竣工资料编制说明

xxxxxxxxxxxxxxxxxx竣工决算编制说明一、工程概述1、原设计xxxx施工道路总长度为：4231.936米，总面积为162030.504m2,施工断面有两种：主干道与次干道。

主要施工内容包括机动车道、非机动车道、人行道路基、路面的施工。

道路等级为：城市主干道Ⅲ级，城市次干道Ⅲ级。

城市主干道（xxx）道路总宽度为42米，分别为：3米宽人行道+2.25米宽非机动车道+2.5米宽绿化带+12.25米宽机动车道+2 米宽绿化带+12.25米宽机动车道+2.5米宽绿化带+2.25米宽非机动车道+3米宽人行道。

城市次干道（xxx）道路总宽度为30米，分别为：3米宽人行道+2.5米宽绿化带+19米宽机动车道+2.5米宽绿化带+3米宽人行道。

2、实际施工计划开工日期：20xx年x月x号，计划竣工日期：20xx年x月x 号；实际开工日期：20xx年x月x号，实际竣工日期：20xx年x月x 号。

由于xx施工里程为K0+000---K2+870道路总长减去两个路口长度200米为：2670米，面积112140m2,主要施工内容为：车行道、非机动车道、人行道路基、路面的施工。

道路等级为：城市主干道Ⅲ级，道路总宽度为42米，分别为：3米宽人行道，+2.25米宽非机动车道，+2. 5米宽绿化带，+12.25米宽机动车道，+2米宽绿化带，+12.25米宽机动车道，+2.5米宽绿化带，+2.25米宽非机动车道，+3米宽人行道。

由于军垦路施工里程为K0+070---K1+401.579道路总长减去路口长度70米为：1261.579米，由于设计变更实际施工面积为33735.463m2城市次干道（军垦路）道路总宽度为30米，分别为：3米宽人行道+2.5米宽绿化带+19米宽机动车道+2.5米宽绿化带+3米宽人行道。

xx路面结构设计机动车道路面结构层至上而下依次为：5cm厚中粒式沥青混凝土上面层（AC-16）；7cm厚粗粒式沥青混凝土上面层（AC-25）；1cm厚下封层；20cm厚水泥稳定砂砾基层；40cm厚级配砂砾底基层；总厚度为73cm非机动车道路面结构层至上而下依次为：4cm厚细粒式沥青混凝土上面层（AC-13）；1cm厚下封层；20cm厚水泥稳定砂砾基层；20cm厚级配砂砾底基层；总厚度为45cm人行道路面结构层至上而下依次为：2.5cm厚火烧板；1cm厚素混凝土砂浆4cm厚C20一级配素砼；15cm厚水泥稳定砂砾基层；20cm厚级配砂砾底基层；总厚度为42.5cmxxx路面结构设计机动车道路面结构层至上而下依次为：5cm厚中粒式沥青混凝土上面层（AC-16）；7cm厚粗粒式沥青混凝土上面层（AC-25）；1cm厚下封层；20cm厚水泥稳定砂砾基层；30cm厚级配砂砾底基层；总厚度为63cm人行道路面结构层至上而下依次为：2.5cm厚火烧板；1cm厚素混凝土砂浆4cm厚C20一级配素砼；15cm厚水泥稳定砂砾基层；20cm厚级配砂砾底基层；总厚度为42.5cm二、变更后实际施工工程量(包括：机动车道、人行道、平交道口、新增路口)。

XXXXXX的工程
竣工图编制总说明
XXXXXX工程有限公司
2017年月日
一、项目工程概述
1.工程名称
XXXXXX的工程
2.工程概况
1.
2.
3.
二、编制的依据
1. XXXX。

2.建设单位提供作为工程建设项目施工的全部施工图，包括所附的文字说明，以及有关通用图集、标准图集。

3.施工过程中的设计修改通知单。

三、编制的原则
1.按照竣工图编制的原则，内容与施工图设计、设计变更、施工及质量检查记录相符合；确保竣工图完整、准确、清晰、完整、规范、修改到位，做到真实反映项目竣工验收时的实际情况。

四、编制情况
1.本工程竣工图在原施工图的基础上，进行了重新绘制。

共有竣工图54张，修改的有12张，未做修改的42张。

2.竣工图按照设计修改通知单上的修改内容据实进行修改，修改情况后的竣工图与实际相符，不另陈述修改内容与依据。

3.竣工图仍采用原施工图图号。

4.竣工图由xxxxx公司审核。

5.本工程竣工图与现场实际相符，文字说明清楚，所有竣工图均逐张加盖“竣工图”章，竣工图章中的内容填写齐全、清楚、没有代签名现象。

6.竣工图全部是图面清晰的新蓝图。

7. 竣工图纸采用国家标准图幅，图纸要求按裁剪线裁掉多余空白纸，折叠成A4图幅（长×宽为：297 mm×210mm），内折外翻，标题栏外露。

五、竣工图归档
1.竣工图由我单位负责组卷、录入、扫描、归档。

2.本工程竣工图共组成2卷，具体分卷情况如下：
六、竣工图修改情况统计表
竣工图修改情况统计表
附件：修改依据。

竣工图编制说明一、工程概况：勉县汉惠路及江滨南路（东段）污水管道工程，设计污水管道西起江滨路西段，东至汉曲路（污水提升泵站），设计管径d500-d1500，且每隔30米设置污水检查井及隔段预埋污水支管，设计管道全长4044.355米。

管线平面定位以道路中心线为基准，用相对尺寸标准、竖向定位以绝对高程标准。

二、编制依据：本竣工图依据设计图、设计文件、变更图及设计规范标准图集和施工验收规范。

施工期间建设单位会同设计、监理单位将部分平面位置稍作调整。

三、施工说明：1、图中尺寸单位：管径、检查井为毫米，其余均以米计。

2、管径、污水管道：采用承插式钢筋砼排水管。

3、检查井d1000-d1500毫米管道：采用矩形直线钢筋砼污水检查井，详见图标025515/39，其内壁抹面流槽基础，垫层均参照标准图集。

4、管道基础：采用120°、180°砼基础详见04S516/16、18.5、管道接口：采用承插式橡胶圈接口，详见04S516/23.6、检查井井盖支座：DGTJ-B70型铁混组合井盖，支座井盖并注明了污水标记。

7、踏步：采用球墨铸铁踏步，详见97S501-1/65、68.8、回填严格按照设计要求进行回填，管顶500mm以下采用砂夹石分层回填夯实，密实度严格按照设计要求及规范要求进行。

9、施工严格按照《给水、排水管道工程施工及验收规范》（GB50268-2008版）及有关现行标准、规范及要求进行施工。

四、施工内容：1、本标段主管道全长1471.20m，其中dn1000mm 976.75m；dn1200mm 478.35m；dn1500mm 16.10m；支管道4处，其中dn400mm 3m×2=6m；（W131、W112）dn1000mm 3m；（W129）dn1200mm 3m(w145).2、检查井50座，其中1900×2100,30座；1900×2300,15座；150°扇形2座，90°三通2座，四通1座。

竣工资料编制规则及方法1.1编制规则竣工资料的编制要符合《项目工程验收规程》和《科学技术档案案卷构成的一般要求》（GB/T11821-89）的规定，结合工程实际进行立卷，卷内资料的编制规则及方法明确如下：工程施工报告的编制：（1）报告的目录及内容①工程概况描述工程作用和任务、结构形式、规模及主要设计工程量、地质情况、施工难度等。

②工程投标（根据实际情况或写或略）投标过程、投标书编制原则等。

③施工总体布置、总进度和完成的主要工程量施工总体布置、施工总进度以及分阶段施工进度安排（附施工场地总布置图和施工总进度表），分析工程提前或推迟完成的原因，主要项目施工情况等。

④主要施工方法施工中采用的主要施工设备、作业程序、施工方法及应用于本工程的新技术、新设备、新方法和施工科研情况等。

⑤施工质量管理施工质量保证体系及工程施工质量“三检制”实施情况，质量缺陷及事故的处理。

施工质量检测及评价。

⑥文明施工与安全生产⑦价款结算与财务管理合同价款与实际结算的分析，包括合同变更、索赔情况分析、盈亏分析（根据具体情况或写或略）等。

⑧附件a施工管理机构设备及主要工作人员情况表b投标时计划投入的资源与施工实际投入资源情况表c工程施工管理大事记d工程施工主要依据（2）报告名称的定义及规范用语工程验收是以合同项目工程验收为基础的，因此，合同项目工程阶段验收、多项目的合同工程的单项工程交工验收、合同项目工程完工验收施工报告的名称应在（验收的前面寇以合同名称的全称）。

报告中的文字用语、数据、计算式、图表等应一律统一到“竣工”所需要的范畴内来，前后对应准确，表述方式一致。

（3）工程验收报告封面及扉页内容封面内容：①工作报告名称②编制单位（全称、签定合同单位名称）③时间（年、月）扉页内容：①项目法人（签字）年月日②技术负责人（签字）年月日③审批（签字）年月日④校核（签字）年月日⑤执笔（签字）年月日⑥编制单位（公章）注：以上项目内容不可少，但具体名称可自定。

竣工图编制说明书
县道x169下石至吉安段，开工时间为2007年1月，竣工时间为2007年11月，本项目全长为4.756公里，竣工图由河源市公路工程总公司x169项目部编制，该路线起点位于s120线的风安镇下石村（k0+000）基本垂直连接，终点位于风安镇佛岭村（k5+970）。

该路段k0+000～k1+800、k2+733～k2+920段为二级公路大修工程，基本上利用旧路路线施工，k2+920～k5+209、k5+490～k5+970为二级公路改造工程，其中k1+800～k2+733为风安镇过境路段，由于征地拆迁的原因没有进行改造，k5+209～k5+490考虑到原砼路面完好没有进行改造。

k0+000～k5+970路基施工按图号SIV-3、SIV-4标准图施工，路面施工采用SIV-14-1结构设计图施工，全线交点21个，最大纵坡7%，最大超高6%，平曲线最小半径60M。

全线涵洞13座，其中园管涵12座，按园管涵图号SV-9-3一般构造图施工，盖板涵驳长11米（K4+717）其施工断面尺寸按K2+150盖板涵，图号SV-8-2 、SV-8-3、SV-8-4、SV-8-5施工。

2008年12月
目录
一、竣工图编制说明书
二、路线平面图
三、路线纵断面图
四、路线横断面图
五、路基、路面标准图
六、涵洞标准图。

与竣工图编制相关的说明一、编制依据本竣工图是根据项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。

项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。

二、竣工图的编制要求竣工图应符合国家及地方相关法规、标准和规定，图面应清晰、整洁，图纸上所有信息应完整、准确。

三、竣工图的内容竣工图应包括：1. 建筑物的平面图、立面图、剖面图、细部图等。

2. 结构的平面图、立面图、剖面图、细部图等。

3. 设备的平面图、立面图、细部图等。

4. 安装工程的平面图、立面图、细部图等。

5. 其他与工程有关的图纸和资料。

四、竣工图的编制程序1. 收集并整理设计文件、施工记录、工程变更单、施工现场记录和其他有关资料。

2. 根据实际施工情况，对图纸进行修改和完善。

3. 编制竣工图目录，并对每张图纸进行编号。

4. 审核竣工图，确保图纸的准确性和完整性。

5. 装订成册，填写竣工图编制说明，并由相关责任人签字。

五、竣工图的使用和管理竣工图是工程验收、维护、改造和管理的重要依据，应由项目单位妥善保管，并按有关规定及时归档。

使用竣工图时，应确保其完整性和准确性，不得随意涂改、损坏或遗失。

六、其他事项1. 若竣工图与设计文件有重大差异，应说明原因，并及时与设计单位沟通。

2. 竣工图编制过程中，如遇问题，应及时与相关部门和单位沟通，以确保编制工作的顺利进行。

3. 竣工图编制工作应按照项目进度合理安排，确保工程验收工作的顺利进行。

以上内容仅供参考，具体要求应根据实际工程和相关法规、标准进行调整。

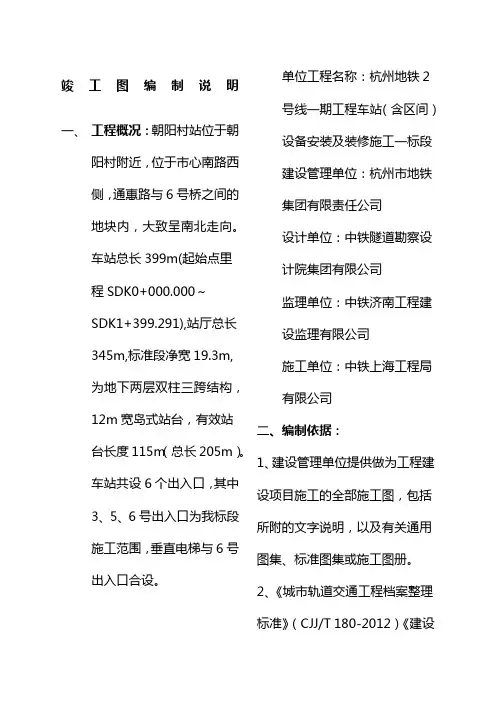

竣工图编制说明一、工程概况：朝阳村站位于朝阳村附近，位于市心南路西侧，通惠路与6号桥之间的地块内，大致呈南北走向。

车站总长399m(起始点里程SDK0+000.000～SDK1+399.291),站厅总长345m,标准段净宽19.3m,为地下两层双柱三跨结构，12m宽岛式站台，有效站台长度115m（总长205m）。

车站共设6个出入口，其中3、5、6号出入口为我标段施工范围，垂直电梯与6号出入口合设。

单位工程名称：杭州地铁2号线一期工程车站（含区间）设备安装及装修施工一标段建设管理单位：杭州市地铁集团有限责任公司设计单位：中铁隧道勘察设计院集团有限公司监理单位：中铁济南工程建设监理有限公司施工单位：中铁上海工程局有限公司二、编制依据：1、建设管理单位提供做为工程建设项目施工的全部施工图，包括所附的文字说明，以及有关通用图集、标准图集或施工图册。

2、《城市轨道交通工程档案整理标准》（CJJ/T 180-2012）《建设工程文件的归档整理规范》、《技术制图复制图的折叠方法》（GB/10609.3-2009）等国家行业规范和要求3、开工前期的设计技术交底、图纸会审，施工过程中的设计变更通知单、工程洽商记录、隐蔽工程验收记录以及材料代换等签证记录。

三、编制原则及方法：编制竣工图的基本原则：1、凡在施工中，完全按原设计施工，无任何变动的，在原设计图上加盖“竣工图”标志章，即作为竣工图。

2、凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，在原施工图上注明修改的部分，并附以设计变更通知单和施工说明，然后加盖“竣工图”标志章作为竣工图。

3、凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，或者图面变更面积超过35%的，不宜再在原施工图上修改、补充，应重新绘制改变后的竣工图。

特别是基础、结构、管线等隐蔽工程部位的变更应重新绘制竣工图。

（本册竣工图总计 77 张,有变更的图纸 11 张，其中变更面积超过30%的有 0 张，未有重绘图纸）四、编制内容：本工程竣工图按工程实际完工情况编制，竣工图真实反映工程竣工验收时的实际情况。

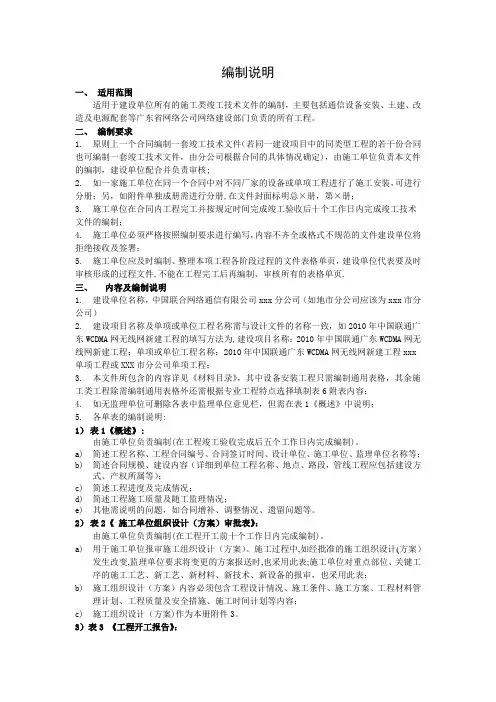

编制说明一、适用范围适用于建设单位所有的施工类竣工技术文件的编制，主要包括通信设备安装、土建、改造及电源配套等广东省网络公司网络建设部门负责的所有工程。

二、编制要求1.原则上一个合同编制一套竣工技术文件（若同一建设项目中的同类型工程的若干份合同也可编制一套竣工技术文件，由分公司根据合同的具体情况确定)，由施工单位负责本文件的编制，建设单位配合并负责审核;2.如一家施工单位在同一个合同中对不同厂家的设备或单项工程进行了施工安装，可进行分册；另，如附件单独成册需进行分册,在文件封面标明总×册，第×册；3.施工单位在合同内工程完工并按规定时间完成竣工验收后十个工作日内完成竣工技术文件的编制；4.施工单位必须严格按照编制要求进行编写，内容不齐全或格式不规范的文件建设单位将拒绝接收及签署；5.施工单位应及时编制、整理本项工程各阶段过程的文件表格单页，建设单位代表要及时审核形成的过程文件,不能在工程完工后再编制、审核所有的表格单页.三、内容及编制说明1.建设单位名称，中国联合网络通信有限公司xxx分公司（如地市分公司应该为xxx市分公司）2.建设项目名称及单项或单位工程名称需与设计文件的名称一致，如2010年中国联通广东WCDMA网无线网新建工程的填写方法为,建设项目名称：2010年中国联通广东WCDMA网无线网新建工程；单项或单位工程名称：2010年中国联通广东WCDMA网无线网新建工程xxx 单项工程或XXX市分公司单项工程；3.本文件所包含的内容详见《材料目录》，其中设备安装工程只需编制通用表格，其余施工类工程除需编制通用表格外还需根据专业工程特点选择填制表6附表内容；4.如无监理单位可删除各表中监理单位意见栏，但需在表1《概述》中说明；5.各单表的编制说明:1）表1《概述》:由施工单位负责编制(在工程竣工验收完成后五个工作日内完成编制)。

a)简述工程名称、工程合同编号、合同签订时间、设计单位、施工单位、监理单位名称等；b)简述合同规模、建设内容（详细到单位工程名称、地点、路段，管线工程应包括建设方式、产权所属等）；c)简述工程进度及完成情况；d)简述工程施工质量及随工监理情况；e)其他需说明的问题，如合同增补、调整情况、遗留问题等。
