电梯控制与故障分析： 自动扶梯及常见故障排除方法

自动扶梯人行道常见故障与排除一、接通电源后，梯子不能启动首先检查电源三相电是否断相、错相，否则就不能正常启动梯子。

相序开关指示灯显示绿灯时方为正常。

其次检查安全回路开关是否复位，可通过故障显示屏查找未复位开关，直至安全回路主接触器吸合为止。

如果安全回路畅通，但仍不能启动，可先检查输入信号是否进入PLC，再检查输出是否正常。

此项可通过观察PLC输入和输出信号指示灯，再借助万用表测量共同完成。

根据电路原理图，逐级检查找故障原因。

二、接通电源后，正常启动钥匙，运行不到一周后，连续报警并停梯。

该故障是由于测速光电开关未检测到相关信号，或者是由于电网电压过高或过低引起运行速度过快或过慢而导致。

如果是测速光电开关未检测到相关信号所导致的报警停梯可通过检修开关查找原因。

1、扶梯测速开关安装在直线段导轨上部左边。

故障原因如下：①个别梯级安装不正②梯级链条在安装光电开关处游动较大，致使个别梯级经过时不能检测到该梯级产生报警停梯。

此时可重新调整梯路导轨位置，使上主轨和下主轨开档距离符合要求。

③光电开关安装松动造成。

须重新调整，光电开关合适位置并锁紧，保证每个梯级经过时都能检测到信号。

2、人行道测速开关安装在驱动主机的驱动链轮旁边，故障原因如下：①开关松动造成检测不到信号②信号源（M6螺栓）未固定紧造成链轮转动时位置错位，使开关测检不到信号。

三、启动后，突然间停梯，并没有连续报警。

故障原因：（1）电网突然间断电或缺相引起停梯。

（2）某安全开关动作引起停梯。

（3）热保继电器动作停梯（4）其它故障停梯。

故障排除：1、观察周围用电器是否正常工作，如果电网停电，待电网来电后再投入运行。

2、查看故障显示代码，将动作的开全开关复位，并查找开关的动作原因。

排除发生故障的隐患。

3、查找热继电器动作原因，必要时须停梯运行。

4、如果上述三种原因均已排除，可查找电控柜内线路原因。

（例如熔断器烧断、接触器打火、触点接触不良，线鼻螺钉未锁紧等）四、梯路跑偏故障原因：①下驱动侧板定位时与桁架中心面不地称造成②驱动主轴轴线在水平和垂直两平面与桁架梯路轨中心平面存在偏差。

自动扶梯常见故障及处理方法一、前言自动扶梯是现代商场、地铁站等公共场所必备的交通工具，但由于长时间的使用和维护不当，自动扶梯也会出现各种故障。

本文将详细介绍自动扶梯常见故障及处理方法，帮助大家更好地了解和维护自动扶梯。

二、常见故障1. 扶手不转扶手不转是自动扶梯常见的故障之一。

这可能是由于链条松弛或链轮损坏导致的。

当出现这种情况时，应该立即停止使用自动扶梯，并进行检查和修理。

2. 电机噪音过大电机噪音过大可能是由于电机轴承磨损或电机内部零件损坏导致的。

如果出现这种情况，应该立即停止使用自动扶梯，并进行检查和修理。

3. 手动刹车失灵手动刹车失灵可能是由于刹车线松弛或刹车片磨损导致的。

当出现这种情况时，应该立即停止使用自动扶梯，并进行检查和修理。

4. 手推力过大手推力过大可能是由于链条松弛或链轮损坏导致的。

当出现这种情况时，应该立即停止使用自动扶梯，并进行检查和修理。

5. 电源故障电源故障可能是由于供电线路故障或控制器故障导致的。

当出现这种情况时，应该立即停止使用自动扶梯，并进行检查和修理。

三、处理方法1. 扶手不转的处理方法如果扶手不转，首先要检查链条是否松弛。

如果松弛，需要调整链条张力；如果链条已经损坏，需要更换链条。

如果链轮损坏，也需要更换链轮。

2. 电机噪音过大的处理方法如果电机噪音过大，首先要检查电机轴承是否磨损。

如果磨损，需要更换电机轴承；如果内部零件损坏，则需要更换电机。

3. 手动刹车失灵的处理方法如果手动刹车失灵，首先要检查刹车线是否松弛。

如果松弛，需要调整刹车线张力；如果刹车片磨损，则需要更换刹车片。

4. 手推力过大的处理方法如果手推力过大，首先要检查链条是否松弛。

如果松弛，需要调整链条张力；如果链轮损坏，则需要更换链轮。

5. 电源故障的处理方法如果出现电源故障，首先要检查供电线路是否正常。

如果供电线路正常，则需要检查控制器是否故障。

如果控制器故障，则需要更换控制器。

四、注意事项1. 定期检查自动扶梯的各个部位，发现问题及时进行维修和更换。

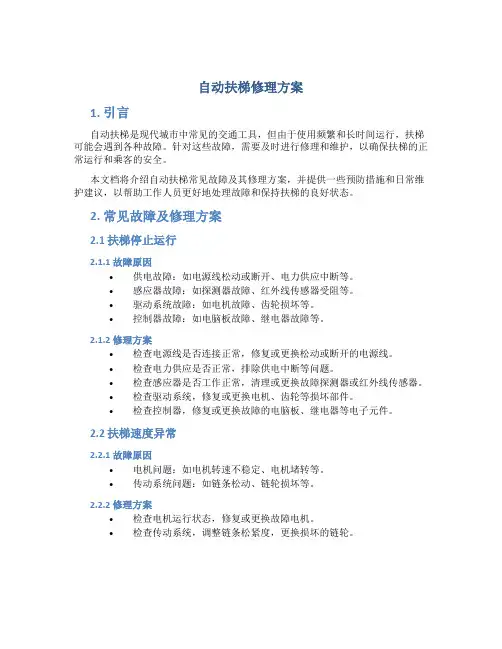

自动扶梯修理方案1. 引言自动扶梯是现代城市中常见的交通工具，但由于使用频繁和长时间运行，扶梯可能会遇到各种故障。

针对这些故障，需要及时进行修理和维护，以确保扶梯的正常运行和乘客的安全。

本文档将介绍自动扶梯常见故障及其修理方案，并提供一些预防措施和日常维护建议，以帮助工作人员更好地处理故障和保持扶梯的良好状态。

2. 常见故障及修理方案2.1 扶梯停止运行2.1.1 故障原因•供电故障：如电源线松动或断开、电力供应中断等。

•感应器故障：如探测器故障、红外线传感器受阻等。

•驱动系统故障：如电机故障、齿轮损坏等。

•控制器故障：如电脑板故障、继电器故障等。

2.1.2 修理方案•检查电源线是否连接正常，修复或更换松动或断开的电源线。

•检查电力供应是否正常，排除供电中断等问题。

•检查感应器是否工作正常，清理或更换故障探测器或红外线传感器。

•检查驱动系统，修复或更换电机、齿轮等损坏部件。

•检查控制器，修复或更换故障的电脑板、继电器等电子元件。

2.2 扶梯速度异常2.2.1 故障原因•电机问题：如电机转速不稳定、电机堵转等。

•传动系统问题：如链条松动、链轮损坏等。

2.2.2 修理方案•检查电机运行状态，修复或更换故障电机。

•检查传动系统，调整链条松紧度，更换损坏的链轮。

2.3 扶梯噪音过大2.3.1 故障原因•齿轮异响：如齿轮磨损、齿轮松动等。

•扶手链条问题：如链条磨损、链轮松动等。

•扶梯底座问题：如底座松动、底部防尘罩损坏等。

2.3.2 修理方案•检查齿轮，修复或更换磨损或松动的齿轮。

•检查扶手链条，修复或更换磨损或松动的链条、链轮。

•检查扶梯底座，紧固松动的底座，更换损坏的底部防尘罩。

3. 预防措施和日常维护建议为了减少扶梯故障的发生和延长扶梯的使用寿命，以下是一些建议的预防措施和日常维护工作。

•定期检查电源线连接状态，确保电力供应正常。

•定期清理和检查感应器，保持红外线传感器的畅通和探测器的正常工作。

•定期检查驱动系统，保持电机和齿轮的正常运转。

扶梯常见故障排除方法、步骤1. 扶手带掉沫的检查方法和处理过程检查方法：扶梯运行时，发现扶手带有掉沫现象。

停止扶梯，扒开扶手带，观察扶手导轨端部槽内以及180度轮群处槽内是否有细沫积存。

处理过程：1) 观察扶手导轨连接处的过渡是否平滑，不应该有大于0.2mm的台阶和大于0.3mm的缝隙，若有进行调整。

若调整后还存在台阶，则用角磨机或用锉将突出位置修磨；2) 扶手导轨内部的连接件不应超过扶手导轨顶面，扶手导轨应该平滑连接。

若局部导轨缺损或有异常突起，进行修补或者更换；3) 打开扶梯上部内盖板，运行扶梯，观察摩擦轮与扶手带的摩擦情况，如果扶手带运行时出现跑偏按照调整扶手带跑偏的方法进行调整。

4) 调整完毕后将扶手导轨端部及180度轮群清理干净；检查方法：运行自动扶梯1) 观察扶手带运动是否偏心；2) 扶手带与出入口橡胶是否有摩擦；3) 扶手带出入口橡胶是否变形；4) 扶手带出入口开关是否有动作迹象或者已经动作；5) 用手压扶手带出入口橡胶，大约2kgf的力，观察开关是否动作，松开手后出入口橡胶应该自动复位。

处理过程：1) 打开摩擦轮处上方内盖板，观察扶梯上行时扶手带运行轨迹；2) 查看摩擦轮是否切带，若切带调节导向轮群H、F、G三点（H 点适当加减垫片），至轮群托轮水平；（参照图1）3) 刮出入口底部时，调节托轮I至水平。

4) 调整扶手带导轨的水平度以及玻璃的垂直度。

图1 扶手带导向轮、托轮1. 梯级跑偏的处理过程运行自动扶梯一周以上，在上下梳齿板处观察梯级是否刮梳齿，若有摩擦声说明梯级刮梳齿。

a 梳齿板偏移1) 将梳齿板卸下；2) 将梳齿板摆正后将螺钉紧固b 个别梯级刮梳齿，调整方法如下：1) 将扶梯下部踏板打开，插入检修盒；2) 将刮梳齿的梯级做好记号并点动至下部折返处；3) 将梯级向反方向微调，与上下梯级梯级线对齐；4) 将调好梯级点动至梳齿板处观察梳齿是否刮梯级；5) 调整完毕将梯级点动回来并紧固，恢复并运行。

自动扶梯处置方案近年来，自动扶梯作为一个高效、便捷的交通工具被广泛应用于公共场所，如商场、机场、地铁站等。

然而，自动扶梯出现故障的情况也时有发生。

一旦自动扶梯出现卡滞或其他故障，不仅会对人们的出行带来不便，还可能对人们的安全造成威胁。

因此，针对自动扶梯的处置方案是非常必要的。

自动扶梯的故障分类在制定自动扶梯处置方案之前，我们需要先了解自动扶梯的故障分类，以便更准确地判断故障原因。

1.电气故障：电气故障包括机电系统的控制电路故障、传动机构故障等。

该类故障往往导致自动扶梯无法启动或停止。

2.机械故障：机械故障主要包括链条和齿轮等机械传动部件损坏、行车轴承损坏等。

该类故障会导致自动扶梯运转不稳或产生噪音。

3.人为故障：人为故障包括在自动扶梯上吸烟、乘客过重等。

这类故障会影响自动扶梯的使用寿命。

在接到用户报修自动扶梯故障的请求后，我们需要根据故障分类来准确判断故障原因。

自动扶梯故障的处置方案1.电气故障处置方案如果自动扶梯无法启动或停止，很可能是由于电气故障导致的。

此时，我们需要进行以下处理：•首先，检查自动扶梯的控制电路是否正常，如是否有断路、短路等现象。

•如果控制电路正常，我们需要检查传动机构是否故障。

如是否有连杆断裂、马达异常等现象。

•如果都没有问题，则需要检查电源是否正常，如电压是否稳定、接线是否松动等。

2.机械故障处置方案如果自动扶梯运转不稳或产生噪音，很可能是由于机械故障导致的。

此时，我们需要进行以下处理：•首先，检查链条和齿轮等机械传动部件是否损坏，如是否有裂纹等现象。

•如果机械传动部件正常，我们需要检查行车轴承是否损坏，如是否存在异响等现象。

•如果两者都没有问题，则需要检查电机的驱动装置是否故障。

3.人为故障处置方案如果自动扶梯上的乘客吸烟或超重，会让自动扶梯的使用寿命缩短。

此时我们需要进行以下处理：•首先，对于吸烟者，应该禁止吸烟，并在自动扶梯的入口处设置禁止吸烟标志。

•对于超重的乘客，应该提示他们进行减重或者选择其他交通工具。
