DVD机的激光头，是从DVD光盘拾取信息的执行部件。
激光头工作的时候，首先将激光二极管发出的激光经过光学系统分成束光射向碟片，然后，从碟片上反射回来的光束再照射到光电接收器上再变成电信号。
激光头在读取信号的过程中，就是让激光在碟上扫过时与信号相遇。
DVD碟上有肉眼看不见的，排得密密麻麻称作坑点的小凹点，这些小凹点就是数据信息所在，它们排列成一圈圈的同心圆。
因为光碟的读取效率是与激光的波长二次方成反比的，激光的波长越短读取效率就越好，所以，激光头发出的激光波波长被聚焦得很短很短(只有0.65微米左右)。
DVD机必须兼容播放CD和VCD碟。
不同的光盘因为结构不同，对激光的要求也有不同，这就要求DVD激光头在读取不同盘片时要采用不同的光功率。
目前，DVD机普遍采用的是红色半导体激光器。
但是，蓝色半导体激光的波长更短，所以，蓝色半导体激光器才是以后DVD激光源的发展方向。
目前DVD播放机的光头的种类可以分为单激光器方式和双激光器方式两种，而这两种的每一种又可细分为几种：单激光器方式只有一个激光发射器，只能发射650nm的激光，故无法兼容CD-R。
具体又有以下几种方式：(1)双透镜方式，采用两个焦距不同的透镜，分别用于DVD和CD系统，透镜必须采用机械方式进行切换。
(2)双焦点透镜方式，全息技术，在透镜上做环状切割。
(3)快门方式(孔径控制方式)。
双激光器方式由于采用了两个激光器，能发射两种不同波长，故能读取CD-R。
有两种方式：(1)双激光头方式，备有两套激光器和透镜系统，分别用于CD和DVD。
(2)双激光器单光路方式，备有分别适用于DVD和CD的专用激光器，光路和透镜系统则利用棱镜等实现公用。
由于DVD与CD/VCD规格的差异，光源波长的不同，所以DVDROM无法读取CD/VCD，CD-ROM也无法读取DVD，但DVD要向下兼容，所以各家生产商有不一样的办法来兼顾CD/VCD。
因为光源波长及盘片厚度不同，要正确读取盘片有四种办法：换双镜头：这是东芝最早提出并应用的，也是目前使用最广泛的。
![[计算机]图解DVD光驱激光头的调试维修](https://uimg.taocdn.com/9dfc50c3fad6195f312ba6ec.webp)

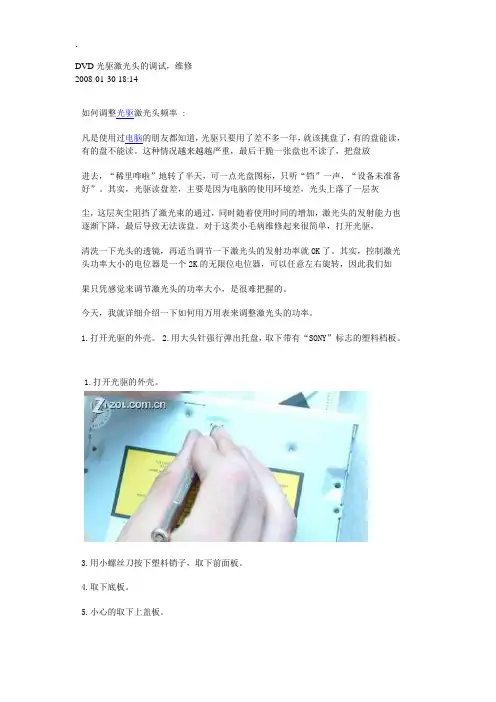

DVD光驱激光头的调试，维修2008-01-30 18:14如何调整光驱激光头频率 :凡是使用过电脑的朋友都知道，光驱只要用了差不多一年，就该挑盘了，有的盘能读，有的盘不能读。
这种情况越来越越严重，最后干脆一张盘也不读了，把盘放进去，“稀里哗啦”地转了半天，可一点光盘图标，只听“铛”一声，“设备未准备好”。
其实，光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就OK了。
其实，控制激光头功率大小的电位器是一个2K的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
今天，我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
2.用大头针强行弹出托盘，取下带有“SONY”标志的塑料档板。
1.打开光驱的外壳。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.下图就是我们通常所说的激光头。
实际我们看到的是透镜，实际激光头在透镜下方。
激光头组件的放大图下图就是我们通常所说的激光头。
实际我们看到的是透镜，实际激光头在透镜下方。
7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
激光头组件的放大图把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
9.下图就是电位器的实物图。
注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
用万用表测量功率调节电位器的当前阻值的大小。
10.用万用表测量功率调节电位器的当前阻值的大小。
图文详解：如何调整光驱激光头功率光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就O K 了。
其实，这类文章已经很多了，但对调节激光头功率的方法上却没有一个好方法，都是说左拧一点或者右拧一点，最后拧来拧去，竟把小小的电位器给拧下来了。
控制激光头功率大小的电位器是一个2K 的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
下面，就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼C D U 5221光驱为例。
2.用大头针强行弹出托盘，取下带有“S O N Y ”标志的塑料档板。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.下图就是我们通常所说的激光头。
实际我们看到的是透镜，实际激光头在透镜下方。
激光头组件的放大图：7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
图文详解：如何调整光驱激光头功率9.下图就是电位器的实物图。
注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
图文详解：如何调整光驱激光头功率11.观察万用表的表头读数，为919O H M 。
12.使用小十字螺丝刀，向顺时针方向，轻轻旋转5－10度。
13.再用万用表测试电位器的电阻值。
14.读其数值，应为原数值的2/3最好，图示读得的数值为666O H M 。
如果过大或过小，再调再测，直到符合要求为止。
15.再精清洗透镜后，把光驱按拆卸的反顺序装好，加电试机，一般情况下，光驱的读盘性能有很大的提高，和新光驱差不多。
三星康宝托架失灵修复+如何调整光驱激光头功率详细图解现在已经是2009年了，距离三星康宝刚推出的时间也有3~6个年头了，虽然现在DVD刻录机大有一统江山的趋势，但真正让所有用户升级恐怕还需一段时间。
而用户手里的康宝使用也有一段时间了，随着这几年的服役，大家的康宝有可能会出现本文中提到的问题，那么希望能够帮大家解决它。
笔者当初怀着对DVD大片和随心所欲刻录碟片的向往，在03年6月购入三星48XCOMBO 一部，为国内行货。
正常使用至今，大问题倒是没有，小问题倒是随着时间的流逝渐渐出现，最让人心烦的就是光驱弹出托架失灵的问题，每次按了按钮弹不出来，要敲一敲机身，或者在多按几次。
要把托架弹进去也是一样，按完按钮需要手在去碰一下托架，否则光驱就好像没吃饭一样光有声音没动静。
经过反复观察和测试，最后确定了该问题的所在，并且使用了大众材料将其完美修复，并备有多种方案供大家参考。
如果你从没拆过光驱，但同样被这问题所困扰，那请跟着图片一步步的来操作，只要动手过程中胆大心细，相信这点小问题是不会难倒你的。
自己搞好了还可以在朋友面前露一手。
这就是等待修复的三星康宝一台。
准备好合适的螺丝刀和一个回形针即可开始。
首先将回形针插入康宝按钮左上方的紧急退盘孔，如上图，在感觉到阻碍感后稍加用力，光驱拖架即可应声而开。
托架弹出后，就可以用手慢慢的拉出来了，拉出过程中不应有任何堵塞感，否则请检查托架背面的齿轮是否损坏和异物。
拉出后把托架翻到背面，现在要做的是把那个印有SAMSUMG的金色条状面板给拆下来，以便接下来光驱面板的拆卸。
对照图片中红圈的地方，稍微用点力，想拉抽屉一样稍微拉出来一点，然后顺势往下一带，整个托架面板就可以滑下来了，注意：此过程只能用巧劲，万不可用蛮力，否则托架面板会有不保之嫌托架面板拿下来后应该是这样子的。
接下来将光驱侧放，如图，上面画有红圈的弹性塑料卡扣应找一螺丝刀适当用力往下抵住，并一边把相应方向的面板向外拉出一点，让卡扣不停留在固定槽中起作用即可。
先锋CLD—S270及S370影碟机激光头的调整方法
王耕
【期刊名称】《影视技术》
【年(卷),期】1996(000)006
【摘要】先锋公司1995年推出的S270及S370影碟机与以前生产的影碟机有较大差别。
电源采用了开关电源,激光头的型号为VWT1110,连接软带上无英文字标,而且激光头的连接软带与激光头可以分开,该型号的激光头调整起来也更容易。
一测试状态的进入及键操作 1、测试状态的进入影碟机电源开关为断开状态,在主电路板上找到TEST MODE(测试方式)连线W490及W491(如图1所示),用短路线将其短路。
打开影碟机电源开关约1秒钟去掉短路线。
此时观察电视机屏幕如图2所示。
【总页数】3页(P18-20)
【作者】王耕
【作者单位】无
【正文语种】中文
【中图分类】TN946
【相关文献】
1.先锋影碟机和激光唱机的激光头更换之后的调整方法 [J], 王耕
2.先锋影碟机和激光唱机的激光头更换之后的调整方法（续一） [J], 王耕
3.先锋影碟机和激光唱机的激光头更换之后的调整方法（续二） [J], 王耕
4.先锋CLD-2730K影碟机激光头的调整方法 [J], 王耕;候兆千
5.先锋CLD—S270、S370影碟机故障检查 [J], 王耕
因版权原因，仅展示原文概要，查看原文内容请购买。
CDM4光头的调整CDM系列摇臂机心是飞利普的产品，在早期的CD机很普遍，尤其是CDM4的各型号使用最多，常见的有CDM4/18、CDM4/19、CDM4/20等型号。
因为其构造简单合理、故障率低、寿命长、读盘能力强，甚至被一些高档机型采用。
一只摇臂机心正常使用十几年都没问题，遗憾的是现今数码音源大副降价，摇臂机心因制造成本居高不下已经停产，音响发烧友只能在早期的CD机中得以睹其芳容，即使有幸买到摇臂机心的CD机，也是历经多年使用，光头早已不在状态。
不过国内的发烧友还是可以幸运的买到状态很好的CDM4/19机心，这还真的要感谢国人过早来到的数码影视时代。
VCD热潮的到来使很多CDM4/19用家（当然不是音响发烧友）把没怎么使用过的CDM4/19CD机打入冷宫，现在成了一些音响发烧友在二手市场的猎寻之物。
有高档机型的要留做备件，没听过CDM4的年轻一代也想玩玩，还有一些动手能力很强的烧友，因看好CDM4的性能，热衷于用它自制高级转盘或CD机，因此CDM4机心的售价一直在持续攀升，看来恐怕再也没有降下来的一天了。
90年代初期，国产CD机中有星河、珠江等品牌使用CDM4/19机心，DSP使用SAA7310，解码用TDA1543，有人称之为310板。
这种使用310板的机子算是普及型的CD机，相对来说成本较低，做工、用料、音质等都较为一般。
310板的光头调整也较为简单，只通过板上的4.7K可调电阻R127来调整激光管功率，顺时针调整可增大激光管发射功率。
对于轻微老化的激光管，可以用这个方法解决。
相当多的进口机型都采用SAA7210作为DSP，数字信号经过SAA7220滤波后送往DAC解码，有的机型仍采用TDA1543解码，而有的中高档机型则采用TDA1541A作解码，人们也简称之为210板。
不幸的是这些机型多以被使用多年，激光管已经基本到了寿终正寝的时候。
进口机型中除采用CDM4/19外也常见CDM4/18、CDM4/20（倒置机心）等型号，它们的激光管和摇臂装置都是一样的，可以互换。

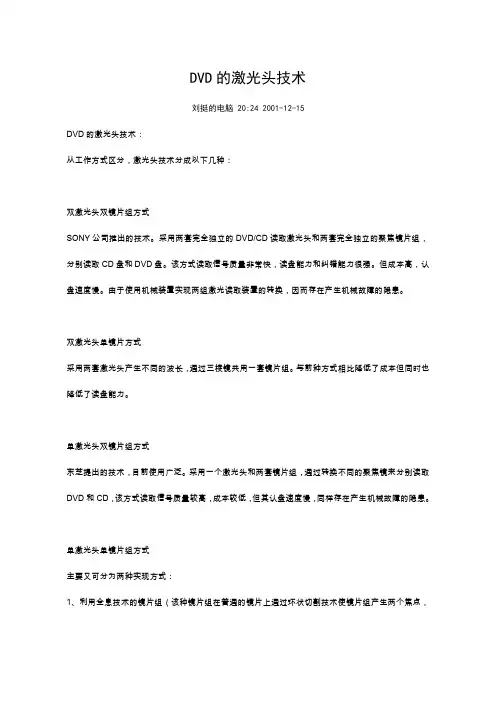

DVD的激光头技术
刘挺的电脑 20:24 2001-12-15
DVD的激光头技术：
从工作方式区分，激光头技术分成以下几种：
双激光头双镜片组方式
SONY公司推出的技术。
采用两套完全独立的DVD/CD读取激光头和两套完全独立的聚焦镜片组，分别读取CD盘和DVD盘。
该方式读取信号质量非常快，读盘能力和纠错能力很强。
但成本高，认盘速度慢。
由于使用机械装置实现两组激光读取装置的转换，因而存在产生机械故障的隐患。
双激光头单镜片方式
采用两套激光头产生不同的波长，通过三棱镜共用一套镜片组。
与前种方式相比降低了成本但同时也降低了读盘能力。
单激光头双镜片组方式
东芝提出的技术，目前使用广泛。
采用一个激光头和两套镜片组，通过转换不同的聚焦镜来分别读取DVD和CD，该方式读取信号质量较高，成本较低，但其认盘速度慢，同样存在产生机械故障的隐患。
单激光头单镜片组方式
主要又可分为两种实现方式：
1、利用全息技术的镜片组（该种镜片组在普通的镜片上通过环状切割技术使镜片组产生两个焦点，
通过透镜中间部分的激光束形成CD的聚焦点，通过透镜边缘部分的激光束形成DVD的聚焦点）。
该方式成本低，读盘速度快，引发机械故障的可能较低，但双焦点镜片组使读取得信号质量下降，读盘能力、纠错能力较差。
2、使用单激光头双波长激光束系统，即在一个激光头内安装两个不同的激光发生器，相当于两只光头做在一起，既有不同波长的两种激光束又免去了更换唱头或聚焦镜的操作，读片速度快，质量好，机械故障率低，可兼容CD-R和CD-RW，是一种新型的读取方式。

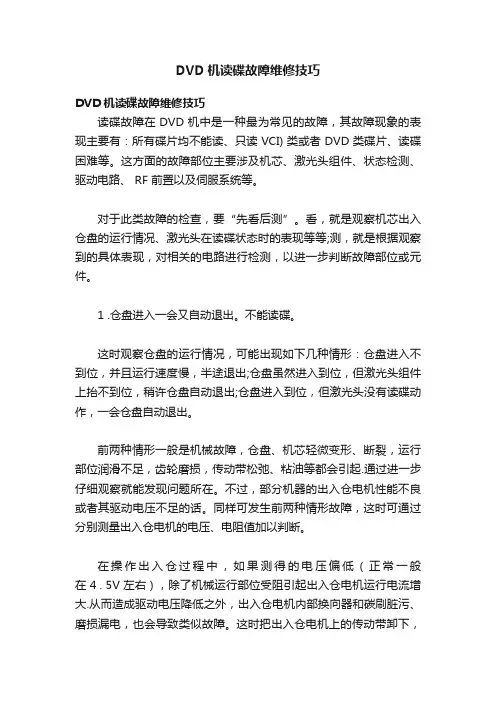

DVD机读碟故障维修技巧DVD机读碟故障维修技巧读碟故障在 DVD 机中是一种最为常见的故障，其故障现象的表现主要有：所有碟片均不能读、只读 VCI) 类或者 DVD 类碟片、读碟困难等。
这方面的故障部位主要涉及机芯、激光头组件、状态检测、驱动电路、 RF 前置以及伺服系统等。
对于此类故障的检查，要“先看后测”。
看，就是观察机芯出入仓盘的运行情况、激光头在读碟状态时的表现等等;测，就是根据观察到的具体表现，对相关的电路进行检测，以进一步判断故障部位或元件。
1 .仓盘进入一会又自动退出。
不能读碟。
这时观察仓盘的运行情况，可能出现如下几种情形：仓盘进入不到位，并且运行速度慢，半途退出;仓盘虽然进入到位，但激光头组件上抬不到位，稍许仓盘自动退出;仓盘进入到位，但激光头没有读碟动作，一会仓盘自动退出。
前两种情形一般是机械故障，仓盘、机芯轻微变形、断裂，运行部位润滑不足，齿轮磨损，传动带松弛、粘油等都会引起.通过进一步仔细观察就能发现问题所在。
不过，部分机器的出入仓电机性能不良或者其驱动电压不足的话。
同样可发生前两种情形故障，这时可通过分别测量出入仓电机的电压、电阻值加以判断。
在操作出入仓过程中，如果测得的电压偏低 ( 正常一般在 4 . 5V 左右 ) ，除了机械运行部位受阻引起出入仓电机运行电流增大.从而造成驱动电压降低之外，出入仓电机内部换向器和碳刷脏污、磨损漏电，也会导致类似故障。
这时把出入仓电机上的传动带卸下，让其在空载的情况下用指针表 Rx l 挡测量其两引线之间的电阻值，并观察其上的传动轮的转动情况，阻值在 70 Ω左右且转动平稳为正常。
如果测得的驱动电压正常，则多见为出入仓电机内部换向器、碳刷脏污造成接触不良，致使驱动力不足引起，这时用 R × 1 挡测量其阻值通常会超过 130 Ω，而且转速明显变慢。
对于出、入仓控制功能显示正常但不能出、入仓的故障，也可按照以上方法进行检查。
确定属于出入仓电机问题，通过修复 ( 碟机所用电机，特别是主轴电机的损坏率非常高，对其的拆修方法，可参考《电子报》所载的相关文章 ) 或者换为新电机即可排除故障。

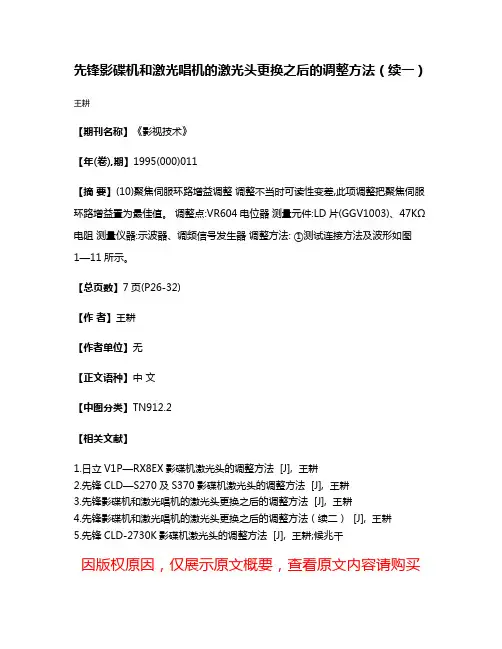

先锋影碟机和激光唱机的激光头更换之后的调整方法（续一）王耕
【期刊名称】《影视技术》
【年(卷),期】1995(000)011
【摘要】(10)聚焦伺服环路增益调整调整不当时可读性变差,此项调整把聚焦伺服环路增益置为最佳值。
调整点:VR604电位器测量元件:LD片(GGV1003)、47KΩ电阻测量仪器:示波器、调频信号发生器调整方法: ①测试连接方法及波形如图1—11所示。
【总页数】7页(P26-32)
【作者】王耕
【作者单位】无
【正文语种】中文
【中图分类】TN912.2
【相关文献】
1.日立V1P—RX8EX影碟机激光头的调整方法 [J], 王耕
2.先锋CLD—S270及S370影碟机激光头的调整方法 [J], 王耕
3.先锋影碟机和激光唱机的激光头更换之后的调整方法 [J], 王耕
4.先锋影碟机和激光唱机的激光头更换之后的调整方法（续二） [J], 王耕
5.先锋CLD-2730K影碟机激光头的调整方法 [J], 王耕;候兆千
因版权原因，仅展示原文概要，查看原文内容请购买。

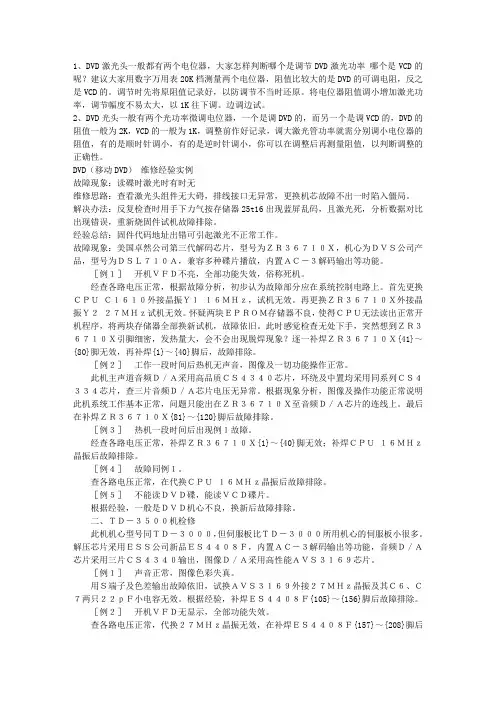

1、DVD激光头一般都有两个电位器，大家怎样判断哪个是调节DVD激光功率哪个是VCD的呢？建议大家用数字万用表20K档测量两个电位器，阻值比较大的是DVD的可调电阻，反之是VCD的。
调节时先将原阻值记录好，以防调节不当时还原。
将电位器阻值调小增加激光功率，调节幅度不易太大，以1K往下调。
边调边试。
2、DVD光头一般有两个光功率微调电位器，一个是调DVD的，而另一个是调VCD的，DVD的阻值一般为2K，VCD的一般为1K，调整前作好记录，调大激光管功率就需分别调小电位器的阻值，有的是顺时针调小，有的是逆时针调小，你可以在调整后再测量阻值，以判断调整的正确性。
DVD（移动DVD）维修经验实例故障现象：读碟时激光时有时无维修思路：查看激光头组件无大碍，排线接口无异常，更换机芯故障不出一时陷入僵局。
解决办法：反复检查时用手下力气按存储器25t16出现蓝屏乱码，且激光死，分析数据对比出现错误，重新烧固件试机故障排除。
经验总结：固件代码地址出错可引起激光不正常工作。
故障现象：美国卓然公司第三代解码芯片，型号为ＺＲ３６７１０Ｘ，机心为ＤＶＳ公司产品，型号为ＤＳＬ７１０Ａ，兼容多种碟片播放，内置ＡＣ－３解码输出等功能。
［例１］ 开机ＶＦＤ不亮，全部功能失效，俗称死机。
经查各路电压正常，根据故障分析，初步认为故障部分应在系统控制电路上。
首先更换ＣＰＵＣ１６１０外接晶振Ｙ１１６ＭＨｚ，试机无效。
再更换ＺＲ３６７１０Ｘ外接晶振Ｙ２２７ＭＨｚ试机无效。
怀疑两块ＥＰＲＯＭ存储器不良，使得ＣＰＵ无法读出正常开机程序，将两块存储器全部换新试机，故障依旧。
此时感觉检查无处下手，突然想到ＺＲ３６７１０Ｘ引脚细密，发热量大，会不会出现脱焊现象？逐一补焊ＺＲ３６７１０Ｘ{41}～{80}脚无效，再补焊{1}～{40}脚后，故障排除。
［例２］ 工作一段时间后热机无声音，图像及一切功能操作正常。
此机主声道音频Ｄ／Ａ采用高品质ＣＳ４３４０芯片，环绕及中置均采用同系列ＣＳ４３３４芯片，查三片音频Ｄ／Ａ芯片电压无异常。
用万用表来调整激光头的功率凡是使用过电脑的朋友都知道，光驱只要用了差不多一年，就该挑盘了，有的盘能读，有的盘不能读。
这种情况越来越越严重，最后干脆一张盘也不读了，把盘放进去，“稀里哗啦”地转了半天，可一点光盘图标，只听“铛”一声，“设备未准备好”。
其实，光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就OK了。
其实，这类文章已经很多了，但对调节激光头功率的方法上却没有一个好方法，都是说左拧一点或者右拧一点，最后拧来拧去，竟把小小的电位器给拧下来了。
这可是我亲自遇到的，还好，自己焊接水平高，从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
今天，我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘，取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.实际我们看到的是透镜，实际激光头在透镜下方。
7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方*近柔性电缆的位置就是光头功率调节电位器。
9.注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数。
12.使用小十字螺丝刀，向顺时针方向，轻轻旋转5－10度。
13.再用万用表测试电位器的电阻值。
dvd机激光头故障如何检修教程dvd机激光头故障如何检修教程导语：蓝光DVD机因激光头老化引起光盘不转的情况最为常见。
因为光盘不转，无法测RF波形，只能测RF钟形脉冲幅度来判断激光头是否老化。
以下是关于dvd机激光头故障如何检修教程，欢迎借鉴！该激光头的顶部有两个物镜：表面小的那个物镜为BD物镜，用于BD光盘信息的读取；表面大的那个物镜为DVD/CD物镜，用于DVD/CD光盘信息的读取。
在激光头的两个侧面上，分别设有两个激光器：一个是蓝光激光器（即BD 激光器），它有3个，内部包含一个BD激光发射二极管（用符号LD—BD表示）和一个光强检测二极管（用符号PD—BD表示）；另一个是红光激光器（即DVD/CD激光器），它有4个引脚，它的内部结构与普通DVD机中的'DVD/CD激光器相似，内部也包含一个DVD 激光发射二极管（LD—DVD）、一个CD激光发射二极管（LD—CD）以及一个光强检测二极管（PD—DVD/CD）。
当播放CD光盘时，红光激光器中的CD激光二极管发射780nm （介于红外光与红光之间）的紫红色激光，通过相应的光路和红光物镜后聚焦成一个小的识读光点（直径大约为1m）来识读在信息面深度为1。
2mm的CD光盘；播放DVD光盘时，红光激光器中的DVD激光二极管发射650nm的红色激光，通过与之对应的光路和红光物镜后聚焦成一个更小的识读光点（直径大约为0.6m）来识读在信息面深度为0.6mm的DVD光盘；当播放BD光盘时，BD激光器发射出波长为405nm的蓝色激光，通过与之对应的光路和BD物镜后聚焦成一个最小的识读光点（直径大约为0.16m）来识读在信息面深度为0.1mm的BD光盘。
KEM430AAA型激光头的两个物镜安装在同一塑料骨架上，骨架上安装有聚焦线圈、循迹线圈、倾斜线圈。
KEM430AAA型激光头的尾部有一块小电路板，电路板上有一块型号为2802—P87V的芯片，是激光驱动块，并含有功率自动控制电路，即APC电路。
浅谈DVD-ROM激光头工作方式DVD机的激光头，是从DVD光盘拾取信息的执行部件．激光头工作的时候，首先将激光二极管发出的激光经过光学系统分成束光射向碟片，然后，从碟片上反射回来的光束再照射到光电接收器上再变成电信号．激光头在读取信号的过程中，就是让激光在碟上扫过时与信号相遇．DVD碟上有肉眼看不见的，排得密密麻麻称作坑点的小凹点，这些小凹点就是数据信息所在，它们排列成一圈圈的同心圆．因为光碟的读取效率是与激光的波长二次方成反比的，激光的波长越短读取效率就越好，所以，激光头发出的激光波波长被聚焦得很短很短（只有0．65微米左右）．DVD机必须兼容播放CD和VCD碟．不同的光盘因为结构不同，对激光的要求也有不同，这就要求DVD激光头在读取不同盘片时要采用不同的光功率．目前，DVD机普遍采用的是红色半导体激光器．但是，蓝色半导体激光的波长更短，所以，蓝色半导体激光器才是以后DVD激光源的发展方向．目前DVD播放机的光头的种类可以分为单激光器方式和双激光器方式两种，而这两种的每一种又可细分为几种：单激光器方式只有一个激光发射器，只能发射650nm的激光，故无法兼容CD－R．具体又有以下几种方式：（1）双透镜方式，采用两个焦距不同的透镜，分别用于DVD和CD系统，透镜必须采用机械方式进行切换．（2）双焦点透镜方式，全息技术，在透镜上做环状切割．（3）快门方式（孔径控制方式）．双激光器方式由于采用了两个激光器，能发射两种不同波长，故能读取CD－R．有两种方式：（1）双激光头方式，备有两套激光器和透镜系统，分别用于CD和DVD．（2）双激光器单光路方式，备有分别适用于DVD和CD的专用激光器，光路和透镜系统则利用棱镜等实现公用．由于DVD与CD/VCD规格的差异，光源波长的不同，所以DVDROM无法读取CD/VCD，CD－ROM也无法读取DVD，但DVD要向下兼容，所以各家生产商有不一样的办法来兼顾CD/VCD．因为光源波长及盘片厚度不同，要正确读取盘片有四种办法：切换双镜头：这是东芝最早提出并应用的，也是目前使用最广泛的．它采用一个激光头二组聚焦镜，通过转换不同的聚焦镜来分别读取DVD和CD，它的外形看起来与双头的SONY相似，因为我们只能看到二组聚焦镜，激光头在内部看不见．他读取信号质量较高，但由于要转换聚焦镜，所以认盘速度较慢，同样隐含机械故障．独立双镜头：这是SONY最常用的双激光头方式，就是采用二组完全独立的DVD、CD读取激光头，拥有二套完全独立的聚焦镜，这种方案优势很明显，就是读取信号质量最高，兼容性最好，当然缺点也很多：成本最高（难怪SONY的贵）、认盘速度慢（有个激光头传动过程）、激光头隐含机械故障、技术层次较低．目前日立的DVD也采用这种系统．激光头单聚焦镜双聚焦：这是松下率先采用的单激光头单聚焦镜双聚焦点方案，他采用特别的全息综合透镜，通过透镜中间部分的激光束形成CD的聚焦点，通过透镜边缘部分的激光束形成DVD的聚焦点，这种结构使得激光头结构很复杂，降低了读片精度，不过同时也降低了成本，由于没有机械传动，也不会产生机械故障，还提高了认盘速度．值得注意的是采用方案的第一代和部分第二代DVD不支持CDR．双焦距单镜头：为先锋Pioneer大量采用的单激光头双波长激光束系统，同一个镜头，同一组镭射接收发射器，也就是利用液晶快门的技术来达到控制焦距的目的，分别产生650nm、780nm波长的激光信号，使用一组聚焦镜分别读取DVD、CD．他在保持松下方案原有优势的基础上更加提高了读片性能和认盘速度．成本最低，技术层次最高，当然兼容性也比较不好．。
DVD激光头的调节方法和电位器的识别
DVD激光头的调节方法和电位器的识别 1、DVD激光头一般都有两个电位器大家怎样判断哪个是调节DVD激光功率哪个是VCD的呢建议大家用数字万用表20K 档测量两个电位器阻值比较大的是DVD的可调电阻反之是VCD的。
调节时先将原阻值记录好以防调节不当时还原。
将电位器阻值调小增加激光功率调节幅度不易太大以1K往下调。
边调边试。
2、DVD光头一般有两个光功率微调电位器一个是调DVD的而另一个是调VCD的DVD的阻值一般为2KVCD的一般为1K调整前作好记录调大激光管功率就需分别调小电位器的阻值有的是顺时针调小有的是逆时针调小你可以在调整后再测量阻值以判断调整的正确性。
