电阻器、电位器、电容器的识别与检测

电阻电容电感基本知识及检测⽅法常⽤电⼦元器件(电阻.电容,电感)检测⽅法与经验元器件的检测是家电维修的⼀项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是⼀件千篇⼀律的事，必须根据不同的元器件采⽤不同的⽅法，从⽽判断元器件的正常与否。

特别对初学者来说，熟练掌握常⽤元器件的检测⽅法和经验很有必要，以下对常⽤电⼦元器件的检测经验和⽅法进⾏介绍供对考。

⼀、电阻器的检测⽅法与经验：1 固定电阻器的检测。

A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

为了提⾼测量精度，应根据被测电阻标称值的⼤⼩来选择量程。

由于欧姆挡刻度的⾮线性关系，它的中间⼀段分度较为精细，因此应使指针指⽰值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。

如不相符，超出误差范围，则说明该电阻值变值了。

B 注意：测试时，特别是在测⼏⼗kΩ以上阻值的电阻时，⼿不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，⾄少要焊开⼀个头，以免电路中的其他元件对测试产⽣影响，造成测量误差；⾊环电阻的阻值虽然能以⾊环标志来确定，但在使⽤时最好还是⽤万⽤表测试⼀下其实际阻值。

2 ⽔泥电阻的检测。

检测⽔泥电阻的⽅法及注意事项与检测普通固定电阻完全相同。

3 熔断电阻器的检测。

在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表⾯发⿊或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表⾯⽆任何痕迹⽽开路，则表明流过的电流刚好等于或稍⼤于其额定熔断值。

对于表⾯⽆任何痕迹的熔断电阻器好坏的判断，可借助万⽤表R×1挡来测量，为保证测量准确，应将熔断电阻器⼀端从电路上焊下。

若测得的阻值为⽆穷⼤，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使⽤。

实验三电阻器、电容器的识别与检测一、实验目的1、掌握识别电阻器、电容器外观、型号的方法；2、掌握利用仪器、仪表检测电阻器、电容器的方法。

二、实验材料1、万用表。

2、10Ω级、100Ω级、1000Ω级、105Ω级电阻各2只。

3、瓷质电容、电解电容、可变电容各2只。

三、实验内容及说明（一）电阻器1、电阻器的识别电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调节电路中的电流和电压的作用，以及用来当作消耗电能的负载。

1）电阻器的型号命名电阻器的型号命名一般由四个部分组成。

第一部分是主称，用字母R表示；第二部分是材料，用相应的字母表示；第三部分是分类，用数字或字母表示；第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标；例如：RTT71——表示碳膜可调电阻器。

电阻器的材料和分类代号如表1.1所示。

表1.1电阻器的材料和分类代号通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。

（1）直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上，如图1.1所示。

此方法简单直观，但安装在线路上时，电阻器的标值有可能被电阻体遮挡。

图1.1 电阻器直标法(2)色标法，就是用电阻器上的四条或五条不同颜色的色环来表示电阻的阻值。

四条环时，其中三条环表示电阻器的电阻值，一条环表示误差；精密电阻需要五条环，其中四条环表示电阻的阻值，一条环表示误差。

例如：四条色环：红紫橙金2 7 × 103±5% 27（1±5%）kΩ五条色环：棕红黑金棕1 2 0 × 10-1±1% 12（1±5%）Ω四条环色标法如图1.2所示。

图1.2 电阻器色标法色环的含义如表1.2所示。

表1.2各色环的含义2、电阻器的测量在实验和实际使用中，用万用表的电阻档就可以直接测量电阻器的阻值大小。

（二）电容器电容也是电子及电气设备中常用的电子器件之一。

利用电容器可实现交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等。

常用电子元器件识别与检测电子元器件是现代电子产品中不可或缺的重要组成部分，而识别和检测这些元器件则是保证电子产品正常工作的关键。

本文将从理论和实践两个方面，详细介绍常用电子元器件的识别与检测方法。

一、常用电子元器件的分类及特点1.1 电阻器电阻器是一种用于限制电流流动的元器件，其主要特点是具有固定的阻值。

根据阻值的不同，电阻器可以分为很多种类，如可调电阻器、电位器等。

在识别电阻器时，我们可以通过观察其外观特征，如颜色、形状等，以及使用万用表进行测量来确定其阻值。

1.2 电容器电容器是一种能够存储电荷的元器件，其主要特点是具有两极性。

根据电容器的结构和工作原理，我们可以将电容器分为很多种类，如普通电容器、陶瓷电容器、塑料电容器等。

在识别电容器时，我们可以通过观察其外观特征，如颜色、形状等，以及使用万用表进行测量来确定其类型和参数。

1.3 二极管二极管是一种只允许单向电流流动的元器件，其主要特点是具有正向导通性和反向截止性。

根据二极管的结构和用途，我们可以将二极管分为很多种类，如整流二极管、稳压二极管、发光二极管等。

在识别二极管时，我们可以通过观察其外观特征，如颜色、形状等，以及使用万用表进行测试来确定其类型和参数。

1.4 三极管三极管是一种具有放大作用的元器件，其主要特点是具有三个电极(发射极、基极和集电极)。

根据三极管的结构和用途，我们可以将三极管分为很多种类，如晶体管、场效应管等。

在识别三极管时，我们可以通过观察其外观特征，如颜色、形状等，以及使用万用表进行测试来确定其类型和参数。

二、常用电子元器件的检测方法2.1 电阻器的检测方法对于电阻器的检测，我们可以使用万用表进行测量。

首先将万用表调整到电阻档位，然后将两个探针分别接触电阻器的两端，读取万用表上显示的阻值即可。

需要注意的是，在测量过程中要确保电路已经断开电源，以免发生触电事故。

2.2 电容器。

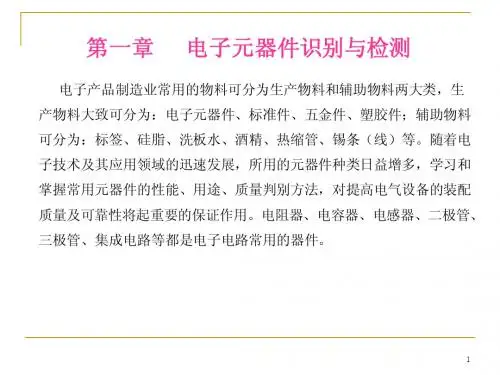

常用电子元器件识别及检测（一）各种电子设备上都普遍采用的元器件称为通用元器件，它们主要有电阻器、电容器、电感、变压器、晶体二极管、晶体三极管、集成电路、扬声器等。

除此之外还有一些专用的元器件。

一、电阻器电阻器简称“电阻”，它是家用电器以及其它电子设备中应用十分广泛的元件。

电阻器利用它自身消耗电能的特性，常用于控制电路电流和电压的大小，在电路中起降压、分压、限流、向各种电子元件提供必要的工作条件（电压或电流）等几种功能。

表示符号为“R”，基本单位是Q,功率用W 表示。

电阻的基本概念■ 各种材料的物体对通过它的电流呈现一定的阻力，这种阻碍电流的作用叫作电阻。

■ 电阻R 在数值上等于加在电阻器上的电压U 与电流I 之比，即■ R 二U/I 电阻的常用单位为欧姆（Q ）、千欧（KQ ）和兆欧（MQ ）.■ 1KQ=1000Q ；1MQ=1OOOKQ=1O6Q常见的电阻器有下列几种：（1）色环电阻（金属膜、碳膜电阻）（2）线绕电阻器（3）电阻网络器（排阻）（4）水泥电阻（5）贴片电阻水泥电阻水泥电阻：碳膜电阻28大功率线绕电阻 特殊电阻1、敏感电阻：热敏MZ/MF 、湿敏MS 、光敏MG 、压敏MY 、力敏ML 、磁敏MC 和气敏MQ 等。

2、熔断电阻器（保险电阻）：可调电阻器（电位器）：（a ）绕线电位器阻值变化范围小，功率较大。

（b ）碳膜电位器稳定性较高，噪声较小。

（c ）推拉式带开关碳膜电位器使用寿命长，调节方便。

（d ）直滑式碳膜电位器节省安装位置，调节方便。

精密贴片电阻 —汉达制作一 普通贴片电微调电阻电位器电阻的型号命名方法国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，R表示电阻，W表示电位器。

第二部分：材料，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氧化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

07 电子元器件的识别与测试一、目的1．了解常用电子元器件(如：电阻、电容、电感、变压器、二极管、三极管、单结管、晶闸管、数码管、接插件、开关、集成电路、电声器件等）的种类、结构、参数、性能等.2．学会识别、选用、测量、安装各类电子元器件。

二、器材1．数字万用表。

2．各种常用电子元器件。

3．电子元器件展板.4．多媒体设备等.三、电子元器件的识别与测试特殊的元器件检测需要多种通用或专用测试仪器,一般性的技术改造和电子制作，利用万用表等普通仪表对元器件检测，也可满足制作要求。

1．电阻器(1）根据电阻器上的标志识别电阻器的阻值.(2)用万用表准确测量电阻器的阻值。

2．电位器（1）用万用表测量电位器固定端的阻值。

(2）用万用表检测电位器活动端的性能。

3．电容器(1)根据电容器的标志识别电容器的容量。

（2）用万用表（具有电容测量档的数字万用表）测量电容器的容量。

（3）小电容（C≤0.1μF）可测短路、断路、漏电故障。

常用测电阻的方法：正常情况下,电阻为无穷大，若电阻接近或等于零,则电容短路；若为某一数值，则电容漏电。

（4）电解电容正负极性的判断①引脚较长的一端为“+"极,引脚较短的一端为“−”极。

②标有“−”标志的一端为“−”极。

③用万用表判断:用红、黑表笔接触电容器的两引脚，记住漏电电流的大小。

然后将电容器的正、负引脚短接一下，将红、黑表笔对调后，再测漏电电流，漏电电流小的一次,与黑表笔相接的引脚为“+”极.（5)注意：由于电容器具有储存电荷的能力，因此，在测量或触摸大电解电容器时，要先将两个引脚短路一下（方法是：手拿带有塑料柄的螺丝刀，然后用金属部分将引脚短路），以将电容器中存储的电荷泻放,否则，可能会损坏测试仪表或出现电击伤人的意外情况。

4．电感器(1）根据电感器的标志识别电感器的电感量.（2)用万用表(具有电感测量档的数字万用表）测量电感器的电感量.（3）电感线圈的测量:可用万用表的欧姆档测线圈的直流电阻，若电阻为零或接近零，则说明线圈短路或局部短路；若电阻为无穷大，则说明线圈断路.（4）注意：在测电感器时,数字万用表的量程选择很重要，最好选择接近标称电感量的量程去测量；否则测试结果将会与实际值有很大的误差.5．变压器（1）初、次级绕组的判别：电源变压器的初级绕组引脚和次级绕组引脚通常是分别从两侧引出的，并且初级绕组多标有220V的字样，次级绕组则标出额定输出值,如：15V、24V、35V等。

可编辑修改精选全文完整版常用电子元件的识别及测试1.电阻器和电位器的型号命名法表10.1 电阻器和电位器的型号命名法第一部分第二部分第三部分第四部分用字母表示主体用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义R W 电阻器电位器TPUCHIJYSNXRGM碳膜硼碳膜硅碳膜沉积膜合成膜玻璃釉膜金属膜氧化膜有机实芯无机实芯线绕热敏光敏压敏1、2345789GTXLWD普通超高频高阻高温精密电阻器——高压电位器——特殊函数特殊高功率可调小型测量用微调多圈包括：额定功率阻值允许误差精度等级例如1：型号RJ71-0.25-3.3KΩ-I的精密金属膜电阻器，含义为：例如2：22 kΩ单联合成碳膜电位器3. 电阻器和电位器的主要性能指标3. 电阻器和电位器的主要性能指标(1). 固定电阻器的主要参数1〕额定功率指电阻器在规定的环境温度和湿度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许消耗的最大功率。

2〕标称阻值及允许误差电阻器的阻值和误差有三种标注方法：•直标法是将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。

•文字符号法是将需要标出的主要参数与技术性能用文字、数字符号两者有规律地组合起来标志在电阻器上。

如0.1Ω标注为Ω1，3.3Ω标为3Ω3，4.7kΩ标为4k7，10M Ω标注为10M等。

•色标法〔又称色环表示法〕是用不同颜色的色环来表示电阻器的阻值及误差等级。

3〕最高工作电压指电阻器长期工作不发生过热或电击穿的工作电压限度。

( 2) 电位器的主要参数电位器的主要参数除了与电阻器相同的标称阻值、额定功率外，还有：1〕阻值变化规律常用的电位器阻值变化规律有直线式〔X〕、指数式〔Z〕、对数式〔D〕三种。

2〕滑动噪声电位器的接触刷在电阻体上移动时，除了有用信号外还有起伏不定的噪声信号〔可用示波器观测到〕，这就是电位器的滑动噪声。

实验二 常用电子元器件的识别与检查一、实验目的1、认识电子电路中常用的电阻器、电位器、电容器、电感器以及晶体二极管、晶体三极管等电子元、器件的类型和主要规格。

2、掌握用万用表初步粗略检查上述元、器件质量的方法。

3、掌握用万用表初步检查常用晶体二极管、三极管的质量的方法。

二、实验电路及设备1、电子元器件实验板；2、万用表。

三、实验内容与方法1、电阻器的识别与检查（1）观察并识别元器件板上(图2.1)各种电阻器、电位器所属的类型、功率、标称值、标识方式及符号；（2）用万用表适当量程的电阻档（注意调好零）测试表2.1中所列的电阻器与电位器的电阻值，并检查一下各电位器中间抽头对二端电阻的变化情况，将测量结果填入表2.1。

2、电容器的识别与检查（1）观察并识别元器件板上(图2.1)各种电容器所属的类型、标称值、标记方式及符号； （2）用万用表适当量程的电阻档检查表2.2中所列的电容器的充电情况及漏电电阻，并在表2.2中记录测量数值。

3、晶体二极管、三极管的识别与检查 （1）观察及识别元器件板上(图2.1)各类二极管、三极管的类型、规格、标记方式及符图2.1号；（2）用万用表适当量程的电阻档检验表2.3中所列二极管的正、反向电阻值，记录测量结果，判断它们的电极方向，是锗管还是硅管，是好的还是坏的。

（3）用万用表适当量程的电阻档检测三极管各电极间的正、反向电阻，识别各管的电极位置，是锗管还是硅管，是PNP型还是NPN型管，并检测它们是否有放大能力，判断它们是好的还是坏的，并在表2.4中记录测量数值。

4、电感线圈的识别与检查（1）观察并识别元器件板上(图2.1)电感线圈所属的类型和标记方式；（2）用万用表适当量程的电阻档检查图2.1上的电感线圈的阻值，检查其是否开路、短路,并在表2.5中记录测量数值。

表2.1 电阻元件名称 标记方式 标称值 实测数值 符号 好坏 旋转电位器直滑电位器炭膜电阻金属膜电阻大功率电阻表2.2 电容元件名称 标记方式 标称值 绝缘电阻值 符号 好坏 瓷介电容涤纶电容钽电解电容最小 最大电解电容表2.3 二极管名称 正向电阻值 反向电阻 电阻档位 备注整流二极管 发光二极管表2.4 三极管名称be极间电阻（×1KΩ档） bc极间电阻 （×1KΩ档） ec极间电阻 （×10KΩ档） 是否有放大能力正向反向正向反向C极接 黑表笔C极接 红表笔表2.5 电感线圈名称 阻值 符号 好坏四、思考题1.用万用表测量电阻时，应注意什么问题才能使测量较为准确？2.用同一标称值的电阻器为何有不同功率大小的电阻器？根据什么条件选择电阻器的功率？3.用万用表测量不同电容量的电容时，为何要用不同量程的电阻档？选择量程的原则是什么？为什么？4.电感线圈的阻抗与频率有何关系？用万用表电阻档测量出来的电阻值是什么阻值？5.晶体管极间电阻为何用不同的万用表或同一表不同的电阻档测量时，测出的极间电阻值不同？6.用万用表如何判断晶体三极管是否有放大能力。

电阻、电容、电感的识别与检测1.能掌握电阻的基础知识，学会电阻识别与检测的方法。

2.能掌握电容的充放电的相关知识，学会电容识别与检测的方法。

3.能掌握电感的相关知识，学会电感识别与检测的方法。

在我们现在的生活中，电子元器件几乎无所不在，家用电器、电脑、手机等各种现代化的智能设备都能看到它们的影子。

电子元器件是元件和器件的总称。

电子元件是指在工厂生产加工时不改变分子成分的成品。

例如电阻器、电容器、电感器等，因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。

电子器件是指在工厂生产加工时改变了分子结构的成品。

例如晶体管、电子管、集成电路等，因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。

一、电阻的基础知识1.电阻的定义电阻器(R)简称“电阻”，它是家用电器以及其它电子设备中应用十分广泛的元件。

电阻器利用它自身消耗电能的特性，在家用电器电路中起降压、分压、限流、向各种电子元件提供必要的工作条件(电压或电流)等几种功能。

2.电阻的命名方法3.电阻的识读色环法是用色环或色点来表示电阻器的标称阻值、允许误差。

色环有四道环(普通电阻)和五道环(精密电阻)两种，如图所示。

图1－1 色环识读方法直标法是指在一些体积较大的电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。

例如：图1－2 电阻直标法可以读出大小：510Ω ±5%通过电阻的命名方法还可以知道：R－电阻的总称 X－材料为线绕G－表示大功率 6－表示序号4.常见电阻的分类常见的电阻外形如图1-3所示。

炭膜电阻金属膜电阻（RJ）绕线电阻（RX）贴片电阻碳膜电位器光敏电阻热敏电阻图1－3 电阻的分类5.万用表测量电阻第一步选档位把指针打到如图所示的档位（欧姆档Ω）这是测量电阻用的档位。

第二步识刻度电流和电压的读数的起始位置0在左边，而电阻档的起始位置0在右边找到电阻的读数表盘线，读数就是从这里读。
