潜油泵功能与自吸泵的对比
李行
【期刊名称】《石油库与加油站》
【年(卷),期】2003(012)003
【摘要】对比了潜油泵和自吸泵的性能、消耗指标、对工作环境的要求及由其构成的加油机系统、加油站的布局，指出潜油泵具有明显优势，将在加油站的建设中被广泛使用。
【总页数】2页(P32-33)
【作者】李行
【作者单位】维德路特油站设备上海有限公司广州联络处，广州510620
【正文语种】中文
【中图分类】TE933.3
【相关文献】
1.立式自吸泵的节能与创新 [J], 高稳戈;撖建萍;徐雪敏
2.自吸泵自吸性能与比转数关系的分析 [J], 仪群
3.快速完成老站改造--潜油泵与原有自吸泵输油管线相结合 [J],
4.潜水泵与自吸泵吸池机的使用对比与经济效益分析 [J], 戴忠文[1];蒋淑华[1];李学东[1];李志文[1]
5.导引养生功改善脑部血液循环状态的观察——附70例功前功后脑血流图对比分析 [J], 李敏;侯玉梅;严佩璋;魏篆仙;周良楣;李承道;马惠芬;王仲兴;牛项良;仝玉一;乔荣治;白鸿毅;张晓炳
因版权原因，仅展示原文概要，查看原文内容请购买。

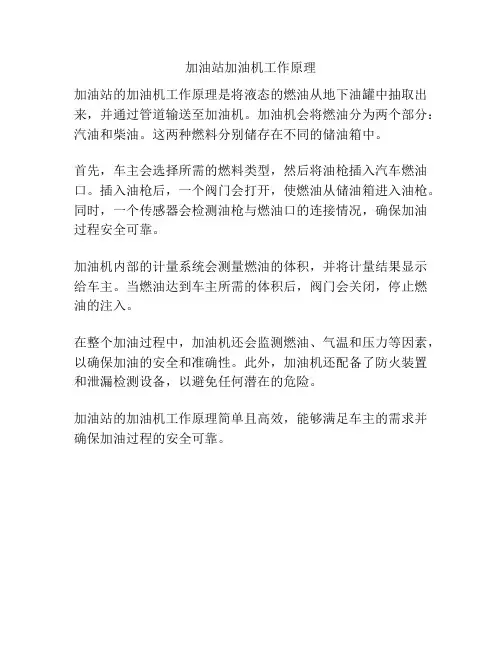

加油站加油机工作原理
加油站的加油机工作原理是将液态的燃油从地下油罐中抽取出来，并通过管道输送至加油机。
加油机会将燃油分为两个部分：汽油和柴油。
这两种燃料分别储存在不同的储油箱中。
首先，车主会选择所需的燃料类型，然后将油枪插入汽车燃油口。
插入油枪后，一个阀门会打开，使燃油从储油箱进入油枪。
同时，一个传感器会检测油枪与燃油口的连接情况，确保加油过程安全可靠。
加油机内部的计量系统会测量燃油的体积，并将计量结果显示给车主。
当燃油达到车主所需的体积后，阀门会关闭，停止燃油的注入。
在整个加油过程中，加油机还会监测燃油、气温和压力等因素，以确保加油的安全和准确性。
此外，加油机还配备了防火装置和泄漏检测设备，以避免任何潜在的危险。
加油站的加油机工作原理简单且高效，能够满足车主的需求并确保加油过程的安全可靠。

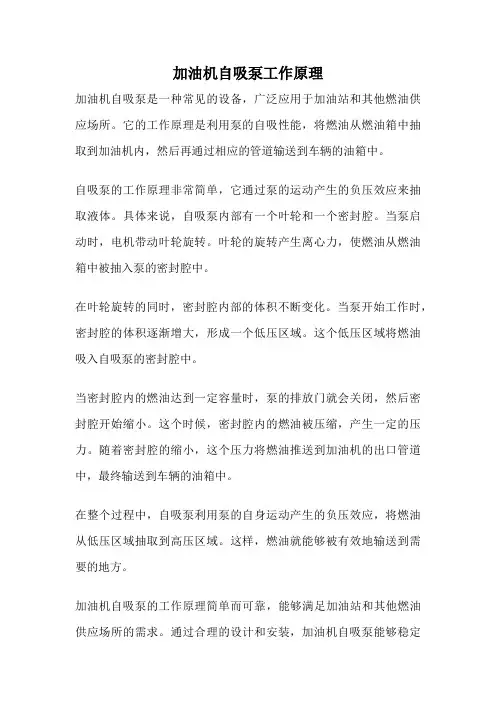

加油机自吸泵工作原理
加油机自吸泵是一种常见的设备，广泛应用于加油站和其他燃油供应场所。
它的工作原理是利用泵的自吸性能，将燃油从燃油箱中抽取到加油机内，然后再通过相应的管道输送到车辆的油箱中。
自吸泵的工作原理非常简单，它通过泵的运动产生的负压效应来抽取液体。
具体来说，自吸泵内部有一个叶轮和一个密封腔。
当泵启动时，电机带动叶轮旋转。
叶轮的旋转产生离心力，使燃油从燃油箱中被抽入泵的密封腔中。
在叶轮旋转的同时，密封腔内部的体积不断变化。
当泵开始工作时，密封腔的体积逐渐增大，形成一个低压区域。
这个低压区域将燃油吸入自吸泵的密封腔中。
当密封腔内的燃油达到一定容量时，泵的排放门就会关闭，然后密封腔开始缩小。
这个时候，密封腔内的燃油被压缩，产生一定的压力。
随着密封腔的缩小，这个压力将燃油推送到加油机的出口管道中，最终输送到车辆的油箱中。
在整个过程中，自吸泵利用泵的自身运动产生的负压效应，将燃油从低压区域抽取到高压区域。
这样，燃油就能够被有效地输送到需要的地方。
加油机自吸泵的工作原理简单而可靠，能够满足加油站和其他燃油供应场所的需求。
通过合理的设计和安装，加油机自吸泵能够稳定
地工作，并确保燃油的准确计量和供应。
在实际应用中，加油机自吸泵发挥着重要的作用，为人们的生活和工作提供了便利。
4、加油站用潜油泵而不用自吸泵的优势在哪？1.（1）潜油泵一泵带多枪，省掉一半管线。
自吸泵指泵安装在加油机内，加油的时候有电机和泵转动的声音，而且每一个加油机的泵必须有独立的输油管道通向油罐。
选用潜油泵，每个油罐里只需要放一台泵，一条总管路，几支加油枪分几个小路。
选择潜油泵一泵带多枪，也就是用一个潜油泵可代替用几个自吸泵。
（2）选用潜油泵符合长期利益。
潜油泵一次投入的资金比自吸泵多，但使用寿命长达十年，自吸泵的寿命不过三五年，而且使用自吸泵需要维护，自吸泵加油机构造复杂，相对潜油泵故障较多每隔一段时间就要维护、维修，选择潜油泵就永远不需要做这些工做，装上后十年八年不用动。
（3）潜油泵可以满足加油站大流量加油需求。
自吸泵的流量远不及潜油泵。
（4）潜油泵从根本上杜绝了气阻现象，利用正压推送的原理，从根本上解决了高温环境、高扬程、远距离条件下管道泵、容积泵、叶片泵等负压原理工作的泵不能解决的问题（如出油少，甚至不出油的弊端）。
（5）潜油泵是环保节能新产品。
目前新产品变频潜油泵最多能节能50%。
自吸泵耗电量远大于普通潜油泵。
（6）潜油泵的防爆等级是ExsdⅡAT3,零区防爆，比自吸泵更安全。
国家标准明确提出加油站推荐用潜油泵2. 潜油泵在国内外的应用情况是怎么样的？上世纪末美国加油站已经实际了潜油泵的普及。
中国现在中石油、中石化的新建加油站，改建加油站全部用潜油泵。
越来越多的社会加油站也认识到潜油泵的优势，潜油泵正处于快速普及的阶段，加油站潜油泵替代自吸泵成为必然。
3. 在什么样的情况下潜油泵比自吸泵优势特别明显？（1）给油罐车加油。
需要大流量时。
（2）柴油枪2寸及以上的口径时，并且一泵带两个以上加油枪时。
（3）想要用一泵带多枪时。
（4）加油机与罐区的距离远时，用自吸泵经常会出现气阻、抽不出的现象。
种类潜油泵自吸泵输送系统正压输送系统负压输送系统有无气阻现象无。
非常适用于无铅汽油、高辛烷值和添加剂环境，对温度和海拔高度具有更大的宽容度有。

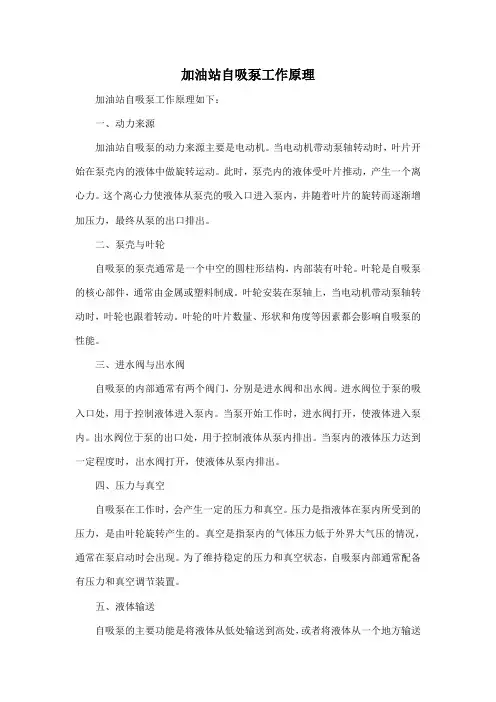

加油站自吸泵工作原理加油站自吸泵工作原理如下：一、动力来源加油站自吸泵的动力来源主要是电动机。
当电动机带动泵轴转动时，叶片开始在泵壳内的液体中做旋转运动。
此时，泵壳内的液体受叶片推动，产生一个离心力。
这个离心力使液体从泵壳的吸入口进入泵内，并随着叶片的旋转而逐渐增加压力，最终从泵的出口排出。
二、泵壳与叶轮自吸泵的泵壳通常是一个中空的圆柱形结构，内部装有叶轮。
叶轮是自吸泵的核心部件，通常由金属或塑料制成。
叶轮安装在泵轴上，当电动机带动泵轴转动时，叶轮也跟着转动。
叶轮的叶片数量、形状和角度等因素都会影响自吸泵的性能。
三、进水阀与出水阀自吸泵的内部通常有两个阀门，分别是进水阀和出水阀。
进水阀位于泵的吸入口处，用于控制液体进入泵内。
当泵开始工作时，进水阀打开，使液体进入泵内。
出水阀位于泵的出口处，用于控制液体从泵内排出。
当泵内的液体压力达到一定程度时，出水阀打开，使液体从泵内排出。
四、压力与真空自吸泵在工作时，会产生一定的压力和真空。
压力是指液体在泵内所受到的压力，是由叶轮旋转产生的。
真空是指泵内的气体压力低于外界大气压的情况，通常在泵启动时会出现。
为了维持稳定的压力和真空状态，自吸泵内部通常配备有压力和真空调节装置。
五、液体输送自吸泵的主要功能是将液体从低处输送到高处，或者将液体从一个地方输送到另一个地方。
在输送过程中，自吸泵通过改变叶轮的旋转速度、角度和方向等参数，来调节液体的流量和压力，以满足不同的输送需求。
同时，为了确保液体的稳定输送，自吸泵内部通常配备有过滤器和止回阀等辅助装置。

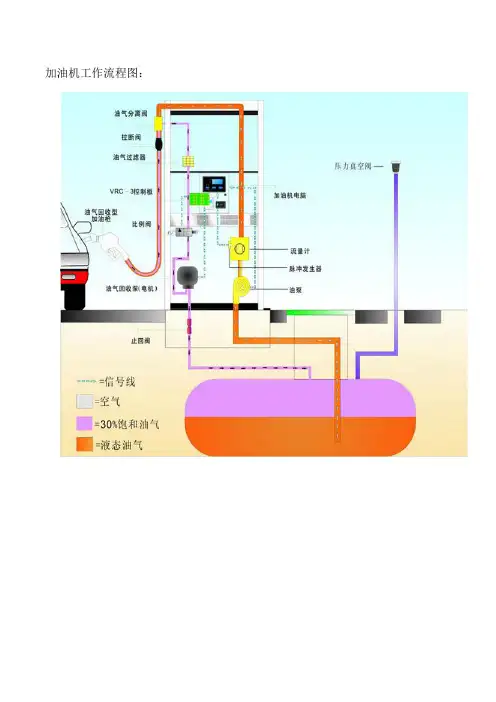

加油机工作流程图：加油机内部结构图：加油机有两种工作原理：1、自吸泵燃油加油机的工作原理提起油枪，开关信号送入电脑装置启动电动机同时打开电磁阀，电动机带动泵将油吸入泵内，增压后进行油气分离，气体被排出机外，油则进入流量计推动活塞作往复运动。
流量计带动传感器中的分度盘，产生脉冲电信号，送入电脑装1置。
流量计活塞每完成一个循环即通过了一定固定体积的油，传感器输出一定数量的脉冲电信号，送入电脑装置进行运算显示，实现输油量的计量和控制。
经过计量的油通过导静电输油胶管，由油枪向机外受油容器供油。
2、潜油泵燃油加油机的工作原理提起油枪，开关信号送入电脑装置，电脑装置处理后打开电磁阀，同时将请示潜油泵供油信号传送给电气控制装置，电气控制装置启动潜油泵供油。
高压油通过过滤器进入流量计推动活塞作往复运动。
流量计带动传感器中的分度盘，产生脉冲电信号，送入电脑装置。
流量计活塞每完成一个循环即通过了一定固定体积的油，传感器输出一定数量的脉冲电信号，送入电脑装置进行运算显示，实现输油量的计量和控制。
经过计量的油通过导静电输油胶管，由油枪向机外受油容器供油。

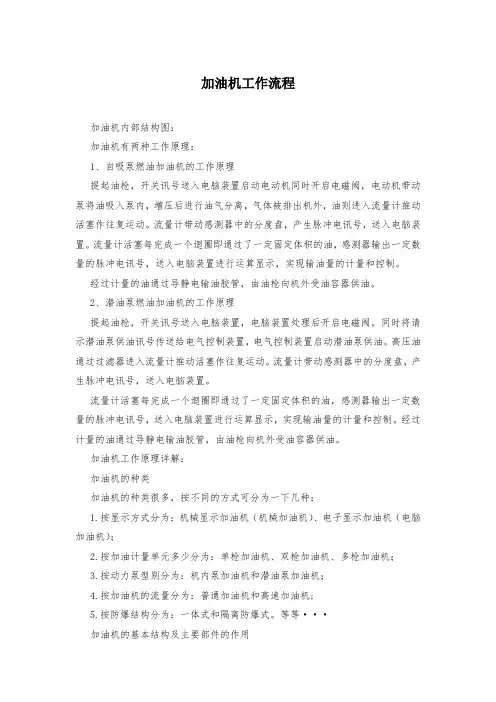

加油机工作原理详解：1.1加油机的种类加油机的种类很多，按不同的方式可分为一下几种：1.按显示方式分为：机械显示加油机（机械加油机）、电子显示加油机（电脑加油机）；2.按加油计量单元多少分为：单枪加油机、双枪加油机、多枪加油机；3.按动力泵类型分为：机内泵加油机和潜油泵加油机；4.按加油机的流量分为：普通加油机和高速加油机;5.按防爆结构分为：一体式和隔离防爆式。
等等···1.2加油机的基本结构及主要部件的作用机内泵主要由油泵、油气分离器、流量计、电机、油枪、油枪开关、电磁阀、计数传感器、电脑装置等部件构成。
6.电脑装置是加油机的控制、操作、计数显示和数据存储中心，它通过油枪开关获得加油机开机信号，再通过电机、电磁阀启动加油机加油，通过计数传感器获得脉冲计数信号，对流过流量计的油液进行计数。
加油机的基本原理编制：Keeping 1、加油机的检查维护保养的安全注意事项1.1检查维护时禁止加油作业，操作人员必须床全套防静电工作服。
1.2设备未切断电源前，禁止维护操作。
1.3电气系统维护操作必须由专人操作。
1.4维护时必须使用防爆工具。
1.5控制现场可燃混合气体的浓度。
（如果地面有油气，应待地面油气挥发干净，并在自然通风条件下，加油机才能重新运转。
）1.6清洁加油机时必须用纯棉抹布擦拭，不能用水冲洗。
禁止用汽油擦拭。
2、加油机部件组成及常见故障2.1 自吸式加油机的组成自吸式加油机主要由防爆电机、自吸泵、防爆接线盒、电源装置、流量计、电磁阀、油枪、开关、传感器、电脑装置、显示屏、键盘、机防作弊装置等组成。
2.1.1 自吸泵燃油加油机的工作原理2.2 潜泵式加油机的组成潜泵式加油机主要由：潜泵控制箱、防爆接线盒、电源装置、流量计、电磁阀、油枪、开关、电脑装置、显示屏、传感器、键盘、防作弊装置等组成。
2.2.1 潜泵燃油加油机的工作原理3、加油机组成部件3.1 加油机各主要部件的作用3.1.1 防爆接线盒：将电网电源安全地引入加油机。
3.1.2 防爆电机：将电能转化为机械能，是加油机的动力来源。
3.1.3 泵：将机械能转化为油液的压力能，把地下油罐的油液吸上来并以一定的压力和流量排出。
3.2 油泵结构示意图3.2.1 油泵的常见故障：3.2.1.1 振动噪声大。
①管线：过长、弯角过多、过脏。
②溢流阀：弹簧调的太紧，阀芯被异物卡住打不开。
③叶片、弹簧被碎卡死。
④机器内部产生共振。
⑤油品的粘度过低润滑性较差。
3.2.2.2 不供油或供油不足。
①检查电机（不转、反转、转速低）、三角带（过松、老化）。
②检查溢流阀：有异物卡死溢流阀处于常开或半开状态，泵腔内形成不了高压。
③检查叶片或弹簧。
叶片严重磨损、在转子槽内不灵活、弹簧断裂致叶片弹不出来使泵的真空度达不到要求。
④转子卡死。
造成泵轴与转子脱落，泵轴空转吸不上油。
1、自吸泵燃油加油机的工作原理
提起油枪，开关信号送入电脑装置启动电动机同时打开电磁阀，电动机带动泵将油吸入泵内，增压后进行油气分离，气体被排出机外，油则进入流量计推动活塞作往复运动。
流量计带动传感器中的分度盘，产生脉冲电信号，送入电脑装置。
流量计活塞每完成一个循环即通过了一定固定体积的油，传感器输出一定数量的脉冲电信号，送入电脑装置进行运算显示，实现输油量的计量和控制。
经过计量的油通过导静电输油胶管，由油枪向机外受油容器供油。
2、潜油泵燃油加油机的工作原理
提起油枪，开关信号送入电脑装置，电脑装置处理后打开电磁阀，同时将请示潜油泵供油信号传送给电气控制装置，电气控制装置启动潜油泵供油。
高压油通过过滤器进入流量计推动活塞作往复运动。
流量计带动传感器中的分度盘，产生脉冲电信号，送入电脑装置。
流量计活塞每完成一个循环即通过了一定固定体积的油，传感器输出一定数量的脉冲电信号，送入电脑装置进行运算显示，实现输油量的计量和控制。
经过计量的油通过导静电输油胶管，由油枪向机外受油容器供油。
加油机工作流程图
加油机原理说明
一、潜油式加油机
1.加油机举枪后,讯号传送到电器室之电磁开关
2.电磁开关动作后,将220V电源送到沉油泵
3.沉油泵动作后,将油经管路传输到加油机
4.油经过滤器过滤后,当电磁阀开启后流到流量计
5.油经流量计后:
(1)油沿皮管、脱离器、油枪出油
(2)流量计动作后，由脉衝产生器传输讯号至电子板计量
二、自吸式加油机
1.加油机举枪后,讯号传送到加油机电子板
2.加油机电子板传送讯号至马达电源板
3.马达电源板送电源(110V或220V)使马达动作
93号汽油的平均密度为0.725g/ml，就是说1毫升汽油重量是0.725克。
1升汽油就重0.725千克。
1吨93号汽油=1000/0.725≈1379.31升
1吨93#汽油约等于1379.31升
加油工艺流程：潜油泵式和自吸式
加油工艺流程分为潜油泵式和自吸式两种。
当装设油气回收系统时，应在两种基本流程中增加油气回收工艺。
7.2.1 潜油泵加油工艺
1. 当一种油品同时供多台加油机(枪)加油时，宜采用潜油泵式加油工艺;
2. 当油罐至加油机之间的出油管道长度大于50m 时，宜采用潜油泵式加油工艺。
7.2.2 自吸式加油工艺
1. 当一种油品同时供应不多于四把枪时，宜采用自吸式加油工艺;
2.当油罐至加油机之间出油管道长度不大于50m 时，宜采用自吸式加油工艺。
3. 每台加油机应按加油品种单独设置进油管。
7.2.3 带油气回收系统工艺
1. 卸油油气回收工艺
(1)当采用卸油油气回收工艺时，必须保证系统密闭性，汽油卸油接口和油气回收接口应安装DN100带阀的快速阳接头;
(2)汽油通气管管口尚应安装机械呼吸阀，机械呼吸阀的工作压力应为正压2000Pa ～3000Pa,负压200Pa～500Pa;
(3)为防止密闭系统卸油冒罐情况发生，可在卸油管线罐内接管上安装卸油防溢阀或在通气管线上安装防溢浮球阀
加油机出气管：为什么不出气而出油
出气管冒油也可能是球型浮漂和回油浮漂进油造成的。
球型浮漂是由两个碗状薄铜板焊接而成，回油浮漂是由两个铜薄圆柱筒对焊而成。
由于锡焊缝的缺陷，油液进入浮漂内，球形浮漂下沉，打开出气阀，
使油液大量经出气阀进入油气分离腔。
这时回油浮漂如果没有问题，油液会经回油阀流回泵入口。
因为油液太多，回油阀流不及，也会经排气管冒油。
由于回油浮漂有问题，焊缝不好进了油，即使球形浮漂没有问题，由于浮漂下沉，不能上浮封着排气孔，也会使大量油液从排气孔冒出。
如果球形浮漂和回油浮漂进了油，可以购买新的浮漂进行更换，重新安装后即可发油。
也可将旧浮漂内的油液倒净，重新用锡焊将焊缝焊好，并将浮漂放入80℃以上热水中检查。
如果所有焊缝和浮漂表面不冒气泡，说明浮漂维修好了
