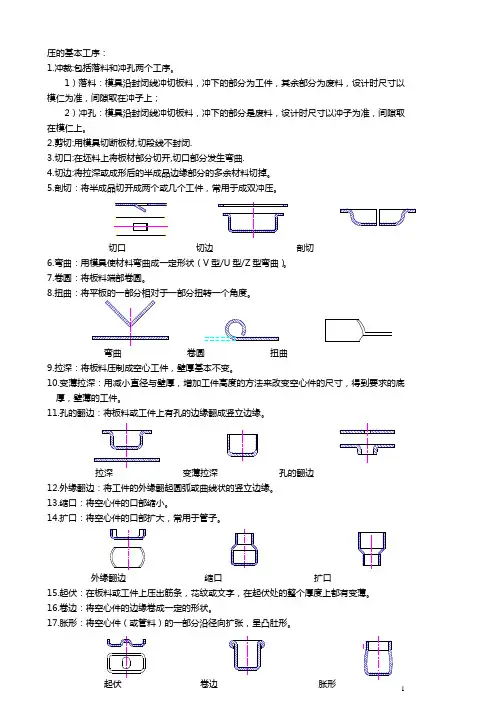

冷冲压基本工序、模具种类、模具组成

压的基本工序：1.冲裁:包括落料和冲孔两个工序。

1）落料：模具沿封闭线冲切板料，冲下的部分为工件，其余部分为废料，设计时尺寸以模仁为准，间隙取在冲子上；2）冲孔：模具沿封闭线冲切板料，冲下的部分是废料，设计时尺寸以冲子为准，间隙取在模仁上。

2.剪切:用模具切断板材,切段线不封闭.3.切口:在坯料上将板材部分切开,切口部分发生弯曲.4.切边:将拉深或成形后的半成品边缘部分的多余材料切掉。

5.剖切：将半成品切开成两个或几个工件，常用于成双冲压。

切口切边剖切6.弯曲：用模具使材料弯曲成一定形状（V型/U型/Z型弯曲）。

7.卷圆：将板料端部卷圆。

8.扭曲：将平板的一部分相对于一部分扭转一个角度。

弯曲卷圆扭曲9.拉深：将板料压制成空心工件，壁厚基本不变。

10.变薄拉深：用减小直径与壁厚，增加工件高度的方法来改变空心件的尺寸，得到要求的底厚，壁薄的工件。

11.孔的翻边：将板料或工件上有孔的边缘翻成竖立边缘。

拉深变薄拉深孔的翻边12.外缘翻边：将工件的外缘翻起圆弧或曲线状的竖立边缘。

13.缩口：将空心件的口部缩小。

14.扩口：将空心件的口部扩大，常用于管子。

外缘翻边缩口扩口15.起伏：在板料或工件上压出筋条，花纹或文字，在起伏处的整个厚度上都有变薄。

16.卷边：将空心件的边缘卷成一定的形状。

17.胀形：将空心件（或管料）的一部分沿径向扩张，呈凸肚形。

起伏卷边胀形18.旋压：利用赶棒或滚轮将板料毛坯赶压成一定形状（分变薄与不变薄两种）。

19.整形：把形状不太准确的工件校正成形。

20.校平：将毛坯或工件不平的面或弯曲予以压平。

旋压整形校平21.压印：改变工件厚度，在表面上压出文字或花纹。

22.正挤压：凹模腔内的金属毛坯在凸模压力的作用下，处于塑性变形状态，使其由凹模孔挤出，金属流动的方向与凸模运动方向相同。

23.反挤压：金属挤压过程中，沿凸模与凹模的间隙塑流，其流动方向与凸模运动方向相反。

24.复合挤压：正挤与反挤的结合。

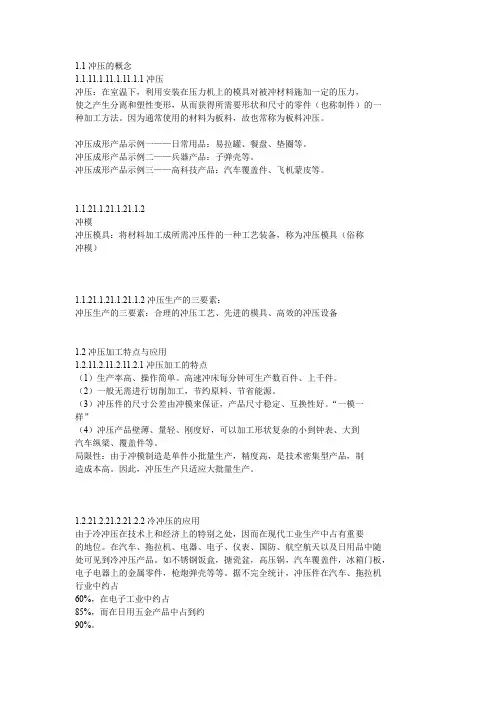

1.1冲压的概念1.1.11.1.11.1.11.1.1冲压冲压：在室温下，利用安装在压力机上的模具对被冲材料施加一定的压力，使之产生分离和塑性变形，从而获得所需要形状和尺寸的零件（也称制件）的一种加工方法。

因为通常使用的材料为板料，故也常称为板料冲压。

冲压成形产品示例一——日常用品：易拉罐、餐盘、垫圈等。

冲压成形产品示例二——兵器产品：子弹壳等。

冲压成形产品示例三——高科技产品：汽车覆盖件、飞机蒙皮等。

1.1.21.1.21.1.21.1.2冲模冲压模具：将材料加工成所需冲压件的一种工艺装备，称为冲压模具（俗称冲模）1.1.21.1.21.1.21.1.2冲压生产的三要素：冲压生产的三要素：合理的冲压工艺、先进的模具、高效的冲压设备1.2冲压加工特点与应用1.2.11.2.11.2.11.2.1冲压加工的特点（1）生产率高、操作简单。

高速冲床每分钟可生产数百件、上千件。

（2）一般无需进行切削加工，节约原料、节省能源。

（3）冲压件的尺寸公差由冲模来保证，产品尺寸稳定、互换性好。

“一模一样”（4）冲压产品壁薄、量轻、刚度好，可以加工形状复杂的小到钟表、大到汽车纵梁、覆盖件等。

局限性：由于冲模制造是单件小批量生产，精度高，是技术密集型产品，制造成本高。

因此，冲压生产只适应大批量生产。

1.2.21.2.21.2.21.2.2冷冲压的应用由于冷冲压在技术上和经济上的特别之处，因而在现代工业生产中占有重要的地位。

在汽车、拖拉机、电器、电子、仪表、国防、航空航天以及日用品中随处可见到冷冲压产品。

如不锈钢饭盒，搪瓷盆，高压锅，汽车覆盖件，冰箱门板，电子电器上的金属零件，枪炮弹壳等等。

据不完全统计，冲压件在汽车、拖拉机行业中约占60%，在电子工业中约占85%，而在日用五金产品中占到约90%。

如一辆新型轿车投产需配套2000副以上各类专用模具；一台冰箱投产需配套350副以上各类专用模具；一台洗衣机投产需配套200副以各类专用模具。

内容提纲一.什么是冲压？二.冲压加工概述三.冲压加工的工艺特点四.模具的基本结构五.模具的基本组成部分六.各零部件的作用一.什么是冲压？冲压：通过冲床和模具对板材、带材、管材及型材等材料施加压力，使其材料产生分离或塑性变形，从而获得所需形状和尺寸的加工方法二.冷冲压加工概述1.冲压按工艺分类主要有两大类：a 分离（冲裁）工序b 成形工序冲裁：使产品沿一定轮廓线与材料分离来获得工件的工序成形：使材料在不被破坏的条件下发生塑性变形，从而达到所需形状和尺寸的工件的工序在实际生产过程中，常常是多种工序应用于一套模具上来满足形状较为负杂的产品其中：冲裁、弯曲、拉深、胀形等是冲压过程中几个主要的冲压工序冷冲压加工概述冲孔折弯卷圆切舌翻孔凸包拉深三.冷冲压加工的工艺特点优点：1.冲压加工可以获得极高的生产效率2.可以得到形状比较复杂、用其它加工方法难以加工的产品，如薄壳工件等3.产品的尺寸精度与模具的精度相关；因此，尺寸较稳定、互换性较高4.材料利用率较高，冲压耗能少；单位产品的成本较低5.冲压生产操作简单，易于实现自动化和机械化6.适合于大批量的生产缺点：1.冲压模具一般比较复杂，模具加工周期较长，且成本较高2.模具加工要求较高，不易制作综上所述：在进行模具设计时，需要很强的想象力和创造力；在理论和经验方面，对设计者和加工者的要求都很高五. 模具的基本组成部分模具的基本组成部分上盖板材质：45# （不需要热处理）T=20.00mm代码：PA硬度要求：自身硬度，无特别要求主要作用：是使脱料弹簧的压力得以平衡，协调性好；将上模固定于冲床上。

加工机种：铣床、磨床材质：45# （不需要热处理）T=40.00 mm代码：UP硬度要求：自身硬度，无特别要求主要作用：放置外导套、限位柱以及卸料弹簧上模座厚度的大小与卸料弹簧的长度有直接的关系加工机种：铣床、磨床、慢走丝外导套上垫板材质：SLD T=12.000mm代码：PB硬度要求：HRC58~62 （需深冷处理）主要作用：承受冲头或镶件在冲压过程受力回让，避免上模座发生凹陷或变形。

湖南农业大学东方科技学院课程设计说明书需图纸，联系QQ153893706课程名称：冷冲压模具设计与制造题目名称：冲孔落料连续模班级：2008级机制专业机制三班姓名：学号：指导教师：评定成绩：教师评语：指导老师签名：年月目录冷冲压的概述 (2)冲压工艺的特点及其应用 (2)模具设计的主要内容 (3)一、零件设计总图 (3)二、冲压件的工艺分析 (4)四、冲裁工艺方案 (5)五、排样 (8)六、计算冲压力 (10)七、确定模具压力中心 (10)八、计算凸凹模刃口尺寸 (12)九，凸模和凹模工作部分尺寸的设计计算 (13)十、磨具其他装置的设计 (15)十一、模架的选择 (16)十二、压力机相关参数的计算 (17)十三、装配图 (17)十四、结论 (17)十五、参考文献 (18)1。

冷冲压的概述：冷冲压是在常温下利用冲模在压力机上对材料施加压力，使其产生分离或变形，从而获得一定形状，尺寸和性能的零件加工方法。

它是压力加工方法的一种，是机械制造中先进的加工方法之一。

在冷冲压加工中，冷冲模就是冲压加工所用的工艺设备，没有先进的冷冲模，先进的冲压工艺就无法实现。

冷冲压工序的分类：由于冷冲压加工的零件形状、尺寸、精度要求、批量大小、原材料性能等不同，其冲压方法可分为分离工序和变形工序两大类。

冷冲压可分为5个基本工序：冲裁使板料实现分离的冲压工序。

弯曲将金属材料沿弯曲线弯成一定的角度和形状的冲压工序。

拉伸将平面板料变成各种开口空心件，或者把空心件的尺寸作进一步改变的冲压工序。

成形用各种步同性质的局部变形来改变毛坯或冲压件形状的冲压工序。

立体压制将金属材料体积重新分布的冲压工序。

冲压工艺的特点及应用冷冲压工艺与其他加工方法相比，有以下特点：用冷冲压加工方法可以得到形状复杂，用其他加工方法难以加工的工件。

冷冲压的尺寸精度是由模具保证的，因此，尺寸稳定，互换性好。

材料利用率高，工件质量轻，刚性好，强度高，冲压过程耗能少，因此工件成本较低。

冷冲压工艺及模具设计《冷冲压工艺及模具设计》姓名：黄虹班级：机制学校：江西农业大学093目录前言课程设计指导书设计说明书第一部分、零件的工艺分析第二部分、模具类型的确定第三部分、冲裁模间隙第四部分、零件的工艺计算一、排样与搭边二、冲压力的计算三、计算压力中心四、凸、凹模刃口尺寸计算第五部分、冲压模结构设计计算第六部分、压力机的选择与校核第七部分、模具主要零件加工工艺规程的编制总结参考文献前言冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。

冲压通常是在常温下对材料进行变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。

冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程。

冲压所使用的模具称为冲压模具，简称冲模。

冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。

冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。

冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。

由于冲压加工的零件种类繁多，各类零件的形状、尺寸和精度要求又各不相同，因而生产中采用的冲压工艺方法也是多种多样的。

概括起来，可分为分离工序和成形工序两大类；分离工序是指使坯料沿一定的轮廓线分离而获得一定形状、尺寸和断面质量的冲压（俗称冲裁件）的工序；成形工序是指使坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸的冲压件的工序。

上述两类工序，按基本变形方式不同又可分为冲裁、弯曲、拉深和成形四种基本工序，每种基本工序还包含有多种单一工序。

在实际生产中，当冲压件的生产批量较大、尺寸较少而公差要求较小时，若用分散的单一工序来冲压是不经济甚至难于达到要求。

这时在工艺上多采用集中的方案，即把两种或两种以上的单一工序集中在一副模具内完成，称为组合的方法不同，又可将其分为复合-级进和复合-级进三种组合方式。

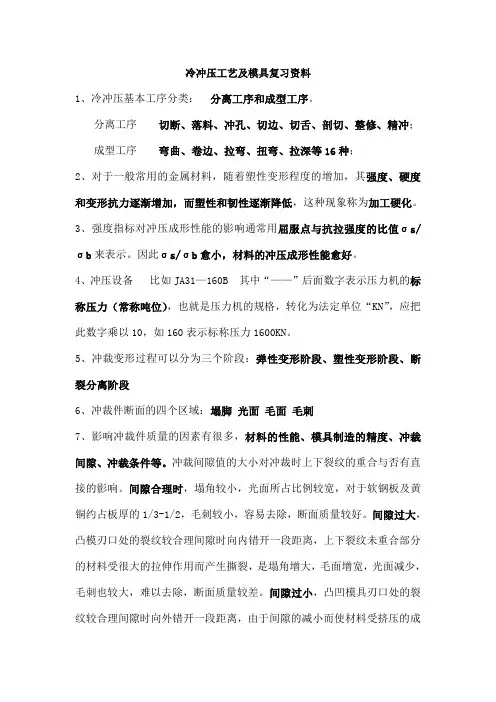

冷冲压工艺及模具复习资料1、冷冲压基本工序分类：分离工序和成型工序。

分离工序切断、落料、冲孔、切边、切舌、剖切、整修、精冲；成型工序弯曲、卷边、拉弯、扭弯、拉深等16种；2、对于一般常用的金属材料，随着塑性变形程度的增加，其强度、硬度和变形抗力逐渐增加，而塑性和韧性逐渐降低，这种现象称为加工硬化。

3、强度指标对冲压成形性能的影响通常用屈服点与抗拉强度的比值σs/σb来表示。

因此σs/σb愈小，材料的冲压成形性能愈好。

4、冲压设备比如JA31—160B 其中“——”后面数字表示压力机的标称压力（常称吨位），也就是压力机的规格，转化为法定单位“KN”，应把此数字乘以10，如160表示标称压力1600KN。

5、冲裁变形过程可以分为三个阶段：弹性变形阶段、塑性变形阶段、断裂分离阶段6、冲裁件断面的四个区域：塌脚光面毛面毛刺7、影响冲裁件质量的因素有很多，材料的性能、模具制造的精度、冲裁间隙、冲裁条件等。

冲裁间隙值的大小对冲裁时上下裂纹的重合与否有直接的影响。

间隙合理时，塌角较小，光面所占比例较宽，对于软钢板及黄铜约占板厚的1/3-1/2，毛刺较小，容易去除，断面质量较好。

间隙过大，凸模刃口处的裂纹较合理间隙时向内错开一段距离，上下裂纹未重合部分的材料受很大的拉伸作用而产生撕裂，是塌角增大，毛面增宽，光面减少，毛刺也较大，难以去除，断面质量较差。

间隙过小，凸凹模具刃口处的裂纹较合理间隙时向外错开一段距离，由于间隙的减小而使材料受挤压的成分增大，毛面及塌角都减小，毛刺变小，断面质量最好。

8、间隙对冲裁力的影响并不大，但间隙对卸料力、推件力的影响却较大。

9、冲裁间隙对冲模寿命的影响：冲裁间隙较小，冲裁件质量较高，但模具寿命短，冲压力有所增大。

10、凸模与凹模刃口尺寸确定的原则：（1）、落料时以凹模尺寸为基准，即先确定凹模刃口尺寸。

（2）、冲孔时以凸模尺寸为基准，即先确定凸模刃口尺寸。

（3）、凸模与凹模刃口的制造公差，根据工件的精度要求而定。

冲压的基本工序
冲压是利用模具将金属薄板或金属管材加工成具有某种结构和
形状的加工工艺，是金属加工中最为重要的一种工艺，能有效地生产外形精确、表面品质良好的产品，应用到汽车、家用电器、航空航天和电子产品的生产制造中。

这里我们就来详细讲解一下冲压的基本工序。

一、选择材料
在开始冲压工作之前必须要先选择适当的材料，一般会选择拉伸性能和抗划伤性良好的冷轧钢材或优质锌合金材料，内部应具有完整的晶粒结构，以免对后期工序产生影响。

二、模具制造
根据冲压出来的形状需求，制造出相应的模具，它是冲压加工的核心，必须精确到哪一个位置怎么加工，这需要专业的技术才能顺利完成。

一般模具可分为模型、主模、凸轮柄等几类，其中模型和主模是比较重要的部分，它们决定了最终产品的大小和外观形状。

三、冲压过程
冲压过程是冲压工艺的重要环节，操作人员要按照模具的规格，把金属薄板或管材压入模具中，使该部件准确的成形，这就需要一定的冲压机床，比如双头冲压机等。

此外，还要考虑到材料的特性，选择合适的冲压参数，以保证冲压准确无误，这样才能达到最理想的效果。

四、冲裁
在完成冲压过程之后，我们还需要对产品进行冲裁，以去除模具外侧多余出来的金属部分，保证产品的大小以及外观效果。

这在冲压中相当重要，要求操作人员在操作时应当格外谨慎。

五、其他工序
为了让产品更加漂亮，冲压过程可以加上其他的加工工序，比如镀铬、烤漆、打磨等，这些把最终的产品的表面效果更加精致，可以使得产品更加耐用。

以上就是冲压的基本工序，冲压是一种非常复杂的工艺，操作人员需要经过多年的实践和积累才能将它学会，也只有把处理好各个环节，才可以得到满意的产品，给用户带来良好的体验。

《冲压工艺与模具设计》知识点1、冲压是利用安装在压力机上和模具对材料施加外力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

冲压的三要素：设备（压力机）、模具、原材料。

冲压的优点有：生产率高、操作简便，尺寸稳定、互换性好，材料利用率高。

冲压工艺分为两大类，一类叫分离工序（落料、冲孔、切断、切口、剖切等），一类是成形工序（弯曲、拉深、翻边、胀形、缩孔）。

冷冲压模具是实现冷冲压工艺的一种工艺装备。

冲压生产中，需要将板料剪切成条料,这是由剪切机来完成的。

这一工序在冲压工艺中称下料工序。

2、压力机的标称压力是指滑块在离下死点前某一特定距离时，滑块上所容许承受的最大作用力。

B23-63表示压力机的标称压力为630KN。

其工作机构为曲柄连杆滑块机构。

32-300是一种液压机类型的压力机。

离合器与制动器是用来控制曲柄滑块机构的运动和停止的两个部件。

在冲压工作中，为顶出卡在上模中的制件或废料，压力机上装有可调刚性顶件（或称打件）装置。

3、冲裁是利用模具使板料的一部分与另一部分沿一定的轮廓形状分离的冲压方法。

变形过程分为弹性变形、塑性变形、断裂分离三个阶段。

冲裁件的断面分为圆角，光面，毛面，毛刺四个区域。

冲裁模工作零件刃口尺寸计算时，落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2-3级。

冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。

它能补偿条料送进时的定位误差和下料误差，确保冲出合格的制件。

4、加工硬化是指一般常用的金属材料，随着塑性变形程度的增加，其强度、硬度和变形抗力逐渐增加，而塑性和韧性逐渐降低。

5、拉深是指用拉深模将一定形状的平面坯料或空心件制成开口件的冲压工序。

拉深时变形程度以拉深系数m 表示，其值越小，变形程度越大。

为了提高工艺稳定性，提高零件质量，必须采用稍大于极限值的拉深系数。

拉深时可能产生的质量问题是起皱和开裂。

一般情况下，拉深件的尺寸精度应在IT13级以下，不宜高出IT11级。

冲压模具基本零件及其作用
冲压模具的基本零件包括模板、模帽、模具座、导向柱、滑块、衬块、气刀及各种加工元件等。

模板是模具的基本部件，它的作用是主要材料型冲压工序的确定；模帽是模具的重要部件之一，模帽内刀具定位准确、孔加工形状小和精度高；模具座焊接\\机械合成安装在模板上，配合模具其他基本零件使模具正确安装和使用；导向柱、滑块以及衬块组成冲压工序中的辅助活动系统，它们的作用是将被冲压件固定位，使原料能够得到有规律的加工，避免模具的变形；气刀是一种加工工具，是由前置刀和后置刀组成的模具，它的作用是形成冲压件的孔或边角，从而满足客户要求的尺寸精度。

冷冲压工艺及模具设计教案课题成型零件的结识一、冲压变形特点课程名称: 《冷冲压工艺及模具设计》授课日期:教学进程及内容-11．教学引入（约5min）从生活中的冲压件开始将学生带入冲压的世界【表达方式】展示图片，配合讲解2．冲压的概念、特点及应用（约15min）【重要内容】冷冲压概念；冷冲压定义；冷冲压生产优点；冷冲压缺陷；冷冲压合用场合。

【教学示例】展示冲压生产场景图片，展示冲压件，平常用品和高科技产品3．冷冲压的现状和发展动向(约22min)【重要内容】1)、冲压工艺方面：冷挤压精密冲裁超塑性成形法2)、冲模方面3)、冲压设备和冲压自动化方面【教学示例】图片展示各类发展方向与先进制造设备4．冷冲压基本工序分类（约25min）【重要内容】1) 按变形性质分：可分为分离工序和成形工序2) 按基本变形方式分：可分为冲裁、弯曲、拉深、成形、立体压制3) 按工序组合形式分类：单一工序；组合工序。

【教学示例】图片展示各类基本工序，并进行分析5． 本课程的任务和学习方法（约10min ） 【重要内容】学习方法：学习时不仅要注意系统学好本学科的基础理论知识，并且要密切联系生产实际，认真参与实验、实训、课程设计等实践性教学环节，同时还要注意沟通与基础学科和相关学科知识间的联系，培养综合运用知识分析解决实际问题的能力。

6． 教学小结（约3min ）回顾本次课的重点与难点 布置课外任务授 课 方案 2课程名称: 《冷冲压工艺及模具设计》 授课日期:教学进程-27．教学引入（约5min）回顾上次课内容，并引出变形基础对冲压的重要性【表达方式】8．塑性变形、塑性、变形抗力的概念（约15min）【重要内容】讲解塑性变形、塑性、变形抗力及塑性指标的概念。
