基础土方开挖及电梯井承台基坑支护方案一、项目概述在建筑施工的过程中，基础土方开挖和电梯井承台基坑的支护是非常重要的环节。
本方案将针对该项目提出支护方案，确保施工过程的安全和效率。
二、基础土方开挖1.工程概况2.施工方法（1）根据设计要求，确定开挖范围和深度。
（2）采用人工开挖、机械挖掘等方式，将基础土方逐层开挖。
（3）开挖过程中，要注意保持挖土坡的稳定性，避免坍塌。
使用支撑材料如挡土板、护坡网等进行支护。
（4）开挖完毕后，对土坡进行清理和修整，保证坡面的平整度和稳定性。
3.安全措施（1）开挖前要对施工现场进行周边环境检查，确保工作场地的安全。
（2）为工人配备个人防护装备，如安全帽、防护鞋、防护眼镜等。
（3）严格按照设定的标高进行挖土，避免超挖和欠挖现象的出现。
（4）及时清理施工现场，避免积水和泥浆对施工造成不利影响。
三、电梯井承台基坑支护1.工程概况电梯井承台基坑支护是为了保证井内施工的安全和工程的顺利进行。
2.施工方法（1）根据设计要求，确定基坑的深度和尺寸。
（2）采用水平支护的方式，首先进行基础土方开挖，然后在基坑的四周设置支撑结构。
（3）支撑结构包括支脚、水平支撑梁、水平支撑架等，具体的设置方式根据实际情况确定。
（4）支撑结构的搭设过程中，要保证支撑件的牢固度和稳定性，确保施工现场的安全。
（5）在基坑支护的同时，要对井内的土方进行清理和固结，保证井的稳定。
3.安全措施（1）在基坑支护前，要对施工现场进行安全检查，排除隐患。
（2）施工现场要配备专业的操作人员，确保施工的安全和顺利进行。
（3）工人要佩戴个人防护装备，如安全帽、防护鞋、防护眼镜等。
（4）根据基坑的尺寸和深度，合理设置支撑结构，确保其牢固性和稳定性。
（5）施工过程中要及时清理井内的泥浆和积水，保持井内的干燥和清洁。
四、总结本方案针对基础土方开挖及电梯井承台基坑支护提出了具体的施工方法和安全措施。
在实际施工过程中，要根据具体的工程要求和现场的实际情况进行合理的调整和操作，以确保施工的安全和效率。

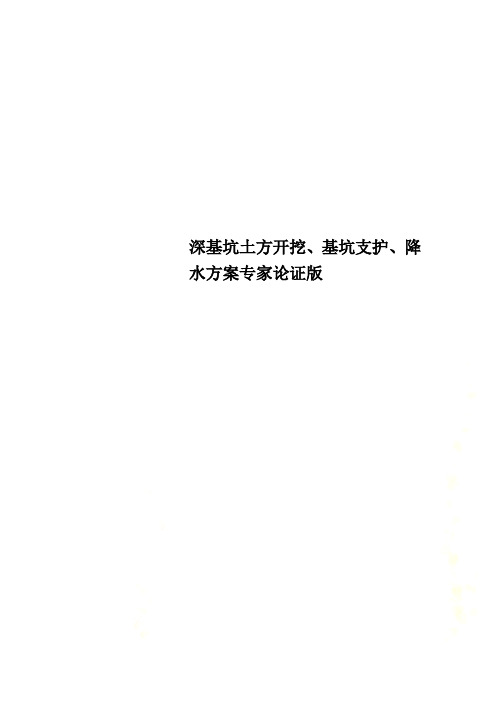

深基坑土方开挖、基坑支护、降水方案专家论证版集团有限公司深基坑土方开挖、基坑支护、降水专项方案编制：审核 :审批：集团有限公司2011年10月31日目录工程概况1.岩土地质构造-----------------------------------------------------3-4页2.含水层分布特征-----------------------------------------------------4页3.现场及周边环境-----------------------------------------------------4页4.土方工程概况-------------------------------------------------------5页5.桩基及基坑支护概况-------------------------------------------------6页6.降水工程概况-------------------------------------------------------6页土方开挖一土方开挖施工部署及施工顺序-----------------------------------------6页1.土方开挖主要情况-------------------------------------------------6-7页2.第一阶段土方开挖-------------------------------------------------7-9页3.第二阶段土方开挖-------------------------------------------------9-15页4.注意事项--------------------------------------------------------15-18页基坑支护一．基坑支护工程概况----------------------------------------------18-19页二．支护桩、立柱桩施工工艺----------------------------------------19-26页三、水泥搅拌桩施工------------------------------------------------26-33页四、打设工字钢桩--------------------------------------------------33-36页五、土钉墙支护工艺------------------------------------------------36-39页六、冠梁及内支撑结构施工------------------------------------------39-42页七、基坑换撑------------------------------------------------------42-47页基坑降水一、降水概况------------------------------------------------------47-48页二、施工准备------------------------------------------------------48-49页三、降水施工------------------------------------------------------49-53页四、降水运行保障措施-------------------------------------------------53页五、降水运行控制--------------------------------------------------53-54页六、降水运行管理------------------------------ -------------------54-55页七、封井----------------------------------------------------------55-56页应急抢险救援预案一、应急相应组织管理----------------------------------------------56-59页二、各种可能紧急情况抢险预案--------------------------------------59-61页三、土方开挖应急响应处理措施--------------------------------------61-63页四、土方开挖组织措施----------------------------------------------63-64页五、环境保护应急响应处理措施-----------------------------------------64页六、应急警报处理--------------------------------------------------64-66页安全文明保证措施一、现场安全用电--------------------------------------------------66-67页二、机械安全防护-----------------------------------------------------67页三、作业人员劳动保护-------------------------------------------------67页四、安全交底和检查---------------------------------------------------67页五、文明施工保证措施、降低施工污染措施-------------------------------67页六、现场消防保卫措施----------------------------------------------67-68页附件：基础施工进度计划、基础施工总平面布置图工程概况根据业主提供的武汉勘察设计院基坑支护设计文件；中联新华府岩土工程勘察报告；中南设计院建施、结构设计图纸；有关规范、标准编制此施工方案。
基坑支护施工方案一、工程概况××花苑三期工程由1～4号楼组成建筑面积为198000m2，四栋高层，大型地下车库，面积为23000m2，场地内自然地坪标高为4.3m左右，3号楼基坑挖深为2.7m，其他三栋基坑深为～5.5m左右，局部集水坑深达8.5 m～9.0m。
3号楼采取1︰1放坡，开挖前进行井点降水；4号楼基坑外侧采取水泥土深层搅拌桩加局部土钉支护，内侧采纳1︰1放坡，另做混凝土护坡；1～2号楼局部做深层搅拌桩，其余为1∶1放坡施工。
地下车库外侧为深层搅拌桩围护。
二、水文地质情形本工程坑底位于③2层灰色淤泥质粉质粘土中，该层夹有薄层粉砂及透镜体。
该土层含水量高，孔隙比大，土质相对不稳固。
在浅层承压水作用下易产生流砂及涌土现象，其垂直向的渗透系数达10-4cm/s数量级，远大于④层土10-6cm/s数量级。
④层的灰色淤泥质粘土层为高紧缩性土，紧缩系数，a01-02>，该土层可视为不透水层。
选择④层淤泥质粘土层作深层搅拌桩的止水帷幕，就能够够有效切断地下水的渗透途径，同时在基坑内配合明排水，就能够够有效避免坑底土体的隆起及涌土流砂现象。
三、水泥土围护墙的设计、计算方式1．设计参数(1)基坑围护采纳宽、8m深的深层搅拌桩，采纳格栅式结构，局部基坑深8.5m，采纳深层搅拌+五排土钉支护。
(2)地下车库围护结构采纳3.2m宽、7.5m深的深层搅拌桩，采纳格栅式结构。
(3)本工程采纳双头止水深层搅拌桩，横向间距为500mm，采纳425一般硅酸盐水泥，掺量为12%，水灰比。
(4)盖梁为20cm厚混凝土，钢筋网为单层双向Φ12@200。
(5)超过24h的施工冷缝采纳二喷三搅的施工工艺。
(6)在成桩15d后水泥土强度达到50%时方可开挖。
2．水泥土围护墙设计验算方式(1)主动土压力强度标准值的计算方式当坑外地表面为水平面，基坑围护墙背为竖直面时，由土体本身产生的主动土压力强度标准值e ak和由地表面均布荷载作用产生的主动土压力强度标准值e aqk,可按以下公式计算：ak aqkakaii akkq ekckhe=-∑=2)(γ式中e ak——计算点处由土体本身产生的主动土压力强度标准值（kPa），当e ak< 0时，一样取e ak=0；e aqk——计算点处由地表面均布荷载产生的主动土压力强度标准值（kPa）；γi——计算点以上各层土的重度（kN/m3）,地下水位以上土层取天然重度；地下水位下土层取浮重度；h i ——计算点以上各层土的厚度（m ）；q k ——坑外地表面均布荷载标准值（kN/m 2），应按实际情形取值，通常可按20kN/m2试算；k a ——计算点处土的主动土压力系数，取)245(tan 2ka k ϕ-=o ； φk ——计算点处土的内摩擦角标准值（o ），一样情形下按直剪固快实验的峰值平均值确信；c k ——计算点处土的粘聚力标准值（kPa ），一样情形下按直剪固快实验的峰值确信。

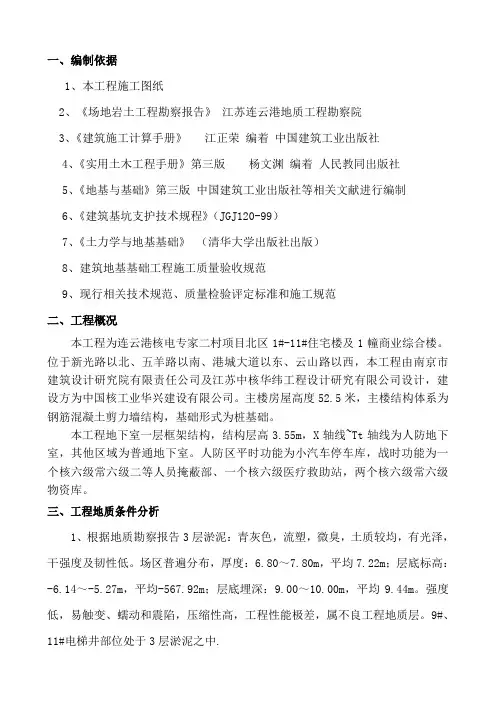

一、编制依据1、本工程施工图纸2、《场地岩土工程勘察报告》江苏连云港地质工程勘察院3、《建筑施工计算手册》江正荣编着中国建筑工业出版社4、《实用土木工程手册》第三版杨文渊编着人民教同出版社5、《地基与基础》第三版中国建筑工业出版社等相关文献进行编制6、《建筑基坑支护技术规程》（JGJ120-99）7、《土力学与地基基础》（清华大学出版社出版）8、建筑地基基础工程施工质量验收规范9、现行相关技术规范、质量检验评定标准和施工规范二、工程概况本工程为连云港核电专家二村项目北区1#-11#住宅楼及1幢商业综合楼。
位于新光路以北、五羊路以南、港城大道以东、云山路以西，本工程由南京市建筑设计研究院有限责任公司及江苏中核华纬工程设计研究有限公司设计，建设方为中国核工业华兴建设有限公司。
主楼房屋高度52.5米，主楼结构体系为钢筋混凝土剪力墙结构，基础形式为桩基础。
本工程地下室一层框架结构，结构层高3.55m，X轴线~Tt轴线为人防地下室，其他区域为普通地下室。
人防区平时功能为小汽车停车库，战时功能为一个核六级常六级二等人员掩蔽部、一个核六级医疗救助站，两个核六级常六级物资库。
三、工程地质条件分析1、根据地质勘察报告3层淤泥：青灰色，流塑，微臭，土质较均，有光泽，干强度及韧性低。
场区普遍分布，厚度：6.80～7.80m，平均7.22m；层底标高：-6.14～-5.27m，平均-567.92m；层底埋深：9.00～10.00m，平均9.44m。
强度低，易触变、蠕动和震陷，压缩性高，工程性能极差，属不良工程地质层。
9#、11#电梯井部位处于3层淤泥之中.2、地基土评价1层碎块石填土：土质不匀，松散，压缩性不均且高，工程性能差；2层黏土：压缩性高，工程性能较差；3层淤泥：压缩性高，工程性能极差；4层黏土：压缩性中高，工程性能一般； 5层含砂姜黏土3、 9#、11#从-2.5米起处于3层淤泥中,开挖十分困难.四、施工方法1、本工程电梯井长度为5.3m，宽度为3 m；电梯井从基坑地面标高-3.42m开挖至标高-5.92 m，局部开挖-6.32m。
电梯井建筑施工方案电梯井建筑施工方案一、前期准备1.1 工程背景电梯井作为承载电梯安装和运行的基础设施，是现代建筑中必不可少的一部分。
本项目选址为新建住宅楼，需要建设一座电梯井。
1.2 工程目标本施工方案旨在确保电梯井的建设按照相关法规和要求进行，同时保证施工安全、质量可靠、进度合理，为后续电梯安装提供优秀的基础条件。
1.3 工程范围本工程的施工范围主要包括：土方开挖、基坑支护、混凝土浇筑、抹灰、防水、机电施工等。
二、施工工艺2.1 土方开挖根据设计要求和现场实际情况，采用机械开挖方式进行土方开挖。
为了确保开挖质量和安全，进行工程技术交底和培训，严格按照施工图纸的要求进行开挖。
2.2 基坑支护基坑支护采用钢支撑和垂直砼悬浇方法，根据设计要求选择合适的支撑方案，提前制定支撑方案和作业程序，并进行测量和检测，确保支撑的稳定性和安全性。
2.3 混凝土浇筑混凝土浇筑包括基础、墙体和楼板的浇筑。
选用适宜的混凝土配合比，确保混凝土的强度和耐久性。
在浇筑前进行模板安装、钢筋绑扎和检查，并在浇筑后进行养护。
2.4 抹灰电梯井内墙面采用水泥砂浆抹灰，确保墙面的平整度和强度。
抹灰前进行墙面处理，包括清理、涂刷防水涂料，保证墙面的干燥和防潮。
2.5 防水根据要求，在电梯井内墙地交界处进行防水处理。
选用合适的防水材料，确保防水层的完整性和可靠性。
在施工过程中，注意防水材料的质量和施工工艺，保证防水效果。
2.6 机电施工机电施工包括电梯轨道安装、电线管道布置、配电、灯光安装等。
根据电梯井内的设计要求和施工图纸进行施工，确保机电设备的安装正确和质量可靠。
三、安全与质量控制3.1 安全控制施工过程中，严格遵守相关安全规定，做到规范施工、人员装备齐全、安全防护措施到位。
制定安全技术措施和操作规程，指导施工人员进行安全作业，加强现场安全监管和管理。
3.2 质量控制在施工过程中，建立质量控制体系，按照设计要求和施工规范进行施工，确保施工质量。
土方开挖及基坑支护施工方案(2)
1. 背景
土方开挖和基坑支护是土木工程中重要的工程环节，合理施工方案能够保证工
程的顺利进行，同时也能保障工程安全。
本文将从土方开挖和基坑支护施工方案方面展开讨论，介绍具体的操作步骤和注意事项。
2. 施工步骤
2.1 土方开挖
•确定开挖范围：根据设计图纸确定土方开挖范围，标记出开挖边界。
•清理场地：清除开挖范围内的障碍物，确保施工区域通畅。
•进行挖掘：根据设计要求，采用合适的挖掘机具进行土方开挖，控制开挖深度和坡度。
2.2 基坑支护
•确定基坑尺寸：根据设计要求确定基坑的尺寸和形状。
•安装支撑结构：根据基坑深度和周围环境情况选择合适的支护结构，例如支撑桩、挡土墙等。
•加固处理：根据地质条件和工程要求进行基坑墙体的加固处理，确保支护结构的稳定性。
3. 注意事项
•安全第一：施工中要严格遵守安全操作规程，保障施工人员和周围环境的安全。
•遵循设计要求：施工过程中需严格按照设计要求进行，确保工程质量。
•监测和调整：施工过程中需要定期监测基坑支护结构的稳定情况，及时调整施工方案。
4. 结束语
土方开挖和基坑支护施工是土木工程中重要的施工环节，合理的施工方案能够
保证工程的顺利进行和安全性。
本文介绍了土方开挖和基坑支护的施工步骤和注意事项，希望对相关从业人员有所帮助。

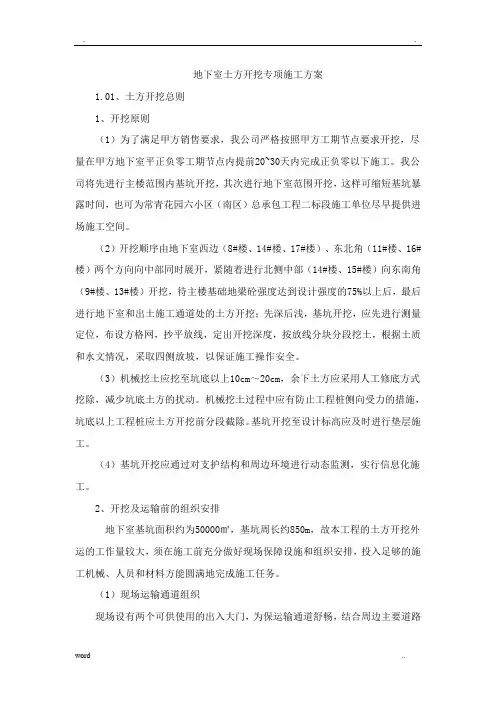

地下室土方开挖专项施工方案1.01、土方开挖总则1、开挖原则（1）为了满足甲方销售要求，我公司严格按照甲方工期节点要求开挖，尽量在甲方地下室平正负零工期节点内提前20~30天内完成正负零以下施工。
我公司将先进行主楼范围内基坑开挖，其次进行地下室范围开挖，这样可缩短基坑暴露时间，也可为常青花园六小区（南区）总承包工程二标段施工单位尽早提供进场施工空间。
（2）开挖顺序由地下室西边（8#楼、14#楼、17#楼）、东北角（11#楼、16#楼）两个方向向中部同时展开，紧随着进行北侧中部（14#楼、15#楼）向东南角（9#楼、13#楼）开挖，待主楼基础地梁砼强度达到设计强度的75%以上后，最后进行地下室和出土施工通道处的土方开挖；先深后浅，基坑开挖，应先进行测量定位，布设方格网，抄平放线，定出开挖深度，按放线分块分段挖土，根据土质和水文情况，采取四侧放坡，以保证施工操作安全。
（3）机械挖土应挖至坑底以上10cm～20cm，余下土方应采用人工修底方式挖除，减少坑底土方的扰动。
机械挖土过程中应有防止工程桩侧向受力的措施，坑底以上工程桩应土方开挖前分段截除。
基坑开挖至设计标高应及时进行垫层施工。
（4）基坑开挖应通过对支护结构和周边环境进行动态监测，实行信息化施工。
2、开挖及运输前的组织安排地下室基坑面积约为50000㎡，基坑周长约850m，故本工程的土方开挖外运的工作量较大，须在施工前充分做好现场保障设施和组织安排，投入足够的施工机械、人员和材料方能圆满地完成施工任务。
（1）现场运输通道组织现场设有两个可供使用的出入大门，为保运输通道舒畅，结合周边主要道路的情况，将场地东侧靠东南角的大门设为土方运输主要出入口，沿着场地内修筑3条砼施工便道，保证运土路段能双向行驶；在南侧基坑中部设一条挖土机械和运输车辆进出基坑的临时便道与现场铺筑的砼施工道路贯通，宽10m，利用现场已有的拆迁后砼渣、砖渣进行铺筑加固，以便载重汽车行走。

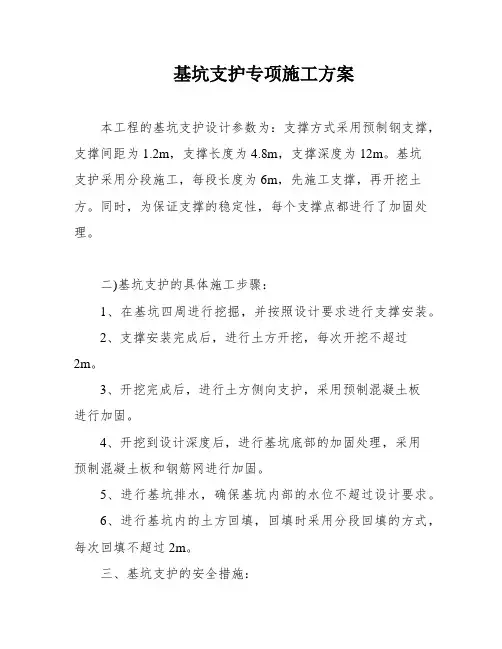

基坑支护专项施工方案本工程的基坑支护设计参数为：支撑方式采用预制钢支撑，支撑间距为1.2m，支撑长度为4.8m，支撑深度为12m。
基坑支护采用分段施工，每段长度为6m，先施工支撑，再开挖土方。
同时，为保证支撑的稳定性，每个支撑点都进行了加固处理。
二)基坑支护的具体施工步骤：1、在基坑四周进行挖掘，并按照设计要求进行支撑安装。
2、支撑安装完成后，进行土方开挖，每次开挖不超过2m。
3、开挖完成后，进行土方侧向支护，采用预制混凝土板进行加固。
4、开挖到设计深度后，进行基坑底部的加固处理，采用预制混凝土板和钢筋网进行加固。
5、进行基坑排水，确保基坑内部的水位不超过设计要求。
6、进行基坑内的土方回填，回填时采用分段回填的方式，每次回填不超过2m。
三、基坑支护的安全措施：1、在施工期间，工地周围设置围挡，并设置警示标志，确保施工现场的安全。
2、施工期间，进行定期检查，及时发现并处理施工中的安全隐患。
3、在施工现场设置专人负责安全管理，确保施工过程中的安全。
同时，进行文明施工，保持施工环境的整洁和卫生。
以上是XXX基坑支护专项施工方案，本方案严格按照设计要求和安全规范进行施工，确保施工质量和安全。
1、地下室底板标高为-3.900m，而原自然地面至基坑开挖底面标高为-2.600m。
2、以下是基坑支护节点剖面图。
3、这是XXX基坑支护专项施工方案。
4、本工程采用1:0.75自然放坡的方式进行浅基坑支护，基坑周边3m范围内不得堆放重物。
堆放范围内应按照设计图纸《材料堆放处基坑支护剖面图》进行特殊加固。
5、考虑到基坑开挖时可能在雨季期间，为了防止基坑坡壁土方滑坡，坡面采用人工批1:2.5水泥砂浆15～30mm厚。
二)基坑支护施工要求：1．护坡批荡施工(非材料堆放处)：1、施工放线：以规划控制点为依据，按照设计方案的开挖边线位置放线，并分段引出固定点，以减少施工累计误差。
2、清障：清理基坑边坡松动泥土，用手铲或其他工具压平压实。
深基坑支护及土方开挖专项施工方案(最终定稿)一、前言深基坑支护及土方开挖是土木工程中重要的施工环节，对于确保工程施工的安全、顺利进行起着至关重要的作用。
本文将针对深基坑支护及土方开挖的专项施工方案进行详细的介绍和分析，旨在为工程的实施提供可行性和指导性的建议。
二、深基坑支护方案1. 选用支护形式根据工程需要和场地条件，我们拟定采用XXXX型式作为深基坑的支护方式。
这种支护形式在类似工程实践中已经得到验证，具有较高的稳定性和安全性。
2. 材料选择支护材料的选择是支护方案中至关重要的一环。
我们建议选用XXX材料作为支护材料，其具有较好的耐久性和承载能力，能够满足工程的需求。
3. 支护施工工艺支护施工的工艺流程需要科学合理，以确保支护结构的质量和稳定性。
我们将严格按照支护设计要求进行施工，采取XXXX等措施，保证支护工程的顺利进行。
三、土方开挖方案1. 土方开挖顺序土方开挖的顺序需要根据地质条件和工程要求合理安排。
我们将首先进行XXXX区域的土方开挖，然后逐步向外扩展，以确保工程的整体稳定性。
2. 开挖设备选择针对不同地质条件和开挖范围，我们将选用适当的开挖设备，确保土方开挖的效率和质量。
具体开挖设备的选择将根据现场实际情况进行调整。
3. 土方处理开挖后的土方需要及时处理，避免对周边环境造成影响。
我们将采取XXXX方式对土方进行处理，确保环境保护和施工安全。
四、总结深基坑支护及土方开挖是工程施工中重要的环节，需要我们认真设计和施工，确保工程的安全进行。
我们将按照以上方案进行实施，并密切监控施工过程，以确保工程的顺利完成。

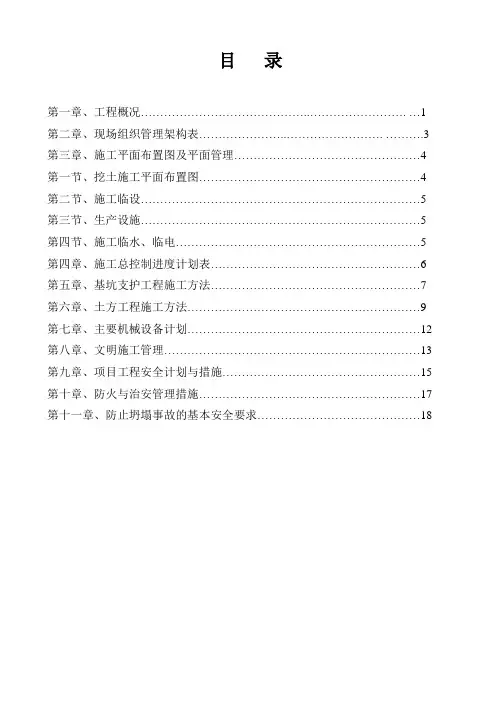

目录第一章、工程概况..................................................................... (1)第二章、现场组织管理架构表................................................ . (3)第三章、施工平面布置图及平面管理 (4)第一节、挖土施工平面布置图 (4)第二节、施工临设 (5)第三节、生产设施 (5)第四节、施工临水、临电 (5)第四章、施工总控制进度计划表 (6)第五章、基坑支护工程施工方法 (7)第六章、土方工程施工方法 (9)第七章、主要机械设备计划 (12)第八章、文明施工管理 (13)第九章、项目工程安全计划与措施 (15)第十章、防火与治安管理措施 (17)第十一章、防止坍塌事故的基本安全要求 (18)第一章工程概况一、项目概况本工程位于黄埔区荔联街开发区东区宏明路，本工程基坑东边长157.7m，西边长147.7m，南、北长各59.5m。
建筑面积为43843.5㎡,地下室一层(面积为8789㎡)，地上四层、局部五层(建筑面积为35054.5㎡)，建筑总高度(屋顶层26m，女儿27m)。
整个建筑平面呈矩形，基础结构为高强砼预应力管桩PHC-AB 400(95)，上部结构为钢筋砼框架结构，中堂为钢结构屋面约867㎡,外立面局部为玻璃幕墙。
地下室底板底标高-3.900m，按穗开规提供的高程±0.000=11.400m，即开挖深度为2.6m(原自然地坪面高为-1.3m)详见基坊支护大样图。
二、地质地貌概况1、根据广州市地质勘察基础工程公司《岩土工程勘察报告》所揭示，本工程地质条件较好，地层自上而下为：(1)、填土层①、素填土(少量杂填土)：埋深0.50m，层底埋深厚0.5～5.40m.。
(2)、冲积层①、粉质粘土层：厚度0.30～9.75m，平均2.44m，层底埋深3.16～12.15m，层底标高-2.24～6.78m。
目录一、工程概况 (2)二、编制说明及依据 (3)三、钢板桩支护施工 (4)四、基础土方开挖施工 (9)五、注意事项 (12)六、电梯井承台钢板桩支护布置图 (13)七、电梯井钢板桩支护计算书 (14)一、工程概况1、工程建设概况2、工程规模：本工程为现浇钢筋混凝土框剪结构，建筑面积96502.21m2，总高度97.95m，地下室层高3.8M，地上首层架空层层高3.4m，标准层层高1~2栋2.9m、8~9栋3.0m；结构板厚：地下室板厚为300mm、400mm；局部180mm，250mm,主体结构板厚2层为150mm，3层以上板厚为100mm；梁截面200×600mm；200×500mm；250×600mm等；地下室独立柱截面为600×600mm；700×600mm；900×700mm；800×700等3、承台深度统计底板厚度：500mm承台深度统计：二、编制说明及依据1、编制说明及目标1.1美的御海东郡花园地块一（二期高层住宅）工程地下室桩基础施已施工完毕，已做有基坑边坡支护工程，本施工方案主要为坑中坑电梯井位置承台及深度≥3.5M承台基坑土方开挖编制。
1.2本工程地下室底板厚度300mm~500mm，电梯井承台底深度为地下室底板面下3600mm.同时存在高度为3.0M~3.5M的承台。
1.3本工程地质情况较为复杂，粉质软土层厚度较厚，承台均在软土层内，且本工程地下室基坑靠近河道，地下水丰富。
综合上述情况，为确保工程能够安全、优质、高效完成，采取下列支护措施：1.3.1电梯井位置承台基坑及消防集水井采用6m长Ⅲ型拉森钢板桩支护，加一道支撑，详见附图；1.3.2其他承台按放坡开挖到承台底部，砌砖胎模。
1.3.3开挖承台土方时，人工配合小勾机挖土，基坑内工程桩两侧不能有超过0.5米高差的土。
因机械挖土没办法挖距围护桩50cm的土方，须人工配合及时清理。
外露桩要及时锯断，防止土方压断工程桩。
2、编制依据2.1美的御海东郡花园地块一（二期高层住宅）工程设计图纸；2.2建材广州地质工程勘察院编制的《岩土工程勘察报告》；2.3《建筑地基基础工程施工质量验收规范》（GB50202-2002）；三、钢板桩支护施工1、钢板桩施工要求1.1钢板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有施工工作面。
1.2基坑护壁钢板桩的平面布置形状应平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。
各周边尺寸应符合板桩模数。
1.3整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。
1.4采用拉森Ⅲ型钢板桩，钢板桩施工前应查明并避开施打位置没有需要保护的已有工程桩。
1.5钢板桩锁口不合格的应修整，检查合格后涂黄油。
1.6为使H钢围檩受力均匀，在钢板桩和H钢之间的孔隙采用钢板、钢筋填满。
1.7H钢围檩、钢管支撑和钢板采用Q235钢，焊条E43。
电梯井承台基坑钢板桩采用Q345，焊条采用E50。
1.8所有的焊接点要求按照《建筑钢结构焊接规程》（JGJ81-2002）进行焊接。
拉森钢板桩支护基坑施工参考图片：2、电梯井承台基坑钢板桩支护施工的顺序2.1钢板桩位置的定位放线，验线；2.2施打电梯井钢板桩顶至底板底标高；2.3钢板桩基坑内土方挖至檩条处、按设计标高安装支撑檩条；2.4基坑土方开挖、锯桩、测量桩定位坐标（桩坐标交监理复核确认，如有偏位桩或倾斜桩，由业主方处理）；2.5砼垫层、砌砖胎模、钢筋绑扎、浇砼；2.6承台与钢板桩间回填石屑；2.7拔除钢板桩；3、钢板桩的检验、吊装、堆放3.1钢板桩的检验对钢板桩，一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。
①外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。
检查中要注意：a）对打入钢板桩有影响的焊接件应予以割除；b）割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。
原则上要对全部钢板桩进行外观检查。
3.2钢板桩吊运装卸钢板桩宜采用两点吊。
吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。
吊运方式有成捆起吊和单根起吊。
成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。
3.3钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。
堆放时应注意：①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；②钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；③钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。
4、钢板桩施打拉森钢板桩施工关系到施工止水和安全，是本工程施工最关键的工序之一，在施工中要注意以下施工有关要求：4.1采用Ⅲ型6.0米长密扣拉森钢板桩。
拉森钢板桩采用履带式挖土机（带震动锤机）施打，施打前一定要熟悉地下工程桩的情况，认真放出准确的支护桩中线。
4.2打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。
4.3打桩前，在钢板桩的锁口内涂油脂，以方便打入拔出。
4.4在插打过程中随时测量监控每块桩的斜度不超过2%，当偏斜过大不能用拉齐方法调正时，拔起重打。
钢板桩打设的公差标准如下表所示。
钢板桩打设公差标准项目允许公差板桩轴线偏差土10Cm桩顶标高土10Cm板桩垂直度土2％4.5密扣且保证钢板桩顺利合拢；特别是工作井的四个角要使用转角钢板桩，若没有此类钢板桩，则用旧轮胎或烂布塞缝等辅助措施密封。
4.6打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。
4.7内支撑施工技术要求基坑应分段分层开挖，分层开挖厚度不得大于0.5m。
开挖至围檩及支撑位置后，安装围檩，然后施工安装支撑。
待支撑安装施工完成后，再进行下一步土方开挖。
内撑做法，焊接一段工字钢垫挡。
内撑的位置和高度按施工方案图设置。
电梯井基坑设置一道支撑。
5、钢板桩的拔除基坑回填后，要拔除钢板桩，以便重复使用。
拔除钢板桩前，应仔细研究拔桩方法顺序和拔桩时间及土孔处理。
否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给已施工的地下结构带来危害，并影响临近原有承台或工程桩的安全。
设法减少拔桩带土十分重要，目前主要采用灌水、灌砂措施。
5.1拔桩方法本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。
5.2拔桩时应注意事项①拔桩起点和顺序：对封闭式钢板桩墙，拔桩起点应离开角桩5根以上。
可根据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。
拔桩的顺序最好与打桩时相反。
②振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后边振边拔。
对较难拔除的板桩可先用柴油锤将桩振下100－300mm，再与振动锤交替振打、振拔。
有时，为及时回填拔桩后的土孔，当把板桩拔至比基础底板略高时暂停引拔，用振动锤振动几分钟，尽量让土孔填实一部分。
③起重机应随振动锤的启动而逐渐加荷，起吊力一般略小于减振器弹簧的压缩极限。
④供振动锤使用的电源为振动锤本身额定功率的1．2-2.0倍。
⑤对引拔阻力较大的钢板桩，采用间歇振动的方法，每次振动15min，振动锤连续不超过1．5h。
7、钢板桩土孔处理对拔桩后留下的桩孔，必须及时回填处理。
回填的方法采用填入法。
填入法所用材料为石屑。
四、基础土方开挖施工1、施工部署根据现场地质情况，分层开挖土方，每层厚度不大于50厘米。
地下室施工期间拟铺设6M宽的临时施工道路与主道路相连接，临时道路做法为80㎝厚的碎石砖渣，面铺废旧模板。
采用PC60型小型挖土机及ＰＣ１２０挖机开挖承台土方，人机配合，严禁挖土机碰伤桩体，靠近桩体边的淤泥由人工清理，用轻型车辆运输土方。
尽可能把施工过程出现工程桩偏移情况降到最低。
土方施工的顺序为：首先从塔楼位置开始开挖土方，一边开挖，一边施工承台垫层、砖胎模、回填土、板底垫层。
2、施工准备2.1做好土方开挖前应作好已挖土面标高测量确认工作。
2.2施工设备及工具的准备，如挖掘机、手推车、板式锄及园口锹、潜水泵等。
2.3开挖前应进行测量放线，设置控制定位轴线桩，放出挖土边线，经检查并办完预检手续。
2.4地面有滞水或有地下水时，要做好相应的排水和降低地下水位的措施。
滞水或地下水均排至原有边坡支护排水系统排水。
2.5夜间施工时，根据需要设置照明设施。
在危险区域设置警戒标志。
3、基础工程施工流程测量放线，验线→基坑土方机械开挖（人机挖土配合）→锯桩→测量桩坐标定位并交监理复核确认，如有偏位桩或倾斜桩，由业主方处理→桩检测合格→捣桩芯砼→承台地梁垫层砼→基底放线，验线→砖胎模→承台边回填土→板底垫层砼→→基础钢筋绑扎→止水钢板安装→后浇带、排水沟、集水井、挡土墙模板安装→底板混凝土浇筑。
4、施工方法及要点土方开挖的顺序、方法必须与施工方案相一致。
4.1开挖前用800mm厚碎石砖渣路基，上铺废旧模板，以防止勾机及车辆压断工程桩。
4.2在基坑开挖过程中，严格按分层开挖，每层厚小于0.5M，人工及时清理桩间高差土方，保证开挖深度均匀，以免造成土方横向挤压工程桩。
并加强坑壁的位移监测，一旦出现位移量较大或位移加速，应立即停止施工，加强观测并及时通知业主、监理会同设计部门研究补救措施。
4.3基坑土方开挖过程中，挖土机不可紧贴工程桩挖土，工程桩周边土体采用人工挖，以保证工程桩不受碰撞。
4.4本工程土方开挖采用机械与人工辅助开挖的方法。
4.5基坑开挖施工中，应经常测量和校核其平面位置、水平标高是否符合设计要求。
平面控制桩和水准点也应定期复测是否正确。
4.6基坑开挖注意不扰动基层土，以免土体变动。
5、地下水排水措施5.1为保证开挖后的基层质量，避免开挖后的表层土雨水下渗等情况发生，地下室基坑开挖后在基坑侧边留出水沟和集水坑，以便抽水。
5.2地下水及雨水的排水：坑中坑内采用坑内设集水坑用水泵降水方式排水。
底板排水采用明沟及集水坑用水泵降水方式排水。
6、土方回填施工顺序与方法6.1已施工的电梯井承台在拔除钢板桩前，经监理进行砼隐蔽验收后，才能回填。
6.2用小型勾机开挖后面基坑土方时将开挖的土方回填至已施工基坑周边，小型勾机已不能到达回填处的土方用塔吊配合人工回填。
7、承台施工与要求为保证支撑结构安全有效，承台施工应分步施工：先行施工支撑以下部分的承台，然后在已完成施工承台与基坑支护之间回填土方夯实，再拆除支撑，待整个承台施工完成后，再起拔钢板桩并即时用砂土对钢板桩桩位进行回填。
