钢结构施工图的绘制1.绘制单位钢结构设计图是由设计单位编制完成的；而钢结构施工详图是以前者为依据，一般由钢结构制造厂或施工单位深化编制完成，并直接作为加工与安装的依据。
施工详图应经原设计工程师会签及由合同文件规定的监理工程师批准后方可施工。
当需要修改时，制作加工单位应向原设计单位申报，经同意和签署文件后，修改方可生效。
2.施工布置图的绘制（1）绘制结构的平面、立面布置图，构件以粗单线或简单外形图表示，并在其旁侧注明标号，对规律布置的较多同号构件，也可以指引线统一注明标号。
（2）构件编号一般应标注在表示构件的主要平、剖面上，在一张图上同一构件编号不宜在不同图形中重复表示。
（3）因细节不同（如孔、切槽等）的构件均应单独编号，对安装关系相反的构件，一般可将标号加注角标来区别，杆件编号均应有字首代号，一般可采用同音的拼音字母，如刚架——GJ、檩条——LT、钢屋架一一GWJ、支撑一-ZC等。
（4）每一构件均应与轴线有定位的关系尺寸，对槽钢、C型钢截面应标示肢背方向。
（5）平面布置图一般可用1：100、1：200比例。
（6）图中剖面宜利用对称关系可参照关系或转折剖面简化图形。
3.钢结构构件图的绘制钢结构构件图应以粗实线进行绘制，同时满足下列要求：（1）每一构件均应按布置图上的构件编号绘制成详图，构件编号用粗线标注在图形下方，图纸内容及深度应能满足制造加工要求。
一般应包括：①构件本身的定位尺寸、几何尺寸；②标注所有组成构件的零件间的相互定位尺寸，连接关系；③标注所有零件间的连接焊缝符号及零件上的孔、洞及其相互关系尺寸；④标注零件的切口、切槽、裁切的大样尺寸；⑤构件上零件编号及材料表；⑥有关本图构件制作的说明（相关布置图号、制孔要求、焊缝要求等）。
（2）构件的图形应尽量按实际位置绘制，以有较多尺寸的一面为主要投影面，必要时再以顶视（底视）或侧视图作为补充技影，或另剖剖面图表示。
（3）构件与构件间的连接部位，应按设计图提供的内力及节点构造进行连接计算及螺栓与焊缝的布置，选定螺栓数量，焊脚厚度及焊缝长度；对组合截面构件还应确定缀板的截面与间距。
陕西虹程钢构工程有限公司详图设计规则第一章门式刚架1.制图空间的选择：绘制图纸时，必须在CAD的模型空间制图，保存和打印图纸时使用布局。
布局中只允许出现标题栏和构件列表。
关于细则参考附件1，附件2。
2.主钢构：2.1面对一榀刚架，我们在放样的时候首先是将我们需要放样的梁和柱从剖面图上取下来。
一般柱子都是柱底板在左，柱子向右倒。
保证通长的直翼缘水平。
2.2梁从图上取下的时候左右不变，保证上翼缘水平。
2.3对于高频焊接H型钢，应将腹板单独放样，放于构件的下方，标注长宽及开孔的位置，孔的大小。
非规则形状用虚线勾出下料尺寸。
对于型钢直接在构件整体上标注相应的尺寸。
对于弧形构件，应将构件分成若干等分，每份长200～500然后标注矢高。
2.4整根构件应详细的标注连接板的尺寸及焊接位置。
小件的位置用基线标注法标注，BL=0为起点，一般在翼缘的端头（非拼接板端头）小件必须标注定位尺寸。
外形控制线应该完整，且比例因子要正确。
2.5单个小件比如加劲肋，做小件图时候必须有一个边是水平的，非规则形状用虚线勾出下料尺寸。
部分较为复杂的小件要画小件图，小件图不用标明数量；当小件做为一个单独的构件出现在料单中的时候小件要标明数量。
对于一个小件板应该标明孔径和板厚和焊接侧。
拼接板上的两孔距离不能大于350mm否则要设计构造螺栓。
拼接板处的加劲肋为100*100为准。
斜拉撑孔当板厚小于等于5mm时候加补强垫片。
在梁的拼接板的地方要是有梁截面不相同的情况，拼接板的宽度与较宽的梁的翼缘宽度相同。
2.6在构件名称的下面需要标明构件的截面形式。
2.7构件列表中的标识顺序为OF IF WB BP SP EP ST PL GP 特殊构件。
在钢构清单中构件的顺序为柱、主梁、次梁、小件、高强螺栓、普通螺栓。
2.8构件列表中的板件尺寸必须和图上标注的一致。
所有构件标明之后合出总重。
2.9构件数量、质量及材质要和材料清单及平面布置图中的一致。
材料清单中要体现出构件的材质。
钢结构工程施工详图的设计深度、流程和绘制方法1．施工详图设计的深度及设计流程（1）钢结构施工详图的深度要遵照钢结构设计规范对构件的构造予以完善，通过设计图提供的内力进行焊缝计算或螺栓连接计算，以便确定杆件长度和连接板尺寸。
按便于施工的原则，并考虑运输和安装的能力确定构件的分段。
（2）通过制图将构件的整体形象，构件中各零件的加工尺寸和要求，零件间的连接方法等详尽地介绍给构件制作人员。
将构件所处的平面和立面位置，以及构件之间、构件与外部其他构件之间的连接方法等详尽地介绍给构件的安装人员。
（3）绘制钢结构施工详图的人员必须对钢结构加工制作、生产程序和安装方法有所了解，才能使绘制的施工详图实用。
（4）绘制钢结构施工详图关键在于“详”。
图纸是直接下料的依据，故尺寸标注要详细准确。
图纸表达要“意图明确”“语言精练”，要争取“最少的图形，最清楚地表达设计意图”，以减少绘制图纸工作量，达到提高设计人员劳动效率的目的。
施工详图设计的工作流程如图2-1所示。
图2-1 施工详图设计一般流程图2．钢结构施工详图的绘制钢结构施工详图的图纸内容包括：图纸目录、总说明、锚栓布置图、构件布置图、安装节点图、构件详图。
1.总说明包括但不限于以下内容：（1）设计依据。
（2）工程概况。
（3）结构选用钢材的材质和牌号要求。
（4）焊接材料的材质和牌号要求，或螺栓连接的性能等级和精度类别要求。
（5）结构构件在加工制作过程的技术要求和注意事项。
（6）结构安装过程中的技术要求和注意事项。
（7）对构件质量检验的手段、等级要求，以及检验的依据。
（8）构件的分段要求及注意事项。
（9）钢结构的除锈和防腐以及防火要求。
（10）其他方面的特殊要求与说明。
2.锚栓布置图锚栓布置图是根据设计图进行设计，必须表明整个结构物的定位轴线和标高。
在施工详图中必须表明锚栓中心与定位轴线的关系尺寸、锚栓之间的定位尺寸。
绘制锚栓详图标明锚栓长度，在螺纹处的直径及埋设深度的圆钢直径、埋设深度以及锚固弯勾长度，标明双螺母及其规格，如果同一根柱脚有多个锚栓，则在锚栓之间应设置固定架，把锚栓的相对位置固定好，固定架应有较好的刚度，固定架标明其标高位置，然后列出材料表。

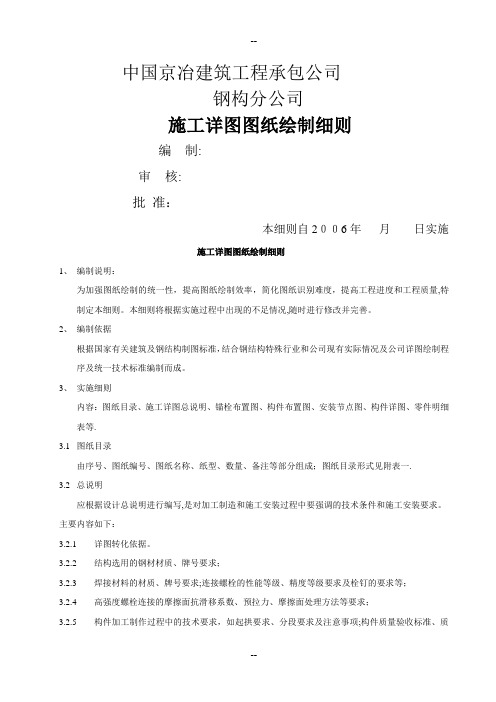

中国京冶建筑工程承包公司钢构分公司施工详图图纸绘制细则编制:审核:批准：本细则自2００6年月日实施施工详图图纸绘制细则1、编制说明：为加强图纸绘制的统一性，提高图纸绘制效率，简化图纸识别难度，提高工程进度和工程质量,特制定本细则。
本细则将根据实施过程中出现的不足情况,随时进行修改并完善。
2、编制依据根据国家有关建筑及钢结构制图标准，结合钢结构特殊行业和公司现有实际情况及公司详图绘制程序及统一技术标准编制而成。
3、实施细则内容：图纸目录、施工详图总说明、锚栓布置图、构件布置图、安装节点图、构件详图、零件明细表等.3.1图纸目录由序号、图纸编号、图纸名称、纸型、数量、备注等部分组成；图纸目录形式见附表一.3.2总说明应根据设计总说明进行编写,是对加工制造和施工安装过程中要强调的技术条件和施工安装要求。
主要内容如下：3.2.1详图转化依据。
3.2.2结构选用的钢材材质、牌号要求；3.2.3焊接材料的材质、牌号要求;连接螺栓的性能等级、精度等级要求及栓钉的要求等；3.2.4高强度螺栓连接的摩擦面抗滑移系数、预拉力、摩擦面处理方法等要求；3.2.5构件加工制作过程中的技术要求，如起拱要求、分段要求及注意事项;构件质量验收标准、质量等级及检测手段；3.2.6钢结构安装过程中的技术要求和注意事项；3.2.7钢结构的防火、除锈及防腐要求和注意事项等；3.2.8其他要求,如运输要求等.3.3地脚螺栓布置图绘制地脚螺栓布置图应根据设计施工图进行绘制。
主要内容如下：3.3.1.整个结构物的定位轴线和标高；3.3.2.地脚螺栓中心与定位轴线的尺寸关系,地脚螺栓之间的定位尺寸；3.3.3.绘制地脚螺栓详图，表明地脚螺栓长度、螺纹直径、圆钢直径、弯钩长度及埋设深度，标明双螺母及垫片的规格;3.3.4.绘制地脚螺栓固定架及埋设标高；3.3.5.绘制出二次灌浆层的尺寸及要求等；3.3.6.列出材料表3.4结构布置图绘制3.4.1.平面、立面布置图的绘制主要供现场安装用，以钢结构设计、施工图为依据,以同一类构件系统（如屋面、刚架、各层平台、支撑等）为绘制对象，绘制出本系统构件的平面和立面、剖面布置图，并对所有构件进行编号。
钢结构绘图规则1.适用范围1.1 本规则适用于纯钢结构或建筑钢结构但以钢结构图纸形式出图时。
1.2 在客户没有特殊规定或要求时。
1.3 客户有规定，但与本规则一致或用本规则绘制的图纸最终很容易转化时。
2.基本要求2.1 图纸必须正确、简洁、合理。
Auto CAD 设置要保证其通用性及可修改性。
同一工程其图面风格保持一致。
下面的有些设置值规定了范围，但在一个工程项目必须是定值。
3.Auto CAD设置基本要求3.1 根据对象类型分层绘制。
3.2 所有对象之颜色、线型、线宽必须随层。
3.3 采用线型比例对应图纸主比例的线型。
3.4 图形电子文件要确保所有单位AutoCAD都能打开，图中不含外单位不能使用的信息，如自编的型文件、非Auto CAD缺省字体或非常用字体，更不得含非AutoCAD对象。
4.图层4.1 系统缺省的0层一般不要使用。
4.2 图层设置遵循一定的规则。
4.2.1 除客户特殊要求外，图层命名如下：a. 实际构件：颜色编号＋线型名称，当线型为实线COUNTINUOUS时线型名省去。
如1-PHANTOM , 2-DASHED , 3-CENTER, 4 , 7；b. 尺寸标注：DIMENSION ；c. 文字说明：颜色编号＋NOTE, 当颜色编号为7（白色）时颜色编号省去。
如：2-NOTE , 5-NOTE , NOTE ；d. 图框：缺省取 TITLE ；e. 视口框线：VIEW , 当使用图纸空间时，把视口框线放置在 VIEW 层内并将其关闭。
f. 特殊图层：指由二次开发程序自动生成的图层。
4.3 只要做到不同类构件用不同的颜色线型区分开，用《分层随层处理2003》软件可以自动生成图层，不必刻意建立图层。
5.线型5.1 线型全局比例因子对应图纸主比例，即1：100的图纸其线型比例即为100。
5.2 对象缩放比例：1.0 。
5.3 当个别线条过短不能显示其线型时，仅修改此线条特性。
5.3 线型文件;; STRUCTURE.LIN;; Ver. 1.0 ---Structure Linetype file;;;; 5/20/98 - By CYN;;*CENTER,Center, _____ _ _____ _ _____ _ _____ _ _____ _ _____ _ ______A,20,-1,.8,-1*CENTER1,Center1,___ _ ___ _ ___ _ ___ _ ___ _ ___ _ ___ _ ___ _ _____A,10,-1,.5,-1*CENTER2,Centre2,__ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ __ _ ___A,5,-1,.5,-1*DASHED,Dashed,___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___A,5,-1.5*DASHED1,Dashed1,__ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __A,3,-1*DASHED2,Dashed2,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _A,2,-1*DASHED3,Dashed3,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _A,1,-1*DOT,Dot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A, 0, -5*DOT1,Dot (.5x) .......................................................A, 0, -2.5*HIDDEN,Hidden, ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ____A,5,-3*HIDDEN1,Hidden1,__ __ __ __ __ __ __ __ __ __ __ __ __ __A,2,-1*HIDDEN2,Hidden2,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _A,1,-.8*PHANTOM,Phantom,____ _ _ _____ _ _ _____ _ _ _____ _ _ _____ _ _ ____A,15,-1.5,.8,-1.5,.8,-1.5*PHANTOM1,Phantom1, ___ _ _ ___ _ _ ___ _ _ ___ _ _ ___ _ _ ___ _ _ __A,7,-1,.5,-1,.5,-1*PHANTOM2,Phantom2, __ ..__ ..__ .. __ .. __.. __.. __..__.. __ .. ___A,3,-1,.4,-1,.4,-1*PHANTOM3,Phantom3, __ ..__ ..__ .. __ .. __.. __.. __..__.. __ .. ___A,2,-1,.3,-1,.3,-1*RAIL,*Mline->Rail Linetype, __ __ __ __ __ __ __ __ __ __ __A,7,-7*RAIL1,*Mline->Rail Linetype,__ __ __ __ __ __ __ __ __ __ __A,5,-56.文字6.1 基本设置6.1.1 文字设置要尽量简单，类型少，不得有重复设置。
2．钢结构施工详图的绘制方法钢结构施工详图的绘制应遵守以上的基本规定，并参照下面的基本方法进行:（1）布置图的绘制方法①绘制结构的平面、立面布置图，构件以粗单线或简单外形图表示，并在其旁侧注明标号，对规律布置的较多同号构件，也可以指引线统一注明标号。
②构件编号一般应标注在表示构件的主要平面和剖面图上，在一张图上同一构件编号不宜在不同图形中重复表示。
③同一张布置图中，只有当构件截面、构造样式和施工要求完全一样时才能编同一个号，只要尺寸略有差异或制造上要求不同（例如有支撑屋架需要多开几个支撑孔）的构件均应单独编号，对安装关系相反的构件，一般可将标号加注角标来区别，杆件编号均应有字首代号，一般可采用同音的拼音字母。
④每一构件均应与轴线有定位的关系尺寸，对槽钢、C型钢截面应标示肢背方向。
⑤平面布置图一般可用1：100或1：200的比例；图中剖面宜利用对称关系，参照关系或转折剖面简化图形。
⑥一般在布置图中，根据施工的需要，对于安装时有附加要求的地方、不同材料构件连接的地方及主要的安装拼接接头的地方宜选取节点进行绘制。
（2）构件图的绘制方法①构件图以粗实线绘制。
构件详图应按布置图上的构件编号按类别依次绘制成，不应前后颠倒随意顺手拈来画。
所绘构件主要投影面的位置应与布置图相一致，水平者，水平绘制，垂直者，垂直绘制，斜向者，倾斜绘制。
构件编号用粗线标注在图形下方。
图纸内容及深度应能满足制造加工要求。
绘制内容应包括：构件本身的定位尺寸、几何尺寸；标注所有组成构件的零件间的相互定位尺寸，连接关系；标注所有零件间的连接焊缝符号及零件上的孔、洞及其相互关系尺寸；标注零件的切口、切槽、栽切的大样尺寸；构件上零件编号及材料表；有关本图构件制作的说明（如相关布置图号、制孔要求、焊缝要求等）。
②构件图形一般应选用合适的比例绘制，常采用的比例有1：20、1：15、1：50等，一般规定如下：构件的几何图形采用1：20~1：25；构件截面和零件采用1：10~1：15；零件详图采用1：5。
钢结构详图绘制规则在钢结构工程中，详图绘制是十分重要的一个环节，它是设计、生产、安装和验收等各个阶段的重要依据。
因此，正确、规范的绘制详图对于保证工程安全质量和顺利实施具有至关重要的意义。
本文将详细介绍钢结构详图绘制的规则。
1. 绘图基本原则1.1 绘图应力求简洁明了，表达清晰，尽可能减少不必要的图形、文字和符号。
1.2 绘图尺寸应准确，符合国家规定的比例尺标准，尺寸标注应与结构图形的实际尺寸相符，并符合行业标准要求。
在绘制过程中，应注意尺寸链的正确性和清晰性。
1.3 绘图应统一化，符合国家现行标准，符合行业统一标准。
如图形符号、交汇线的位置、箭头方向、文字大小、字形、符号等。
1.4 绘图质量要求高，图样应有一定的美感和艺术感，英文字母、数字要规范，写字工整、清晰。
图样规范、标注规范、尺寸标注劲度清晰。
2. 绘图方法2.1 绘制方式：手绘、计算机辅助绘图。
2.2 计算机辅助绘图时应选择专业绘图软件，如CAD等，避免使用较为简单的画图软件。
2.3 绘图比例应符合规定，常用的绘图比例有 1:50、1:100、1:200、1:500。
2.4 符号标注应符合钢结构图样绘制规范，常用的符号有半圆、方块、三角形等，其意义应符合标准要求。
2.5 尺寸标注应用CAD软件自动标注，标注符号应符合国家标准要求，字体大小要适宜，误差要符合要求，尺寸线的位置要符合标准。
3. 图纸的分类和内容3.1 钢结构半详图：由图层、荷载及其转移方向、梁、柱等单元构件的轮廓和一些重要的局部细节等组成，图纸中标出了构件之间的距离和圆心距离等尺寸信息，但是缺乏程序上的重要细节。
3.2 钢结构结构详图：是更为详细、准确的图纸。
其内容包含如：结构尺寸、标高、钢材品种、型号和规格、对接缝标识等。
详图还要标注的是各构件的编号和与之有关的附加信息等。
3.3 附图：由于详图图纸的大小和细节限制，一些细节需要在附图中绘制，如细节放大图、特殊构造图和重要节点图等。
钢结构绘图规则1. 适用范围1.1 本规则适用于纯钢结构或建筑钢结构但以钢结构图纸形式出图时。
1.2 在客户没有特殊规定或要求时。
1.3 客户有规定,但与本规则一致或用本规则绘制的图纸最终很容易转化时。
2. 基本要求2.1 图纸必须正确、简洁、合理。
Auto CAD 设置要保证其通用性及可修改性。
同一工程其图面风格保持一致。
下面的有些设置值规定了范围,但在一个工程项目必须是定值。
3.Auto CAD设置基本要求3.1 根据对象类型分层绘制。
3.2 所有对象之颜色、线型、线宽必须随层。
3.3 采用线型比例对应图纸主比例的线型。
3.4 图形电子文件要确保所有单位 AutoCAD 都能打开,图中不含外单位不能使用的信息,如自编的型文件、非 Auto CAD缺省字体或非常用字体,更不得含非AutoCAD 对象。
4. 图层4.1 系统缺省的 0层一般不要使用。
4.2 图层设置遵循一定的规则。
4.2.1 除客户特殊要求外,图层命名如下:a. 实际构件:颜色编号+线型名称,当线型为实线 COUNTINUOUS 时线型名省去。
如 1-PHANTOM , 2-DASHED , 3-CENTER, 4 , 7;b. 尺寸标注:DIMENSION ;c. 文字说明:颜色编号+NOTE, 当颜色编号为 7(白色时颜色编号省去。
如:2-NOTE , 5-NOTE , NOTE ;d. 图框:缺省取 TITLE ;e. 视口框线:VIEW , 当使用图纸空间时,把视口框线放置在 VIEW 层内并将其关闭。
f. 特殊图层:指由二次开发程序自动生成的图层。
4.3 只要做到不同类构件用不同的颜色线型区分开,用《分层随层处理 2003》软件可以自动生成图层,不必刻意建立图层。
5. 线型5.1 线型全局比例因子对应图纸主比例,即 1:100的图纸其线型比例即为 100。
5.2 对象缩放比例:1.0 。
5.3 当个别线条过短不能显示其线型时,仅修改此线条特性。
中国京冶建筑工程承包公司钢构分公司施工详图图纸绘制细则编制：审核：批准：本细则自2006年月日实施施工详图图纸绘制细则1、编制说明：为加强图纸绘制的统一性，提高图纸绘制效率，简化图纸识别难度，提高工程进度和工程质量，特制定本细则。
本细则将根据实施过程中出现的不足情况，随时进行修改并完善。
2、编制依据根据国家有关建筑及钢结构制图标准，结合钢结构特殊行业和公司现有实际情况及公司详图绘制程序及统一技术标准编制而成。
3、实施细则内容：图纸目录、施工详图总说明、锚栓布置图、构件布置图、安装节点图、构件详图、零件明细表等。
3.1图纸目录由序号、图纸编号、图纸名称、纸型、数量、备注等部分组成；图纸目录形式见附表一。
3.2总说明应根据设计总说明进行编写，是对加工制造和施工安装过程中要强调的技术条件和施工安装要求。
主要内容如下：3.2.1详图转化依据。
3.2.2结构选用的钢材材质、牌号要求；3.2.3焊接材料的材质、牌号要求；连接螺栓的性能等级、精度等级要求及栓钉的要求等；3.2.4高强度螺栓连接的摩擦面抗滑移系数、预拉力、摩擦面处理方法等要求；3.2.5构件加工制作过程中的技术要求，如起拱要求、分段要求及注意事项；构件质量验收标准、质量等级及检测手段；3.2.6钢结构安装过程中的技术要求和注意事项；3.2.7钢结构的防火、除锈及防腐要求和注意事项等；3.2.8其他要求，如运输要求等。
3.3地脚螺栓布置图绘制地脚螺栓布置图应根据设计施工图进行绘制。
主要内容如下：3.3.1.整个结构物的定位轴线和标高；3.3.2.地脚螺栓中心与定位轴线的尺寸关系，地脚螺栓之间的定位尺寸；3.3.3.绘制地脚螺栓详图，表明地脚螺栓长度、螺纹直径、圆钢直径、弯钩长度及埋设深度，标明双螺母及垫片的规格；3.3.4. 绘制地脚螺栓固定架及埋设标高； 3.3.5. 绘制出二次灌浆层的尺寸及要求等； 3.3.6. 列出材料表 3.4 结构布置图绘制 3.4.1.平面、立面布置图的绘制主要供现场安装用，以钢结构设计、施工图为依据，以同一类构件系统（如屋面、刚架、各层平台、支撑等）为绘制对象，绘制出本系统构件的平面和立面、剖面布置图，并对所有构件进行编号。
标出构件的定位轴线、标高和尺寸关系，列出构件表及必要的说明等。
○1构件以粗单线或简单外形图表示，并在其旁侧注明构件编号。
对有规律布置且多个同号的构件，可采用指引线引出统一注明标号（如屋面、墙面檩条的编号）；○2绘制结构布置图时，柱、柱间支撑可绘制在同一张图面上，屋面系统、吊车梁系统、刚架、各层平台及围护系统等应分开绘制，不得绘制在同一张图面上；○3平面图中应标出立面图的剖视位置，并应标明剖视位置所对应的立面图所在图纸编号； ○4平面或立面图上均应圈出节点索引符号； ○5通过平面图、立面图可以体现出任何一个构件的位置，能描述出建筑物每个侧面和断面的结构形式；○6应在平面图或立面图中标注出必要的说明； ○7在构件布置图中必须列出构件表，构件表的格式如下：（‘构件表’字体为5mm 高；其余字体2.5mm 高）3.4.2. 构件编号原则构件编号应由构件代号的汉语拼音字母为字首，构件所在位置的代号阿拉伯数字及由阿拉伯数字或小写英文字母为构件的后续编号等组成。
○1构件编号一般应标注在表示构件的主要平、立、剖面上，在同一张图上的同一构件编号不宜重复表示，编号必须连续，不得断号、重号；○2对于结构型式、各部分构造、几何尺寸、材料截面、零件加工、焊脚尺寸和长度完全一样的构件可以编为同一个号，否则应另行编号；○3对超长、超宽或超高的构件，若需要分段、分片制作、运输时，应将各段、各片分别编号；○4构件首字部代号的规定及构件编号举例：构件首字部代号规定如下：GJ Z—钢架柱，G Z—钢柱，KF Z—抗风柱，T Z—楼梯柱，GJ L—钢架梁，G L—钢梁，WJ L—屋架梁，T L—楼梯梁，KJ L—框架梁，Z L—层间主梁，C L—次梁，Q L—墙梁，SQ L—山墙梁，D L—吊车梁，X L—悬挑梁，WC(Z、H)L—屋面檩条（C、Z、H代表檩条型式），X G—系杆，SC—屋面水平支撑，ZC—柱间支撑，YC—隅撑，WLT—屋面拉条，QLT—墙面拉条，YP—雨篷，MK—门框，CD —车挡，CTL—气楼托梁，LB—楼梯，TG—天沟构件编号举例：5在平面布置图中：先编主梁，后编次梁和其他构件，先横向从左至右，后竖向自下而上；○6在立面布置图中：先编主要柱子，后编较小的柱子，先编大支撑，后编小支撑等；○7对于桁架结构，先下弦平面图，后上弦平面图，依次对屋架托梁、垂直支撑、系杆和水平支撑进行编号，后对檩条及拉条编号。
3.5安装节点图安装节点图是用以表达各构件间的相互连接关系，构件与外部构件的连接形式、连接方法、控制尺寸和标高等。
3.5.1表明构件现场或工厂的拼接节点。
3.5.2表明构件上开孔（洞）及局部加强的构造处理。
3.5.3表明构件上加劲肋的做法。
3.5.4表明抗剪键等布置与连接构造等。
3.6构件详图绘制3.6.1基本规定○1图纸幅面以A3为宜，不宜太大或太小。
当结构比较复杂时，可采用A3加长图纸幅面；当结构太简单时，可采用A4图纸幅面。
图签的形式及尺寸如下表所示（两种参考格式取一种）；（‘中国京冶建设工程承包公司钢构分公司’字体为5mm高；其余字体为2.5mm高）○2构件以粗实线绘制，图形中线条粗细、实虚要有明显的区别；○3每一构件均应按布置图上的构件编号绘制成详图，构件编号用中实线标注在图形下方，编号下方配一短粗线，见示例： GJZ3○4图纸内容及深度应满足制造加工要求：一般应包括：○a、构件本身的定位尺寸、几何尺寸；○b、标注所有组成构件零件间的相关定位尺寸和连接关系；○c、标注所有零件间的连接焊缝符号，零件上孔洞及其相互关系；○d、标注零件的切口、切槽裁剪的大样尺寸等；○f、有关本图构件制作的文字说明，如刨边、热煨等，无特殊情况应标注在标题栏的上方。
○5材料表绘制材料表是一张构件详图图纸上所用全部零件材料的汇总，材料表格形式及尺寸如下：（‘材料表’字体为5mm高；其余字体为2.5mm高）○a、构件编号：如编号太长可旋转900填写；○b、零件编号：按该构件详图上的零件号顺序填写；○c、截面尺寸：零件尺寸为零件加工后的尺寸，应考虑加工及展开长度等因素；板材按板宽×板厚填写，型材按型材截面×厚度填写等；○d、数量：此栏包括正、反两种。
两个零件的截面、长度完全相同，经加工后，为轴对称现象，则其中一个为正，另一个为反；○e、当出现多个构件共用同一个编号相同的零件时，可将与其他构件相同零件号集中填写于该构件材料表栏内的第一行，不写规格，只写编号、数量及构件重量之和，然后再填写其他零件号；○f、重量计算：单重：指一个零件的重量，一般计算到0.1kg合计：指多个相同零件重量的总和，一般计算到0.1kg○g、该张图纸中无连接螺栓时，螺栓表可省略。
○6、线型的规定○7、计量单位计量单位均采用国家法定计量单位；尺寸单位除标高以m为单位外，其余尺寸均以mm为单位，且尺寸标注时不再书写单位，尺寸精度标注到0.5mm ，采取0.3、0.8进位标注制； ○8、字体规定 ○a 、图面中所有汉字均采用宋体，标题栏中的图纸名称（工程名称）、单位名称、文字标头字头的字体高度为5mm,其余的字体高度为2～3mm ；○b 所有的数字均采用阿拉伯数字、宋体字母字体高度在2～3mm 之间； ○c 英文字母均采用小写英文字母，字体高度应与汉字、数字相匹配。
3.6.2尺寸线标注○1、详图中的尺寸表示由尺寸线、尺寸界线、尺寸起止点（450斜短线）组成，标注格式如下：○2、当尺寸数字与尺寸线、中心线等重合时，可将数字移出或断开线段，不得重叠在一起。
○3、对斜边尺寸应注明其斜度，表示方法见右例：○4 ○5、构件间以节点板相连接时，应在节点板连接孔中心线上注明斜度及相连接的构件号。
○6、对较复杂的零件或交汇尺寸应划出大样图3.6.3一个构件的尺寸标注宜分别标注出构件的控制尺寸，一般由三道尺寸线组成，由内向外，依次为：加工尺寸线、装配尺寸线、安装尺寸线如下图所示：当构件图形相同，仅零件布置或构件长度不同时，可用一个构件图形与多道尺寸线表示A、B、C……等多个构件，但最多不超过5件。
如下图所示：3.6.4构件零件编号○1、构件零件编号采用如右表示方法○12，标注在所需编号的零件旁边，当零件旁边空间较小无法标注时，可加指引线引出标注，如右表示方法：，零件编号较多时，多个编号要布置在统一水平或垂直位置上，用指引线引至各零件上；○2、对多图形的图面，应按从左至右，自上而下的顺序编制零件号；○3、先对主材编号，后对其他零件编号；○4、先型材后板材、钢管；先大后小，先厚后薄；○5、两个零件正反都有，只给正的零件编号；○6、对称关系的零件应编为同一零件号；○7、当一根构件分画于两张图上时，应视同一张图纸进行编号；3.6.5每张图纸中，零件尽量控制在一个视图上，各主要零件在构件图上不能表达清楚时，可采用剖视的形式表示出来，当表达清楚后，无需再画出零件图，无特殊情况的连接板或加劲肋等，不用单独画出详图示意；3.6.6相同的零部件在构件图中正反面都有时，如右侧所示标注，仅正面或反面单侧有时，可采用实、虚线表示即可；3.6.7图面中零件号、焊缝或其他标注的指引线标注示意举例：3.6.8定位轴线绘制平、立面布置图及构件位置时应标注轴线及构件定位轴线，详图轴线应以设计图为依据，轴线编号应以圆圈中英文字母表示柱列线，圆圈中数字表示柱行线。
3.6.9符号及投影详图中常用的符号有剖面符号、剖切符号、对称符号、折断省略符号及连接符号、索引符号等，同时还可以利用自然投影表示上、下及侧面的图形○1、剖面符号：用以表示构件主视图中无法看到或表达不清楚的截面形状及投影层次关系，剖面线用中实线绘制，编号、字体应比图中数字粗大一号，剖面的表示符号为：，其剖面详图的视图方向是以长线条为基准朝向数字方向；剖面详图应与剖面方向相同，不得旋转方向；○2、剖切符号：只是表达剖切处的截面形状、不作投影，以中实线绘制，剖切符号的表示符号为：，其剖切断面详图的视图方向为朝数字方向；剖切详图应与剖切方向相同，不得旋转方向；○3、平面图、立面图、装配图中的剖视、剖面号以数字表示，而产生的二次剖视、剖面号以英文字母表示；构件详图中的剖视、剖面号以英文字母表示，产生的二次剖视、剖面号以数字表示；○4、对称符号：若构件图形是中心对称的，可画出该图形的一半，并在对称轴上标注对称符号即可，对称符号的表示符号为：或○5、折断省略符号及连接符号：当构件长度且延长度方向形状相同时，可用折断省略线断开，省略绘制；若构件A与构件B只有某一端不同时，则可在构件A图形上确定一位置加连接符号（旗号），再将构件B中与构件A不同的位置以连接符号为基线绘制出来，即为构件B：○6、详图中的构件主视图投影面应与布置图的构件投影一致；○7、较长且复杂的格构式柱，若因图幅不能满足垂直绘制时，可以横放；○8、大型格构式构件在绘制详图时，应在图幅的左上角绘制单线几何图形，表明其几何图形及杆件内力；○9、索引符号：为表示详图中某一局部部位的节点大样或连接详图，并将节点放大表示。
