回流焊接工艺及无铅技术要求回流焊接是一种常见的电子组装工艺，旨在通过在电路板上加热的同一区域内同时完成焊接和热残留的去除。
回流焊接工艺的目的是确保焊接质量，并尽量减少热应力对电子器件造成的损害。
无铅焊接是一种环保型的回流焊接工艺，旨在取代含铅焊料并减少对环境的污染。
下面将详细介绍回流焊接工艺和无铅技术要求。
回流焊接工艺通常包括以下几个步骤：预热、焊接、冷却和清洗。
首先是预热阶段，通过加热电路板上的焊盘和元件至预定温度，以准备焊接。
焊接阶段是回流焊接的关键步骤，焊盘和元件表面的焊膏会熔化并形成焊点。
在此过程中，需要控制好温度和焊接时间，以确保焊接的质量。
冷却阶段是将焊点迅速冷却至室温，以固化焊膏。
最后是清洗阶段，通过去除焊接过程中产生的流动剂和焊膏残留物，以使电路板达到可靠的电气和机械性能。
无铅焊接是对传统含铅焊接的替代方案，以减少对环境的污染和人体健康的影响。
无铅焊料通常使用锡和其他合金元素的组合，以替代传统含铅焊料。
由于无铅焊料的熔点较低和流动性相对较差，需要对回流焊接工艺进行调整。
以下是无铅焊接技术的一些要求：1.温度控制：无铅焊接的温度一般较高，通常在240-260摄氏度之间。
需要确保焊接区域的温度能够达到要求，并且在焊接过程中保持稳定。
2.施加力度：由于无铅焊料的流动性较差，需要增加施加于元件的重量，以确保焊盘和元件之间能够良好接触。
3.回流焊炉的设计：无铅焊接需要的温度较高，而焊炉的设计应考虑到这一点，以确保工艺的可行性。
4.元件的选择：无铅焊接对元件有一定的要求，不同的元件可能需要适用于无铅焊接的制造工艺。
5.环境和健康安全：无铅焊接强调环保和健康安全，需要遵守相关的法规和标准，并对焊接工艺进行有效的控制和监测。
总之，回流焊接是一种常见的电子组装工艺，无铅焊接是其环保型的变体。
为了确保焊接质量和减少环境污染，需要对回流焊接工艺进行调整，并且遵守无铅焊接技术的要求。
这些要求包括温度控制、施加力度、焊炉设计、元件选择以及环境和健康安全等方面。
回流焊工艺流程回流焊是一种常用的表面贴装焊接工艺，广泛应用于电子产品的制造过程中。
它通过将电子元器件粘贴在PCB板上，并经过一定的预热和焊接过程来实现焊接。
以下将介绍回流焊的工艺流程。
首先，准备工作在进行回流焊之前，需要准备工作。
首先是准备好焊接设备，包括回流焊炉、PCB板，以及所需的电子元器件。
然后要对PCB板进行检查，确保没有任何缺陷或损坏，如裂纹、疏漏等。
如果有需要修复的地方，必须提前进行修复。
此外，还要准备好焊膏和焊锡丝等必要的焊接材料。
第二，粘贴元器件粘贴元器件是回流焊的第一步，也是最关键的一步。
首先，需要将PCB板放在一个固定的台座上，使其稳定。
然后，根据元器件的安装位置，在PCB板上涂抹适量的焊膏。
接下来，将电子元器件逐一放在焊膏上，确保位置准确。
在这个过程中，需要非常小心和细致，以确保元器件放置正确，没有错位或倾斜。
第三，预热阶段粘贴好所有元器件后，进入预热阶段。
此阶段的目的是使整个焊接区域达到适当的温度，以准备后续的焊接。
回流焊通常采用热风对PCB板进行加热。
根据焊接要求，预热时间和温度可以进行调整。
一般来说，预热的温度在100-180℃之间，预热时间在1-5分钟之间。
第四，焊接阶段预热完成后，进入焊接阶段。
焊接是回流焊的核心过程。
通过升温到适当的温度来烧结焊膏，并将焊膏中的焊锡熔化，使其与PCB板和元器件连接起来。
同时，焊锡中的助焊剂会起到去氧化和去污的作用，确保焊接质量。
焊接温度和时间取决于焊接质量要求和元器件的要求。
最后，冷却阶段焊接完成后，需要进行冷却。
冷却是回流焊过程中的最后一步，也是非常重要的一步。
它可以使焊接点冷却到室温，并使焊点与PCB板及元器件之间的连接得到巩固。
在冷却过程中，需要注意避免外力的干扰，以免焊接点受到损坏。
总结起来，回流焊工艺流程包括准备工作、粘贴元器件、预热阶段、焊接阶段和冷却阶段。
一次完整的回流焊过程需要注意每个环节的细节和要求，以确保焊接质量和稳定性。
回流焊机原理以及工艺1.什么是回流焊回流焊是英文Reflow是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
回流焊是将元器件焊接到PCB板材上，回流焊是对表面帖装器件的。
回流焊是靠热气流对焊点的作用,胶状的焊剂在一定的高温气流下进行物理反应达到SMD的焊接；之所以叫"回流焊"是因为气体在焊机内循环流动产生高温达到焊接目的。
回流焊机原理分为几个描述：（回流焊温度曲线图）A.当PCB进入升温区时，焊膏中的溶剂、气体蒸发掉，同时，焊膏中的助焊剂润湿焊盘、元器件端头和引脚，焊膏软化、塌落、覆盖了焊盘，将焊盘、元器件引脚与氧气隔离。
B.PCB进入保温区时，使PCB和元器件得到充分的预热，以防PCB突然进入焊接高温区而损坏PCB和元器件。
C.当PCB进入焊接区时，温度迅速上升使焊膏达到熔化状态，液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。
D.PCB进入冷却区，使焊点凝固此；时完成了回流焊。
2.回流焊机流程介绍回流焊加工的为表面贴装的板，其流程比较复杂，可分为两种：单面贴装、双面贴装。
A，单面贴装：预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→检查及电测试。
B，双面贴装：A面预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→B面预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→检查及电测试。
回流焊的最简单的流程是"丝印焊膏--贴片--回流焊，其核心是丝印的准确，对贴片是由机器的PPM来定良率，回流焊是要控制温度上升和最高温度及下降温度曲线。
"回流焊机工艺要求回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。
这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。
这种设备的内部有一个加热电路，将氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。
回流焊过程回流焊是一种常见的电子元器件连接技术，广泛应用于电子制造行业。
它通过加热焊接区域，使焊膏融化并与焊盘和元器件引脚形成可靠的焊接连接。
本文将介绍回流焊的基本原理、工艺流程以及常见问题和解决方法。
回流焊的基本原理是利用热传导的方式将焊接区域加热至焊接温度，使焊膏融化并与焊盘和元器件引脚形成连接。
焊接温度一般在220℃至260℃之间，具体取决于焊膏的熔点。
热源可以是热风、红外线或者蒸汽等。
回流焊的工艺流程一般包括以下几个步骤：首先是准备工作，包括准备焊接设备、调试焊接参数、检查焊膏和元器件等；接下来是贴膏，即在焊盘上涂抹焊膏；然后是贴片，将元器件粘贴到焊盘上；接着是预热，将焊接区域加热至预定温度；最后是冷却，待焊接区域冷却后，焊接过程完成。
在回流焊过程中，常见的问题包括焊接温度不足、焊膏过多或不均匀、焊接时间过长等。
这些问题可能导致焊接不良或者元器件损坏。
解决这些问题的方法包括调整焊接参数、更换焊膏或者优化焊接工艺。
在回流焊过程中，需要注意的是焊接温度和焊接时间的控制。
焊接温度过高可能导致元器件损坏，而焊接温度过低则会导致焊接不良。
焊接时间过长可能导致焊盘和元器件引脚受热过多，从而影响焊接质量。
因此，合理设置焊接温度和焊接时间是确保焊接质量的关键。
回流焊作为一种高效、可靠的焊接技术，被广泛应用于电子制造行业。
它不仅可以提高焊接质量和效率，还可以减少人工操作，降低生产成本。
然而，回流焊也存在一些局限性，例如对元器件和焊膏的要求较高，对焊接设备和工艺的控制要求严格等。
因此，在进行回流焊时，需要根据具体情况选择合适的焊接参数和工艺，以确保焊接质量和稳定性。
回流焊是一种重要的电子元器件连接技术，具有广泛的应用前景。
通过合理设置焊接参数和工艺，可以实现高质量、高效率的焊接。
然而，在实际应用中，仍需注意焊接温度和焊接时间的控制，以及解决常见问题和提高工艺稳定性。
只有不断改进和优化回流焊技术，才能更好地满足电子制造行业的需求。
回流焊工艺流程一、概述回流焊是一种常用的电子元器件表面贴装工艺，它通过高温熔化焊锡膏，使其与电路板上的焊盘和元器件引脚相互连接。
本文将详细介绍回流焊的工艺流程。
二、准备工作1. 焊接设备：回流焊炉、印刷机等；2. 焊接材料：钢网板、焊锡膏等；3. 焊接工具：镊子、吸锡器等；4. 焊接环境：无尘室或洁净室。
三、印刷钢网板1. 准备好钢网板和印刷机；2. 在钢网板上涂抹适量的胶水，均匀分布在整个钢网板上；3. 将印刷机放置在钢网板上，通过压力将胶水压到印刷机孔洞中；4. 将印刷机移开，让钢网板完全干燥。
四、贴装元器件1. 准备好电路板和元器件；2. 在电路板上涂抹适量的焊锡膏，均匀分布在整个电路板上；3. 将元器件放置在电路板上，对齐焊盘和引脚；4. 使用镊子或吸锡器将元器件固定在电路板上。
五、回流焊1. 准备好回流焊炉；2. 将电路板放置在回流焊炉中；3. 开始加热，升温速度约为2-3℃/s，直到达到预设温度（通常为230-250℃）；4. 维持温度一段时间（通常为60-120秒），使焊锡膏完全熔化并与焊盘和引脚相互连接；5. 冷却至室温，取出电路板。
六、检测1. 对焊点进行目视检查，确保没有明显的缺陷；2. 进行X射线检测和AOI检测，以确保所有的焊点都满足质量标准。
七、清洗1. 准备好清洗设备和清洗液；2. 将电路板放入清洗液中，轻轻搓揉几分钟；3. 取出电路板，用水冲洗干净；4. 用干净的气体吹干电路板。
八、包装1. 准备好包装材料和设备；2. 将电路板放入包装材料中，如泡沫盒或防静电袋中；3. 进行包装，标记相关信息。
九、总结回流焊是一种常用的表面贴装工艺，通过以上的步骤可以完成回流焊的工艺流程。
在实际操作中，需要严格控制温度、时间和环境等因素，以确保焊点的质量和稳定性。
回流焊工艺(一)摘要：由于电子产品PCB板不断小型化的需要，出现了片状元件，传统的焊接方法已不能适应需要。
首先在混合集成电路板组装中采用了回流焊工艺，组装焊接的元件多数为片状电容、片状电感，贴装型晶体管及二极管等。
随着SMT整个技术发展日趋完善，多种贴片元件（SMC）和贴装器件(SMD)的出现，作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展，其应用日趋广泛，几乎在所有电子产品领域都已得到应用，而回流焊技术，围绕着设备的改进也经历以下发展阶段。
（二）技术产生背景:由于电子产品PCB板不断小型化的需要，出现了片状元件，传统的焊接方法已不能适应需要。
起先，只在混合集成电路板组装中采用了回流焊工艺，组装焊接的元件多数为片状电容、片状电感，贴装型晶体管及二极管等。
随着SMT整个技术发展日趋完善，多种贴片元件（SMC）和贴装器件（SMD）的出现，作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展，其应用日趋广泛，几乎在所有电子产品领域都已得到应用。
（三）发展阶段:根据产品的热传递效率和焊接的可靠性的不断提升，回流焊大致可分为五个发展阶段第一代:热板传导回流焊设备：热传递效率最慢，5-30 W/m2K（不同材质的加热效率不一样），有阴影效应.第二代:红外热辐射回流焊设备：热传递效率慢，5-30W/m2K（不同材质的红外辐射效率不一样），有阴影效应，元器件的颜色对吸热量有大的影响。
第三代:热风回流焊设备：热传递效率比较高，10-50 W/m2K，无阴影效应，颜色对吸热量没有影响。
第四代:气相回流焊接系统：热传递效率高，200-300 W/m2K，无阴影效应，焊接过程需要上下运动，冷却效果差。
第五代真空蒸汽冷凝焊接（真空汽相焊）系统：密闭空间的无空洞焊接，热传递效率最高，300 W-500W/m2K。
焊接过程保持静止无震动。
冷却效果优秀，颜色对吸热量没有影响（四）回流焊的工作原理：再流焊又称回流焊。

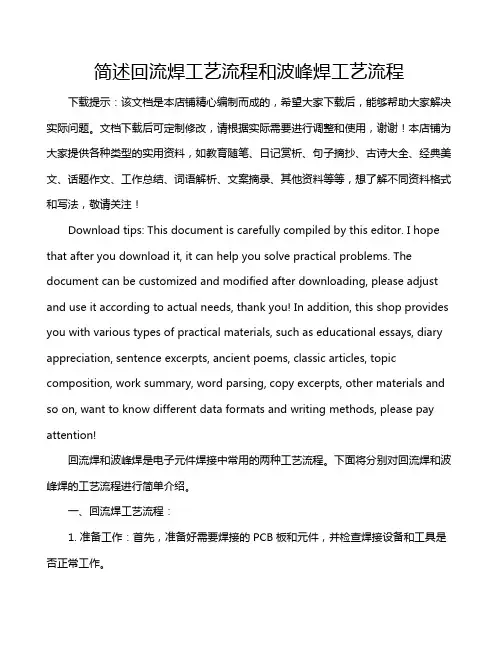

简述回流焊工艺流程和波峰焊工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!回流焊和波峰焊是电子元件焊接中常用的两种工艺流程。
回流焊操作工艺规程回流焊是一种常用的电子产品焊接工艺，它能够高效地完成PCB电路板上的焊接工作，并且能够保证焊接质量，因此在电子制造行业得到了广泛的应用。
为了保证回流焊质量和生产效率，制定回流焊操作工艺规程是非常重要的。
下面是一个1200字以上的回流焊操作工艺规程：一、回流焊工艺的基本要求：回流焊是一种通过传导和传导的热量来完成焊接的工艺，它要求焊接温度和时间的控制，以保证焊接质量。
回流焊操作工艺规程应遵循以下基本要求：1.确定正确的焊接温度曲线：回流焊需要在一个特定的温度区间内进行，过高或过低的温度都会影响焊接质量。
因此，应根据焊接器件和电路板材料的特性，确定合适的焊接温度曲线。
2.控制好焊接时间和速度：焊接时间和速度也会影响焊接质量。
焊接时间过长可能会导致电路板和焊接器件的损坏，而焊接时间过短则可能导致焊点不牢固。
因此，应根据实际情况，控制好焊接时间和速度。
3.保证焊接区域的平整度：焊接区域的平整度对焊接质量起着重要作用，可以通过调整传送带的速度、压力和焊接温度来保证焊接区域的平整度。
4.保证焊接点的一致性：焊接点的一致性是焊接质量的关键，要保证每个焊点的大小和形状一致。
可以通过控制焊接温度、焊接时间和焊接速度，以及选用合适的焊接剂来实现焊接点的一致性。
5.做好焊后检测和维护：焊后检测是确保焊接质量的关键，应定期对焊接点进行可视检查和电性测试，以发现焊接质量问题并及时解决。
同时，要定期对焊接设备进行维护，保持设备的良好状态。
二、回流焊操作工艺规程的制定：为了保证回流焊质量和生产效率，需要制定一套完整的回流焊操作工艺规程。
下面是一套可以参考的回流焊操作工艺规程：1.准备工作a.确定焊接温度曲线：根据焊接器件和电路板材料的特性，确定合适的焊接温度曲线。
b.设置传送带速度：根据焊接区域的大小和焊接时间要求，设置合适的传送带速度。
c.检查回流焊设备：确保焊接设备的工作状态良好，如传送带的运行平稳、加热区域的加热元件正常工作等。
c4回流焊原理及工艺流程
回流焊(Reflow soldering)是一种将焊料(solder)涂在电子元器件和电路板
表面，通过加热使其熔化并与电路板表面结合在一起的焊接技术。
其原理是通过加热使焊料熔化，然后在重力的作用下，焊料会自动流淌到焊盘上，并填充焊盘和元件引脚之间的间隙，冷却后完成焊接。
回流焊的工艺流程如下：
1. 表面处理：电路板表面需要进行清洁、去毛刺、去污等处理，以便焊料可以充分润湿。
2. 贴装元器件：将元器件通过自动贴装机或手工贴装的方式粘贴在电路板上。
3. 印刷焊膏：将焊膏印刷到元器件上。
4. 回流焊接：通过加热使焊膏熔化，形成液态的焊料，在重力的作用下，液态的焊料会自动填充到焊盘和元件引脚之间的间隙中，完成焊接。
5. 冷却：焊接完成后，需要将电路板冷却，使焊料凝固，完成整个焊接过程。
以上信息仅供参考，如果您还有疑问，建议咨询专业人士。
回流焊工艺流程详述
回流焊工艺流程是一种常用的表面贴装（SMT）工艺，在电子产品制造中应用广泛。
以下是回流焊工艺流程的详细步骤：
1. 准备工作：准备和清洁PCB板和SMT元件，选择合适的焊膏。
2. 印刷焊膏：将焊膏通过印刷机印刷在PCB板上需要焊接的位置，确保焊膏均匀涂布、位置精准，防止出现短路和虚焊。
3. 贴装元件：将SMT元件通过自动贴装机或手工贴装放置在PCB板上，并进行视觉检查，确保元件的方向和位置正确。
4. 固定元件：将已经贴在PCB板上的元件经过加热后的融化焊膏与PCB板粘结在一起，形成电路板的内部电线连接。
5. 回流焊：将PCB板放进回流焊炉中，通过加热回流焊炉将焊膏和元件共同加热，使焊膏熔化，并与元件表面和PCB板连接。
6. 冷却：在回流焊完成后，将PCB板从炉中取出，进行冷却，等待焊接完成。
7. 检查：最后进行目测检查和放大器检查，检查是否有短路、错位、错向等问题。
如果有问题需要及时处理。
通过以上步骤，回流焊工艺流程基本完成，可以在后续工艺中进行后续处理，如电路板清洗、贴标、加固等处理。
穿孔回流焊的基本工艺流程
回流焊是一种常用的电子组装工艺，用于将电子元器件焊接到印刷电路板上。
以下是穿孔回流焊的基本工艺流程：
1. 准备工作：准备好需要焊接的电子元器件、印刷电路板和焊接工具，确保工作环境整洁。
2. 印刷电路板准备：在印刷电路板上涂上焊膏，将需要焊接的元器件粘贴到正确的位置上。
3. 预热阶段：将印刷电路板放入回流焊炉中，进行预热。
预热的目的是将电子元器件和印刷电路板加热至焊接温度前，以去除水分并减小温度梯度。
4. 回流阶段：印刷电路板经过预热后，进入回流焊炉的回流区域。
在回流区域内，通过控制加热区域的温度和时间来完成焊接。
焊接温度和时间根据焊接材料和元器件的要求进行调整。
5. 冷却阶段：印刷电路板从回流焊炉中取出后，放置在一个冷却区域中，以便温度迅速降低。
冷却的目的是防止焊点形成应力和形变。
6. 焊点检查：对焊接完成的印刷电路板进行焊点检查，包括焊点的外观和焊接质量。
以上就是穿孔回流焊的基本工艺流程。
不同的情况下，其中的参数和步骤可能会有所调整。
回流焊接基本工艺流程1.准备焊接工件和焊接设备。
Prepare the welded workpiece and welding equipment.2.清洁工件表面，确保没有杂物和油污。
Clean the surface of the workpiece to ensure noimpurities or oil stains.3.确定焊接工艺参数，如焊接电流、焊接速度等。
Determine the welding process parameters, such as welding current, welding speed, etc.4.检查焊接设备是否正常工作。
Check if the welding equipment is working properly.5.预热工件，使其达到适宜的焊接温度。
Preheat the workpiece to the appropriate welding temperature.6.进行焊缝的预热和熔化。
Preheat and melt the weld seam.7.使用焊丝或焊条进行回流焊接。
Use welding wire or electrode for reflux welding.8.控制焊接速度和焊接压力。
Control the welding speed and welding pressure.9.检查焊接质量，确保焊接完整性。
Inspect the welding quality to ensure welding integrity.10.进行焊后处理，如去除焊渣和清洁工件表面。
Carry out post-welding treatment, such as removing slag and cleaning the surface of the workpiece.11.检查焊接工件的外观和尺寸。
Inspect the appearance and dimensions of the welded workpiece.12.对焊缝进行表面处理，使其光滑平整。
回流焊工艺综述一、回流焊介绍回流焊也叫再流焊接，是伴随微型化电子产品的出现而发展起来的焊接技术，主要应用于各类表面组装元器件的焊接。
这种焊接技术的焊料是焊锡膏。
预先在电路板的焊盘上涂上适量和适当形式的焊锡膏，再把SMT元器件贴放到相应的位置；焊锡膏具有一定粘性，使元器件固定；然后让贴装好元器件的电路板进入再流焊设备。
传送系统带动电路板通过设备里各个设定的温度区域，焊锡膏经过干燥、预热、熔化、润湿、冷却，将元器件焊接到印制板上。
二、回流焊工艺回流焊的核心环节是利用外部热源加热，使焊料熔化而再次流动浸润，完成电路板的焊接过程。
影响再流焊工艺的因素很多，也很复杂，需要工艺人员在生产中不断研究探讨，将从多个方面来进行探讨。
1、温度曲线的建立温度曲线是指SMA通过回流炉时，SMA上某一点的温度随时间变化的曲线。
温度曲线提供了一种直观的方法，来分析某个元件在整个回流焊过程中的温度变化情况。
这对于获得最佳的可焊性，避免由于超温而对元件造成损坏，以及保证焊接质量都非常有用。
2、预热段该区域的目的是把室温的PCB尽快加热，以达到第二个特定目标，但升温速率要控制在适当范围以内，如果过快，会产生热冲击，电路板和元件都可能受损；过慢，则溶剂挥发不充分，影响焊接质量。
由于加热速度较快，在温区的后段SMA内的温差较大。
为防止热冲击对元件的损伤，一般规定最大速度为4℃/s。
然而，通常上升速率设定为1-3℃／s。
典型的升温速率为2℃／s。
3、保温段保温段是指温度从120℃-150℃升至焊膏熔点的区域。
其主要目的是使SMA内各元件的温度趋于稳定，尽量减少温差。
在这个区域里给予足够的时间使较大元件的温度赶上较小元件，并保证焊膏中的助焊剂得到充分挥发。
到保温段结束，焊盘、焊料球及元件引脚上的氧化物被除去，整个电路板的温度达到平衡。
应注意的是SMA上所有元件在这一段结束时应具有相同的温度，否则进入到回流段将会因为各部分温度不均产生各种不良焊接现象。
回流焊工艺流程一、引言回流焊是现代电子制造中常用的一种焊接工艺，该工艺能够高效、可靠地连接电子器件和电路板。
本文将详细介绍回流焊工艺流程，包括焊接设备的准备、焊接参数的设定、焊接过程的控制等内容。
二、焊接设备准备在进行回流焊之前，需要准备以下设备： 1. 回流焊机：选择合适的回流焊机，确保其具备稳定的温度控制和精准的时间控制能力。
2. 焊接台：准备一个稳定的工作台，以便安装和固定电路板。
3. 胶水：使用胶水将电路板固定在焊接台上，以防在焊接过程中移动或晃动。
三、焊接参数设定在进行回流焊之前，需要对焊接参数进行设定，以确保焊接质量和稳定性。
常见的焊接参数包括： 1. 温度曲线：根据焊接材料和组件的要求，设计适当的温度曲线。
温度曲线通常包括预热阶段、温升阶段、保温阶段和冷却阶段。
2. 焊接时间：根据焊接材料和组件的要求，确定适当的焊接时间。
过短的焊接时间可能导致焊点与电路板之间的接触不良，而过长的焊接时间可能导致焊点过热或焊接材料溶解。
3. 焊接速度：根据焊接材料和组件的要求，确定适当的焊接速度。
过快的焊接速度可能导致焊接不充分，而过慢的焊接速度可能导致焊点过热或焊接材料溶解。
4. 回流区域控制：确保回流焊区域的温度均匀分布，避免焊点温度过高或过低。
四、回流焊工艺流程回流焊的工艺流程通常包括以下几个步骤： 1. 装配准备：将需要焊接的电子器件和电路板准备好，确保其表面没有杂物和氧化物。
2. 固定电路板：使用胶水将电路板固定在焊接台上，以防在焊接过程中移动或晃动。
3. 调整焊接参数：根据焊接要求和焊接材料，设定合适的焊接温度、焊接时间和焊接速度。
4. 开始焊接：将固定好的电路板放入回流焊机中，启动焊接过程。
焊接过程中，回流焊机将根据设定的温度曲线控制加热和冷却过程，实现焊接的同时不损坏电子器件。
5. 焊接检测：焊接完成后，对焊接质量进行检测。
常见的检测方法包括目视检查、X射线检测和拉力测试等。
真空回流焊工艺一、真空回流焊是一种应用于电子元器件表面组装的焊接工艺，它结合了真空环境和回流焊技术，旨在提高焊接质量、减少焊接缺陷，并适用于对焊接环境要求较高的特殊电子产品。
本文将介绍真空回流焊的基本原理、工艺步骤以及其在电子制造中的应用。
二、真空回流焊的基本原理1.真空环境：真空环境下焊接能够有效防止氧化，减少焊缝表面的氧化物生成，提高焊接的可靠性。
2.回流焊技术：回流焊是一种通过热风循环使焊接区域达到预定温度并完成焊接的技术。
真空回流焊将真空环境与回流焊技术结合，通过真空状态下的加热、保温和冷却过程，实现高质量的焊接。
三、真空回流焊的工艺步骤1.基板准备：在进行真空回流焊之前，需要准备好焊接的基板，确保表面清洁、无油污和杂质。
2.涂覆焊膏：将焊膏均匀涂覆在焊接区域，焊膏的选择应根据焊接要求和元器件类型而定。
3.元器件贴附：将待焊接的元器件贴附到基板上，确保正确的位置和方向。
4.真空抽气：将焊接装置置于真空环境下，通过真空泵将焊接区域抽气至预定真空度，消除气体对焊接的影响。
5.预热阶段：在真空状态下，通过预热装置使焊接区域达到焊接温度。
预热的目的是为了使焊膏充分流动、挥发，为后续焊接提供条件。
6.焊接阶段：在预热后，通过加热源使焊接区域达到焊接温度，焊膏熔化并形成焊点，实现元器件与基板的连接。
7.冷却阶段：在焊接完成后，通过冷却装置迅速冷却焊点，确保焊接质量。
8.真空释放：在冷却完成后，释放真空，使焊接区域回到常压状态，完成整个焊接过程。
四、真空回流焊的应用领域1.高可靠性电子产品：对于一些对焊接质量和稳定性要求极高的电子产品，如航空航天设备、医疗器械等，真空回流焊能够提供更可靠的焊接质量。
2.灵敏元器件焊接：一些对温度敏感的元器件，如光电子器件、传感器等，真空回流焊由于其温度控制的精准性，适用于这类元器件的焊接。
3.环保型焊接：由于真空状态下气体稀薄，焊接过程中气体的产生和排放相对较少，更符合环保要求。
回流焊的基本工艺
回流焊的过程中焊膏需要经过的以下几个阶段：
溶剂的挥发 焊剂清除被焊件表面的氧化物，焊膏的溶剂以及焊膏的冷却 凝固。
回流焊的关键在于温度的控制，整个过程大约需要4-5分钟完成，从预热到冷却根据PCB材质不同，元件多少来确定准确定的焊接时间和温度。
1.预热区：
主要的目的是使PCB和元件预热到热平衡状态，同时去除锡膏中的水份溶剂，以防锡膏发生塌落和焊料飞溅问题，从室温升到100-150度典型的升温斜率为2-3.5度/秒，一般不超过4度/秒，要保证升温比较缓慢均匀，溶剂的挥发较为温和，对元器件的热冲击尽可能最小，升温过快会造成对元器件的损伤，如：会引起多层陶瓷电容器开裂，同时还会造成焊料飞溅使在整个PCB的非焊接区域形成焊料球以及焊料不足的缺陷。
2.活化区：
主要是保证在达到回流焊温度之前，焊料能够完全干燥，同时还起着焊机活化作用，清除元器件 焊盘 焊粉中的金属氧化物。
一般时间在60-120秒，根据PCB材质 焊料性能有些差异。
（助焊剂开始滚动起到活化作用的温度是165-175度，时间根据元件PCB焊盘的氧化程度决定）
3.回流焊接区：
焊膏中的焊料合金粉开始熔化，显现出流动状态，替代液态助焊剂润湿元件焊盘和元件焊端，这种润湿作用导致焊料进一步扩展，对于大多数焊料而言这种状态下的时间约为30-60秒，回流焊区的温度要高于锡膏熔点温度，一般要超过20度左右，才能保障回流焊的质量，不同的焊料熔点不同需要注意区分。
有时改区域还划分为：熔融区和回焊区。
（最高温度一般我们定义平均值，而不是一个瞬时间的顶峰值，PCB上有BGA时尤其要注意）
4.冷却区：
焊料随温度的降低而凝固，是元器件于焊膏形成良好的电接触，冷却速率要比预热速率略高，一般冷却速率为不低于5度/秒。
