16G101系列图集培训(基础、楼梯)

16G101平法培训课件一、概述16G101平法培训课件是一套以我国建筑行业最新规范《混凝土结构施工图平面整体表示方法制图规则和构造详图》（简称16G101）为基础的培训资料。

本课件旨在帮助建筑从业人员快速掌握16G101平法的制图规则和构造详图，提高施工图绘制质量和效率。

通过对本课件的学习，学员可以熟练运用16G101平法进行建筑结构施工图的绘制，为我国建筑行业的发展贡献力量。

二、16G101平法的基本原理1.平面整体表示方法16G101平法是一种平面整体表示方法，它将建筑结构的平面、立面、剖面等信息整合在一张平面图上，通过不同的图线和符号来表示。

这种方法简化了施工图的绘制过程，提高了制图效率，同时也便于施工人员理解和施工。

2.制图规则16G101平法规定了详细的制图规则，包括图线、符号、文字、尺寸等方面的表示方法。

这些规则有助于统一建筑行业施工图的表示方式，提高施工图的可读性和准确性。

3.构造详图16G101平法还提供了大量的构造详图，包括节点详图、构件详图等。

这些详图详细展示了建筑结构的构造做法，为施工人员提供了明确的施工依据。

三、16G101平法的应用1.施工图的绘制16G101平法广泛应用于建筑结构施工图的绘制。

通过对本课件的学习，学员可以掌握16G101平法的制图规则和构造详图，熟练绘制建筑结构施工图。

2.施工图的审查与修改在施工图审查与修改过程中，运用16G101平法可以快速发现和纠正图纸中的错误，提高施工图的准确性。

3.施工现场的指导16G101平法施工图具有直观、易懂的特点，便于施工现场的技术交底和指导。

施工人员可以依据施工图进行施工，确保建筑结构的施工质量。

4.设计与施工的衔接16G101平法有助于设计与施工之间的衔接，提高建筑行业的工作效率。

设计师可以依据16G101平法制图规则进行设计，施工人员可以依据16G101平法施工图进行施工，实现设计与施工的无缝对接。

四、16G101平法培训课件的内容安排1.制图规则本部分详细讲解16G101平法的制图规则，包括图线、符号、文字、尺寸等方面的表示方法。

16G101-1图集培训大纲本图集替代11G101-1，如新图纸设计说明仍采用原11G101在图纸会审上应提出，改用该图集。

一、钢筋混凝土梁正截面破坏主要有以下形式:(1)适筋破坏:该梁具有正常配筋率,受拉钢筋首先屈服,随着受拉钢筋塑性变形的发展,受压混凝土边缘纤维达到极限压应变,混凝土压碎.此种破坏形式在破坏前有明显征兆,破坏前裂缝和变形急剧发展,故也称为延性破坏.(2)超筋破坏:当构件受拉区配筋量很高时,则破坏时受拉钢筋不会屈服,破坏是因混凝土受压边缘达到极限压应变、混凝土被压碎而引起的。

发生这种破坏时，受拉区混凝土裂缝不明显，破坏前无明显预兆，是一种脆性破坏。

由于超筋梁的破坏属于脆性破坏，破坏前无警告，并且受拉钢筋的强度未被充分利用而不经济，故不应采用。

（3）少筋破坏：当梁的受拉区配筋量很小时，其抗弯能力及破坏特征与不配筋的素混凝土类似，受拉区混凝土一旦开裂，则裂缝区的钢筋拉应力迅速达到屈服强度并进入强化段，甚至钢筋被拉断。

受拉区混凝土裂缝很宽、构建扰度很大，而受压混凝土并未达到极限压应变。

这种破坏是“一裂即坏”型，破坏弯矩往往低于构件开裂时的弯矩，属于脆性破坏，故不允许设计少筋梁。

二、钢筋混凝土结构斜截面主要破坏形态：（1）斜拉破坏：当剪跨比较大且箍筋配置较少、间距太大时，斜裂缝一旦出现，该裂缝往往成为临界斜裂缝，迅速向集中荷载作用点延伸，将梁沿斜截面劈裂成两部分而导致梁的破坏。

破坏前梁的变形很小，且往往只有一条斜裂缝，破坏具有明显的脆性。

（2）剪压破坏：当剪跨比适中或箍筋量适量、箍筋间距不太大时，发生得破坏称为剪压破坏。

剪压破坏有一定预兆。

（3）斜压破坏：这种破坏发生在剪跨比很小或腹板宽度很窄的T形梁或I形梁上。

发生这种破坏时破坏荷载很高，但变形很小，箍筋不会屈服，属于脆性破坏。

验收时应注意不要千篇一律的只看图集节点，这只是局部，首先应该确定的前提时所有钢筋规格型号尺寸等是否和图纸一致，主要控制项目保证了再去看局部节点做法。

第六章:楼梯平法识图规则与标准构造详图及三维示意图-85--86-审核校对设计页图集号16G101-2-23AT 型楼梯平面注写方式与适用条件楼层平台1800÷12层间平台120傅华夏郭仁俊廖宜香AT3,h=120:表示AT 型楼梯板厚1201800/12:表示一跑高度为1800，一共12步，踏步高1800÷12 10@200; 12@150:表示梯板上部筋为直径10间距200布置；下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。

楼层平台1800÷12120BC3600-87-审核校对设计页图集号16G101-2-23AT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯1201800÷12傅华夏郭仁俊廖宜香-88-审核校对设计页图集号16G101-2-24光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯用于设计按铰接的情况，括号内数据0.6L ab 用于设计考虑充分发挥钢筋抗拉强度的情况，具体工程中设计应指明采用何种情况。

.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。

上部纵筋需伸至支座对边再向下弯折。

低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部纵筋梯板分布筋上部纵筋高端梯梁AT 型楼梯板配筋构造傅华夏郭仁俊廖宜香下部分布筋采用弯锚形式/也可直锚见平面图/4梯板分布筋筋支座中线下部纵筋≥5d 且至少伸过支座中线高端梯梁L n /4bh (梯板厚度)b s ×m =L n 梯板跨度h sb sA型楼梯板配构造筋T-89-审核校对设计页图集号16G101-2-25型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板和踏步段构成，两部分的一端各自以梯梁）。

交叉楼梯（图;第2项设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混BT 型楼梯平面注写方式与适用条件傅华夏郭仁俊廖宜香BT3,h=120:表示BT 型楼梯板厚1201600/10:表示一跑高度为1600，一共10步，踏步高 10@200; 12@150:表示梯板上部筋为直径10间距200布置； 下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。

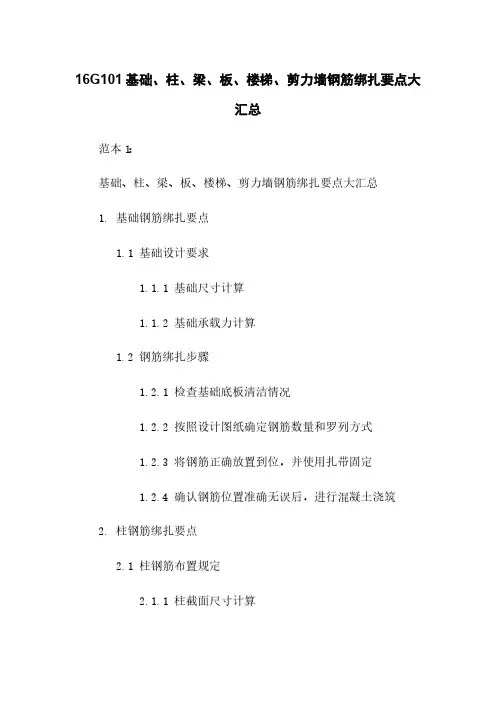

16G101基础、柱、梁、板、楼梯、剪力墙钢筋绑扎要点大汇总范本1：基础、柱、梁、板、楼梯、剪力墙钢筋绑扎要点大汇总1. 基础钢筋绑扎要点1.1 基础设计要求1.1.1 基础尺寸计算1.1.2 基础承载力计算1.2 钢筋绑扎步骤1.2.1 检查基础底板清洁情况1.2.2 按照设计图纸确定钢筋数量和罗列方式1.2.3 将钢筋正确放置到位，并使用扎带固定1.2.4 确认钢筋位置准确无误后，进行混凝土浇筑2. 柱钢筋绑扎要点2.1 柱钢筋布置规定2.1.1 柱截面尺寸计算2.1.2 柱箍筋设置规定2.2 钢筋绑扎步骤2.2.1 按照设计图纸确定钢筋数量和罗列方式 2.2.2 按照规定将纵向钢筋和箍筋正确放置到位 2.2.3 使用扎带固定钢筋位置2.2.4 检查钢筋的垂直度和位置是否符合要求3. 梁钢筋绑扎要点3.1 梁钢筋布置规定3.1.1 梁截面尺寸计算3.1.2 梁箍筋设置规定3.2 钢筋绑扎步骤3.2.1 按照设计图纸确定钢筋数量和罗列方式 3.2.2 按照规定将纵向钢筋和箍筋正确放置到位 3.2.3 使用扎带固定钢筋位置3.2.4 检查钢筋的垂直度和位置是否符合要求4. 板钢筋绑扎要点4.1 板钢筋布置规定4.1.1 板厚度计算4.1.2 板面积按比例设置桁架4.2 钢筋绑扎步骤4.2.1 按照设计图纸确定钢筋数量和罗列方式4.2.2 将钢筋正确放置到位，并使用扎带固定4.2.3 确认钢筋位置准确无误后，进行混凝土浇筑5. 楼梯钢筋绑扎要点5.1 楼梯设计要求5.1.1 楼梯尺寸计算5.1.2 楼梯结构设计规范5.2 钢筋绑扎步骤5.2.1 按照设计图纸确定钢筋数量和罗列方式5.2.2 将钢筋正确放置到位，并使用扎带固定5.2.3 确认钢筋位置准确无误后，进行混凝土浇筑6. 剪力墙钢筋绑扎要点6.1 剪力墙设计要求6.1.1 剪力墙尺寸计算6.1.2 剪力墙布设箍筋规定6.2 钢筋绑扎步骤6.2.1 按照设计图纸确定钢筋数量和罗列方式6.2.2 按照规定将纵向钢筋和箍筋正确放置到位6.2.3 使用扎带固定钢筋位置6.2.4 检查钢筋的垂直度和位置是否符合要求附件：基础、柱、梁、板、楼梯、剪力墙设计图纸、验收报告法律名词及注释：- 基础：建造物的地基部份，直接承受载荷并传递到地基中的结构- 柱：建造物中的立柱，用于承受上部结构的重力和水平荷载- 梁：建造物中的横梁，用于承受悬挑部份的重力和水平荷载- 板：建造物中的水平构件，用于承受楼层的荷载并分散到梁和柱上- 楼梯：建造物中的垂直通道，方便人员上下楼层- 剪力墙：建造物中的垂直墙体，用于承受水平荷载以增强建筑结构的稳定性范本2：基础、柱、梁、板、楼梯、剪力墙钢筋绑扎要点大汇总1. 基础钢筋绑扎要点1.1 基础设计要求1.1.1 基础尺寸计算1.1.2 基础承载力计算1.2 钢筋绑扎步骤1.2.1 检查基础底板清洁情况1.2.2 按照设计图纸确定钢筋数量和罗列方式1.2.3 将钢筋正确放置到位，并使用扎带固定1.2.4 确认钢筋位置准确无误后，进行混凝土浇筑2. 柱钢筋绑扎要点2.1 柱钢筋布置规定2.1.1 柱截面尺寸计算2.1.2 柱箍筋设置规定2.2 钢筋绑扎步骤2.2.1 按照设计图纸确定钢筋数量和罗列方式2.2.2 按照规定将纵向钢筋和箍筋正确放置到位 2.2.3 使用扎带固定钢筋位置2.2.4 检查钢筋的垂直度和位置是否符合要求3. 梁钢筋绑扎要点3.1 梁钢筋布置规定3.1.1 梁截面尺寸计算3.1.2 梁箍筋设置规定3.2 钢筋绑扎步骤3.2.1 按照设计图纸确定钢筋数量和罗列方式 3.2.2 按照规定将纵向钢筋和箍筋正确放置到位 3.2.3 使用扎带固定钢筋位置3.2.4 检查钢筋的垂直度和位置是否符合要求4. 板钢筋绑扎要点4.1 板钢筋布置规定4.1.1 板厚度计算4.1.2 板面积按比例设置桁架4.2 钢筋绑扎步骤4.2.1 按照设计图纸确定钢筋数量和罗列方式4.2.2 将钢筋正确放置到位，并使用扎带固定4.2.3 确认钢筋位置准确无误后，进行混凝土浇筑5. 楼梯钢筋绑扎要点5.1 楼梯设计要求5.1.1 楼梯尺寸计算5.1.2 楼梯结构设计规范5.2 钢筋绑扎步骤5.2.1 按照设计图纸确定钢筋数量和罗列方式5.2.2 将钢筋正确放置到位，并使用扎带固定5.2.3 确认钢筋位置准确无误后，进行混凝土浇筑6. 剪力墙钢筋绑扎要点6.1 剪力墙设计要求6.1.1 剪力墙尺寸计算6.1.2 剪力墙布设箍筋规定6.2 钢筋绑扎步骤6.2.1 按照设计图纸确定钢筋数量和罗列方式6.2.2 按照规定将纵向钢筋和箍筋正确放置到位6.2.3 使用扎带固定钢筋位置6.2.4 检查钢筋的垂直度和位置是否符合要求附件：基础、柱、梁、板、楼梯、剪力墙设计图纸、验收报告法律名词及注释：- 基础：建造物的地基部份，直接承受载荷并传递到地基中的结构- 柱：建造物中的立柱，用于承受上部结构的重力和水平荷载- 梁：建造物中的横梁，用于承受悬挑部份的重力和水平荷载- 板：建造物中的水平构件，用于承受楼层的荷载并分散到梁和柱上- 楼梯：建造物中的垂直通道，方便人员上下楼层- 剪力墙：建造物中的垂直墙体，用于承受水平荷载以增强建筑结构的稳定性。
