16G101图集与11G101图集对比

16G101图集取消了非抗震设计标准16G101-1与11G101-1主要修改页面与不同2016年9月1日起实施16G101-1 11G101-1P5、总说明3.本图集标准构造详图的主要设计依据：增加了《中国地震动参数区划图》 GB 18306-2015当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。

工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。

P5、无GB 18306-2015平面整体表示方法制图规则1．总则P7、16G101-1中、1.0.9条未有该内容；1、0、9条中8款：注明上部结构的嵌固部位位置：框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明。

总则P7、11G101-1中1.0.9条3款中的“当抗震设计时，也应注明以明确选用相应抗震的标准构造详图。

”对应的8款未具体注明。

2．柱平法施工图制图规则P8、2.1柱平法施工图的表示方法增加了2.1.4上部结构嵌固部位的注写：1、框架柱嵌固部位在基础顶面时，无需注明。

2、框架柱嵌固部位不在基础顶面时，在层高表嵌固部位标高下使用双细线注明，并在层高表下注明上部结构嵌固部位标高。

3、框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，可在层高表地下室顶板高下使用双虚线注明，此时首层柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置。

P8、无具体要求双虚线——地下室顶板（考虑实际存在嵌固作用时）双细线——嵌固部位2.2列表注写方式P8、2.2.2中1款，柱编号，表2.2.2中原“框支柱KZZ”改写为“转换柱ZHZ”其他编号不变。

（以下各条均同该条）右栏第二行：“框支柱”更正为“转换柱”。

P8为KZZP9、2.2.2条3款中，强调了“芯柱中心应与柱中心重合”P9未明确强调P9、2.2.2条4款中，明确用了“对于采用非对称配筋的矩形截面柱，必须每侧均注写中部筋”的要求。

16G101钢筋平法图集与11G101钢筋平法系列图集的区别16G101系统平法图集与11G101系列图集的主要区别有：1．设计依据不同16G101图集11G101图集 中国地震动参数区划图》GB 18306—2015《混凝土结构设计规范》2015版GB50010—2010 混凝土结构设计规范GB 50010-2010《建筑抗震设计规范》及2016年局部修订GB 50011—2010 建筑抗震设计规范GB 50011-2010《高层建筑混凝土结构技术规程》JGJ 3—2010 高层建筑混凝土结构技术规程JGJ 3-2010《建筑结构制图标准》GB/T 50105—2010 建筑结构制图标准GB/T 50105-20102、16G101图集与11G101图集适用范围的区别图集 16G101图集 11G101图集适用范围 16G101-1适用于抗震设防烈度为6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计 11G101-1适用于非抗震和抗震设防烈度为6～9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计16G101-2适用于抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯 11G101-2适用于非抗震及抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯16G101-3适用于各种结构类型的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）及桩基础施工图设计 11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计 3．受拉钢筋锚固长度等一般构造16G101系列平法图集依据新规范确定了受拉钢筋的锚固长度la 、laE 以及纵向受拉钢筋搭接长度ll 、llE 取值方式。

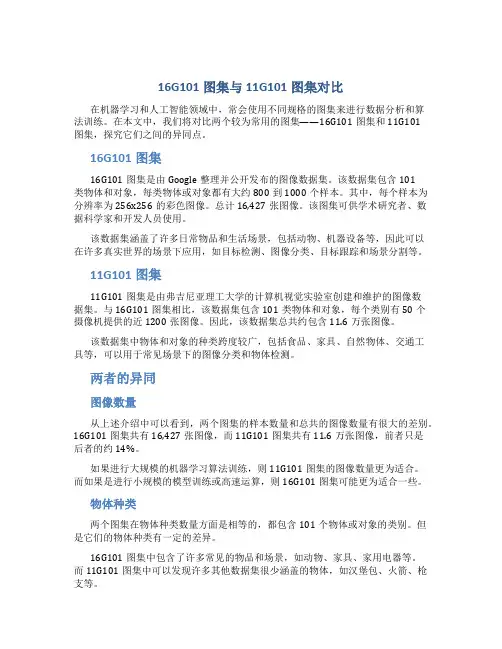

16G101图集与11G101图集对比在机器学习和人工智能领域中，常会使用不同规格的图集来进行数据分析和算法训练。

在本文中，我们将对比两个较为常用的图集——16G101图集和11G101图集，探究它们之间的异同点。

16G101图集16G101图集是由Google整理并公开发布的图像数据集。

该数据集包含101类物体和对象，每类物体或对象都有大约800到1000个样本。

其中，每个样本为分辨率为256x256的彩色图像。

总计16,427张图像。

该图集可供学术研究者、数据科学家和开发人员使用。

该数据集涵盖了许多日常物品和生活场景，包括动物、机器设备等，因此可以在许多真实世界的场景下应用，如目标检测、图像分类、目标跟踪和场景分割等。

11G101图集11G101图集是由弗吉尼亚理工大学的计算机视觉实验室创建和维护的图像数据集。

与16G101图集相比，该数据集包含101类物体和对象，每个类别有50个摄像机提供的近1200张图像。

因此，该数据集总共约包含11.6万张图像。

该数据集中物体和对象的种类跨度较广，包括食品、家具、自然物体、交通工具等，可以用于常见场景下的图像分类和物体检测。

两者的异同图像数量从上述介绍中可以看到，两个图集的样本数量和总共的图像数量有很大的差别。

16G101图集共有16,427张图像，而11G101图集共有11.6万张图像，前者只是后者的约14%。

如果进行大规模的机器学习算法训练，则11G101图集的图像数量更为适合。

而如果是进行小规模的模型训练或高速运算，则16G101图集可能更为适合一些。

物体种类两个图集在物体种类数量方面是相等的，都包含101个物体或对象的类别。

但是它们的物体种类有一定的差异。

16G101图集中包含了许多常见的物品和场景，如动物、家具、家用电器等。

而11G101图集中可以发现许多其他数据集很少涵盖的物体，如汉堡包、火箭、枪支等。

选择相应的图集应当基于所需的应用场景和数据分析目的。

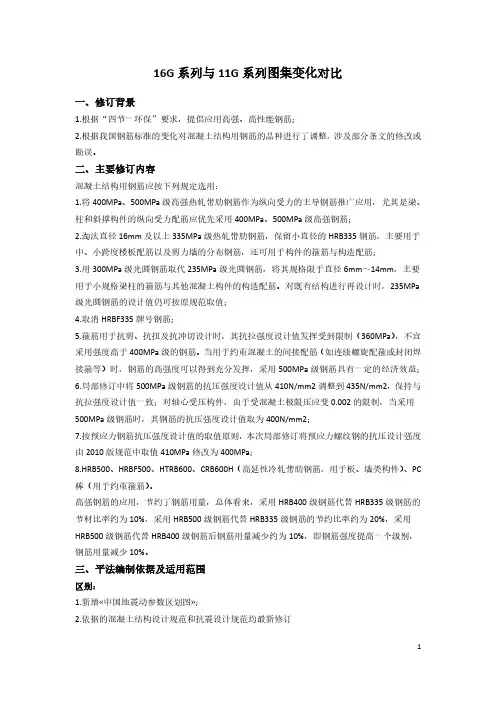

16G系列与11G系列图集变化对比一、修订背景1.根据“四节一环保”要求，提倡应用高强、高性能钢筋；2.根据我国钢筋标准的变化对混凝土结构用钢筋的品种进行了调整，涉及部分条文的修改或勘误。

二、主要修订内容混凝土结构用钢筋应按下列规定选用：1.将400MPa、500MPa级高强热轧带肋钢筋作为纵向受力的主导钢筋推广应用，尤其是梁、柱和斜撑构件的纵向受力配筋应优先采用400MPa、500MPa级高强钢筋；2.淘汰直径16mm及以上335MPa级热轧带肋钢筋，保留小直径的HRB335钢筋，主要用于中、小跨度楼板配筋以及剪力墙的分布钢筋，还可用于构件的箍筋与构造配筋；3.用300MPa级光圆钢筋取代235MPa级光圆钢筋，将其规格限于直径6mm～14mm，主要用于小规格梁柱的箍筋与其他混凝土构件的构造配筋。

对既有结构进行再设计时，235MPa 级光圆钢筋的设计值仍可按原规范取值；4.取消HRBF335牌号钢筋；5.箍筋用于抗剪、抗扭及抗冲切设计时，其抗拉强度设计值发挥受到限制（360MPa），不宜采用强度高于400MPa级的钢筋。

当用于约束混凝土的间接配筋（如连续螺旋配箍或封闭焊接箍等）时，钢筋的高强度可以得到充分发挥，采用500MPa级钢筋具有一定的经济效益；6.局部修订中将500MPa级钢筋的抗压强度设计值从410N/mm2调整到435N/mm2，保持与抗拉强度设计值一致；对轴心受压构件，由于受混凝土极限压应变0.002的限制，当采用500MPa级钢筋时，其钢筋的抗压强度设计值取为400N/mm2；7.按预应力钢筋抗压强度设计值的取值原则，本次局部修订将预应力螺纹钢的抗压设计强度由2010版规范中取值410MPa修改为400MPa；8.HRB500、HRBF500、HTRB600、CRB600H（高延性冷轧带肋钢筋，用于板、墙类构件）、PC 棒（用于约束箍筋）。

高强钢筋的应用，节约了钢筋用量，总体看来，采用HRB400级钢筋代替HRB335级钢筋的节材比率约为10%，采用HRB500级钢筋代替HRB335级钢筋的节约比率约为20%，采用HRB500级钢筋代替HRB400级钢筋后钢筋用量减少约为10%，即钢筋强度提高一个级别，钢筋用量减少10%。

16G101图集取消了非抗震设计标准双虚线——地下室顶板（考虑实际存在嵌固作用时）双细线——嵌固部位2.2列表注写方式P8、2.2.2中1款，柱编号，表2.2.2中原“框支柱KZZ”改写为“转换柱ZHZ”其他编号不变。

（以下各条均同该条）右栏第二行：“框支柱”更正为“转换柱”。

P8为KZZP9、2.2.2条3款中，强调了“芯柱中心应与柱中心重合”P9未明确强调P9、2.2.2条4款中，明确用了“对于采用非对称配筋的矩形截面柱，必须每侧均注写中部筋”的要求。

P9未明确P11、2.2.4柱平法施工图列表注写方式示例，左侧结构层楼面标高，结构层高，注4，（主要明确了用嵌固部位不在地下室顶板时，存在嵌固作用时，首层也按嵌固部位要求加密和确定终为连接墙。

）柱表右下角备注“○3x○B轴”更正为“○5x○C轴”P11、只注明嵌固部位在-0.0302.3截面注写方式P12、截面注写方式表达柱平法施工图示例：左侧结构层楼面标高，结构层高，嵌固层与首层同上列表法。

P12同上P65 注：P61 注：P65 P61P65底层刚性地面上下各加密500P61 只有P67 节点图①中左上注写第二行：但不少于3根直径不少于10的角部附加钢筋更正为：且不少于3根直径不少于10的角部附加钢筋P69 新增：K2边柱、角柱柱顶等截面伸出时纵向钢筋构造11G101-1无该内容图○2中标注“15d”更正为“12d”。

上图P58注下内容：P14 剪力墙平法施工图制图规则3.2.2-1构造边缘构件中的构造边缘翼墙和构造边缘转角墙，增加了括号内的数值，该数值用于高层建筑。

11G101-1无该内容P15表3.2.2-2 墙梁编号增加了连梁LLK，（跨高比不少于5）11G101-1无该内容P17 11G101-1无该内容P15设计施工时应注意：有Ⅰ、Ⅱ、Ⅲ、Ⅳ条，比11G101-1主要增加了以下内容①3.2.3条中3后部分内容大意是“在剪力墙平面布置图中需注写约束边缘构件非阴影区内布置的拉筋或箍筋直径，与阴影区箍筋直径相同时，可不注。

施工技术丨16G101与11G101的终极PK，大神全面解析不同之处，看这一篇就够了！16G101与11G101相比有不少变化的地方，两本图集的不同之处对比在这里！下面的所有截图，上半部分为16G101，下半部分为11G101。

1、总说明中更新了最新参考规范。

2、总说明中取消了楼板平法适用于砌体结构的说明。

3、总说明中取消了非抗震设计的相关说明。

4、总说明中更新了必须注明的相关内容举例。

5、总说明中强调了必须注明构造边缘构件外圈是否设置封闭箍筋，也就是说非加强区的构造边缘构件可以不设置封闭箍筋。

6、当框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在的嵌固作用时应注明，主要跟框架柱的箍筋加密区有关。

7、在层高表中应根据项目嵌固部位、地下室顶板嵌固作用情况等增加双细实线和虚线。

8、框支柱的代号取消，改为转换柱。

9、强调对于采用非对称配筋的矩形截面柱必须每侧均注写中部筋。

10、本图集取消了非抗震的存在。

11、增加了首层框架柱在地下室顶板箍筋加密区的注写要求。

12、取消了非抗震时，厚度不大于160毫米的剪力墙可以采用单排筋的规定。

13、跨高比不小于5的连梁按框架梁设计时需要单独编号为LLK。

14、进一步强调了非底部加强部位构造边缘构件可以不设置外圈封闭箍筋。

15、拉结筋的布置方式由“双向”和“梅花双向”，改为“矩形”和“梅花”两种称呼。

16、进一步说明跨高比不小于5的连梁按框架梁设计时，两侧面纵筋平面注写方式以大写字母N打头，梁侧面纵向钢筋在支座内的锚固要求同连梁中受力钢筋。

17、对于约束边缘构件，取消了当仅Lc不同时可编为同一构件编号的规定。

18、取消了洞口补强钢筋如果按标准构造详图设置时，可不在平法图中标注的规定。

19、对于环形洞口补强钢筋，取消了按照圆外切正六边形的边长方向布置的规定，改为注明洞口上下左右每边布置的补强纵筋的具体数值，以及环向加强钢筋的具体数值。

20、增加了抗震等级为一级的剪力墙，水平施工缝处需设置附加竖向插筋的规定，设计应注明构件位置，并注写附加竖向插筋规格、数量及间距，竖向插筋沿墙身均匀布置。

16G101-1相较11G101-1的变化汇总16G101-1已于2016年9月1日起实行，图集不再涉及非抗震内容，现将该图集与以前的11G101-1对比总结如下：一、目录1、混凝土结构的环境类别及最小保护层厚度提至了受拉钢筋基本锚固的规定之前；P562、受拉钢筋基本锚固长度及抗震时基本锚固长度单列一页，并增加钢筋弯弧内直径D项目；受拉钢筋锚固长度及抗震时锚固长度单列一页，表中直径不大于25和大于25的直接给出，其余情况的修正还要根据小注计算；P57P583、将纵向钢筋的锚固形式、搭接区箍筋构造及纵筋的连接归纳于一页；P594、将纵向钢筋的搭接及抗震搭接长度分列两页；P60P615、在封闭箍筋及拉筋弯钩构造页增加了拉结筋构造；P626、取消了原图集中非抗震KZ、QZ、LZ等相关内容；7、增加KZ边柱、角柱柱顶等截面伸出时纵向钢筋构造；P698、剪力墙身水平钢筋改为剪力墙水平分布钢筋，剪力墙身竖向钢筋改为剪力墙竖向钢筋，并将剪力墙边缘构件及上起约束边缘构件纵筋连接构造并入；P72P739、剪力墙AL、BKL配筋构造目录中不体现，但构造图中仍然保留；P7810、增加剪力墙连梁LLK（跨高比大于5）的纵筋、箍筋加密区构造；P8011、增加抗扭非框架梁Lg构造；P89 （新图集中将充分利用钢筋抗拉强度的构件编号后均增加“g”，梁、板均如此）12、增加框架扁梁相关构造要求；P93P94P9513、改框支柱（KZZ）为转换柱（ZHZ）;14、增加框支梁上部墙体开洞部位及托柱转换梁(TZL)托柱位置加强构造；P9715、增加井字梁JZLg的配筋构造；实际原图集已有，只是用文字注明，未用代号区分；16、板在端部的锚固构造取消了在砌体墙内的构造；17、增加板带端支座纵向钢筋构造（板带与剪力墙）；P10618、在柱帽构造页增加板柱柱顶纵向钢筋构造；P114二、总说明1、主要设计依据的不同：A、《中国地震动参数区划图》GB18306-2015B、《混凝土结构设计规范》（2015年版）GB50010-2010C、《建筑抗震设计规范》及2016年局部修订GB50011-20102、去除了非抗震地区的构造；三、总则1.0.2条：取消了楼板部分也适用于砌体结构的说法；1.0.9条3款：非抗震的说明；5款：“例如“取消了设计按铰接和充分利用钢筋的抗拉强度的要求，因为构件类型代号中已经体现了；增加了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋；P778款：增加框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时也应注明；2.1.4条：本条为增加条文，具体规定上部结构嵌固部位的注写方式；2.2.2条：用转换柱（ZHZ）代替框支柱（KZZ），但新图集中有的地方还称为框支柱，应是不妥；3款：强调了芯柱中心应与柱中心重合；4款：强调非对称配筋时矩形截面柱必须每侧均注写中部钢筋；以下为分页对照：P11：1、明确了箍筋肢数mXn的方向；P14：图3.2.2-2构造边缘转角墙分多层及高层，多层200，与抗规一致，高层300与高规一致；P15：1、表3.2.2-2中跨高比不小于5的连梁（按框架梁设计）代号LLK；2、3.2.3条3款删除了约束边缘构件除注写阴影部位的箍筋外尚需在剪力墙平面图布置中注写非阴影区内布置的拉筋（或箍筋）及其注；3、设计施工时应注意中有删减；P17：1、3.2.5条、3.3.2条增加LLK梁的规定；P19：3.4.2条2款5中有变化；P20：3.5.5条设计时应注意中顶板作为外墙的弹性嵌固支承中增加墙外侧竖向钢筋与板上部纵向受力钢筋搭接，并在详图中注明；P823.6其它中增加3.6.3条，抗震等级一级的剪力墙，水平施工缝处需设附加竖向插筋时设计应注明；详图间P74；P27：1、表4.2.2梁编号中增加KBL、TZL，注中增加楼层框架扁梁节点核芯区代号KBH，增加编号后加“g”的说明；２、竖向加腋符号由“GY”改为“Y”；P31：增加框架扁梁及其节点核芯区注写规则，强调应注明未穿过柱截面的纵向受力钢筋的根数；P43：5.4.3条增加板支承在剪力墙顶端的节点，当设计考虑墙外侧竖向钢筋与板上部纵向受力钢筋搭接传力时应满足搭接长度要求，设计应注明；P47：6.5.1条增加悬挑板考虑竖向地震作用时的事项；6.5.2条强调无梁楼盖纵向钢筋的锚固和搭接需要满足受拉钢筋的要求；6.5.4条增加无梁楼盖跨中板带支承在剪力墙的端节点的要求；P49：7.1.2表中增加了悬挑板阴角附加筋（Cis）；阳角上部斜向附加钢筋；P50：7.2.2条后浇带贯通留筋和100%搭接留筋不再以代号（GT和100%）而直接诶用文字表示；P54：增加悬挑板阴角附加筋（Cis）图示；P55：增加悬挑板阳角放射筋图示；P59：同一连接区段内纵向受拉钢筋绑扎搭接街头图示更合理；P64：地下一层增加钢筋弯锚方向向柱外侧；P65：1、底层刚性地坪增加两侧不等高情况；2、梁上柱纵筋在梁内锚固，直锚段长度由0.5LabE改为0.6LabE，且增加伸至梁底和大于等于20d的要求；P67：大样1取消设角部附加钢筋时柱纵筋直径应大于等于25的限制（也就是都要设），间距由大于150改为不大于150，直径由10改为不小于10；P71：1、取消端部无暗柱时加开口水平筋的做法，强调原做法二中每道水平分布筋均设双列拉筋；2、端部有暗柱时水平分布筋应紧贴角筋内侧弯折，并增加“L”形暗柱图示；3、剪力墙变截面处钢筋连通做法；P72：1、增加翼墙变截面处钢筋连通做法；2、明确端柱转角墙和端柱端部墙水平筋收于柱角筋内侧；P73：1、剪力墙竖向分布筋搭接时上部钢筋可直接插至基础顶面，取消原来大于等于0的要求；2、增加抗震缝处墙局部构造；P74：1、增加若干剪力墙变截面处构造；2、增加剪力墙上起边缘构件纵筋构造；3、剪力墙竖向钢筋顶部构造增加15d的要求；P77：1、构造边缘构件（转角墙）分多层与高层；2、增加边缘构件与墙身水平分布筋的做法；P78：1、取消双洞口连梁楼层处中间支座墙内箍筋；2、LL剖面增加连梁顶面高于楼面和变截面的做法；P80：LLK构造，增加内容；P82：大样1增加转角两边墙体外侧钢筋直径不同时搭接每侧为0.8LaE的要求；P83：剪力墙圆形洞口直径大于300，不大于800时补强构造改变；P85：增加角部附加筋；P89：1、增加受扭非框架梁纵筋构造；2、增加端支座梁下部纵筋弯锚及锚固，直锚时增加光圆钢筋要求；P91：1、竖向折梁钢筋构造一中下部钢筋弯折后水平段长度由不小于10d改为不小于20d；2、取消中间支座两侧有高差时梁纵筋可弯折的做法；P93~95：增加框架扁梁的做法；P97：增加内容；P108：局部升降板竖向折板增加板厚不小于150的要求；。
