根据施工预算图纸使用广联达软件计算工程量的过程

广联达计价软件的基础操作流程图软件整体操作下面给大家简单介绍一下软件的整体操作流程。

整体操作流程分为：建立项目、编制清单与投标报价建立项目第一步:启动双击桌面上的GBQ4.0图标，在弹出的界面中选择工程类型为【清单计价】，再点击【新建项目】，软件会进入“新建标段〞界面；第二步:新建标段说明1、选择清单计价【招标】或【投标】，选择【地区标准】；2、输入项目名称，如广联达大厦，那么保存的项目文件名也为广联达大厦。

另外报表也会显示工程名称为广联达大厦；3、输入一些项目息，如建立单位、招标代理；4、点击“确定〞完成新建项目，进入项目管理界面。

第三步：项目管理1、点击【新建】，选择【新建单项工程】，软件进入新建单项工程界面，输入单项工程名称后，点击【确定】，软件回到项目管理界面；2、点击【1#楼】，再点击【新建】，选择【新建单位工程】，软件进入单位工程新建向导界面；说明1)确认计价方式，按向导新建；2)选择清单库、清单专业、定额库、定额专业；3)输入工程名称，输入工程相关息如：工程类别、建筑面积；4)点击【确定】，新建完成。

根据以上步骤，我们按照工程实际建立一个工程项目，如下列图：编制清单与投标报价第一步：进入单位工程在项目管理窗口选择要编辑的单位工程，使用双击鼠标左键或点击功能区【编辑】按钮，进入单位工程主界面第二步：工程概况点击【工程概况】，工程概况包括工程息、工程特征与指标息，您可以在右侧界面相应的息容中输入息；说明1、根据工程的实际情况在工程息、工程特征界面输入法定代表人、造价工程师、结构类型等息，封面等报表会自动关联这些息；2、指标息：显示工程总造价和单方造价，系统根据用户编制预算时输入的资料自动计算，在此页面的息是不可以手工修改的。

第三步：编制清单与投标报价1、输入清单：点击【分局部项】→【查询窗口】，在弹出的查询界面，选择清单，选择您所需要的清单项，如平整场地，然后双击或点击【插入】输入到数据编辑区，然后在工程量列输入清单项的工程量。

广联达图形计算工程量的操作流程我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础…… 我们图形算量软件的作法的思路：先做标准层。

在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。

所以标准层是非常重要的，我们在处理时要加倍小心。

（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。

图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。

二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体： 1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3-6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。

广联达工程施工预算随着我国经济的快速发展，建筑行业作为国民经济的重要支柱，其市场规模不断扩大，竞争日益激烈。

在这种背景下，提高施工企业的竞争力，降低工程成本，提高工程质量，成为施工企业生存和发展的关键。

工程施工预算作为施工企业管理的重要组成部分，对于合理控制工程成本、提高企业效益具有重要意义。

广联达软件作为国内领先的工程造价管理解决方案提供商，其工程施工预算功能在施工企业中得到了广泛应用。

工程施工预算是在工程施工前，根据施工图纸、施工方案、工程量清单等资料，对工程项目的各项费用进行系统计算和预测的过程。

广联达工程施工预算主要包括以下几个方面：1. 工程量计算：根据施工图纸和工程量清单，利用广联达软件的自动计算功能，快速、准确地计算出各项工程的工程量。

避免了传统的手工计算方式，提高了计算效率和准确性。

2. 定额套用：广联达软件内置了丰富的定额库，包括国家、地方和行业定额，可以根据工程项目的具体情况进行选择。

通过软件的智能匹配功能，快速、准确地套用相应定额，为工程造价提供依据。

3. 费用计算：根据国家、地方和行业相关费用标准，广联达软件可以自动计算出工程项目的各项费用，包括直接费、间接费、利润和税金等。

避免了传统的手工计算方式，提高了计算效率和准确性。

4. 预算编制：通过广联达软件，可以将计算出的工程量、定额和费用进行汇总，编制出完整的工程施工预算报告。

报告包括预算封面、目录、工程量清单、费用明细表等内容，格式规范，便于甲方、乙方和监理方进行查阅和审核。

5. 预算分析：广联达软件提供了丰富的预算分析功能，可以对工程项目的预算进行多维度、全方位的分析。

通过预算分析，可以发现潜在的成本风险，为企业制定相应的应对措施提供数据支持。

6. 预算调整：在工程施工过程中，由于设计变更、现场签证等原因，可能导致工程量的增减和费用的变动。

广联达软件可以方便地对预算进行调整，确保预算的准确性和实用性。

总之，广联达工程施工预算功能可以帮助施工企业快速、准确地完成工程预算编制工作，有效控制工程成本，提高企业效益。

广联达图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。

二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体：1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3 -6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。

（注：在这里定义一个虚墙XQ，墙体材质选其它，类别选虚墙，厚度填1），点保存，基础墙要注意换算标号，因在总信息里基础墙没有定义标号。

墙体都定义完后点退出。

2、画墙体：先点属性定义小三角形调出WQ37→点（5，B交点）→点（2，B交点）→点（2，A交点）→点（1，A）→点（1，F）→点（2，F）→点顺小弧→填半径1200mm→打开偏移→X=1200,Y=0→点（2，G）→点连续线→关闭偏移→点（5，G）→点属性定义小三角形调出NQ24→点（5，B）→点右键→点（1，C）→点（2，C）→点右键→点（2，F）→点（2，B）→点右键→点（2，D）→点（4，D）→点（4，B）→点右键→点（3，G）→点（3，E）→点右键在属性定义栏内点小三角形调出XQ（画虚墙主要参考建施9，将楼梯分为斜跑、休息平台、楼板三部分）→点（3，E）→点（3，D）→打开偏移→X= 120，Y=0，→点（4，E）→点（4，D）→点右键→X=0，Y=120→点（4，D）→点（5，D）→点右键→X=0，Y=1470（注没楼梯梁最后一踏步让250，有楼梯梁接楼梯梁划分）→点（4，B）→点（5，B）→点右键→关闭偏移。

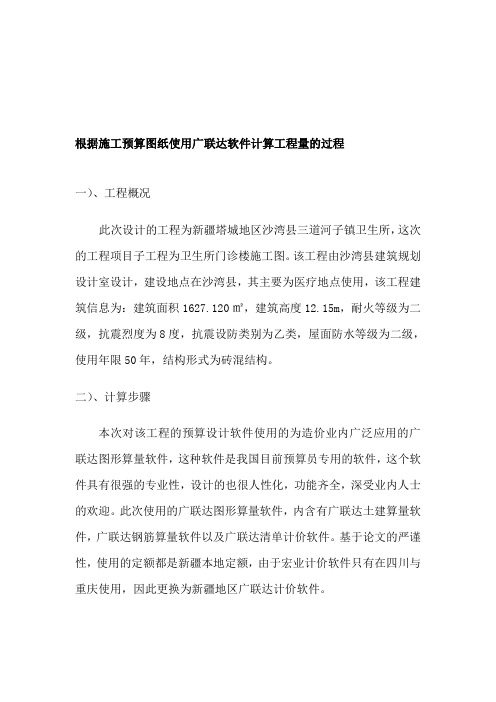

根据施工预算图纸使用广联达软件计算工程量的过程一）、工程概况此次设计的工程为新疆塔城地区沙湾县三道河子镇卫生所，这次的工程项目子工程为卫生所门诊楼施工图。

该工程由沙湾县建筑规划设计室设计，建设地点在沙湾县，其主要为医疗地点使用，该工程建筑信息为：建筑面积1627.120㎡，建筑高度12.15m，耐火等级为二级，抗震烈度为8度，抗震设防类别为乙类，屋面防水等级为二级，使用年限50年，结构形式为砖混结构。

二）、计算步骤本次对该工程的预算设计软件使用的为造价业内广泛应用的广联达图形算量软件，这种软件是我国目前预算员专用的软件，这个软件具有很强的专业性，设计的也很人性化，功能齐全，深受业内人士的欢迎。

此次使用的广联达图形算量软件，内含有广联达土建算量软件，广联达钢筋算量软件以及广联达清单计价软件。

基于论文的严谨性，使用的定额都是新疆本地定额，由于宏业计价软件只有在四川与重庆使用，因此更换为新疆地区广联达计价软件。

1、工程钢筋量的计算过程首先是钢筋量的计算。

广联达钢筋抽样软件遵从于国家规范以及规定的平法标准图集，使用建模方式，从整体上去设计各个构件之间的扣减关系，以表格方式进行辅助，在招投标、预算及结算阶段钢筋工程量的计算过程中为工程造价人员提供了极大的方便，省去了笔算的巨大工程量。

钢筋软件的内置规则也省去了用户的很大程度的劳动量，计算更准确。

该软件的建模方式为自动联系构件之间的关联关系，本人只要按照工程图进行设计即可，软件内部有非常多的统计方式，报表的样式也很多，这些都是非常规范的，适用于设计的不同阶段的不同需求。

钢筋抽样软件不但能够计算，还能够在使用过程中了解并熟悉使用平法，使全部工程的钢筋算量难度大大降低，提升了对钢筋算量的计算效率。

1）、新建单位工程。

第一步，将新疆地区广联达加密锁插入，双击广联达钢筋抽样软件，单击“新建向导”，在工程命名栏中填写“沙湾县三道河子镇卫生所门诊楼”，该工程的计算规则有很多，依据目前的标准，应选择“03G101系列”，在损耗模板一栏中，应选择“不计算损耗”，报表类型应根据本地区，设置为“新疆(乌鲁木齐2003)”，工程的汇总方式一栏中应选择按外皮计算钢筋长度(不考虑弯曲调整值)，此时第一页信息输入完毕、选择“下一步”，进入“工程信息”界面。

第一章工程造价计算方案一、算量软件思路：总体通过绘图建模的方式，快速建立建筑物计算模型。

再通过建立工程确定其计算规则；建立楼层确定构件的竖向高度尺寸、以及标高；建立轴网确定平面定位尺寸；对于每个构件，先定义构件属性，如确定其截面、厚度、材质等，再套取清单或定额做法；定义完构件后，对图纸将构件绘制在轴网上。

这样，建筑模型就建立好了，软件自动考虑构件与构件之间的关系的扣减关系，按照内置的计算规则自动扣减。

二、正常使用广联达算量软件，先用钢筋软件利用电子版图纸导入识别进行计算钢筋，经检查无误后转入土建算量软件计算土建工程量（二种软件可互导），当多轴网时，需按轴网分域调整楼层层高，另外对抗震等级、砼强度等设置项目进行重调整，对于钢筋部分土建可直接用的构件要大体检查一下，套定额合并工程量时，如楼梯计算范围内的柱梁不得算。

三、对于软件中不能识别的构件，采用新建画图上。

对于既不能识别又不能画上的构件，采用单构件参数化图集进行计算。

以上方法均不行的构件，采用手工输入法进行计算。

当按算量软件都不方便且较慢时，可采用神机妙算中统筹法进行计算。

小型构件和节点用此方法计算时，钢筋应利用其数据计算，不要重复计算，浪费时间。

四、工程造价计算全部过程及顺序详见《目前工程预（结算）编制的主要操作步骤及项目分类》表。

五、编制过程和检查过程同样重要，编制完成后按《工程算量和计价项目检查目录表》中所提示的项目进行整体自检，另外再由专人全面核对，核查后打印工程造价文件初稿，初稿经业主检查后，对于实际存在的问题进行修正后，再出正式的工程造价文件，最终文件是否加大？加大多少?应满足业主要求，不加大版本终稿要准确，最大误差应控制在审定价的10％以内。

六、图元存盘与提取，是用于多人做后，再放入一块或这次做的，下次可再利用，可反复利用不同工程相同构件的成果，大大提高工作效率，也可在本工程内反复利用。

七、计量软件绘制总流程7.1总体流程：先主体、装修、再零星7.2按结构类型:剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁框架结构：柱→梁→板框剪结构：柱→梁→剪力墙→门窗洞→暗柱/端柱→暗梁/连梁→板砖混结构：砖墙→门窗洞→构造柱→圈梁7.3 按建筑物的不同位置：首层→地上→地下→基础7.4 具体操作方法见GCL2008 操作手册、GGJ2009操作手册以下仅对操作技巧和易错的地方作出明确定。

广联达套定额具体详细实例及步骤套定额是指根据工程设计、工程施工、材料消耗和劳动力等因素，预先计算并确定的工程定额，是施工单位在施工前计算工程量、预算施工成本的重要依据。

广联达套定额是指利用广联达施工图软件，根据工程施工特点和实际情况，进行细化、分步骤、确定每一项工程量的具体数量、材料消耗和劳动力等指标。

下面我们将以房屋装修工程为例，详细介绍广联达套定额的步骤及实例。

一、准备工作1.1工程图纸获取：首先要获取房屋装修的设计图纸，包括平面图、立面图和剖面图等，以便进行后续的量取和分析。

1.2资料搜集：收集相关的建筑材料及人工工时的市场价格和规格参数，以便后续的套定额计算。

二、测量与计算2.1房屋结构量取：根据施工图纸，利用广联达施工图软件进行测量和计算，确定房屋的墙体、地板、顶板等结构的具体材料用量。

2.2装修工程量取：按照装修设计图纸和实际施工要求，对墙面粉刷、地面铺设、门窗安装等装修工程进行量取和计算。

2.3材料消耗计算：根据结构量取和装修工程量取的数据，结合市场材料价格和耗用率，计算出每一项材料的具体消耗量。

2.4人工工时计算：根据装修工程量和实际施工情况，结合施工队伍的实际情况，确定每一项工程的具体施工工时和人工费用。

三、套定额编制3.1制定工程清单：将测量和计算得到的数据整理成清单，包括结构材料用量、装修工程量、材料消耗量和人工工时等内容。

3.2套定规范：根据前期资料搜集和市场行情，制定套定规范，包括各项工程的计量单位、计算公式、材料用量标准和人工工时标准等。

3.3套定额计算：利用广联达施工图软件，根据制定的套定规范和工程清单，进行每一项工程的具体套定额计算，得出每一项工程的工程量、材料消耗和工时费用等参数。

3.4套定额审核：对计算得到的套定额进行审核，确保各项参数合理准确，符合实际施工情况和市场行情。

四、套定额应用4.1施工成本预算：根据套定额计算得到的工程量、材料消耗和工时费用等参数，编制施工成本预算，为施工单位提供准确的预算依据。

根据施工预算图纸使用广联达软件计算工程量的过程一）、工程概况此次设计的工程为新疆塔城地区沙湾县三道河子镇卫生所，这次的工程项目子工程为卫生所门诊楼施工图。

该工程由沙湾县建筑规划设计室设计，建设地点在沙湾县，其主要为医疗地点使用，该工程建筑信息为：建筑面积1627.120㎡，建筑高度12.15m，耐火等级为二级，抗震烈度为8度，抗震设防类别为乙类，屋面防水等级为二级，使用年限50年，结构形式为砖混结构。

二）、计算步骤本次对该工程的预算设计软件使用的为造价业内广泛应用的广联达图形算量软件，这种软件是我国目前预算员专用的软件，这个软件具有很强的专业性，设计的也很人性化，功能齐全，深受业内人士的欢迎。

此次使用的广联达图形算量软件，内含有广联达土建算量软件，广联达钢筋算量软件以及广联达清单计价软件。

基于论文的严谨性，使用的定额都是新疆本地定额，由于宏业计价软件只有在四川与重庆使用，因此更换为新疆地区广联达计价软件。

1、工程钢筋量的计算过程首先是钢筋量的计算。

广联达钢筋抽样软件遵从于国家规范以及规定的平法标准图集，使用建模方式，从整体上去设计各个构件之间的扣减关系，以表格方式进行辅助，在招投标、预算及结算阶段钢筋工程量的计算过程中为工程造价人员提供了极大的方便，省去了笔算的巨大工程量。

钢筋软件的内置规则也省去了用户的很大程度的劳动量，计算更准确。

该软件的建模方式为自动联系构件之间的关联关系，本人只要按照工程图进行设计即可，软件内部有非常多的统计方式，报表的样式也很多，这些都是非常规范的，适用于设计的不同阶段的不同需求。

钢筋抽样软件不但能够计算，还能够在使用过程中了解并熟悉使用平法，使全部工程的钢筋算量难度大大降低，提升了对钢筋算量的计算效率。

1）、新建单位工程。

第一步，将新疆地区广联达加密锁插入，双击广联达钢筋抽样软件，单击“新建向导”，在工程命名栏中填写“沙湾县三道河子镇卫生所门诊楼”，该工程的计算规则有很多，依据目前的标准，应选择“03G101系列”，在损耗模板一栏中，应选择“不计算损耗”，报表类型应根据本地区，设置为“新疆(乌鲁木齐2003)”，工程的汇总方式一栏中应选择按外皮计算钢筋长度(不考虑弯曲调整值)，此时第一页信息输入完毕、选择“下一步”，进入“工程信息”界面。

广联达GBQ3.0计价软件使用（1）新建预算文件新建预算文件有两种方式，初次使用软件可以采用新建向导的方式，由软件指引来进行。

如果用户常利用同一套定额来编制预算的可以利用软件提供的默认选项直接新建预算文件，软件提供这种快速新建预算的方法，是以默认的方式带入上述信息，无需每次输入，缩短环节，减少重复性工作，提高工作效率，新建预算对话框如图1-1。

图1-1 新建预算对话框如果用户对软件不是很熟悉，系统同时提供了新建向导，按照窗口提示，可逐步完成建立预算文件工作，软件同时在窗口左方给出了新建向导的过程图，当前步骤位置用蓝色字体标明。

具体操作分以下四步：①第一步计价方式的选择，软件提供两种计价方式：定额计价和清单计价。

清单计价又分3种类型：工程量清单、工程量清单计价（标底）和工程量清单计价（投标），清单计价如图1-2。

对于使用定额计价方式编制预算文件的用户，选择【定额计价】即可，定额计价如图1-3。

图1-2 清单计价图1-3 定额计价②第二部定额的选择：清单计价模式下有两组选项：清单选项和定额选项如图5-4；用鼠标左键，单击【选择清单】名称右端的下拉箭头，选择需要的定额，同样方式可选择清单专业名称，如图1-4清单计价下选择定额；定额计价只有定额选择，清单选项为灰色不可用。

用鼠标左键，单击【选择定额】名称右端的下拉箭头，选择需要的定额，同样方式可选择定额专业名称，如图1-5定额计价选择定额。

图1-4 清单计价选择定额图1-5 定额计价选择定额③第三步选择子目单价构成的费用文件，以及组价的市场价文件。

点击右边的按钮可以选择软件中存储的相关文件，如图1-6选择子目费用和市场价文件。

图1-6 子目费用文件和市场价文件选择④第四步完成：在工程名称输入框输入相关内容，按键盘Tab键光标移到文件名输入框，系统自动带入工程名称，默认文件名与工程名称相同，如果不希望二者相同，可修改，然后单击窗口下方的【完成】按钮，进入工程概况页面，如图1-7最后完成结界面。
