建筑电气施工图工程量计算

工程量清单计价的工程量计算(1）工程数量的计算工程数量的计算应按规范中规定的工程量计算规则进行.工程量计算规则是指对清单项目工程量的计算规定.除另有说明外，所有清单项目的工程量应以实体工程量为准，并以完成后的净值计算;投标人投标报价时,应在单价中考虑施工中的各种损耗和需要增加的工程量。

电力电缆：按设计图示尺寸以长度计算（含预留长度及附加长度）；桥架:按设计图示尺寸以长度计算；配线：按设计图示尺寸以长度以单线长度计算（含预留长度）;配管:按设计图示尺寸以长度计算;定额工程量计算电气配管工程量计算定额说明:1、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。

2、配管工程中未包括钢索架设及拉紧装置、接线箱、盒、支架的制作安装，其工程量应另行计算.一、配管工程量计算配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目。

（一）计算规则及其要领:1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量,不扣除接线盒（箱)、灯头盒、开关盒所占长度.2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算,然后汇总。

千万不要“跳算”，防止混乱,影响工程量计算的正确性。

(二）计算方法：计算配管的工程量，分两步走,先算水平配管，再算垂直配管。

1、水平方向敷设的管,以施工平面布置图的管线走向和敷设部位为依据,并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算，2、垂直方向敷设的管(沿墙、柱引上或引下），其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。

3、当埋地配管时(FC），水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算.穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算（三）配管工程量计算时应注意的问题1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。

2024年电气工程算量手算要点总结范本如下：1. 计算用电量：根据建筑物的用途和设备需求，确定每个房间或区域的电气设备类型和功率，并计算出每个房间或区域的总用电量。

根据建筑物的总用电量，计算出整个电气系统的总用电量。

2. 线路规划：确定每个房间或区域的电气设备之间的连接方式和距离，并根据电气设备的功率和工作条件，选择合适的电线尺寸和电线材料。

根据线路的长度和电流负载，计算出电线的电阻和电压降，并根据国家标准确定电线的安全系数。

3. 施工图绘制：根据电气系统的设计要求和规范，绘制出每个房间或区域的电气布置图，包括电源线路、开关、插座等设备的位置和连接方式，并标注出电线的规格和长度。

4. 负载平衡：根据每个房间或区域预计的电气设备使用情况，合理分配电气负载，确保电气系统的稳定运行。

根据每个房间或区域的用电量和电气设备的功率需求，计算出每个线路的负载，并根据电线的额定电流和安全系数，确定每个线路的额定电流和安全负载。

5. 线路保护：根据电气设备的类型和功率，选择合适的保护装置，如断路器、熔断器等。

根据设备的额定电流和保护装置的额定电流，计算出保护装置的选择和设置参数，确保电气系统的安全运行。

6. 功率因数改善：根据电气系统的功率因数和电气设备的功率因数要求，设计并选择合适的功率因数补偿装置，如电容器。

根据电气设备的功率因数和功率因数补偿装置的容量和工作电压，计算出功率因数补偿装置的安装位置和额定容量。

7. 外部电力接入：根据建筑物的需求和地理条件，计算出外部电力接入的电流需求和接入方式，如单相还是三相供电。

根据电力公司的规定和要求，计算出电力接入设备的规格和容量，并设计出合适的接线方案。

这些是2024年电气工程算量手算的要点总结范本，根据具体的项目和要求，还可以根据需要进行调整和补充。

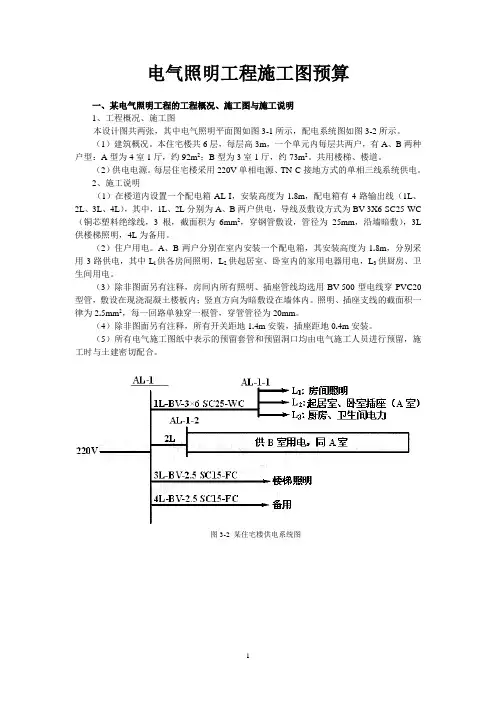

电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。

（1）建筑概况。

本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。

共用楼梯、楼道。

（2）供电电源。

每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。

2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC （铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L 供楼梯照明，4L为备用。

（2）住户用电。

A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。

（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。

照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。

（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。

（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。

图3-2 某住宅楼供电系统图2图3-1 某住宅楼电气照明平面图二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。

②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。

2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。

电气工程工程量计算规则工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同截面以延长米计算并套用定额。

其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。

2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。

4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。

5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。

6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。

7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。

由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。

注：电力行业预算定额为第四册。

8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。

9、电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。

10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度。

电缆附加长度表5 单位：%，M序号项目名称预留长度说明1 电缆敷设驰度、弯度、交叉2.5% 按全长计算2 电缆进入建筑物2.0m 规程规定最小值3 电缆进入沟内或吊架时引上余值1.5m 规程规定最小值4 变电所进线、出线1.5m 规程规定最小值5 电力电缆终端头1.5m 检修余量6 电缆中间接头盒2.0m 两端各留，检修余量7 电缆进控制及保护屏高+宽按盘面尺寸8 高压开关柜及低压动力配电盘2.0m 盘下进出线9 电缆至电动机0.5m 不包括接线盒至地坪间距离10 厂用变压器3.0m 从地坪算起11 车间动力箱1.5m 从地坪算起12 电梯电缆与电缆架固定点每处0.5m 规范最小值11、电缆支架的接地线应执行室内接地母线安装定额。

电气工程量计算方法计算工程量大致分为下列几种情况：1、设备成套供应或成套安装的工程量计算。

2、单个设备工程量计算。

3、材料安装工程量计算。

我们将第1条单独讲，第2、3条结合定额的章节讲。

第一节设备成套安装的工程量计算一、变压器或多油断路器本体附带的成套套管式电流互感器，随设备本体供应。

安装时包括了套管式电流互感器的安装，因此不另计算套管式电流互感器的设备费和安装费。

二、变压器油（绝缘油）随变压器及其他充油设备成套供应，安装定额中包括了变压器油的放、注油工序。

故不应另计算变压器油的费用及安装工程量。

但变压器安装定额中不包括变压器油的过滤，需要过滤时，可按制造厂提供的油量计算，油过滤过程中的损耗已包括在油过滤定额中，不再计其损耗量。

三、变压器油油冷却器安装，以及变压器和油冷却器之间的管道安装，已包括在变压器安装定额内，所以不另计上述设备及管道的安装费，但需要单独计算管道的材料费。

控制箱、油冷却器系成套供应，不另计设备费。

四、控制及保护屏、开关柜、配电屏上的设备，如仪表、继电器、断路器、开关、配线等均系成套供应，安装定额是按成套设备安装考虑，故不应另套其他零星仪表设备安装子目。

五、辅助设备安装，变压器、断路器、电压互感器的端子箱制作安装，应另套定额计算。

断路器的传动机构，隔离开关的操作机构及联锁装置，信号装置触点，避雷器的放电记录器，只计列设备费，不计算安装费。

变压器本章定额适用于油浸变压器、自耦变压器、带负荷调压变压器、油浸式电抗器、电炉变压器、整流变压器、消弧线圈。

一、变压器安装：1、按电压等级及容量，以“台”为单位套用定额。

2、油浸式电抗器按同电压、同容量的变压器安装定额套用，电炉变压器按同电压、同容量变压器定额乘以2.0系数。

整流变压器按同电压、同容量变压器定额乘以1.6系数。

干式变压器按同电压、同容量变压器定额乘以0.7系数。

3、变压器的器身检查：4000KVA以下按吊芯考虑，即包括了抽芯检查工作，而吊芯试验已包括在“变压器系统调试”定额内，不另计算。

土建及电气工程量计算规则一、平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。

1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。

（2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。

2、平整场地计算公式S=（A+4）×（B+4）=S底+2L外+16式中：S———平整场地工程量；A———建筑物长度方向外墙外边线长度；B———建筑物宽度方向外墙外边线长度；S底———建筑物底层建筑面积；L外———建筑物外墙外边线周长。

该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。

二、基础土方开挖计算开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。

（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。

槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。

2、开挖土方计算公式：（1）、清单计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。

（2）、定额规则：基槽开挖：V=（A+2C+K×H）H×L。

式中：V———基槽土方量；A———槽底宽度；C———工作面宽度；H———基槽深度；L———基槽长度。

.其中外墙基槽长度以外墙中心线计算，内墙基槽长度以内墙净长计算，交接重合出不予扣除。

基坑开挖：V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。

式中：V———基坑体积；A—基坑上口长度；B———基坑上口宽度；a———基坑底面长度；b———基坑底面宽度。

三、回填土工程量计算规则及公式1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。

式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积2、室内回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积主墙间净面积=S底-（L中×墙厚+L内×墙厚）式中：底———底层建筑面积；L中———外墙中心线长度；L内———内墙净长线长度。

电气工程工程量计算规则一核心提示：工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同截面以延长米计算并套用定额。

其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。

2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。

4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。

5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。

6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。

7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。

由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。

注：电力行业预算定额为第四册。

8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。

【建筑电气工程】电气工程量计算xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv工程量计算规则一、变压器安装按不同容量以“台”为计量单位计算。

二、变压器通过试验,判定绝缘受潮时才需进行干燥,需要干燥的变压器以“台”为计量单位。

三、消弧线圈的干燥以“台”为计量单位计算。

四、变压器油过滤按压力式滤油机和真空喷雾式净油机各占一半综合考虑，油过滤按每过滤合格1t需用滤油纸52张考虑，变压器油过滤不论过滤多少次，直到过滤合格为止，以“t”为计量单位，其具体计算方法如下：⒈变压器安装定额项目未包括绝缘油的过滤，需要过滤时，按制造厂提供的变压器油量计算。

⒉油断路器及其他充油设备的绝缘油过滤，按制造厂规定的充油量计算。

计算公式：油过滤数量（t）=设备油量（t）×（1+损耗率）五、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“m2”为计量单位。

六、基础型钢制作、安装以“kg”为计量单位。

七、铁构件制作安装均按施工图设计尺寸，以成品重量“kg”为计量单位。

工程量计算规则一、断路器、电流互感器、电压互感器、油浸电抗器、电力电容及电容器柜的安装以“台”为计量单位计算。

二、隔离开头、负荷开头、熔断器、避雷器、干式电抗器的安装以“组”为计量单位，每组按三相计算。

三、电容器安装定额项目中，不包括连接线和支架的安装。

电容器安装分为移相及串联电容器、集合式并联电容器两种，电容器柜安装按成套式考虑，不包括柜内电容器的安装，电力电容器安装单独计算，以“个”为计量单位。

四、交流滤波装置的安装以“台”为计量单位。

每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量另行计算。

五、高压设备安装定额项目内均不包括绝缘台的安装，其工程量按施工图数量计算。

六、高压成套配电柜和箱式变电站的安装以“台”计算。

电气工程工程量计算规则一工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同截面以延长米计算并套用定额。

其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。

2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。

4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。

5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。

6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。

7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。

由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。

注：电力行业预算定额为第四册。

8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。

9、电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。

10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度。

电缆附加长度表5 单位：%，M序号项目名称预留长度说明1 电缆敷设驰度、弯度、交叉 2.5% 按全长计算2 电缆进入建筑物 2.0m 规程规定最小值3 电缆进入沟内或吊架时引上余值 1.5m 规程规定最小值4 变电所进线、出线 1.5m 规程规定最小值5 电力电缆终端头 1.5m 检修余量6 电缆中间接头盒 2.0m 两端各留，检修余量7 电缆进控制及保护屏高+宽按盘面尺寸8 高压开关柜及低压动力配电盘 2.0m 盘下进出线9 电缆至电动机 0.5m 不包括接线盒至地坪间距离10 厂用变压器 3.0m 从地坪算起11 车间动力箱 1.5m 从地坪算起12 电梯电缆与电缆架固定点每处0.5m 规范最小值11、电缆支架的接地线应执行室内接地母线安装定额。
