[建筑]第4章 施工图工程量计算上

施工图工程量计算施工图工程量计算是工程建设中的重要环节，它直接影响到项目的投资、进度和质量。

本文将探讨施工图工程量计算的流程和方法，以期为相关人员提供参考。

一、施工图工程量计算流程1、图纸审查：在计算工程量之前，需要对施工图纸进行审查，了解工程的特点和设计要求，确定工程量计算的范围和计算规则。

2、制定计算方案：根据图纸和相关规范，制定工程量计算方案。

方案应包括计算方法、计算规则、计量单位和工程量清单等。

3、计算工程量：按照计算方案，使用合适的计算软件或手算方法，对各分部分项工程进行计算。

4、核对工程量：在计算完成后，需要对工程量进行核对，确保数据的准确性和完整性。

5、编制工程量清单：根据计算结果，编制工程量清单，包括各分部分项工程的名称、数量、单位和单价等信息。

6、审核和调整：对编制好的工程量清单进行审核和调整，确保数据的准确性和合理性。

二、施工图工程量计算方法1、手算方法：手算方法适用于简单的工程量计算，如土方开挖、回填等。

手算方法需要按照规定的计算规则进行计算，并注意数据的准确性和完整性。

2、软件计算：软件计算适用于复杂的工程量计算，如钢筋工程、混凝土工程等。

目前市面上有很多工程量计算软件，如广联达、鲁班等。

软件计算可以提高计算效率和准确性，但需要使用合适的软件和正确的计算规则。

3、表格法：表格法是一种将计算规则和实际数据相结合的方法。

通过表格的形式，可以快速地计算出各分部分项工程的工程量，并方便数据的核对和调整。

4、图算法：图算法适用于形状规则的工程量计算，如矩形、圆形等。

图算法需要使用合适的绘图软件和计算工具，按照规定的计算规则进行计算。

三、施工图工程量计算注意事项1、熟悉图纸和规范：在进行施工图工程量计算前，需要熟悉图纸和相关规范，了解设计意图和计算规则。

2、使用合适的计算方法：根据实际情况选择合适的计算方法，以提高计算效率和准确性。

3、注意数据的准确性和完整性：在计算过程中需要注意数据的准确性和完整性，避免出现漏算或错算的情况。

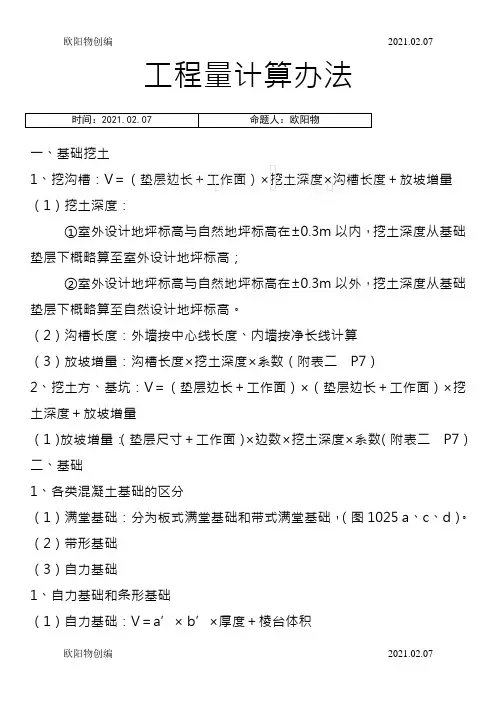

工程量计算办法一、基础挖土1、挖沟槽：V＝（垫层边长＋工作面）×挖土深度×沟槽长度＋放坡增量（1）挖土深度：①室外设计地坪标高与自然地坪标高在±0.3m以内，挖土深度从基础垫层下概略算至室外设计地坪标高；②室外设计地坪标高与自然地坪标高在±0.3m以外，挖土深度从基础垫层下概略算至自然设计地坪标高。

（2）沟槽长度：外墙按中心线长度、内墙按净长线计算（3）放坡增量：沟槽长度×挖土深度×系数（附表二 P7）2、挖土方、基坑：V＝（垫层边长＋工作面）×（垫层边长＋工作面）×挖土深度＋放坡增量（1）放坡增量：（垫层尺寸＋工作面）×边数×挖土深度×系数（附表二 P7）二、基础1、各类混凝土基础的区分（1）满堂基础：分为板式满堂基础和带式满堂基础，（图1025 a、c、d）。

（2）带形基础（3）自力基础1、自力基础和条形基础（1）自力基础：V＝a’× b’×厚度＋棱台体积{棱台体积：V=1/3h(S上+√(S下*S上)+S 下)"S上"为台体上体面,"S下"为台体下底面,"h"为高这适用于所有的台体}（2）条形基础：V＝断面面积×沟槽长度（1）砖基础断面计算砖基础多为年夜放脚形式，年夜放脚有等高与不等高两种。

等高年夜放脚是以墙厚为基础，每挑宽1/4砖，挑出砖厚为2皮砖。

不等高年夜放脚，每挑宽1/4砖，挑出砖厚为1皮与2皮相间（见图1018）。

基础断面计算如下：（见图1019）砖基断面面积＝标准厚墙基面积＋年夜放脚增加面积或砖基断面面积＝标准墙厚×（砖基础深＋年夜放脚折加高度）混凝土工程量计算规则一、现浇混凝土工程量计算规则混凝土工程量除另有规定者外，均按图示尺寸实体体积以m3计算。

不扣除构件内钢筋、预埋铁件及墙、板中0.3㎡内的孔洞所占体积。

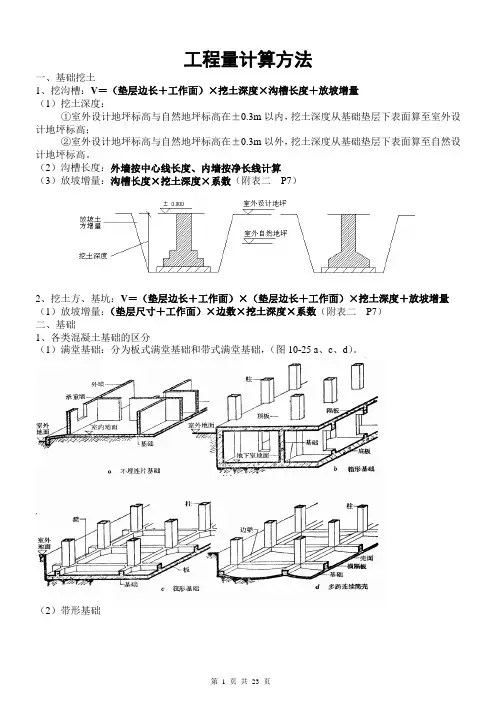

工程量计算方法一、基础挖土1、挖沟槽：V＝（垫层边长＋工作面）×挖土深度×沟槽长度＋放坡增量（1）挖土深度：①室外设计地坪标高与自然地坪标高在±0.3m以，挖土深度从基础垫层下表面算至室外设计地坪标高；②室外设计地坪标高与自然地坪标高在±0.3m以外，挖土深度从基础垫层下表面算至自然设计地坪标高。

（2）沟槽长度：外墙按中心线长度、墙按净长线计算（3）放坡增量：沟槽长度×挖土深度×系数（附表二P7）2、挖土方、基坑：V＝（垫层边长＋工作面）×（垫层边长＋工作面）×挖土深度＋放坡增量（1）放坡增量：（垫层尺寸＋工作面）×边数×挖土深度×系数（附表二P7）二、基础1、各类混凝土基础的区分（1）满堂基础：分为板式满堂基础和带式满堂基础，（图10-25 a、c、d）。

（2）带形基础（3）独立基础1、独立基础和条形基础（1）独立基础：V＝a’×b’×厚度＋棱台体积（2）条形基础：V＝断面面积×沟槽长度（1）砖基础断面计算砖基础多为大放脚形式，大放脚有等高与不等高两种。

等高大放脚是以墙厚为基础，每挑宽1/4砖，挑出砖厚为2皮砖。

不等高大放脚，每挑宽1/4砖，挑出砖厚为1皮与2皮相间（见图10-18）。

基础断面计算如下：（见图10-19）砖基断面面积＝标准厚墙基面积＋大放脚增加面积或砖基断面面积＝标准墙厚×（砖基础深＋大放脚折加高度）混凝土工程量计算规则一、现浇混凝土工程量计算规则混凝土工程量除另有规定者外，均按图示尺寸实体体积以m3计算。

不扣除构件钢筋、预埋铁件及墙、板中0.3㎡的孔洞所占体积。

1、基础（1）有肋带形混凝土基础，其肋高与肋宽之比在4:1以的按有肋带形基础计算。

超过4:1时，其基础底按板式基础计算，以上部分按墙计算。

（2）箱式满堂基础应分别按无梁式满堂基础、柱、墙、梁、板有关规定计算，套相应定额项目。

工程量计算方法一、基础挖土1、挖沟槽：V＝（垫层边长＋工作面）×挖土深度×沟槽长度＋放坡增量（1）挖土深度：①室外设计地坪标高与自然地坪标高在±0.3m以，挖土深度从基础垫层下表面算至室外设计地坪标高；②室外设计地坪标高与自然地坪标高在±0.3m以外，挖土深度从基础垫层下表面算至自然设计地坪标高。

（2）沟槽长度：外墙按中心线长度、墙按净长线计算（3）放坡增量：沟槽长度×挖土深度×系数（附表二P7）2、挖土方、基坑：V＝（垫层边长＋工作面）×（垫层边长＋工作面）×挖土深度＋放坡增量（1）放坡增量：（垫层尺寸＋工作面）×边数×挖土深度×系数（附表二P7）二、基础1、各类混凝土基础的区分（1）满堂基础：分为板式满堂基础和带式满堂基础，（图10-25 a、c、d）。

（2）带形基础（3）独立基础1、独立基础和条形基础（1）独立基础：V＝a’×b’×厚度＋棱台体积（2）条形基础：V＝断面面积×沟槽长度（1）砖基础断面计算砖基础多为大放脚形式，大放脚有等高与不等高两种。

等高大放脚是以墙厚为基础，每挑宽1/4砖，挑出砖厚为2皮砖。

不等高大放脚，每挑宽1/4砖，挑出砖厚为1皮与2皮相间（见图10-18）。

基础断面计算如下：（见图10-19）砖基断面面积＝标准厚墙基面积＋大放脚增加面积或砖基断面面积＝标准墙厚×（砖基础深＋大放脚折加高度）混凝土工程量计算规则一、现浇混凝土工程量计算规则混凝土工程量除另有规定者外，均按图示尺寸实体体积以m3计算。

不扣除构件钢筋、预埋铁件及墙、板中0.3㎡的孔洞所占体积。

1、基础（1）有肋带形混凝土基础，其肋高与肋宽之比在4:1以的按有肋带形基础计算。

超过4:1时，其基础底按板式基础计算，以上部分按墙计算。

（2）箱式满堂基础应分别按无梁式满堂基础、柱、墙、梁、板有关规定计算，套相应定额项目。

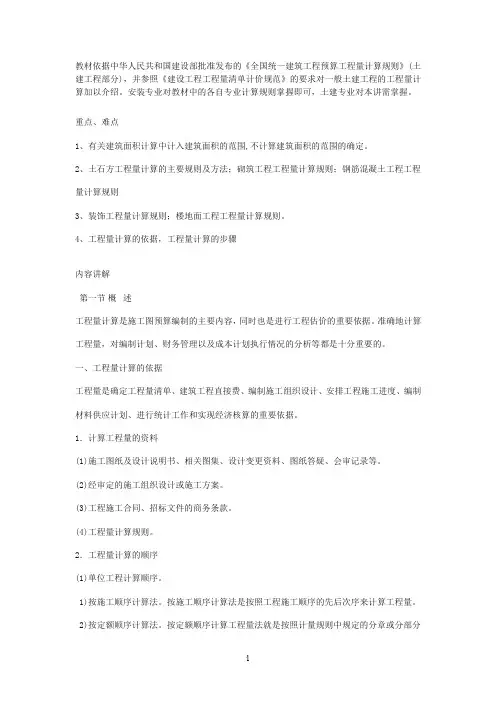

教材依据中华人民共和国建设部批准发布的《全国统一建筑工程预算工程量计算规则》(土建工程部分)，并参照《建设工程工程量清单计价规范》的要求对一般土建工程的工程量计算加以介绍。

安装专业对教材中的各自专业计算规则掌握即可，土建专业对本讲需掌握。

重点、难点1、有关建筑面积计算中计入建筑面积的范围,不计算建筑面积的范围的确定。

2、土石方工程量计算的主要规则及方法；砌筑工程工程量计算规则；钢筋混凝土工程工程量计算规则3、装饰工程量计算规则；楼地面工程工程量计算规则。

4、工程量计算的依据，工程量计算的步骤内容讲解第一节概述工程量计算是施工图预算编制的主要内容，同时也是进行工程估价的重要依据。

准确地计算工程量，对编制计划、财务管理以及成本计划执行情况的分析等都是十分重要的。

一、工程量计算的依据工程量是确定工程量清单、建筑工程直接费、编制施工组织设计、安排工程施工进度、编制材料供应计划、进行统计工作和实现经济核算的重要依据。

1．计算工程量的资料(1)施工图纸及设计说明书、相关图集、设计变更资料、图纸答疑、会审记录等。

(2)经审定的施工组织设计或施工方案。

(3)工程施工合同、招标文件的商务条款。

(4)工程量计算规则。

2．工程量计算的顺序(1)单位工程计算顺序。

1)按施工顺序计算法。

按施工顺序计算法是按照工程施工顺序的先后次序来计算工程量。

2)按定额顺序计算法。

按定额顺序计算工程量法就是按照计量规则中规定的分章或分部分项工程顺序来计算工程量。

(2)单个分项工程计算顺序。

1)按照顺时针方向计算法。

2)按“先横后竖、先上后下、先左后右”计算法。

3)按图纸分项编号顺序计算法。

在计算工程量时，不论采用哪种顺序方法计算，都不能有漏项少算或重复多算的现象发生。

3．工程量计算的步骤(1)根据工程内容和计量规则中规定的项目列出须计算工程量的分部分项工程。

(2)根据一定的计算顺序和计算规则列出计算式。

(3)根据施工图纸的要求确定有关数据代入计算式进行数值计算。

工程量计算办法一、基础挖土1、挖沟槽：V＝（垫层边长＋工作面）×挖土深度×沟槽长度＋放坡增量（1）挖土深度：①室外设计地坪标高与自然地坪标高在±0.3m以内，挖土深度从基础垫层下概略算至室外设计地坪标高；②室外设计地坪标高与自然地坪标高在±0.3m以外，挖土深度从基础垫层下概略算至自然设计地坪标高。

（2）沟槽长度：外墙按中心线长度、内墙按净长线计算（3）放坡增量：沟槽长度×挖土深度×系数（附表二P7）2、挖土方、基坑：V＝（垫层边长＋工作面）×（垫层边长＋工作面）×挖土深度＋放坡增量（1）放坡增量：（垫层尺寸＋工作面）×边数×挖土深度×系数（附表二P7）二、基础1、各类混凝土基础的区分（1）满堂基础：分为板式满堂基础和带式满堂基础，（图1025 a、c、d）。

（2）带形基础（3）自力基础1、自力基础和条形基础（1）自力基础：V＝a’× b’×厚度＋棱台体积{棱台体积：V=1/3h(S上+√(S下*S上)+S下)"S上"为台体上体面,"S下"为台体下底面,"h"为高这适用于所有的台体}（2）条形基础：V＝断面面积×沟槽长度（1）砖基础断面计算砖基础多为年夜放脚形式，年夜放脚有等高与不等高两种。

等高年夜放脚是以墙厚为基础，每挑宽1/4砖，挑出砖厚为2皮砖。

不等高年夜放脚，每挑宽1/4砖，挑出砖厚为1皮与2皮相间（见图1018）。

基础断面计算如下：（见图1019）砖基断面面积＝标准厚墙基面积＋年夜放脚增加面积或砖基断面面积＝标准墙厚×（砖基础深＋年夜放脚折加高度）混凝土工程量计算规则一、现浇混凝土工程量计算规则混凝土工程量除另有规定者外，均按图示尺寸实体体积以m3计算。

不扣除构件内钢筋、预埋铁件及墙、板中0.3㎡内的孔洞所占体积。

工程量计算方法一、基础挖土1、挖沟槽：V＝（垫层边长＋工作面）×挖土深度×沟槽长度＋放坡增量（1）挖土深度：①室外设计地坪标高与自然地坪标高在±0.3m以内，挖土深度从基础垫层下表面算至室外设计地坪标高；②室外设计地坪标高与自然地坪标高在±0.3m以外，挖土深度从基础垫层下表面算至自然设计地坪标高。

（2）沟槽长度：外墙按中心线长度、内墙按净长线计算（3）放坡增量：沟槽长度×挖土深度×系数（附表二P7）2、挖土方、基坑：V＝（垫层边长＋工作面）×（垫层边长＋工作面）×挖土深度＋放坡增量（1）放坡增量：（垫层尺寸＋工作面）×边数×挖土深度×系数（附表二P7）二、基础1、各类混凝土基础的区分（1）满堂基础：分为板式满堂基础和带式满堂基础，（图10-25 a、c、d）。

（2）带形基础（3）独立基础1、独立基础和条形基础（1）独立基础：V＝a’×b’×厚度＋棱台体积（2）条形基础：V＝断面面积×沟槽长度（1）砖基础断面计算砖基础多为大放脚形式，大放脚有等高与不等高两种。

等高大放脚是以墙厚为基础，每挑宽1/4砖，挑出砖厚为2皮砖。

不等高大放脚，每挑宽1/4砖，挑出砖厚为1皮与2皮相间（见图10-18）。

基础断面计算如下：（见图10-19）砖基断面面积＝标准厚墙基面积＋大放脚增加面积或砖基断面面积＝标准墙厚×（砖基础深＋大放脚折加高度）混凝土工程量计算规则一、现浇混凝土工程量计算规则混凝土工程量除另有规定者外，均按图示尺寸实体体积以m3计算。

不扣除构件内钢筋、预埋铁件及墙、板中0.3㎡内的孔洞所占体积。

1、基础（1）有肋带形混凝土基础，其肋高与肋宽之比在4:1以内的按有肋带形基础计算。

超过4:1时，其基础底按板式基础计算，以上部分按墙计算。

（2）箱式满堂基础应分别按无梁式满堂基础、柱、墙、梁、板有关规定计算，套相应定额项目。

工程量计算方法一、基础挖土1、挖沟槽:V＝(垫层边长＋工作面)×挖土深度×沟槽长度＋放坡增量(1)挖土深度:①室外设计地坪标高与自然地坪标高在±0.3m以内,挖土深度从基础垫层下表面算至室外设计地坪标高;②室外设计地坪标高与自然地坪标高在±0.3m以外,挖土深度从基础垫层下表面算至自然设计地坪标高。

(2)沟槽长度:外墙按中心线长度、内墙按净长线计算(3)放坡增量:沟槽长度×挖土深度×系数(附表二P7)2、挖土方、基坑:V＝(垫层边长＋工作面)×(垫层边长＋工作面)×挖土深度＋放坡增量(1)放坡增量:(垫层尺寸＋工作面)×边数×挖土深度×系数(附表二P7)二、基础1、各类混凝土基础的区分(1)满堂基础:分为板式满堂基础与带式满堂基础,(图10-25 a、c、d)。

(2)带形基础(3)独立基础1、独立基础与条形基础(1)独立基础:V＝a’×b’×厚度＋棱台体积{棱台体积:V=1/3h(S上+√(S下*S上)+S下)"S上"为台体上体面,"S下"为台体下底面,"h"为高这适用于所有的台体}(2)条形基础:V＝断面面积×沟槽长度(1)砖基础断面计算砖基础多为大放脚形式,大放脚有等高与不等高两种。

等高大放脚就是以墙厚为基础,每挑宽1/4砖,挑出砖厚为2皮砖。

不等高大放脚,每挑宽1/4砖,挑出砖厚为1皮与2皮相间(见图10-18)。

基础断面计算如下:(见图10-19)砖基断面面积＝标准厚墙基面积＋大放脚增加面积或砖基断面面积＝标准墙厚×(砖基础深＋大放脚折加高度)混凝土工程量计算规则一、现浇混凝土工程量计算规则混凝土工程量除另有规定者外,均按图示尺寸实体体积以m3计算。

不扣除构件内钢筋、预埋铁件及墙、板中0、3㎡内的孔洞所占体积。

工程量计算办法一、基础挖土1、挖沟槽：V＝（垫层边长＋工作面）×挖土深度×沟槽长度＋放坡增量（1）挖土深度：①室外设计地坪标高与自然地坪标高在±0.3m以内，挖土深度从基础垫层下概略算至室外设计地坪标高；②室外设计地坪标高与自然地坪标高在±0.3m以外，挖土深度从基础垫层下概略算至自然设计地坪标高。

（2）沟槽长度：外墙按中心线长度、内墙按净长线计算（3）放坡增量：沟槽长度×挖土深度×系数（附表二P7）2、挖土方、基坑：V＝（垫层边长＋工作面）×（垫层边长＋工作面）×挖土深度＋放坡增量（1）放坡增量：（垫层尺寸＋工作面）×边数×挖土深度×系数（附表二P7）二、基础1、各类混凝土基础的区分（1）满堂基础：分为板式满堂基础和带式满堂基础，（图1025 a、c、d）。

（2）带形基础（3）自力基础1、自力基础和条形基础（1）自力基础：V＝a’× b’×厚度＋棱台体积{棱台体积：V=1/3h(S上+√(S下*S上)+S下)"S上"为台体上体面,"S下"为台体下底面,"h"为高这适用于所有的台体}（2）条形基础：V＝断面面积×沟槽长度（1）砖基础断面计算砖基础多为年夜放脚形式，年夜放脚有等高与不等高两种。

等高年夜放脚是以墙厚为基础，每挑宽1/4砖，挑出砖厚为2皮砖。

不等高年夜放脚，每挑宽1/4砖，挑出砖厚为1皮与2皮相间（见图1018）。

基础断面计算如下：（见图1019）砖基断面面积＝标准厚墙基面积＋年夜放脚增加面积或砖基断面面积＝标准墙厚×（砖基础深＋年夜放脚折加高度）混凝土工程量计算规则一、现浇混凝土工程量计算规则混凝土工程量除另有规定者外，均按图示尺寸实体体积以m3计算。

不扣除构件内钢筋、预埋铁件及墙、板中0.3㎡内的孔洞所占体积。

建筑工程施工工程量计算一、引言工程量清单是进行建筑工程施工必不可少的一项工作。

通过对工程量的准确计算，可以为施工过程提供准确的数据支持，保障施工工程的质量和进度。

建筑工程施工工程量计算是一个复杂的工作，需要根据项目的实际情况进行具体的量取和计算。

本文将对建筑工程施工工程量计算的相关内容进行详细的阐述，以便读者了解并掌握建筑工程施工工程量计算的基本原理和方法。

二、建筑工程施工工程量计算的基本原理建筑工程施工工程量计算是指根据勘察、设计图纸和技术要求，通过对建筑工程施工中所需的各项材料、设备和人工等资源进行准确的计算、测算和预算。

其基本原理是根据施工图纸和设计要求，量取所需的各项工程量，然后根据单价和工程量计算出各项费用，并最终形成工程量清单。

建筑工程施工工程量计算的基本原理包括以下几个方面：1.准确测量和计算：工程量计算的基础是准确的测量和计算。

只有对工程量进行准确的测量和计算，才能够保证施工过程中所需的各类材料和设备的供应充足，并为施工进度的控制提供可靠的数据支持。

2.综合考虑：在进行工程量计算时，需要综合考虑各种因素，如材料的损耗率、施工现场的实际情况、季节因素等。

只有全面考虑这些因素，才能够得出较为准确的工程量计算结果。

3.科学合理：工程量计算必须遵循科学合理的原则，不能随意夸大或缩小工程量，否则将会对施工过程造成严重的影响。

4.参照标准：在进行工程量计算时，需要参照相应的标准和规范进行，确保计算结果的准确性和可靠性。

三、建筑工程施工工程量计算的方法建筑工程施工工程量计算的方法是根据项目的实际情况和特点，选择合适的计量方法进行计算。

常用的建筑工程施工工程量计算方法主要包括以下几种：1.按比例法：按照设计图纸上的比例关系进行计算，通常适用于基础工程、砌筑工程等。

2.按面积法：按照设计图纸上的面积进行计算，常用于墙体、地面、天花板等工程的计量。

3.按长度法：按照设计图纸上的长度进行计算，常用于梁、柱等工程的计量。

1、有关建筑面积计算中计入建筑面积的范围,不计算建筑面积的范围的确定。

2、土石方工程量计算的主要规则及方法；砌筑工程工程量计算规则；钢筋混凝土工程工程量计算规则3、装饰工程量计算规则；楼地面工程工程量计算规则。

4、工程量计算的依据，工程量计算的步骤内容讲解第一节概述工程量计算是施工图预算编制的主要内容，同时也是进行工程估价的重要依据。

准确地计算工程量，对编制计划、财务管理以及成本计划执行情况的分析等都是十分重要的。

一、工程量计算的依据工程量是确定工程量清单、建筑工程直接费、编制施工组织设计、安排工程施工进度、编制材料供应计划、进行统计工作和实现经济核算的重要依据。

1．计算工程量的资料(1)施工图纸及设计说明书、相关图集、设计变更资料、图纸答疑、会审记录等。

(2)经审定的施工组织设计或施工方案。

(3)工程施工合同、招标文件的商务条款。

(4)工程量计算规则。

2．工程量计算的顺序(1)单位工程计算顺序。

1)按施工顺序计算法。

按施工顺序计算法是按照工程施工顺序的先后次序来计算工程量。

2)按定额顺序计算法。

按定额顺序计算工程量法就是按照计量规则中规定的分章或分部分项工程顺序来计算工程量。

(2)单个分项工程计算顺序。

1)按照顺时针方向计算法。

2)按“先横后竖、先上后下、先左后右”计算法。

3)按图纸分项编号顺序计算法。

在计算工程量时，不论采用哪种顺序方法计算，都不能有漏项少算或重复多算的现象发生。

3．工程量计算的步骤(1)根据工程内容和计量规则中规定的项目列出须计算工程量的分部分项工程。

(2)根据一定的计算顺序和计算规则列出计算式。

(3)根据施工图纸的要求确定有关数据代入计算式进行数值计算。

(4)对计算结果的计量单位进行调整，使之与计量规则中规定的相应分部分项工程的计量单位保持一致。

4．工程量计算的注意事项(1)必须口径一致。

计算工程量必须熟悉计量规则中每个工程项目所包括的内容和范围。

(2)必须按工程量计算规则计算。
