地下室集水坑的设置

集水井是一种用于收集和储存雨水或其他废水的设施，通常在城市排水系统中使用。

以下是集水井的细部做法：
1. 选址：集水井应建在地势低洼处，以便收集雨水或废水。

同时，集水井应远离建筑物和其他障碍物，以确保排水顺畅。

2. 设计：集水井的设计应根据当地的降雨量和排水量进行计算。

集水井的尺寸应足够大，以容纳预期的降雨量和排水量。

同时，集水井应设计有适当的进水口和出水口，以便雨水或废水能够顺利进入和排出。

3. 施工：集水井的施工应按照设计要求进行。

首先，应挖掘出集水井的基础，并在基础上铺设混凝土或砖石。

然后，应安装进水口和出水口，并确保其连接牢固。

最后，应在集水井内部安装排水泵和其他设备。

4. 维护：集水井的维护非常重要，以确保其正常运行。

应定期清理集水井内部的杂物和淤泥，并检查排水泵和其他设备的运行情况。

如果发现问题，应及时进行维修或更换。

总之，集水井的细部做法包括选址、设计、施工和维护等方面。

只有在这些方面都做好了，才能确保集水井的正常运行和有效排水。

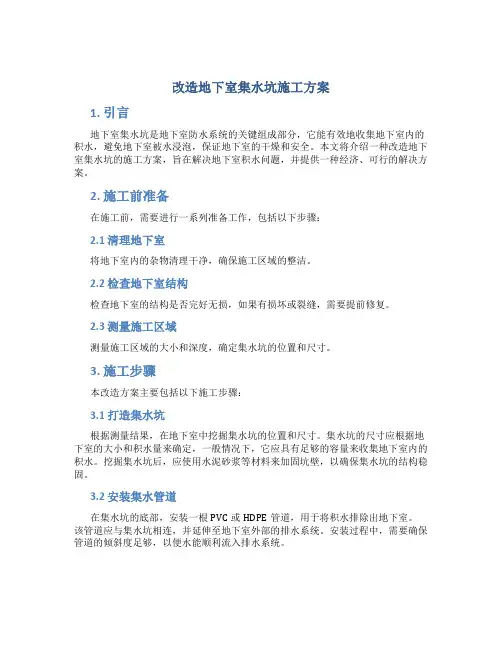

改造地下室集水坑施工方案1. 引言地下室集水坑是地下室防水系统的关键组成部分，它能有效地收集地下室内的积水，避免地下室被水浸泡，保证地下室的干燥和安全。

本文将介绍一种改造地下室集水坑的施工方案，旨在解决地下室积水问题，并提供一种经济、可行的解决方案。

2. 施工前准备在施工前，需要进行一系列准备工作，包括以下步骤：2.1 清理地下室将地下室内的杂物清理干净，确保施工区域的整洁。

2.2 检查地下室结构检查地下室的结构是否完好无损，如果有损坏或裂缝，需要提前修复。

2.3 测量施工区域测量施工区域的大小和深度，确定集水坑的位置和尺寸。

3. 施工步骤本改造方案主要包括以下施工步骤：3.1 打造集水坑根据测量结果，在地下室中挖掘集水坑的位置和尺寸。

集水坑的尺寸应根据地下室的大小和积水量来确定，一般情况下，它应具有足够的容量来收集地下室内的积水。

挖掘集水坑后，应使用水泥砂浆等材料来加固坑壁，以确保集水坑的结构稳固。

3.2 安装集水管道在集水坑的底部，安装一根PVC或HDPE管道，用于将积水排除出地下室。

该管道应与集水坑相连，并延伸至地下室外部的排水系统。

安装过程中，需要确保管道的倾斜度足够，以便水能顺利流入排水系统。

3.3 加装泵站为了提高地下室内的积水排出效率，可以考虑在集水坑中加装泵站。

泵站可以通过感应器或手动启动，将积水抽出并排放到排水系统中。

泵站的功率应根据地下室的大小和积水情况来选择，确保能够有效地排除积水。

4. 施工注意事项在施工过程中，需要注意以下事项：4.1 施工安全在进行挖掘和加固集水坑的过程中，必须确保施工人员的安全。

建议使用合适的安全设备，如安全帽、手套和防护眼镜。

4.2 施工质量施工过程中，需要保证集水坑的结构稳固、管道的连接紧密，并且泵站的安装位置合理。

施工完成后，应进行仔细检查，确保施工质量符合要求。

4.3 维护保养改造完地下室集水坑后，需要定期检查和清理集水坑和管道，确保其畅通无阻。

介绍了地下室排水的种类，对造成地下室排水事故的因素进行了分析。

重点对地下室发生火灾的工况进行了分析，提出建筑地下室集水坑的容积确定及潜水泵的流量选择等问题。

[关键词] 建筑地下室排水水容量建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。

地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。

由于建筑地下由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。

而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。

那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。

1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。

地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。

（2）消防排水。

当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。

（3）其他普通废水。

主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。

（4）人防口部洗消排水。

2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。

除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。

排水泵的流量若根据倒灌的雨水计算：Q=ψqF 式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2,其中A 为坡道露天面积，A1 为坡道侧墙面积。

地下室排水沟，集水井做法
一：集水坑；集水井平面位置说明，如下图标注为集水坑二，其它为集水坑一。

集水坑一平面
图
集水坑1 B-E剖面图电L
20
B
1mn 用出用腿蜘 100既3。

卬再也直艮^m 枇E 6欷6轴^史 整子I 噢比由行。

I -500^1+V 映1 153a 20 口吃1
0版市
羊球敖副捅，篁即t 懈缄上北下室蛔器标光引 物鼻
如磁破士帕嵯 -干如特T
2月乎&期椁阍11球 曜g 北理浦*7版腌 一 2。

例：：U 期㈱中层 |[|第：：斑匏送一 槌二副扇»30口小巾
V,. /
条桃二
二、地下室排水沟 -r
TJ
：
铁禽孑
%
二[二：；
'--
-I;
£015,12 斯■由15.12 里茂建和
自相
«F<
im.e DATE
友灯始等
中定
smwwEO PT
惋也
EDCMJIUED ETT
项身如击
£即「产,利
专业式贵
CHIEF Ef*3.
撞册
CHEOED BF
段计
CE3-3MED HV
制图
BRAWN BY
孙:
智!
100解C3 口细石检面层
卜闻的嬉C ：1(W1M 基层
1疆1:绿泥砂浆
-
—15厚1:2水艰砂浆 । -C2»石海赞上切5礴度，最躯。

犀 制德
盛般土楼瓶
⑻地下室排水沟蹲
IltfiH&Jl用阖臼
三、车道挡水沟见JS-B-24。

高层住宅（含商住）电梯前室给排水管井尺寸确定1.原则：需进人检修的管道井，井内检修人员操作净宽应大于700mm；不进人检修的管道井，应朝向前室走道开门，检修门宜开全，且井道的净深不宜超过500mm。

井道内宜设排水地漏，且结构梁不宜布置在井道内。

2.井道尺寸：<50m住宅(18层及以下住宅)，通常前室立管数为4~7根（最多情况为给水3根、消防2根、喷淋1根，排水1根），当立管根数少于4根（纯住宅，给水3根，消防1根）且项目不为高端产品时可不考虑设置管道井，管道可考虑敷设在不显眼的墙体角落，当立管根数多于4根时（商住楼）宜设管井，进人且单侧布管管井尺寸为：900（宽）X1700（深），双侧布管管井尺寸为：1100（宽）X900（深）；不进人管井尺寸为1700（宽）X500（深），部分立管敷设在管井内的情况需另行专业配合。

>50m，<100m住宅(19层~33层住宅)，通常前室立管数为6~10根（最多情况为给水5根、消防2根、喷淋2根，排水1根），进人且单侧布管管井尺寸为：900（宽）X2400（深），双侧布管尺寸为：1100（宽）X1400（深）；不进人管井尺寸为2400（宽）X500（深），部分立管敷设在管井内的情况需另行详细配合。

高层住宅（含商住）地下室水设备用房尺寸确定1．侧进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-1.2m(h为地下室净高，水池与泵房的分隔墙避开顶板梁位筑砌，若无法避开，则需再扣减板下梁位高度，通常要考虑0.2~0.3m的高度)，上进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-0.4m。

水池的长边宜朝向泵房。

2．消防泵房面积的确定：80~100㎡；3．报警阀间面积的确定：需按报警阀个数考虑，确定报警阀个数前暂按15~20㎡，报警阀间宜靠近消防泵房或跟泵房合并。

4．生活水箱间面积的确定：1.1）原则：需避开结构的梁、柱布置，由于单体下方地下室的柱子较多，基本满足不了大吨位生活水箱的布置，故生活水箱尽量布置在非单体下方地下室。

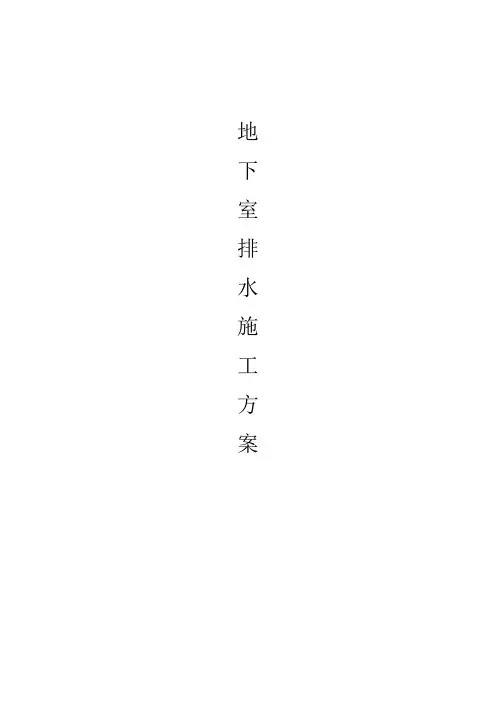

地下室排水施工方案
地下室排水施工方案
一、原因
1．地下室部分施工阶段，地下水较多。

2．原有集水坑、排水沟沟底标高高于基础梁底，基坑开挖后不能满足排水要求。

3．为保证地下室底板的施工质量需在现场修建集水坑。

二、施工方案
1．拆除原有排水沟。

2．排水沟和集水坑应设计在基础轮廓线外。

3．根据现场条件排水沟边缘紧靠坡面。

排水沟的高度500-600MM，坡度为5％。

4．集水坑的高度为1000MM，长1150MM，960MM
5．集水井和排水沟为M5水泥砂浆砌240砖墙，1：
2.5水泥砂浆抹灰，沟底100厚C10砼垫层，
以便于淤泥和杂物的清理。

三、潜水泵布置
由于现场排水条件的限制，需要配备12台潜水
泵，晴天安排4-5台水泵，雨天安排12台水泵
抽水，以满足现场要求为准。

须有效防止地下水
位过高对地下室整体结构不利，同时保证地下室
底板的正常施工。

四、平面布置详附图。

一般有两层以上地下室者,在最低层设置积水坑为好.
6.当有-2层地下室时,重点放在-2层;但-1层相关部位也得设
地下室排水考虑顺:
1.确定排水内容:冲洗,消防,雨水.并确定水量.
2.根据平面布置和结构形式确定积水坑点数.
3.根据水量和排水坑点数确定潜污泵水量.
4.根据潜污泵5~10min排水量确定积水坑的有效容积.
5.根据建筑条件确定潜污泵扬程.
1.地下室的集水坑设于消防电梯,坡道入口必须设置;
2.在建筑专业设计地下排水明沟时也必须设;在生活消防水池及水泵房必须设;
3.人民防空地下室则在洗消室或密闭通道,生活水箱饮用水箱旱厕附近要设;
4.其它场所适当设置,一般30~50m长设一个;
5.集水坑容量一般1.5~2,0m3消防电梯应&gt;=2.0m3;

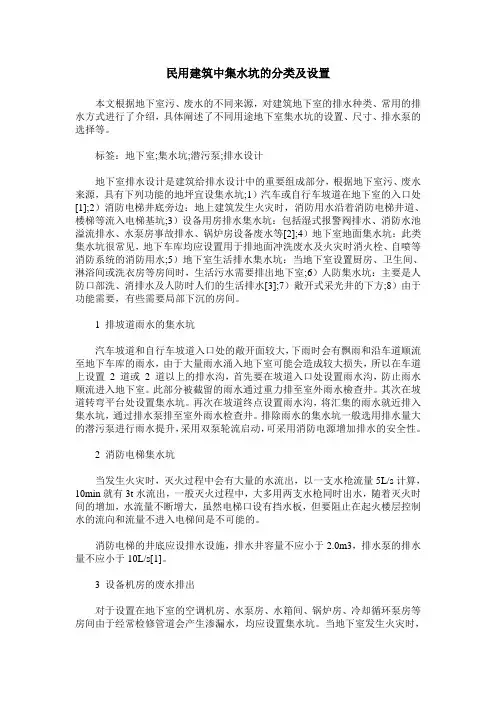

民用建筑中集水坑的分类及设置本文根据地下室污、废水的不同来源，对建筑地下室的排水种类、常用的排水方式进行了介绍，具体阐述了不同用途地下室集水坑的设置、尺寸、排水泵的选择等。

标签：地下室;集水坑;潜污泵;排水设计地下室排水设计是建筑给排水设计中的重要组成部分，根据地下室污、废水来源，具有下列功能的地坪宜设集水坑;1）汽车或自行车坡道在地下室的入口处[1];2）消防电梯井底旁边：地上建筑发生火灾时，消防用水沿着消防电梯井道、楼梯等流入电梯基坑;3）设备用房排水集水坑：包括湿式报警阀排水、消防水池溢流排水、水泵房事故排水、锅炉房设备废水等[2];4）地下室地面集水坑：此类集水坑很常见，地下车库均应设置用于排地面冲洗废水及火灾时消火栓、自喷等消防系统的消防用水;5）地下室生活排水集水坑：当地下室设置厨房、卫生间、淋浴间或洗衣房等房间时，生活污水需要排出地下室;6）人防集水坑：主要是人防口部洗、消排水及人防时人们的生活排水[3];7）敞开式采光井的下方;8）由于功能需要，有些需要局部下沉的房间。

1 排坡道雨水的集水坑汽车坡道和自行车坡道入口处的敞开面较大，下雨时会有飘雨和沿车道顺流至地下车库的雨水，由于大量雨水涌入地下室可能会造成较大损失，所以在车道上设置2 道或2 道以上的排水沟，首先要在坡道入口处设置雨水沟，防止雨水顺流进入地下室。

此部分被截留的雨水通过重力排至室外雨水檢查井。

其次在坡道转弯平台处设置集水坑。

再次在坡道终点设置雨水沟，将汇集的雨水就近排入集水坑，通过排水泵排至室外雨水检查井。

排除雨水的集水坑一般选用排水量大的潜污泵进行雨水提升，采用双泵轮流启动，可采用消防电源增加排水的安全性。

2 消防电梯集水坑当发生火灾时，灭火过程中会有大量的水流出，以一支水枪流量5L/s计算，10min就有3t水流出，一般灭火过程中，大多用两支水枪同时出水，随着灭火时间的增加，水流量不断增大，虽然电梯口设有挡水板，但要阻止在起火楼层控制水的流向和流量不进入电梯间是不可能的。

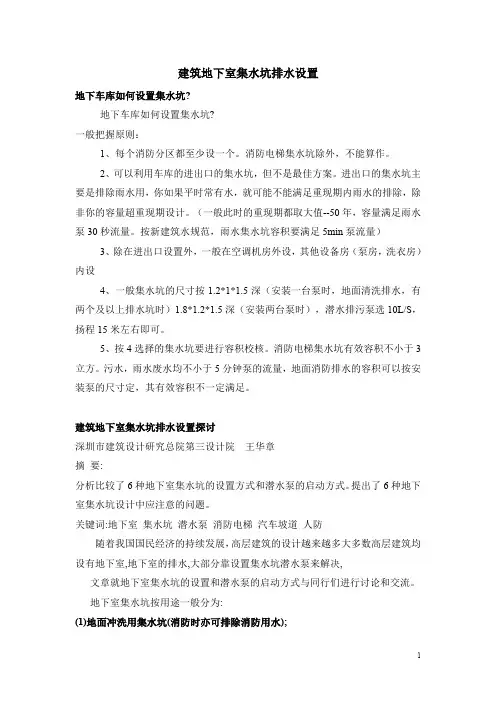

建筑地下室集水坑排水设置地下车库如何设置集水坑?地下车库如何设置集水坑?一般把握原则：1、每个消防分区都至少设一个。

消防电梯集水坑除外，不能算作。

2、可以利用车库的进出口的集水坑，但不是最佳方案。

进出口的集水坑主要是排除雨水用，你如果平时常有水，就可能不能满足重现期内雨水的排除，除非你的容量超重现期设计。

（一般此时的重现期都取大值--50年，容量满足雨水泵30秒流量。

按新建筑水规范，雨水集水坑容积要满足5min泵流量）3、除在进出口设置外，一般在空调机房外设，其他设备房（泵房，洗衣房）内设4、一般集水坑的尺寸按1.2*1*1.5深（安装一台泵时，地面清洗排水，有两个及以上排水坑时）1.8*1.2*1.5深（安装两台泵时），潜水排污泵选10L/S，扬程15米左右即可。

5、按4选择的集水坑要进行容积校核。

消防电梯集水坑有效容积不小于3立方。

污水，雨水废水均不小于5分钟泵的流量，地面消防排水的容积可以按安装泵的尺寸定，其有效容积不一定满足。

建筑地下室集水坑排水设置探讨深圳市建筑设计研究总院第三设计院王华章摘要:分析比较了6种地下室集水坑的设置方式和潜水泵的启动方式。

提出了6种地下室集水坑设计中应注意的问题。

关键词:地下室集水坑潜水泵消防电梯汽车坡道人防随着我国国民经济的持续发展，高层建筑的设计越来越多大多数高层建筑均设有地下室,地下室的排水,大部分靠设置集水坑潜水泵来解决,文章就地下室集水坑的设置和潜水泵的启动方式与同行们进行讨论和交流。

地下室集水坑按用途一般分为:(1)地面冲洗用集水坑(消防时亦可排除消防用水);(2)消防电梯专用排水集水坑;(3)汽车库坡道雨水集水坑;(4)设备用房排水集水坑;(5)地下室卫生设备排水集水坑;(6)人防用集水坑,共6大类。

1 地面冲洗用集水坑(消防时亦可排除消防用水)此类集水坑最常用,地下车库、自行车库均应设置,主要用于收集平时冲洗地面废水和消防时消防排水,过去常规的做法是在地下室每隔一段距离设一集水坑,每个集水坑设置2台潜水泵(一用一备)。

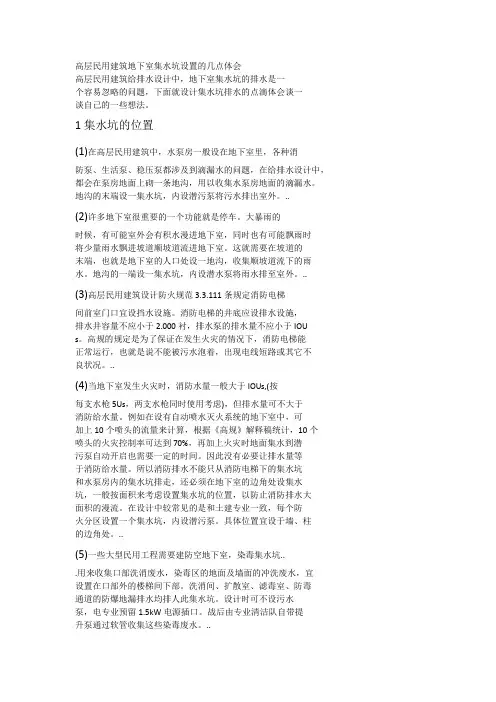

高层民用建筑地下室集水坑设置的几点体会高层民用建筑给排水设计中，地下室集水坑的排水是一个容易忽略的问题，下面就设计集水坑排水的点滴体会谈一谈自己的一些想法。

1集水坑的位置(1)在高层民用建筑中，水泵房一般设在地下室里，各种消防泵、生活泵、稳压泵都涉及到滴漏水的问题，在给排水设计中，都会在泵房地面上砌一条地沟，用以收集水泵房地面的滴漏水。

地沟的末端设一集水坑，内设潜污泵将污水排出室外。

..(2)许多地下室很重要的一个功能就是停车。

大暴雨的时候，有可能室外会有积水漫进地下室，同时也有可能飘雨时将少量雨水飘进坡道顺坡道流进地下室。

这就需要在坡道的末端，也就是地下室的人口处设一地沟，收集顺坡道流下的雨水。

地沟的一端设一集水坑，内设潜水泵将雨水排至室外。

..(3)高层民用建筑设计防火规范3.3.111条规定消防电梯间前室门口宜设挡水设施。

消防电梯的井底应设排水设施，排水井容量不应小于2.000衬，排水泵的排水量不应小于IOUs。

高规的规定是为了保证在发生火灾的情况下，消防电梯能正常运行，也就是说不能被污水泡着，出现电线短路或其它不良状况。

..(4)当地下室发生火灾时，消防水量一般大于IOUs,(按每支水枪5Us，两支水枪同时使用考虑)，但排水量可不大于消防给水量。

例如在设有自动喷水灭火系统的地下室中，可加上10个喷头的流量来计算，根据《高规》解释稿统计，10个喷头的火灾控制率可达到70%，再加上火灾时地面集水到潜污泵自动开启也需要一定的时间。

因此没有必要让排水量等于消防给水量。

所以消防排水不能只从消防电梯下的集水坑和水泵房内的集水坑排走，还必须在地下室的边角处设集水坑，一般按面积来考虑设置集水坑的位置，以防止消防排水大面积的漫流。

在设计中较常见的是和土建专业一致，每个防火分区设置一个集水坑，内设潜污泵。

具体位置宜设于墙、柱的边角处。

..(5)一些大型民用工程需要建防空地下室，染毒集水坑...用来收集口部洗消废水，染毒区的地面及墙面的冲洗废水，宜设置在口部外的楼梯间下部。

集水坑的构造设置要求集水坑的那些构造设置要求呀，可真是个有趣又重要的事儿呢！集水坑是在建筑工程里经常会见到的部分哦。

那它的构造设置要求有不少讲究的地方。

一、位置方面。

集水坑的位置可不能随便定。

它得放在建筑物里那些容易积水的地方呀。

比如说地下室，如果地下室有一些低洼的角落，水就容易往那儿流，那这个角落就是集水坑很好的安家之处。

又或者是在一些排水管道的附近，这样方便把流过来的水都收集起来。

就像我们在家里，如果有个地方总是湿哒哒的，那肯定得在那儿放个东西来接水呀，集水坑在建筑里就起着这个接水的作用呢。

二、尺寸大小。

集水坑的尺寸大小也是有要求的。

它得根据预计的积水量来确定。

要是这个地方可能积水比较多，那集水坑就得大一些。

比如说在一些大型的地下室停车场，如果面积很大，而且有很多车辆进出会带进来雨水或者其他的水，那这个集水坑可能就需要挖得大一点，深一点。

不然小小的集水坑一下子就满了，那水就会到处流，就像一个小杯子去接一大桶水，肯定是接不住的呀。

而且集水坑的尺寸还得考虑到周围的建筑结构呢，不能因为集水坑太大，影响到其他的结构安全。

三、坑壁的构造。

集水坑的坑壁也很关键哦。

坑壁要足够坚固，这样才能承受住周围土壤的压力和水的压力。

一般来说，会对坑壁做一些加固处理。

比如说用混凝土来浇筑坑壁，让它变得结结实实的。

就像给集水坑穿上了一层坚硬的铠甲，防止它被周围的泥土或者水给挤坏了。

而且坑壁的坡度也有讲究，如果太陡了，坑壁可能就容易坍塌，如果太缓了呢，又会占用过多的空间。

所以要找到一个合适的坡度，让集水坑既安全又不会太浪费空间。

四、排水管道连接。

集水坑得和排水管道好好连接起来。

这个连接就像是两个人手拉手一样，要紧密又顺畅。

排水管道要能把集水坑里的水快速地排出去。

如果这个连接不好，比如说有缝隙或者堵塞，那集水坑里的水就会排不出去，那可就糟糕了。

就像我们人要是被堵住了嘴巴和鼻子，肯定会难受得不行。

而且排水管道的管径也要合适，要根据集水坑的排水能力来确定。

地下室独立集水坑施工方案一、施工前准备在开始施工前，应确保所有必要的设备和材料已经准备就绪。

包括挖掘机、运输车辆、水泵、防水材料、钢筋、模板等。

此外，还应对施工区域进行清理，移除所有障碍物，确保施工区域的安全。

二、测量与定位按照设计要求，使用全站仪或其他测量工具，精确标定集水坑的位置和大小。

确保挖掘深度和宽度符合设计要求，避免超挖或欠挖。

三、挖掘集水坑根据标定的位置和尺寸，使用挖掘机进行挖掘。

挖掘过程中，应严格控制挖掘深度和宽度，保证坑底平整，坑壁垂直。

同时，要注意挖掘过程中的安全，避免发生坍塌等事故。

四、坑壁加固挖掘完成后，应立即进行坑壁加固。

加固材料一般为钢筋和模板，按照设计要求进行安装。

钢筋应均匀分布，模板应紧密贴合坑壁，确保坑壁的稳定性。

五、管道安装在坑壁加固完成后，开始进行管道安装。

管道材料应符合设计要求，安装过程中要保证管道的平直和密封性。

同时，要注意管道与其他设施的连接，确保水能顺利流入集水坑。

六、泵站加装根据设计要求，在集水坑附近安装泵站。

泵站应能满足集水坑的排水需求，安装过程中要保证泵站的稳定性和密封性。

同时，要检查泵站的电源和控制系统，确保泵站能正常运行。

七、降水处理在泵站安装完成后，开始进行降水处理。

通过泵站将集水坑内的水抽出，降低地下水位。

降水过程中，要定期检查泵站的运行情况和水位变化，确保降水效果。

八、垫层施工降水处理完成后，进行垫层施工。

垫层材料应符合设计要求，施工过程中要保证垫层的平整度和密实性。

垫层的作用是保护集水坑底部，防止水流对底部的冲刷。

九、抽水与封堵垫层施工完成后，再次进行抽水。

此时，抽水的主要目的是检查垫层的密封性和泵站的排水能力。

抽水过程中，要仔细观察水位变化和水流情况，确保一切正常。

抽水结束后，进行封堵。

封堵材料应满足防水要求，确保集水坑在使用过程中的密封性。

十、后续施工在完成上述步骤后，地下室独立集水坑的施工基本完成。

后续施工主要包括对集水坑的维护和保养，以及对泵站和管道的检查和维修。

地下室排水沟集水井施工方案首先，地下室排水沟和集水井的设计应根据建筑物的地势和使用需求确定。

一般来说，排水沟应设置在地下室的四周，以便将地表水和雨水快速排离地下室。

排水沟的深度和宽度根据地下室的大小和使用需求来确定，一般深度在50-100cm，宽度在30-60cm之间。

为了确保排水沟的稳定性和防水性能，排水沟的底部应使用抗渗透性能好的水泥砂浆进行铺设。

排水沟的两侧和顶部应使用耐水性好的混凝土进行围护。

排水沟的施工可以采用成段浇筑或模块化浇筑的方式，根据实际情况灵活选择。

在排水沟的施工过程中，应特别注意排水沟与地下室墙体之间的连接处，确保连接紧密、防水性能好。

排水沟与地下室墙体的连接可以采用防水胶条或水泥浆进行密封处理。

此外，排水沟的出口处应设置适当的防止倒流装置，以避免地下室内积水。

除了排水沟，集水井也是地下室排水系统中不可或缺的组成部分。

集水井的设计应根据地下室的大小和使用需求来确定，井体的直径和深度应能容纳并排水沟的出口。

集水井可以采用预制混凝土或钢筋混凝土进行施工，井盖应选择耐腐蚀和防滑的材质，确保安全使用。

集水井的施工过程需要注意井壁的垂直度和圆整度，以确保井盖能够安装密封紧密。

井体的内部应作防水处理，可以使用水泥砂浆或防水涂料覆盖。

为了方便集水井的维护和清理，井盖应设置适当的开启装置和通风孔。

在整个施工过程中，要注意排水沟和集水井与周围土壤的排水连接，确保排水系统的畅通性。

另外，施工现场应做好安全措施，防止事故的发生。

总之，地下室排水沟和集水井的施工方案应根据实际情况进行综合考虑，确保排水系统的稳定性和使用寿命。

合理的设计和施工能够有效地防止地下室积水，保护建筑物的安全和使用效果。

地下室集水坑的设计及潜水排污泵选择建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。

地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元.由于建筑地下室的标高较低,地下室排水往往不能以重力自流排至市政管网,需要设置集水坑，经潜水泵提升排至室外检查井。

而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设备被淹的事故。

那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢?本文就这个问题作如下探讨.1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。

地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池,污水经提升排至室外污水管网。

(2）消防排水.当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水.（3）其他普通废水。

主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。

（4）人防口部洗消排水。

2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故.除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。

排水泵的流量若根据倒灌的雨水计算：Q=ψqF式中：ψ为径流系数，q为设计降雨强度(L/S.m2），F为汇水面积（m2）,应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2，其中A为坡道露天面积，A1为坡道侧墙面积。

因为雨水汇水面积不大且根据规范,汽车库进车坡道应设置2道或2道以上的排水沟，倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量，因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适.3 地下室消防排水的设计（1）地下室发生火灾消防时的排水工况分析以实际工程为例.当某建筑地下室发生火灾，消火栓与自动喷淋系统启动.其中自动喷淋系统的消防流量为30l/s，火灾持续小时为1h，消防水量为108m3；消火栓系统消防流量为20l/s，火灾持续小时为2h，消防水量为144m3，则地下室发生消防时的总积水量为252 m3。

地下室通常会设置集水坑来收集雨水或地下水，以防止地下室积水。

而为了有效地排水，通常会设置联通管，将水引流至污水管道或排水井。

下面将介绍地下室集水坑设置联通管的装置制作方法：一、准备工作1.1 确定集水坑位置：首先需要确定地下室内设置集水坑的位置，一般选择地势较低或易积水的地方。

1.2 确定联通管位置：根据地下室布局和集水坑位置，确定联通管的走向和出口位置，一般要确保联通管能够顺利引流至外部排水系统。

1.3 测量和确认尺寸：根据集水坑和联通管的位置，进行精确的测量，确认所需材料的尺寸和数量。

二、材料准备2.1 PVC排水管：根据实际需求选择合适直径和长度的PVC排水管，一般建议选择耐腐蚀、耐压的材质。

2.2 弯头和接头：准备足够数量的PVC排水管弯头和接头，以便在安装过程中连接各部分管道。

2.3 水泥封闭材料：选择适合地下环境使用的水泥或其他密封材料，用于固定和密封联通管。

2.4 工具：准备切割工具、量具、胶水、胶带等相关工具，以便在安装过程中使用。

三、装置制作3.1 安装集水坑：首先将集水坑按照预先确定的位置安装在地下室内，确保其处于水平位置并能够有效收集地下水或雨水。

3.2 安装联通管：根据预先确定的位置和走向，安装PVC排水管，使用弯头和接头连接各个管段，确保联通管能够顺利引流至外部排水系统。

3.3 密封固定联通管：在联通管连接及出口处使用水泥或其他密封材料进行固定和密封，以确保联通管不会发生漏水现象。

3.4 压力测试：完成联通管的安装后，进行一定的压力测试，确保联通管的畅通和稳定。

四、验收和维护4.1 验收：对安装完成的地下室集水坑设置联通管进行验收，检查管道连接是否牢固，排水是否顺畅等。

4.2 维护管理：定期对集水坑和联通管进行清理和维护，确保排水系统的畅通和正常运行。

以上就是地下室集水坑设置联通管的装置制作方法，希望对您有所帮助。

在进行相关工程施工时，务必根据实际情况做出合理的安排和选择适合的材料，确保排水系统的安全和稳定。

地下室集水坑三通变径地方标高简介地下室集水坑是用于收集地下室内的积水和排水的设施，以确保地下室的干燥和安全。

在地下室集水坑的设计中，三通变径地方标高是一个重要的考虑因素。

本文将详细介绍地下室集水坑三通变径地方标高的相关知识和设计要点。

什么是地下室集水坑三通变径地方标高地下室集水坑三通变径地方标高是指在地下室集水坑的设计中，为了保证排水系统的畅通和有效性，需要合理设置三通变径地方的高度。

三通变径地方是指在排水管道中，由于管道的弯曲或连接处的变径而形成的地方。

三通变径地方标高的设置直接影响地下室集水坑的排水效果和运行安全。

合理设置三通变径地方标高可以有效避免积水和堵塞等问题，确保地下室的干燥和安全。

设计要点1. 确定地下室集水坑的位置在设计地下室集水坑三通变径地方标高之前，首先需要确定地下室集水坑的位置。

地下室集水坑通常设置在地下室的最低点，以便收集积水并进行排水。

确定集水坑位置后，才能进一步设计三通变径地方标高。

2. 考虑排水管道的布局在设计地下室集水坑的三通变径地方标高时，需要考虑排水管道的布局。

排水管道应尽量避免过多的弯曲和变径，以确保排水的顺畅和效率。

合理布局排水管道可以减少积水和堵塞的可能性，提高排水系统的运行效果。

3. 设置合理的三通变径地方标高在地下室集水坑的排水管道中，三通变径地方标高的设置是关键。

合理设置三通变径地方标高可以确保排水管道的畅通和有效性。

一般来说，三通变径地方标高的设置应满足以下要求：•保证排水管道的坡度，使水能顺利流动，避免积水和堵塞。

•根据地下室的实际情况，确定合适的地方标高，以确保排水的畅通和有效性。

•考虑地下室集水坑的容量和排水量，设置合理的三通变径地方标高，以适应不同的排水需求。

4. 考虑安全性和维护便利性在设计地下室集水坑的三通变径地方标高时，还需要考虑安全性和维护便利性。

合理设置三通变径地方标高可以减少积水和堵塞的风险，提高地下室的安全性。

此外，还应注意设置检修口和清洗孔，以便日常维护和清理排水系统。

地下室泄水口规范
①集水坑设置数量、位置应满足使用功能、设计要求；为使地
下工程防水的设计和施工符合技术先进、经济合理、安全适用、确保质量的要求，特制定本规范。

②设备房（消防控制室、回水泵房、发电机房等）电梯基坑旁、高低压配电室电缆沟旁等应设置集水坑；
③集水坑的设计深度应满足使用功能、排污泵安装高度要求（排污泵通常是立式安装）；
④深度大于1.5m应设置检修钢爬梯；
⑤集水坑盖板应为压花钢盖板或高分子复合树脂盖板。

地下工程的防水，应积极采用经过试验和鉴定并经实践检验行之有效的新材料、新结构、新技术。

施工规定几何尺寸方正;内壁光滑、平整;垂直度不得大于5mm;
坑内干净,不得有建筑垃圾、杂物、污泥等。

地下工程的防水等级，
按围护结构允许渗漏水量划分为四级，地下工程的防水等级,应根据
工程的重要性和使用中对防水的要求确定。
