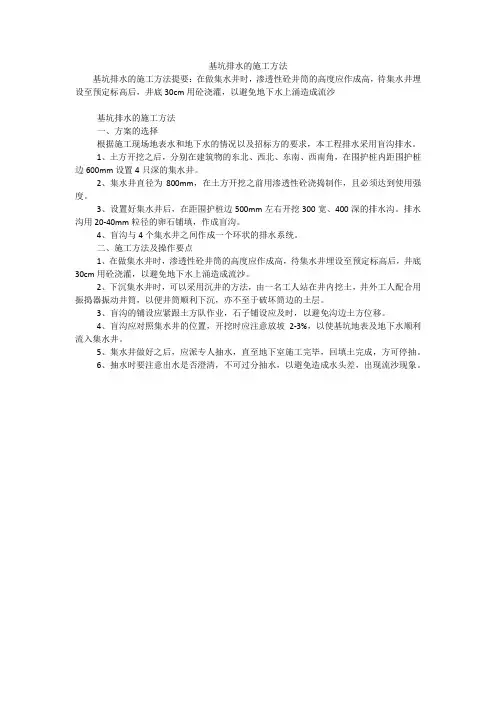

基础底板集水坑自动排水施工工法

基坑排水的施工方法
基坑排水的施工方法提要：在做集水井时，渗透性砼井筒的高度应作成高，待集水井埋设至预定标高后，井底30cm用砼浇灌，以避免地下水上涌造成流沙
基坑排水的施工方法
一、方案的选择
根据施工现场地表水和地下水的情况以及招标方的要求，本工程排水采用盲沟排水。

1、土方开挖之后，分别在建筑物的东北、西北、东南、西南角，在围护桩内距围护桩边600mm设置4只深的集水井。

2、集水井直径为800mm，在土方开挖之前用渗透性砼浇捣制作，且必须达到使用强度。

3、设置好集水井后，在距围护桩边500mm左右开挖300宽、400深的排水沟。

排水沟用20-40mm粒径的卵石铺填，作成盲沟。

4、盲沟与4个集水井之间作成一个环状的排水系统。

二、施工方法及操作要点
1、在做集水井时，渗透性砼井筒的高度应作成高，待集水井埋设至预定标高后，井底30cm用砼浇灌，以避免地下水上涌造成流沙。

2、下沉集水井时，可以采用沉井的方法，由一名工人站在井内挖土，井外工人配合用振捣器振动井筒，以便井筒顺利下沉，亦不至于破坏筒边的土层。

3、盲沟的铺设应紧跟土方队作业，石子铺设应及时，以避免沟边土方位移。

4、盲沟应对照集水井的位置，开挖时应注意放坡2-3%，以使基坑地表及地下水顺利流入集水井。

5、集水井做好之后，应派专人抽水，直至地下室施工完毕，回填土完成，方可停抽。

6、抽水时要注意出水是否澄清，不可过分抽水，以避免造成水头差，出现流沙现象。

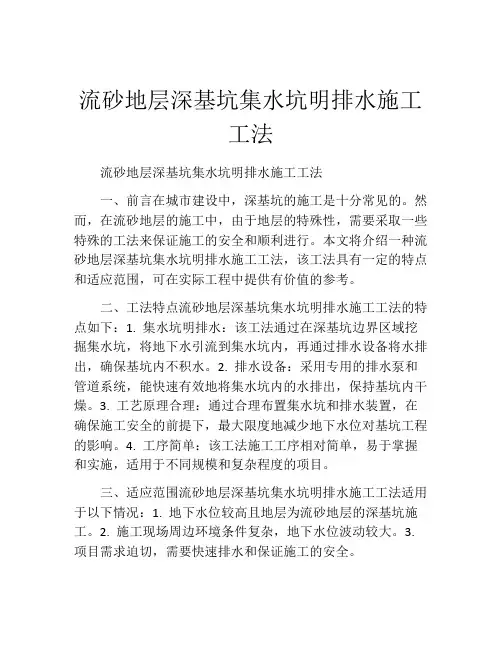

流砂地层深基坑集水坑明排水施工工法流砂地层深基坑集水坑明排水施工工法一、前言在城市建设中，深基坑的施工是十分常见的。

然而，在流砂地层的施工中，由于地层的特殊性，需要采取一些特殊的工法来保证施工的安全和顺利进行。

本文将介绍一种流砂地层深基坑集水坑明排水施工工法，该工法具有一定的特点和适应范围，可在实际工程中提供有价值的参考。

二、工法特点流砂地层深基坑集水坑明排水施工工法的特点如下：1. 集水坑明排水：该工法通过在深基坑边界区域挖掘集水坑，将地下水引流到集水坑内，再通过排水设备将水排出，确保基坑内不积水。

2. 排水设备：采用专用的排水泵和管道系统，能快速有效地将集水坑内的水排出，保持基坑内干燥。

3. 工艺原理合理：通过合理布置集水坑和排水装置，在确保施工安全的前提下，最大限度地减少地下水位对基坑工程的影响。

4. 工序简单：该工法施工工序相对简单，易于掌握和实施，适用于不同规模和复杂程度的项目。

三、适应范围流砂地层深基坑集水坑明排水施工工法适用于以下情况：1. 地下水位较高且地层为流砂地层的深基坑施工。

2. 施工现场周边环境条件复杂，地下水位波动较大。

3. 项目需求迫切，需要快速排水和保证施工的安全。

四、工艺原理在流砂地层深基坑集水坑明排水施工工法中，通过合理设计集水坑的位置和形状，将地下水引流到集水坑中。

同时，通过设置排水泵和管道系统，将集水坑内的水快速排出，保持基坑内干燥。

该工法的实际应用中，需要根据实际情况进行专门的技术措施，如固结土工程、边坡支护等，以确保施工过程的稳定。

五、施工工艺流砂地层深基坑集水坑明排水施工工法的施工工艺主要包括以下几个阶段：1. 方案设计与准备：确定工程需求和技术要求，设计集水坑的位置和形状，选择合适的排水设备。

2. 集水坑开挖：根据设计要求，在基坑边界区域开挖集水坑，并参考地下水位变化情况调整坑深。

3. 排水设备安装：安装排水泵和管道系统，确保其正常运行。

4. 排水考虑：根据地下水位变化情况，合理调整排水设备的工作参数，保持基坑内的水位处于安全范围内。

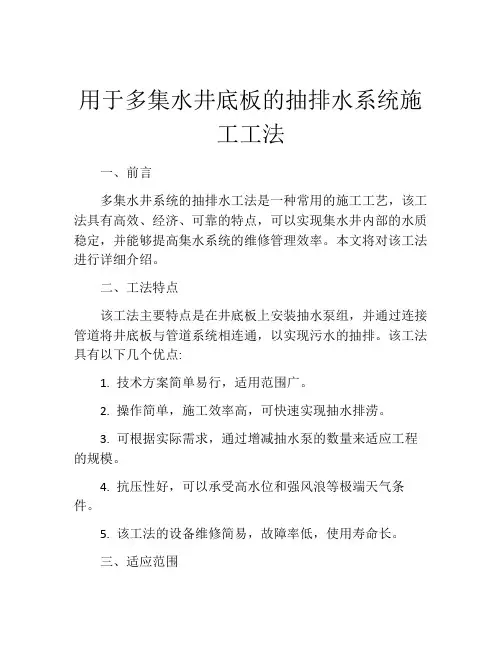

用于多集水井底板的抽排水系统施工工法一、前言多集水井系统的抽排水工法是一种常用的施工工艺，该工法具有高效、经济、可靠的特点，可以实现集水井内部的水质稳定，并能够提高集水系统的维修管理效率。

本文将对该工法进行详细介绍。

二、工法特点该工法主要特点是在井底板上安装抽水泵组，并通过连接管道将井底板与管道系统相连通，以实现污水的抽排。

该工法具有以下几个优点:1. 技术方案简单易行，适用范围广。

2. 操作简单，施工效率高，可快速实现抽水排涝。

3. 可根据实际需求，通过增减抽水泵的数量来适应工程的规模。

4. 抗压性好，可以承受高水位和强风浪等极端天气条件。

5. 该工法的设备维修简易，故障率低，使用寿命长。

三、适应范围该工法适用于如下多集水井的排涝工程:1. 大型城市污水收集、处理系统。

2. 大型水利灌溉系统的排涝工程。

3. 矿山、建筑施工等场合的排涝工程。

四、工艺原理该工法的实际应用是由多集水井的实际情况决定的，需要根据井的大小、深度、水质、出水管道及排流量的实际情况等因素制定不同的施工方案。

下面是一个例子，用于说明该工法的理论依据。

1. 工法原理：将井底板上的抽水泵组与出水管道相连通，并上接电源，实现污水的抽排及环保处理。

2. 施工工艺流程：首先，在井筒內侧挖掘出一块平整的区域，再将抽水泵组安装在区域内，并连接式样简单的进出水管道，从而使汇聚在井底的污水被泵出到管道系统中。

最后，将地面上的电源接上井体内泵站的电缆，以驱动抽水泵组。

3. 控制系统：该系统主要由智能控制器及传感器组成，并与控制中心相通，具有远程控制和自动化控制的功能。

当井下水位升高时，控制器会自动打开抽水泵组，将水排出到管道系统中。

五、施工工艺1. 预备：确定井底板范围及排水管道的进口位置，安装调节阀等管路附件。

2. 安装泵站：所需要的设备：抽水泵组、支架、水管、电缆和调节阀等。

先组装好抽水泵组，将电缆线和水管导入井内，接通电源，完成泵站安装。

筏板基础集水井互通排水施工工法一、前言筏板基础集水井互通排水施工工法是一种常用于建筑工程中的地基处理和排水工法。

它通过在筏板基础中设置集水井和排水管道，实现地基水分的有效排除和土壤稳定，具有较高的应用价值和实用性。

二、工法特点1. 收水井互通：该工法通过在筏板基础周边设置多个集水井，并通过排水管道将集水井互相连接，实现了水分的集中收集和快速排除。

这样可以有效降低地表水位，减少地基土壤的浸润压力，提高地基的稳定性。

2. 集水井多层布局：根据不同地基情况，可以在筏板基础中设置多层的集水井，使得整个地基系统形成多层次的集水和排水体系，排水能力更强，保证地基的干燥稳定。

3. 随意调节排水量：通过调节排水管道的数量和直径，可以灵活控制地基的排水量，以满足不同地基条件下的施工需求。

4. 具有环保性：该工法采用集水井和排水管道，能够将地下水和降水有效汇集，减少对周边环境的影响，并可以将收集的水进行回收利用，提高水资源的利用效率。

三、适应范围筏板基础集水井互通排水施工工法适用于地下室、地下仓库、地下停车场等工程中的地基处理和排水工作。

特别对于工程周边地下水位高、土壤湿度大、水分浸润压力较大的地区，更能发挥其独特的优势。

四、工艺原理该工法通过在筏板基础周边设置集水井和排水管道，并与周边井互相连接，实现了地基水分的快速收集和排除。

具体工艺包括以下几个步骤：1. 设计集水井位置和数量：根据地基情况和需要排水的范围确定集水井的位置和数量，确保排水效果最优。

2. 集水井施工：按照设计要求，在地基中挖掘集水井的位置，并设置井室和井盖，井盖上设置透水管道和过滤层，以便快速收集地下水和降水。

3. 排水管道敷设：从每个集水井的井盖处沿地基表面敷设排水管道，确保排水畅通。

4. 集水井互通：将不同集水井之间的排水管道进行连接，使得地基内的水分能够在集水井之间自由流动，保证排水效果的均衡和高效。

5. 结束处理：对设置的集水井进行封闭，确保排水系统的安全和完整。

基坑开挖排水方法基坑开挖是建筑施工中的重要环节，排水是基坑开挖过程中必不可少的一项工作。

正确的排水方法能够有效地提高施工效率，保证施工质量。

本文将介绍几种常见的基坑开挖排水方法。

一、开挖前的排水准备在进行基坑开挖之前，必须进行排水准备工作。

首先，对基坑的四周进行排水沟的布置，以便排除周围地下水的影响。

其次，根据基坑的大小和深度，选择合适的排水设备，如井泵或井壁排水设备。

最后，检查排水系统是否正常运行，确保排水通畅。

二、井泵排水法井泵排水法是常用的基坑开挖排水方法之一。

该方法通过井泵将基坑内的水抽出到地面上，以降低基坑内水位。

具体操作步骤如下：1. 在基坑底部挖掘出一个抽水井，并在井内安装井泵设备。

2. 将井泵的抽水管与基坑内的水管连接起来。

3. 启动井泵，将水抽出基坑，并通过排水管道排至合适的位置。

三、井壁排水法井壁排水法又称为管井排水法，适用于基坑较深的情况。

该方法通过在基坑周围挖掘管井，并安装排水管道，将周围地下水排出。

具体操作步骤如下：1. 在基坑四周挖掘出一定间距的管井，井间距离根据具体情况确定。

2. 在管井内安装排水管道，并与基坑内的水管连接起来。

3. 启动排水设备，将地下水经排水管道排至合适的位置。

四、地下水位降低法地下水位降低法是通过降低周围地下水位来控制基坑内水位的方法。

具体操作步骤如下：1. 在基坑周围挖掘排水沟，将周围地下水引导至合适的位置。

2. 在排水沟内设置排水设备，如井泵或井壁排水设备。

3. 启动排水设备，将地下水位降低，从而减少基坑内的水位。

五、雨水排水法在基坑开挖过程中，如果遇到降雨天气，需要采取相应的排水措施。

具体操作步骤如下：1. 安装雨水排水设备，如雨水排水管道。

2. 将雨水排至合适的位置，以保证基坑内的水位不受降雨影响。

六、地下水封闭法地下水封闭法适用于基坑开挖过程中需要暂时封闭地下水的情况。

具体操作步骤如下：1. 在基坑周围挖掘出一定深度的地下水封闭墙，用以阻止地下水流入基坑。

排水与降水措施等基础施工方案或方法＜1＞排水与降水措施＜1.1＞排水措施＜1.1.1＞场地排水场地开挖常会遇到地下水和地表滞水大量渗入，造成场地浸水，破坏边坡稳定，影响施工进行，因此必须做好现场场地的排水、截水、疏水、排洪等工作，并尽可能减少雨季施工工作量，一般方法是：1、在现场周围地段应修设临时或永久性排水沟、防洪沟或挡水堤，山坡地段应在坡顶或坡脚设环形防洪沟或截水沟，以拦截附近的雨水、潜水排入施工区域内。

2、现场内外原有自然排水系统尽可能保留或适当加以整修、疏水，改造或根据需要增设少量排水沟，以利排泄现场积水、雨水和地表滞水。

3、在有条件时，尽可能利用正式工程排水系统为施工服务，先修建正式工程主干排水设施和管网，以方便排除地面滞水和基坑井点抽出的地下水。

4、现场道路应在两侧设排水沟，支道应在两侧设小排水沟，沟底坡度一般为2%~8%，保持场地排水和道路畅通。

5、基坑开挖应在地表流水的上游一侧设排水沟、散水沟或截水挡土堤，将地表滞水截住；在低洼地段挖基坑时，可利用挖出之土沿四周或迎水一侧，二侧筑0.5~0.8m高的土堤截水。

6、大面积的表水，可采取在施工范围区段内挖排水沟，工程范围内再设纵横排水支沟，将水流疏干，再在低洼地段设集水、排水设施，将水排走。

7、在可能滑坡的地段，应在该地段外设置多道环形截水沟，以拦截附近的地表水，修设和疏通坡脚的原排水沟，疏导地表水，处理好该区域内的生活和工程用水，阻止渗入该地段。

8、湿陷性黄土地区，现场应设有临时或永久性的排洪防水设施，以防基坑受水浸泡，造成地基下陷。

施工用水、废水应设有临时排水管道；贮水构筑物、灰池、防洪沟、排水沟等应有防止漏水措施，并与建筑物保持一定的安全距离。

安全距离：一般在非自重搅拌站设置离建筑物应不小于12m，在自重湿陷怀黄土地区不小于20m；搅拌站设置离建筑物应不小于10m。

距建筑物的四周，对非重湿陷性黄土地区在15m以内，对自重湿陷性黄土地区在25m以内不应设有集水井。

基础井坑自吸泵降排水施工工法基础井坑自吸泵降排水施工工法一、前言：基础井坑自吸泵降排水施工工法是一种常用的基础工程降水施工方法，通过利用自吸泵的原理，将井底水抽走，保持基坑内部地下水位的降低，以确保基坑工程安全进行。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例。

二、工法特点：1. 自吸泵具有自动吸水和排水功能，能够有效降低基坑地下水位。

2. 工法操作简单，不需要人工干预，提高施工效率。

3. 施工过程中无需开挖大型井筒，减少土方开挖量。

4. 适用于各种类型的基坑，如房屋建筑、地下管道、地下综合管廊等。

5. 具有较高的抗冲淤能力，能够应对土壤水位上升和降雨等变化。

三、适应范围：基础井坑自吸泵降排水施工工法适用于静水位较浅，地下水位变化大，土壤渗透性较好的基坑工程。

四、工艺原理：基础井坑自吸泵降排水施工工法的基本原理是利用自吸泵的负压吸水和正压排水功能，通过井吸水的原理将井底水抽走，以降低基坑内地下水位。

在施工过程中，根据实际情况采取相应的技术措施，如井眼设置、管道布置、泵站选址和设备调试等，确保工法的有效实施。

五、施工工艺：1. 基坑开挖前，根据工程要求确定井坑布置、井眼数量和位置，并进行井筒施工。

2. 安装自吸泵、管道和阀门等设备，并设立泵站。

3. 进行自吸泵的调试和启动，确保其正常工作。

4. 在基坑中设置排水管道，将井底水引入自吸泵，重复循环实现降水。

5. 维护自吸泵的正常运行，定期检查设备的工作情况，清理井底水中的杂物。

6. 在基坑工程完成后，停止自吸泵的工作，撤除设备，并进行相关的工程验收。

六、劳动组织：为确保基础井坑自吸泵降排水施工工法的顺利实施，需要合理组织施工人员，包括工程师、技术人员、操作人员等，制定施工方案和安全操作规程，组织培训和施工协调，以确保工期和质量。

七、机具设备：1. 自吸泵：具有良好的吸水和排水性能。

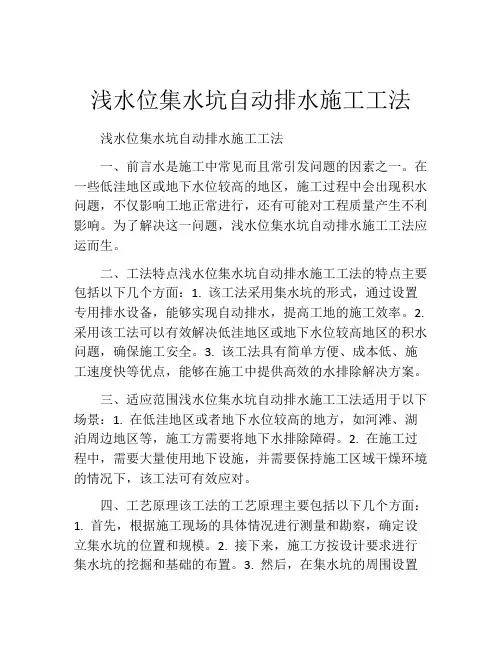

浅水位集水坑自动排水施工工法浅水位集水坑自动排水施工工法一、前言水是施工中常见而且常引发问题的因素之一。

在一些低洼地区或地下水位较高的地区，施工过程中会出现积水问题，不仅影响工地正常进行，还有可能对工程质量产生不利影响。

为了解决这一问题，浅水位集水坑自动排水施工工法应运而生。

二、工法特点浅水位集水坑自动排水施工工法的特点主要包括以下几个方面：1. 该工法采用集水坑的形式，通过设置专用排水设备，能够实现自动排水，提高工地的施工效率。

2. 采用该工法可以有效解决低洼地区或地下水位较高地区的积水问题，确保施工安全。

3. 该工法具有简单方便、成本低、施工速度快等优点，能够在施工中提供高效的水排除解决方案。

三、适应范围浅水位集水坑自动排水施工工法适用于以下场景：1. 在低洼地区或者地下水位较高的地方，如河滩、湖泊周边地区等，施工方需要将地下水排除障碍。

2. 在施工过程中，需要大量使用地下设施，并需要保持施工区域干燥环境的情况下，该工法可有效应对。

四、工艺原理该工法的工艺原理主要包括以下几个方面：1. 首先，根据施工现场的具体情况进行测量和勘察，确定设立集水坑的位置和规模。

2. 接下来，施工方按设计要求进行集水坑的挖掘和基础的布置。

3. 然后，在集水坑的周围设置排水管道，并与外部排水系统连接。

4. 同时，在集水坑中加装自动排水装置，确保施工过程中的水位保持在合理范围内。

5. 最后，对整个排水系统进行测试和调试，确保排水效果良好。

五、施工工艺施工工艺可具体分为以下几个阶段：1. 准备阶段：对施工现场进行勘察和测量，确定集水坑的具体位置和规模，并制定详细的施工方案。

2. 挖掘集水坑：根据设计要求，在施工现场挖掘集水坑，确保集水坑的尺寸和深度符合要求。

3. 布置基础：在集水坑内部设置合适的基础，以确保集水坑的稳定性和承重能力。

4. 设置排水管道：在集水坑的周围布置排水管道，并与外部排水系统连接，确保排水畅通。

5. 安装自动排水装置：在集水坑中安装自动排水装置，监测水位变化，根据需要自动排水。

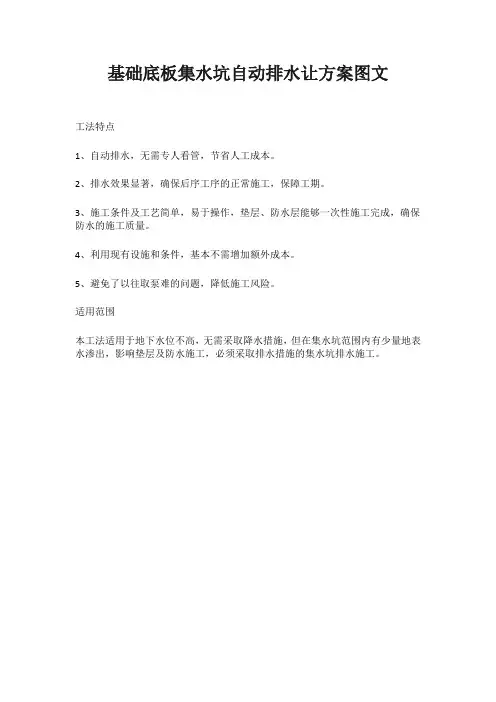

基础底板集水坑自动排水让方案图文工法特点1、自动排水，无需专人看管，节省人工成本。

2、排水效果显著，确保后序工序的正常施工，保障工期。

3、施工条件及工艺简单，易于操作，垫层、防水层能够一次性施工完成，确保防水的施工质量。

4、利用现有设施和条件，基本不需增加额外成本。

5、避免了以往取泵难的问题，降低施工风险。

适用范围本工法适用于地下水位不高，无需采取降水措施，但在集水坑范围内有少量地表水渗出，影响垫层及防水施工，必须采取排水措施的集水坑排水施工。

工艺流程及操作要点1、根据图纸计算所需PPR管、喷射泵及其它辅材的数量，提前采购好以便于现场施工。

2、在集水坑挖好后，在集水坑的底部单独开挖一个500见方或直径的小排水坑，排水坑四周用砖围护好，并在内侧增加一层密目网。

砖与砖之间留设20mm左右的缝隙。

3、根据水量大小情况在排水坑内埋设一至二根直径32的PPR管，离坑底100mm，端头打孔，外侧采用细目钢丝网包裹，以防泥浆堵塞。

现场将PPR管按集水坑造型尺寸成型后预先埋设在垫层下方的土层中，一直伸至基础导墙外侧作为出水口。

找建筑项目4、出水口连接一喷射式电泵，型号为JET1100A型，220V，1.1KW，最高吸程为9m。

喷射式电泵采用钢筋架子将其垫高，以免被损坏。

这样整套自动排水系统就设置在基底垫层以下，对后序工序都不会产生影响。

5、考虑到在施工防水层时，集水坑斜坡范围内可能有渗水，影响到斜坡防水层质量（除对防水层加强外），在垫层施工前，在排水坑上部盖上一块木板，并在中间部位预留一根32PPR管，上口比垫层面低20mm，坑底浇筑垫层时往此处找坡，斜坡防水层做完后如有水从防水层下渗出，可通过此口留入排水坑，见详图。

6、整套排水装置安装完成后，逐一检查预埋管的标高和位置是否符合要求，如有偏差立即调整好。

7、按上述方法依次施工完成集水坑排水设备的安装。

排水管道安装效果图垫层浇筑完成后效果图防水施工完成后效果图8、集水坑排水设备安装完成后，相关人员进行检查验收，验收合格后即可进行下一道工序施工。

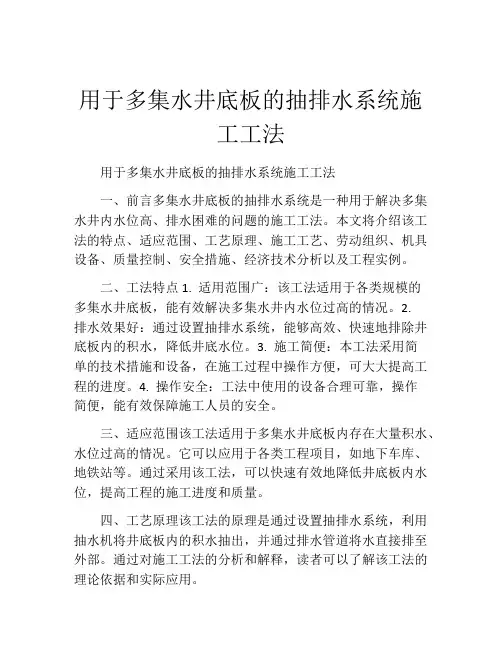

用于多集水井底板的抽排水系统施工工法用于多集水井底板的抽排水系统施工工法一、前言多集水井底板的抽排水系统是一种用于解决多集水井内水位高、排水困难的问题的施工工法。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 适用范围广：该工法适用于各类规模的多集水井底板，能有效解决多集水井内水位过高的情况。

2.排水效果好：通过设置抽排水系统，能够高效、快速地排除井底板内的积水，降低井底水位。

3. 施工简便：本工法采用简单的技术措施和设备，在施工过程中操作方便，可大大提高工程的进度。

4. 操作安全：工法中使用的设备合理可靠，操作简便，能有效保障施工人员的安全。

三、适应范围该工法适用于多集水井底板内存在大量积水、水位过高的情况。

它可以应用于各类工程项目，如地下车库、地铁站等。

通过采用该工法，可以快速有效地降低井底板内水位，提高工程的施工进度和质量。

四、工艺原理该工法的原理是通过设置抽排水系统，利用抽水机将井底板内的积水抽出，并通过排水管道将水直接排至外部。

通过对施工工法的分析和解释，读者可以了解该工法的理论依据和实际应用。

五、施工工艺该工法的施工工艺分为以下几个阶段：1.预备阶段：确定井底板的布置及抽排水系统的位置，准备施工所需的设备、材料。

2. 施工准备：清理井底板，确保其平整干净，并进行防渗处理。

3. 安装抽排水系统：按照设计要求，在井底板上安装抽排水系统，包括抽水机、水泵、管道等设备。

4. 连接排水管道：将抽取的积水通过排水管道排出井外。

5.系统测试：对抽排水系统进行测试，确保其正常稳定运行。

6. 抽取积水：开始抽取井底板内的积水，通过抽水机将水排至外部。

六、劳动组织在施工过程中，需组织专业施工队伍，包括作业人员、技术人员和管理人员，确保施工过程的安全性和顺利进行。

七、机具设备该工法所需的机具设备包括抽水机、水泵、排水管道等。
