关于防空地下室口部集水坑设置问题的探讨

人防地下室建筑设计常见问题探析发布时间：2022-10-30T07:53:54.223Z 来源：《建筑创作》2022年第12期作者：曹月岐[导读] 在现代化城市发展过程中曹月岐陕西德赛建筑工程设计有限公司陕西西安 710007摘要：在现代化城市发展过程中，我国各类建筑工程数量明显增多，施工规模逐渐扩张，人防建设也紧随其后,加快了建设的步伐。

设计合理的地下人员安全掩蔽工程,可以更好地利用城市地下室空间,除可以节省城市建筑面积外,还可以增强城市的军事防备能力。

在人防建设工程期间,将人防地下室工程设计问题作为不可缺少的环节,必须要加以注意,因为它不仅会对国家财产安全性和民众人身安全造成危害，还关系着人防工程事业能否可以长久地稳定发展。

文章将针对人防地下室工程相关的设计问题展开研究分析,并对人防工程设计中的重点问题加以分析,并提出了一些个人观点,以供同行探讨和借鉴。

关键词：人防地下室；建筑设计；问题及措施引言随着近几年房地产产业快速发展，各类新建工程的相配套人防工程建设量也进一步加大。

人防地下室设计是保障人防工程战时功能实现的一个重要前提，同时也是搞好平战结合，减少工程投资的重要因素。

1人防地下室建筑设计常见问题1.1出入口设计不科学人防地下室的出入口是整个建筑工程的关键部位。

出入口设计的科学性和规范性直接关系到进出人员的安全,主要原因有二：一方面,出入口是确保人员、设备、物资、车辆等正常进出的基础部位；另一方面,如果出入口设计不合理,那么当防护体系遭到破坏时,人防地下室防护墙就会倒塌,堵住出入口。

在这种情况下,楼内人员往往无法及时撤离,消防救援难度也将明显增大。

此外,人防地下室出入口的防护门设计同样不容忽视。

设计人员不仅要根据不同功能需要,在相应位置安装密封门、爆破门,还需要结合实际情况,做好门扇的尺寸、洞口宽度、门扇重量、安装方式等细节设计工作。

在此过程中,设计人员应注意以下几点：出入口门扇打开以后能接近墙体,且不被消防设备阻挡；出入口门扇尽可能设计为内开式,或视情况需要设计成楼梯式,以便楼内人员逃生；由于防护门的重量较大,为避免出入门扇连接处出现变形,设计人员有必要在防护门下方安装垫块或做加固处理。

住宅小区防空地下室设计浅谈摘要：时代的更替，国家经济实力得到不断提高，高楼大厦逐渐成为人们生活中的关键构成部分，作为建筑物功能的延伸，住宅小区地下室发挥了重要的作用，它能让地下空间得到充分利用，节省地上建筑面积，为人们的生活提供了极大的便利条件，在实际生活中，人们能将杂物存放到地下室，殊不知在提升城市军防力量方面，地下空间是也发挥了十分重要的作用。

关键词：住宅小区；地下室；人民防空；设计前言：二十世纪，中国实行对外开放，打开了国门，直到二十一世纪初，我国经济发展速度非常之快，人们生活水平得到很大提升，城市化进程逐步推进，城市建筑规模越来越大，伴随着社会的进步，科技的发展，人们逐渐提升了对建筑工程的要求，特别是在新时代背景下，城市人口越来越多，人们越发注重地下空间的使用，对于地下空间将如何进行科学应用成为现阶段人们着重考虑的话题，时代的更替，建筑单位的施工技术也在逐步完善中，这为人民防空设计奠定了坚实的技术基础，将地下室人民防空工程做好，以此来更好地服务经济建设与人民生活。

1住宅小区地下室的功能伴随着社会的进步，人们生活水平的提升，现阶段中国住宅小区都有与之配套的地下室，战时作为人员掩蔽、配套工程，平时作为汽车库、配套设施。

地下室空间的功能被充分的发挥出来，地下室利用空间得以提升，地下室的价值被全面呈现出来。

据初略估算，目前大中城市的住宅小区超过70%设置有防空地下室，突破了过去普通地下室一统天下的局面。

防空地下室作为住宅工程的关键构成要素，不仅平时有普通地下室的相应功能，而且战时具有防空掩蔽功能，同时提高了地面建筑景观绿化空间，对居民的居住舒适性具有一定的提升意义。

中国人防建设相对比较早，早在二十世纪五十年代，中国东北地区就已有人民防空工程，直到二十世纪六十年代末七十年代初，我国更是掀起了“深挖洞”群众运动，人防得到很大的发展。

然而因为当时施工技术比较滞后，建造经验不足，与此同时国家相关管理制度不严格，导致早期的人民防空工程质量相对比较差，空间环境也差。

（2）建筑地下室允许水深的确定。
一般来说。水泵机组的基础超出地下室地面150～200mm；空调冷冻机组的基础超出地下室地面200～300mm；变配电室更是把地面抬高，高出地下室地面800mm；备用发电机房一般也设置门坎。从以上数据看，这些设备的基础都能高出地下室地面150mm，所以，一般车库与设备房的地下室，只要积水不超过150mm，就不会对地下室的设备造成损坏。
关于地下室集水坑与配套设施设计的探讨
建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设备被淹的事故。那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
影响地下室水容量大小的因素有两个。一个是地下室的面积，地下室的面积越大水容量也就越大。另一个是设备房门坎的高度或是设备基础的高度。因此只要确定了设备基础的高度和地下室的面积，那么，不产生水淹损失的水容量也就确定了。确定了水容量，就可以根据消防水的总容量减去不产生水淹损失的水容量，得出在相应的时间段内地下室应该排出的最少的水量，从而估算出建筑地下室潜水泵的最小排水量。
1 建筑地下室排水的种类
建筑地下室的排水大致分为以下几种类型：
（1） 生活污水。地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2） 消防排水。当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。

178 |CHINA HOUSING FACILITIES盥洗间。

战时水箱材质宜采用食品级304不锈钢装配式水箱，也可以采用玻璃钢水箱等材质。

水箱配管有进水管、出水管、溢流管、泄空管、通气管、水位计、检修人孔，与平时使用的水箱设置相同。

水箱安装在基础之上，箱底外面距室内地坪面净高不小于500m m ，箱顶面距室内顶板净高不小于700m m 。

战时人防工程（地下室）的供水方式，宜结合平时的供水情况来选择。

如防护单元内有供平时使用的变频供水设备，战时可以利用设备为战时供水；如平时为城市自来水直接供水，战时宜设置给水专用的增压管道泵供水。

战时电源无保证的人防工程（地下室）应加设人力机械供水设备，常用的是手摇泵。

Copyright ©博看网. All Rights Reserved.1792023.07 |b —柴油发电机组在额定功率下的燃油消耗率，k g /k W ；T —规范要求的贮油时间，d ，一般取7~10d ；r —柴油密度，k g /L ，一般为0.81~0.86k g /L ，计算可取0.85 k g /L 。

2.5管材防空地下室选用的给水管管材，穿过人防围护结构的给水管道应采用钢塑复合管、热镀锌钢管等抗压等级高的管材，防护阀门之后人防区域内部的管道，考虑节约投资的因素，可采用其它符合规范及标准要求的管材。

平时使用的管道，压力等级按平时Copyright ©博看网. All Rights Reserved.180 | CHINA HOUSING FACILITIES使用要求确定，战时管道压力等级不低于1.0M P a 。

防防腐处理金属管，例如钢塑复合管、防腐处理后的钢机制排水铸铁管及管件。

在结构底板中及以下敷设的2.6管道防护密闭上部建筑使用的设备房间宜设置在防护密闭区之室门框墙、临空墙和顶板的管道直径不宜大于D N 150密闭措施。

人防管道穿墙套管的做法有刚性防水套管位和有较高抗震设防要求的地区，也可采用柔性密闭的穿墙管道防护；两侧加防护挡板的刚性防水套管适管道从出入口或人防围护结构引入时，应在围护侧的管道上设置防护阀门。

浅析地下室集水坑排水设计摘要:本文根据地下室污、废水的不同来源,对建筑地下室的排水种类、常用的排水方式进行了介绍，具体阐述了不同用途地下室集水坑的设置、尺寸、排水泵的选择等。

关键词:地下室,集水坑,潜污泵，排水设计地下室排水设计是建筑给排水设计中的重要组成部分,根据地下室污、废水来源,具有下列功能的地坪宜设集水坑；1)汽车或自行车坡道在地下室的入口处；2)消防电梯井底旁边:地上建筑发生火灾时,消防用水沿着消防电梯井道、楼梯等流入电梯基坑；3)设备用房排水集水坑:包括湿式报警阀排水、消防水池溢流排水、水泵房事故排水等；4)地下室地面集水坑:此类集水坑很常见,地下车库均应设置用于排地面冲洗废水及火灾时消火栓、自喷等消防系统的消防用水；5)地下室生活排水集水坑:当地下室设置厨房、卫生间、淋浴间或洗衣房等房间时,生活污水需要排出地下室；6)人防集水坑:主要是人防口部洗、消排水及人防时人们的生活排水；7)敞开式采光井的下方；8)由于功能需要,有些需要局部下沉的房间。

1排坡道雨水的集水坑汽车坡道和自行车坡道入口处的敞开面较大,下雨时会有飘雨和沿车道顺流至地下车库的雨水,由于大量雨水涌入地下室可能会造成较大损失,所以在车道上设置2道或2道以上的排水沟,首先要在坡道入口处设置雨水沟,防止雨水顺流进入地下室。

此部分被截留的雨水通过重力排至室外雨水检查井。

其次在坡道转弯平台处设置集水坑。

再次在坡道终点设置雨水沟,将汇集的雨水就近排入集水坑,通过排水泵排至室外雨水检查井。

排除雨水的集水坑一般选用排水量大的潜污泵进行雨水提升,采用双泵轮流启动,可采用消防电源增加排水的安全性。

2消防电梯集水坑当发生火灾时,灭火过程中会有大量的水流出,以一支水枪流量5 L/s计算,10 min就有3 t水流出,一般灭火过程中,大多用两支水枪同时出水,随着灭火时间的增加,水流量不断增大,虽然电梯口设有挡水板,但要阻止在起火楼层控制水的流向和流量不进入电梯间是不可能的。

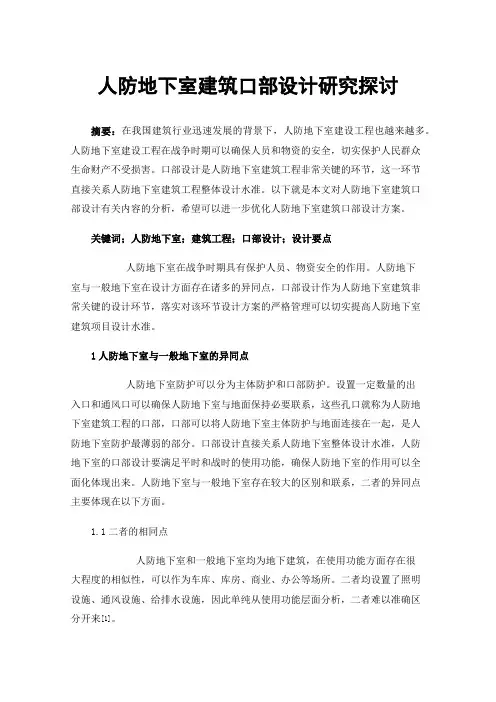

人防地下室建筑口部设计研究探讨摘要：在我国建筑行业迅速发展的背景下，人防地下室建设工程也越来越多。

人防地下室建设工程在战争时期可以确保人员和物资的安全，切实保护人民群众生命财产不受损害。

口部设计是人防地下室建筑工程非常关键的环节，这一环节直接关系人防地下室建筑工程整体设计水准。

以下就是本文对人防地下室建筑口部设计有关内容的分析，希望可以进一步优化人防地下室建筑口部设计方案。

关键词；人防地下室；建筑工程；口部设计；设计要点人防地下室在战争时期具有保护人员、物资安全的作用。

人防地下室与一般地下室在设计方面存在诸多的异同点，口部设计作为人防地下室建筑非常关键的设计环节，落实对该环节设计方案的严格管理可以切实提高人防地下室建筑项目设计水准。

1人防地下室与一般地下室的异同点人防地下室防护可以分为主体防护和口部防护。

设置一定数量的出入口和通风口可以确保人防地下室与地面保持必要联系，这些孔口就称为人防地下室建筑工程的口部，口部可以将人防地下室主体防护与地面连接在一起，是人防地下室防护最薄弱的部分。

口部设计直接关系人防地下室整体设计水准，人防地下室的口部设计要满足平时和战时的使用功能，确保人防地下室的作用可以全面化体现出来。

人防地下室与一般地下室存在较大的区别和联系，二者的异同点主要体现在以下方面。

1.1二者的相同点人防地下室和一般地下室均为地下建筑，在使用功能方面存在很大程度的相似性，可以作为车库、库房、商业、办公等场所。

二者均设置了照明设施、通风设施、给排水设施，因此单纯从使用功能层面分析，二者难以准确区分开来[1]。

1.2二者的不同点人防地下室和一般地下室存在明显的区别。

其中人防地下室主要起到低于生化武器攻击的作用，人防地下室具备较强的防护功能，密闭门和防护密闭门是人防地下室非常重要的结构，且该地下室设置专业的空气调节系统。

以上内容与一般的地下室明显不同。

人防地下室在和平时期主要起到紧急疏散的作用。

因此人防地下室不仅要满足和平时期的使用需求，还要满足战时的使用需求，要求设计人员做好平战结合的临战转换设计。

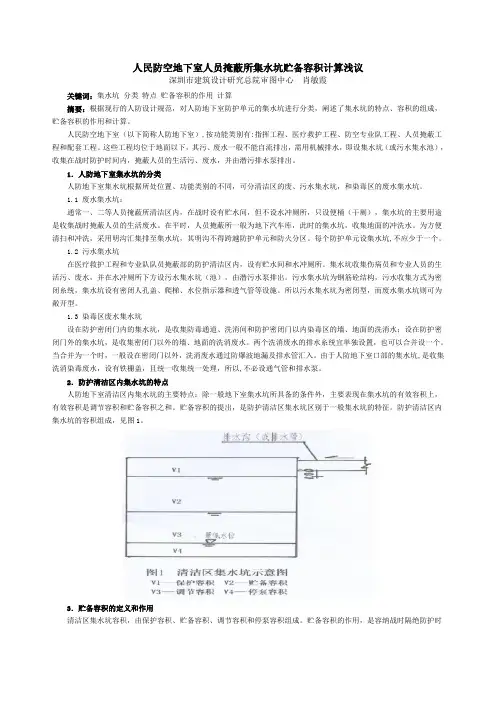

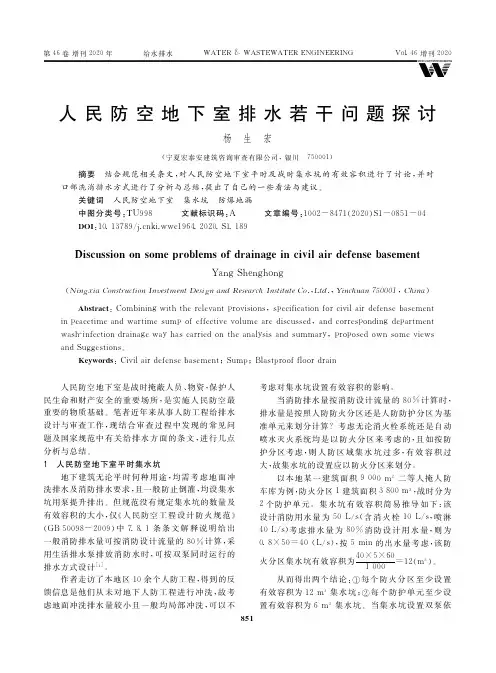

人民防空地下室人员掩蔽所集水坑贮备容积计算浅议深圳市建筑设计研究总院审图中心肖敏霞关键词：集水坑分类特点贮备容积的作用计算摘要：根据现行的人防设计规范，对人防地下室防护单元的集水坑进行分类，阐述了集水坑的特点、容积的组成，贮备容积的作用和计算。

人民防空地下室（以下简称人防地下室）,按功能类别有:指挥工程、医疗救护工程、防空专业队工程、人员掩蔽工程和配套工程。

这些工程均位于地面以下，其污、废水一般不能自流排出，需用机械排水，即设集水坑（或污水集水池），收集在战时防护时间内，掩蔽人员的生活污、废水，并由潜污排水泵排出。

1．人防地下室集水坑的分类人防地下室集水坑根据所处位置、功能类别的不同，可分清洁区的废、污水集水坑，和染毒区的废水集水坑。

1.1 废水集水坑：通常一、二等人员掩蔽所清洁区内，在战时设有贮水间，但不设水冲厕所，只设便桶（干厕），集水坑的主要用途是收集战时掩蔽人员的生活废水。

在平时，人员掩蔽所一般为地下汽车库，此时的集水坑，收集地面的冲洗水。

为方便清扫和冲洗，采用明沟汇集排至集水坑，其明沟不得跨越防护单元和防火分区。

每个防护单元设集水坑,不应少于一个。

1.2 污水集水坑在医疗救护工程和专业队队员掩蔽部的防护清洁区内，设有贮水间和水冲厕所。

集水坑收集伤病员和专业人员的生活污、废水，并在水冲厕所下方设污水集水坑（池），由潜污水泵排出。

污水集水坑为钢筋砼结构，污水收集方式为密闭糸统，集水坑设有密闭人孔盖、爬梯、水位指示器和透气管等设施。

所以污水集水坑为密闭型，而废水集水坑则可为敞开型。

1.3 染毒区废水集水坑设在防护密闭门内的集水坑，是收集防毒通道、洗消间和防护密闭门以内染毒区的墙、地面的洗消水；设在防护密闭门外的集水坑，是收集密闭门以外的墙、地面的洗消废水。

两个洗消废水的排水糸统宜单独设置，也可以合并设一个。

当合并为一个时，一般设在密闭门以外，洗消废水通过防爆波地漏及排水管汇入。

由于人防地下室口部的集水坑,是收集洗消染毒废水，设有铁栅盖，且统一收集统一处理，所以,不必设通气管和排水泵。

般 500mm，给排水管线穿越人防门开启范
围时候，应多考虑 500mm 的距离，避免管
线和人防门冲突。
（7）给水管线穿越后期开洞。
（8） 人 防 区 域 地 漏 应 采 用 防 爆 地 漏，
并提前预埋。后期增设，土建成本高。
（9）人防门上方梁一般会上翻出地面，
（1）人防干厕排水集水坑尽量与平时
优化施工周期。
用集水坑合并，平战合用，原则上不单独
设置，以节省造价。部分三四号口部排水
二、管线设计原则
可与主楼电梯排水集水坑合并，电气配电
按照现行规范，上部建筑的生活污水 确有困难的情况下，可考虑在集水坑内单
管、雨水管、燃气管不得进入防空地下室。 独设置一台人防战时用的潜污泵。集水坑
对于自来水管线、消防管线是否能穿
重成本浪费。为提高一线人员的人防地下 越人防区，以当地人防办要求为准，具体
室的给排水设计管理水平，因此，通过梳 项目需提前与当地人防办确认。
理在建和已建的项目中人防地下室中给排
水设计出现问题，总结人防地下室给排水 三、人防区集水坑布置原则
设 计 管 理 要 点， 从 而 实 现 降 低 建 造 成 本，
研究论文
70
Research papers

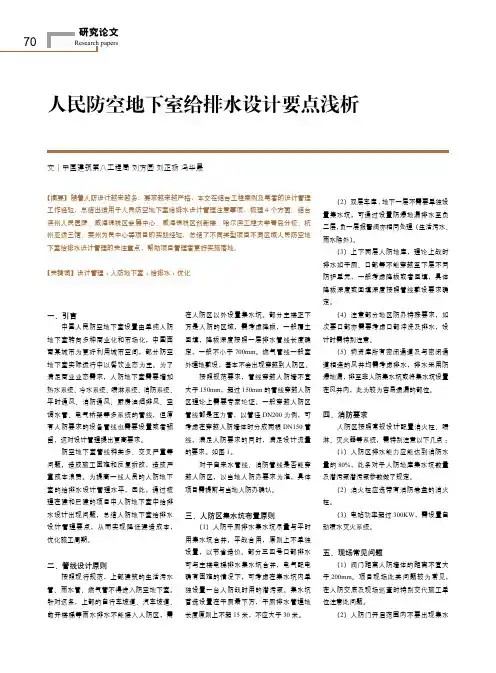

人民防空地下室给排水设计要点浅析
文｜中国建筑第八工程局 刘方园 刘正扬 冯华晟
【摘要】随着人防设计越来越多，要求越来越严格，本文在结合工程案例及笔者的设计管理 工作经验，总结出适用于人民防空地下室给排水设计管理注意事项，梳理 4 个方面。结合 滨州人民医院、威海保税区会展中心、威海保税区创新楼、哈尔滨工程大学青岛分校、杭 州亚运三馆、莱州为民中心等项目的实践经验，总结了不同类型项目不同区域人民防空地 下室给排水设计管理的关注重点，帮助项目管理者更好实施落地。

而且，人防地下室绝不可以完全隔离，也必须和上层建筑保持一定的联系。设计人员可以将地下室上部的设备间划归在地下室的防护区外部，平时管道敷设可利用平时使用区域。如果是高层建筑的地下室，那么可以在核心筒设置主管井，以实现管道线的上下移动和水平移动，例如，在消防给水系统设计中，可将消防给水主立管设置于核心筒主管井，使消防水主立管水平置于地下室的外围部门，这样可以使其管内的水在人防地下室进行水平单独循环，通过这种设计方式，可以有效减少贯穿人防区管道的数量。
2.2平时区域和防护区统筹设计
人防地下室的给排水系统设计主要以防空地下室的人防围护结构的整体强度及其密闭性保障为前提。与防空地下室无关的管道不宜穿过人防围护结构，在这些管道的上面是现代城市中的污水排放管道、燃气管道等，通常情况下，这些管道不能够被延伸到人防地下室，因为，这些管道如果一旦出现问题，则会对地下室内的人员造成很大的负面影响。
2人防地下室给排水设计的要点
2.1穿越防护区管道密闭处理
穿越防护区管道的密闭处理是人防地下室给排水设计的要点部分。通常情况下，穿过防空地下室顶板、临空墙以及门窗的管道公称直径不应该超过0.15m，不论是从人防地下室内部还是其防护区外围穿过的管道，在设计过程中，必须加设密闭套管，如果管道在人防地下室的内部，那么应该在管上加设1.0MPa的防护阀门，而对于人防地下室内单元间的防护密闭隔墙，则应该装设公称压力大于1.0MPa的阀门，阀门近端面距离应该不超过0.2m。另外，设计人员绝不可以使用防爆波阀门来替代防护阀门，人防地下室所装设的防护阀门主要是为了防止核生化剂的危害，而防爆波阀门通常只可以预防冲击波，而对于核生化药剂的入侵则发挥不了丝毫的作用，而且防爆波阀门的制作费用较高，内部结构相对复杂，如果要对其进行后期维护，则会消耗很大的人力物力。

地下室集水坑的设置 Prepared on 24 November 2020
1.地下室的集水坑设于消防电梯,坡道入口必须设置;
2.在建筑专业设计地下排水明沟时也必须设;在生活消防水池及水泵房必须设;
3.人民防空地下室则在洗消室或密闭通道,生活水箱饮用水箱旱厕附近要设;
4.其它场所适当设置,一般30~50m长设一个;
5.集水坑容量一般~2,0m3消防电梯应>=2.0m3;
6.当有-2层地下室时,重点放在-2层;但-1层相关部位也得设
地下室排水考虑顺序:
1.确定排水内容:冲洗,消防,雨水.并确定水量.
2.根据平面布置和结构形式确定积水坑点数.
3.根据水量和排水坑点数确定潜污泵水量.
4.根据潜污泵5~10min排水量确定积水坑的有效容积.
5.根据建筑条件确定潜污泵扬程.
一般有两层以上地下室者,在最低层设置积水坑为好.。

排风口的通气管；当 排 水 采 用 水 封 地 漏 接 至 战 时 生 活污水集水坑，是 可 以 满 足 规 范 设 置 通 气 管 设 计 要 求的，但实际设计中，经常出现战时生活污水 集水 坑 是利用平时的车 库 排 水 明 沟 进 行 排 水 收 集 的，此 时 一般情况下集水 坑 和 室 外 明 沟 是 直 接 连 通 的，臭 气 可以直接通过排 水 明 沟 进 入 人 防 区，这 时 设 置 通 气 管的没有意义了，故 建 议 在 排 水 明 沟 和 集 水 坑 连 接 处应设置水封地 漏 间 接 相 连，可 最 大 程 度 上 满 足 规 范设置战时通气管的设计要求。 ３ 人防工程战 时 生 活 污 水 集 水 坑 是 否 应 设 双 泵 及 启停泵水位设置
ＷＡＴＥＲ ＆ ＷＡＳＴＥＷＡＴＥＲ ＥＮＧＩＮＥＥＲＩＮＧ
Ｖｏｌ．４６ 增刊２０２０
图 １ 启 停 泵 水 位 Ｆｉｇ．１ Ｓｔａｒｔ ａｎｄ ｓｔｏｐ ｐｕｍｐ ｗａｔｅｒ ｌｅｖｅｌ
４ 人 防 工 程 战 时 出 入 口 部 冲 洗 消 毒 人防工程洗消 系 统 要 求 在 外 界 染 毒 时，对 需 要
作 者 走 访 了 本 地 区 １０ 余 个 人 防 工 程 ，得 到 的 反 馈信息是他们从 未 对 地 下 人 防 工 程 进 行 冲 洗，故 考 虑地面冲洗排水 量 较 小 且 一 般 均 局 部 冲 洗，可 以 不
喷水灭火系统均 是 以 防 火 分 区 来 考 虑 的，且 如 按 防 护分区考 虑，则 人 防 区 域 集 水 坑 过 多，有 效 容 积 过 大 ，故 集 水 坑 的 设 置 应 以 防 火 分 区 来 划 分 。
积应包括调节容积和贮备容积。调节容积不宜小于
最大一台污水 泵 ５ ｍｉｎ 的 出 水 量，且 污 水 泵 每 小 时

关于人民防空地下室建筑口部设计的探讨摘要:人民防空地下室是人防工程的重要组成部分，它可以有效地保护人民群众的生命和财产安全。

随着国家对人防工程的重视，人民防空地下室工程的设计已成为城市楼层建筑设计的重中之重。

本文结合自身实践经验，以人防地下室的重要性及其与普通地下室的异同点为依据，主要论述平战结合的人防地下室口部设计的要点。

关键词:人民防空地下室、建筑设计、重要性、口部设计随着国家的发展和社会的进步，人们意识到人防工程的重要性，人民防空地下室既可用于平时所需又可应对战时防袭击，来保护人民群众的生命和财产安全。

又由于城市规模不断扩大,用地随之紧张, 开发利用地下空间鼓励新建建筑修建人民防空地下室受到人们的高度重视。

一、人民防空地下室的作用与重要性顾名思义人民防空地下室（以下简称人防地下室），在战争年代是用于防备敌人空袭，有效地掩蔽人员、武器、物资军饷等，保存战争潜力的重要场所，是坚持城镇战斗，长期支持反侵略战争直至胜利的重要工程保障体系，而在和平时期因其自身特殊性，在发生火灾等紧急事故时，可当做人们防灾、减灾的指挥所和避难所。

由此可知人民防空地下室的主要作用就是保障人民防空的指挥、通信、掩蔽等工作所需，同时具有预定防护功能的地下室，在紧急时刻还具有储存粮食的作用。

二、人民防空地下室与普通地下室的异同点由于人防地下室自身所具特点的重要性，许多人以为人防地下室只能用于战时的防空袭、掩蔽、储存等，在平时是无法使用的。

其实这些是错误的，一般普通的地下室不能取代人防工程作为战时防空袭的掩蔽场所。

两者有共同点：它们都是埋在地下的建筑工程，在日常生活中都可以当做大商场、停车场、娱乐场所、生产车间等，它们在建筑结构设计上都设有相应的通风、照明、消防、给排水设施，但从某个建筑工程的外表和用途上看去是非常难分辨该工程是人防地下室还是普通地下室。

两者的不同点：由于人防地下室在战争时作为防袭击掩蔽场所，故其应具有防备空袭和核武器、生化武器袭击的作用，因此在建筑的设计、施工、验收、设备设施上与普通地下室有着很大的不同。

防空地下室二等人员掩蔽所口部集水井及地漏设置分析【摘要】以《防空地下室设计规范》相关规定为基础，对防空地下室中量大面广的二等人员掩蔽所不同性质口部的集水井和地漏设置进行了分析并提出相应的做法。

【Abstract】Based on the related regulations of ,this article analyses the collection wells and blastproof floor drain design in different gateways ofsecond-class personnel shelter,which is the large volume ofcivil air defence basement,and gives several solutions .【关键词】防空地下室；人员掩蔽；排水设计【Key words】civil air defence basement;personnel shelter;drainage design 【中图分类号】TU96+1 【文献标志码】 A在防空地下室设计过程中，洗消污水的收集及排放可以说是非常细微的方面，但其设计是否得当将直接影响整个防空地下室的防护效能。

如果不能充分理解人防工程防护基本原理，以及《防空地下室设计规范》对于洗消排水设施的相关规定，就容易产生设计疏漏，造成防空地下室设计和建设缺陷。

为此，我们以《防空地下室设计规范》相关规定为基础，对防空地下室中量大面广的二等人员掩蔽所不同性质口部的集水井和地漏设置作以下分析。

1.防空地下室与二等人员掩蔽所基本概念1.1防空地下室及其特点防空地下室是指为战时人员或物资等掩蔽而修建，具有预定防空功能的地下室。

其中，用于保障战时留城普通居民掩蔽的防空地下室称之为二等人员掩蔽所。

其不同于一般地下空间主要体现在具有预定的防空功能。

首先功能和防护等级在设计前已根据城市设防要求或城市人防专项规划确定，且未经人防主管部门批准，任何单位或个人不得擅自改变；其次，设计和建设应满足现行防空地下室的设计规范和施工质量验收标准等要求。

规范中缺少集水坑规定之思考摘要：民用建筑给排水设计施工中，消防集水坑的位置、尺寸、数量等始终是无法回避的设计要点，同时因规范缺少详细的规定也让其成为了盲点。

在工程设计行业如火如荼的近三十年时间里，各类型项目层出不穷，建筑体量越来越大；工程规范在不断的修编及更新中，为了适应新技术的发展和进步、通常会避重就轻，优先针对与安全、质量、环保、节能等相关的内容制定规范条文。

作为一线建筑给水排水系统专业负责人来说，经常遇到业态复杂、功能繁多的项目。

其中，地下功能房间的排水设计工作常常与其他专业紧密联系，倘若在设计阶段没有基于严谨的考虑而盲目地催促进度赶工出图，同时因规范中缺失较为详细的规定，常会造成对设计质量缺乏足够的把控；因而，地上地下房间的排水如何科学且逻辑严密的计算是每个专业人员必须掌握的技能之一。

关键词：集水坑设置地点，集水坑设置数量，集水坑有效容积，集水坑尺寸，集水坑排水出路；【中图分类号TU992.02】【文献标志码】A一、集水坑的设置地点1、根据《消防给水及消火栓系统设计规范》[1]9.2.1条的规定，下列建筑物和场所内应采取消防排水设施：1、消防水泵房；2、设有消防给水系统的地下室；3、消防电梯的井底；4、仓库。

2、根据《人民防空工程设计防火规范》[2]7.8.1条的规定，设置有消防给水的人防工程，必须设置消防排水设施。

3、根据《自动喷水灭火系统设计规范》[3]6.2.6条的规定，报警阀组的所在地点应有完善的排水设施。

诸多实例表明，自喷系统的报警阀间位于地下室是常规做法，固应考虑采取压力排水的方式。

系统启动和功能试验时，报警阀组将排放出一定量的水，也要求在设计时相应设置足够能力的排水设施。

4、位于地下室的泵房，如中水机房、游泳池机房、换热站、生活给水机房、空调机房等，存在定期系统运行调试、日常维护管理、故障漏损等情况，需要设置集水坑排除废水。

详细分析如下：1）、消防泵房：消防水泵房多数时候设置在地下室内，消防水泵、水泵吸水管、压水管及阀门附件处，不可避免会出现跑、冒、滴、漏的现象。

建筑地下室集水坑设计探讨摘要：随着社会发展水平的提高，人民对住宅的品质要求越来越高，建筑地下室作为停车库、人防工程、设备用房、后勤及其他功能性用房等用途，势必会产生各种类型的污、废水，这些排水一般采用集水坑收集，潜污泵提升排出。

根据污、废水来源计算排水量，合理设置集水坑位置及容积也即成为设计的关键。

关键词：建筑；地下室；集水坑；设计1集水坑概述集水坑在建筑工程中具有重要的作用。

所谓的集水坑指的是在建筑物地下室、消防电梯井坑的污废水、以及其它废水无法自流排至室外检查井时，应设置污水集水井、污水泵。

建筑物地下室的排水设计是整个建筑排水设计的重要组成部分，集水坑设置的正确与否关系到后期的使用和管理。

从建筑物地下室使用功能来分，可分为以下两个功能：①建筑物地下室是作为设备用房室的集中区域，是整栋建筑的设备核心；如建筑物地下室一般都涉及变配电室、空调制冷机房、生活泵房，消防泵房等设备用房；②建筑物地下室一般可以作为地下停车场、仓储物资库或地下购物商场等场所；但是由于建筑物地下室的标高一般都低于室外地面，建筑物地下室的排水往往不能以重力流方式排出，需要污水提升泵排至室外，但是建筑物地下室的排水种类不同，如有的是地下车库集水坑排水，有的是热力小室集水坑排水等，所以每个种类的集水坑排水量不同，如若设计者计算排水量不合理；会造成建筑物地下室集水坑不能及时排水，严重者会造成建筑物地下室被淹的不良事故，所以，建筑物地下室的排水设计在建筑给排水设计中非常重要。

在项目设计中如何在不同条件下设置不同种类的集水坑，本文将对这个问题进行浅析和研究。

2地下室集水坑设计2.1人防集水坑（1）排水来源：有两类，一是染毒区内洗消污水；二是清洁区内战时生活污水。

（2）设置位置：①防空地下室的口部（主要出入口和次要出入口）集水坑宜设置3个：战时次要出入口设置1个。

这个集水坑可以布置在密闭通道内，亦可以布置在密闭通道的防护密闭门外，主要收集来自次要出入口的扩散室、除尘滤毒室、进风竖井和密闭通道防护密闭门外等染毒地段和房间的洗消污水；战时主要出入口设置2个集水坑。

浅述防空地下室口部设计与施工常见问题摘要:结合民用建筑修建的防空地下室，是战时保护城市人民生命财产安全的重要物资基础。

近年来，随着城市建设和经济水平的发展，防空地下室数量越来越多，但由于一些设计、施工单位对人防工程口部的特点和一些特殊要求不够重视和熟悉，导致在设计和施工中常常出现一些严重问题，从而影响防空地下室的战时防护性能。

关键词：防空地下室；口部；常见问题前言防空地下室是一种有防护要求的特殊地下建筑，比一般地下工程在设计、施工方面更加复杂。

尤其是防空地下室口部，主要供战时人员、车辆等进出使用，也是易受打击的部位，它的好坏直接影响工程的防护要求。

1.出入口常见设计、施工问题及处理方法一是出入口设计不合理。

按照规范要求，甲类核6级防空地下室的独立式室外出入口不宜采用直通式。

但目前大量防空地下室设计的平时功能是作为车库使用，常存在的问题是有条件设置单向式出入口却设置成直通式，或在直坡道处设置的防护密闭门没有弯曲或转折，在战时一旦工程遭到常规武器的打击，其爆炸碎片将会破坏人防门。

因此，设计时要尽量避免直通式出入口，或将直通式坡道中心线适当弯曲或转折。

对于楼梯式的室外出入口，设计时往往忽略了楼梯的有效宽度或通道处防火门的宽度，出现梯段或防火门宽度小于人防门洞尺寸的情况。

由于战时使用的宽度只能按照三者最小尺寸计算，这可能导致不能满足战时疏散宽度要求。

二是人防门不满足安装要求。

人防门的安装空间以及门扇开启范围，在图纸和规范中已有明确规定，但是设计单位经常忽略这点，或未与设备专业衔接到位，导致人防门安装空间不足，或与各类管道冲突，导致门扇无法90°正常开启。

因此，在设计中要严格对照要求，加强各专业衔接，确保人防门安装、开启留有余地。

三是土建施工不符合要求。

当前人防门定型图集有两种可选用，分别是中国建筑标准设计研究院编制的《防空地下室防护设备选用图集（07FJ03）》，以及由总参工程兵第四设计研究院编制的《人民防空工程防护设备选用图集（RFJ01-2008）》。

建筑地下室集水坑排水设置地下车库如何设置集水坑?地下车库如何设置集水坑?一般把握原则：1、每个消防分区都至少设一个。

消防电梯集水坑除外，不能算作。

2、可以利用车库的进出口的集水坑，但不是最佳方案。

进出口的集水坑主要是排除雨水用，你如果平时常有水，就可能不能满足重现期内雨水的排除，除非你的容量超重现期设计。

（一般此时的重现期都取大值--50年，容量满足雨水泵30秒流量。

按新建筑水规范，雨水集水坑容积要满足5min泵流量）3、除在进出口设置外，一般在空调机房外设，其他设备房（泵房，洗衣房）内设4、一般集水坑的尺寸按1.2*1*1.5深（安装一台泵时，地面清洗排水，有两个及以上排水坑时）1.8*1.2*1.5深（安装两台泵时），潜水排污泵选10L/S，扬程15米左右即可。

5、按4选择的集水坑要进行容积校核。

消防电梯集水坑有效容积不小于3立方。

污水，雨水废水均不小于5分钟泵的流量，地面消防排水的容积可以按安装泵的尺寸定，其有效容积不一定满足。

建筑地下室集水坑排水设置探讨深圳市建筑设计研究总院第三设计院王华章摘要:分析比较了6种地下室集水坑的设置方式和潜水泵的启动方式。

提出了6种地下室集水坑设计中应注意的问题。

关键词:地下室集水坑潜水泵消防电梯汽车坡道人防随着我国国民经济的持续发展，高层建筑的设计越来越多大多数高层建筑均设有地下室,地下室的排水,大部分靠设置集水坑潜水泵来解决,文章就地下室集水坑的设置和潜水泵的启动方式与同行们进行讨论和交流。

地下室集水坑按用途一般分为:(1)地面冲洗用集水坑(消防时亦可排除消防用水);(2)消防电梯专用排水集水坑;(3)汽车库坡道雨水集水坑;(4)设备用房排水集水坑;(5)地下室卫生设备排水集水坑;(6)人防用集水坑,共6大类。

1 地面冲洗用集水坑(消防时亦可排除消防用水)此类集水坑最常用,地下车库、自行车库均应设置,主要用于收集平时冲洗地面废水和消防时消防排水,过去常规的做法是在地下室每隔一段距离设一集水坑,每个集水坑设置2台潜水泵(一用一备)。
