PLC输出电路(继电器,晶体管,晶闸管输出)区别,PLC输出类型选择和注意事项

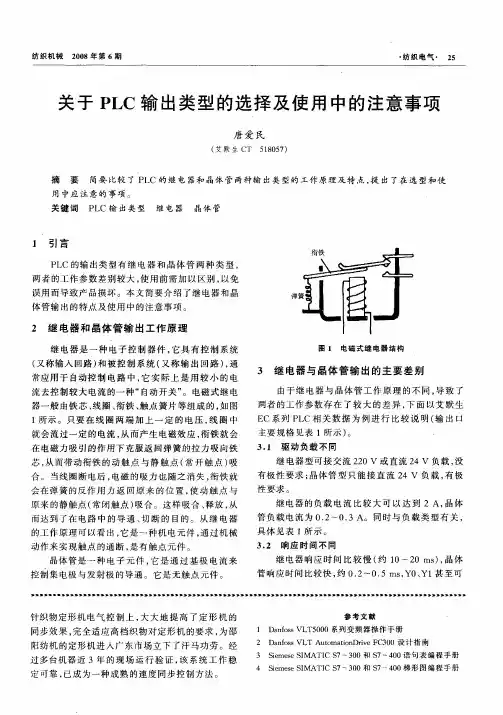

精心整理PLC输出类型选择及其使用中的注意事项摘要：本文简要比较了PLC的继电器和晶体管两种输出类型的工作原理及特点,提出了在选型和使用中应注意的事项。

关键词：PLC输出类型、继电器、晶体管1．引言PLC的输出类型有继电器和晶体管两种类型，两者的工作参数差别较大，使用前需加以区别，以免误用而导致产品损坏。

本文简要介绍了继电器和晶体管输出的特点及使用中的注意事项。

2（常闭图1电磁式继电器结构图晶体管是一种电子元件，它是通过基极电流来控制集电极与发射极的导通。

它是无触点元件。

3．继电器与晶体管输出的主要差别由于继电器与晶体管工作原理的不同，导致了两者的工作参数存在了较大的差异，下面以艾默生EC系列PLC相关数据为例进行比较说明（输出口主要规格参见表1）（1）驱动负载不同继电器型可接交流220V或直流24V负载，没有极性要求；晶体管型只能接直流24V负载，有极性要求。

继电器的负载电流比较大可以达到2A，晶体管负载电流为0.2-0.3A。

同时与负载类型有关，具体参见表1。

表1输出端口规格（2）响应时间不同继电器响应时间比较慢（约10ms-20ms），晶体管响应时间比较快，约0.2ms-0.5ms，Y0、Y1甚至可以达到10us。

（3）使用寿命不同继电器由于是机械元件受到动作次数的寿命限制，且与负载容量有关，详见表2，从表中可以看出，随着负载容量的增加，触点寿命几乎按级数减少。

晶体管是电子原件只有老化，没有使用寿命限制。

表2继电器使用寿命4．继电器与晶体管输出选型原则5图2驱动感性负载时产生的瞬间高压继电器控制接触器等感性负载的开合瞬间，由于电感具有电流具有不可突变的特点，因此根据U=L*(dI/dt)，将产生一个瞬间的尖峰电压在继电器的两个触点之间，该电压幅值超过继电器的触点耐压的降额；继电器采用的电磁式继电器，触点间的耐受电压是1000V（1min），若触点间的电压长期的工作在1000V左右的话，容易造成触点金属迁移和氧化，出现接触电阻变大、接触不良和触点粘接的现象。

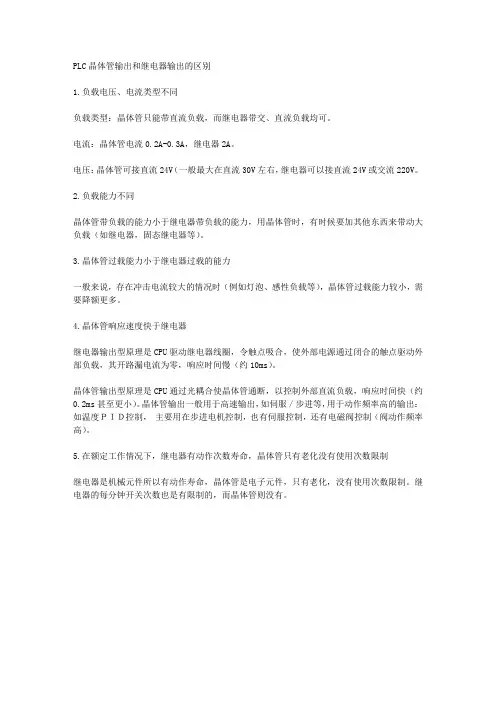

PLC晶体管输出和继电器输出的区别
1.负载电压、电流类型不同
负载类型：晶体管只能带直流负载，而继电器带交、直流负载均可。

电流：晶体管电流0.2A-0.3A，继电器2A。

电压：晶体管可接直流24V（一般最大在直流30V左右，继电器可以接直流24V或交流220V。

2.负载能力不同
晶体管带负载的能力小于继电器带负载的能力，用晶体管时，有时候要加其他东西来带动大负载（如继电器，固态继电器等）。

3.晶体管过载能力小于继电器过载的能力
一般来说，存在冲击电流较大的情况时（例如灯泡、感性负载等），晶体管过载能力较小，需要降额更多。

4.晶体管响应速度快于继电器
继电器输出型原理是CPU驱动继电器线圈，令触点吸合，使外部电源通过闭合的触点驱动外部负载，其开路漏电流为零，响应时间慢（约10ms）。

晶体管输出型原理是CPU通过光耦合使晶体管通断，以控制外部直流负载，响应时间快（约0.2ms甚至更小）。

晶体管输出一般用于高速输出，如伺服／步进等，用于动作频率高的输出：如温度ＰＩＤ控制，主要用在步进电机控制，也有伺服控制，还有电磁阀控制（阀动作频率高）。

5.在额定工作情况下，继电器有动作次数寿命，晶体管只有老化没有使用次数限制
继电器是机械元件所以有动作寿命，晶体管是电子元件，只有老化，没有使用次数限制。

继电器的每分钟开关次数也是有限制的，而晶体管则没有。

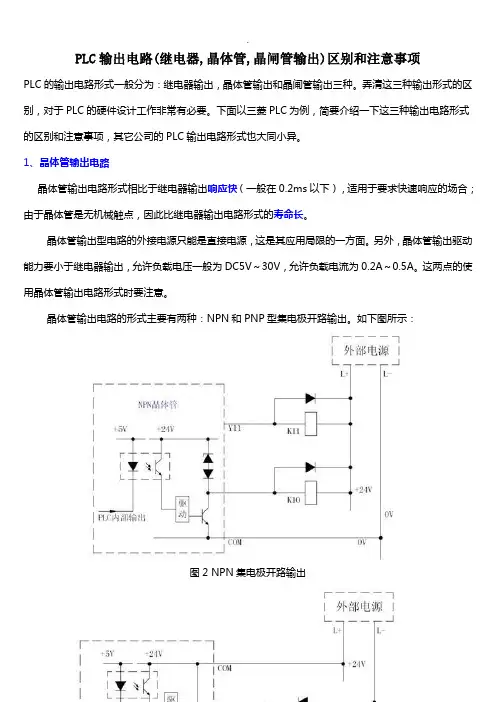

PLC输出电路(继电器,晶体管,晶闸管输出)区别和注意事项PLC的输出电路形式一般分为：继电器输出，晶体管输出和晶闸管输出三种。

弄清这三种输出形式的区别，对于PLC的硬件设计工作非常有必要。

下面以三菱PLC为例，简要介绍一下这三种输出电路形式的区别和注意事项，其它公司的PLC输出电路形式也大同小异。

1、晶体管输出电路晶体管输出电路形式相比于继电器输出响应快（一般在0.2ms以下），适用于要求快速响应的场合；由于晶体管是无机械触点，因此比继电器输出电路形式的寿命长。

晶体管输出型电路的外接电源只能是直接电源，这是其应用局限的一方面。

另外，晶体管输出驱动能力要小于继电器输出，允许负载电压一般为DC5V～30V，允许负载电流为0.2A～0.5A。

这两点的使用晶体管输出电路形式时要注意。

晶体管输出电路的形式主要有两种：NPN和PNP型集电极开路输出。

如下图所示：图2 NPN集电极开路输出图3 PNP集电极开路输出由以上两图可看出这两种晶体管输出电路形式的区别：NPN型集电极开路输出形式的公共端COM只能接外接电源的负极，而PNP型的COM端只能接外接电源的正极。

和继电器输出形式电路一样，在驱动感性负载时也要在负载两端反向并联二极管（二极管的阴极接电源的正极）防止过电压，保护PLC的输出电路。

2、继电器输出电路这是PLC输出电路常见的一种形式，其电路形式如下图所示。

该种输出电路形式外接电源既可以是直流，也可以是交流。

图1 继电器输出PLC继电器输出电路形式允许负载一般是AC250V/50V以下，负载电流可达2A，容量可达80～100VA（电压×电流），因此，PLC的输出一般不宜直接驱动大电流负载（一般通过一个小负载来驱动大负载，如PLC的输出可以接一个电流比较小的中间继电器，再由中间继电器触点驱动大负载，如接触器线圈等）。

PLC继电器输出电路的形式继电器触点的使用寿命也有限制（一般数十万次左右，根据负载而定，如连接感性负载时的寿命要小于阻性负载）。

标签(TAG)：PLC输出电路PLC的输出电路形式一般分为：继电器输出，晶体管输出和晶闸管输出三种。

弄清这三种输出形式的区别，对于PLC的硬件设计工作非常有必要。

下面以三菱PLC为例，简要介绍一下这三种输出电路形式的区别和注意事项，其它公司的PLC输出电路形式也大同小异。

1、继电器输出电路这是PLC输出电路常见的一种形式，其电路形式如下图所示。

该种输出电路形式外接电源既可以是直流，也可以是交流。

图1 继电器输出PLC继电器输出电路形式允许负载一般是AC250V/50V以下，负载电流可达2A，容量可达80～100VA（电压×电流），因此，PLC的输出一般不宜直接驱动大电流负载（一般通过一个小负载来驱动大负载，如PLC的输出可以接一个电流比较小的中间继电器，再由中间继电器触点驱动大负载，如接触器线圈等）。

PLC继电器输出电路的形式继电器触点的使用寿命也有限制（一般数十万次左右，根据负载而定，如连接感性负载时的寿命要小于阻性负载）。

此外，继电器输出的响应时间也比较慢（10ms）左右，因此，在要求快速响应的场合不适合使用此种类型的电路输出形式（可以根据场合使用下面介绍的两种输出形式）。

当连接感性负载时，为了延长继电器触点的使用寿命，对于外接直流电源时的情况，通常应在负载两端加过电压抑制二极管（如上图中并在外接继电器线圈上的二极管）；对于交流负载，应在负载两端加RC抑制器。

2、晶体管输出电路晶体管输出电路形式相比于继电器输出响应快（一般在0.2ms 以下），适用于要求快速响应的场合；由于晶体管是无机械触点，因此比继电器输出电路形式的寿命长。

晶体管输出型电路的外接电源只能是直接电源，这是其应用局限的一方面。

另外，晶体管输出驱动能力要小于继电器输出，允许负载电压一般为DC5V～30V，允许负载电流为0.2A～0.5A。

这两点的使用晶体管输出电路形式时要注意。

晶体管输出电路的形式主要有两种：NPN和PNP型集电极开路输出。

PLC的输出电路形式一般分为：继电器输出，晶体管输出和晶闸管输出三种。

弄清这三种输出形式的区别，对于PLC的硬件设计工作非常有必要。

下面以三菱PLC为例，简要介绍一下这三种输出电路形式的区别和注意事项，其它公司的PLC 输出电路形式也大同小异。

1、继电器输出电路这是PLC输出电路常见的一种形式，其电路形式如下图所示。

该种输出电路形式外接电源既可以是直流，也可以是交流。

图1 继电器输出PLC继电器输出电路形式允许负载一般是AC250V/50V以下，负载电流可达2A，容量可达80～100VA（电压×电流），因此，PLC的输出一般不宜直接驱动大电流负载（一般通过一个小负载来驱动大负载，如PLC的输出可以接一个电流比较小的中间继电器，再由中间继电器触点驱动大负载，如接触器线圈等）。

PLC继电器输出电路的形式继电器触点的使用寿命也有限制（一般数十万次左右，根据负载而定，如连接感性负载时的寿命要小于阻性负载）。

此外，继电器输出的响应时间也比较慢（10ms）左右，因此，在要求快速响应的场合不适合使用此种类型的电路输出形式（可以根据场合使用下面介绍的两种输出形式）。

当连接感性负载时，为了延长继电器触点的使用寿命，对于外接直流电源时的情况，通常应在负载两端加过电压抑制二极管（如上图中并在外接继电器线圈上的二极管）；对于交流负载，应在负载两端加RC抑制器。

2、晶体管输出电路晶体管输出电路形式相比于继电器输出响应快（一般在0.2ms以下），适用于要求快速响应的场合；由于晶体管是无机械触点，因此比继电器输出电路形式的寿命长。

晶体管输出型电路的外接电源只能是直接电源，这是其应用局限的一方面。

另外，晶体管输出驱动能力要小于继电器输出，允许负载电压一般为DC5V～30V，允许负载电流为0.2A～0.5A。

这两点的使用晶体管输出电路形式时要注意。

晶体管输出电路的形式主要有两种：NPN和PNP型集电极开路输出。

如下图所示：图2 NPN集电极开路输出由以上两图可看出这两种晶体管输出电路形式的区别：NPN型集电极开路输出形式的公共端COM只能接外接电源的负极，而PNP型的COM端只能接外接电源的正极。

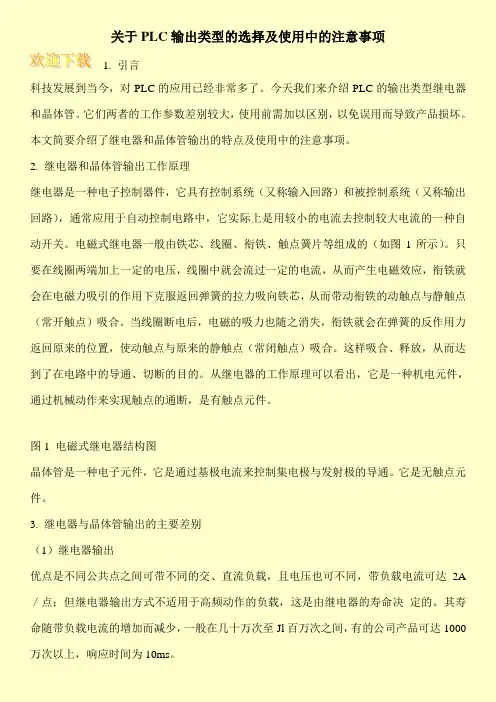

关于PLC输出类型的选择及使用中的注意事项1. 引言科技发展到当今，对PLC的应用已经非常多了。

今天我们来介绍PLC的输出类型继电器和晶体管。

它们两者的工作参数差别较大，使用前需加以区别，以免误用而导致产品损坏。

本文简要介绍了继电器和晶体管输出的特点及使用中的注意事项。

2. 继电器和晶体管输出工作原理继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种自动开关。

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的（如图1所示）。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

从继电器的工作原理可以看出，它是一种机电元件，通过机械动作来实现触点的通断，是有触点元件。

图1 电磁式继电器结构图晶体管是一种电子元件，它是通过基极电流来控制集电极与发射极的导通。

它是无触点元件。

3. 继电器与晶体管输出的主要差别（1）继电器输出优点是不同公共点之间可带不同的交、直流负载，且电压也可不同，带负载电流可达2A ／点；但继电器输出方式不适用于高频动作的负载，这是由继电器的寿命决定的。

其寿命随带负载电流的增加而减少，一般在几十万次至Jl百万次之间，有的公司产品可达1000万次以上，响应时间为10ms。

PLC输出类型选择其使用中注意事项部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改关于PLC输出类型选择及其使用中地注意事项摘要：本文简要比较了PLC地继电器和晶体管两种输出类型地工作原理及特点,提出了在选型和使用中应注意地事项.关键词：PLC输出类型、继电器、晶体管1．引言PLC地输出类型有继电器和晶体管两种类型,两者地工作参数差别较大,使用前需加以区别,以免误用而导致产品损坏.本文简要介绍了继电器和晶体管输出地特点及使用中地注意事项.2．继电器和晶体管输出工作原理继电器是一种电子控制器件,它具有控制系统<又称输入回路）和被控制系统<又称输出回路）,通常应用于自动控制电路中,它实际上是用较小地电流去控制较大电流地一种“自动开关”.电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成地<如图1所示）.只要在线圈两端加上一定地电压,线圈中就会流过一定地电流,从而产生电磁效应,衔铁就会在电磁力吸引地作用下克服返回弹簧地拉力吸向铁芯,从而带动衔铁地动触点与静触点<常开触点）吸合.当线圈断电后,电磁地吸力也随之消失,衔铁就会在弹簧地反作用力返回原来地位置,使动触点与原来地静触点<常闭触点）吸合.这样吸合、释放,从而达到了在电路中地导通、切断地目地.从继电器地工作原理可以看出,它是一种机电元件,通过机械动作来实现触点地通断,是有触点元件.图1 电磁式继电器结构图晶体管是一种电子元件,它是通过基极电流来控制集电极与发射极地导通.它是无触点元件.3．继电器与晶体管输出地主要差别由于继电器与晶体管工作原理地不同,导致了两者地工作参数存在了较大地差异,下面以艾默生EC系列PLC相关数据为例进行比较说明<输出口主要规格参见表1）<1）驱动负载不同继电器型可接交流220V或直流24V负载,没有极性要求；晶体管型只能接直流24V负载,有极性要求.继电器地负载电流比较大可以达到2A,晶体管负载电流为0.2-0.3A.同时与负载类型有关,具体参见表1.b5E2RGbCAP表1 输出端口规格<2）响应时间不同继电器响应时间比较慢<约10ms-20ms）,晶体管响应时间比较快,约0.2ms-0.5ms,Y0、Y1甚至可以达到10 us.<3）使用寿命不同继电器由于是机械元件受到动作次数地寿命限制,且与负载容量有关,详见表2,从表中可以看出,随着负载容量地增加,触点寿命几乎按级数减少.晶体管是电子原件只有老化,没有使用寿命限制.p1EanqFDPw表2 继电器使用寿命4．继电器与晶体管输出选型原则继电器型输出驱动电流大,响应慢,有机械寿命,适用于驱动中间继电器、接触器地线圈、指示灯等动作频率不高地场合.晶体管输出驱动电流小,频率高,寿命长,适用于控制伺服控制器、固态继电器等要求频率高、寿命长地应用场合.在高频应用场合,如果同时需要驱动大负载,可以加其他设备<如中间继电器,固态继电器等）方式驱动.5．驱动感性负载地影响 DXDiTa9E3d图2 驱动感性负载时产生地瞬间高压继电器控制接触器等感性负载地开合瞬间,由于电感具有电流具有不可突变地特点,因此根据U=L*(dI/dt>,将产生一个瞬间地尖峰电压在继电器地两个触点之间,该电压幅值超过继电器地触点耐压地降额；继电器采用地电磁式继电器,触点间地耐受电压是1000V<1mi n）,若触点间地电压长期地工作在1000V左右地话,容易造成触点金属迁移和氧化,出现接触电阻变大、接触不良和触点粘接地现象.而且动作频率越快现象越严重.瞬间高压如下图2所示,持续地时间在1ms以内,幅值为1KV以上.晶体管输出为感性负载时也同样存在这个问题,该瞬时高压可能导致晶体管地损坏.因此当驱动感性负载时应在负载两端接入吸收保护电路.当驱动直流回路地感性负载<如继电器线圈）时,用户电路需并联续流二极管<需注意二极管极性）；若驱动交流回路地感性负载时,用户电路需并联RC浪涌吸收电路,以保护PLC地输出触点.PLC输出触点地保护电路如图3所示.RTCrpUDGiT图3 PLC输出触点地保护电路6．使用中应注意地事项目前市场上经常出现继电器问题地客户现场有一个共同地特点就是：出现故障地输出点动作频率比较快,驱动地负载都是继电器、电磁阀或接触器等感性负载而且没有吸收保护电路.因此建议在PLC输出类型选择和使用时应注意以下几点：<1）一定要关注负载容量.输出端口须遵守允许最大电流限制<如表1所示）,以保证输出端口地发热限制在允许范围.继电器地使用寿命与负载容量有关,当负载容量增加时,触点寿命将大大降低<如表2所示）,因此要特别关注.<2）一定要关注负载性质.根据第4节地分析,感性负载在开合瞬间会产生瞬间高压,因此表面上看负载容量可能并不大,但是实际上负载容量很大,继电器地寿命将大大缩短,因此当驱动感性负载时应在负载两端接入吸收保护电路.尤其在工作频率比较高时务必增加保护电路.从客户地使用情况来看,增加吸收保护电路后地改善效果十分明显.根据电容地特性,如果直接驱动电容负载,在导通瞬间将产生冲击浪涌电流,因此原则上输出端口不宜接入容性负载,若有必要,需保证其冲击浪涌电流小于规格<见表1）说明中地最大电流.<3）一定要关注动作频率.当动作频率较高时,建议选择晶体管输出类型,如果同时还要驱动大电流则可以使用晶体管输出驱动中间继电器地模式.当控制步进电机/伺服系统,或者用到高速输出/PWM波,或者用于动作频率高地节点等场合,只能选用晶体管型.PLC对扩展模块与主模块地输出类型并不要求一致,因此当系统点数较多而功能各异时,可以考虑继电器输出地主模块扩展晶体管输出或晶体管输出主模块扩展继电器输出以达到最佳配合.事实证明,根据负载性质和容量以及工作频率进行正确选型和系统设计,输出口地故障率明显下降,客户十分满意.5PCzVD7HxA。

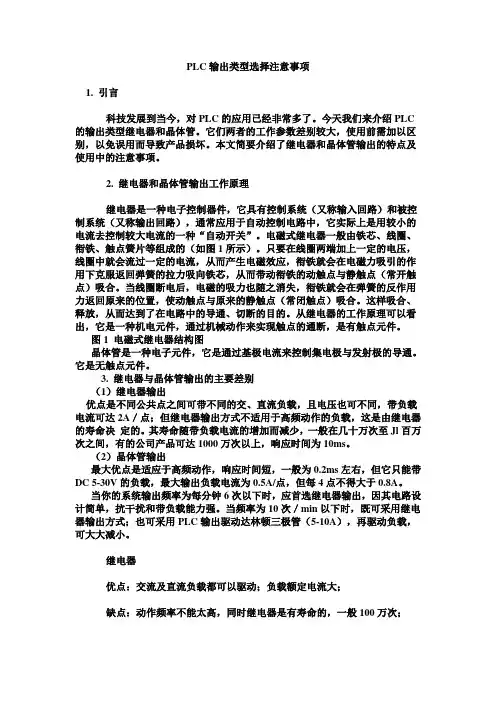

PLC输出类型选择注意事项1. 引言科技发展到当今，对PLC的应用已经非常多了。

今天我们来介绍PLC 的输出类型继电器和晶体管。

它们两者的工作参数差别较大，使用前需加以区别，以免误用而导致产品损坏。

本文简要介绍了继电器和晶体管输出的特点及使用中的注意事项。

2. 继电器和晶体管输出工作原理继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的（如图1所示）。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

从继电器的工作原理可以看出，它是一种机电元件，通过机械动作来实现触点的通断，是有触点元件。

图1 电磁式继电器结构图晶体管是一种电子元件，它是通过基极电流来控制集电极与发射极的导通。

它是无触点元件。

3. 继电器与晶体管输出的主要差别（1）继电器输出优点是不同公共点之间可带不同的交、直流负载，且电压也可不同，带负载电流可达2A／点；但继电器输出方式不适用于高频动作的负载，这是由继电器的寿命决定的。

其寿命随带负载电流的增加而减少，一般在几十万次至Jl百万次之间，有的公司产品可达1000万次以上，响应时间为10ms。

（2）晶体管输出最大优点是适应于高频动作，响应时间短，一般为0.2ms左右，但它只能带DC 5-30V的负载，最大输出负载电流为0.5A/点，但每4点不得大于0.8A。

当你的系统输出频率为每分钟6次以下时，应首选继电器输出，因其电路设计简单，抗干扰和带负载能力强。

PLC输出电路(继电器,晶体管,晶闸管输出)区别和注意事项PLC的输出电路形式一般分为：继电器输出，晶体管输出和晶闸管输出三种。

弄清这三种输出形式的区别，对于PLC的硬件设计工作非常有必要。

下面以三菱PLC为例，简要介绍一下这三种输出电路形式的区别和注意事项，其它公司的PLC输出电路形式也大同小异。

1、晶体管输出电路晶体管输出电路形式相比于继电器输出响应快（一般在0.2ms以下），适用于要求快速响应的场合；由于晶体管是无机械触点，因此比继电器输出电路形式的寿命长。

晶体管输出型电路的外接电源只能是直接电源，这是其应用局限的一方面。

另外，晶体管输出驱动能力要小于继电器输出，允许负载电压一般为DC5V～30V，允许负载电流为0.2A～0.5A。

这两点的使用晶体管输出电路形式时要注意。

晶体管输出电路的形式主要有两种：NPN和PNP型集电极开路输出。

如下图所示：图2 NPN集电极开路输出图3 PNP集电极开路输出由以上两图可看出这两种晶体管输出电路形式的区别：NPN型集电极开路输出形式的公共端COM只能接外接电源的负极，而PNP型的COM端只能接外接电源的正极。

和继电器输出形式电路一样，在驱动感性负载时也要在负载两端反向并联二极管（二极管的阴极接电源的正极）防止过电压，保护PLC的输出电路。

2、继电器输出电路这是PLC输出电路常见的一种形式，其电路形式如下图所示。

该种输出电路形式外接电源既可以是直流，也可以是交流。

图1 继电器输出PLC继电器输出电路形式允许负载一般是AC250V/50V以下，负载电流可达2A，容量可达80～100VA（电压×电流），因此，PLC的输出一般不宜直接驱动大电流负载（一般通过一个小负载来驱动大负载，如PLC的输出可以接一个电流比较小的中间继电器，再由中间继电器触点驱动大负载，如接触器线圈等）。

PLC继电器输出电路的形式继电器触点的使用寿命也有限制（一般数十万次左右，根据负载而定，如连接感性负载时的寿命要小于阻性负载）。

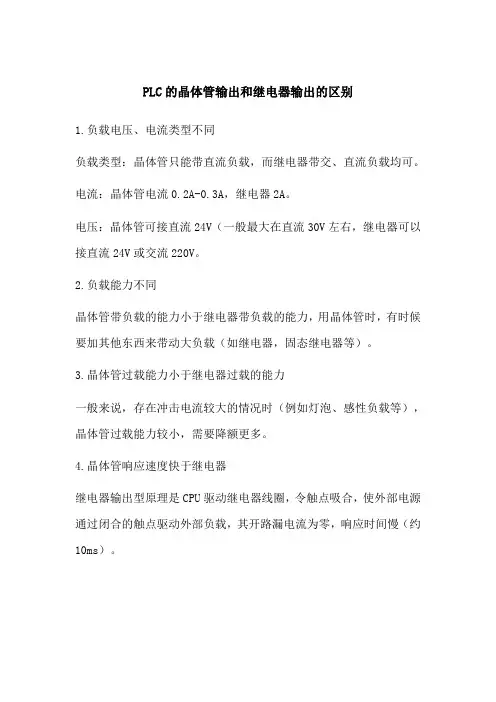

PLC的晶体管输出和继电器输出的区别
1.负载电压、电流类型不同
负载类型：晶体管只能带直流负载，而继电器带交、直流负载均可。

电流：晶体管电流0.2A-0.3A，继电器2A。

电压：晶体管可接直流24V（一般最大在直流30V左右，继电器可以接直流24V或交流220V。

2.负载能力不同
晶体管带负载的能力小于继电器带负载的能力，用晶体管时，有时候要加其他东西来带动大负载（如继电器，固态继电器等）。

3.晶体管过载能力小于继电器过载的能力
一般来说，存在冲击电流较大的情况时（例如灯泡、感性负载等），晶体管过载能力较小，需要降额更多。

4.晶体管响应速度快于继电器
继电器输出型原理是CPU驱动继电器线圈，令触点吸合，使外部电源通过闭合的触点驱动外部负载，其开路漏电流为零，响应时间慢（约10ms）。

晶体管输出型原理是CPU通过光耦合使晶体管通断，以控制外部直流负载，响应时间快（约0.2ms甚至更小）。

晶体管输出一般用于高速输出，如伺服／步进等，用于动作频率高的输出。

5.在额定工作情况下，继电器有动作次数寿命，晶体管只有老化没有使用次数限制
继电器是机械元件所以有动作寿命，晶体管是电子元件，只有老化，没有使用次数限制。

继电器的每分钟开关次数也是有限制的，而晶体管则没有。

晶体管也有大电流,如5A以上.是晶体管输出的当有后接继电器时,要特别注意继电器线圈极性(一般线圈上都接有保护二极管或指示灯),否则会烧坏晶体管.。

PLC输出口的继电器、晶体管、晶闸管三种类型，适用于哪种负载
PLC输出口的继电器、晶体管、晶闸管三种类型，适用于哪种负载，使用时是根据什么来选择不同的类型？\
答：
1.继电器输出：优点是不同公共点之间可带不同的交、直流负载，且电压也可不同，带负
载电流可达2A／点；但继电器输出方式不适用于高频动作的负载，这是由继电器的寿命决定的。

其寿命随带负载电流的增加而减少，一般在几十万次至Jl百万次之间，有的公司产品可达1000万次以上，响应时间为10ms
2.可控硅输出：带负载能力为0．2A／点，只能带交流负载，可适应高频动作，响应时间
为1ms.
3.晶体管输出：最大优点是适应于高频动作，响应时间短，一般为0．2ms左右，但它只
能带 DC 5—30V的负载，最大输出负载电流为0．5A／点，但每4点不得大于0．8A。

a.继电器：机械式开关装置，噪音大，反映时间长，寿命短，适用于大功率、低频率信
号（220V、380V交直流信号）的切换； b.晶体管：电子开关装置，噪音小，反映时间短，寿命长，适用于小功率开关信号传输，可用于高频脉冲信号之输出； c.可控硅：电子开关装置，噪音小，反映速度快，寿命长，可承受大功率信号的传输任务。

说简单点：
继电器型输出负载能力大，交直流负载通用，但触点有寿命限制。

晶体管型输出负载能力小，只限于直流负载，不用考虑寿命问题，通断速度快，像脉冲输出就只能选用晶体管型。

晶闸管型输出负载能力和运作速度介于前二者之间，交直流负载通用，无寿命问题。

PLC输出类型的选择及使用中的注意事项编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（PLC输出类型的选择及使用中的注意事项）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为PLC输出类型的选择及使用中的注意事项的全部内容。

PLC 输出类型的选择及使用中的注意事项1．引言PLC的输出类型有继电器和晶体管两种类型，两者的工作参数差别较大，使用前需加以区别，以免误用而导致产品损坏。

本文简要介绍了继电器和晶体管输出的特点及使用中的注意事项.2．继电器和晶体管输出工作原理继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关".电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的（如图1所示）.只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点)吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

从继电器的工作原理可以看出，它是一种机电元件，通过机械动作来实现触点的通断,是有触点元件。

图1 电磁式继电器结构图晶体管是一种电子元件,它是通过基极电流来控制集电极与发射极的导通。

它是无触点元件。

3．继电器与晶体管输出的主要差别由于继电器与晶体管工作原理的不同,导致了两者的工作参数存在了较大的差异，下面以艾默生EC系列PLC相关数据为例进行比较说明（输出口主要规格参见表1)（1）驱动负载不同继电器型可接交流220V或直流24V负载,没有极性要求;晶体管型只能接直流24V负载，有极性要求.继电器的负载电流比较大可以达到2A，晶体管负载电流为0。

plc输出类型区别（继电器输出、晶闸管输出、晶体管输出区别） - plc（1）继电器输出：优点是不同公共点之间可带不同的交、直流负载，且电压也可不同，带负载电流可达2A／点；但继电器输出方式不适用于高频动作的负载，这是由继电器的寿命决定的。

其寿命随带负载电流的增加而减少，一般在几十万次至Jl百万次之间，有的公司产品可达1000万次以上，响应时间为10ms。

（2）晶闸管输出：带负载能力为0.2A/点，只能带交流负载，可适应高频动作，响应时间为1ms。

（3）晶体管输出：最大优点是适应于高频动作，响应时间短，一般为0.2ms左右，但它只能带 DC 5—30V的负载，最大输出负载电流为0．5A/点，但每4点不得大于0.8A。

当你的系统输出频率为每分钟6次以下时，应首选继电器输出，因其电路设计简单，抗干扰和带负载能力强。

当频率为10次／min以下时，既可采用继电器输出方式；也可采用plc输出驱动达林顿三极管（5—10A），再驱动负载，可大大减小。

继电器优点：交流及直流负载都可以驱动；负载额定电流大；缺点：动作频率不能太高，同时继电器是有寿命的，一般100万次；晶体管优点：动作频率可以达到几百KHZ，无触点，因此不存在机械寿命的说法；缺点：只能接直流负载（一般DC30V以下），电流比较小；双向可控硅（晶闸管输出）：只能接交流的负载，动作频率比较高，寿命长，但负载的额定电流也比较小晶体管主要用于定位控制，要用晶体的输出来发出脉冲。

而继电器是不能用发出脉冲的，也就不能定位控制了。

如果用继电器去控制定位伺服或是步进的话就还要加定位模块，经济上不划算。

而用一个晶体管输出的就可以控制伺服等。

就这么回事。

依据生产工艺要求，各种指示灯、变频器/数字直流调速器的启动停止应采用晶体管输出，它适应于高频动作，并且响应时间短;如果PLC 系统输出频率为每分钟 6 次以下，应首选继电器输出，采用这种方法，输出电路的设计简单，抗干扰和带负载能力强。

两种类型，继电器输出和晶体管输出，还有种晶闸管，与晶体管类似。

一，两者的区别：
1，继电器可以接交流220V，或者直流24V，没有极性要求，因为就是一个触点，但是交流电压不能超过250V,电流不超过2A。

晶体管不超过24V，电流不超过0.5A，有极性要求。

2，响应时间不一样，继电器比较慢，10MS-20MS。

晶体管比较快，0.2MS-0.5MS。

甚至更快。

3，寿命不一样，继电器寿命与负载容量有关。

晶体管电子元件只有老化，没有使用寿命限制。

二，电路图
为晶体管输出，需要24V直流电源，去促发晶体管的导通或者截止状态，具体原理我也不大清楚，只要你想到是晶体管在那，你就需要直流电去促发。

只要一有信号，晶体管就导通。

负载电流不超过0.5A。

为继电器输出，顾名思义，继电器控制触点，所以随便你接直流交流，跟传统中间继电器一样，有电流电压限制。

二，根据以上几点，继电器与晶体管输出选型原则：
继电器输出驱动电流大，相应慢，有机械寿命，使用于驱动中间继电器，接触器线圈，指示灯等动作频率不高的场合。

晶体管输出驱动电流小，频率高，寿命长，适用于控制伺服控制器，固态继电器等要求频率高，寿命长的应用场合。

PLC的晶体管输出和继电器输出的区别
PLC的晶体管输出和继电器输出的区别
1.负载电压、电流类型不同
负载类型：晶体管只能带直流负载，而继电器带交、直流负载均可。

电流：晶体管电流最大0.75A，继电器最大2A。

电压：晶体管可接直流24V（一般最大在直流30V左右，继电器可以接直流24V最大30V或交流220V）。

2.负载能力不同
晶体管带负载的能力小于继电器带负载的能力，用晶体管时，有时候要加其他东西来带动大负载（如继电器，固态继电器等）。

3.晶体管过载能力小于继电器过载的能力
一般来说，存在冲击电流较大的情况时（例如灯泡、感性负载等），晶体管过载能力较小，需要降额更多。

4.晶体管响应速度快于继电器
继电器输出型原理是CPU驱动继电器线圈，令触点吸合，使外部电源通过闭合的触点驱动外部负载，其开路漏电流为零，响应时间慢（约10ms）。

晶体管输出型原理是CPU通过光耦合使晶体管通断，以控制外部直流负载，响应时间快（约0.2ms甚至更小）。

晶体管输出一般用于高速输出，如伺服／步进等，用于动作频率高的输出。

5.在额定工作情况下，继电器有动作次数寿命，晶体管只有老化没有使用次数限制
继电器是机械元件所以有动作寿命，晶体管是电子元件，只有老化，没有使用次数限制。

继电器的每分钟开关次数也是有限制的，而晶体管则没有。

晶体管也有大电流，如5A以上。

是晶体管输出的当有后接继电器时，要特别注意继电器线圈极性（一般线圈上都接有保护二极管或指示灯），否则会烧坏晶体管。

PLC的晶体管输出和继电器输出的区别
1.负载电压、电流类型不同
负载类型：晶体管只能带直流负载，而继电器带交、直流负载均可。

电流：晶体管电流最大0.75A，继电器最大2A。

电压：晶体管可接直流24V（一般最大在直流30V左右，继电器可以接直流24V最大30V 或交流220V）。

2.负载能力不同
晶体管带负载的能力小于继电器带负载的能力，用晶体管时，有时候要加其他东西来带动大负载（如继电器，固态继电器等）。

3.晶体管过载能力小于继电器过载的能力
一般来说，存在冲击电流较大的情况时（例如灯泡、感性负载等），晶体管过载能力较小，需要降额更多。

4.晶体管响应速度快于继电器
继电器输出型原理是CPU驱动继电器线圈，令触点吸合，使外部电源通过闭合的触点驱动外部负载，其开路漏电流为零，响应时间慢（约10ms）。

晶体管输出型原理是CPU通过光耦合使晶体管通断，以控制外部直流负载，响应时间快（约0.2ms甚至更小）。

晶体管输出一般用于高速输出，如伺服／步进等，用于动作频率高的输出。

5.在额定工作情况下，继电器有动作次数寿命，晶体管只有老化没有使用次数限制
继电器是机械元件所以有动作寿命，晶体管是电子元件，只有老化，没有使用次数限制。

继电器的每分钟开关次数也是有限制的，而晶体管则没有。

晶体管也有大电流，如5A以上。

是晶体管输出的当有后接继电器时，要特别注意继电器线圈极性（一般线圈上都接有保护二极管或指示灯），否则会烧坏晶体管。
