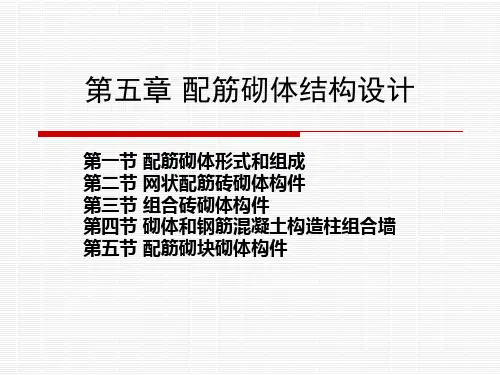

砌体结构课件-5配筋砌体结构设计

04 砌体结构与钢结构的比较
CHAPTER
材料性能的比较
砌体结构
砌体结构是由砖、石、砌块等块体材料通过砂浆粘合而成的结构形式。其优点在于材料广泛、成本低廉、施工简 便，同时具有良好的保温隔热性能和耐久性。但砌体结构的抗拉、抗压、抗剪强度相对较低，且自重大，不利于 高层建筑。
钢结构
钢结构是由钢材（如钢梁、钢柱等）通过焊接或螺栓连接而成的结构形式。其优点在于强度高、自重轻、抗震性 能好，且工业化程度高，可实现预制化生产。但钢结构成本相对较高，且耐火、耐腐蚀性能较差，需要定期维护。
缺点
抗压和抗剪能力相对较低，抗震 性能较差，对施工工艺要求较高 。
砌体结构的适用范围
低层和多层住宅、办 公楼等民用建筑。
挡土墙、桥梁等土木 工程。
工业厂房、仓库等工 业建筑。
砌体结构的实例分析
上海外滩历史建筑群
采用实心砖和砂浆砌筑，具有较高的 历史和文化价值。
某小型办公楼
采用空心砖和混凝土组合砌筑，具有 较好的经济性和实用性。
应用范围的比较
砌体结构
砌体结构主要应用于低层和多层建筑， 特别是住宅、办公楼等民用建筑中。 此外，在工业厂房、仓库等工业建筑 中也有广泛应用。
钢结构
钢结构主要应用于高层建筑、大跨度 跨越的桥梁和大型工业厂房等建筑中。 由于其自重轻、强度高、抗震性能好 等特点，钢结构在现代化建设中得到 了广泛应用。
害。
适用性原则
结构设计应满足建筑的使用功 能要求，提供适宜的空间和环 境。
经济性原则
结构设计应在满足安全性和适 用性的前提下，尽量降低建造 成本和维护费用。
耐久性原则
结构设计应考虑建筑物的使用 寿命，采取措施保证其在规定 的使用年限内保持良好状态。

砌体结构抗震设计要点
多层砌体房屋抗震概念设计
砌体结构抗震构造措施
优先采用横墙承重或纵横墙共同承重的结 构体系，避免采用纵墙承重。
设置钢筋混凝土构造柱和圈梁，加强墙体 的连接和整体性。
底部框架-抗震墙房屋抗震设计
配筋砌块砌体抗震设计
底部框架应双向设置抗震墙，并控制框架 与抗震墙的刚度比。
采用配筋砌块砌体时，应按规定设置水平和 竖向钢筋，并保证钢筋的锚固和连接。
施工工艺等因素有关。
砌体材料耐久性及环境影响
耐久性
砌体材料在使用过程中能够保持其原有性能的能力。不同砌 体材料的耐久性有所不同，其中烧结普通砖和烧结多孔砖的 耐久性较好。
环境影响
砌体材料在生产和使用过程中对环境的影响主要包括资源消 耗、能源消耗和废弃物排放等方面。随着环保意识的提高， 新型环保砌体材料得到了广泛应用，如蒸压加气混凝土砌块 等。
建立综合评估模型
将各个评估指标进行综合考虑，建立 综合评估模型，对砌体结构的整体质
量进行评估。
制定评估标准
针对每个评估指标，制定相应的评估 标准，明确不同等级的质量要求。
实施动态监测与评估
在砌体结构使用过程中，实施动态监 测与评估，及时发现和处理质量问题 ，保障结构安全。
06
CATALOGUE
砌体结构维修加固与改造技术
砌体工程应用范围
01
02
03
建筑领域
广泛应用于住宅、公共建 筑和工业厂房等建筑领域 ，用于承重墙、非承重墙 、隔墙和围墙等。
市政领域
在城市道路、桥梁、隧道 等市政工程中，砌体工程 也发挥着重要作用。
景观领域
在园林景观、古建筑修复 等领域，砌体工程也有着 广泛的应用。

86
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
演讲人：XXXXXX 时 间：XX年XX月XX日
建筑设计说明
写在最后
成功的基础于好的学习习惯
The foundation of success lies in good habits
建筑图 结构图
建筑图
1、底层平面图 2、二层平面图 3、三层平面图 4、建筑设计说明（一） 5、建筑设计说明（二） 6、室内材料构造做法表局部大样 7、门窗表 8、① ~⑦立面图 9、 10、屋顶平面图大样图 11、⑦ ~ ①立面图
结构图
1、基础平面图 2、二层结构平面图 3、三层结构平面图 4、屋顶层结构平面图 5、楼梯详图 6、L3、L5、L8、L9、L10、L16 7、L14、L15、WL2、WL5 8、结构设计说明（一） 9、结构设计说明（二） 10、结构设计说明（三） 11、结构设计说明（四）

2
10.4bs s
式中
bs——在宽度s范围内的门窗 洞口总宽度；
s——相邻横墙或壁柱之间 的距离。
当μ2小于0.7时，取μ2等于0.7；
当洞口高度等于或小于墙高的1/5时， 可取μ2等于1.0。
图5-9 门窗洞口宽度示意图
当与墙连接的相邻两横墙的距离S≤1·2·[]·h时，墙的高度不再受 上式限制。
图5-11 办公楼底层平面图
解 （1）确定静力计算方案
最大横墙间距s=3.6 × 3=10.8m<32m，查表5-2属于刚性方案。 （2）外纵墙高厚比验算
s=3.6×3=10.8m>2H=2×4.5=9m，查表5-3，计算高度H0=1.0H =4.5m。砂浆强度等级M5，表5-4得允许高厚比[β]=24。外墙为承重墙， 故μ1=1.0
混合结构房屋中的屋盖、楼盖、墙柱和基础共同组成一个 空间结构体系，承受作用在房屋上的竖向荷载和水平荷载。
在水平荷载下，房屋空间整体作用的表现最为明显，故 分析时常用水平荷载，现以各类单层房屋为例分析其受力特 点。
如图所示一 水平风荷载传递路线是： 单层厂房，外纵 墙承重，屋盖为 装配式钢筋混凝 土楼盖，两端没 有设置山墙，中 间也没设置横墙 。
当 bc/ l>0.25时，取bc/ l=0.25；当 bc/ l<0.05时，取bc/ l=0。
（2）构造柱间墙的高厚比验算
满足下式，则构造柱间墙不会失稳。
H0
h
12
注意：计算H0时，s应取相邻壁柱间的距离，不管该房屋 属于何种计算方案，H0查表5-3时均按刚性方案查用。
应当注意，考虑构造柱有利作用的高厚比验算不适用于施 工阶段。由于在施工过程中大多是先砌筑墙后浇注构造柱，应 注意采取措施保证带构造柱墙在施工阶段的稳定性。
