路面修复工程方案

路面板块破除、修复施工方案

根据株洲市荷塘大道扩建工程施工图设计对k1+000～k4+080段路面板块破除修复。

一、 水泥混凝土板块的修复处理

旧路病害处理方法和技术要求：

为使加铺层处于良好稳定的工作状态，要求板必须稳定地支撑在基础上，对破坏严重的板块要挖除后重新铺筑，对裂缝、接缝、脱空、错台等病害也要处理。

1、 破碎沉陷板、严重脱空板处理

对于损坏严重的旧混凝土面板，如板块出现严重的破碎、断裂与沉陷、脱空板等，则需挖除旧板浇注新板，具体施工方法如下：

（1） 清除旧板

根据破碎板位置放样，形状宜为正方形或长方形，并于道路中心线平行垂直，边缘位置应比破碎板宽出30cm。按放样位置锯缝，缝深应大于面板厚度的2/3，当锯缝位置距离纵、横缝不足1m时可将整块板挖除，用冲击钻等机械装置或钢钎沿锯缝凿除破碎板，凿除时应注意保护基层及周边混凝土路面。

（2） 浇注新板

在处理完基层后，应修复、安设传力杆和拉杆。安装时应 在板厚1/2处钻出比传力杆直径大约2～4mm的孔，孔中心距30cm：横向施工缝传力杆直径φ25，长度为45cm，嵌入相邻保留板内深22.5cm。拉杆孔直径比拉杆直径大2～4mm，沿相邻板块间的纵向接缝板厚1/2处钻孔，中心距70cm，拉杆采用直径14mm螺纹钢筋，长70cm，35cm嵌入相邻车道的板内。

新混凝土板块强度不小于旧混凝土板强度，为5.0Mpa，材料选用早期强度高，后期强度稳定且收缩性小的混凝土，掺外加剂控制凝结时间。新浇注的混凝土板用普通混凝土，掺加剂用早强膨胀剂，混凝土配合比经试验确定。混凝土板浇注后要喷洒养护剂并保证一定的温度和湿度养生，达到初期强度可承受车辆荷载时，可开放交通。

2、土基、基层处治

若混凝土板破坏是由于路基、基层原因引起，则首先应处理路基与基层，路基采用换填低标号混凝土方法处理，基层处理采用20cm厚C15水泥混凝土浇注。

3、 接缝错台处理

施工组织（方案）设计

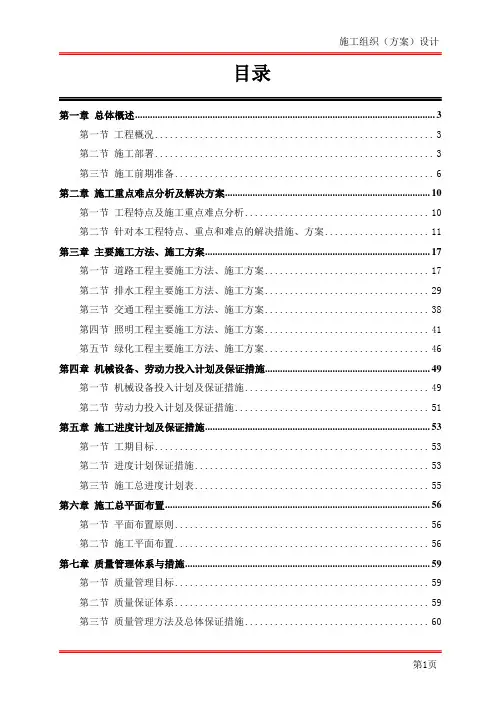

第1页 目录

第一章 总体概述 ........................................................................................................................ 3

第一节 工程概况 ........................................................ 3

第二节 施工部署 ........................................................ 3

第三节 施工前期准备 .................................................... 6

第二章 施工重点难点分析及解决方案 .................................................................................. 10

第一节 工程特点及施工重点难点分析 ..................................... 10

第二节 针对本工程特点、重点和难点的解决措施、方案 ..................... 11

第三章 主要施工方法、施工方案 .......................................................................................... 17

第一节 道路工程主要施工方法、施工方案 ................................. 17

第二节 排水工程主要施工方法、施工方案 ................................. 29

第1篇

一、工程概况

项目名称：XX道路维修工程

项目地点：XX市XX区XX道路

项目规模：全长XX公里，宽XX米

项目内容：道路维修、路面病害处理、排水设施改造、交通安全设施完善等

施工期限：XX个月

二、施工组织与管理

1. 施工组织机构

成立施工项目经理部，负责整个工程的施工组织与管理工作。项目经理部下设工程技术部、施工管理部、物资供应部、质量安全部、财务部等部门。

2. 施工管理

（1）施工方案：根据工程特点，制定详细的施工方案，明确施工工艺、施工顺序、施工质量要求等。

（2）施工进度：制定合理的施工进度计划，确保工程按期完成。

（3）施工安全：加强施工现场安全管理，严格执行安全生产规章制度，确保施工安全。

（4）施工质量：严格按照国家标准和规范进行施工，确保工程质量。

三、施工工艺及方法

1. 路面病害处理

（1）病害检测：采用探地雷达、超声波等检测手段，对路面病害进行检测。

（2）病害处理：根据病害情况，采用铣刨、切割、翻新等方法进行处理。

2. 路面施工

（1）基层处理：对基层进行清理，确保基层平整、干净。 （2）铺设基层：采用摊铺机进行基层铺设，确保基层厚度均匀。

（3）铺设沥青混凝土：采用沥青混凝土摊铺机进行铺设，确保路面平整度。

3. 排水设施改造

（1）检查排水设施：对现有排水设施进行检查，对损坏的设施进行更换。

（2）改造排水设施：按照设计要求，对排水设施进行改造，确保排水畅通。

4. 交通安全设施完善

（1）检查交通安全设施：对现有交通安全设施进行检查，对损坏的设施进行更换。

（2）完善交通安全设施：按照设计要求，完善交通安全设施，提高道路通行安全。

四、施工进度安排

1. 施工准备阶段：XX天

2. 路面病害处理阶段：XX天

3. 路面施工阶段：XX天

4. 排水设施改造阶段：XX天

5. 交通安全设施完善阶段：XX天

6. 工程验收阶段：XX天

五、施工质量保证措施

1

海珠区艺苑南路燃气工程路面修复工程

路

面

修

复

施

工

方

案

编制：山西太水市政工程有限公司

日期：二O一四年七月十七日

2

一、编制依据

1、《公路路基施工技术规范》（JTG F10-2006）;

2、《砼结构后锚固技术规程》（JGJ145-2004,J407-2005）;

3、《工程建设标准强制性条文》（城市建设部分）；

4、其它相关技术标准、规范、条文及安全文明施工要求等；

5、本企业积累的相关施工经验、资源条件。

二、工程概况

工程名称：海珠区艺苑南路燃气工程路面修复工程

工程建设地点：海珠区艺苑南路

工程名称：海珠区艺苑南路燃气工程路面修复工程（拆除破损路面及其基层、修复砼路面及基层等），车行道修复长度为1059m；

预计工期：20天；

三、施工流程及施工工艺

根据《海珠区艺苑南路燃气工程路面修复工程》施工图设计，我公司对工程范围涉及到的路面进行了实地勘察和测量，对工程数据进行了复核，并就现场实际检查的砼板破损情况制订了相应的修复措施。

1、工艺施工

旧松动砼基础破碎、除渣、清边清基、必要处架立模板、摊铺砼、振实、砼表面整平饰面、压纹、养护、基础切缝、清理现场、开放交通。

3 2、质量标准与控制要点

a.切缝

按照规范指定位置和范围划(弹)线和切缝，切缝深度不得小于原砼厚度,切缝线平直偏差不得大于2毫米。

b.清底、扫浆

用不含有害杂质和无酸性的自来水洗或高压气吹洗砼凿除断面和底面,附着粉状物的砼断面应用钢丝刷刨刷，清除松散砼块，保证干净粗糙的表面以利于新旧砼的连接。用水冲洗的砼面应在清洁水基本干燥后扫浆。砼浇筑前,应在砼断面和底面均匀涂刷或浇洒砼。

c.浇筑砼

砼浇筑时应用振动梁和磨光机振实、修整和抹平，定浆后利用三米直尺测量基础平整度，纵横向每2米测量一次，修补点区，每点测量一次。砼浇筑完成后应用磨光机再次振实、修整和抹平，定浆后利用三米直尺测量基础平整度，纵向每2米测量一次，横向每25厘米测量一次，平整偏差均不得超过3毫米，尤其是与原基础相接处，更要严格控制，未达要求时再抹再测。浇筑砼应尽可能连续进行，人员就餐或休息等情况不得中断施工，应安排轮班作业。但因停电、机械故障、下雨或其它意外事故中断施工时间超过已浇筑砼初凝或重塑时间时，应设置工作缝（施工缝），设置工作缝（施工缝）的具体技术要求按照现行有关施工规范进行。基础拉毛应控制好拉毛压力，防止拉毛时粘沾砼，不平直或深浅不一。
