混凝土与砌体结构设计课件

1.1结构的分类有哪些？答：按材料分：土（竹）结构，砌体结构，钢筋混凝土结构，钢结构，钢—混凝土组合结构。

按结构分：多高层结构，大跨空间结构，特种结构。

1.2砌体结构与混凝土结构的设计方法历程？答：容许应力法—极限状态设计法—半概率半经验的极限状态设计法—概率极限状态设计法。

1.3混凝土结构与砌体结构的应用情况？答：混凝土结构：低层混凝土框架结构，多层混凝土框架结构，高层混凝土框架—剪力墙结构，超高层混凝土筒中筒结构，大跨度结构，特种结构。

砌体结构：古时候用于城墙·拱桥·寺院和佛塔，底层砌体结构，多层砌体结构，高层无筋砌体结构。

1.4混凝土结构与砌体结构的发展趋势？答：混凝土结构：1.新型材料组成的结构：新型混凝土材料，轻质混凝土材料，活性粉末混凝土材料，自密实混凝土材料，frp混凝土材料。

2.新型结构：钢—混凝土组合结构，混凝土框架多层叠合结构，预应力混凝土结构。

砌体结构：高强轻质砌体材料，新型节能环保块体材料，大型轻质墙板，配筋砌体结构，预应力砌体结构。

一.楼盖的分类，以及各自的受力特点，优缺点及适应范围的比较分析答：楼盖分类（按结构类型）1.肋梁楼盖（1）受力特点：当板的长边l(下标2)与短边l(下标1)的比值较大时，板上荷载主要是沿l(下标1)方向传递到支承构件上，而沿l(下标2)方向传递的荷载很少，可以略去不计。

当l(下标2)与l(下标1)相差较小时，板上的荷载将通过两个方向传递到相应的支承构件上。

（2）适用范围：既可用于房屋建筑的楼面和屋面，也常用于房屋的片筏式基础和储水池。

2.井式楼盖（1）受力特点：两个方向的梁等高，且同位相交。

两个方向的梁不分主次，共同直接承受板传来的荷载，板为四边支承的双向板。

（2）适用范围：某些公共建筑门厅及要求设置多功能大空间的大厅。

3.密肋楼盖（1）受力特点：肋相当于次梁，两个方向的梁不分主次，共同直接承受板传来的荷载，板为双向板。

（2）适用范围：多用于跨度大而梁高受限制的情况，筒体结构的角区楼板往往也采用双向密肋楼盖。

混凝土与砌体结构课程设计混凝土与砌体结构课程设计设计要求：1. 基础要求：参考已有设计，重新进行结构优化，并合理选择现有材料；2. 高级要求：进一步优化设计方案，采用较新颖的结构形式和新材料，并对结构进行详细分析。

设计步骤：1. 方案选择与初步设计：根据设计要求，选择适合的结构形式，并初步确定各构件尺寸和材料使用数量；2. 结构计算：对所选结构形式进行强度、稳定性和抗震性计算，确保结构安全可靠；3. 构件设计：根据结构计算结果，对各构件进行详细设计和计算，确定具体尺寸和材料的使用数量；4. 材料选用：根据所选结构形式和构件设计，选择适用的建筑材料，并合理计算材料用量；5. 详图绘制：根据构件设计结果，进行结构详图绘制，包括平面布置图、剖面图、施工图等；6. 结构分析：对结构进行详细分析，包括受力分析、变形分析、冲刺破坏模式分析等；7. 结构改进：根据结构分析结果，对结构进行合理改进，以提高结构的抗震性和承载能力；8. 结构施工：根据详图和施工方案，进行结构的具体施工，包括模板的搭设、混凝土的浇筑、砌体的砌筑等；9. 结构验收：经过施工后，对结构进行验收，确保施工质量符合设计要求。

设计原则：1. 安全可靠：结构设计要满足国家建筑设计规范的要求，保证建筑的安全性；2. 经济实用：结构设计要尽可能减少材料的使用量，并降低建筑成本；3. 美观舒适：结构形式和材料选用要与整体建筑风格相协调，并考虑用户的舒适性需求；4. 可持续发展：材料选用要尽量选择可再生和环保的材料，以减少对环境的影响。

设计案例：以一栋住宅楼的结构设计为例，初步确定采用钢筋混凝土框架结构，地上共有5层，地下1层，高度约15米。

根据国家建筑设计规范，对结构进行计算和设计。

1. 方案选择与初步设计：选择钢筋混凝土框架结构，初步确定主体框架柱和梁的尺寸，地板采用现浇混凝土。

2. 结构计算：根据楼层平面布置图，进行强度、稳定性和抗震性计算，得出结构的承载力、稳定性和抗震性能。

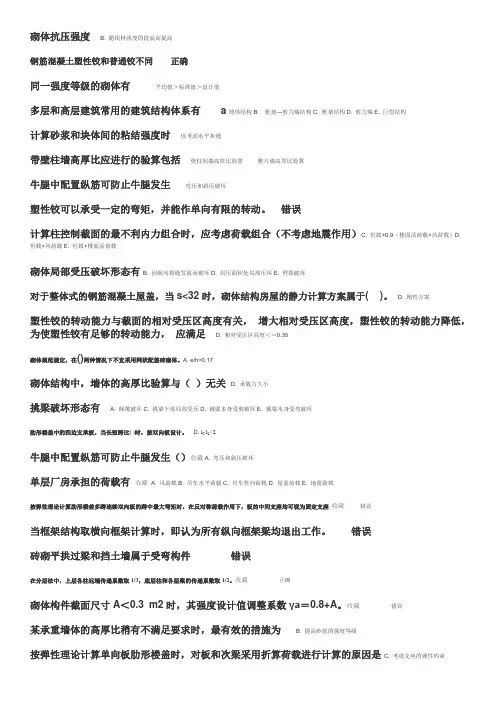

砌体抗压强度 B. 随块材强度的提高而提高钢筋混凝土塑性铰和普通铰不同正确同一强度等级的砌体有平均值＞标准值＞设计值多层和高层建筑常用的建筑结构体系有a筒体结构B. 框架—剪力墙结构C. 框架结构D. 剪力墙E. 巨型结构计算砂浆和块体间的粘结强度时仅考虑水平灰缝带壁柱墙高厚比应进行的验算包括壁柱间墙高厚比验算整片墙高厚比验算牛腿中配置纵筋可防止牛腿发生弯压和斜压破坏塑性铰可以承受一定的弯矩，并能作单向有限的转动。

错误计算柱控制截面的最不利内力组合时，应考虑荷载组合（不考虑地震作用）C. 恒载+0.9（楼面活荷载+风荷载）D. 恒载+风荷载E. 恒载+楼面活荷载砌体局部受压破坏形态有B. 因纵向裂缝发展而破坏D. 局压面积处局部压坏E. 劈裂破坏对于整体式的钢筋混凝土屋盖，当s<32时，砌体结构房屋的静力计算方案属于( )。

D. 刚性方案塑性铰的转动能力与截面的相对受压区高度有关，增大相对受压区高度，塑性铰的转动能力降低，为使塑性铰有足够的转动能力，应满足 D. 相对受压区高度＜＝0.35砌体规范规定，在()两种情况下不宜采用网状配筋砖砌体。

A. e/h>0.17砌体结构中，墙体的高厚比验算与（）无关 D. 承载力大小挑梁破坏形态有 A. 倾覆破坏C. 挑梁下部局部受压D. 挑梁本身受剪破坏E. 挑梁本身受弯破坏肋形楼盖中的四边支承板，当长短跨比( )时，按双向板设计。

D. l2/l1<2牛腿中配置纵筋可防止牛腿发生（）收藏A. 弯压和斜压破坏单层厂房承担的荷载有收藏 A. 风荷载B. 吊车水平荷载C. 吊车竖向荷载D. 屋盖荷载E. 地震荷载按弹性理论计算肋形楼盖多跨连续双向板的跨中最大弯矩时，在反对称荷载作用下，板的中间支座均可视为固定支座收藏错误当框架结构取横向框架计算时，即认为所有纵向框架梁均退出工作。

错误砖砌平拱过梁和挡土墙属于受弯构件错误在分层法中，上层各柱远端传递系数取1/3，底层柱和各层梁的传递系数取1/2。
