节点阻抗矩阵的应用

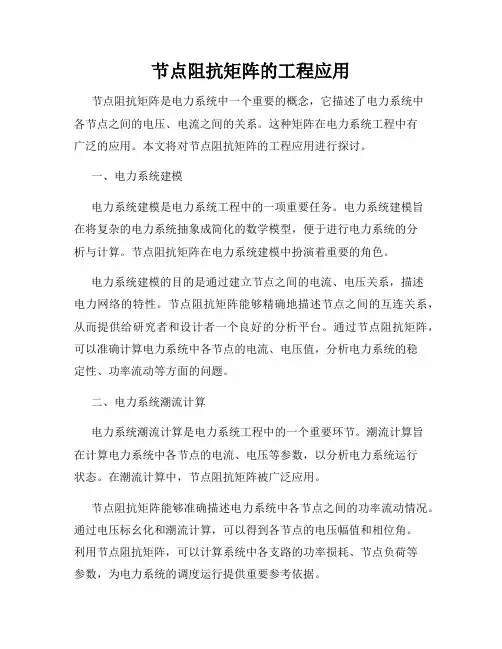

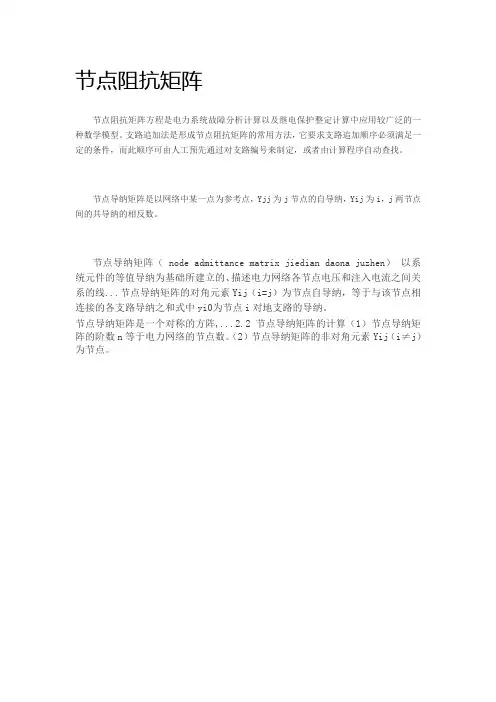

节点阻抗矩阵
节点阻抗矩阵方程是电力系统故障分析计算以及继电保护整定计算中应用较广泛的一种数学模型。

支路追加法是形成节点阻抗矩阵的常用方法，它要求支路追加顺序必须满足一定的条件，而此顺序可由人工预先通过对支路编号来制定，或者由计算程序自动查找。

节点导纳矩阵是以网络中某一点为参考点，Yjj为j节点的自导纳，Yij为i，j两节点间的共导纳的相反数。

节点导纳矩阵（ node admittance matrix jiedian daona juzhen）以系统元件的等值导纳为基础所建立的、描述电力网络各节点电压和注入电流之间关系的线...节点导纳矩阵的对角元素Yij（i=j）为节点自导纳，等于与该节点相连接的各支路导纳之和式中yi0为节点i对地支路的导纳。

节点导纳矩阵是一个对称的方阵,...2.2节点导纳矩阵的计算（1）节点导纳矩阵的阶数n等于电力网络的节点数。

（2）节点导纳矩阵的非对角元素Yij（i≠j）为节点。

节点导纳矩阵与节点阻抗矩阵### Node Conductance Matrix vs. Node Impedance Matrix.Node Conductance Matrix.The node conductance matrix is a square matrix that represents the electrical conductance between each pair of nodes in an electrical circuit. It is a symmetric matrix, meaning that the conductance between node i and node j is the same as the conductance between node j and node i. The node conductance matrix is used to solve for the node voltages in a circuit.To derive the node conductance matrix, we start by writing the current law equations for each node in the circuit. The current law states that the sum of the currents entering a node is equal to the sum of the currents leaving the node. For node i, this equation can be written as:\sum_{j=1}^n G_{ij}V_j = I_i.where:G_{ij} is the conductance between node i and node j. V_j is the voltage at node j.I_i is the current entering node i.This equation can be written in matrix form as:GV = I.where:G is the node conductance matrix.V is a column vector of the node voltages.I is a column vector of the node currents.The node conductance matrix can be solved for using a variety of techniques, such as Gaussian elimination or LU decomposition. Once the node conductance matrix has been solved for, the node voltages can be determined by multiplying the node conductance matrix by the column vector of the node currents.Node Impedance Matrix.The node impedance matrix is a square matrix that represents the electrical impedance between each pair of nodes in an electrical circuit. It is a symmetric matrix, meaning that the impedance between node i and node j is the same as the impedance between node j and node i. The node impedance matrix is used to solve for the node currents in a circuit.To derive the node impedance matrix, we start bywriting the voltage law equations for each loop in the circuit. The voltage law states that the sum of the voltages around a loop is equal to zero. For loop k, this equation can be written as:\sum_{j=1}^n Z_{kj}I_j = 0。

用追加支路法计算电力网节点阻抗矩阵佘名寰编写电力网节点阻抗矩阵在电力系统短路电流计算中获得广泛运用。

本文通过例题介绍用追加支路法计算电力网节点阻抗矩阵的方法和程序，程序计及零序互感的影响。

程序用MATLAB 语言编写，线路参数均采用标么值。

本文可供电气专业人员计算相关问题时参考。

【例2.1】图2-1所示为一个3节点网络，两台发电机，四条线路。

发电机一台中性点接地，另一台不接地。

发电机次暂态电抗和线路阻抗原始数据在表2-1、表2-2中给出，线路3、4间有零序互感电抗。

试计算该网络图的正序和零序节点阻抗矩阵。

表2-1 正序网络数据首端节点编号末端节点编号回路编号自感标么阻抗R (pu.)自感标么阻抗X (pu.)4 1 6 0.0 0.20004 1 2 2 1 32333123450.00.00.00.00.00.16000.08000.06000.06000.1300表2-2 零序网络数据首端节点编号末端节点编号回路编号自感标么阻抗R自感标么阻抗X互感标么阻抗R M互感标么阻抗X M4 1 2 2 1 3233312 3 4 5 0.00.00.00.00.00.02000.14000.10000.12000.17000.00.00.05000.05002.3 用追加支路法形成节点阻抗矩阵在网络改变如增加或断开一条支路需重新计算短路电流时，若仍用节点导纳矩阵求逆矩阵的方法求新的节点阻抗矩阵，计算工作量比较大。

这时采用追加支路法形成节点阻抗矩阵比较简便。

追加支路法不需计算逆矩阵，对小型网络求阻抗矩阵尤为方便。

2.3.1 追加支路法形成节点阻抗矩阵的基本公式⑴对参考节点追加辐射支路：从参考节点到节点q引入一条阻抗为z的支路，q为新节点，该支与其它支路无耦合，则节点阻抗矩阵的元素Zqq=z, Zqi=Ziq=0 （2-22）⑵追加一条辐射支路到一个新节点：从k节点到q节点追加一条阻抗为z支路，该支与其它支路无耦合，k是原有结点，q是新结点，k不是参考结点，p个结点原来已确定，则：Zqq=Zkk+zZiq=Zik, i=1,2,…,pZqi=Zki, i=1,2,…,p （2-23）⑶从k结点到参考结点追加一条链枝：该支路阻抗为z，与其它支路无耦合，k结点为原来已确定的p个结点中的一个，则：置q=p+1,Ziq=Zik, Zqi=Zki, i=1,2,…,pZqq=Zkk+z （2-24）用克朗降阶法消去矩阵第q行和第q列；⑷追加一条链枝：从i结点到k结点追加一条支路，I,k都是原已确定结点，p是已经确定的结点总数，则：置q=p+1,Zjq=Zjk-Zji, Zqj=Zkj-Zij, j=1,2,…,pZqq=Zii+Zkk-Zik-Zki+z, （2-25）用克朗降阶法消去矩阵第q行和第q列；⑸追加一条有互感的支路：零序网络节点阻抗矩阵计及线路间的互感时，其计算方法见参考文献⑧P333公式（12-38），（12-42）。

节点导纳矩阵和节点阻抗矩阵的关系
节点导纳矩阵和节点阻抗矩阵是电力系统分析中常用的两个矩阵。

它们之间存在一定的关系和转换。

节点导纳矩阵是描述电力系统中各个节点之间互联关系的矩阵，它通过节点的导纳（含有电阻和电抗的复数形式）表示各个节点之间的互连关系。

节点导纳矩阵常用于节点潮流计算和电力系统的稳态分析。

节点阻抗矩阵则是描述电力系统中各个节点之间互联关系的矩阵，它通过节点的阻抗（含有电阻和电抗的复数形式）表示各个节点之间的互连关系。

节点阻抗矩阵通常用于节点间的短路计算和电力系统的故障分析。

节点导纳矩阵和节点阻抗矩阵之间可以通过以下关系进行转换：
1.对于一个电力系统，其节点导纳矩阵可以通过节点阻抗矩
阵进行求逆得到。

即可以通过节点阻抗矩阵来推导得到节
点导纳矩阵。

2.反之，节点导纳矩阵可以通过节点阻抗矩阵进行求逆得到。

即可以通过节点导纳矩阵来推导得到节点阻抗矩阵。

这种转换关系可以通过复数阻抗矩阵和复数导纳矩阵之间的关系而得到。

复数阻抗的求逆结果得到的是复数导纳。

总之，节点导纳矩阵和节点阻抗矩阵是描述电力系统中节点之间互联关系的两个矩阵，它们之间可以通过求逆操作相互转换。

节点导纳矩阵和节点阻抗矩阵的关系节点导纳矩阵和节点阻抗矩阵都是电力系统中常用的技术工具，在电力系统分析和计算中起着重要的作用。

节点导纳矩阵是描述电力系统节点之间互相连接的导纳关系的矩阵，而节点阻抗矩阵则是描述电力系统节点之间互相连接的阻抗关系的矩阵。

本文将分析节点导纳矩阵和节点阻抗矩阵的相关知识，并探讨它们之间的关系。

一、节点导纳矩阵的基本概念节点导纳矩阵是用来描述电力系统中各个节点之间的导纳关系的工具。

在电力系统中，节点是指电力系统中各个线路、变压器等元件的连接点，它们通过导线或者变压器等元件连接起来。

节点导纳矩阵可以用来描述电力系统中各个节点之间的导纳关系，从而可以用来分析和计算各个节点之间的电压、电流等电气参数。

节点导纳矩阵通常用Y矩阵来表示，它是一个N×N的方阵，其中N表示电力系统中节点的个数。

在节点导纳矩阵中，矩阵的每个元素Yij表示节点i和节点j之间的导纳关系，即节点i和节点j之间的导纳值。

节点导纳矩阵的元素Yij可以通过分析电力系统中各个节点之间的连接关系和元件的参数来确定。

节点导纳矩阵可以用来描述电力系统中各个节点之间的导纳关系，从而可以用来进行各种电力系统的分析和计算。

例如，可以利用节点导纳矩阵来进行节点电压的计算，或者进行节点电流的计算等。

因此，节点导纳矩阵是电力系统分析和计算中的重要工具。

二、节点阻抗矩阵的基本概念节点阻抗矩阵是用来描述电力系统中各个节点之间的阻抗关系的工具。

在电力系统中，各个节点之间连接着各种电气元件，例如导线、变压器等，这些电气元件都具有一定的阻抗。

节点阻抗矩阵可以用来描述电力系统中各个节点之间的阻抗关系，从而可以用来分析和计算各个节点之间的电压、电流等电气参数。

节点阻抗矩阵通常用Z矩阵来表示，它也是一个N×N的方阵，其中N表示电力系统中节点的个数。

在节点阻抗矩阵中，矩阵的每个元素Zij表示节点i和节点j之间的阻抗关系，即节点i和节点j之间的阻抗值。

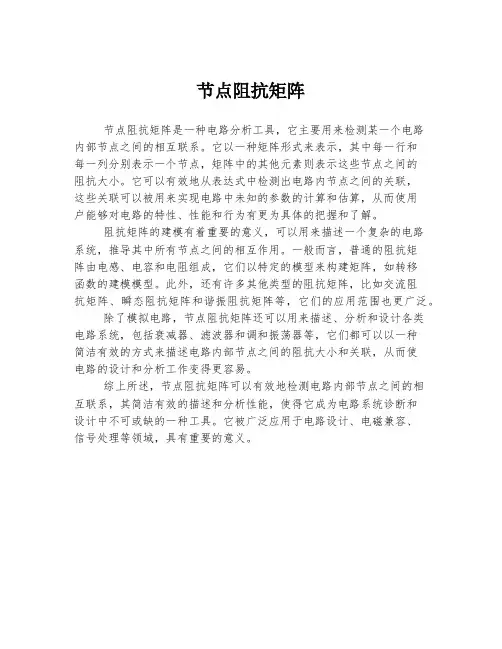

节点阻抗矩阵
节点阻抗矩阵是一种电路分析工具，它主要用来检测某一个电路
内部节点之间的相互联系。

它以一种矩阵形式来表示，其中每一行和
每一列分别表示一个节点，矩阵中的其他元素则表示这些节点之间的
阻抗大小。

它可以有效地从表达式中检测出电路内节点之间的关联，
这些关联可以被用来实现电路中未知的参数的计算和估算，从而使用
户能够对电路的特性、性能和行为有更为具体的把握和了解。

阻抗矩阵的建模有着重要的意义，可以用来描述一个复杂的电路
系统，推导其中所有节点之间的相互作用。

一般而言，普通的阻抗矩
阵由电感、电容和电阻组成，它们以特定的模型来构建矩阵，如转移
函数的建模模型。

此外，还有许多其他类型的阻抗矩阵，比如交流阻
抗矩阵、瞬态阻抗矩阵和谐振阻抗矩阵等，它们的应用范围也更广泛。

除了模拟电路，节点阻抗矩阵还可以用来描述、分析和设计各类
电路系统，包括衰减器、滤波器和调和振荡器等，它们都可以以一种
简洁有效的方式来描述电路内部节点之间的阻抗大小和关联，从而使
电路的设计和分析工作变得更容易。

综上所述，节点阻抗矩阵可以有效地检测电路内部节点之间的相
互联系，其简洁有效的描述和分析性能，使得它成为电路系统诊断和
设计中不可或缺的一种工具。

它被广泛应用于电路设计、电磁兼容、
信号处理等领域，具有重要的意义。

10机39节点系统阻抗矩阵
对于一个10机39节点系统，其阻抗矩阵是一个10x10的矩阵，表示了各个发电机之间的电气阻抗关系。

这个矩阵中的每个元素Zij表示第i台发电机和第j台发电机之间的阻抗。

阻抗矩阵的元素Zij可以根据电路理论进行计算，包括发电机之间的距离、电缆的电阻和电感等参数。

如果这些参数是已知的，可以通过电路理论计算得到阻抗矩阵。

由于这是一个10x10的矩阵，其元素数量较多，所以具体的计算过程较为复杂，通常需要借助电路分析软件或者编程语言来实现。

同时，具体的阻抗矩阵还需要根据实际的电路设计和测量得到，无法通过简单的数学公式进行计算。

需要注意的是，阻抗矩阵是一个复数矩阵，包含了实部和虚部，分别表示了电阻和电感的影响。

在电力系统分析中，阻抗矩阵是一个非常重要的工具，用于分析系统的稳定性、潮流分布等问题。

阻抗矩阵和导纳矩阵的定义阻抗矩阵和导纳矩阵是电路分析中常用的工具，用于描述电路中各个元件之间的关系。

阻抗矩阵描述了电路中各个节点之间的阻抗关系，而导纳矩阵则描述了电路中各个节点之间的导纳关系。

本文将分别介绍阻抗矩阵和导纳矩阵的定义和应用。

一、阻抗矩阵的定义阻抗矩阵是描述电路中各个节点之间的阻抗关系的一种矩阵表示方法。

在电路分析中，将电路中的每个元件看作一个节点，节点之间的连接线看作一个支路。

根据欧姆定律和基尔霍夫定律，可以得到各个节点之间的电流和电压之间的关系。

通过整理这些关系，可以得到一个由节点电压和节点电流表示的方程组。

将这个方程组整理成矩阵形式，就得到了阻抗矩阵。

阻抗矩阵的元素由电路中各个元件的阻抗决定。

对于电路中的每个节点，阻抗矩阵的对角元素表示该节点的自阻抗，非对角元素表示节点之间的互阻抗。

阻抗矩阵是一个对称矩阵，因为互阻抗是相互关联的。

阻抗矩阵的应用非常广泛。

在电路分析中，可以通过求解阻抗矩阵来得到电路中各个节点的电压和电流。

此外，阻抗矩阵还可以用于电路的拓扑分析、电路的稳定性分析等方面。

二、导纳矩阵的定义导纳矩阵是描述电路中各个节点之间的导纳关系的一种矩阵表示方法。

导纳矩阵是阻抗矩阵的逆矩阵，用于描述电路中各个节点之间的导纳关系。

导纳矩阵的元素由电路中各个元件的导纳决定。

导纳矩阵的元素由电路中各个元件的导纳决定。

对于电路中的每个节点，导纳矩阵的对角元素表示该节点的自导纳，非对角元素表示节点之间的互导纳。

导纳矩阵是一个对称矩阵，因为互导纳是相互关联的。

导纳矩阵的应用也非常广泛。

在电路分析中，可以通过求解导纳矩阵来得到电路中各个节点的电压和电流。

此外，导纳矩阵还可以用于电路的拓扑分析、电路的稳定性分析等方面。

三、阻抗矩阵和导纳矩阵的关系阻抗矩阵和导纳矩阵是电路分析中常用的工具，它们之间存在着密切的关系。

阻抗矩阵是导纳矩阵的逆矩阵。

也就是说，如果我们已知一个电路的阻抗矩阵，那么我们可以通过求逆来得到该电路的导纳矩阵。
