CO传感器技术参数

一氧化碳CO传感器参数一氧化碳CO传感器参数特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.一氧化碳CO传感器参数技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能一氧化碳CO传感器参数结构图：一氧化碳CO传感器参数接线示意图:一氧化碳CO气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体一氧化碳CO气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X31 21.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。

一氧化碳浓度传感器一氧化碳CO 浓度传感器一氧化碳CO 泄露检测探测器产品适用于各种环境和特殊环境中的一氧化碳CO 气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA 标准信号输出，继电器开关量输出。

一氧化碳浓度传感器一氧化碳CO 浓度传感器产品特性：气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体一氧化碳CO 气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA数字信号格式数据位:8;停止位:1;校验位:无;①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

一氧化碳浓度传感器一氧化碳CO浓度传感器技术参数：检测气体：空气中的一氧化碳CO气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。

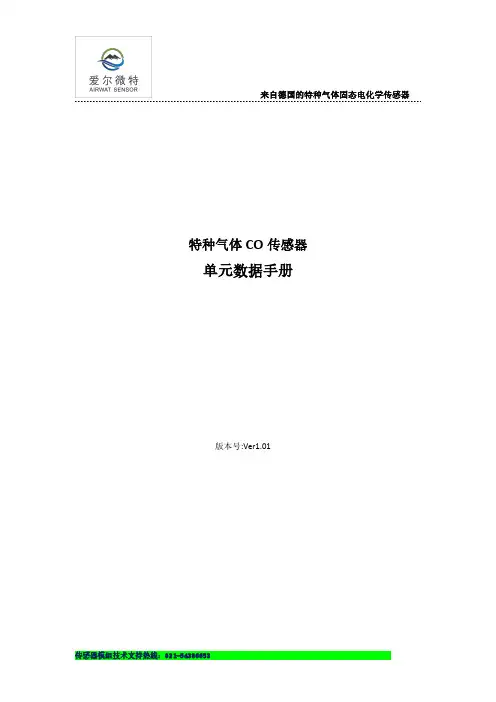

特种气体CO传感器单元数据手册版本号:Ver1.01声明本说明书的版权归上海微雀传感科技有限公司所有。

非常感谢您使用上海微雀传感科技有限公司的CO传感器单元，在使用前请仔细阅读本说明书，并按照本说明书介绍的方法使用CO传感器单元，如果不按照本说明书介绍的方法使用，由此造成的损伤和破坏，本公司将不承担任何责任和由此带来的任何损失。

本说明书的解释权归上海微雀传感科技有限公司所有。

一，产品描述CO传感器单元是上海微雀传感科技有限公司研发的针对CO气体传感器电路，可以有效的将传感器信号转换成数字信号，并以UART方式进行传输。

CO传感器单元已经完成出厂标定，同时具有灵敏度高、噪声低、尺寸小、稳定性高等优点。

一致性好、重复精度高，便于工程师设计相关产品。

二，应用领域★工业安全★生命安全★空气净化控制★空气质量监测★智能家居三，产品优点★3倍以上过载量程★已经完成量程内气体标定★数字输出★高灵敏度★小尺寸★功耗低★暖机时间短★响应速度快★寿命长CO传感器单元外观四，传感器参数常规测量范围：1000ppm（可定制）最低检出限：10ppm最小分辨率：<0.1ppm测量精度：+1%FS注：参照仪表检测国家标准GB12358-2006T50时间:<30S（测试条件温度:25摄氏度，湿度：50%，500ml/min流速）T90时间:<60S（测试条件温度：25摄氏度，湿度：50%，500ml/min流速）过载量程：3000PPM工作温度范围：-20°C---50°C工作湿度范围：20%---95%R.H（非凝露）气压范围：800–1200hPa建议储藏温度:0-20°C,30-50%R.H建议储藏时间：<12个月寿命：工业类应用5年以上，商用类应用可达10年型号：AW-CO-1000五，传感器单元尺寸传感器单元上半部分传感器单元下半部分传感器单元隔爆片固定圈六，传感器单元电气参数工作电压：4.5V~5.5V最大电流：5mA工作温度：-20°C~50°C工作湿度：5~95%RH（非冷凝）工作气压：80~120KPa七，接口定义及协议接口为5PIN,-TB200为2.0MM间距的接插件，-TB200A为1.25MM间距的接插件红色线VCC电源（4.5V~5.5V）蓝色线RXD模组接收端，外部发射端绿色线TXD模组发射端，外部接收端NC NC不焊接黑色线GND地UART接口的协议为波特率：9600数据位：8位效验位：无停止位：1位。

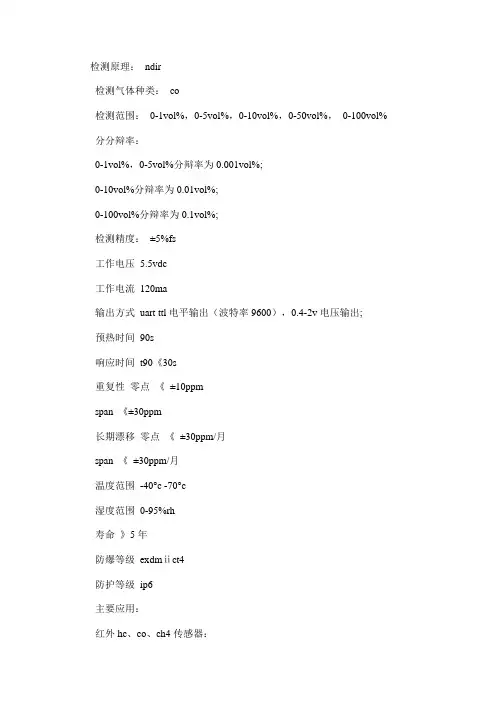

检测原理：ndir
检测气体种类：co
检测范围：0-1vol%，0-5vol%，0-10vol%，0-50vol%，0-100vol% 分分辩率：
0-1vol%，0-5vol%分辩率为0.001vol%;
0-10vol%分辩率为0.01vol%;
0-100vol%分辩率为0.1vol%;
检测精度：±5%fs
工作电压 5.5vdc
工作电流120ma
输出方式uart ttl电平输出（波特率9600），0.4-2v电压输出;
预热时间90s
响应时间t90《30s
重复性零点《±10ppm
span 《±30ppm
长期漂移零点《±30ppm/月
span 《±30ppm/月
温度范围-40°c -70°c
湿度范围0-95%rh
寿命》5年
防爆等级exdmⅱct4
防护等级ip6
主要应用：
红外hc、co、ch4传感器：
甲烷安全监控系统检测仪
便携甲烷检测报警仪，
石油化工
煤矿开采
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

安装使用传感之前，请仔细阅读本说明书，以便正确地使用和维护。

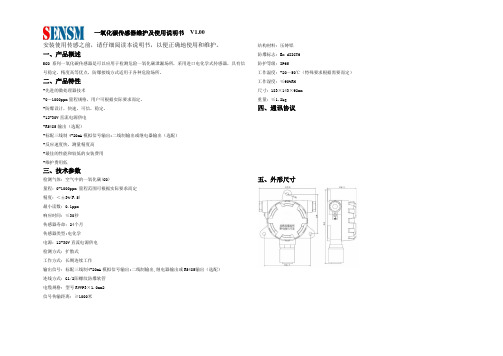

一、产品概述KCO系列一氧化碳传感器是可以应用于检测危险一氧化碳泄漏场所，采用进口电化学式传感器，具有信号稳定，精度高等优点，防爆接线方式适用于各种危险场所。

二、产品特性-先进的微处理器技术-0－1000ppm量程规格，用户可根据实际要求而定。

-防爆设计，快速，可信，稳定。

-12-30V直流电源供电-RS485输出（选配）-标配三线制4-20mA模拟信号输出;二线制输出或继电器输出（选配）-反应速度快，测量精度高-最佳的性能和较低的安装费用-维护费用低三、技术参数检测气体：空气中的一氧化碳(CO)量程：0-1000ppm 量程范围可根据实际要求而定精度：＜±3%(F.S)最小读数：0.1ppm响应时间：≤30秒传感器寿命：24个月传感器类型:电化学电源：12-30V直流电源供电检测方式：扩散式工作方式：长期连续工作输出信号：标配三线制4-20mA模拟信号输出;二线制输出,继电器输出或RS485输出（选配）连线方式：G1/2阳螺纹防爆软管电缆规格：型号RVVP3×1.0mm2 信号传输距离：≥1000米结构材料：压铸铝防爆标志：Ex dIICT6防护等级：IP65工作温度：-20～50℃（特殊要求根据需要而定）工作湿度：≤90%RH尺寸：183×143×92mm重量：≤1.2kg四、通讯协议五、外形尺寸六.注意事项1.请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；如有问题请尽快与我公司联系。

⒉使用前请确认：电源输出电压是否正确；电源的正、负与产品的正、负接线方式；并详细阅读产品说明书或咨询我公司。

接线发生任何错误都会使变送器发生不可逆转的损坏。

3.用户在使用时不得自行拆卸，更不能触碰传感器芯体，以免造成产品的损坏。

4.避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则可造成温湿度测量出现错误。

三恒一氧化碳传感器说明书一氧化碳（CO）是一种无色、无味、无臭的气体，但它却是一种非常危险的有毒气体。

在封闭的空间中，一氧化碳的积聚会导致中毒甚至死亡。

为了保护人们的生命安全，三恒公司开发了一款高效可靠的一氧化碳传感器。

一、产品概述三恒一氧化碳传感器是一种基于先进技术的高精度气体传感器。

它能够准确检测环境中的一氧化碳浓度，并及时发出警报，以保护人们的生命安全。

该传感器具有灵敏度高、响应迅速、稳定可靠等特点，广泛应用于家庭、工业、商业等各个领域。

二、产品特点1. 高精度：三恒一氧化碳传感器采用先进的传感技术，能够精确测量环境中的一氧化碳浓度，误差范围小于5%。

2. 快速响应：传感器具有快速响应的特点，能够在数秒内检测到一氧化碳浓度的变化，并及时发出警报。

3. 稳定可靠：传感器采用高品质的材料和工艺制造，具有良好的稳定性和可靠性，能够长时间稳定工作。

4. 易于安装：传感器体积小巧，重量轻，安装方便快捷，适用于各种场所。

5. 长寿命：传感器采用先进的材料和工艺，具有较长的使用寿命，可靠性高。

三、使用方法1. 安装：将传感器固定在需要检测一氧化碳的区域，确保传感器与空气充分接触。

2. 连接电源：将传感器与电源连接，确保电源稳定。

3. 开机：按下开关按钮，传感器开始工作。

4. 监测：传感器会自动检测环境中的一氧化碳浓度，并将数据显示在屏幕上。

5. 警报：当一氧化碳浓度超过安全范围时，传感器会发出警报声，并显示警报信息。

四、注意事项1. 请勿将传感器暴露在高温、高湿度、腐蚀性气体等环境中，以免影响传感器的性能和寿命。

2. 请定期检查传感器的工作状态，确保其正常运行。

3. 请勿私自拆卸传感器，以免损坏传感器或导致安全事故。

4. 请勿将传感器放置在儿童易接触的地方，以免发生意外。

五、维护保养1. 定期清洁传感器表面，确保传感器的灵敏度和准确性。

2. 定期校准传感器，以确保其测量结果的准确性。

3. 如发现传感器存在故障或异常，请及时联系售后服务中心进行维修或更换。

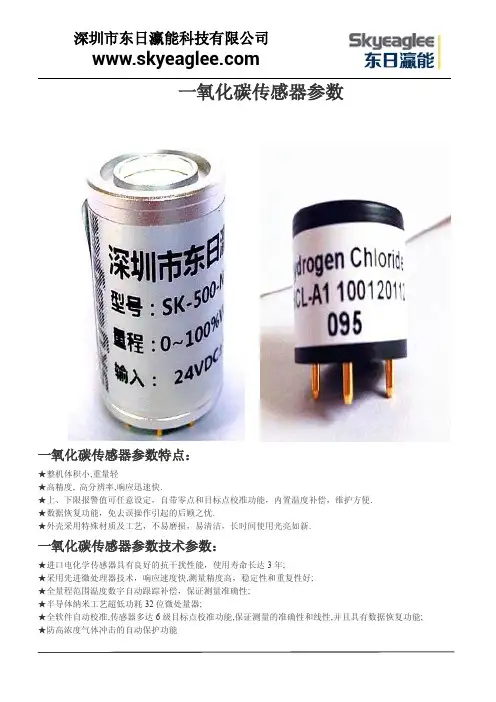

一氧化碳传感器参数一氧化碳传感器参数特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.一氧化碳传感器参数技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能一氧化碳传感器参数结构图：一氧化碳传感器参数接线示意图:一氧化碳气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体一氧化碳气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。

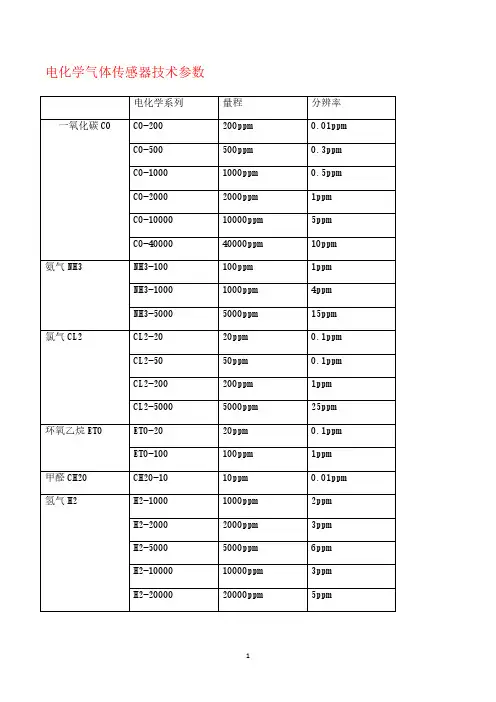

电化学气体传感器技术参数电化学系列量程分辨率一氧化碳CO CO-200200ppm0.01ppmCO-500500ppm0.3ppmCO-10001000ppm0.5ppmCO-20002000ppm1ppmCO-1000010000ppm5ppmCO-4000040000ppm10ppm 氨气NH3NH3-100100ppm1ppmNH3-10001000ppm4ppmNH3-50005000ppm15ppm 氯气CL2CL2-2020ppm0.1ppmCL2-5050ppm0.1ppmCL2-200200ppm1ppmCL2-50005000ppm25ppm 环氧乙烷ETO ETO-2020ppm0.1ppmETO-100100ppm1ppm甲醛CH2O CH2O-1010ppm0.01ppm 氢气H2H2-10001000ppm2ppmH2-20002000ppm3ppmH2-50005000ppm6ppmH2-1000010000ppm3ppmH2-2000020000ppm5ppmH2-4000040000ppm10ppm硫化氢H2S H2S-5050ppm0.05ppmH2S-200200ppm0.25ppmH2S-10001000ppm1ppmH2S-20002000ppm2ppmH2S-50005000ppm5ppm氯化氢HCL HCL-2020ppm0.2ppmHCL-5050ppm1ppmHCL-200200ppm1ppmHCL-10001000ppm5ppmHCL-30003000ppm6ppm氧气O2O2-30%30%VOL0.1%VOL 一氧化氮NO NO-11ppm0.001ppmNO-2525ppm0.15ppmNO-100100ppm0.5ppmNO-20002000ppm1ppm二氧化氮NO2NO2-11ppm0.001ppmNO2-2020ppm0.1ppm 氰化氢HCN HCN-100100ppm0.2ppm 二氧化硫SO2SO2-11ppm0.01ppmSO2-2020ppm0.1ppmSO2-100100ppm0.5ppmSO2-20002000ppm1ppm硅烷SiH4SiH4-2020ppm0.1ppmSiH4-5050ppm0.2ppm 磷化氢PH3PH3-55ppm0.03ppmPH3-500500ppm0.5ppmPH3-10001000ppm1ppmPH3-20002000ppm2ppmPH3-40004000ppm4ppm臭氧O3O3-11ppm0.001ppmO3-55ppm0.02ppmO3-100100ppm0.06ppmO3-200200ppm0.1ppmO3-10001000ppm0.3ppmO3-50005000ppm2ppm乙烯C2H4C2H4-1010ppm0.1ppmC2H4-200200ppm0.5ppmC2H4-15001500ppm4ppm溴气Br2Br2-2020ppm0.1ppmBr2-5050ppm0.1ppmBr2-200200ppm1ppmBr2-5000500ppm25ppm四氢噻吩C4H8S C4H8S-5050ppm0.01ppm 氟化氢HF HF-1010ppm0.01ppm 氟气F2F2-11ppm0.01ppm 溴化氢HBR HBR-2020ppm0.2ppmHBR-5050ppm1ppmHBR-200200ppm1ppmHBR-10001000ppm5ppmHBR-30003000ppm6ppm1、工作电流：≤50mA(催化≤100mA)2、测量气体：有毒、可燃气体、挥发性有机物气体3、测量范围：0-10000可选（依检测气体而定）4、检测原理：电化学5、测量单位：ppm、%VOL（依检测气体而定）6、响应时间：＜30S7、预热时间：30S8、工作温度：-20~70℃9、工作湿度：10~95%RH（无凝露）红外气体传感器技术参数检测气体六氟化硫SF6二氧化碳CO2甲烷CH4废气HC一氧化碳CO检测量程0-500ppm0-1000ppm0-2000ppm0-2000ppm0-5000ppm0-1000ppm0-2000ppm0-5000ppm0-5000ppm0-1%VOL 0-1500ppm0-5000ppm0-1%VOL0-1%VOL0-5%VOL0-2000ppm0-1%VOL0-5%VOL0-5%VOL0-10%VOL0-3000ppm0-5%VOL0-10%VOL0-10%VOL0-50%VOL 分辨率1ppm;0.01%VOL预热时间＜2min;小于30min（达到技术标准）运行电压5VDC（低功耗）9-18VDC使用温度-10℃-50℃环境湿度10、0%-95%RH（无凝露）。

MQ-7 气体传感器特点* 对一氧化碳具有很高的灵敏度和良好的选择性* 具有长期的使用寿命和可靠的稳定性应用用于家庭、环境的一氧化碳探测装置。

适宜于一氧化碳、煤气等的探测。

规格 A. 标准工作条件符号 参数名称 技术条件 备注Vc 回路电压 ≤10VAc or Dc V H (H) 加热电压（高） 5.0V±0.2VAc or Dc V H (L) 加热电压（低） 1.5V±0.1VAc or Dc R L 负载电阻 可调 R H 加热电阻 31Ω±3Ω 室温T H (H) 加热时间（高） 60±1 secondsT H (L) 加热时间（低） 90±1 secondsP H 加热功耗 约350mwb. 环境条件符号 参数名称 技术条件备注 Tao 使用温度 -10℃-50℃Tas 储存温度 -20℃-70℃建议使用范围 RH 相对湿度 小于 95%RHO 2 氧气浓度 21%(标准条件)氧气浓度会影响灵敏度特性最小值大于2% c. 灵敏度特性符号 参数名称 技术参数备注 Rs 敏感体电阻2-20k 在100ppmCO 中 а(300/100ppm)浓度斜率 小于0.6 Rs (300ppm)/Rs(100ppm) 温度：-20℃±2℃ 相对湿度：65%±5% 标准工作条件Vc:5.0V±0.1V VH（高）:5.0V±0.1V VH（低）:1.5V±0.1V 预热时间 不短于 48小时 探测范围：10ppm-1000ppm 一氧化碳D. 结构、外形、测试电路MQ-7气敏元件的结构和外形如图1所示(结构 A 或 B), 由微型AL 2O 3陶瓷管、SnO 2 敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。

填充活性炭的过滤腔体，进一步减弱了氮氧化物、烷类等气体的干扰。

CO一氧化碳CO传感器CO一氧化碳CO传感器特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.CO一氧化碳CO传感器技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能CO一氧化碳CO传感器结构图：CO一氧化碳CO传感器接线示意图:一氧化氮NO气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体一氧化氮NO气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X31 21.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。

一氧化碳CO气体检测仪传感器检测传感器一氧化碳CO气体检测仪传感器检测传感器产品适用于各种环境和特殊环境中的一氧化碳CO气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。

一氧化碳CO气体浓度检测参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体一氧化碳CO气体●检测原理电化学●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式7脚拔插式●质保期1年●输出接口7pIN●外壳材质铝合金●使用寿命2年●外型尺寸●(引脚除外)33.5X31 21.5X31●测量范围详见选型表●输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA ●数字信号格式数据位:8;停止位:1;校验位:无;一氧化碳CO气体检测仪传感器检测传感器产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

一氧化碳CO气体检测仪传感器检测传感器技术参数：检测气体：空气中的一氧化碳CO气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。

Sunrise CO 气体传感器说明书Sunrise CO 气体传感器是专门针对于一氧化碳检测而设计的一种两电极电化学传感器。

Sunrise 传感器具有环境友好、使用寿命长，灵敏度高等优点。

可用于家庭或工厂报警等。

z 灵敏度性能下图为Sunrise 传感器灵敏度测试数据。

所有数据均在室温（20℃）下采集。

X-轴为CO 气体浓度，Y-轴为输出电流信号。

随着CO 浓度的增加，输出电流信号稳定，在0-500ppm 之间，传感器输出信号约为2.5nA/ppm 。

C u r r e n t (n A )CO concentration(ppm)z 温度特性下图为Sunrise 传感器温度特性的测试数据。

测试数据在CO 浓度为400ppm 的不同温度下采集。

X-轴代表不同温度，Y-轴代表相对于20℃下的传感器信号输出值。

Tem perature (0C )O u t p u t (% o f 20 0C s i g n a l )z 传感器测试电路Sunrise 传感器测试电路如下图所示，基准电压0.8V ，电流信号经放大后测量输出电压值，放大电阻阻值为100kΩ。

注：测试电路中电池要定期更换，长期使用会使电池的电压下降，影响测试灵敏度。

z 响应时间特性下图为Sunrise 传感器响应时间的测试。

响应时间在50ppm 、100ppm 、300ppm 及500ppm 时t 90分别为40s 、35s 、25s 和20s ，均小于60s ，响应特性良好。

恢复时间在不同浓度均小于60s ，恢复特性也较良好。

V o l t a g e (m V )Time(Sec)z 失水率曲线下图为Sunrise 传感器失水率的测试数据。

数据测试均在60℃条件下进行。

失水率较低，约25mg/100h，可以保证较长的使用寿命，并且不存在漏液的危险。

Tim e(h)W e i g h t (g )z 高浓度CO 长期浸渍下图为Sunrise 传感器长期浸渍性能。

2M003一氧化碳(CO)传感器一．特性l、对CO有很高的灵敏度。

2、具有良好的重复性和长期的稳定性。

3、抗干扰特性良好、功耗低。

二．应用用于工业与民用对 CO气体的检测。

三．特性参数回路电压：(Vc)5-24V取样电阻：(RL)0.5-20KΩ清洗电压：(VH)5±0.1V30秒工作电压：(Vh) l±0.1V30秒检测浓度：(C)50-1000PPM四．结构1外形尺寸（mm）2、接线图A-a内部短路，为敏感电阻第一测量极B-b内部短路，为敏感电阻第二测量极H-h为加热丝的两极五、特性曲线1、浓度响应特性曲线（对数坐标）六、基本测试电路和测试条件l、测试电路2、测试条件回路电压：VC=10V加热电压：VH=5V；1V负载电阻：RL=2K七、长期稳定性曲线电路注:供货器件中所给VRL 值是指此测试下干净空气中的值加热八、 温度补偿电路根据器件的特性曲线，器件在 -10一+50℃情况下，器件的响应差别较大，所以要进行补偿，补偿部分电路如下：RT 为温敏电阻. 九、工作特性 1、抗干扰特性 气体 分子式 相当于100PPMCO的浓度 甲烷 CH4 >10000 丙烷 C3H8>10000 丁烷 C4H10 >10000 乙烯 C2H4 >500 酒精C2H5OH>1000乙酸乙酯 CH3COOC2H5>1000 氢气H2>5002、检测和工作方式十．注意事项1． 本传感器的洁净空气是指25士2℃、60％RH 的大气环境。

2． 使用本传感器时，必须预热(5V 、 lV)120分钟以上，再进行报警器的调试。

3． 调试报警器的气室要大于100升。

4． 电路设计中，要考虑先给传感器3-5分钟的5V 连续加热，报警器处于不报警状态，然后再转入30秒清洗、30秒工作监测状态。

5． 工作环境：-10- +50℃、相对湿度＜90％，禁止在强腐蚀性环境下工作。
