光电传感器使用说明一、光电传感器的工作原理和分类1. 光电二极管（Photodiode）：它是一种常见的光电传感器，可将光信号转化为电流信号。
光电二极管通过感光面积的调整，可实现对不同光强的测量。
2. 光敏电阻（Light-dependent resistor，LDR）：它是一种依靠光线照射而改变电阻值的传感器。
光敏电阻的电阻值与光线强度成反比关系，因此可以用来测量光线的亮度。
3. 光电三极管（Phototransistor）：它结构上类似于普通的晶体管，但在基区和发射区之间加上了一个光敏区。
当光照射到光电三极管时，会产生电流放大效应，从而可以将光信号转化为电流信号。
4. 光电耦合器（Optocoupler）：它是将光电二极管和晶体管封装到一个封装内，用光绝缘的方式实现输入与输出之间的电气隔离。
光电耦合器在电气隔离和信号传输方面有重要的应用，可以用于电路隔离、信号转换等。
二、光电传感器的安装和调试在安装和调试光电传感器时，需要注意以下几点：1.安装位置的选择：根据具体的应用需求，选择合适的安装位置。
要确保光线能够正常照射到传感器的感光面，避免遮挡和干扰。
2.供电电压的选择：根据传感器的额定电压和工作电压范围，选择适当的供电电源。
要确保供电电压的稳定性，以免对传感器的工作产生影响。
3.输出信号的接收和处理：根据传感器的输出信号类型和电平，选择合适的接收和处理电路。
可以通过模拟电路或数字电路来处理传感器的输出信号。
4.灵敏度的调节：根据具体的应用需求，调节传感器的灵敏度。
对于光电二极管和光敏电阻等传感器，可以通过调节外部电阻来实现。
三、光电传感器的应用领域1.自动控制：光电传感器可以用于自动控制系统，如照明控制、清晰度检测、颜色识别等。
通过检测环境光照的变化，实现对设备的自动控制。
2.测量仪器：光电传感器可以用于测量仪器中，如光谱仪、测量器等。
通过测量光线的强弱、波长等，实现对物理量的测量。
3.光通信：光电传感器可以用于光通信系统中，如光纤通信、光模块等。

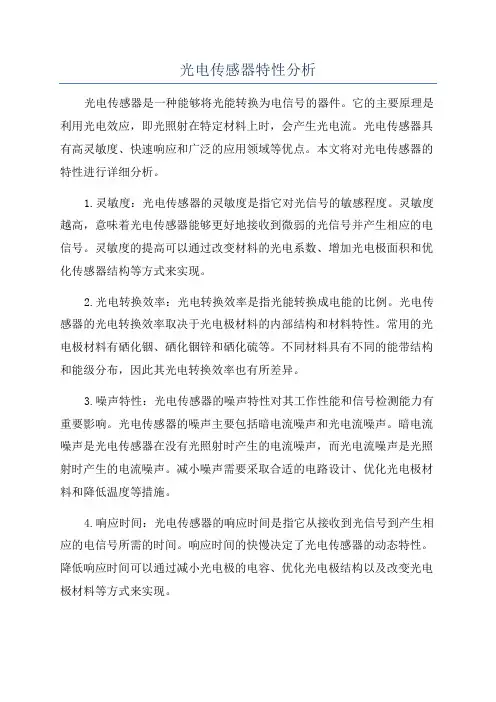

光电传感器特性分析光电传感器是一种能够将光能转换为电信号的器件。

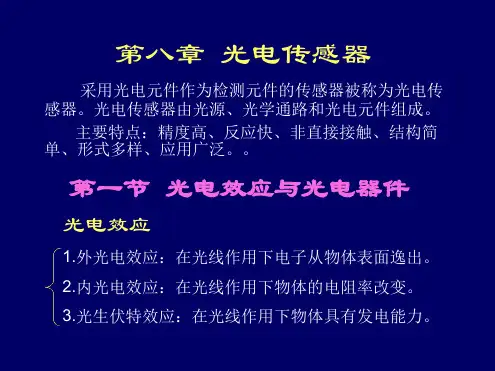

它的主要原理是利用光电效应，即光照射在特定材料上时，会产生光电流。
光电传感器具有高灵敏度、快速响应和广泛的应用领域等优点。
本文将对光电传感器的特性进行详细分析。
1.灵敏度：光电传感器的灵敏度是指它对光信号的敏感程度。
灵敏度越高，意味着光电传感器能够更好地接收到微弱的光信号并产生相应的电信号。
灵敏度的提高可以通过改变材料的光电系数、增加光电极面积和优化传感器结构等方式来实现。
2.光电转换效率：光电转换效率是指光能转换成电能的比例。
光电传感器的光电转换效率取决于光电极材料的内部结构和材料特性。
常用的光电极材料有硒化铟、硒化铟锌和硒化硫等。
不同材料具有不同的能带结构和能级分布，因此其光电转换效率也有所差异。
3.噪声特性：光电传感器的噪声特性对其工作性能和信号检测能力有重要影响。
光电传感器的噪声主要包括暗电流噪声和光电流噪声。
暗电流噪声是光电传感器在没有光照射时产生的电流噪声，而光电流噪声是光照射时产生的电流噪声。
减小噪声需要采取合适的电路设计、优化光电极材料和降低温度等措施。
4.响应时间：光电传感器的响应时间是指它从接收到光信号到产生相应的电信号所需的时间。
响应时间的快慢决定了光电传感器的动态特性。
降低响应时间可以通过减小光电极的电容、优化光电极结构以及改变光电极材料等方式来实现。
5.波长选择性：光电传感器对不同波长的光信号具有不同的响应特性。
波长选择性是指光电传感器对特定波长的光信号的敏感程度。
不同材料的光电极对不同波长的光信号具有不同的吸收特性，因此可根据需求选择合适的光电极材料来实现特定波长的选择性。
6.工作温度范围：光电传感器的工作温度范围决定了它在不同环境条件下的可靠性和稳定性。
高温环境会导致光电传感器的灵敏度降低和工作性能下降，而低温环境则可能导致光电传感器无法正常工作。
因此，在应用中需要选择适合的光电传感器根据环境温度要求。

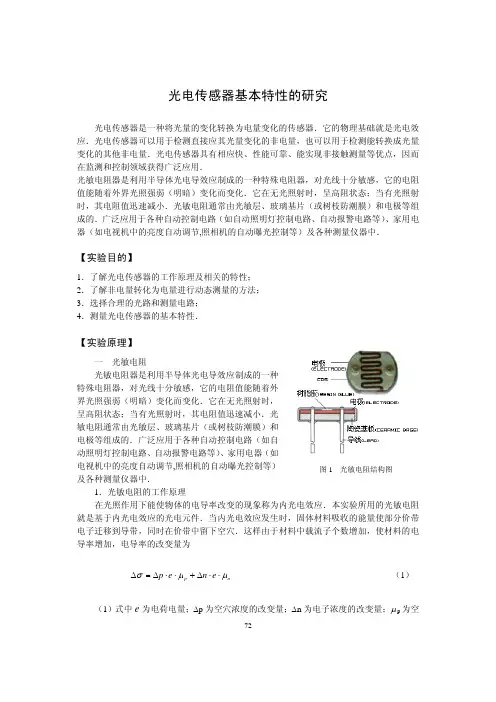

72图1 光敏电阻结构图 光电传感器基本特性的研究光电传感器是一种将光量的变化转换为电量变化的传感器．它的物理基础就是光电效应．光电传感器可以用于检测直接应其光量变化的非电量，也可以用于检测能转换成光量变化的其他非电量．光电传感器具有相应快、性能可靠、能实现非接触测量等优点，因而在监测和控制领域获得广泛应用．光敏电阻器是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感，它的电阻值能随着外界光照强弱（明暗）变化而变化．它在无光照射时，呈高阻状态；当有光照射时，其电阻值迅速减小．光敏电阻通常由光敏层、玻璃基片（或树枝防潮膜）和电极等组成的．广泛应用于各种自动控制电路（如自动照明灯控制电路、自动报警电路等）、家用电器（如电视机中的亮度自动调节,照相机的自动曝光控制等）及各种测量仪器中．【实验目的】1．了解光电传感器的工作原理及相关的特性；2．了解非电量转化为电量进行动态测量的方法；3．选择合理的光路和测量电路；4．测量光电传感器的基本特性．【实验原理】一 光敏电阻光敏电阻器是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感，它的电阻值能随着外界光照强弱（明暗）变化而变化．它在无光照射时，呈高阻状态；当有光照射时，其电阻值迅速减小．光敏电阻通常由光敏层、玻璃基片（或树枝防潮膜）和电极等组成的．广泛应用于各种自动控制电路（如自动照明灯控制电路、自动报警电路等）、家用电器（如电视机中的亮度自动调节,照相机的自动曝光控制等）及各种测量仪器中．1．光敏电阻的工作原理在光照作用下能使物体的电导率改变的现象称为内光电效应．本实验所用的光敏电阻就是基于内光电效应的光电元件．当内光电效应发生时，固体材料吸收的能量使部分价带电子迁移到导带，同时在价带中留下空穴．这样由于材料中载流子个数增加，使材料的电导率增加，电导率的改变量为n p e n e p μμσ⋅⋅Δ+⋅⋅Δ=Δ（1）（1）式中e 为电荷电量；Δp 为空穴浓度的改变量；Δn 为电子浓度的改变量；μ p 为空73穴的迁移率；μ n 为电子的迁移率．当光敏电阻两端加上电压U 后，光电流为U d A I ph ⋅Δ⋅=σ （2）其中A 为与电流垂直的截面积，d 为电极间的距离．用于制造光敏电阻的材料主要有金属的硫化物、硒化物和锑化物等半导体材料．目前生产的光敏电阻主要是硫化镉．光敏电阻具有灵敏度高、光谱特性好、使用寿命长、稳定性能高、体积小以及制造工艺简单等特点，被广泛地用于自动化技术中．2．光敏电阻的基本特性光敏电阻的基本特性包括伏-安特性、光照特性、光电灵敏度、光谱特性、频率特性和温度特性等．了解光电器件的基本特性对合理选用光电器件非常重要，本实验只介绍光敏电阻的伏-安特性和光照特性．在一定光照下，光敏电阻的电流与所加电压的伏安特性如图2所示．从图中可以看到，光敏电阻是一个纯电阻，其伏安特性线性良好．在不同光照条件下的伏安特性曲线斜率不同，相应的光敏电阻阻值也不同．在给定偏压下，光照度越大，电流也越大．在一定光照下，电压越大，电流也越大，且没有饱和现象，但不能无限度地提高工作电压，光敏电阻的最高使用电压要有它的耗散功率所决定，而光敏电阻的耗散功率由于其面积和散热田间等因素有关，图中的虚线划分出了额定功耗区，使用时应注意不要使电阻的功率超过额定功耗区．当光电器件电极上的电压一定时，光电流与入射到光电器件上的光照强度之间的关系称为光照特性．光敏电阻的光照特性如图3所示，图中入射光照度的单位是lx ，由图可以看到，光敏电阻灵敏度高，但其光照特性为非线性，故一般不宜作测量元件，在自动控制中多做开关元件．例如照相机中的电子快门和路灯自动控制电路都使用光敏电阻作为光电传感元件． 201043274二 硅光电池：参见“大学物理实验”第二册 实验九三 点光源的距离平方反比定律任何一个光源都可以看作是由一系列点光源字合而成的．当一个光源的发光部分远远小于光源到测量点的距离时，可以将这个光源近似看成点光源．均匀点光源的空间发射光波时遵循距离平方反比定律：点光源在传播方向上某一点的照度E 和该点到光源的距离r 的平方成反比，即E = I / r 2 （3）照度E 的单位为lx ，发光强度I 的单位是cd ．【实验仪器】光源、光源电源、透镜1：f = 50 mm 、透镜2：f = 70 mm 、光敏电阻、硅光电池、稳压电源、数字万用表、取样电阻、负载电阻和照明灯等．【注意事项】1. 硅光电池1） 硅光电池的反向电压不得超过6 V ；2） 硅光电池的正向不得加电。

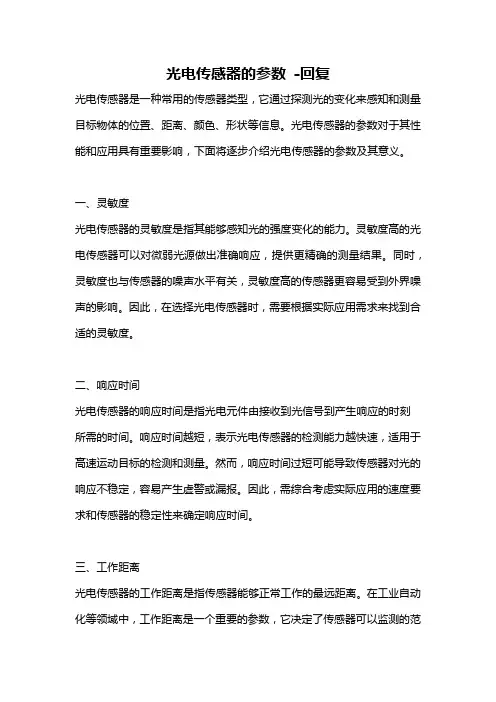

光电传感器的参数-回复光电传感器是一种常用的传感器类型，它通过探测光的变化来感知和测量目标物体的位置、距离、颜色、形状等信息。
光电传感器的参数对于其性能和应用具有重要影响，下面将逐步介绍光电传感器的参数及其意义。
一、灵敏度光电传感器的灵敏度是指其能够感知光的强度变化的能力。
灵敏度高的光电传感器可以对微弱光源做出准确响应，提供更精确的测量结果。
同时，灵敏度也与传感器的噪声水平有关，灵敏度高的传感器更容易受到外界噪声的影响。
因此，在选择光电传感器时，需要根据实际应用需求来找到合适的灵敏度。
二、响应时间光电传感器的响应时间是指光电元件由接收到光信号到产生响应的时刻所需的时间。
响应时间越短，表示光电传感器的检测能力越快速，适用于高速运动目标的检测和测量。
然而，响应时间过短可能导致传感器对光的响应不稳定，容易产生虚警或漏报。
因此，需综合考虑实际应用的速度要求和传感器的稳定性来确定响应时间。
三、工作距离光电传感器的工作距离是指传感器能够正常工作的最远距离。
在工业自动化等领域中，工作距离是一个重要的参数，它决定了传感器可以监测的范围。
不同类型的光电传感器有不同的工作距离选择，根据实际检测需求选择适当的工作距离可以提高检测的效率和准确性。
四、输出类型光电传感器的输出类型是指传感器产生的电信号的形式。
常见的光电传感器输出类型包括模拟输出和数字输出。
模拟输出通常是指传感器输出的电压或电流信号与目标物体的测量值成一定关系，可以实现连续的信号变换。
数字输出则是将测量值转化为数字信号，常见的有脉冲、计数等输出方式。
输出类型的选择应根据具体应用场景和对数据处理的要求来决定。
五、环境适应性光电传感器在不同环境下的工作性能有所差异，因此光电传感器的参数还需考虑其适用的工作环境。
光电传感器通常具有防尘、防水、抗干扰等功能，在恶劣的工业环境下，需要选择具有较高保护等级和抗干扰能力的传感器。
同时，传感器所需的供电电压、工作温度范围等参数也是考虑环境适应性的重要因素。
