2010年#6机组C级检修#6发电机检修文件包批准：审核：编制：生产技术部平顶山姚孟发电有限责任公司二〇〇九年十二月中国电力姚孟发电有限责任公司检修文件包编号：U601C-2010-DQ-DJ-01#6发电机检修姚孟发电有限责任公司2009年12月15日U601C检修文件包项目编号：U601C-2010-DQ-DJ文件准备：工作负责人：文件包编号：U601C-2010-DQ-DJ-01文件包内容： #6发电机序号内容清单打“√”份数1.工作指令2.质量安全计划3.检修规程4.检修记录5.检修报告6.异常项/不符合项报告表7.再鉴定程序表8.再鉴定记录表9.检修文件包修改建议表10. 经验反馈单11.中国电力姚孟发电有限责任公司工作指令生产工作文件生效印作业编号：U601C-2010-DQ-DJ-01设备名称：#6发电机检修项目：发电机检修检修级别：□A □B ■C □D设备型号：设备位置：#6机组工作描述：1、办理工作票2、发电机置换氢气，打开励侧端盖，清理发电机膛内和出线室密封油，配合汽机更换密封瓦3、发电机冷却器清扫及水压试验，漏氢点处理4、发电机本体及干燥器查漏氢处理5、发电机拆、接接头6、发电机励磁系统#5整流柜更换风机7、安装、修后试验质量验收工作条件：动火票： Y□ N■脚手架： Y■ N□拆除保温： Y□ N■吊车使用： Y■ N□其它（具体说明）：工作目标：1、各项技术指标达到设计值；2、检修质量达到姚电公司#5、6机《电气设备检修质量标准》的要求。
修前交底：1、发电机及相关设备漏氢点本次检修需全部找出并消除2、检查发电机是否有未安装部件，如有本次检修全部补齐。
注意事项：A.危险点（危害）：1、人身触电；2、起重吊物、高空作业；3、重物砸伤；4、设备损坏,氢气爆炸。
B.环境：1、发电机膛内油污清理，清理后废物处理。
2、冷却器清扫及水压试验后废水排放。
施工单位：姚电检修电气专业姓名日期开工时间：工作负责人：策划人预计工日：204工日实际工日：审核人配合工种：□保温■起重□焊接□土建■其它批准人完工后返回信息：□质量验收已完成□现场已清理□工作票已执行工作负责人签字/日期检修单位验收签字/日期质检部门验收签字/日期中国电力姚孟发电有限责任公司质量安全计划生产工作文件生效印检修项目：# 发电机检修设备位置：#5、6汽机房13米平台验收标准：1、发电机检修规程；2、#5、6发电机、励磁机图纸。

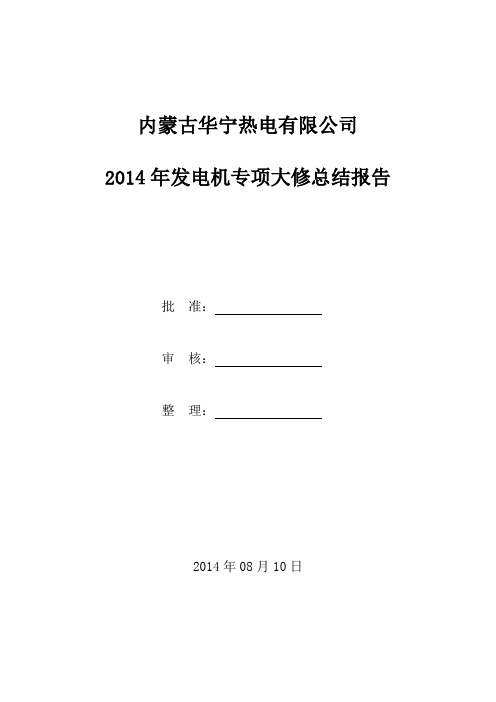

内蒙古华宁热电有限公司2014年发电机专项大修总结报告批准：审核：整理：2014年08月10日专项大修项目可行性研究报告项目名称：发电机专项大修建设单位：内蒙古华宁热电有限公司批准：审核：编制：设备管理部内蒙古华宁热电有限公司二〇一三年八月十日专项大修项目可行性研究报告二、技改项目方案：针对#1发电机目前运行中存在的问题，邀请厂家或有职责的单位对发电机进行专项大修。
三、工程规模和主要内容：(项目的构成和范围、位置选择、线路路径及接线方案，技改后系统的布置、设备性能及有关参数，必要的图纸等。
生产准备及培训情况。
)主要进行以下项目：1、发电机抽转子，对定子线圈进行彻底除尘清理油污2、对发电机定子线圈端部进行检查，看垫块和绑绳及压紧螺栓是否存在松动的现象，对已松动的进行处理。
3、配合汽机专业对五瓦进行彻底处理，防止漏油增大导致发电机损坏。
4、检查发电机定子铁芯、槽楔、压板是否松动，对松动的槽楔进行处理。
5、发电机集电环外观及圆度检查6、检查效验测温装置7、定子喷漆8、检查转子小齿、大齿是否有变色、修斑、裂纹等异常。
9、检查护环嵌装情况，风扇、轴颈及平衡块有无异常。
10、转子吹灰，檫拭、检查通风孔有无堵塞。
11、检查清扫刷架、滑环、引线、更换碳刷、调整电刷压力12、转子交流阻抗试验，并与原始数据相对比13、定子交直流耐压试验四、工程施工条件：1、工程外部条件的落实情况：（包括：工程项目有关征地、搬迁、陪偿等）不涉及上述外部条件2、设计、施工队伍的选择：通过招标选择优秀队伍进行供货、施工。
3、工程实施计划完成时间：(1)工程勘测、设计周期：两周(2)设备制造(订货)周期：一个月(3)安装、调试时间：(4)试运行、培训时间：4天五、经济效益分析：(对改造前后的安全经济运行状况、社会环境影响进行对比分析，明确改进后对于提高系统和本单位安全性、可靠性、节能降耗等应达到指标，从提高效益、降低成本、增加利润及多投资回收等方面进行分析。
600MW机组检修文件包QJ-018发电机密封瓦检修检修单位负责人检修工作负责人检修单位技术负责人检修时间：年月日至年月日600MW 机组检修程序QJ-018发电机密封瓦编制审核批准年月日版次1********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。
请答复。
谢谢！检修单位：。
再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。
请答复。
谢谢！检修单位：。
再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：检修总结报告单位年月日，1检修工期：计划：年月日到年月日，共计：天实际：年月日到年月日，共计：天2人工：计划：工时，实际：工时。
3检修费用：计划：万元，实际：万元。
4备品备件、材料消耗情况：5检修中进行的主要工作：6检修中发现并消除的主要缺陷：7设备的变更或改进情况，8质量控制点执行情况：9尚未消除的缺陷及未消除原因：10验收意见和评价：11其他：不合格品报告处置单不合格品评审记录。
设备/项目作业名称发电机检修文件包编制（修改）审核批准签名日期签名日期签名日期目录设备/项目作业名称序号内容1 检修工作任务单2 修前准备3 检修工序卡4 检修项目局部及检修工序、工艺修改记录5 检修数据记录表6 缺陷处置单7 不符合项处理单8 检修项目完工报告单9 附件一检修任务单设备名称发电机设备代码检修计划设备检修类别□A级检修□√B级检修□C级检修□ D级检修□事故抢修□其它计划工作时间本次检修第日至第日计划工日工日主要检修项目1 发电机抽转子, 发电机定子、转子检查, 测点检查，励磁刷架、接地刷架检查,出线套管、CT检查2 发电机定子全台槽楔更换3 定子绕组水路密封性试验、定子绕组内冷水分路流量测试、发电机整体密封试验4 定子绕组绝缘、直阻、交直流耐压、定子绕组端部手包绝缘表面对地电位试验、定子绕组端部模态试验；转子绝缘、直阻、交流阻抗、通风试验、密封试验；发电机空载、短路试验、轴电压试验5 发电机中性点柜内设备、发电机出线PT、避雷器、PT中性点至中性点柜电缆清扫检查预试6 发电机绝缘过热装置、射频监测仪清扫检查修后试运计划：工作许可□√电气一种工作票□电气二种工作票□电气继保工作票热力机械工作票□仪控工作票其它工作许可条件□动火工作票□√脚手架□拆除保温□封堵打开□设置围栏□安全网□其它工作票编号修后目标：确保一个检修周期内无非停质检点分布：W点工序质检内容1 7 抽转子2 8.3 检查、校验测温元件3 8.6.1 全台定子槽楔更换及弹性波纹板深度测量4 9.6 转子中心孔泄漏试验5 9.7 转子通风道检查6 18 安装汽励侧风扇7 22 出线盒内检查8 23 发电机接线及中性点变柜内设备检查9 25 刷架及隔音罩安装10 26 发电机内部检查封人孔H点工序1 1 发电机修前试验2 8.6.9 发电机铁芯损耗试验3 8.8 检修中发电机定子绕组试验4 9.9 检修中发电机转子绕组试验5 14 穿转子6 24 发电机修后试验、出现PT柜、中性点变压器柜内设备预试7 27 整体密封试验验收人员确认W点H点签字签字文件包签字方电厂方施工方（一式两份，电厂方项目专责人留存一份，另一份存文件包中。
300MW机组发电机A级检修文件包1范围本指导书适用于300MW机组发电机A级检修工作2本指导书涉及的文件、技术资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
发电机使用说明书及技术图纸3安全措施3.1严格执行《电业安全工作规程》。
3.2电气工作票已许可, 发电机油水系统隔离,发电机本体热工相关测点已拆除。
3.3解体前确认各项安全措施已全部执行，脚手架经过验收合格，各种起重工具检验合格，具备工程开工条件。
3.4所有工作人员对技术交底、安全措施交底、安全组织措施交底、岗位分工、危险点分析及控制预防措施均已熟悉并确认签字。
3.5检修设备区域设置好临时围栏，地面铺好胶皮。
向汽机、热工等相关部门班组发出开始检修通知。
3.6现场和工具柜工具、零部件放置有序，行车起吊，必须有专业人员指挥、监护。
3.7所带的常用工具、量具应认真清点，绝不许遗落在设备内。
3.8起吊重物前检查起重工具是否符合载荷要求。
起吊重物时,下面严禁有人站立或行走，吊装区域设置围栏。
高处工作时,工作人员应系好安全带，并将安全带系在牢固可靠的地方。
3.9当天检修任务结束后一定要将检修所用临时照明电源断开。
3.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
3.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.12开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
4备品备件清单5现场准备及工器具5.1现场准备235.2工作准备☐ 检修作业现场地面按工作区域划分场地，属瓷砖地面全铺胶皮，做好作业区的物理隔离。
☐ 开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工作内容及危险点的控制措施，掌握本检修文件包全部内容。
热电装置#3汽轮发电机组大修计划审批：审核：编写：王甲兄赵亮于柏林时间：2015年11月25日页脚内容文件会签表页脚内容一、大修准备1、大修前期准备（1）机组概况中煤陕西榆林能源化工有限公司甲醇醋酸系列深加工及综合利用项目热动力站一期I建设4台480t/h高温高压循环流化床锅炉、2台100MW高温高压直接空冷抽汽凝汽式汽轮发电机组；汽轮机装置选用哈尔滨汽轮机厂有限责任公司生产的型号为：Ck100-8.83/4.3，型式为：单轴、双缸、双排汽、直接空冷、抽汽凝汽式汽轮机。
（2）检修目的#3机组于2014年7月份启动成功，于2014年12月26日正式并网发电。
因为锅炉点火投运及现场防冻需要，暖气系统、给水系统和凝结水系统于2013年10月份开始即已投运。
根据电力规程规定，新投运机组运行一年后须停运大修检查各部情况、消缺、更换损坏部件以及为运行方式、参数调整和检修计划的制定提供依据。
（3）检修范围#3机本体、辅助系统及其配套热控设备、#3发电机及其配套电气设备页脚内容（4）检修工期已向省电网公司完成计划申请，#3汽轮发电机组计划大修开始时间为5月份，本次大修工期预计40天。
（5）前期准备①空冷岛及负压系统查找漏点，为大修项目确定做准备②招投标，确定检修队伍③停机计划申请完成④运行机组保发电方案出台⑤金属监督及化学监督资质队伍确定（6）前期应完成工作为保证大修后机组各项性能指标，需对部分辅助系统在大修前完成检修。
页脚内容页脚内容页脚内容页脚内容页脚内容2、大修技术准备①资料：主机图纸、转机图纸、建筑图纸、定置放置图②方案：大修方案（项目内容计划、备品备件计划、、进度计划、验收标准、组织机构）③学习培训：运行人员培训、检修人员培训（技术要求、大修节点、运行措施支持、检修对机组技术资料掌握）④安全培训：运行人员培训、检修人员培训（大修过程可控、公司禁令、安全要求、作业票要求、签发人、许可人、负责人名单确定）3、大修材料准备①备品备件：随机备件、特殊备件页脚内容②辅助材料：围栏、地胶、工器具、白布、枕木、洗油③专用工器具：测量工具、起重工具、滤油机、转子托架、隔板托架、抽转子用滑板、其它工具、④安全工器具：可燃气体报警仪、警示牌⑤起重等专用工具检查检验合格4、大修人员准备①运行人员：熟悉系统、运行机组加强检查、作业票制度学习②维护人员：保运行机组、加强维护消缺力度③检修人员：结构合理、人员充足、技术水平足够、责任心和服务意识高、安全培训到位④厂家人员：汽轮机厂技术人员、发电机厂技术人员、霍尼韦尔厂家技术人员确定来厂时间5、大修合格质量标准①分部试运合格，机组一次启动成功，一次并网成功②机组振动、温度正常，各部运行正常③检查、消缺项目全部完成，达到检查和消缺目的页脚内容④机组性能达到设计标准二、#3汽轮机检修项目、质量及验收标准1、#3汽轮机大修标准项目页脚内容页脚内容页脚内容页脚内容页脚内容页脚内容页脚内容页脚内容页脚内容页脚内容2、#3汽轮机大修特殊项目页脚内容页脚内容页脚内容3、#3汽轮机大修金属监督项目页脚内容页脚内容页脚内容三、#3发电机大修项目、质量及验收标准页脚内容页脚内容页脚内容四＃3发电机1、检查发电机定子引线。
300MW机组发电机定子冷却水系统A级检修文件包1范围本检修文件包适用于300MW机组100-80-230型定子冷却泵及附属系统A级检修工作2本检修文件包涉及的文件、技术资料和图纸300MW机组100-80-230 型定子冷却泵设备技术标准300MW机组100-80-230 型定子冷却泵使用说明书300MW机组100-80-230 型定子冷却泵安装说明书及图纸3安全措施3.1严格执行《电业安全工作规程》。
3.2解体油泵前必须确认动力源已切断、系统可靠隔绝、泵体放水完毕等安全措施已经执行。
3.3拆开的管路、法兰等敞口部位要封闭好。
3.4起吊必须有专业人员指挥、监护，起吊重物前检查起重工器具是否符合载荷要求，起吊物件要绑扎牢固、起吊平稳。
3.5使用大锤时，严禁单手操作、严禁戴手套操作，使用前检查锤头的固定情况，防止飞出伤人。
3.6使用电动工器具必须配用漏电保护器。
3.7使用电动工器具必须带绝缘手套。
3.8高空作业应使用工具带、安全带或防坠器。
3.9检修现场严禁吸烟，一经发现严格处理。
3.10检修时所有工作人员要认真负责，杜绝带情绪和饮酒后作业。
3.11拆卸轴承时要防止损坏轴承及碰伤轴径。
3.12水泵回装时，认真检查泵内部无任何异物。
3.13每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况。
4备品备件准备15现场准备及工器具W15.2工作准备□在检修作业现场地面铺好胶皮，做好作业区的物理隔离。
□开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工□作内容及危险点的控制措施，掌握本作业检修文件包全部内容。
W25.3办理相关工作票□已办理工作票及开工手续,□检查验证工作票。
□对协作单位发出通知。
□工作人员的着装和安全用具应符合《安规》要求。
6检修工序3检修工艺流程图计划工日 工 艺 流 程1 134322至下次检修6.1 修前准备及检修内容□ 通知热工检修人员，拆去有关仪表和温度测点。
1#机组2#锅炉大修总结报告2012年8月9月份大修二、大修工作概况计划：2012年8月5日至2012年8月20日，进行2#锅炉大修，共计17日。
2012年9月17日至2012年10月3日，进行1#发电机组大修，共计18日。
实际：2012年8月5日至2012年8月20日2#锅炉报竣工，共计17日。
2012年9月17日至2012年10月3日1#发电机组报竣工，共计18日。
2#锅炉及1#发电机组大修共计35日，按照计划圆满完成大修工作。
12、检修文件包使用情况本次2#锅炉1#发电机组检修所有检修项目我们继续执行检修工艺卡验收制度，一般检修项目执行三级验收制度。
检修期间各个专业共计执行检修工艺卡37份，在检修项目见证点的签证上，各专业严格按检修工艺卡执行，实行见证人员在场进行确认验收。
对见证点实行高一级验收，对所有验收项目进行了升级处理，严把质量关。
在班组、车间、点检员认真验收和华电工程师的监督下完成了所有项目的检修和验收。
检修工艺卡各专业分布情况：三、检修工作评语本次大修包括2#锅炉大修和1#汽轮发电机组大修，2#锅炉大修于2012年8月5日开始至2012年8月21日结束，主要工作是八卦顶及锥体、小过道壁检修、电气及热控检修，历时17天。
1#汽轮发电机组大修于2012年9月17日开始至2012年10月04日结束，主要工作是1#汽轮机组本体大修、辅机检修、发电机检修、热控控制系统及DCS系统检修，历时18天。
检修主要工作：1、八卦顶及锥体、小过道检修。
2、1#汽轮机本体大修。
3、1#发电机检修、1#汽轮机及2#锅炉辅机大修、厂用变压器检修及试验。
4、2#炉，1#机的本体仪表测点和DCS整个控制系统的进行全面维护检修。
检修质量及验收：在本次大修中，2#锅炉检修根据实际的检修情况对部分检修项目进行了常规检查、检修；1#汽轮发电机组本体进行大修，辅机进行检查、检修，发电机检修、热控控制系统及DCS系统检修；所有项目严格按照检修作业指导书进行检修和验收，所有数据来源为检修规程或者图纸技术要求。
发电机检修规程1 范围本标准规定了双河口水电站发电机的检修维护及调试。
本标准适用于双河口水电站发电机机的检修维护。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
3．设备规范4．质量标准5.1上机架的拆装与检修5.1.1上机架的吊出必须具备如下条件：1．保护罩已吊走，大轴中心补气阀已拆除。
2．上导瓦吊出，绝缘垫拆除，上导油槽底盘脱开。
3．发电机盖板已吊走。
4．上挡风板与定子之间的螺栓已拆除。
5．上导进、排油管，进、排水管，消防水管已拆开。
6．碳刷滑环及励磁引线，温度计线和其它线路已拆除。
7．上机架定位销钉已拔出，基础螺栓已拆除(在松基础螺栓前应在上导密封盘法兰面处测量记录x、y方向上的水平值)。
8．拆出上机架六只脚上的连接螺栓，并吊出。
5.1.2上机架的吊入必须具备如下条件：1．上机架和上导油槽已清扫干净，并按规定刷漆或补漆。
2．组合螺栓、螺孔、销钉及基础结合面已清扫和处理。
3．上端轴已安装就位，上导油槽底盘已落到转子中心体上，并用千斤顶支好。
4．转子励磁线接头已连接完毕，转子和定子上端部已清扫，并检查无异物。
5.1.3上机架起吊时，上导进、排水管，进、排油管及各支腿处要设专人监护。
吊装过程中，应防止晃动，以免碰坏轴领。
上机架就位后，插人打紧销钉，打紧螺栓，检查其水平与吊出时相同，上机架盖板吊入安装时，应检查毛毡垫子完好无缺。
5.2 转子的吊装和检修5.2.1转子吊出时，必须具备如下条件：1．上机架已吊出，上端轴已吊出，吊具已装好；2．转子与下端轴连接螺栓已拆除；3．发电机空气间隙检查无异物；4．桥机的电气和机械部分已彻底检查无异常；5．桥机主钩制动器调试合格，制动器弹簧长度调至重载长度位置；6．桥机进行空载试验起停和制动正常，大小车行走正常；7．桥机的过流保护和失压保护已退出；8．桥机的电源电压调至400V，备用电源已投入可靠备用；9．转子支墩到位，转子支墩上的楔子板已调平。
3
4
4
3
4
国电
蚌埠发电有限公司 #1机组发电机 A 修作业文件包 版次：1
2010年#1机组A 修使用有效
修前设备状态检查与诊断
设备状态：
1、#1发电机运行状况基本正常，发电机内部存在轻微漏油，每天励侧排污管排油约20克左右
2、发电机出线温差A,温度为36℃.31℃.28℃.
3、励磁A 室进风滤网积灰.
4、最近，上海生产的QFSN-600-2型发电机出现多台励侧端部因铁芯松动，导致线圈损坏现象，本次A 修作为检查重点。
检修建议：
发电机解体，抽转子，检查收紧发电机定转子线圈、铁芯；检查清理测量研磨轴瓦密封瓦；发电机线圈检查试验；氢气冷却器密封情况检查试验,更换氢气冷却器,发电机密封结合面更换密封垫；清扫出线箱积灰,检查出线接点紧固.,检查更换励磁碳刷,清扫励磁A 室通风网,.检查A 轴接地碳刷情况。
检查人： 日期：
国电
蚌埠发电有限公司 #1机组发电机 A 修作业文件包
版次：1
2010年#1机组A 修使用有效
3
4
3
注 1. 当异常项发生时，不符合项报告中不需要总工程师签字。
2. 当不合格项发生时，报告中“不符合项关闭”不需要签字。
反事故技术措施回执单。
