2机第二套发电机保护检修文件包

2010年#6机组C级检修#6发电机检修文件包批准：审核：编制：生产技术部平顶山姚孟发电有限责任公司二〇〇九年十二月中国电力姚孟发电有限责任公司检修文件包编号：U601C-2010-DQ-DJ-01#6发电机检修姚孟发电有限责任公司2009年12月15日U601C检修文件包项目编号：U601C-2010-DQ-DJ文件准备：工作负责人：文件包编号：U601C-2010-DQ-DJ-01文件包内容： #6发电机序号内容清单打“√”份数1.工作指令2.质量安全计划3.检修规程4.检修记录5.检修报告6.异常项/不符合项报告表7.再鉴定程序表8.再鉴定记录表9.检修文件包修改建议表10. 经验反馈单11.中国电力姚孟发电有限责任公司工作指令生产工作文件生效印作业编号：U601C-2010-DQ-DJ-01设备名称：#6发电机检修项目：发电机检修检修级别：□A □B ■C □D设备型号：设备位置：#6机组工作描述：1、办理工作票2、发电机置换氢气，打开励侧端盖，清理发电机膛内和出线室密封油，配合汽机更换密封瓦3、发电机冷却器清扫及水压试验，漏氢点处理4、发电机本体及干燥器查漏氢处理5、发电机拆、接接头6、发电机励磁系统#5整流柜更换风机7、安装、修后试验质量验收工作条件：动火票： Y□ N■脚手架： Y■ N□拆除保温： Y□ N■吊车使用： Y■ N□其它（具体说明）：工作目标：1、各项技术指标达到设计值；2、检修质量达到姚电公司#5、6机《电气设备检修质量标准》的要求。

修前交底：1、发电机及相关设备漏氢点本次检修需全部找出并消除2、检查发电机是否有未安装部件，如有本次检修全部补齐。

注意事项：A.危险点（危害）：1、人身触电；2、起重吊物、高空作业；3、重物砸伤；4、设备损坏,氢气爆炸。

B.环境：1、发电机膛内油污清理，清理后废物处理。

2、冷却器清扫及水压试验后废水排放。

施工单位：姚电检修电气专业姓名日期开工时间：工作负责人：策划人预计工日：204工日实际工日：审核人配合工种：□保温■起重□焊接□土建■其它批准人完工后返回信息：□质量验收已完成□现场已清理□工作票已执行工作负责人签字/日期检修单位验收签字/日期质检部门验收签字/日期中国电力姚孟发电有限责任公司质量安全计划生产工作文件生效印检修项目：# 发电机检修设备位置：#5、6汽机房13米平台验收标准：1、发电机检修规程；2、#5、6发电机、励磁机图纸。

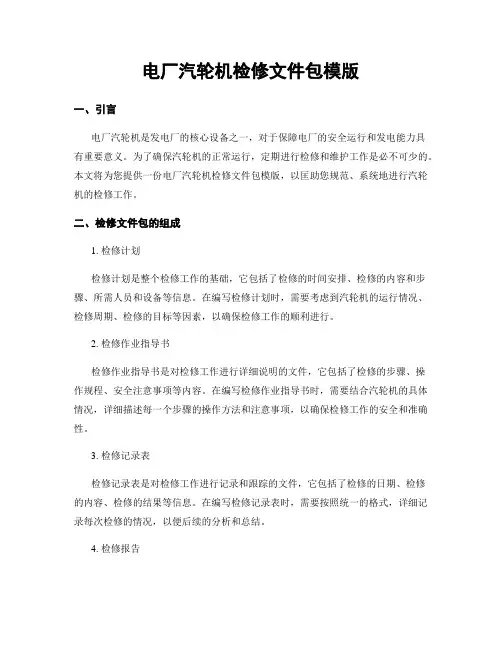

电厂汽轮机检修文件包模版一、引言电厂汽轮机是发电厂的核心设备之一，对于保障电厂的安全运行和发电能力具有重要意义。

为了确保汽轮机的正常运行，定期进行检修和维护工作是必不可少的。

本文将为您提供一份电厂汽轮机检修文件包模版，以匡助您规范、系统地进行汽轮机的检修工作。

二、检修文件包的组成1. 检修计划检修计划是整个检修工作的基础，它包括了检修的时间安排、检修的内容和步骤、所需人员和设备等信息。

在编写检修计划时，需要考虑到汽轮机的运行情况、检修周期、检修的目标等因素，以确保检修工作的顺利进行。

2. 检修作业指导书检修作业指导书是对检修工作进行详细说明的文件，它包括了检修的步骤、操作规程、安全注意事项等内容。

在编写检修作业指导书时，需要结合汽轮机的具体情况，详细描述每一个步骤的操作方法和注意事项，以确保检修工作的安全和准确性。

3. 检修记录表检修记录表是对检修工作进行记录和跟踪的文件，它包括了检修的日期、检修的内容、检修的结果等信息。

在编写检修记录表时，需要按照统一的格式，详细记录每次检修的情况，以便后续的分析和总结。

4. 检修报告检修报告是对检修工作进行总结和评估的文件，它包括了检修的目标是否达到、存在的问题和改进的建议等内容。

在编写检修报告时，需要对检修工作进行全面的分析和评估，提出合理的改进措施，以提高汽轮机的运行效率和可靠性。

三、编写检修文件包的注意事项1. 根据实际情况编写在编写检修文件包时，需要根据具体的电厂汽轮机的特点和要求进行调整和修改，以确保文件的适合性和实用性。

可以参考其他电厂的检修文件包，但需要根据自己的实际情况进行适当的修改和完善。

2. 确保准确性和完整性在编写检修文件包时，需要确保内容的准确性和完整性。

检修计划需要考虑到各种因素，确保检修工作的顺利进行；检修作业指导书需要详细描述每一个步骤的操作方法和注意事项；检修记录表需要记录每次检修的情况；检修报告需要对检修工作进行全面的分析和评估。

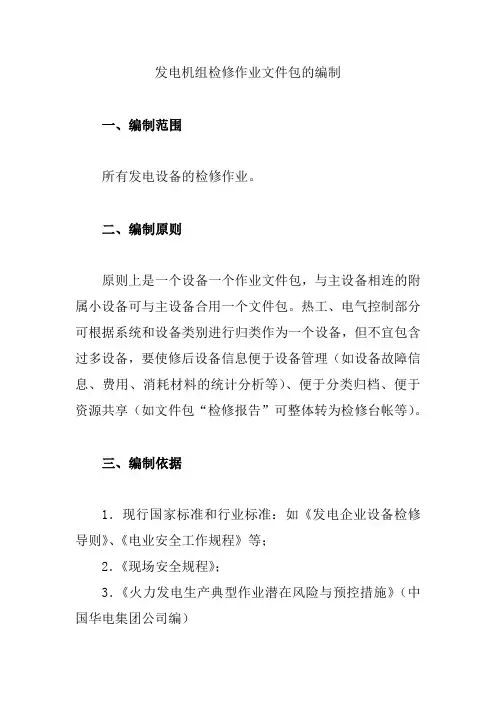

发电机组检修作业文件包的编制一、编制范围所有发电设备的检修作业。

二、编制原则原则上是一个设备一个作业文件包，与主设备相连的附属小设备可与主设备合用一个文件包。

热工、电气控制部分可根据系统和设备类别进行归类作为一个设备，但不宜包含过多设备，要使修后设备信息便于设备管理（如设备故障信息、费用、消耗材料的统计分析等）、便于分类归档、便于资源共享（如文件包“检修报告”可整体转为检修台帐等）。

三、编制依据1．现行国家标准和行业标准：如《发电企业设备检修导则》、《电业安全工作规程》等；2．《现场安全规程》；3．《火力发电生产典型作业潜在风险与预控措施》（中国华电集团公司编）4．检修工艺规程5．厂家图纸及说明书6．检修项目及技术监督、反错、节能等各项计划四、编制方法以XXXMW机组热控专业大机ETS系统标准项目大修作业为例（检修作业文件包范本参见附录10—1），说明如下：（一）检修作业文件包封面封面上部为文件包名称，应注明机组类型、机组号、设备名、检修等级等。

封面中部为检修作业文件包编、审、批人员签名，只有通过审批手续的文件包，才能有效，才可下发执行。

检修文件包安全风险分析部分由安全管理部门安全专工编写，其余部分由设备管理部门点检员编制。

检修文件包由安全管理部门主任、设备管理部门点检长和技术管理部门专工分别对安全、技术部分进行审核。

检修文件包由技术管理部门主任审定（安全风险分析部分除外）。

检修文件包由检修副总工程师批准。

封面下部为检修作业文件包使用单位和编写日期。

（二）检修作业文件包的目录目录页包括序号、内容、页码等。

（三）前言检修作业文件包的前言涵盖了文件包编制说明、编制目的、确保目标、设备结构概述。

编制说明应对文件包包含内容、编制依据进行说明，确保目标为设备检修过程中及修后达到的设定目标，设备结构概述是对设备结构的简略介绍。

（四）概述检修文件包正文的第一页为“概述”页，是对检修工作任务总体的概略性介绍。

概述包括检修作业文件包编号、检修计划名称、检修等级、检修项目类型、验收方式、技术监督项目、项目变更情况、质检点设置、反措项目、设备异动项目、再鉴定情况、质量缺陷报告统计、不符合项统计、检修工作内容、计划时间和实际时间、文件包接受单位、工作负责人等内容。

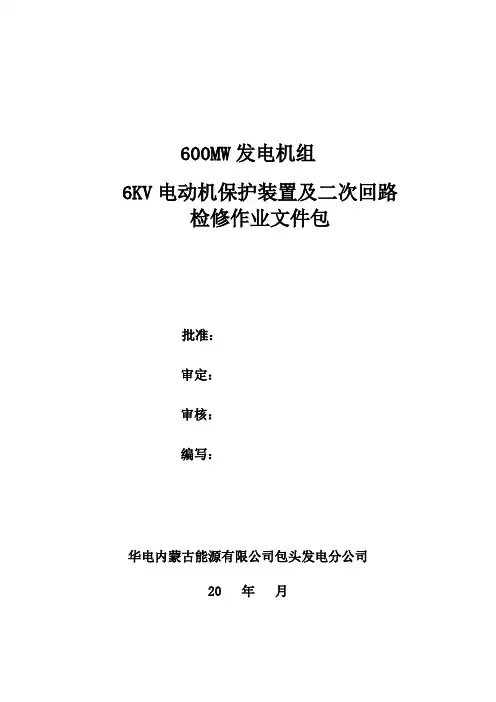

600MW发电机组6KV电动机保护装置及二次回路检修作业文件包批准：审定：审核：编写：华电内蒙古能源有限公司包头发电分公司20 年月华电内蒙古能源有限公司包头发电分公司6KV电动机保护装置及二次回路检修作业文件包版次：3 目录序号内容页码1 前言 22 概述 33 检修文件包附件目录 44 修前设备状态检查与诊断 55 工作所需工作人员计划 66 工作所需备品配件准备 67 工作所需消耗性材料准备 68 检修所需工器具准备79 检修所需测量用具准备810 检修所需试验器具及电动工器具准备811 检修所需参考图纸资料912 反事故技术措施计划 1013 质量检验验收及技术监督计划 1114 安全风险分析以及预防措施1215 检修程序 1316 设备品质再鉴定单 1717 检修报告 1818 检修情况说明 2019 更换备品配件统计 2120 消耗材料统计 2121 检修实际所用工时 2222 检修记录清单 2323 检修记录 2424 检修文件包附件 27华电内蒙古能源有限公司包头发电分公司6KV电动机保护装置及二次回路检修作业文件包版次：3前言为认真贯彻执行《发电企业设备检修导则》、《中国内蒙古华电公司燃煤机组检修管理办法（A版）》，落实“预防为主，计划检修”的方针，强化检修过程控制，实现检修作业标准化、规范化、程序化、高效化的要求，以全面提升检修管理水平，特制定本检修作业文件包。

1. 编制说明：1.1 本检修作业文件包包括了“前言、概述、检修资源准备、质量检验验收及技术监督计划、安全风险分析与预防措施、检修工序及质量要求、设备再鉴定、检修报告、设备质量缺陷报告、不符合项报告”等内容，为检修实现全过程规范化管理提供支持材料。

1.2本检修作业文件包适用于6KV电动机保护装置及二次回路检验的标准大修及类似于大修性质的抢修。

1.3 本检修作业文件包的消耗材料计划根据《发电设备标准大修材料消耗》并结合设备修前状态诊断编制。

设备/项目作业名称发电机检修文件包编制（修改）审核批准签名日期签名日期签名日期目录设备/项目作业名称序号内容1 检修工作任务单2 修前准备3 检修工序卡4 检修项目局部及检修工序、工艺修改记录5 检修数据记录表6 缺陷处置单7 不符合项处理单8 检修项目完工报告单9 附件一检修任务单设备名称发电机设备代码检修计划设备检修类别□A级检修□√B级检修□C级检修□ D级检修□事故抢修□其它计划工作时间本次检修第日至第日计划工日工日主要检修项目1 发电机抽转子, 发电机定子、转子检查, 测点检查，励磁刷架、接地刷架检查,出线套管、CT检查2 发电机定子全台槽楔更换3 定子绕组水路密封性试验、定子绕组内冷水分路流量测试、发电机整体密封试验4 定子绕组绝缘、直阻、交直流耐压、定子绕组端部手包绝缘表面对地电位试验、定子绕组端部模态试验；转子绝缘、直阻、交流阻抗、通风试验、密封试验；发电机空载、短路试验、轴电压试验5 发电机中性点柜内设备、发电机出线PT、避雷器、PT中性点至中性点柜电缆清扫检查预试6 发电机绝缘过热装置、射频监测仪清扫检查修后试运计划：工作许可□√电气一种工作票□电气二种工作票□电气继保工作票热力机械工作票□仪控工作票其它工作许可条件□动火工作票□√脚手架□拆除保温□封堵打开□设置围栏□安全网□其它工作票编号修后目标：确保一个检修周期内无非停质检点分布：W点工序质检内容1 7 抽转子2 8.3 检查、校验测温元件3 8.6.1 全台定子槽楔更换及弹性波纹板深度测量4 9.6 转子中心孔泄漏试验5 9.7 转子通风道检查6 18 安装汽励侧风扇7 22 出线盒内检查8 23 发电机接线及中性点变柜内设备检查9 25 刷架及隔音罩安装10 26 发电机内部检查封人孔H点工序1 1 发电机修前试验2 8.6.9 发电机铁芯损耗试验3 8.8 检修中发电机定子绕组试验4 9.9 检修中发电机转子绕组试验5 14 穿转子6 24 发电机修后试验、出现PT柜、中性点变压器柜内设备预试7 27 整体密封试验验收人员确认W点H点签字签字文件包签字方电厂方施工方（一式两份，电厂方项目专责人留存一份，另一份存文件包中。

警告：在水室焊接须做好安全措施,并留人监护；在焊接时应保护好管板及管口，不得损伤☐ 4.2.2.1 首先将出现泄漏的焊缝挑掉，清理干净。

☐4。

2。

2。

2如有裂纹，用打磨或铲削法除去受影响的金属，裂缝要除净。

☐4。

2。

2。

3切割或打磨出一个“V”型坡口.☐4。

2。

2。

4从修理部位消除所有异物。

☐ 4.2。

2.5用材料相同的焊条进行补焊，然后除去所有氧化皮及焊渣.☐4。

3 钢管检查☐ 4.3.1低加汽侧充压缩气，水侧管口查漏.用压缩空气在壳侧内充压，压力小于0.2MPA.☐ 4.3.2 如发生泄漏则应采用堵管和加胀的方法。

☐ 4.3.3 堵管方法：☐ 4.3.3.1确定受损的管子,并标明在管板圈上,然后测定受损管子内径,选用合适的胀管器放入管内对管子离管板面50～75mm部位进行扩胀将管子内径扩大0.13mm，以保证堵管部分管子与管板完全贴合。

☐ 4.3。

3。

2将管口清洗干净，用专用工具将堵头敲入管中，并将堵头塞平。

☐4。

3。

3.3按焊接工艺要求焊接。

☐4。

4 附件检查☐4。

4。

1 水位计检查，水位计指示清晰、准确。

☐ 4.4。

2 汽、水室安全门检查修复。

☐ 5. 装复☐ 5.1在人孔盖装复前，检查和清洁人孔盖，用金属刷和砂皮清理人孔盖与水室接触面,并清洁所有螺纹表面,双头螺栓涂上合适的润滑剂,然后进行装复。

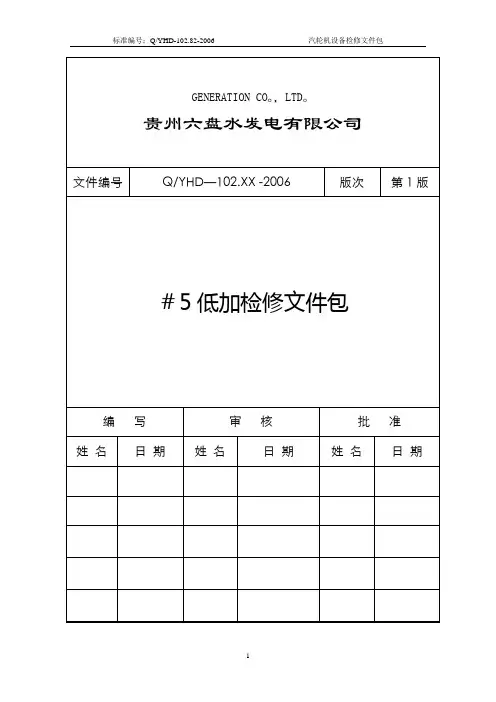

☐ 5.2 装复前对水室及筒体内壁检查12附件一(可选)文件包修改记录附件二(可选）不符合项处理单标准编号：Q/YHD-102.82-2006 汽轮机设备检修文件包附件三（可选）项目调整申请单21。

发电机组检修作业文件包使用及注意事项一、使用范围检修作业文件包适用于全厂发电设备检修、维护等工作。

二、使用方法检修作业文件包经审批后，由设备管理部门点检员统一下发到承包方检修队。

1．工作包接受承包方检修队伍接到检修作业文件包后，要确定工作负责人。

工作负责人要组织工作人员认真学习文件包相关内容，并按照文件包的要求做好设备修前的各项准备工作。

2．开工开工条件具备时，设备管理部门点检员负责检修工作票签发（如果不具备工作票签发能力由点检长签发）。

工作负责人办理检修工作票，做好检修准备工作。

检修开始前要对有关“安全风险分析和预防措施”进行确认执行签字，并对文件包中的“开工前准备工作确认”一览表中进行确认打勾。

3．文件包执行（1）工作开始后，工作负责人要严格执行文件包有关规定，详细、认真填写文件包中要求填写的部分。

（2）检修过程中应严格按照检修工序执行，防止检修工序漏项、跨项事件发生，每完成一道检修工序都要及时在相应的工序前进行确认打勾，严禁在工序进行前或完成后集中打勾。

（3）检修工序中遇到的质检点验收，检修负责人应提前4小时通过OA发《质量监督通知单》并经电话联系确认的方式约定进行。

检修人员和验收人员要在文件包中进行签字确认，否则不能继续进行下一道工序的工作（参见第五章检修质量控制）。

验收签字一律在检修作业文件包上进行，检修设备验收时要核查本设备所列的质检点是否都已验收并合格。

（4）所有栏目的记录，应按照贯标的要求如实填写。

4．文件包整理整个工作结束，工作负责人可按照下列顺序对文件包进行整理：（1）手签工作包整理：对所有要求的签字确认无遗漏。

（2）文件包电子版整理：根据手签文件包内容，将文件包整理成电子文档。

（3）关闭后的“质量缺陷报告”、“不符合项报告”、设备再鉴定单附在文件包内。

5．文件包验收与关闭工作负责人应在设备再鉴定结束后24小时内，填好检修报告，并将文件包送设备管理部门审查签字认可后，由设备管理部门点检员负责关闭文件包。

发机电组检修作业文件包管理办法第一节概述一、概述检修管理是一项庞大的系统工程，涉及的因素较多：如人、机(机械设备)、料(材料)、法(检修工作方法)、环(工作环境)等，由于受以上要素控制手段和方法的限制，尽管每一个电力企业都有严格的质控体系，也往往造成检修质量难以达到预定的目标，整体检修质量不能做到“可控、在控”。

特殊是近年来一批实行“新厂、新办法”的新型电厂，管理思路和管理模式较以往传统方式有了很大改变，技术装备新、人员配备少、员工素质高，基本没有配备专业的检修队伍和相应检修人员，设备检修主要依靠外包、外委来完成，探求适合在新形式下控制机组检修质量的良好手段显得尤其迫切和重要。

近几年来火电企业在与外界，特殊是与核电企业交流中，通过不断学习、总结，在检修作业管理中形成为了以检修作业文件包(以下简称检修文件包或者文件包)为核心的一系列管控方法，实践证明该手段切实可行，已经成为机组检修安全、质量、工期、成本协调控制的有力保障，在检修规范化管理中发挥了重要的作用。

(一)检修文件包的含义：检修文件包是指在设备检修活动中，检修人员开展检修作业和检修管理工作所需要的，并经审核和批准且符合文档规范化的文件集合，是提供检修工作人员完成指定的工作任务和全过程检修作业活动的书面文件汇总。

检修文件包是设备检修管理的作业性文件，是检修工作实施的规范和依据，是甲方(业主)规范乙方(承包方)检修行为的管理纽带。

检修文件包制度的实施，其目的是通过检修程叙文件来规范检修人员行为，克服检修工作的随意性，提高检修质量和工作效率。

将同一设备以往零乱的检修资料实现了集中统一管理，以厂家说明书、检修工艺规程等为编制依据，将各项检修工序质量标准、质量控制过程严格量化，并按检修过程顺序将涉及到质量目标、检修任务、消耗性材料、备品配件、人力资源、工器具、修前设备状态评估、危（wei）险点分析、技术监督和反措项目、工序及质量标准等全过程检修环节和各管理物项，按照工作程序和要求以作业文件的形式加以体现，并通过对以上检修作业构成要素全过程的闭环管理，促进了检修管理水平的持续改进和提高。
