发电机对轮找中心检修文件包

、轴系找中心：准备工作☐1.1.1准备好拆卸对轮螺栓的专用工具☐1.1.2准备好对轮找正的专用工具及量具。

☐1.1.3熟悉对轮外型尺寸及轴承间距。

☐1.1.4确认盘车确认盘车已经停运，润滑油泵停运，打开前箱盖及中低压轴承箱。

☐1.1.5盘车装置拆除吊走，安装检修盘车，试运正常。

修前全实缸复查对轮中心（若是对轮螺栓拆卸困难，可以越过本工序）1.2.1复查中心条件☐1.2.1.1确认A、B对轮均脱开。

☐1.2.1.2测量记录解对轮后的各轴颈扬度。

☐1.2.1.3确认高低压缸在全实缸状态。

1.2.2测量A靠背轮修前中心☐1.2.2.1装上避免转子轴向窜动的限位工具☐1.2.2.2装上避免各下轴瓦转动的压板。

☐1.2.2.3对准所校的两根转子，按原来的标记螺栓孔对好。

☐1.2.2.4在靠背轮上安装测量中心专用工具，固定好百分表。

☐1.2.2.5同时盘动两根转子两到三圈，开始测量。

☐1.2.2.6同时盘动转子，每隔90度，记录一次圆周和端面的数值。

●记录时，应保证铜销处于自由状态时再读数。

●在读取四组数值后，转子回到起始位置，此时圆周百分表的读数值应恢复，若圆周误差大于0.03mm，应查明原因，消除后复测。

☐1.2.2.7计算靠背轮中心误差。

●圆周：同一直径上两读数之差值的二分之一即为圆周中心误差●端面：取各点平均值，同一直径上两平均值之差即为端面误差●为保证测量的准确性，测量中必需持续二次所测数据误差小于0.02毫米（端面误差不大于0.01毫米）为合格,不合格应从头测量。

1.2.3测量B对轮修前全实缸中心。

☐1.2.3.1方式同A对轮中心测量1.3 A对轮半实缸复查中心1.3.1半实缸复查中心条件☐1.3.1.1高压内外缸及持环上半已经吊走，修前通流间隙、汽封间隙测量完毕。

☐1.3.1.2#1—4轴瓦下半就位。

1.3.2修前半实缸复查中心☐1.3.2.1依照修前全实缸复查中心方式，测量记录半实缸状态下A对轮中心。

2010年#6机组C级检修#6发电机检修文件包批准：审核：编制：生产技术部平顶山姚孟发电有限责任公司二〇〇九年十二月中国电力姚孟发电有限责任公司检修文件包编号：U601C-2010-DQ-DJ-01#6发电机检修姚孟发电有限责任公司2009年12月15日U601C检修文件包项目编号：U601C-2010-DQ-DJ文件准备：工作负责人：文件包编号：U601C-2010-DQ-DJ-01文件包内容： #6发电机序号内容清单打“√”份数1.工作指令2.质量安全计划3.检修规程4.检修记录5.检修报告6.异常项/不符合项报告表7.再鉴定程序表8.再鉴定记录表9.检修文件包修改建议表10. 经验反馈单11.中国电力姚孟发电有限责任公司工作指令生产工作文件生效印作业编号：U601C-2010-DQ-DJ-01设备名称：#6发电机检修项目：发电机检修检修级别：□A □B ■C □D设备型号：设备位置：#6机组工作描述：1、办理工作票2、发电机置换氢气，打开励侧端盖，清理发电机膛内和出线室密封油，配合汽机更换密封瓦3、发电机冷却器清扫及水压试验，漏氢点处理4、发电机本体及干燥器查漏氢处理5、发电机拆、接接头6、发电机励磁系统#5整流柜更换风机7、安装、修后试验质量验收工作条件：动火票： Y□ N■脚手架： Y■ N□拆除保温： Y□ N■吊车使用： Y■ N□其它（具体说明）：工作目标：1、各项技术指标达到设计值；2、检修质量达到姚电公司#5、6机《电气设备检修质量标准》的要求。

修前交底：1、发电机及相关设备漏氢点本次检修需全部找出并消除2、检查发电机是否有未安装部件，如有本次检修全部补齐。

注意事项：A.危险点（危害）：1、人身触电；2、起重吊物、高空作业；3、重物砸伤；4、设备损坏,氢气爆炸。

B.环境：1、发电机膛内油污清理，清理后废物处理。

2、冷却器清扫及水压试验后废水排放。

施工单位：姚电检修电气专业姓名日期开工时间：工作负责人：策划人预计工日：204工日实际工日：审核人配合工种：□保温■起重□焊接□土建■其它批准人完工后返回信息：□质量验收已完成□现场已清理□工作票已执行工作负责人签字/日期检修单位验收签字/日期质检部门验收签字/日期中国电力姚孟发电有限责任公司质量安全计划生产工作文件生效印检修项目：# 发电机检修设备位置：#5、6汽机房13米平台验收标准：1、发电机检修规程；2、#5、6发电机、励磁机图纸。

电厂汽轮机检修文件包模版一、引言电厂汽轮机是发电厂的核心设备之一，对于保障电厂的安全运行和发电能力具有重要意义。

为了确保汽轮机的正常运行，定期进行检修和维护工作是必不可少的。

本文将为您提供一份电厂汽轮机检修文件包模版，以匡助您规范、系统地进行汽轮机的检修工作。

二、检修文件包的组成1. 检修计划检修计划是整个检修工作的基础，它包括了检修的时间安排、检修的内容和步骤、所需人员和设备等信息。

在编写检修计划时，需要考虑到汽轮机的运行情况、检修周期、检修的目标等因素，以确保检修工作的顺利进行。

2. 检修作业指导书检修作业指导书是对检修工作进行详细说明的文件，它包括了检修的步骤、操作规程、安全注意事项等内容。

在编写检修作业指导书时，需要结合汽轮机的具体情况，详细描述每一个步骤的操作方法和注意事项，以确保检修工作的安全和准确性。

3. 检修记录表检修记录表是对检修工作进行记录和跟踪的文件，它包括了检修的日期、检修的内容、检修的结果等信息。

在编写检修记录表时，需要按照统一的格式，详细记录每次检修的情况，以便后续的分析和总结。

4. 检修报告检修报告是对检修工作进行总结和评估的文件，它包括了检修的目标是否达到、存在的问题和改进的建议等内容。

在编写检修报告时，需要对检修工作进行全面的分析和评估，提出合理的改进措施，以提高汽轮机的运行效率和可靠性。

三、编写检修文件包的注意事项1. 根据实际情况编写在编写检修文件包时，需要根据具体的电厂汽轮机的特点和要求进行调整和修改，以确保文件的适合性和实用性。

可以参考其他电厂的检修文件包，但需要根据自己的实际情况进行适当的修改和完善。

2. 确保准确性和完整性在编写检修文件包时，需要确保内容的准确性和完整性。

检修计划需要考虑到各种因素，确保检修工作的顺利进行；检修作业指导书需要详细描述每一个步骤的操作方法和注意事项；检修记录表需要记录每次检修的情况；检修报告需要对检修工作进行全面的分析和评估。

□2.5.5发电机接地情况。

□2.5.6检查非磁性钢压环及压指紧力。

2.6作业区□2.6.1工作现场照明充足，通风良好。

□2.6.2工作作业区域围栏已围设整齐、布置完备；出、入口设置合理，警示明显。

□2.6.3作业区信息牌悬挂规范。

□2.6.4检修区域胶皮铺设整齐、卫生清洁。

2.7工器具□2.7.1工器具已按计划准备齐全，满足使用。

2.8材料和备品备件准备□2.8.1材料和备品备件已按计划准备齐全，满足使用。

3检修工序与质量标准热态试验（试验数据见高压试验报告）发电机拆封母软联接□拆开发电机出线及中性点各相软联接□将螺丝和软连接妥善保管□拆时不得损伤接触面，用白布带系牢工具，以免落下砸坏瓷瓶。

试验单位进行热态试验，符合电力设备交接和预防性试验规程电气监督1 定子绕组泄漏电流和直流耐压试验定子绕组交流耐压试验技术监督名称监督内容标准要求结论监督人监督时间绝缘监督发电机修前热态试验各项试验数据符合预防性试验规程要求年月日时分W1点定子绕组泄漏电流和直流耐压试验定子绕组交流耐压试验质检点名称发电机修前热态试验验收质量标准发电机各项试验数据符合预防性试验规程要求检修描述□修理□更换□调整□保持原状态验收结论检定人核验人时间工作负责人检修单位监理点检员专业主管3.2 发电机气体置换3.2.1氮气的准备□准备充足氮气，一般情况下数量为75瓶。

置换前必须化验氮气瓶中氮气纯度，标准为%以上，一般抽样化验4—5瓶，如果在抽样化验中发现有不合格瓶，应对所有氮气瓶进行化验，分出不合格瓶，用合格氮气进行置换，化验人员应提供化验单，置换负责人拿到化验单方可进行置换。

□氮气纯度不得小于%，水份的含量按重量计不得大于%，并不得含有腐蚀性的杂质。

3.2.2工具材料准备□准备氧气表2-3块，胶皮管足够，铜扳手2把。

作好安全防火措施开具合格的氢置换工作第二种工作票，工作票发出后方可进行置换，其安全措施有：收回本机组汽机厂房所有明火作业票；禁止明火作业；运行值班员注意监视密封油压，及时调整，防止向发电机内漏油。

兴澄特钢一热电50MW抽汽凝汽式汽轮机组 1#发电机检修作业文件包
批准：
审定：
审核：
编写：
年月日
版次：第1版三检修工序卡页码：8/13 工序1 准备工作
1.1准备好发电机检修所要用的专用工器具及所需更换的备品备件，并放于指定位置。

1.2准备好发电机大修所前试验要用的仪器仪表，运至指定位置完成接线调试。

工序2 检查和清扫定子绕组引出线及套管
工序3 检查紧固螺丝和清扫端部绕组绝缘，绑线，隔木（垫块）等
要求：螺丝紧固；端部绕组绝缘，绑线，隔木（垫块）等无油污、无锈痕、漆膜无脱落。

工序4 检查和清扫通风沟及通风沟处的槽部线棒绝缘，检查槽楔、铁芯、绑线、支架等部位并处理
工序5 检查及清扫灭火装置
工序6 对定子进行预防性试验
工序7发电机抽转子
工序8转子的检修和试验
工序9 检查和清扫转子，检查套箍嵌装处情况
工序10 对转子进行预防性试验
工序11发电机穿转子
工序12发电机气密试验
工序13发电机大修后试验
工序14现场文明生产验收情况：（设备卫生、保温、标牌、杂物等）
工序15检修发现问题处理情况
兴澄特钢一热电检修文件包
附件 (可选)：。

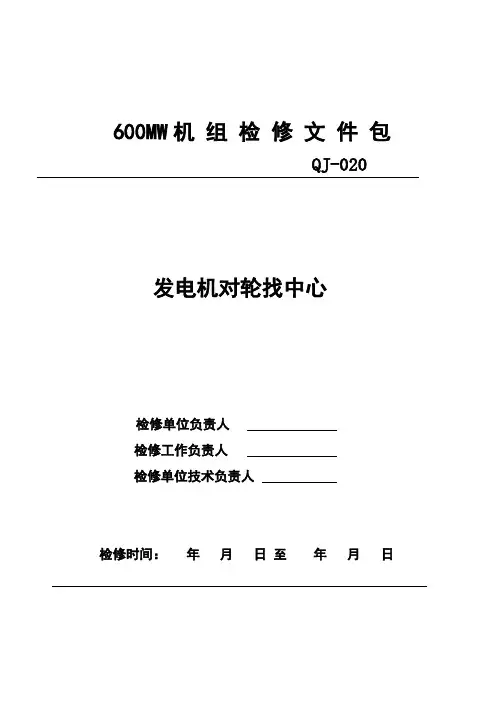

600MW机组检修文件包QJ-020发电机对轮找中心检修单位负责人检修工作负责人检修单位技术负责人检修时间：年月日至年月日600MW 机组检修程序QJ-020发电机对轮找中心编制审核批准年月日版次1********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。

请答复。

谢谢！检修单位：。

再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。

请答复。

谢谢！检修单位：。

再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：检修总结报告单位年月日，1检修工期：计划：年月日到年月日，共计：天实际：年月日到年月日，共计：天2人工：计划：工时，实际：工时。

3检修费用：计划：万元，实际：万元。

4备品备件、材料消耗情况：5检修中进行的主要工作：6检修中发现并消除的主要缺陷：7设备的变更或改进情况，8质量控制点执行情况：9尚未消除的缺陷及未消除原因：10验收意见和评价：11其他：不合格品报告处置单不合格品评审记录。

300MW机组发电机A级检修文件包1范围本指导书适用于300MW机组发电机A级检修工作2本指导书涉及的文件、技术资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

发电机使用说明书及技术图纸3安全措施3.1严格执行《电业安全工作规程》。

3.2电气工作票已许可, 发电机油水系统隔离,发电机本体热工相关测点已拆除。

3.3解体前确认各项安全措施已全部执行，脚手架经过验收合格，各种起重工具检验合格，具备工程开工条件。

3.4所有工作人员对技术交底、安全措施交底、安全组织措施交底、岗位分工、危险点分析及控制预防措施均已熟悉并确认签字。

3.5检修设备区域设置好临时围栏，地面铺好胶皮。

向汽机、热工等相关部门班组发出开始检修通知。

3.6现场和工具柜工具、零部件放置有序，行车起吊，必须有专业人员指挥、监护。

3.7所带的常用工具、量具应认真清点，绝不许遗落在设备内。

3.8起吊重物前检查起重工具是否符合载荷要求。

起吊重物时,下面严禁有人站立或行走，吊装区域设置围栏。

高处工作时,工作人员应系好安全带，并将安全带系在牢固可靠的地方。

3.9当天检修任务结束后一定要将检修所用临时照明电源断开。

3.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

3.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.12开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

4备品备件清单5现场准备及工器具5.1现场准备235.2工作准备☐ 检修作业现场地面按工作区域划分场地，属瓷砖地面全铺胶皮，做好作业区的物理隔离。

☐ 开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工作内容及危险点的控制措施，掌握本检修文件包全部内容。
