汽车制动原理 ppt课件

d.摩擦片外表面上埋头坑，孔深一般为摩擦片总厚度的2/3。
e.摩擦片铆接后与制动鼓贴合面积，应大于摩擦片总面积的 50%，贴合印痕应两端重中间轻，两端的贴合面积约为衬片总 长的1/3。
f.铆接时，应从制动蹄中部的两端依次铆紧铆钉，铆钉不允许 斜、松动。
精选ppt
33
(3)鼓式车轮制动器的调整
①车轮制动器的局部调整
调整凸轮等部件在制动鼓上的位置都是中心对称的。当汽年 前进制动时，两制动蹄都是助势蹄；当汽车倒退时，两蹄又 都是减势蹄，导致前进制动效能提高，倒退制动效能降低。
精选ppt
17
②双向助势平衡式车轮制动器
制动底板上所有固定元件、制动蹄、制动轮缸、回位弹簧等 都是成对地对称位置，两制动蹄的两端采用浮式支承，且支点 在周向位置浮动，用回位弹簧拉紧。
精选ppt
9
第二节 车轮制动器
精选ppt
10
一、鼓式车轮制动器
1.鼓式车轮制动器的结构与工作过程 根据制动时两制动蹄对制动鼓径向力的平衡状况，鼓式车轮 制动器又分为非平衡式、平衡式(单向助势、双向助势)和自动 增力式三种。
精选ppt
11
(1)非平衡式车轮制动器
①基本结构 制动底板用螺栓固定在后桥壳的凸缘上(前桥 茬转问节凸缘上)不能转动；其上部装有制动轮缸或凸轮，下 端装有两个偏心支承销。制动蹄下端圆孔活套在偏心支承销， 上端嵌入制动轮缸活塞凹糟中或顶靠在凸轮上;两制动蹄通过 回位弹簧紧压住轮缸活塞或凸轮；制动鼓与轮毂连接随着车 轮同步旋转。
f.将调整蜗杆轴拧松3~4响(约退回1/2~2/3圈)。这时用手转
动制动毂应能自由转动且与摩擦片无碰撞现象，但允许有轻 微的摩擦沙沙声。
g.用塞尺相应的规片检查制动鼓与制动蹄摩擦片间隙应符合 技术标准。同一端两蹄之差不大于0.1mm。通入压缩空气后， 制动气室推杆的行程为25mm ± 5mm，否则应重新调整。

数。
制动距离
指从驾驶员开始制动到车辆完全停 止所行驶的距离。它是评价汽车制
动性能的重要指标之一。
A
B
C
D
制动时方向稳定性
指车辆在制动过程中保持直线行驶或按预 定轨迹行驶的能力。它是评价汽车制动安 全性的重要指标之一。
制动力分配
指前后轴制动力分配的比例。合理的制动 力分配可以提高制动稳定性和制动效率。
产生压缩空气。
制动阀
控制压缩空气进入 制动气室的开关。
制动管路
连接各部件，传递 压缩空气。
气压制动系统优缺点分析
01
优点
02
结构简单，维护方便。
制动效能稳定，受环境影响小。
03
气压制动系统优缺点分析
• 适用于大型车辆和重载车辆。
气压制动系统优要空气压缩机和储气罐，占用空间较大 。
拆卸检查
对疑似故障部件进行拆卸检查 ，观察其磨损、变形等情况。
路试检测
在安全条件下进行路试，检测 制动系统的实际表现，进一步
确认故障。
故障排除措施和维修建议
制动失效排除
制动跑偏排除
制动拖滞排除
驻车制动失效排除
检查制动液泄漏情况并修复， 清洗或更换堵塞的管路，更换 磨损严重的制动蹄片等。
调整两侧车轮制动力至均衡， 调整轮胎气压至一致，检查并 修复悬挂系统故障等。
03
制动响应速度相对较慢。
04
在严寒地区，压缩空气可能结冰，影响制 动效果。
04
伺服制动系统与电子控制制动系 统
伺服制动系统组成及工作原理
组成
伺服制动系统主要由制动踏板、真空助力器、制动主缸、制动轮缸、制动器等组成。
工作原理
当驾驶员踩下制动踏板时，真空助力器提供助力，推动制动主缸内的活塞移动，使制动液压力升高。制动液通过 制动管路传递到各个制动轮缸，推动轮缸内的活塞移动，使制动器产生制动力矩，从而实现车辆减速停车。

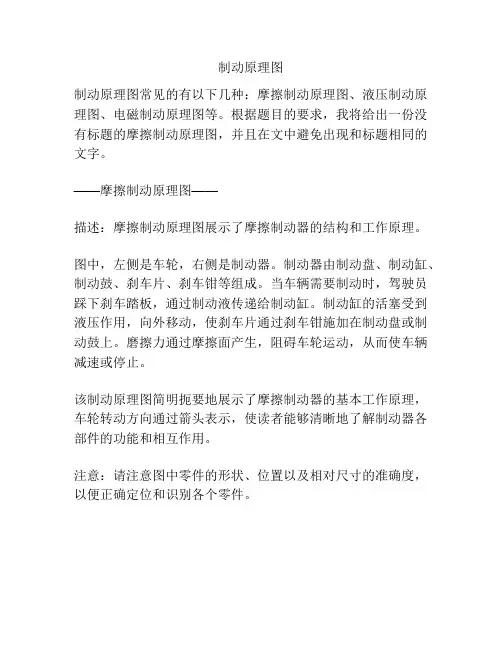

制动原理图
制动原理图常见的有以下几种：摩擦制动原理图、液压制动原理图、电磁制动原理图等。

根据题目的要求，我将给出一份没有标题的摩擦制动原理图，并且在文中避免出现和标题相同的文字。

——摩擦制动原理图——
描述：摩擦制动原理图展示了摩擦制动器的结构和工作原理。

图中，左侧是车轮，右侧是制动器。

制动器由制动盘、制动缸、制动鼓、刹车片、刹车钳等组成。

当车辆需要制动时，驾驶员踩下刹车踏板，通过制动液传递给制动缸。

制动缸的活塞受到液压作用，向外移动，使刹车片通过刹车钳施加在制动盘或制动鼓上。

磨擦力通过摩擦面产生，阻碍车轮运动，从而使车辆减速或停止。

该制动原理图简明扼要地展示了摩擦制动器的基本工作原理，车轮转动方向通过箭头表示，使读者能够清晰地了解制动器各部件的功能和相互作用。

注意：请注意图中零件的形状、位置以及相对尺寸的准确度，以便正确定位和识别各个零件。

领从蹄式制动器
（2）受力分析
在图式的结构实例中，轮缸中的两个活塞都可 在缸内轴向浮动，且两者直径相同。因此，制动时 两个活塞对两个制动蹄所加的促动力永远是相等的。 凡两蹄所受促动力相等的领从蹄式制动器，都可称 为等促动力制动器。
简 单 非 平 衡 式 制 动 器
由图可见，领蹄上的切向合力所造成的绕支点3的力矩与促动 力所造成的绕同一支点的力矩是同向的。所以力的作用结果 是使领蹄1在制动鼓上压得更紧，即力变得更大，从而力也 更大。这表明领蹄具有“增势”的作用。与此相反，切向合 力则使从蹄2有放松制动鼓，即有使本身减小的趋势，从动 蹄具有“减势”作用。 由于领蹄和从所受法向反力不等，在两蹄摩擦片工作面积相等 的情况下，领蹄摩擦片上的单位压力较大，因而磨损较严重。 为了使领蹄和从蹄的摩擦片寿命接近，有些领从蹄式制动器的 领蹄摩擦片的周向尺寸设计的较大。但是这样将使得两蹄摩擦 片不能互换，从而增加了零件种数和制造成本。 领从蹄式制动器的制动所受到的来自两蹄的法向力（数值 上分别等于力）不相平衡，则此二法向力之和只能由车轮的轮 毂轴承的反力来平衡。这就对轮毂轴承造成了附加径向载荷， 使其寿命缩短。凡制动鼓所受来自两蹄的法向力不能相互平衡 的制动器，均属非平衡式制动器。
第一制动蹄和第二制动蹄的下端分别浮支在浮动的顶杆的两端。
单向自增力式制动器
2）双向自增力式制动器
制动鼓正向和反向旋转时均能借蹄鼓间的摩擦起自增力作 用。它的结构不同于单向自增力式之处主要是采用双活塞 式制动轮缸4，可向两蹄同时施加相等的促动力FS。 制动鼓正向旋转时，前制动蹄1为第一蹄，后制动蹄3为第 二蹄；制动鼓反向旋转时则情况相反。由图可见，在制动 时，第一蹄只受一个促动力FS而第二蹄则有两个促动力FS 和Fs’，且Fs’＞FS。考虑到汽车前进制动的机会远多于 倒车制动，且前进制动时制动器工作负荷也远大于倒车制 动，故后蹄3的摩擦片面积做得较大。
