1. 学习指导及思考题1）学习要点1. 掌握液压传动的工作原理及组成。
2. 掌握气压传动系统的工作原理及组成。
3. 掌握液压传动和气压传动的特点。
4. 掌握液压元件的职能符号及规定。
5. 了解液压传动和气压传动的发展概况、应用情况及优、缺点。
6. 了解液压传动和气压传动的不同点。
2）填空题1.液压系统由动力元件、执行元件、控制元件、辅助元件四个主要组成部分。
2. 液压传动是以液压油为传动介质，依靠液体的压力能来传递动力。
3. 液压系统工作时外界负荷越大，所需油液的压力也越大，反之亦然，负载为零，系统压力为零。
4. 活塞或工作台的运动速度取决于单位时间通过节流阀进入液压缸中油液的体积，流量越大，系统的速度越大，反之亦然。
流量为零，系统速度为零。
5. 液压元件的职能符号只表示元件的职能、控制方式及外部接口，不表示元件的结构、参数及连接口的实际位置和元件的安装位置。
6. 液压传动系统的传动比比机械传动的大，传动效率比机械传动的低。
7. 液压传动系统可以实现无级调速，过载保护。
8. 液压传动系统单位质量输出功率大，传动均匀平稳。
9. 气压传动系统介质费用低廉，不会造成环境污染。
3）判断题1. 液压传动不易获得很大的力和转矩。
（×）2. 液压传动装置工作平稳，易于实现无级调速，但不能快速起动、制动和频繁换向。
(×)3.. 液压传动适宜在传动比要求严格的场合采用。
(×)4. 液压系统故障诊断方便、容易。
（×）5. 液压传动适宜于远距离传动。
（×）6. 气压传动能使气缸实现准确的速度控制和很高的定位精度。
（×）7. 液压及气压传动介质成本都很高。
（×）8. 液压传动可在高温下运行。
（×）9. 气压传动介质可以回收循环使用，故成本很低（×）4）选择题1. 液压系统的执行元件是（ C ）。
A．电动机 B.液压泵 C．液压缸或液压马达 D.液压阀2. 液压系统中，液压泵属于（ A ）。
液压气动练习题含答案液压与气动练习题一、判断题1.液压油的粘度随温度升高而增大。
（×)2．作用于活塞上的推力越大，活塞运动的速度就越快。
( ×)3．液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。
( √)4．液压系统工作时，液压阀突然关闭或运动部件迅速运动，常会引起液压冲击。
( √)5. 液压系统的工作压力决定于外负载。
( √)6. 单位时间内流过管路的液体体积称为流量。
( √)7. 限压式变量叶片泵的流量大小随定子的偏心量增大而减小。
( ×)8. 液压泵工作空间的容积由小增大而吸油，由大减小而压油。
( √)9. 双作用叶片泵的最大特点就是输出流量可以调节。
( ×)10. 液压泵工作时的压力就是其额定压力。
( ×)11. 柱塞泵是定量液压泵。
( ×)12. 液压泵工作空间的容积由大减小而吸油，由小增大而压油。
( ×)13. 双作用叶片泵的输出流量是不可以调节的。
( √)14. 液压泵的额定压力就是其工作时的压力。
( ×)15. 齿轮泵是定量液压泵。
( √)16. 双活塞杆液压缸因其作用面积相等，故往复运动速度相等。
( √)17. 调速阀是由定差减压阀和节流阀并联而成的。
( ×)18. 油箱的作用就是贮存液压油。
( ×)19. 在锁紧回路中，三位四通换向阀的中位机能可为H型。
( ×)20. 节流调速是通过改变变量泵的容积大小来实现的。
( ×)21. 调速阀是由定差减压阀和节流阀串联而成的。
( √)22．液压马达的实际输入流量大于理论流量。
( √)23．当液压缸的活塞杆固定时，其左腔通入压力油，则液压缸向左运动。
( √)24．单柱塞缸靠液压油能实现两个方向的运动。
( ×)25．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。
( ×)26．背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。
一、选择题1、流量连续性方程是质量守恒定律在流体力学中的表达形式，而伯努力方程是 A 在流体力学中的表达形式。
A. 能量守恒定律B. 动量定理C. 质量守恒定律D. 其他2、选择液压油时，主要考虑油液的 C 。
A. 密度B. 成分C. 粘度D. 颜色3、在变量泵的出口处与系统并联一溢流阀，其作用是 D 。
A. 溢流B. 稳压C. 调压D. 安全4、有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，则泵的出口压力为A 。
A. 5MPaB. 10MPaC. 15MPaD. 20MPa5、调速阀由 D 与节流阀串联组成。
A. 减压阀B. 差压式溢流阀C. 溢流阀D. 定差减压阀6、溢流阀作安全阀使用时，系统正常工作时其阀芯处于 B 状态。
A 全开B 全关C 半开半关D 不一定7、容积调速回路中， C 的调节为恒功率调节。
A. 变量泵—变量马达B. 变量泵—定量马达C. 定量泵—变量马达8、液压系统为防止液压冲击需设置 A 回路。
A泄压 B增压 C减压 D锁紧9、下列选项那个不属于油箱的功能 D 。
A. 储存工作介质B. 散热C. 分离油液中的空气D. 储存压力能10、液压泵单位时间内排出油液的体积称为泵的流量。
在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为 B 。
A. 实际流量B. 理论流量C. 额定流量11、液压系统中泵输出压力3Mp，阀门调定压力：溢流阀调5Mp,减压阀4Mp,减压阀输出端压力为 A 。
A 3MpB 4MpC 5MpD 0Mp12、单杆式液压缸有杆腔进油一般用于 C 。
A 快进B 工进C 快退D 停止运动13、如下绝对压力关系表达式是正确的 C 。
A.大气压-相对压力B.大气压-表压力C.大气压+相对压力D.相对压力-大气压二、填空题1、液压系统中的压力取决于负载，执行元件的运动速度取决于流量。
2、液压传动装置由动力元件、执行元件、控制元件和辅助元件四部分组成。
液压练习题（3）1.液压泵将机械能转变为液压油的（）；而液压缸又将这能量转变为工作机构运动的机械能。
A 电能B 动压能C 机械能D 压力能2.在静止的液体内部某一深度的一个点，它所受到的压力是（）。
A 向上的压力大于向下的压力B 向下的压力大于向上的压力C 各个方向的压力都相等3.机械效率值永远是（）A 大于1B 小于1C 等于1D 负数4.在一条很长的管中流动的液体，其压力是（）A 前大后小B 各处相等C 前小后大5.液压油流过不同截面积的通道时，各个截面积的（）是与通道的截面积成反比的。
A 流量B 流速C 压力6.当液压缸的截面积一定时，液压缸（或活塞）的运动速度取决于进入液压缸的液体的（）A 流速B 压力C 流量D 功率7.当液压缸活塞所受的外力一定时，活塞的截面积越大，其所受的压力就（）A 越大B 越小C 不变8.液压传动系统中的功率等于（）A 速度乘作用力B 压力乘流量C 作用力乘流量9.在管道中流动的液压油，其流量是（）A 流速乘截面积B 压力乘作用力C 功率乘面积10.水压机的大活塞上所受的力，是小活塞受力的50倍，则大活塞截面积是小活塞截面积的（）倍，小活塞对水的压力与通过水传给大活塞的压力比是1：1。
A 50B 100C 20011．水压机的大小活塞直径之比是10：1，那么，大活塞所受的力是小活塞所受力的100倍。
如果大活塞上升2mm，则小活塞被压下的距离是（）mm。
A 200B 50C 10 D2012.拖动液压泵工作的电机功率应比液压泵输出功率（）A 相等B 小些C 大些13.三类泵中容积效率最低的为（）A 齿轮泵B 叶片泵C 柱塞泵14.液压马达是液压系统中的（）A 动力元件 B 执行元件 C 控制元件15.液压泵的工作压力决定于（）A 流量B 负载C 流速16.齿轮泵一般适用于（）A 低压B 中压C 高压17.轴向柱塞泵一般适用于（）A 低压B 中低压C 中高压18.YBP型单向限压式变量泵的工作压力小于限定压力时，泵的输出流量为（）A 最大B 最小C 零19.叶片式液压马达的叶片安装是（）A 径向B 向前倾斜C 向后倾斜20 某液压系统中，液压泵的额定压力为 2.5MPa，则该系统的工作压力应（）2.5MPa。
液压与气动练习题一、判断题1.液压油的粘度随温度升高而增大。
（× )2．作用于活塞上的推力越大，活塞运动的速度就越快。
( × )3．液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。
( √ )4．液压系统工作时，液压阀突然关闭或运动部件迅速运动，常会引起液压冲击。
( √ )5. 液压系统的工作压力决定于外负载。
( √ )6. 单位时间内流过管路的液体体积称为流量。
( √ )7. 限压式变量叶片泵的流量大小随定子的偏心量增大而减小。
( × )8. 液压泵工作空间的容积由小增大而吸油，由大减小而压油。
( √ )9. 双作用叶片泵的最大特点就是输出流量可以调节。
( × )10. 液压泵工作时的压力就是其额定压力。
( × )11. 柱塞泵是定量液压泵。
( × )12. 液压泵工作空间的容积由大减小而吸油，由小增大而压油。
( × )13. 双作用叶片泵的输出流量是不可以调节的。
( √ )14. 液压泵的额定压力就是其工作时的压力。
( × )15. 齿轮泵是定量液压泵。
( √ )16. 双活塞杆液压缸因其作用面积相等，故往复运动速度相等。
( √ )17. 调速阀是由定差减压阀和节流阀并联而成的。
( × )18. 油箱的作用就是贮存液压油。
( × )19. 在锁紧回路中，三位四通换向阀的中位机能可为H型。
( × )20. 节流调速是通过改变变量泵的容积大小来实现的。
( × )21. 调速阀是由定差减压阀和节流阀串联而成的。
( √ )22．液压马达的实际输入流量大于理论流量。
( √ )23．当液压缸的活塞杆固定时，其左腔通入压力油，则液压缸向左运动。
( √ )24．单柱塞缸靠液压油能实现两个方向的运动。
( × )25．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。
液压与气动练习题一、判断题1.液压油的粘度随温度升高而增大。
（×)2．作用于活塞上的推力越大，活塞运动的速度就越快。
(×)3．液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。
(√) 4．液压系统工作时，液压阀突然关闭或运动部件迅速运动，常会引起液压冲击。
(√)5.液压系统的工作压力决定于外负载。
(√)6.7.8.9.10.11.12.13.14.15.(√)(×)(×)H型。
(×)(×)(√)22．液压马达的实际输入流量大于理论流量。
(√)23．当液压缸的活塞杆固定时，其左腔通入压力油，则液压缸向左运动。
(√)24．单柱塞缸靠液压油能实现两个方向的运动。
(×)25．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。
(×) 26．背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。
(√) 27．在用顺序阀实现顺序动作回路中，顺序阀的调整压力应比先动作液压缸的最高压力低。
(×)28．液控单向阀有控制油时正向导通，反向截止。
(×)29.过滤器的滤孔尺寸越大，精度越高。
(×)30．纸芯式过滤器比烧结式过滤器的耐压高。
(×)31．某液压系统的工作压力为14MPa，可选用量程为16MPa的压力计来测量压力。
(×) 32．空气压缩机生产的压缩空气能直接用于气压系统中。
(×)33．在气压传动中，其换向阀的出口应安装消声器。
(×)34．气动减压阀可以控制其进口的压力基本恒定。
(×)1.A．绝对压力B2.A．成正比B3.A．溢流阀B4.5.B。
C．三倍B。
C．相同7.,应C。
C．锁紧回路8.当用一个液压泵驱动的几个工作机构需要按一定的顺序依次动作时,应采用C。
A．方向控制回路B．调速回路C．顺序动作回路9.在旁油路节流调速回路中，为使液压缸活塞杆运动减慢，节流阀的开口度应A。
11、（判断题）停气与降压作业时间宜避开用气高峰和恶劣天气。
参考答案：正确12、（判断题）《在用工业管道定期检验规程》规定缺陷严重，难以或无法修复；无修复价值或修复后仍难以保证安全使用的压力管道，应定为4级。
参考答案：正确13、（判断题）指操作人员工作地点系指工人为观察和管理生产过程而经常或定时停留的地点。
参考答案：正确14、（判断题）埋地燃气管道的事故一般分为三类：泄漏、穿孔和破裂。
参考答案：正确15、（判断题）《压力管道使用登记管理规则》规定：压力管道使用登记程序包括申请、受理、审查和发证。
参考答案：正确16、（判断题）考试机构不能对申请人是否符合报考条件进行审查。
参考答案：错误17、（判断题）按照阀芯在开启时的提升高度，安全阀可分为微启式和全启式两种。
参考答案：正确18、（判断题）《特种设备安全监察条例》规定，特种设备作业人员作业过程中发现事故隐患不报告的，应该由使用单位给予批评教育、处分。
参考答案：正确19、（判断题）当事人故意破坏、伪造事故现场、毁灭证据、未及时报告事故等致使事故责任无法认定的，当事人应当承担全部责任。
参考答案：正确20、（判断题）热水热力网的补水点应视具体情况设定，当系统设两处及两处以上补水点时，每处补水点的补水压力应符合水压图的要求。
参考答案：正确21、（判断题）操作人员进行巡回检查时应随身携带检查工具，如板手、抹布等。
参考答案：正确22、（判断题）在用压力管道的设计、安装、使用不符合有关法规和标准要求的，应定为4级报废。
参考答案：错误23、（判断题）天然气火灾的灭火方法有：冷却灭火、稀释灭火、破坏火焰稳定性灭火、燃烧抑制灭火、断源灭火等多种方法。
参考答案：正确24、（判断题）公称通径是指与制造尺寸有关的一个圆整数值，为引用方便，做统一规定，不适用于计算。
参考答案：正确25、（判断题）压力管道安全保护装置的运行检查可与在线检验同时进行。
参考答案：正确26、（判断题）热力管道通行地沟的通道净宽不宜小于0.7m。

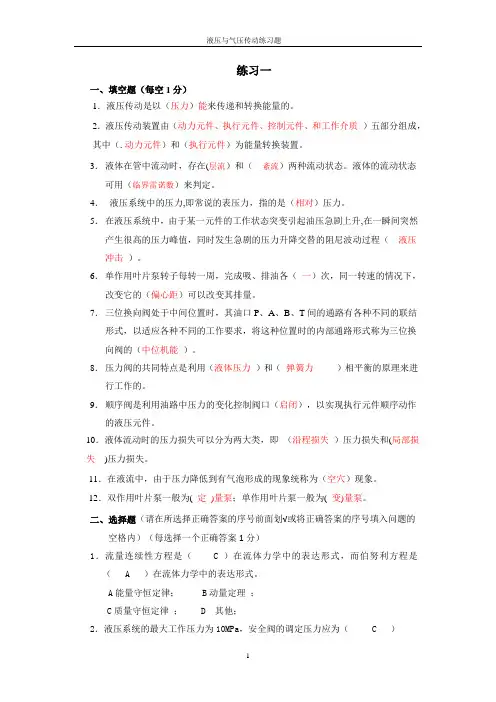

练习一一、填空题（每空1分）1．液压传动是以（压力）能来传递和转换能量的。
2．液压传动装置由（动力元件、执行元件、控制元件、和工作介质）五部分组成，其中（.动力元件）和（执行元件）为能量转换装置。
3．液体在管中流动时，存在(层流）和（紊流）两种流动状态。
液体的流动状态可用（临界雷诺数）来判定。
4．液压系统中的压力,即常说的表压力，指的是（相对）压力。
5．在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程（液压冲击）。
6．单作用叶片泵转子每转一周，完成吸、排油各（一）次，同一转速的情况下，改变它的（偏心距）可以改变其排量。
7．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。
8．压力阀的共同特点是利用（液体压力）和（弹簧力）相平衡的原理来进行工作的。
9．顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行元件顺序动作的液压元件。
10．液体流动时的压力损失可以分为两大类，即（沿程损失）压力损失和(局部损失)压力损失。
11．在液流中，由于压力降低到有气泡形成的现象统称为（空穴）现象。
12．双作用叶片泵一般为( 定)量泵；单作用叶片泵一般为( 变)量泵。
二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内）（每选择一个正确答案1分）1．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。
A能量守恒定律； B动量定理；C质量守恒定律； D 其他；2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（ C ）A)等于10MPa；B)小于10MPa；C)大于10MPa3．（ A ）叶片泵运转时，存在不平衡的径向力；（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。
湖南工院年学期液压与气动技术课程练习测试卷共4 页第1 页共 4 页第 2 页5、压力阀的共同特点是利用 和 相平衡的原理来进行工作的。
6、请在图形下方填写换向阀的名称。
（ ）（ ） （ ） （ ） （ ） （ ） （ ） 四、作图（设计）题（共24分） 利用两个气缸的交替伸缩将圆柱塞两个、两个地送到加工机上进行加工。
启动前气缸1A1活塞杆完全缩回，气缸2A1活塞杆完全伸出，挡住圆柱塞，避免其滑入加工机。
按下启动按钮后，气缸1A1活塞杆伸出，同时气缸2A1活塞杆缩回，两个圆柱塞滚入加工机中。
2s 后气缸1A1缩回，同时气缸 共 4 页第 3 页 2A1伸出，一个工作循环结束。
为保证后两个圆柱塞只有在前两个加工完毕后才能滑入加工机，要求下一次的启动只有在间隔55后才能开始。
系统通过一个手动按钮启动，并用一个定位开关来选择工作状态是单循环还是连续循环。
采用纯气控方式完成上述功能，请补全完成下列气动控制回路图。
学院 班 级 姓 名 学 号 命题教师 教研室负责人 系负责人试卷类型………………………………………密封线………………………………………密封线………………………………………五、分析题（每空1分，共16分） 搭建能实现快进和工作进给的差动连接调速回路，实现功能如下：按下SB2→活塞杆快速向右运动（快进）→活塞杆右行速度变慢（工进）→活塞杆退回→原位停止。
液压回路和电气控制回路如下图所示，请填写电磁铁动作顺序表。
电磁铁动作顺序表 工况 1YA 2YA 3YA 快进 工进 快退 原位停止 （电磁铁线圈，若得电则在对应方格中填写“+”，不得电则填写“-”） 共 4 页第 4 页 学院 班 级 姓 名 学 号 命题教师 教研室负责人 系负责人试卷类型 ………………………………………密封线………………………………………密封线………………………………………。
练习题1、如图，溢流阀的调定压力分别为：P Y1=6MPa，P Y2=4.5MPa，泵出口处的负载阻力无限大，如不计管道损失和调压偏差，问：（1）、换向阀下位接入回路时，泵的工作压力是多少？如溢流阀阻尼小孔所产生的压差忽略不计，A、B、C三点处的压力是否相等？（2）、换向阀上位接入回路时，泵的工作压力是多少？A、B、C三点处的压力又是多少？2、如图，已知两液压缸的活塞面积相同，且为A=20cm2，但负载分别为F1=8000N，F2=4000N，如溢流阀的调整压力为P Y=4.5Mpa。
试分析减压阀压力调整值分别为1MPa、2MPa、4MPa时，两液压缸的动作情况。
3、如图所示，如果液压缸两腔的面积A1=100cm2，A2=40cm2，泵的供油量q=40L/min，液压缸输出推力为12000N，所有损失均忽略不计，试求：1）液压缸的供油压力p（MPa）；2）差动快进管内允许流速为4m/s管径d应选多大（mm）？4、如图所示系统，若不计管路压力损失时，液压泵的出口压力为多少？5、图中溢流闸的调定压力为5Mpa，减压阀的调定压力为2.5Mpa，设缸的无杆腔面积A=50cm2,液流通过单向阀和非工作状态减压阀的压力损失分别为0.2Mpa和0.3Mpa。
试问：当负载为0、7.5KN、和30kN时：1）缸能否移动？2）A、B、C各点的压力数值各为多少？6、如图所示的回路，知液压缸无杆腔面积A1=100cm2，有杆腔的有效面积均为A2=50cm2，当最大负载为F1=14x103N，F2=4250N，背压P=1.5x105Pa，节流阀2的压差△p=2x105Pa时，试问：A、B、C个点的压力（忽略管路损失）？7、如图所示的液压系统，两液压缸无杆的有效面积为A1=A2=100x10-4m2，缸Ⅰ运动时的负载F=3.5x104N，缸Ⅱ运动时的负载为零，不计摩擦阻力、惯性力和管路损失。
溢流阀、顺序阀和减压阀的调整压力分别为4.0Mpa，3.0Mpa和2.0Mpa。
液压传动习题及解答1、典型的气压传动系统由: 气压发生装置、执行元件、控制元件、辅助元件四个部分组成。
2、一部完整的机器一般主要由三部分组成，即原动机传动机工作机3、传动机构通常分为机械传动、电气传动、流体传动。
1、蓄能器的作用是将液压系统中的压力油存起来，在需要的时候又重新放出。
13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。
（内摩擦力，小，大）6、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。
（机械能，液压能，压力油；液压能，机械能，转矩，转速）19、双作用叶片泵通常作（）量泵使用，单作用叶片泵通常作（）量泵使用。
（定，变）20、轴向柱塞泵改变（）的倾角可改变（）和（）。
（斜盘，排量，流量）34、溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为（），当溢流阀进口压力等于调整压力时，溢流阀阀口是（），溢流阀开始（）。
（关闭、0、开启、溢流）38、在液压流动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为（）。
（气穴现象）41、液压控制阀按其用途可分为（）、（）和（）三大类，分别调节、控制液压系统中液流的（）、（）和（）。
（压力控制阀、流量控制阀、方向控制阀、压力、流量、方向）42、节流调速回路按节流阀的位置不同可分为（）节流调速、（）节流调速和（）节流调速回路三种。
（进油路、回油路、旁油路）46、外啮合齿轮泵的（）、（）、（）是影响齿轮泵性能和寿命的三大问题。
（困油现象、径向不平衡力、泄漏）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。
（压力继电器55、理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有（）、（）和（）三种形式的能量，在任意截面上这三种能量都可以（），但总和为一定值。
（比压能、比位能、比动能、相互转化）59、液压控制阀是液压系统中控制油液（）、（）及流动方向的元件。
液压与气压传动阶段练习一液压传动的基本知识与流体力学基础一、思考题1、简述液压传动的定义，并说明液压传动系统的组成以及各部分的主要作用。
2、什么叫做液体的粘性？试说明常用粘度的表示方法及其单位，并说明液体粘性随液体压力和温度的变化关系。
3、液体的压力的定义是什么？请说明压力的单位以及三种表达方式。
4、简述理想液体和稳定(定常)流动的概念。
5、液体在管路中的流动有哪两种基本型态？简述它们的基本特征以及判别它们的方法。
6、液压系统中，液体的压力损失分为哪几类？请说明各类压力损失分别产生在什么情况下。
二、计算题1、如下图1所示，液压千斤顶柱塞的直径D=34mm，活塞的直径d=13mm，杠杆的长度如图中所示。
试问在杠杆端应加多大的力F才能将重力W为5×104N的重物顶起？图12、如下图2所示，液压缸内径D=120mm，柱塞直径d=80mm，负载F=50kN。
若不计液压油自重及柱塞或缸体重量，求在a、b两种情况下液压缸内的液体压力。
图23、某压力控制阀如图3所示，当p1=6MPa时，压力阀开启。
若d1=10mm，d2=15mm，p2=0.5MPa，试求：(1) 弹簧的预紧力F s；(2) 当弹簧刚度k=10N/mm时，弹簧的预压缩量x(预紧力不变)；图34、如图4所示，油管水平放置，截面1-1、2-2处的内径分别为d1=5mm、d2=20mm，在管内流动的油液密度ρ=900kg/m3，运动粘度ν=20mm2/s。
若不计油液流动的能量损失，试问：(1) 截面1-1和2-2哪一处的压力较高？为什么？；(2) 若管内通过流量q=30L/min，求两截面之间的压力差Δp；图45、如图5所示，一股在大气中的射流流量为q，以速度v射到与射流中心线成角的平板A后，射流分成两股，两股射流流量为q1和q2，取动量修正系数等于1。
试求垂直作用于平板A上的力F。
图56、某液压系统由液压泵、液压马达和中间管路所组成，如图6所示。
第一章练习题1．液体传动有哪两种形式，它们的主要区别是什么?答：以流体为工作介质进行传动的方式为流体传动，流体传动可分成液体传动和气体传动两种传动形式。
用气体作为工作介质进行能量传递的传动方式称为气压传动，包括燃气和蒸汽。
用液体作为工作介质进行能量传递的传动方式称为液体传动。
按照其工作原理的不同，液体传动又可分为液压传动和液力传动两种形式。
前者是以液体的压力能进行工作的，也称容积式液压传动，后者是利用液体的动能进行工作的，称之为液力传动。
2．液压传动系统由哪几部分组成，各组成部分的作用是什么？答：液压传动系统大体上由以下四部分组成：⑴动力装置动力装置是指能将原动机的机械能转换成液体压力能的装置，它是液压与气压传动系统的动力源。
其作用是为液压传动系统提供压力油；⑵控制调节装置它包括各种阀类元件，其作用是控制工作介质的流动方向、压力和流量，以保证执行元件和工作机构按要求工作。
⑶执行元件执行元件指油缸、液压马达，是将压力能转换为机械能的装置，其作用是在工作介质的作用下输出力和速度(或转矩和转速)，以驱动工作机构做功。
⑷辅助装置除以上装置以外的其它元器件都称为辅助装置，如油箱、过滤器、蓄能器、冷却器、分水滤气器、油雾器、消声器、管件、管接头以及各种信号转换器等。
它们是一些对完成主运动起辅助作用的元件，在系统中也是必不可少的，对保证系统正常工作有着重要的作用。
工作介质工作介质指传动液体或传动气体，在液压传动系统中通常称为液压油液，在气压传动系统中通常指压缩空气。
3．液压传动的主要优缺点是什么？答：液压传动的特点主要有以下几方面：(1)与电动机相比，在同等体积下，液压装置能产生更大的动力，也就是说，在同等功率下，液压装置的体积小、重量轻、结构紧凑，即它具有大的功率密度或力密度，力密度在这里指工作压力。
(2)液压装置容易做到对速度的无级调节，而且调速范围大，并且对速度的调节还可以在工作过程中进行。
(3)液压装置工作平稳，换向冲击小，便于实现频繁换向。
【1】 2-4什么是压力？压力有哪几种表示法？液压系统的工作压力与外界负载有什么关系？ 答：（1）液体单位面积上的法向力（2）绝对压力、相对压力（真空度） （3）工作压力由外界负载决定【2】 2-12如图液压泵的流量q=60L/min ，吸油管的直径d=25mm,管长l=2m,滤油器的压力降为0.01MPa(不计其他局部损失)。
油液运动粘度为142mm 2/s,密度为900kg/m 3,空气分离压为0.04MPa.求泵的最大安装高度Hmax?解：如图取1-1、2-2界面为控制面，按流线方向列能量方程有：)(696.1412988.9204.2240000)(412983129810000)(31298204.2900025.0235975222320359)/(1042.1025.004.2)/(04.2)(025.0)/(1044,022max 2222242332212222211m h h p p p p p p v d l p s m d v R s m m s m d q v v p gh v p v p a a l a l e a≈⇒++⨯+==+=∆+∆=∆∴=⨯⨯⨯=⋅=∆=⇒⇒=⨯⨯===⋅⨯===∆+++=+∑-∑ρρρρλανππραραρζ代入方程有：又管内为层流其中：[1] 3-3提高齿轮泵的工作压力需解决的关键问题是什么？答：径向不平衡力、泄漏[2] 3-7限压式变量泵有何特点？适用于什么场合？用何方法来调节其流量—压力曲线形式？答：（1）具有限压保护作用，流量与系统相适应（2）适用于速度变化较大的系统（3）调节流量调节螺钉可改变流量最大值，调节F S的大小可使BC左右平移，调节K S 可改变BC断斜率。
[3] 3-10当泵的额定压力和额定流量为已知时，试说明图中各工况泵的工作压力（管路压力损失除图c为△p外，其余均忽略不计）答：图a中泵的工作压力为0；图b中泵的工作压力为F/A; 图c中泵的工作压力为△p；图d中泵的工作压力为0[1] 4-1图示三种结构形式的液压缸，直径分别为D ，d ，如进入缸的流量为q ，压力为p ，分析各缸产生的推力、速度大小以及运动的方向。
考试前考题综合练习一、填空1.蓄能器在液压系统中常用在以下几种情况：短时间内大量供油；吸收液压冲击和压力脉冲；维持系统压力。
2.齿轮泵结构上主要有三方面存在的问题，分别是泄漏；径向不平衡力；困油现象。
3.单作用叶片泵转子每转一周，完成吸、排油各 1 次，同一转速的情况下，改变它的偏心距可以改变其排量。
4.压力阀的共同特点是利用油液压力和弹簧力相平衡的原理来进行工作的。
5.顺序阀是利用油路中压力的变化控制阀口启闭，以实现执行元件顺序动作的液压元件。
6.理想流体是指假想的无粘性、不可压缩的液体。
7.调速阀由定差减压阀和节流阀串联而成。
8.当温度升高时，液压油的粘度降低，当压力升高时，液压油的粘度增大。
9.背压阀的作用是使液压缸回路中具有一定压力，保证运动部件工作平衡；说出至少能作为背压阀使用的三种阀节流阀、溢流阀、顺序阀。
(回答出三种即可)10.泵控马达容积调速的方式通常有定量泵和变量马达、变量泵和定量马达、变量泵和变量马达三种形式，其中变量泵和定量马达为恒扭矩调速。
11.液压缸中存在空气时，会使液压缸产生爬行或振动。
为此，液压缸上要设置排气装置。
12.压力控制阀按其用途不同，可分为溢流阀、减压阀、顺序阀和压力继电器四种基本形式，其符号各是。
13.液压系统利用液体的_ 压力能来传递动力。
14.调速回路主要有节流调速回路、容积调速回路、容积节流调速回路三种。
15.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为液压冲击。
16.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。
17.液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。
（层流；紊流；雷诺数）18.由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。
压力阀练习题
一、填空题
1、在液压系统中，控制或利用压力的变化来实现某种动作的阀称为压力控制阀。
这类阀的共同点是利用作用在阀芯上的液压力和弹簧力相的原理来工作的。
按用途不同，可分、、和压力继电器等。
2、根据溢流阀在液压系统中所起的作用，溢流阀可作、、和背压阀使用。
3、先导式溢流阀是由和两部分组成，前者控制，后者控制。
4、减压阀主要用来液压系统中某一分支油路的压力，使之低于液压泵的供油压力，以满足执行机构的需要，并保持基本恒定。
减压阀也有式减压阀和式减压阀两类，式减压阀应用较多。
5、减压阀在油路、油路、润滑油路中应用较多。
6、阀是利用系统压力变化来控制油路的通断，以实现各执行元件按先后顺序动作的压力阀。
7、压力继电器是一种将油液的信号转换成信号的电液控制元件。
二、判断题
（）1、溢流阀通常接在液压泵出口的油路上，它的进口压力即系统压力。
（）2、溢流阀用作系统的限压保护、防止过载的场合,在系统正常工作时,该阀处于常闭状态。
（）3、压力控制阀基本特点都是利用油液的压力和弹簧力相平衡的原理来进行工作的。
（）4、液压传动系统中常用的压力控制阀是单向阀。
（）5、溢流阀在系统中作安全阀调定的压力比作调压阀调定的压力大。
（）6、减压阀的主要作用是使阀的出口压力低于进口压力且保证进口压力稳定。
（）7、利用远程调压阀的远程调压回路中，只有在溢流阀的调定压力高于远程调压阀的调定压力时，远程调压阀才能起调压作用。
三、选择题
1、溢流阀的作用是配合泵等，溢出系统中的多余的油液，使系统保持一定的（）。
A、压力 B. 流量 C. 流向 D.清洁度
2、要降低液压系统中某一部分的压力时，一般系统中要配置（）。
Ａ．溢流阀Ｂ．减压阀Ｃ．节流阀Ｄ．单
向阀
3、（）是用来控制液压系统中各元件动作的先后顺序的。
Ａ、顺序阀Ｂ、节流阀Ｃ、换向阀
4、在常态下，溢流阀（）、减压阀（）、顺序阀（）
A、常开
B、常闭
5、压力控制回路包括（）。
A、卸荷回路
B、锁紧回路
C、制动回路
6、将先导式溢流阀的远程控制口接了回油箱，将会发生（）问题。
A、没有溢流量；
B、进口压力为无穷大；
C、进口压力随负载增加而增加；
D、进口压力调不上去。
7、液压系统中的工作机构在短时间停止运行，可采用（）以达到节省动力损耗、减少液压系统发热、、延长泵的使用寿命的目的。
A、调压回路；
B、减压回路；
C、卸荷回路；
D、增压回路。
8、调速阀是组合阀，其组成是（）。
A．可调节流阀与单向阀串联B．定差减压阀与可调节流阀并联
C．定差减压阀与可调节流阀串联D．可调节流阀与单向阀并联
9、为防止立式安装的执行元件及和它连在一起的负载因自重而下滑，常采用（）。
A、调压回路；
B、卸荷回路；
C、背压回路；
D、平衡回路。
10、液压传动系统中常用的压力控制阀是（）。
A、换向阀；
B、溢流阀；
C、液控单向阀。
11、一级或多级调压回路的核心控制元件是（）。
A. 溢流阀
B. 减压阀
C. 压力继电器
D. 顺序阀。
12．当减压阀出口压力小于调定值时，____ ____起减压和稳压作用。
A．仍能B．不能C．不一定能D．不减压但稳压。
