cad怎样给平面图地面填充地砖

CAD绘图中的图形填充技巧与规范在CAD制图中，图形填充是一项非常重要的技能。

正确地使用填充可以使绘图更加清晰、易读，并且提高了图形的可视化效果。

在本文中，我们将介绍一些CAD绘图中的图形填充技巧与规范，以帮助读者更好地运用这一技能。

1. 选择合适的填充样式CAD软件通常提供了多种填充样式供用户选择。

在选择填充样式时，我们需要根据绘图的需要来进行选择。

比如，对于草地或树木等自然环境的绘制，可选择相应的填充样式来表示草地或树木的纹理。

对于建筑物或结构的绘制，可使用不同的填充样式来表示不同的材料，如砖石或木材。

2. 调整填充比例填充比例是指填充图案在绘图中的大小。

当图形较小时，填充比例可以设置得更小以使填充更加细致。

而在大型图形中，填充比例可以设置得更大，以便填充面积更快速地显示出来。

3. 控制填充的透明度在某些情况下，我们可能希望填充图案透明度较高，以使底下的线条或文字能够清晰可见。

CAD软件通常提供了调整填充透明度的选项，我们可以根据需要来设置填充的透明度。

4. 限制填充的范围在一些绘图中，我们可能只需要对图形的一部分进行填充，而不是整个图形。

在这种情况下，我们可以使用CAD软件提供的“断续线”或“控制点”等选项来限制填充的范围。

这样可以使填充更加精确，并且减少绘图的复杂性。

5. 遵循规范进行图形填充在CAD制图中，每个行业和领域都有一套特定的规范和标准。

为了确保绘图的一致性和标准化，我们应该了解并遵循相应的规范。

例如，对于建筑绘图，填充的使用应符合建筑设计规范，以便图纸可以被其他设计师或承包商正确理解。

6. 检查填充的清晰度在填充图形后，我们应该仔细检查填充的清晰度。

填充图案应该清晰可辨，并且不应该有多余的填充，以免影响整体的可视化效果。

7. 使用自定义填充图案CAD软件通常会提供一些预设的填充图案供用户选择，但在某些情况下，我们可能需要使用自定义的填充图案。

这时，我们可以根据需要创建自己的填充图案，并将其导入到CAD软件中进行使用。

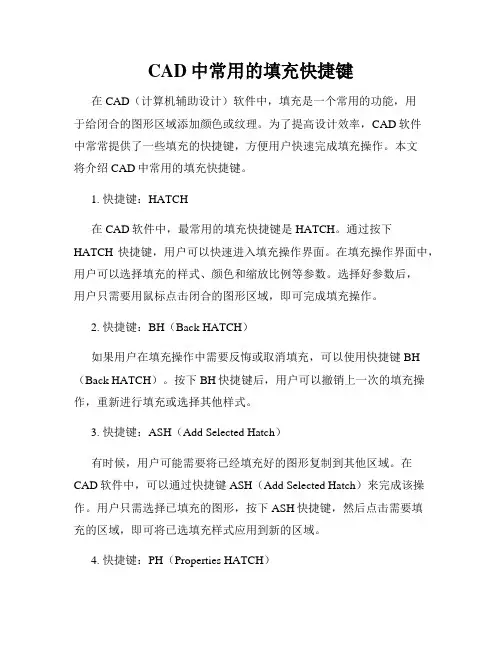

CAD中常用的填充快捷键在CAD（计算机辅助设计）软件中，填充是一个常用的功能，用于给闭合的图形区域添加颜色或纹理。

为了提高设计效率，CAD软件中常常提供了一些填充的快捷键，方便用户快速完成填充操作。

本文将介绍CAD中常用的填充快捷键。

1. 快捷键：HATCH在CAD软件中，最常用的填充快捷键是HATCH。

通过按下HATCH快捷键，用户可以快速进入填充操作界面。

在填充操作界面中，用户可以选择填充的样式、颜色和缩放比例等参数。

选择好参数后，用户只需要用鼠标点击闭合的图形区域，即可完成填充操作。

2. 快捷键：BH（Back HATCH）如果用户在填充操作中需要反悔或取消填充，可以使用快捷键BH （Back HATCH）。

按下BH快捷键后，用户可以撤销上一次的填充操作，重新进行填充或选择其他样式。

3. 快捷键：ASH（Add Selected Hatch）有时候，用户可能需要将已经填充好的图形复制到其他区域。

在CAD软件中，可以通过快捷键ASH（Add Selected Hatch）来完成该操作。

用户只需选择已填充的图形，按下ASH快捷键，然后点击需要填充的区域，即可将已选填充样式应用到新的区域。

4. 快捷键：PH（Properties HATCH）在填充操作中，用户可能需要修改已经填充的图形的颜色、样式或其他属性信息。

为了方便用户进行修改，CAD软件中提供了PH （Properties HATCH）快捷键。

按下PH快捷键后，用户可以进入填充属性编辑界面，通过修改参数来更改填充的颜色、样式等属性信息。

5. 快捷键：CH（Create Hatch Boundary）有时候，用户可能需要创建新的填充边界，以便进行填充操作。

在CAD软件中，可以通过快捷键CH（Create Hatch Boundary）来创建新的填充边界。

按下CH快捷键后，用户可以用鼠标点击图形的边界点，形成闭合的边界线，然后再进行填充操作。

CAD中的图案填充与填充比例技巧在CAD软件中，图案填充是一项非常常见且有用的功能。

通过图案填充，我们可以为不同的物体添加纹理、花纹或其他图案，以增强其视觉效果。

同时，调整图案填充的填充比例也是一项关键的技巧，可以使物体的表现更加精细和逼真。

本文将介绍CAD中图案填充和填充比例的使用技巧，帮助读者在使用CAD软件时更加得心应手。

首先，要为一个物体添加图案填充，首先需要选择合适的图案。

CAD软件通常会提供一些常用的图案填充样式，如网格、砖形、方格等。

在CAD软件的工具栏中，我们可以找到相关的图案填充工具。

选择好合适的填充工具后，我们需要指定填充的区域。

在CAD软件中，有几种方式可以指定填充的区域，包括选择闭合的物体边界、选择线性边界或手动绘制边界等。

根据具体情况选择合适的方式，并按照软件的指引进行操作。

当选择了图案填充的区域后，需要进行填充比例的调整。

填充比例是指图案的大小相对于填充区域的比例。

例如，填充比例为50%，表示图案的大小只占填充区域的一半。

填充比例的调整对于展示物体的细节和效果非常重要。

在CAD软件中，我们可以通过以下几种方式来调整填充比例。

第一种方式是输入具体的填充比例数值。

在CAD软件的属性编辑器中，我们可以找到填充的比例选项，并输入我们想要的数值。

这种方式比较直接，对于熟悉数值的用户来说非常简便。

第二种方式是使用填充比例调节工具。

在CAD软件的工具栏中，我们可以找到一个类似滑块的工具，可以通过拖动滑块来调整填充比例。

这种方式相对来说更加直观和方便，可以根据实际需求快速改变填充的比例。

第三种方式是使用鼠标操作来调整填充比例。

在CAD软件中，我们可以通过鼠标进行手动调整，以达到想要的填充比例。

具体的操作方式是：选择填充区域后，按住鼠标左键不放，同时按住键盘上的Ctrl 键，并上下拖动鼠标，即可实现填充比例的调整。

这种方式相对来说较为灵活，可以根据个人需要进行微调。

除了调整填充比例外，CAD软件还提供了其他一些关于图案填充的相关选项，以满足不同的需求。

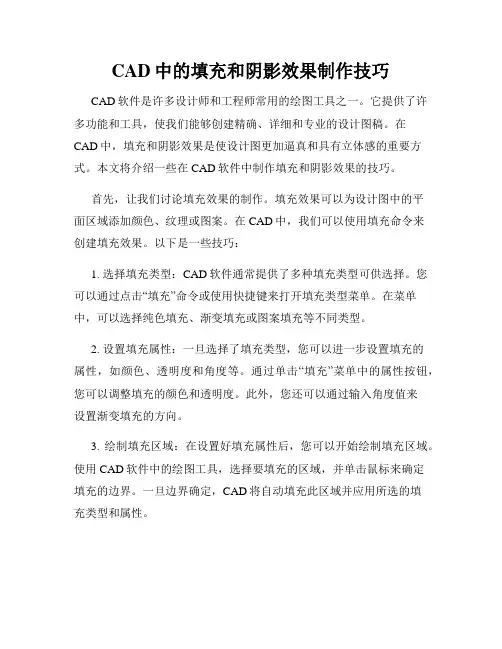

CAD中的填充和阴影效果制作技巧CAD软件是许多设计师和工程师常用的绘图工具之一。

它提供了许多功能和工具，使我们能够创建精确、详细和专业的设计图稿。

在CAD中，填充和阴影效果是使设计图更加逼真和具有立体感的重要方式。

本文将介绍一些在CAD软件中制作填充和阴影效果的技巧。

首先，让我们讨论填充效果的制作。

填充效果可以为设计图中的平面区域添加颜色、纹理或图案。

在CAD中，我们可以使用填充命令来创建填充效果。

以下是一些技巧：1. 选择填充类型：CAD软件通常提供了多种填充类型可供选择。

您可以通过点击“填充”命令或使用快捷键来打开填充类型菜单。

在菜单中，可以选择纯色填充、渐变填充或图案填充等不同类型。

2. 设置填充属性：一旦选择了填充类型，您可以进一步设置填充的属性，如颜色、透明度和角度等。

通过单击“填充”菜单中的属性按钮，您可以调整填充的颜色和透明度。

此外，您还可以通过输入角度值来设置渐变填充的方向。

3. 绘制填充区域：在设置好填充属性后，您可以开始绘制填充区域。

使用CAD软件中的绘图工具，选择要填充的区域，并单击鼠标来确定填充的边界。

一旦边界确定，CAD将自动填充此区域并应用所选的填充类型和属性。

接下来，让我们谈谈阴影效果的制作。

阴影效果可以为设计图中的物体添加立体感和逼真感。

在CAD中，我们可以使用“投影”功能来创建阴影效果。

以下是一些技巧：1. 选择投影类型：在CAD软件中，您可以选择不同的投影类型，如平行投影、透视投影和环境阴影等。

每种投影类型都有不同的属性和效果。

选择合适的投影类型，以便根据设计要求添加阴影效果。

2. 设置投影属性：一旦选择了投影类型，您可以进一步设置投影的属性，如角度、距离和颜色等。

使用CAD软件中的属性面板，您可以调整投影的角度和距离。

此外，您还可以选择投影的颜色和透明度，以使其与设计图中的其他元素相互配合。

3. 应用投影效果：完成设置后，您可以开始应用投影效果。

在CAD软件中，选择要添加阴影的物体，并单击鼠标来确定投影的位置和范围。

CAD中的填充命令简介CAD软件是一款广泛应用于工程设计和制图领域的计算机辅助设计软件。

它具有强大的功能和灵活的操作方式，能够有效地辅助工程师和设计师完成各种复杂的任务。

在CAD中，填充命令是其中一项非常实用的功能，能够帮助用户快速填充任意封闭的区域，使图形看起来更加美观和清晰。

本文将介绍CAD中填充命令的基本使用方法和技巧。

首先，打开CAD软件并创建一个新的绘图文件。

在CAD界面上方的工具栏或者菜单栏中，可以找到填充命令的图标或者菜单选项。

点击该图标或选择相应的菜单选项，即可进入填充命令的界面。

填充命令的基本使用方法非常简单。

首先，需要选择要填充的封闭区域，这可以通过绘制闭合的多段线或选择已有的封闭图形来完成。

在选择完封闭区域后，点击命令界面中的填充选项，即可将选定区域填充。

填充命令的界面通常还提供一些参数供用户进行设置，如填充的颜色、填充的样式等。

用户可以根据实际需求选择相应的参数设置，以达到需要的填充效果。

在填充命令的界面中，还提供了一些辅助工具和选项，用于帮助用户更加灵活地控制填充的效果。

例如，用户可以设置填充的透明度，调整填充区域与边界之间的连接方式，以及设置填充的比例等。

这些选项可以根据具体的需求进行设置，并通过实时预览功能来查看填充效果，以便用户进行调整和优化。

此外，在填充命令中，还提供了一些高级功能和技巧，可以帮助用户更加精确地控制填充的效果。

例如，用户可以通过选择不同的填充对象来实现不同的填充效果，如选定多段线时填充整个封闭区域，选定封闭的曲线时填充曲线内部的区域等。

用户还可以使用辅助线或辅助板，并进行辅助对齐和偏移操作，以实现更加复杂和精细的填充效果。

除了基本的填充操作之外，填充命令还可以结合其他CAD的功能和命令进行进一步的应用。

例如，用户可以使用裁剪命令将填充区域与其他图形进行裁剪，以创建更加精确和合理的填充效果。

用户还可以使用镜像、旋转、平移等命令来对填充区域进行变换和调整，以满足不同的设计需求。

CAD中正确使用填充命令在CAD软件中，填充命令是一个非常重要的工具，它可以用来给图形区域填充颜色或纹理。

正确使用填充命令可以提高工作效率，使图形更加美观。

本文将介绍一些关于CAD中正确使用填充命令的技巧和注意事项。

首先，我们需要了解如何调用填充命令。

填充命令通常可以在CAD软件的工具栏或菜单中找到，也可以通过输入命令的方式调用。

在调用填充命令后，我们需要按照软件提示选择待填充的图形区域。

要选择一个闭合的图形区域，通常可以使用CAD软件的闭合命令，例如“闭合多边形”或“闭合多段线”。

在选择了待填充的区域后，我们需要选择填充的属性，包括颜色、纹理和透明度等。

颜色通常可以在颜色选择器中选择，也可以通过输入颜色的RGB值来设置。

纹理则可以选择软件提供的预设纹理，也可以自定义纹理的填充图案。

透明度可以设置填充的不透明度程度，从而调整填充区域的显示效果。

注意，在使用填充命令时，我们需要注意以下几点：1. 确保选择的图形区域是闭合的。

如果图形区域没有闭合，填充命令将无法生效。

可以使用闭合命令或修复命令来处理没有闭合的图形。

2. 考虑图形的层次结构。

在进行填充操作之前，我们需要确保图形的层次结构是正确的。

通过将填充图层设置为当前图层，可以避免填充影响到其他图形。

3. 默认填充设置。

CAD软件通常会提供一些默认的填充设置，例如默认填充颜色和纹理。

我们可以根据需要自定义这些默认设置，以方便后续的使用。

4. 调整填充属性。

填充命令还可以调整填充的属性，例如填充区域的边界线条。

在填充命令调用后，通过选择属性选项，可以对填充进行进一步的调整。

5. 关于纹理的选择。

在选择纹理时，我们可以使用软件提供的预设纹理，也可以自定义填充图案。

自定义填充图案需要将对应的图像文件导入CAD软件，并设置为填充图案。

6. 调整填充的显示效果。

填充命令还可以调整填充区域的显示效果，例如调整填充的不透明度。

通过设置透明度，我们可以让填充区域透明或半透明，从而实现更多的显示效果。

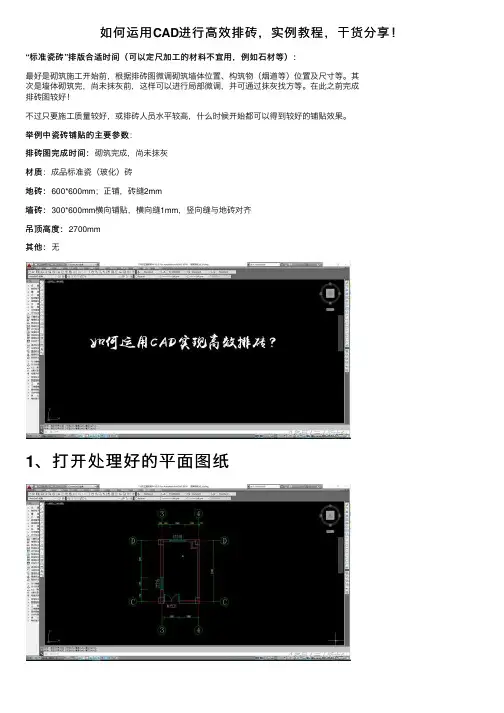

如何运⽤CAD进⾏⾼效排砖，实例教程，⼲货分享！“标准瓷砖”排版合适时间（可以定尺加⼯的材料不宜⽤，例如⽯材等）：最好是砌筑施⼯开始前，根据排砖图微调砌筑墙体位置、构筑物（烟道等）位置及尺⼨等。

其次是墙体砌筑完，尚未抹灰前，这样可以进⾏局部微调，并可通过抹灰找⽅等。

在此之前完成排砖图较好！不过只要施⼯质量较好，或排砖⼈员⽔平较⾼，什么时候开始都可以得到较好的铺贴效果。

举例中瓷砖铺贴的主要参数：举例中瓷砖铺贴的主要参数排砖图完成时间：砌筑完成，尚未抹灰排砖图完成时间：材质：成品标准瓷（玻化）砖材质地砖：600*600mm；正铺，砖缝2mm墙砖：300*600mm横向铺贴，横向缝1mm，竖向缝与地砖对齐吊顶⾼度：2700mm其他：⽆其他：1、打开处理好的平⾯图纸2、沿房间墙体（未抹灰）内边线，PL绘制连续线3、运⽤“O”偏移出20mm抹灰层厚度，作为地砖的铺贴红线4、在地砖铺贴⽅向的起点，沿地砖红线，任意绘制⼀条较长的直线5、运⽤“O”偏移命令，沿瓷砖铺贴⽅向偏移600+2mm（砖缝），即602mm6、输⼊命令“O”以后，点击“⽅向键，下键”呼出附加选择对话框，选择“多个”，然后⼀直向铺贴⽅向点击，直到直线覆盖整个地⾯7、得到下图，绿⾊箭头表⽰铺贴⽅向，）即直线偏移⽅向）（即直线偏移⽅向8、同理，完成另⼀个铺贴⽅向的地砖边线绘制9、选择地砖铺贴红线，运⽤“TR”修剪命令，将地砖铺贴红线外的多余射线修剪掉10、得到如下所⽰的图形11、运⽤“REC”矩形⼯具，在图形外任意绘制⼀个矩形，该矩形必须完全将图纸圈在内部，不宜过⼤12、选择刚绘制的矩形，继续使⽤“O”偏移命令，输⼊墙砖⾼度及砖缝301mm，并选择多个，向外（红⾊箭头⽅向）偏移，注意观察实时数据，直⾄到达或超越吊顶标⾼2.7m13、得到下图所⽰图形14、在此选择“墙体内边轮廓线”（第2条绘制的连续线）15、向内（下图红⾊箭头⽅向）偏移20（抹灰厚度）+20（瓷砖及贴砖厚度）=40mm，得到墙砖内控轮廓线16、选择最瓷砖上部（偏移矩形的外圈）边线，运⽤“EX”延伸命令、接上步，选择地砖线，进⾏延伸，（这这17、接上步，选择地砖线，进⾏延伸，（）样做主要是考虑墙地砖对缝）样做主要是考虑墙地砖对缝18、重复上步，得到如下图形19、沿墙砖内控线的交点，绘制直线，补齐墙砖边线20、通过“CO”命令，更快速的补齐相关墙砖边线21、四⾯墙体的墙砖边线补齐后，得到下图22、选择“地砖铺贴红线”和“墙砖最下部边线（地⾯线）”，运⽤“TR”修剪命令，将多余线段剪掉23、选择墙砖边线（其实也就是阴⾓线、阳⾓线），运⽤修剪命令，修剪掉多余的线条24、修剪后得到下图25、沿门窗洞⼝边线，绘制直线，并延伸⾄墙⾯上，根据洞⼝尺⼨，运⽤修剪命令，修剪出洞⼝26、修剪后得到如下图纸27、同理，在墙砖铺贴⾯上，依次绘制出各个洞⼝的⼤⼩及位置28、进⾏数据标注，例如下图进⾏标⾼的绘制及标注29、继续进⾏标注，如下图标注洞⼝尺⼨、各砖块的具体尺⼨、总铺贴长（⾼）度等30、同理完成地⾯及其他墙⾯的相关数据标）此处未全部标注）注（注（此处未全部标注31、完善图纸细节，例如下图进⾏地漏位置的调整细化32、绘制排⽔⽅向图33、绘制地砖铺贴⽅向图说明：本⽂仅为学习操作⽅法，细节均未重复考虑。

画施工图时，你是不是常常找不到合意的填充图案？填充方形瓷砖，尺寸又不准？学会了这方法，你以后方便多了，常用地面拼花图案、个性墙纸、雕花板、常用的尺寸瓷砖，等等，做好一次，以后都直接可以用了。

而且能方便控制图案的实际比例。

先看看我做出的填充图案：填充后效果：瓷砖拼图案：填充后效果：瓷砖拼图案：填充后效果：拉钉软包填充图案：填充后效果：好了，教程开始下载插件后，文件夹里的一些文件：注：下载文件后，杀毒软件，可能会报警，这些不出名的小软件都这样。

如果被杀了，可以按上图取回文件。

或重新下载。

不给杀毒软件删除，添加为可信程序。

（，下载方法：网站下载：地址一（进入网址，需要先注册用户名，即可下载）QQ共享群下载：QQ群号：135261651文件下载后，先打补丁。

打开CAD软件，添加一个新路径，找到该插件存放的位置。

在CAD软件中点菜单：工具→加载应用程序，如图：打开窗口后，点击选择"yqmkpat.vlx"加载进去。

点击《加载》后，提示框内显示：已成功加载yqmkpat.vlx。

就可以点《关闭》了。

回到软件原版面后，软件已经提示：制作填充图案工具 yqmkpat.vlx(v1.3) 加载成功!键入 yqmkpat 或 mp 即可发动制作程序(按矩形长边1mm重复).键入 yqmkpat1 或 mp1 即可发动制作程序(按实际大小1:1制作).表明加载成功。

接下来，得自己先画图案，来个最简单的，做个800X800瓷砖的填充图案，就先画横竖800条各一条，如图：再键入命令《mp1》发动制作程序，弹出一个保存填充图案的框，就可以写上想要做的这个填充图案的名称了。

文件你可以写800X800点保存后，按提示操作：先选择对象选择左下角横向重复间距选择（再点一次左下角，再点右下角）（先点哪个角都行）：竖向重复间距选择：一个800X800瓷砖填充图案完成啰，就那么简单！看看填充的效果如何：打开图案填充编辑器，找到我们之前做的800X800文件。

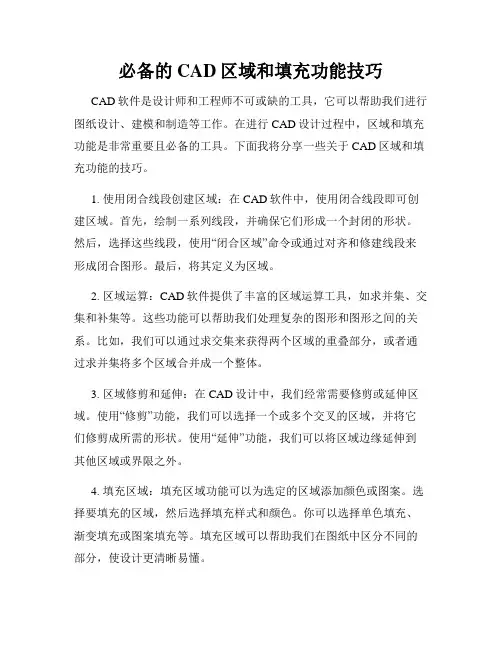

必备的CAD区域和填充功能技巧CAD软件是设计师和工程师不可或缺的工具，它可以帮助我们进行图纸设计、建模和制造等工作。

在进行CAD设计过程中，区域和填充功能是非常重要且必备的工具。

下面我将分享一些关于CAD区域和填充功能的技巧。

1. 使用闭合线段创建区域：在CAD软件中，使用闭合线段即可创建区域。

首先，绘制一系列线段，并确保它们形成一个封闭的形状。

然后，选择这些线段，使用“闭合区域”命令或通过对齐和修建线段来形成闭合图形。

最后，将其定义为区域。

2. 区域运算：CAD软件提供了丰富的区域运算工具，如求并集、交集和补集等。

这些功能可以帮助我们处理复杂的图形和图形之间的关系。

比如，我们可以通过求交集来获得两个区域的重叠部分，或者通过求并集将多个区域合并成一个整体。

3. 区域修剪和延伸：在CAD设计中，我们经常需要修剪或延伸区域。

使用“修剪”功能，我们可以选择一个或多个交叉的区域，并将它们修剪成所需的形状。

使用“延伸”功能，我们可以将区域边缘延伸到其他区域或界限之外。

4. 填充区域：填充区域功能可以为选定的区域添加颜色或图案。

选择要填充的区域，然后选择填充样式和颜色。

你可以选择单色填充、渐变填充或图案填充等。

填充区域可以帮助我们在图纸中区分不同的部分，使设计更清晰易懂。

5. 区域表达式：CAD软件还提供了区域表达式的功能，可以通过数学公式或逻辑运算来定义区域。

这是一个高级功能，可以通过创建复杂的区域来实现更精确的设计。

例如，我们可以使用区域表达式来定义一个圆环区域，或者根据特定的参数来生成不同形状和尺寸的区域。

6. 区域管理：在CAD设计中，我们通常需要管理和编辑大量的区域。

CAD软件提供了区域管理工具，可以方便地查看、选择、编辑和操作区域。

我们可以使用选择工具来选择特定类型的区域，也可以使用过滤器来筛选所需的区域。

此外，CAD软件还提供了一些快捷键和命令，简化了区域的操作和管理过程。

以上是一些关于CAD软件中区域和填充功能的必备技巧。

如何在CAD中实现自定义图形填充在使用CAD软件进行设计和绘图时，图形填充是一个非常重要的功能。

通过正确使用自定义图形填充，可以使设计图更具美感和表现力。

本文将介绍如何在CAD软件中实现自定义图形填充。

首先，在CAD软件中打开需要进行填充的图形。

选择你想要填充的区域，比如一个矩形或多边形。

接下来，点击CAD软件顶部的“编辑”菜单，找到并点击“填充和图案”。

这将打开一个填充和图案对话框。

在填充和图案对话框中，你可以选择不同的填充样式。

这些样式包括实心填充、网格填充、交叉线填充等等。

选择其中一个填充样式，以实现基本的填充效果。

如果你想要使用自定义的图形填充，可以在填充和图案对话框中选择“图案填充”选项卡。

然后点击“其他图案”按钮来打开图案编辑器。

图案编辑器提供了一系列的图形填充选项。

你可以选择不同的图案，比如方格、圆形、三角形等等。

你还可以调整图案的大小和密度，以满足你的具体需求和设计要求。

除了预设的图案填充选项外，你还可以使用自定义的图案填充。

在图案编辑器中，你可以导入自己设计的图案文件，比如一个矢量图形文件。

只需点击“导入”按钮，并选择你的图案文件进行导入。

一旦你导入了自定义图案文件，你就可以将它应用于你的设计图上。

选择你想要进行填充的区域，然后点击图案编辑器中的“应用”按钮。

CAD软件将会自动应用你选择的自定义图案填充效果。

此外，你还可以在图案编辑器中进行其他调整。

你可以改变图案的角度、缩放比例和偏移量，以获得你想要的最佳填充效果。

一旦你满意了自定义图形填充的效果，点击图案编辑器中的“确定”按钮，将填充效果应用到你的设计图上。

最后，记得在完成填充后保存你的设计图。

你可以将它导出为不同的文件格式，比如DWG或DXF，以便与他人共享和使用。

总结起来，实现自定义图形填充的步骤包括选择填充样式、打开图案编辑器、导入自定义图案文件、调整图案参数、应用填充效果和保存设计图。

通过正确使用CAD软件提供的图形填充功能，你可以使你的设计更加丰富多样和独特。

AutoCAD图案填充技巧导言：AutoCAD是一款常用的计算机辅助设计软件，广泛应用于建筑、土木工程、机械设计等领域。

图案填充是AutoCAD中常用的绘图技巧，能够使设计图纸更加美观和具有专业性。

本文将介绍几种AutoCAD图案填充的技巧和应用场景。

第一章：自定义填充图案自定义填充图案是AutoCAD中常用的填充技巧之一。

用户可以根据需求，创建自己喜欢的填充图案。

具体操作如下：1. 打开AutoCAD软件；2. 打开绘图界面，选择“插入”菜单下的“自定义填充”选项；3. 在弹出的对话框中，点击“图案文件”选项卡，选择“新建”按钮；4. 在新建图案文件对话框中，选择图案的大小、对齐方式等选项，并绘制所需的图案；5. 完成图案绘制后，点击“保存”按钮，保存图案文件。

第二章：调整填充图案的比例和旋转角度调整填充图案的比例和旋转角度可以让填充效果更加符合实际需求。

AutoCAD提供了多种方法来实现这一目标，如下所示：1. 选中需要调整填充图案的对象；2. 点击右键，在弹出菜单中选择“属性”选项；3. 在属性对话框中，找到“填充”选项，并点击相应的图标；4. 在填充对话框中，可以调整填充图案的比例和旋转角度，以及其他选项；5. 调整完成后，点击“确定”按钮，应用修改。

第三章：应用不同类型的填充图案AutoCAD提供了多种类型的填充图案供用户选择，以满足不同的绘图需求。

下面介绍三种常用的填充图案类型：1. 实体填充：使用实体填充可以给对象赋予实质感，例如给建筑物的墙体添加砖块纹理；2. 线条填充：线条填充适用于绘制网络图、地图等需要使用特定线型填充的场景；3. 位图填充：位图填充可以将图片作为填充图案，常用于插入公司标志、背景图片等。

第四章：应用偏移填充图案偏移填充图案是一种常见的应用技巧，可以在图案填充的基础上进行微调和个性化的设计。

具体操作如下：1. 绘制填充边界，并选择“区域”选项；2. 选择“编辑”菜单下的“填充偏移”选项；3. 输入偏移的距离，可以正负数值；4. 确定偏移方向和类型，并点击“应用”按钮；5. 完成填充偏移的设置后，点击“关闭”按钮。

CAD中的图案填充和填充编辑方法在CAD设计中，图案填充是一种常见的操作，用于向图形对象中添加颜色、纹理或图案填充。

本文将介绍CAD中的图案填充和填充编辑的方法，帮助读者更好地掌握这一技巧。

首先，让我们来了解如何进行图案填充。

在CAD软件中，常见的图案填充工具通常位于绘图工具栏或菜单中。

选择图案填充工具后，我们需要选择要填充的闭合对象。

这可以是任何形状，如矩形、圆形或多边形。

一旦选择了要填充的对象，我们可以在填充属性工具栏中选择填充类型。

CAD软件通常提供了许多默认的填充类型，例如实心填充、单行填充和渐进填充等。

选择适当的填充类型后，我们可以选择填充的颜色、图案或纹理，并对其进行自定义。

在图案填充过程中，我们还可以调整填充的比例。

比例表示填充图案的大小和密度。

根据设计需求，我们可以将比例设置为较小的值以创建细密的纹理，或将其设置为较大的值以创建粗糙的效果。

除了一次性填充一个对象外，我们还可以使用填充编辑工具进一步编辑和调整填充。

填充编辑工具通常位于CAD软件的编辑工具栏或修改工具栏中。

选择填充编辑工具后，我们可以单击已填充的对象来编辑其填充属性。

例如，我们可以更改填充的颜色或图案，或者调整填充的比例。

有时候，我们可能需要改变填充的角度或方向，以使其更符合设计需求。

在填充编辑工具中，通常有选项可以对填充进行旋转、平移或缩放等操作。

另一个有用的填充编辑技巧是复用已有的填充设置。

这对于设计中多次使用相同的填充样式非常方便。

在CAD软件中，我们可以先创建一个具有所需填充属性的对象，然后将其作为样式保存。

以后，我们只需选择要填充的对象，并将其样式设置为之前保存的样式，即可快速应用相同的填充设置。

此外，CAD软件还通常提供了一些高级的填充编辑工具，如对称填充、渐变填充和图像填充等。

这些工具为设计师提供了更多的选择和灵活性。

通过合理运用这些工具，我们可以创造出独特而精美的填充效果。

但是需要注意的是，在进行图案填充和填充编辑时，我们应该保持工作的准确性和整洁性。

怎样使用CAD填充地板砖
地板砖是平面图常见的，那么大家知道怎样使用CAD填充地板砖吗?下面是店铺整理的怎样使用CAD填充地板砖的方法，希望能给大家解答。

使用CAD填充地板砖的方法
1、如下图所显示出来，这里的房间要填充地板。

2、首先输入命令 "h"在空格键。

3、在选择图案填充，单击样例。

4、这里选择dolmit这里是木地板是意思，选择好之后单击“确定”。

5、在单击“拾取点”。

6、如下图可以看到了有虚线的出来，看到虚线之后在“空格键”。

7、这里选择比例“15"在单击“确定”。

8、确定之后就可以。

CAD中的填充命令及应用技巧CAD（计算机辅助设计）是一种广泛应用的设计工具，许多工程师和设计师在日常工作中都会使用到CAD软件。

填充命令是CAD软件中的一个重要功能，它可以填充的对象包括多边形、环、圆弧等。

填充命令的使用方法与技巧：1.快捷键：在CAD中，填充命令的快捷键是“HATCH”或“BH”。

通过键盘上的这两个快捷键，可以直接进入填充命令。

2.选择填充对象：在使用填充命令时，首先需要选择填充的对象。

CAD中的填充对象可以是任何封闭的图形，包括多边形、环、矩形等。

选择填充对象时，可以使用鼠标进行框选、单击或使用过滤器等方法。

3.选择填充样式：填充样式是填充命令的一个重要参数。

CAD中提供了各种不同的填充样式供用户选择，包括实心填充、网格填充、斜线填充等。

在选择填充样式时，可以通过设置填充的角度、距离等参数来调整填充效果。

4.修改填充属性：在填充命令中，用户可以修改填充的属性。

包括填充的颜色、线条的颜色、线条的宽度等。

通过修改填充属性，可以改变填充的外观，使其更加符合实际需求。

5.填充与修改：CAD软件中的填充命令不仅可以用于新建填充对象，还可以用于修改已有的填充对象。

通过选择需要修改的填充对象，用户可以对其进行调整、删除或重新定义等操作。

7.高级填充选项：CAD软件中的填充命令还提供了一些高级选项，用于进一步调整填充的效果。

例如，可以设置填充的缩放比例、旋转角度、镜像效果等。

通过这些高级选项，可以使填充效果更加细致和精确。

8.锁定填充对象：CAD中的填充对象可以通过锁定功能进行保护。

当一些填充对象被锁定后，就无法再对其进行修改、删除或移动等操作。

通过锁定填充对象，可以避免不小心对填充对象造成的误操作。

9.填充与剪切：CAD中的填充命令可以与剪切命令配合使用，用于在填充对象之间进行剪切操作。

通过选择填充对象和剪切路径，可以将填充对象按照指定的路径进行剪切，以达到预期的填充效果。

10.填充与阴影：在CAD中，填充命令还可以与阴影命令配合使用，用于创建阴影效果。

首先点CAD工具栏的填充图标，出现 ，然后点右图中预定义下的ANSI31右边的小三角，用滑块翻你所要的填充，如图如图你看不清填充的是什么，还可点小方块出现如下图示，就可清楚的看到你的 填充图案了，注意天正的填 充一般在其他预定义中，点 其他预定义就可弹出你所要 的填充图案了，请看下图书馆此图中我编缉了3个图块，1．100*100的地砖。

2。

600*90木地板。

3。

900*90木地板。

以下我说填充方法了。

点击所需的填充图案使它变黑，然后点确定 返回图案填充和渐变色图面，然后 类似），画图比例为1：100时；比例选100，为1：50时； 比例选200，角度先不调，再点注：一定要在你要填充的闭合的框内点选，点选了在预览 点确定填充成功。

也可点选 选择对象是点选要填充的闭合线，再点选了、回车、在预览、确定成功，一般情况下都用一种方法的。

千万注意如果此时没填充，不是填充出了问题而是你的CAD 没勾选填充的，方法是 右击CAD 下面的命令行出现选项点选项弹出如下图页面勾选实体填充点确定，在将填充操作一你就填充上去了。

解释：先说填充时的角度为0末调，它所填充的角度与填充图案的角度是完全一致的，如填充方向与想要填充效果不一致，可修改，方法是双击所填的填充图案，调角度可反复调整至满意效果，如所填充的位置不满意，也就是说有时进门要整砖，不管整样都可调整的，调整方法是双击所填的填充图案，出现如下图点左图中的下面的指定原点单击设定新原点在图中指定原点预览、确定成功。

最后我指出：方砖是活动性的填充，意思是100*100 200*200300*300~ 1200*1200等等都可使用的只是改一下填充比例就行了的如：就拿绘图比例1：100说如果100*100就设比例为100如200*200就设比例为200如300*300就设比例为300依此类推……如要斜的就变角度。

CAD填充‎图案制作工‎具YQMKP‎AT插件，CAD图案‎填充自己做‎，制作教程你是不是想‎自己做自己‎个性化的C‎A D图案填‎充？填充方形瓷‎砖，一步到位？学会了用这‎种方式，以后画施工‎方便多了，拼花地面图‎案、镂空板、软包、家具等等，做好一次后‎，以后画施工‎图都直接可‎以调用。

这个CAD‎填充图案制‎作YQMK‎P AT插件‎，是历上最易‎用的制作工‎具，包用包会。

看一下我做‎的填充图案‎文件：使用后的显‎示：拼花瓷砖：使用后：欧式拉钉软‎包：使用后：不多说，上教程，下载文件，文件里的目‎录：打开Aut‎o CAD，添加一个新‎路径，找到这插件‎存放的地方‎。

在Auto‎C AD中点‎《菜单》：《工具》，然后《加载应用程‎序》：打开窗口后‎，点击选择"yqmkp‎a t.vlx"加载进去。

点击《加载》后，提示框内显‎示：已成功加载‎y qmkp‎a t.vlx。

就可以点《关闭》了。

回到Aut‎o CAD软‎件原版面后‎，软件命令行‎已经显示：显示加载完‎成！就可以自己‎先画个最简‎单的，做个80*80瓷砖图‎案，就先画横竖‎80条各一‎条：再输入命令‎《mp1》发动制作程‎序，弹出一个保‎存填充图案‎的框，就可以写上‎想要做的这‎个填充图案‎的名称了（备注：保存的文件‎名，不能修改，否则文件以‎后不可用！想改，只能再另重‎画过）。

填充图案文‎件名，你想怎么写‎，就怎么写，方便记就行‎：点保存，然后，按提示操作‎：选择对象注：如果是用c‎t a命令画‎的方形，是不可用的‎。

要炸开，才可用。

如果要画花‎纹图案，图案是从别‎的软件导入‎进来的，炸开都法用‎。

图案是从别‎的软件导入‎进来的，要用A或L‎线命令重新‎描。

按命令行提‎示的，选择左下角‎按命令行提‎示的，横向重复间‎距选择（就是横向填‎充距离）：竖向重复间‎距选择（就是竖向填‎充距离）：一个80*80瓷砖填‎充图案制作‎完成了，就那么的容‎易！看看填充的‎效果如何：打开图案填‎充编辑器，找到我们之‎前做的80‎0X800‎文件。

cad快速填充的技巧CAD（计算机辅助设计）是一种广泛应用于工程和设计领域的软件工具。

快速填充是CAD中的一项重要功能，它可以帮助设计师快速将特定的形状或图案填充到所需的区域中。

以下是一些CAD快速填充的技巧：1.使用预定义的填充图案：CAD软件通常提供了一系列预定义的填充图案，如网格、线条、点等。

设计师可以直接选择这些图案，并将其应用到需要填充的区域中。

这种方法快捷简单，适用于一般的填充需求。

2.自定义填充图案：如果预定义的填充图案无法满足设计需求，可以尝试自定义填充图案。

CAD软件通常提供了绘制线条、点等工具，设计师可以利用这些工具自己绘制填充图案。

绘制完成后，可以将其保存为自定义填充样式，并应用到需要填充的区域中。

3.使用填充功能扩展程序：有些CAD软件支持使用第三方开发的填充功能扩展程序，设计师可以根据自己的需求选择合适的扩展程序。

这些扩展程序通常提供了更多的填充选项和功能，可以满足更复杂的填充需求。

4.利用自动填充功能：CAD软件中的自动填充功能可以根据设计师设定的规则，自动将填充图案应用到需要填充的区域中。

设计师可以定义多个填充规则，并根据需要随时切换。

这种方法适用于大规模填充需求，可以大大提高工作效率。

5.使用参考对象进行填充：有些CAD软件支持使用参考对象进行填充。

设计师可以选择一个或多个参考对象，将其视为填充的边界，然后将填充图案应用于这些边界之间的区域。

这种方法适用于需要特定边界范围的填充需求。

6.使用填充命令参数：CAD软件中的填充命令通常提供了一些参数选项，设计师可以根据需要进行调整。

例如，填充图案的颜色、线型、比例等都可以通过参数进行调整，以满足设计需求。

7.利用快速键进行填充：CAD软件通常支持设置快速键来调用常用的功能，包括填充功能。

设计师可以将填充命令设置为快速键，这样可以更快速地调用填充功能，并进行填充操作。

如何使用CAD超级填充功能？超级图案填充（SUPERHATCH）超级填充与填充（hatch）有什么区别呢？为什么称之为超级填充呢？在CAD 制图时，超级填充优于填充功能，可利用块、图像、外部参照、已存在实体等对封闭区域进行填充。

有些行业在CAD设计时，对填充图案要求较高，而且不时需要更换新设计图案。

如果在CAD中自定义一个复杂的填充图案，对于普通用户来说不易操作。

下面我们就以CAD为例，为大家介绍一下CAD“超级填充”功能。

超级填充命令（SUPERHATCH）具体使用步骤1、点击Express→Drew→Super Hatch2、弹窗如下对话框超级填充对话框选项介绍图像打开“选择图像文件”对话框指定填充图案的图像。

块打开对话框指定填充图案的图块。

附着外部参照打开“选择参照文件”对话框为填充图案指定外部参照文件。

区域隐藏选择区域隐藏作为填充图案。

选择现有的选择现有的图像、块、外部参照或区域隐藏作为填充图案。

曲线允差为曲线指定错误容限。

帮助提供帮助信息。

对于图像：插入点<0,0>：指定一个插入点基础图像尺寸：宽度：1.00, 高度：0.24 <无单位>比例因子<1>：指定一个比例因子对于块或外部参照：插入点：指定一个插入点X 比例因子<1> / 角 / XYZ: 指定X比例因子Y 比例因子(默认=X)：指定Y比例因子旋转角度<0>：指定旋转角度选择一个围绕块的窗口以定义列和行标题距离。

指定块[范围]第一角<紫色矩形>：为瓷砖指定外框，并按回车键在前面的步骤完成后：正在选取可见的对象进行边界侦测...完成。

指定一个选项[高级选项(A)] <内部点>：为填充边界指定一个内部点，或键入A 获得高级选项，并按回车键正在准备填充对象显示...完成。

3、在这里我以块为例演示一下用法（要先创建好块，块怎么创建这里就不介绍了）○1点击块后会弹出如下图的对话框2点击图块会出现你之前创建好的块3选择一个点击确认出现如下图的对话框4再点击确认后会要求输入x、y方向上的比例因子，直接输数字就可以，当然也可以用鼠标在窗口里拖动，从而选择一个合适的比例。

cad里面填充地板的方法图解步骤
在cad里面我们经常要给一些图形填充图案，比如最常见的就是地板图案，下面店铺告诉大家cad里面怎么填充地板，一起来学习吧。

cad里面填充地板的方法一
1、使用快捷键H。

2、进去后有地板的图形，之后用区域选择，调节图面显示比例。

3、在对话框中都有，比例大小可以预览，按照你觉得合适的确定就好。

4、如果你的空间不是密闭的系统会提示你选择失败。

cad里面填充地板的方法二
如图，准备好了一张图形，这里空白区域需要填充的地砖。

第一步，输入命令H，并确实，弹出对话框，如图：
第二步，查看“图案填充”--类型和图案--类型--用户定义，如图：
第三步，勾选--双向，比如是需要画500*500的地砖，就把间距输入“500”，300*300就输入300，这里就不多举例了，我们先画500来演示，如图：
第四步，拾取点，直接拾取客厅与餐厅部分，如图：
第五步，用命令“空格键”确定，弹出对话框，先预览下效果，如图：
第六步，再次空格键确定，并在弹出的对话框用鼠标点击确定。

填充算是玩了，接下来检查下，填充的尺寸是否是500*500，把填充
好的图形用CO/CP复制出来一个，如图：
第七步，用X命令打散复制出来的图形，(打散是为了好用线性标注来确定端点以便量好尺寸)如图：
第八步，输入命令DLI,随意找一个地砖来测量一下尺寸，如图，显示500*500，说明填充设置正确。

CAD填充样式选项详解CAD（计算机辅助设计）软件常用于制图、建模和设计等领域。

其中，填充样式选项是CAD软件中一个重要的功能，它可以帮助用户实现图形填充的效果。

本文将详细介绍CAD填充样式选项的使用技巧，帮助读者更好地掌握这一功能。

在CAD软件中，填充样式选项旨在为图形或对象添加颜色、纹理、图案等。

使用填充样式可以为设计师提供更多的创造性空间，使设计作品更加生动且富有表现力。

以下将从颜色、纹理、图案三个方面详细介绍CAD填充样式选项的使用方法。

首先，颜色是填充样式选项中常用的设置之一。

在CAD软件中，用户可以选择不同的颜色来填充图形。

通过使用不同的颜色，可以突出不同部分的重要性，使设计更加直观。

例如，可以使用明亮的颜色来表示关键部分，使用暗淡的颜色来表示背景或次要部分。

通过合理运用颜色，可以使设计作品更加有层次感和视觉冲击力。

其次，纹理也是填充样式选项中的一个重要属性。

纹理可以赋予图形更加真实的质感和细节。

在CAD软件中，用户可以选择不同的纹理效果，如木纹、金属纹等。

通过选择合适的纹理，可以使设计作品更加逼真，增加视觉的触感。

例如，在设计室内场景时，可以使用地砖纹理来填充地面，使用砖墙纹理来填充墙面，使整个场景更加真实。

最后，图案是填充样式选项中的另一个重要元素。

图案可以为图形或对象添加各种形状和图案，使其更具艺术感和视觉吸引力。

CAD软件中提供了多种图案选择，如网格、点状、实线、虚线等。

通过选择不同的图案，可以使设计作品更加多样化和有趣。

例如，在设计室外景观时，可以使用草坪图案来填充绿地区域，使用云朵图案来填充天空区域，使整个景观更加生动。

除了以上三个方面，CAD填充样式选项还可以进行其他一些常见的调整，如填充透明度、填充角度等。

通过这些调整，可以进一步丰富设计的表现力和视觉效果。

在使用CAD填充样式选项时，需要注意以下几点。

首先，选择合适的填充样式非常重要。

不同的设计作品和场景需要不同的填充样式，因此需要根据实际需求进行选择。
