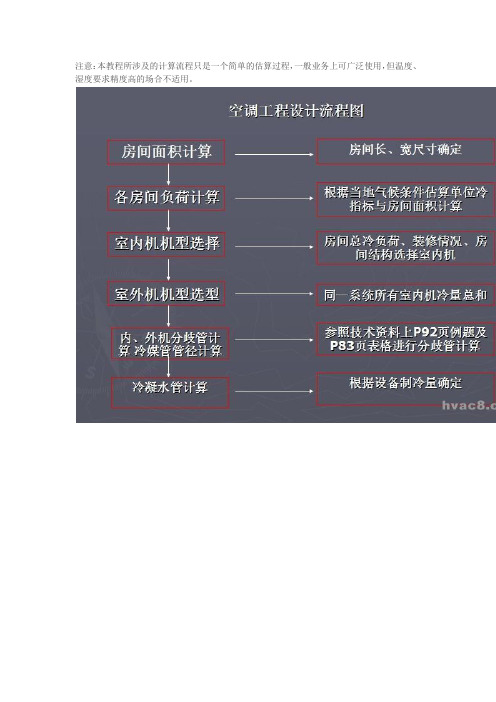

注意：本教程所涉及的计算流程只是一个简单的估算过程，一般业务上可广泛使用，但温度、湿度要求精度高的场合不适用。
多联机设计技术要点1.不同匹数的室外机所对应的室内机台数；2.工程方案内外机选型设计时，18、22、28的内机冷量均以2.8KW计算来选择室外机；3.第一分歧管至末端的距离等效长度L等效≤40mL等效=L+（0.5～1）*n≤40m其中L----距第一分歧管最远配管的实际长度n----距第一分歧管最远配管主干管分歧管个数。
4.超配问题在做设计时，必须认真了解用户的需求，对于不全开的场所可以适当超配，但外机能力必须满足常开房间的能力需求，而且超配比例不能超过110%（由于回油问题除霜等原因内外机能力配比不能低于80%），对于同一个多联机系统内的所有内机全开的系统是绝对不能超配设计，以免影响客户正常使用。
一个多联机系统所配的绝大部分内机都在36KW以下，其系统绝对不能超配。
5.配管总长室内机与室内机落差＜15m9.主管、主配管规格尺寸（见附表）10.单位面积冷负荷根据设计规范，核算单位面积冷负荷。
11.低静压室内机应侧出风，且所接风管长度在无弯头情况下＜0.5米。
12.室外机的摆放位置（散热问题）。
13.分歧管组件应注意其水平直管道的距离：A．铜管转弯处与相邻分歧管间的水平直管段距离应≥1m；B．相邻两分歧管间的水平直管段距离应≥1m；C．分歧管后连接室内机的水平直管段距离应≥0.5m。
-------------------------------------------------------------------------------------------------。
美的多联机培训教程第一部分多联机电控器件配简介多联机电控主要器件：大变频V4+室外机注：大变频8/10/14/16匹，采用50A模块，其中12HP仍采用35A模块；即E405变频-35A模块；E655变频-50A模块。
X系列室外机：VX全变频8~22匹，因压缩机的搭配不同，所以一共有三款主板，分别是8/10/12/20/22匹一款，14/16匹一款，18匹一款，具体搭配情况见下表。
注：每一款主板上都贴有对应的编码以及区分标贴，因此在维修更换主板时，必须更换对应的主板，否则系统报 E9 驱动型号不匹配故障；主控板信息查询指引：PCB编码不等于主控板组件的编码；程序编码代号只能在【170顺德工厂组织】库下查询，在【775暖通组织库】下是查不到的；E方程序【2013007+后5位编码】可查询相关信息；注意：PDM系统中的主板组件编码不一定是完整售后配件的编码，具体售后配件已售后系统编码为准！新V4+室内主控板各端口功能(红色部分是在老室内主板上新增的功能)1、三相整流桥堆：利用二极管单向导电的特性，将交流电转换为直流电，由二极管按桥式电路连接而成的整流器,是空调主控板提供直流低电压主要元器件。
整流桥堆是有极性的元器件，更换时必须分清极性，以免击穿。
整流桥堆是发热量较大的原件，更换时一定要在背面涂抹散热膏。
2、变频模块外观和接线：3、变频模块检测方法：变频模块的六个IGBT管的两端分别并联了一个续流二极管，可以通过检测这个二极管的好坏来判断变频模块的好坏。
将万用表选到二极管档红色表笔接变频模块的“N”端子，黑色表笔接变频模块的“P”端子，由于此时测量的是两个二极管串联时的导通电压（见上简图所示），导通电压应在0.7V左右，若导通电压为无穷大或过低，则该模块已经损坏。
同理，可以此测试P~U、P~V、P~W三端。
该方法适用于美的中央空调所有变频模块、风机模块的测量。
4、风机模块故障检测方法：注意：如果更换主板时，能力拨码没拨对，也会导致报P9故障第二部分多联机电控常见故障及处理方法一、EO:室外机通讯故障（仅从机显示）多台室外机并联时，需要通过通讯线将室外机的H1、H2、E相连，并给主机地址拨码拨0,从机1拨1，以此类推。
