螺丝热处理学习

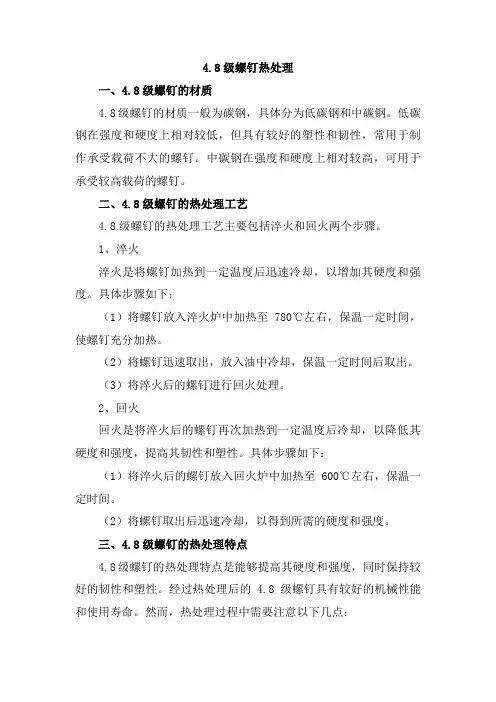

4.8级螺钉热处理一、4.8级螺钉的材质4.8级螺钉的材质一般为碳钢，具体分为低碳钢和中碳钢。

低碳钢在强度和硬度上相对较低，但具有较好的塑性和韧性，常用于制作承受载荷不大的螺钉。

中碳钢在强度和硬度上相对较高，可用于承受较高载荷的螺钉。

二、4.8级螺钉的热处理工艺4.8级螺钉的热处理工艺主要包括淬火和回火两个步骤。

1、淬火淬火是将螺钉加热到一定温度后迅速冷却，以增加其硬度和强度。

具体步骤如下：（1）将螺钉放入淬火炉中加热至780℃左右，保温一定时间，使螺钉充分加热。

（2）将螺钉迅速取出，放入油中冷却，保温一定时间后取出。

（3）将淬火后的螺钉进行回火处理。

2、回火回火是将淬火后的螺钉再次加热到一定温度后冷却，以降低其硬度和强度，提高其韧性和塑性。

具体步骤如下：（1）将淬火后的螺钉放入回火炉中加热至600℃左右，保温一定时间。

（2）将螺钉取出后迅速冷却，以得到所需的硬度和强度。

三、4.8级螺钉的热处理特点4.8级螺钉的热处理特点是能够提高其硬度和强度，同时保持较好的韧性和塑性。

经过热处理后的4.8级螺钉具有较好的机械性能和使用寿命。

然而，热处理过程中需要注意以下几点：1、加热温度和保温时间要适当控制，否则可能导致螺钉过烧或组织不均匀。

2、冷却速度要适当控制，过快的冷却速度可能导致组织应力过大，影响螺钉的力学性能和使用寿命。

3、回火温度和时间要适当控制，以得到所需的硬度和强度，同时保持良好的韧性和塑性。

4、在热处理过程中要注意防止氧化和脱碳现象的发生，以保持螺钉表面的质量。

5、热处理后的螺钉需要进行质量检验，确保符合标准要求。

检验项目包括硬度、强度、韧性、塑性等方面的检测，以保证其具有较好的综合性能和使用寿命。

6、在储存和使用过程中要注意防止螺钉的腐蚀和锈蚀现象的发生，以保持其机械性能和使用寿命。

建议在储存和使用过程中保持干燥和通风的环境，并定期进行防锈处理。

7、当螺钉用于承受较高载荷或需要提高其抗疲劳性能时，可以考虑采用更高级别的热处理工艺，如渗碳淬火、氮化处理等。

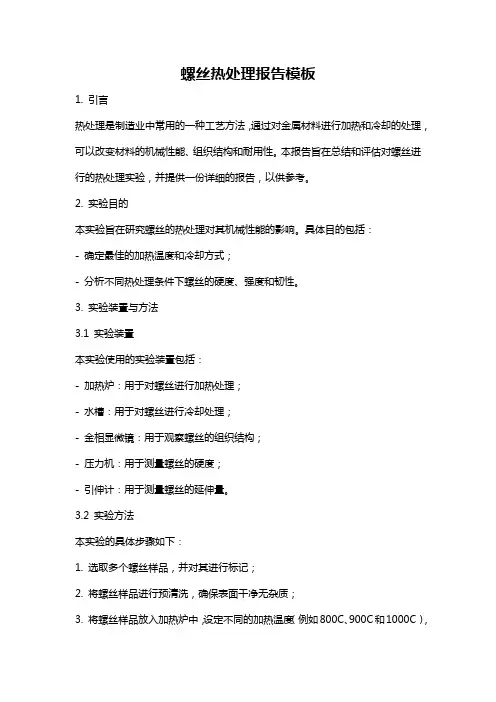

螺丝热处理报告模板1. 引言热处理是制造业中常用的一种工艺方法，通过对金属材料进行加热和冷却的处理，可以改变材料的机械性能、组织结构和耐用性。

本报告旨在总结和评估对螺丝进行的热处理实验，并提供一份详细的报告，以供参考。

2. 实验目的本实验旨在研究螺丝的热处理对其机械性能的影响。

具体目的包括：- 确定最佳的加热温度和冷却方式；- 分析不同热处理条件下螺丝的硬度、强度和韧性。

3. 实验装置与方法3.1 实验装置本实验使用的实验装置包括：- 加热炉：用于对螺丝进行加热处理；- 水槽：用于对螺丝进行冷却处理；- 金相显微镜：用于观察螺丝的组织结构；- 压力机：用于测量螺丝的硬度；- 引伸计：用于测量螺丝的延伸量。

3.2 实验方法本实验的具体步骤如下：1. 选取多个螺丝样品，并对其进行标记；2. 将螺丝样品进行预清洗，确保表面干净无杂质；3. 将螺丝样品放入加热炉中，设定不同的加热温度（例如800C、900C和1000C），并保持一定的加热时间（例如30分钟）；4. 将加热后的螺丝样品迅速放入水槽中进行冷却处理；5. 使用金相显微镜分别观察不同热处理条件下螺丝的组织结构，并拍摄组织显微照片；6. 使用压力机对螺丝样品进行硬度测试，记录各个样品的硬度值；7. 使用引伸计对螺丝样品进行拉伸测试，记录各个样品的强度和延伸量。

4. 实验结果与分析4.1 组织结构分析通过金相显微镜观察不同热处理条件下螺丝的组织结构，我们可以得到以下结论：- 随着加热温度的升高，螺丝的晶粒尺寸增大；- 冷却方式对螺丝的组织结构有较大影响，快速冷却得到的螺丝晶粒更为细小。

4.2 机械性能分析通过压力机和引伸计测试结果的分析，我们可以得到以下结论：- 随着加热温度的升高，螺丝的硬度和强度逐渐增大，但延伸量逐渐减小；- 快速冷却能够提高螺丝的硬度和强度，但对其延伸量有一定的削弱作用。

5. 结论通过本实验的研究，我们得出以下结论：1. 加热温度和冷却方式对螺丝的热处理结果具有显著影响；2. 在热处理过程中，适当的加热温度和合适的冷却方式能够提高螺丝的硬度和强度，但可能对其韧性产生一定的负面影响。

镀锌螺丝的知识点总结一、镀锌螺丝的制造工艺镀锌螺丝的制造工艺主要分为原料准备、成型、热处理、表面处理、包装等几个环节。

1. 原料准备：镀锌螺丝的生产需要用到优质的碳素钢丝作为原料。

生产厂家会购买标准规格的碳素钢丝，并对其进行检测和筛选，确保原料的质量符合要求。

2. 成型：优质的碳素钢丝经过拉丝成型机器的加工，形成螺丝的基本形状。

在这一步骤中，需要设置好合适的拉丝机参数，保证产品的尺寸精准度。

3. 热处理：成型后的螺丝需要进行热处理，以提高其硬度和强度。

一般采用淬火、回火等工艺进行热处理，使螺丝的内部组织达到理想状态。

4. 表面处理：热处理后的螺丝表面会形成一层氧化层，这会影响镀锌的效果。

因此需要在螺丝表面进行脱脂、酸洗等处理，使表面清洁。

5. 镀锌：清洁后的螺丝放入镀锌槽中进行镀锌处理。

镀锌可以采用热浸镀锌或电镀锌的方法，使螺丝表面形成一层防腐层，提高螺丝的耐腐蚀性能。

6. 包装：镀锌螺丝经过检验合格后，进入包装环节。

普通包装一般采用塑料袋、纸箱等包装方式，以及标明产品型号、规格、数量等信息。

二、镀锌螺丝的特点1. 防腐蚀性能好：镀锌螺丝表面形成的锌层具有良好的防腐蚀性能，能够有效延长螺丝的使用寿命。

2. 耐磨损：镀锌螺丝表面硬度高，具有较好的耐磨损性能，适用于各种恶劣环境下的使用。

3. 美观：镀锌螺丝表面光滑、亮丽，长时间使用后依然能保持良好的外观。

4. 施工方便：镀锌螺丝的防腐蚀性能好，适用于室外、潮湿等环境下的使用，广泛应用于建筑、桥梁等领域。

5. 成本较低：相比于不锈钢螺丝，镀锌螺丝的制造成本较低，价格相对较为经济实惠。

三、镀锌螺丝的应用领域镀锌螺丝在建筑、机械、汽车、家具等领域有着广泛的应用。

1. 建筑行业：镀锌螺丝常用于建筑结构连接、家具固定、管道安装等方面，其防腐蚀性能使得其在室外使用时能够有效延长使用寿命。

2. 机械设备：在机械设备的安装、维修过程中，镀锌螺丝常用于零部件的组装和固定，具有良好的耐磨损性能。

不锈钢螺钉热处理一、不锈钢螺丝的热处理方法不锈钢螺丝一般采用的热处理方法有两种：固溶处理和淬火处理。

固溶处理：将不锈钢螺丝加热到一定温度，使其组织达到均匀的奥氏体状态，然后经过快速冷却来达到固溶作用。

固溶后的不锈钢螺丝组织中完全无渗碳体和晶粒较细，具有良好的塑性和加工性能。

淬火处理：在固溶处理的基础上，将不锈钢螺丝加热到淬火温度，然后急速冷却。

淬火后的不锈钢螺丝具有高硬度、高强度和一定的脆性，适合用于高强度要求的场合，如机械传动结构等。

二、不锈钢螺丝热处理的温度参数不锈钢螺丝的热处理温度一般分为两个阶段：固溶温度和淬火温度。

固溶温度：不锈钢螺丝的固溶温度一般为1000℃~ 1100℃。

淬火温度：不锈钢螺丝的淬火温度一般为1000℃左右。

三、不锈钢螺丝热处理后的性能要求不锈钢螺丝热处理后，要求其具有一定的性能指标，如硬度、抗拉强度、延伸率等。

硬度：不锈钢螺丝热处理后的硬度一般应控制在HRC 25 ~ 35之间。

抗拉强度：不锈钢螺丝热处理后的抗拉强度应达到标准规定的要求。

延伸率：不锈钢螺丝热处理后的延伸率应达到标准规定的要求。

四、不锈钢螺丝热处理的常见问题解答1.不锈钢螺丝热处理后会不会生锈？不锈钢螺丝经过适当的热处理后，表面生成了铬氧化物保护膜，具有良好的抗氧化和耐腐蚀性能。

2.不锈钢螺丝热处理有什么要求？不锈钢螺丝热处理应该按照国家标准或行业标准进行，确保加热温度、冷却方式和保持时间等参数符合标准规定。

3.不锈钢螺丝应该采用哪种热处理方法？不锈钢螺丝的热处理方法应根据具体要求进行选择，一般情况下固溶处理和淬火处理都可以采用。

【总结】本文介绍了不锈钢螺丝的热处理标准，包括热处理方法、温度参数、热处理后的性能要求以及解答了一些常见问题。

通过本文的了解，读者可以更好的了解不锈钢螺丝的热处理要求及注意事项。

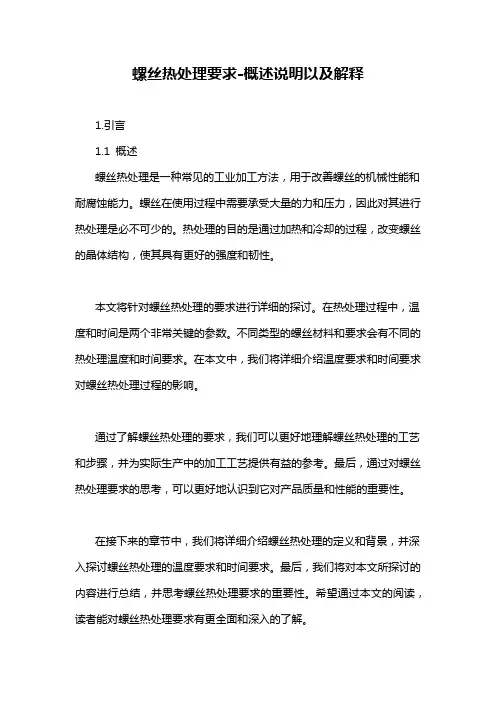

螺丝热处理要求-概述说明以及解释1.引言1.1 概述螺丝热处理是一种常见的工业加工方法，用于改善螺丝的机械性能和耐腐蚀能力。

螺丝在使用过程中需要承受大量的力和压力，因此对其进行热处理是必不可少的。

热处理的目的是通过加热和冷却的过程，改变螺丝的晶体结构，使其具有更好的强度和韧性。

本文将针对螺丝热处理的要求进行详细的探讨。

在热处理过程中，温度和时间是两个非常关键的参数。

不同类型的螺丝材料和要求会有不同的热处理温度和时间要求。

在本文中，我们将详细介绍温度要求和时间要求对螺丝热处理过程的影响。

通过了解螺丝热处理的要求，我们可以更好地理解螺丝热处理的工艺和步骤，并为实际生产中的加工工艺提供有益的参考。

最后，通过对螺丝热处理要求的思考，可以更好地认识到它对产品质量和性能的重要性。

在接下来的章节中，我们将详细介绍螺丝热处理的定义和背景，并深入探讨螺丝热处理的温度要求和时间要求。

最后，我们将对本文所探讨的内容进行总结，并思考螺丝热处理要求的重要性。

希望通过本文的阅读，读者能对螺丝热处理要求有更全面和深入的了解。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分的主要目的是介绍整篇文章的组织结构和各个部分的主题。

通过清晰地描述文章的结构，读者可以更好地理解整篇文章的内容，并对所涉及的主题有一个整体的认识。

首先，文章引言部分会给出对整篇文章的概述，简要介绍螺丝热处理要求的背景和目的。

在这部分，读者可以了解到该主题的重要性和研究意义。

接下来，文章主体部分会详细论述螺丝热处理要求的相关内容。

其中，2.1节会定义和阐述螺丝热处理以及其背景知识，为后续的内容做铺垫。

然后，在2.2节中，将重点讨论螺丝热处理的要求。

这一部分会分别从温度要求和时间要求两个方面进行分析和解释。

通过这些要求的论述，读者可以对螺丝热处理所需的条件和要求有一个全面的了解。

最后，在结论部分，文章会对全文进行总结，概括性地回顾螺丝热处理要求的主要内容，并对螺丝热处理要求的重要性进行思考。

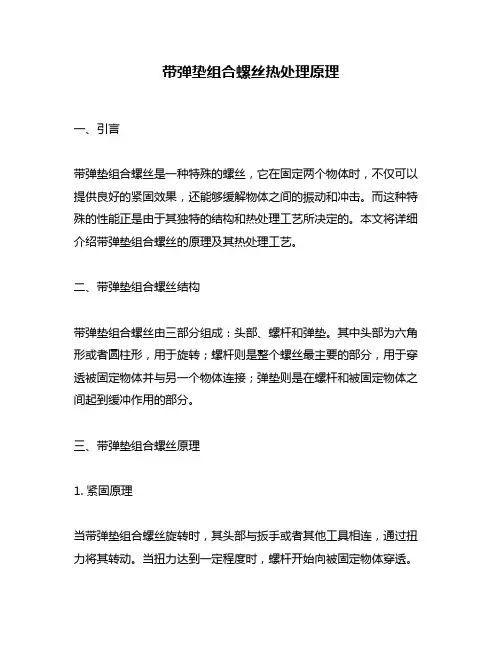

带弹垫组合螺丝热处理原理一、引言带弹垫组合螺丝是一种特殊的螺丝，它在固定两个物体时，不仅可以提供良好的紧固效果，还能够缓解物体之间的振动和冲击。

而这种特殊的性能正是由于其独特的结构和热处理工艺所决定的。

本文将详细介绍带弹垫组合螺丝的原理及其热处理工艺。

二、带弹垫组合螺丝结构带弹垫组合螺丝由三部分组成：头部、螺杆和弹垫。

其中头部为六角形或者圆柱形，用于旋转；螺杆则是整个螺丝最主要的部分，用于穿透被固定物体并与另一个物体连接；弹垫则是在螺杆和被固定物体之间起到缓冲作用的部分。

三、带弹垫组合螺丝原理1. 紧固原理当带弹垫组合螺丝旋转时，其头部与扳手或者其他工具相连，通过扭力将其转动。

当扭力达到一定程度时，螺杆开始向被固定物体穿透。

此时，弹垫被压缩，产生了一定的弹性力，将螺丝与被固定物体之间产生了紧固力。

2. 缓冲原理由于带弹垫组合螺丝的独特结构，在紧固过程中，弹垫会发挥其缓冲作用。

当被固定物体受到振动或者冲击时，弹垫能够吸收部分能量，并将其转化为热能散发出去，从而减小了对整个系统的影响。

四、带弹垫组合螺丝热处理工艺1. 热处理目的带弹垫组合螺丝需要经过热处理才能达到其设计要求的性能。

热处理的目的主要有以下三点：（1）提高材料硬度和耐磨性；（2）改善材料内部结构，消除应力和缩孔等缺陷；（3）调整材料组织和性能，提高其使用寿命。

2. 热处理工艺流程带弹垫组合螺丝的热处理工艺主要包括以下几个步骤：（1）淬火将带弹垫组合螺丝加热至适当温度，然后迅速浸泡在水或者油中，使其迅速冷却。

这样可以使材料的组织变得致密，硬度提高。

（2）回火将淬火后的带弹垫组合螺丝加热至适当温度，保持一定时间后冷却。

这样可以消除材料内部的应力和缩孔等缺陷，并调整其硬度和韧性。

（3）表面处理对经过淬火和回火的带弹垫组合螺丝进行表面处理，以提高其耐蚀性和美观度。

五、总结带弹垫组合螺丝是一种具有特殊性能的螺丝，在紧固和缓冲方面均有良好表现。

其独特结构和热处理工艺是其性能优越的重要原因。

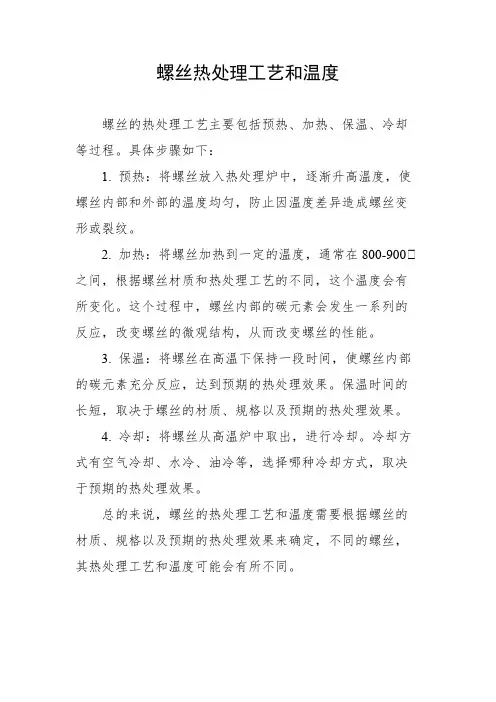

螺丝热处理工艺和温度
螺丝的热处理工艺主要包括预热、加热、保温、冷却等过程。

具体步骤如下：
1. 预热：将螺丝放入热处理炉中，逐渐升高温度，使螺丝内部和外部的温度均匀，防止因温度差异造成螺丝变形或裂纹。

2. 加热：将螺丝加热到一定的温度，通常在800-900℃之间，根据螺丝材质和热处理工艺的不同，这个温度会有所变化。

这个过程中，螺丝内部的碳元素会发生一系列的反应，改变螺丝的微观结构，从而改变螺丝的性能。

3. 保温：将螺丝在高温下保持一段时间，使螺丝内部的碳元素充分反应，达到预期的热处理效果。

保温时间的长短，取决于螺丝的材质、规格以及预期的热处理效果。

4. 冷却：将螺丝从高温炉中取出，进行冷却。

冷却方式有空气冷却、水冷、油冷等，选择哪种冷却方式，取决于预期的热处理效果。

总的来说，螺丝的热处理工艺和温度需要根据螺丝的材质、规格以及预期的热处理效果来确定，不同的螺丝，其热处理工艺和温度可能会有所不同。

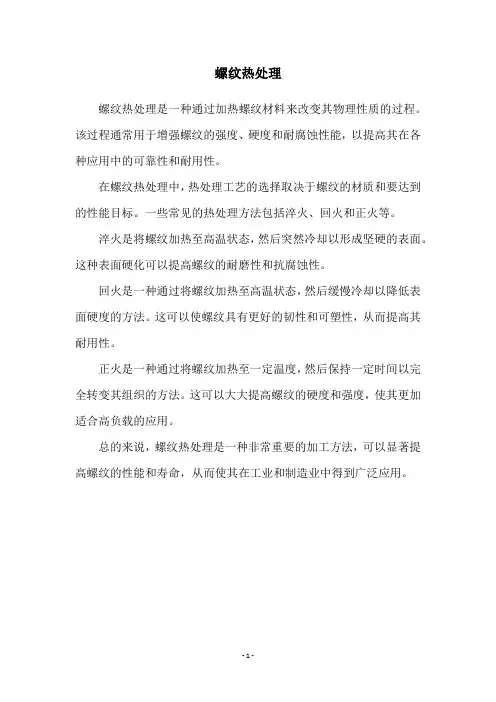

螺纹热处理
螺纹热处理是一种通过加热螺纹材料来改变其物理性质的过程。

该过程通常用于增强螺纹的强度、硬度和耐腐蚀性能，以提高其在各种应用中的可靠性和耐用性。

在螺纹热处理中，热处理工艺的选择取决于螺纹的材质和要达到的性能目标。

一些常见的热处理方法包括淬火、回火和正火等。

淬火是将螺纹加热至高温状态，然后突然冷却以形成坚硬的表面。

这种表面硬化可以提高螺纹的耐磨性和抗腐蚀性。

回火是一种通过将螺纹加热至高温状态，然后缓慢冷却以降低表面硬度的方法。

这可以使螺纹具有更好的韧性和可塑性，从而提高其耐用性。

正火是一种通过将螺纹加热至一定温度，然后保持一定时间以完全转变其组织的方法。

这可以大大提高螺纹的硬度和强度，使其更加适合高负载的应用。

总的来说，螺纹热处理是一种非常重要的加工方法，可以显著提高螺纹的性能和寿命，从而使其在工业和制造业中得到广泛应用。

- 1 -。

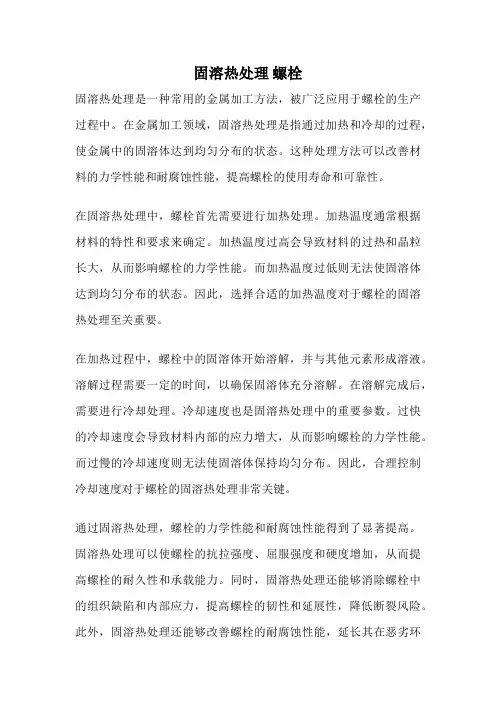

固溶热处理螺栓固溶热处理是一种常用的金属加工方法，被广泛应用于螺栓的生产过程中。

在金属加工领域，固溶热处理是指通过加热和冷却的过程，使金属中的固溶体达到均匀分布的状态。

这种处理方法可以改善材料的力学性能和耐腐蚀性能，提高螺栓的使用寿命和可靠性。

在固溶热处理中，螺栓首先需要进行加热处理。

加热温度通常根据材料的特性和要求来确定。

加热温度过高会导致材料的过热和晶粒长大，从而影响螺栓的力学性能。

而加热温度过低则无法使固溶体达到均匀分布的状态。

因此，选择合适的加热温度对于螺栓的固溶热处理至关重要。

在加热过程中，螺栓中的固溶体开始溶解，并与其他元素形成溶液。

溶解过程需要一定的时间，以确保固溶体充分溶解。

在溶解完成后，需要进行冷却处理。

冷却速度也是固溶热处理中的重要参数。

过快的冷却速度会导致材料内部的应力增大，从而影响螺栓的力学性能。

而过慢的冷却速度则无法使固溶体保持均匀分布。

因此，合理控制冷却速度对于螺栓的固溶热处理非常关键。

通过固溶热处理，螺栓的力学性能和耐腐蚀性能得到了显著提高。

固溶热处理可以使螺栓的抗拉强度、屈服强度和硬度增加，从而提高螺栓的耐久性和承载能力。

同时，固溶热处理还能够消除螺栓中的组织缺陷和内部应力，提高螺栓的韧性和延展性，降低断裂风险。

此外，固溶热处理还能够改善螺栓的耐腐蚀性能，延长其在恶劣环境中的使用寿命。

值得注意的是，固溶热处理并非适用于所有类型的螺栓材料。

不同材料的固溶热处理参数有所不同，需要根据具体材料的特性和要求来确定。

此外，固溶热处理还需要进行严格的质量控制，以确保螺栓的固溶体达到均匀分布的状态。

固溶热处理是一种重要的金属加工方法，对于提高螺栓的力学性能和耐腐蚀性能具有重要作用。

通过合理选择加热温度和冷却速度，可以使螺栓中的固溶体达到均匀分布的状态，从而改善螺栓的性能。

固溶热处理是一项复杂的工艺，需要进行严格的质量控制和参数控制。

在螺栓生产过程中，合理应用固溶热处理技术，可以提高螺栓的质量和可靠性，满足不同领域对于螺栓的需求。

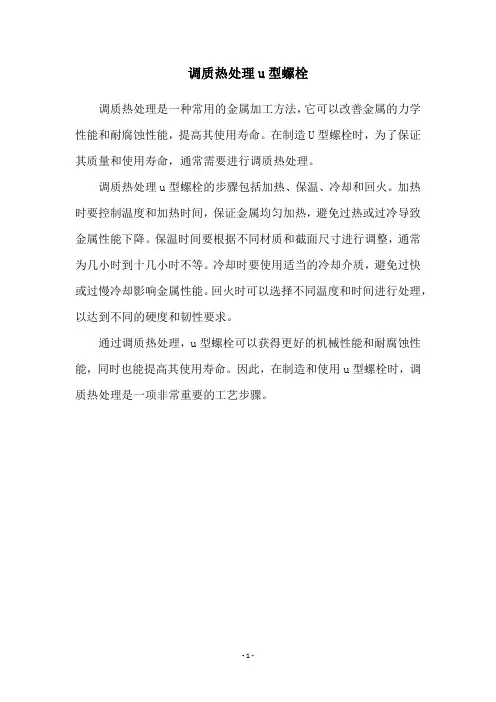

调质热处理u型螺栓
调质热处理是一种常用的金属加工方法，它可以改善金属的力学性能和耐腐蚀性能，提高其使用寿命。

在制造U型螺栓时，为了保证其质量和使用寿命，通常需要进行调质热处理。

调质热处理u型螺栓的步骤包括加热、保温、冷却和回火。

加热时要控制温度和加热时间，保证金属均匀加热，避免过热或过冷导致金属性能下降。

保温时间要根据不同材质和截面尺寸进行调整，通常为几小时到十几小时不等。

冷却时要使用适当的冷却介质，避免过快或过慢冷却影响金属性能。

回火时可以选择不同温度和时间进行处理，以达到不同的硬度和韧性要求。

通过调质热处理，u型螺栓可以获得更好的机械性能和耐腐蚀性能，同时也能提高其使用寿命。

因此，在制造和使用u型螺栓时，调质热处理是一项非常重要的工艺步骤。

- 1 -。

螺栓的热处理方法(1)螺栓加工工艺为：热轧盘条-(冷拨)-球化(软化)退火-机械除鳞-酸洗-冷拨-冷锻成形-螺纹加工-热处理-检验一，钢材设计在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。

如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。

冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。

由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。

在长期生产实践和用户使用调研的基础上，结合GB/T6478-2001《冷镦和冷挤压用钢技术条件》GB/T699-1999《优质碳素结构钢》及目标JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级螺栓螺钉的材料要求为例，各种化学元素的确定。

C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25%-0.55%。

Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45%-0.80%。

Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于0.30%。

S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030%，S小于等于0.035%。

B.含硼量最大值均为0.005%，因为硼元素虽然具有显著提高钢材渗透性等作用，但同时会导致钢材脆性增加。

含硼量过高，对螺栓，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。

二，球化(软化)退火沉头螺钉，内六角圆柱头螺栓采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。

冷镦过程中局部区域的塑性变形可达60%-80%，为此要求钢材必须具有良好的塑性。

螺丝刀材热料热处理实验报告学号： 120306126姓名：陈伟目录一、绪论1、螺丝刀········································1.1、螺丝刀的规格······························2、工具钢发展与展望······························二、实验方案及实验方法1、材料的选择····································· 1.1、T8钢材································ 1.2、W18Cr4V····································1.3、T10A钢····································2、T10A的热处理过程······························ 2.1、预备热处理·································2.2、最终热处理·································三、结果与分析1、硬度与误差分析·································2、金相组织与误差分析·····························四、总结五、参考文献六、致谢一.绪论1、螺丝刀[screwdriver] 一种用来拧转螺丝钉以迫使其就位的工具,通常有一个薄楔形头,可插入螺丝钉头的槽缝或凹口内――学名“改锥”。

螺丝热处理方法一、热处理方式：根据对象及目的不同可选用不同热处理方式。

调质钢：淬火后高温回火（500-650℃）弹簧钢：淬火后中温回火（420-520℃）渗碳钢：渗碳后淬火再低温回火（150-250℃）低碳和中碳（合金）钢淬成马氏体后，随回火温度的升高，其一般规律是强度下降，而塑性、韧性上升。

但由于低、中碳钢中含碳量不同，回火温度对其影响程度不同。

所以为了获得良好的综合机械性能，可分别采取以下途径：（1）、选取低碳（合金）钢，淬火后进行低温250℃以下回火，以获得低碳马氏体。

为了提高这类钢的表面耐磨性，只有提高各面层的含碳量，即进行表面渗碳，一般称为渗碳结构钢。

（2）、采取含碳较高的中碳钢，淬火后进行高温（500-650℃）回火（即所谓调质处理），使其能在高塑性情况下，保持足够的强度，一般称这类钢为调质钢。

如果希望获得高强度，而宁肯降低塑性及韧性，对含碳量较低的含金调质可采取低温回火，则得到所谓“超高强度钢”。

（3）、含碳量介于中碳和高碳之间的钢种（如60，70钢）以及一些高碳钢（如8 0，90钢），如果用于制造弹簧，为了保证高的弹性极限、屈服极限和疲劳极限，则采用淬火后中温回火。

二、作业流程：(一)、调质钢：1、预热处理：正火->退火（珠光体型钢）->高温回火（马氏体型钢）（1）、正火目的是细化晶粒，减少组织中的带状程度，并调整好硬度，便于机械加工，正火后，钢材具有等轴状细晶粒。

2、淬火：将钢体加热到850℃左右进行淬火，淬火介质可根据钢件尺寸大小和该钢的淬透性加以选择，一般可选择水或油甚至空气淬火。

处于淬火状态的钢，塑性低，内应力大。

3、回火：（1）、为使钢材具有高塑性、韧性和适当的强度，钢材在400-500℃左右进行高温回火，对回火脆性敏感性较大的钢，回火后必须迅速冷却，抑制回火脆性的发生。

（2）、若要求零件具有特别高的强度，则在200℃左右回火，得到中碳回火马氏体组织。

（二）、弹簧钢：1、淬火：于830-870℃进行油淬火。

嘿，你说这世界上的事儿，有时候真是让人摸不着头脑，比如咱们今天要聊的这个螺钉热处理。

你说螺钉吧，平时咱们见到的都是硬邦邦、冷冰冰的小玩意儿，咋还能跟“热处理”这种听起来就热乎乎、火辣辣的技术扯上关系呢？这不是明摆着跟咱们常识过不去嘛！但你还真别不信，这螺钉热处理啊，就像是给螺钉来了个“全身按摩加SPA”，让它从里到外都焕然一新，变得更强更硬。

你可能会想，这热处理，是不是得把螺钉放到火里烧，或者用什么高科技的设备来烤？得嘞，我这就给你揭秘，其实啊，这螺钉热处理啊，就像是咱们平时炖肉的火候掌握，得恰到好处才行。

首先呢，得给螺钉来个“预热”，就像是咱们炖肉前得先把锅烧热一样。

这一步啊，主要是为了让螺钉里的金属原子们“活跃”起来，为接下来的“大变身”做好准备。

然后呢，就是“加热”阶段了。

这时候啊，螺钉就像是被放进了一个“大烤箱”，里面的温度得控制在一定范围内，不能太高也不能太低。

就像是咱们炖肉时的火候，得用中小火慢炖，才能让肉炖得又烂又入味。

螺钉也是这样，得让它在一定的温度下“慢慢烤”，才能让它的组织和性能发生“质”的变化。

最后啊，就是“冷却”阶段了。

这时候啊，螺钉就像是刚从“烤箱”里拿出来的“热乎乎”的肉，得赶紧给它“降降温”。

就像是咱们炖完肉后得把锅从火上端下来，让肉自然冷却一样。

螺钉也是这样，得让它在一定的条件下“慢慢冷”，才能让它的组织和性能“定型”，变得更强更硬。

所以啊，下次你再看到螺钉热处理这事儿，可别再想着它是什么高大上的技术了。

其实啊，它就像是咱们生活中的一部分，简单、朴实，却又充满了智慧和奥秘。

就像是你永远不会想到，一顿家常便饭的炖肉过程，竟然能给螺钉带来这么大的改变！。

中碳钢_螺栓的热处理方法螺栓加工工艺为：热轧盘条-(冷拨)-球化(软化)退火-机械除鳞-酸洗-冷拨-冷锻成形-螺纹加工-热措置惩罚-检验一，钢材设计在紧固件制造中，不错选用紧固件材料是重要一环，因为紧固件的机能以及其材料有着密切的关系。

如材料选择不妥或不不错，可能造成机能达不到要求，使用寿命缩短，甚至发买卖外或加工坚苦，制造成本高档，因此紧固件材料的选用是很是重要的环节。

冷镦钢是接纳冷镦成型工艺出产的互换性较高的紧固件用钢。

由于它是常温下哄骗金属范性加工成型，每1个零件的变型量很大，承受的变型速率也高，因此，对冷镦钢原料的机能要求十分严酷。

在长期出产实践以及用户使用调研的基础上，联合GB/T6478-2001《冷镦以及冷挤压用钢技术条件》GB/T699-1999《优质碳素***钢》及方针JISG3507-1991《冷镦钢用优质碳素钢盘条》的独特之处，以8.8级，9.8级螺栓螺丝的材料要求为例，各种化学元素的确定。

C含量过高，冷成形机能将降低；过低则无法餍足零件机械机能的要求，因此定为0.25%-0.55%。

Mn 能提高钢的渗透性，但新增过多则会强化基体社团而影响冷成形机能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45%-0.80%。

Si能强化铁素体，促使冷成形机能降低，材料延长率下降定为Si小于等于0.30%。

S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，侵害钢材的机械机能，应尽可能降低，定为P小于等于0.030%，S小于等于0.035%。

B.含硼量最大值均为0.005%，因为硼元素虽则具有显着提高钢材渗透性等作用，但同时会导致钢材脆性增长。

含硼量过高，对螺栓，螺丝以及螺柱这类需要良好综合机械机能的工件是十分倒霉的。

二，球化(软化)退火沉头螺丝，内六角圆柱头螺栓接纳冷镦工艺出产时，钢材的原始社团会直接影响着冷镦加工时的成形能力。

冷镦历程中局部区域的范性变型可达60%-80%，为此要求钢材必须具有良好的范性。
