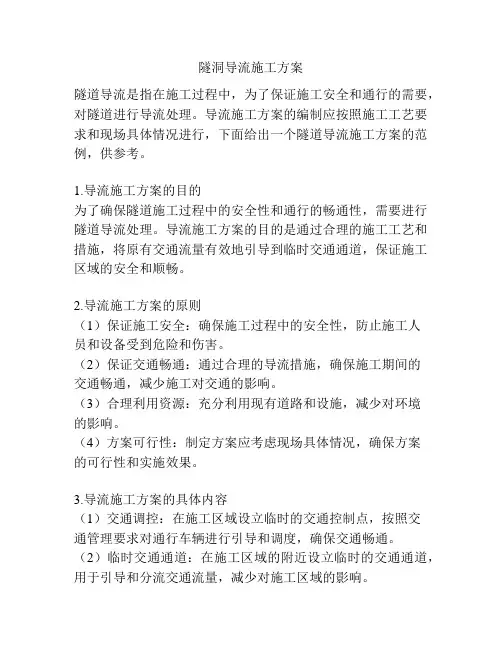

隧洞导流施工方案隧道导流是指在施工过程中，为了保证施工安全和通行的需要，对隧道进行导流处理。
导流施工方案的编制应按照施工工艺要求和现场具体情况进行，下面给出一个隧道导流施工方案的范例，供参考。
1.导流施工方案的目的为了确保隧道施工过程中的安全性和通行的畅通性，需要进行隧道导流处理。
导流施工方案的目的是通过合理的施工工艺和措施，将原有交通流量有效地引导到临时交通通道，保证施工区域的安全和顺畅。
2.导流施工方案的原则（1）保证施工安全：确保施工过程中的安全性，防止施工人员和设备受到危险和伤害。
（2）保证交通畅通：通过合理的导流措施，确保施工期间的交通畅通，减少施工对交通的影响。
（3）合理利用资源：充分利用现有道路和设施，减少对环境的影响。
（4）方案可行性：制定方案应考虑现场具体情况，确保方案的可行性和实施效果。
3.导流施工方案的具体内容（1）交通调控：在施工区域设立临时的交通控制点，按照交通管理要求对通行车辆进行引导和调度，确保交通畅通。
（2）临时交通通道：在施工区域的附近设立临时的交通通道，用于引导和分流交通流量，减少对施工区域的影响。
（3）交通标志标线：在临时交通通道和施工区域设置明确的交通标志和标线，提醒驾驶员注意施工区域和临时交通规则。
（4）交通管制设施：在施工区域设置合理的交通管制设施，如交通锥、警示灯等，提醒驾驶员减速慢行，确保交通安全。
（5）施工场地组织：根据施工进度和现场情况，合理组织施工场地，确保施工人员和设备的安全，并尽量减少对交通的影响。
4.导流施工方案的实施（1）施工前准备：确定施工地点和施工时间，组织好施工人员和设备，准备好所需材料和工具。
（2）施工方案宣传：在施工前，通过宣传和广告等方式，告知司机和行人施工信息和交通调整情况，引导他们按照临时交通规则行驶。
（3）交通调整：在施工前，按照导流施工方案，组织好交通调整，保证交通畅通和施工区域的安全。
（4）施工期间监控：在施工期间，对施工区域进行监控和巡逻，及时处理交通事故和交通堵塞情况，保证施工的顺利进行。
隧洞设计说明书1毕业设计说明书班级：学生姓名：学号：指导教师：年月毕业设计题目：专题（子课题）题目：马鹿塘水库输水（导流）遂洞设计作者学校：年级班次：设计者：学号：指导教师：单位：职称：目录摘要.................................................................................. 错误!未定义书签。
前言.. (5)１、设计基本资料 (6)1.1工程地理位置 (6)1.2工程区概况和工程作用 (1)1.3输水（导流）遂洞地质条件 (3)2、水文基本资料 (3)2.1、自然地理概况 (3)2.2、流域概况 (4)2.3、水文气象 (4)2.4、径流 (5)3、输水（导流）遂洞设计 (10)3.1、隧洞选线与布置 (10)3.2、无压洞段的断面选取 (11)3.3、有压洞段的断面选取 (13)3.4、挑流消能段 (13)3.5、开度流量关系说明 (14)3.6、结构稳定 (15)4.6、出口段的断面选取 (18)4、输水（导流）遂洞计算 (19)4.1、无压段断面选取计算 (19)4.2、有压段断面选取计算 (22)4.3、消能计算 (22)4.4、输水（导流）遂洞水力计算 (24)4.5、结构稳定计算 (41)4.5.1、有压段结构稳定计算 (41)4.5.2、无压段结构稳定计算 (48)4.6、出口段水面线计算 (57)5、总结与体会 (58)相关标准和参考文献 (59)Abstract (60)英文文献及翻译 (62)摘要本设计是在我们即将结束大学四年的学习时进行的，设计囊括了四年来我们所学的各专业课程知识和基础知识，起到了总结与归纳的作用。
本设计的主要内容包括：水库枢纽布置中的输水（导流）遂洞设计。
本设计说明书中比较详细地论述了水工建筑物中的水工遂洞的布置原则、选择依据、各设计参数的计算方法及相关水利计算和结构等，并主要针对红河州金平县马鹿塘水库中的输水（导流）遂洞进行了初步的方案比较设计。
第一章工程概况1.1、工程概况1.1.1、地理位置碧流河水库工程位于新疆奇台县碧流河乡境内，坝址地理位置：东经89°34′，北纬43°38′。
是碧流河干流上的控制性工程，其主要任务是以灌溉供水为主，结合防洪、生活及工业供水。
是一座具有综合利用任务的水利工程。
工程距奇台县55km，交通条件良好。
1.1.2、工程规模碧流河水库为中型Ⅲ等工程，水库总库容1440万m3，正常蓄水位1734.00m，相应库容1190万m3，兴利库容1040万m3；死水位1701.50m，死库容150万m3，防洪库容95.0万m3，拦洪库容155万m3，调洪库容250万m3。
坝址河床高程1672.00m。
现状年工程可控制灌溉面积12.75万亩，水库建成后，可将下游防护对象的防洪标准5年一遇提高到10年一遇。
主要建筑物有拦河大坝、泄水建筑物、引水建筑物。
大坝为2级建筑物，其余为3级建筑物。
工程区基本地震烈度为Ⅷ度，主要建筑物设防烈度为Ⅷ度。
1.1.3、枢纽布置及第2标段主要建筑物（1）工程总体布置枢纽工程由碾压式沥青混凝土心墙坝、导流泄洪兼放水洞、表孔溢洪洞等建筑物组成。
根据地质地形条件，在整个河谷布置大坝，导流泄洪放水洞布置在左岸，表孔溢洪洞布置在右坝肩。
（2）第2标主要建筑物碧流河水库工程第2标为：水库导流泄洪放水隧洞；合同编号：QT-BLH-SK-2013-SG2。
主要建筑物如下：导流泄洪放水洞布置在左岸，导流泄洪放水洞洞长428m，施工导流期承担导流任务，正常运用期承担泄洪、放水任务。
导流洞进口高程1684.00m，设计洪水位时导流泄洪洞最大泄流量90.00m3/s，校核洪水位时导流泄洪洞最大泄流量90m3/s，导流洞导流期设计流量96.0m3/s。
导流洞布置成压力洞的型式，由引渠段、闸前有压洞身段、检修竖井、有压洞身段、工作闸井、出口扩散段、消力池、海漫段组成。
进口引渠长51.4m，闸前有压洞身段长75.0m，圆形断面，洞径3.5m，衬砌厚度0.5m，纵坡1/50。
导流隧洞专项施工方案一、设计概况导流隧洞位于大坝左岸，洞身总长242m，其中从出口至进口段176m为直段，与后期放水洞兼顾并用即为放水洞中后段。
导流洞前段为圆弧段全长65m，其中25m需要衬砌，其余为后期封堵。
导流洞衬砌总长201米。
导流隧洞呈城门洞型，断面尺寸为2.5×3.75m（宽×高，净高1.25m），施工期导流流量14.70m3/S；导流隧洞进口底高程为1060.00m、出口底高程为1054.25m；进口衔接段长4m，安设钢闸门尺寸为2×2.5m（宽×高）；出口设消水池段2.5×10.52m（宽×长），i=1／200。
导流隧洞洞身衬砌为C25F100W8钢筋砼，断面厚40㎝，i=1／40，每10m为一衬砌段，设伸缩缝，缝宽2㎝，临水面下20㎝,用651型橡胶止水带止水，缝内夹聚乙烯闭孔泡沫板厚2㎝。
临水面下2㎝用聚硫密封胶封闭；衬砌段按10m分格约21段，其中直段为18段、圆弧段为3段。
衬砌时在顶拱1200范围内设三排¢60UPVC 回填灌浆管纵向排距2.5m。
顶拱600范围内设两排¢50排水孔，纵向排水孔孔距为2m，呈梅花型布置，入围岩2.0m。
断面钢筋采用Φ16、Φ12二级钢筋（HRB335），钢筋搭接采用焊接（单面焊不小于10d,双面焊不小于5d）；钢筋保护层厚度均为50㎜。
二、施工方案洞身衬砌在横断面上分三次成型，即先浇筑底板，再浇筑30㎝高矮边墙，然后利用台车模具及拼装组合模具浇筑拱顶及上部侧墙整体段。
导流洞直段176m采用加工定型台车模具，从出口段开始逐步浇筑完成。
台车长度按设计分块长度配套即台车长10m，用工字钢与钢模板焊接定型，然后利用铺设导轨逐段浇筑。
导流洞进口圆弧段25m（导0+000～导0+025）采用定型工字钢组合木模板逐段浇筑，工字钢主带、肋，间距70cm,用厚度4.0cm模板拼装。
导流洞封堵施工方案1、工程概况导流隧洞：导流隧洞工程已于2010年6月底建成完工。
导流洞于2010年11月10日顺利导流，至今运行良好。
导流隧洞设计导流时段为11月～4月，导流流量为417m³/s。
导流隧洞布置于左岸，进口底板高程576.0m，出口底板高程575.0m，隧洞长295.87m，断面型状为城门洞型，净断面尺寸(宽×高)为6.5×6.5m，导流洞进口未设计封堵闸门。
目前泄洪闸及厂房基坑内施工项目已经全部完成，根据巨亭电站总进度计划，于2014年3月31日前上下游围堰拆除、泄洪闸过流，在4～5月份进行导流洞封堵。
根据设计联系单（巨亭-施工-11），导流洞封堵围堰设计标准采用4月份5年一遇洪水标准，对应流量417m3/s，（与2014年度工程度汛报告设计标准不符）上游围堰设计顶高程585.0m，下游围堰设计顶高580.0m，上、下游均采用土石围堰形式（导流洞封堵上下游围堰典型断面图见附图）。
目前河床流量为90m3/s 左右，导流洞进口水位579m、下游水位577m。
2、编制依据（1）依据湖南设计院导流洞封堵图纸（HND/J066S-6-24～29）；（2）3月24日在业主汉中公司总部召开的会议精神：导流洞封堵段不再扩挖，封堵段加长至15m，分临时封堵段3m和永久封堵段12m；（3）嘉陵江巨亭水电站厂房、厂房及附属工程施工招标投标文件、合同文件；（4）水利水电工程施工组织设计规范（SL303-2004）；（5）水工混凝土施工规范（DL/T5144-2001）；（6）水工混凝土钢筋施工规范（DL/T5169-2002）；（7）钢筋焊接及验收规范（JGJl8—96）；（8）水电水利工程模板施工规范（DL/T5110-2000）；（9）水工混凝土试验规程（DL/T5150—2001）；（10）水工建筑物水泥灌浆施工技术规范（DL/T5148-2001）；（11）嘉陵江巨亭水电站工程基岩帷幕灌浆和固结灌浆施工技术要求（HND、J066s-6-003）3、施工布置3.1道路布置道路采用下游新建底线路（沿河路）作为进出导流洞的主干路；在导流洞出口围堰背水面需修建一条通往导流洞的道路。
导流隧洞施工方案1、导流隧洞1）、进出口开挖采用反铲结合人工开挖洞口覆盖层，对进出口永久边坡的建基面，按设计开挖线采用手风钻造孔，自上而下分层爆破开挖，并采用光面爆破技术。
开挖边坡强风化为1：1，弱风化为1：0.5，底部建基面预留1.5m的保护层，边坡视地质情况采用随机锚杆喷砼支护。
弃碴采用1m3挖掘机装5t自卸汽车运到弃碴场出碴。
洞口上方设1m宽马道，外侧采用浆砌石结构挡碴墙，做好洞口周边排水沟等防护设施。
为确保洞口施工时不受来水影响，过洞口施工道路（路顶高程约221m）为导流洞临时挡水围堰，待导流洞施工结束后挖除并搭建临时过洞口栈桥，供开挖出碴及上下游围堰施工通道。
2）、洞身开挖洞身开挖采用全断面一次掘进的方式，钻车造孔，光面爆破，考虑到导流洞工期较紧，为保证施工进度，拟采用从进出口两个工作面同时掘进的方式开挖，具体施工程序和施工方法如下：（1）、循环进尺：有效循环进尺初定为2.0m。
（2）、钻孔工艺：采用CMJ-17型钻车造孔，钻车的二臂全液压型，电驱动，总功率45KW，钻孔直径Ф=42mm。
1）布孔a.掏槽孔：根据造孔工艺和围岩岩性特点，导流洞开挖采用四空孔十字型直眼掏槽方法。
b.扩邦孔：扩邦孔的孔间距初定80cm，最小抵抗线为75cm。
c.光爆孔（周边孔）现场布孔根据围岸的实际情况，并在生产性实验中加以调整，达到最佳光爆效果，初定光爆孔的孔间距60cm。
布孔如下页图所示：2）装药隧洞掘进采用φ32抗水硝铵炸药，光面爆破用Ф25光爆药卷，空气间隔装药，各孔装药系数：掏槽孔：λ=0.70扩邦孔：λ=0.65光爆孔：λ=0.55导流洞开挖布孔示意图3） 起爆：采用非电雷管即塑料导管起爆，选用的非电雷管段别为1-10段。
实际起爆段位根据布孔总圈数确定。
4） 洞内通风排烟本工程根据一次起爆药量约40kg ，所形成的烟雾、粉尘在20分钟排除的标准校核，选用进出口各一台30KW 的压入式通风机，配选φ600m 的橡胶风筒。
FCD71030FCD水利水电工程初步设计阶段导流隧洞设计大纲范本水利水电勘测设计标准化信息网1998年6月1工程初步设计阶段导流隧洞设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月2目次1. 引言 (4)2. 设计依据文件和规范 (4)3. 基本资料 (5)4. 设计原则、设计任务及基本假定 (8)5.导流隧洞布置及断面体形设计 (9)6.水力设计 (11)7.隧洞结构设计 (13)8.隧洞进÷出口明渠及洞脸开挖边坡稳定分析 (17)9.封堵闸门结构设计 (18)10.导流隧洞施工设计 (18)11.专题研究及模型试验 (19)12.工程量计算 (20)13.设计成果 (20)附录A 导流隧洞泄流计算 21 附表 2531 引言工程位于，是以为主，等综合利用的水利水电枢纽工程。
枢纽建筑物由组成，最大坝高 m，正常蓄水位 m，总库容³108m3，电站总装机容量 MW，保证出力 MW，年发电量³108kW²h，灌溉面积³104km2，通航 t级船队(舶)。
坝址处多年平均流量为 m3/s，河谷为形，谷底宽为 m，河谷形状系数，左右岸岸坡平均坡度为度，两岸及河床岩性为。
本工程预可行性研究报告于年月审查通过，选定坝址为，采用隧洞导流，总工期为年。
2 设计依据文件及规范2.1 有关本工程文件(1) 工程预可行性研究报告；(2) 工程预可行性研究报告审批文件；(3)可行性研究设计即原初步设计任务书及项目设计大纲；(4)有关的专题报告。
2.2 设计规范设计时应遵照的有关主要规范有(不限于)：(1)DL5021—93 水利水电工程初步设计报告编制规程；(2)SDJ12—78及 水利水电枢纽工程等级划分及设计标准(试行)及其补充规定；SDJ217—87(3)SDJ338—89 水利水电工程施工组织设计规范；(4)SD134—84 水工隧洞设计规范(试行)；(5)GBJ86—85 锚杆喷射混凝土支护技术规范；(6)SDJ57—85 水利水电地下工程锚喷支护施工技术规范；(7)SL74-95或 水利水电工程钢闸门设计规范；DL/T5039-95(8)SDJ212—83 水工建筑物地下开挖工程施工技术规范；(9)SL/T191-96或 水工混凝土结构设计规范；DL/T5057-1996(10)SDJ207—82 水工混凝土施工规范；(11) 其它有关的设计规范。
一、项目背景随着我国水电工程的快速发展，导流隧洞作为水利水电工程施工期临时性水工隧洞，在工程中的重要性日益凸显。
为确保导流隧洞的安全、高效施工，特制定本专项设计方案。
二、设计原则1. 安全第一：确保导流隧洞施工过程中的安全，防止发生安全事故。
2. 经济合理：在保证安全的前提下，尽量降低工程成本，提高经济效益。
3. 科学合理：采用先进的施工技术，确保导流隧洞施工质量。
4. 环保节能：遵循绿色施工理念，减少对环境的影响。
三、设计内容1. 工程概况导流隧洞位于某水电工程大坝右岸，全长X米，断面尺寸为X米×X米。
隧洞设计流量为X立方米/秒，最大流速为X米/秒。
2. 结构设计（1）洞身结构：采用圆形断面，混凝土衬砌，衬砌厚度根据地质条件和施工要求确定。
（2）进出口结构：进出口结构采用钢筋混凝土结构，设计需考虑地形、地质条件及施工安全。
（3）洞顶防护：洞顶采用锚杆、钢筋网、喷混凝土等支护措施，确保洞顶稳定。
3. 施工方案（1）施工顺序：按照先洞身、后进出口的原则进行施工。
（2）施工方法：采用钻爆法进行洞身开挖，进出口结构采用模板现浇法。
（3）支护措施：洞身开挖后，及时进行支护，包括锚杆、钢筋网、喷混凝土等。
4. 监控量测（1）洞身收敛：采用收敛计监测洞身收敛，确保洞身稳定。
（2）洞顶位移：采用水准仪监测洞顶位移，确保洞顶稳定。
（3）围岩应力：采用应力计监测围岩应力，为施工提供依据。
5. 环保措施（1）施工废水处理：采用沉淀池、过滤池等设施处理施工废水，达标排放。
（2）噪声控制：采用隔声墙、减振器等设施降低施工噪声。
（3）粉尘控制：采用喷雾降尘、洒水等设施控制粉尘。
四、设计结论本专项设计方案充分考虑了导流隧洞的施工安全、质量和环保要求，采用先进的施工技术，确保导流隧洞安全、高效施工。
在实际施工过程中，需根据现场实际情况对设计方案进行适当调整，确保工程顺利进行。
大溪水库除险加固导流隧洞工程施工方案一、导流隧洞工程概述导流隧洞位于第一溢洪道与第二溢洪道之间，进口高程为110m,出口高程为109.05m，洞室为马蹄形（原城门形）,洞长95m，纵坡1/100。
导流洞平面示意图隧洞进出口段各20m洞身内壁在开挖时喷混凝土支护，以增强隧洞的稳定性，其余部分仅对局部可能不稳的岩体加锚杆，洞脸作喷混凝土处理，以防岩体风化过快而影响稳定性。
隧洞完成导流任务后，在进口段用微膨胀混凝土封堵，长度30m, 隧洞进口用锚筋、挂钢筋网现浇混凝土面板，以加强封堵效果。
主要工程量表二、隧洞石方明挖施工（1）隧洞的明挖出口石方采用松动控制爆破，洞脸边坡预留保护层，采用手风钻钻孔，松动爆破。
洞外明挖石渣，用于铺设隧洞出洞口的施工道路洞，多余石渣利用挖掘机配合自卸汽车运往指定弃土场。
（2）洞脸支护洞脸开挖前，在洞脸边线外10-20cm处开挖一条30cm宽的截水沟；隧洞明挖完成以后，立即进行洞脸锚喷支护，对岩石进行封闭。
三、隧洞掘进方案隧洞掘进采用上下台阶开挖，进尺循环即炮孔深度1.0m，采用楔形式挖槽，孔深1.2m，底部预留工作平台，作为隧洞出渣和材料、设备运送的道路。
人工装碴、时风三轮自卸车洞内运送石渣到洞外，洞外采用反铲挖掘机配自卸汽车进行，出渣料运往材料堆放场地及进场施工道路、整平，便于材料的堆放、运输。
场地和道路铺设完毕后，多余石渣利用挖掘机配合自卸汽车运往指定弃土场。
开挖后尽快进行锚喷支护，以保护围岩稳定。
为了加快施工进度，我部将采取在隧洞进出口端同时掘进的方法对导流隧洞的进行开挖。
于2009年11月3日隧洞开挖设备进场开工后，先铺设第一溢洪道进出口段部位导流隧洞开挖的施工道路，专业爆破施工相关技术人员及设备到位，配备施工测量人员测定导流隧洞开挖的轴线及高程。
同时进行导流隧洞开挖的专项爆破试验，再根据爆破试验参数及相关设计方案对大坝进行进出口段双向掘进的方式开挖以保证施工进度。
FCD71030FCD水利水电工程初步设计阶段导流隧洞设计大纲范本水利水电勘测设计标准化信息网1998年6月1工程初步设计阶段导流隧洞设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月2目次1. 引言 (4)2. 设计依据文件和规范 (4)3. 基本资料 (5)4. 设计原则、设计任务及基本假定 (8)5.导流隧洞布置及断面体形设计 (9)6.水力设计 (11)7.隧洞结构设计 (13)8.隧洞进出口明渠及洞脸开挖边坡稳定分析 (17)9.封堵闸门结构设计 (18)10.导流隧洞施工设计 (18)11.专题研究及模型试验 (19)12.工程量计算 (20)13.设计成果 (20)附录A 导流隧洞泄流计算 21 附表 2531 引言工程位于，是以为主，等综合利用的水利水电枢纽工程。
枢纽建筑物由组成，最大坝高 m，正常蓄水位 m，总库容×108m3，电站总装机容量 MW，保证出力 MW，年发电量×108kW·h，灌溉面积×104km2，通航 t级船队(舶)。
坝址处多年平均流量为 m3/s，河谷为形，谷底宽为 m，河谷形状系数，左右岸岸坡平均坡度为度，两岸及河床岩性为。
本工程预可行性研究报告于年月审查通过，选定坝址为，采用隧洞导流，总工期为年。
2 设计依据文件及规范2.1 有关本工程文件(1) 工程预可行性研究报告；(2) 工程预可行性研究报告审批文件；(3)可行性研究设计即原初步设计任务书及项目设计大纲；(4)有关的专题报告。
2.2 设计规范设计时应遵照的有关主要规范有(不限于)：(1)DL5021—93 水利水电工程初步设计报告编制规程；(2)SDJ12—78及水利水电枢纽工程等级划分及设计标准(试行)及其补充规定；SDJ217—87(3)SDJ338—89 水利水电工程施工组织设计规范；(4)SD134—84 水工隧洞设计规范(试行)；(5)GBJ86—85 锚杆喷射混凝土支护技术规范；(6)SDJ57—85 水利水电地下工程锚喷支护施工技术规范；(7)SL74-95或水利水电工程钢闸门设计规范；DL/T5039-95(8)SDJ212—83 水工建筑物地下开挖工程施工技术规范；(9)SL/T191-96或水工混凝土结构设计规范；DL/T5057-1996(10)SDJ207—82 水工混凝土施工规范；(11) 其它有关的设计规范。
2.3 主要参考文献(1)水力计算手册，武汉水利电力学院水力学教研室编，水利出版社，1980年(2)水工隧洞和调压室，潘家铮主编，水利电力出版社，1990年(3)水工隧洞的设计理论和计算，汪胡桢编，水利电力出版社，1977年(4)地下工程喷锚支护原理和设计，王建宇编，中国铁道出版社，1980年(5)地下工程围岩稳定分析，于学馥、郑颖人、刘怀恒、方正昌编，煤炭工业出版社，1983年4(6)水利水电工程地下建筑物设计手册，水利水电规划设计总院等编，1993年(7)水利水电施工组织设计手册，水利电力出版社，1990年3基本资料3.1 坝址及坝线本阶段选定的坝址为，坝线为。
3.2 工程等级及建筑物级别本工程为等工程，永久建筑物为级建筑物，临时建筑物为级建筑。
提示：若导流洞与永久泄水或引水建筑物全部或部分相结合时，相结合的部分，应按永久建筑物级别设计。
3.3 设计洪水标准根据导流方式设计大纲，本工程采用围堰挡(全年或非汛期) 洪水、隧洞导流的导流方式。
导流隧洞设计洪水重现期为 a，相应设计流量 m3/s。
3.4 水文(1)坝址不同时段不同重现期洪水流量表1 坝址不同时段洪水重现期——流量关系表单位：m3/s时段洪水重现期，a100 50 20 10 5全年枯水期月日～月日月日～月日月日～月日月日～月日(2)坝址历史实测逐月最大、最小及平均流量与逐月不同重现期流量表2 坝址逐月流量特征表单位：m3/s项目月份1 2 3 4 5 6 7 8 9 10 11 12历年最大流量历年最小流量多年平均流量历史最大平均流量各月最大流量经验频率流量100a50a20a10a5a5(3)典型年洪水过程线；(4)导流隧洞进、出口位置水位流量关系曲线；(5)坝址水位——库容曲线。
3.5 泥沙多年平均年输沙量万t／a；多年平均含沙量 kg／m3；实测最大含沙量 kg／m3；悬移质平均粒经 mm。
3.6气象(1)坝址气温和水温表3 坝址气温与水温表单位：℃项目月份全年1 2 3 4 5 6 7 8 9 10 11 12月平均气温月平均最高气温月平均最低气温绝对最高气温绝对最低气温月平均水温(2)降雨量、蒸发量及湿度表4坝址降雨量、蒸发量及湿度表项目月份全年1 2 3 4 5 6 7 8 9 10 11 12平均降雨量，mm平均蒸发量，mm平均相对湿度，%年最大降雨量 mm，最大降雨强度 mm／d，平均降雨天数 d。
(3)风速表5 坝址风速表单位：m／s项目月份全年1 2 3 4 5 6 7 8 9 10 11 12平均风速平均最大风速极大风速风向为，吹程 km。
(4)冰6坝址冰冻期为月日至月日，平均结冰厚度 m；流冰期为月日至月日，持续时间 d 。
3.7 地形及地质资料3.7.1地形及工程地质(1)坝址区(包括导流隧洞)地形图(1:1000～1:2000)；(2)坝址区及导流隧洞沿程工程地质平面图(1:1000～1:2000)；(3)导流隧洞沿程工程地质纵剖面(包含隧洞沿程岩性、围岩类别、地质构造特性及详细的工程地质描述与围岩稳定性评价表)及地质横剖面图(1:1000～1:2000)；(4)有关地应力特性指标岩体内垂直地应力为 MPa，水平地应力为 MPa，最大主应力为 MPa，方向为；最大剪切应力为 MPa，方向为。
提示：应力条件应考虑自重应力场及自重＋构造应力场两种情况。
(5)导流隧洞沿程围岩物理力学特性表6 导流隧洞沿程围岩物理力学特性表围岩类别极限抗压强度MPa容许承压Mpa容重kN/m3弹性模量MPa变形模量Mpa泊桑比坚固系数弹抗系数KPa/m摩擦系数岩/岩断层(大裂隙)面干湿抗剪f抗剪断fcMPaf′c′MPa(6)导流隧洞进、出口洞脸和明渠边坡工程地质描述及稳定性评价与建议的开挖边坡值。
提示：主要说明进出口洞脸及明渠边坡岩性，风化程度，覆盖层厚度，断层、裂隙发育程度及走向、倾向、倾角，岩体完整性，山崩、危崖及不稳定岩体、滑坡等情况，并对边坡进行稳定性评价，针对不同岩性及风化完整程度分别给出合适的开挖边坡值。
(7)喀斯特岩溶洞特性。
3.7.2水文地质(1)导流隧洞沿程水文地质特性。
(2)地下水的分层、埋深及水源补给和水的化学性质。
(3)透水岩体或岩基的分布、厚度，承压水的可能分布高程及岩体的渗透系数。
(4)河床冲淤变迁资料。
3.7.3 本工程地震基本烈度为度，设计烈度为度。
3.8 水工建筑物设计资料(1)枢纽总平面布置图。
(2)各主要建筑物和坝段剖面图及主要工程量。
(3)各主要泄水建筑物的泄量曲线及运用要求。
3.9 建筑材料(1)砂石骨料的产地、储量和物理力学性质及碱骨料反应试验成果。
(2)采用水泥的产地、品种及标号。
7(3)掺合料、外加剂的品种、性质及指标。
(4)采用的新材料的性质及指标。
3.10 导流规划及其技术指标提示：包括各导流时段的档、泄水建筑物及导截流标准和流量。
3.11 其它有关的资料(1)导流工程施工进度安排与要求。
(2)国内外水工隧洞的施工水平资料。
(3)坝址上、下游供水要求。
(4)施工期通航资料。
提示：施工期通航的船运量，通航季节，船舶及筏运吨位、尺寸、吃水深度，船及木筏编队型式数量及运行情况，行船允许流速、坡降等。
(5)施工期过渔、过木的要求。
(6)坝址区及导流隧洞沿程现有交通状况。
(7)在梯级电站中，上游已建电站对削减导流流量及枯水期调峰时增泄流量的有关资料。
(8)临时或永久跨导流隧洞进、出口明渠的交通要求。
4 设计原则、设计任务及基本假定4.1 设计原则(1)导流隧洞设计除执行本《大纲》外，还应符合有关的规程、规范、标准的规定和要求。
(2)设计前应深入现场踏勘，选择洞线，详细了解并掌握地形地貌、工程地质、水文地质资料，并充分分析研究有关的设计资料。
(3)导流隧洞布置应与水工枢纽布置综合考虑，并满足施工导截流要求。
(4)导流隧洞设计应做到因地制宜，技术先进，隧洞沿程地质条件及水力学条件良好，施工方便，进度快，经济合理，安全可靠，确保质量。
(5)应积极推广使用国内外先进的设计经验，并不断总结提高。
4.2 设计任务(1)导流隧洞及进、出口建筑物布置与断面体形设计。
(2)水力设计。
(3)结构及稳定设计。
(4)导流隧洞进、出口明渠及下游消能防冲工程设计。
(5)封堵闸门结构设计。
(6)导流隧洞施工设计。
(7)工程量计算。
4.3 基本假定8(1)导流隧洞由进口明渠、进水塔、洞身段及出口明渠与消能段组成。
(2)导流隧洞设计包括隧洞施工期、运行期、封堵期三种情况。
(3)导流隧洞型式采用(有压式或无压式) 。
5 导流隧洞布置及断面体形设计5.1 导流隧洞布置的基本原则(1)导流隧洞布置应与电站枢纽总布置相协调，尽量与永久泄洪或引水建筑物结合，对沿线建筑物及周围环境影响较小。
(2)隧洞沿程地质条件及水力学条件良好，工程量较少。
(3)满足施工导截流要求、与主体工程结合的部分应满足永久运用要求。
(4)满足施工期通航、过木及冬季排冰的要求。
5.2 导流隧洞布置5.2.1洞线选择提示：洞线选择关系到围岩的整体稳定、工程造价、施工工期和运行安全等问题，是导流隧洞设计的关键，必须充分掌握基本资料，进行必要的水力计算，并根据地形、地质、水力学、施工、运行、沿线建筑物、枢纽总布置以及对周围环境的影响等因素综合考虑，通过可能方案的技术经济比较选定。
(1)在满足枢纽总布置要求的条件下，洞线应选在沿线地质构造简单，岩体完整稳定，岩石坚硬，上覆岩层厚度大，水文地质条件好，施工方便的地区。
洞线与岩层、构造断裂面及主要软弱带应具有较大的夹角，对整体块状结构岩体，其夹角一般不应小于30°，对于层状岩体，特别是层间结合疏松的高倾角薄岩层，其夹角一般不应小于45°。
(2)在高地应力区，洞线应与最大水平主应力方向一致或尽量减少其夹角。
(3)相邻两隧洞间岩体厚度一般不应小于二倍洞径(或洞宽)，岩体较好时，并辅以合理的施工措施，可酌情放宽到不小于一倍洞径(或洞宽)。
(4)洞线在平面上应尽可能布置成直线，如果必须采用曲线时，弯曲半径不宜小于5倍的洞径(或洞宽)，转角不应大于60°。
5.2.2导流隧洞进、出口布置提示：(1)进、出口布置应根据枢纽总布置，上、下游围堰位置，地形地质条件，使水流顺畅，进流均匀，出流平稳，与下游水流良好衔接，并有利于防淤、防沙、防冰、防木、防冲及防污等。
