6.5 框架-抗震墙结构的基本抗震构造措施
6.5.1 框架-抗震墙结构的抗震墙厚度和边框设置，应符合下列要求：
1 抗震墙的厚度不应小于160mm且不宜小于层高或无支长度的1/20，底部加强部位的抗震墙厚度不应小于200mm且不宜小于层高或无支长度的1/16。
2 有端柱时，墙体在楼盖处宜设置暗梁，暗梁的截面高度不宜小于墙厚和400mm的较大值；端柱截面宜与同层框架柱相同，并应满足本规范第6.3节对框架柱的要求；抗震墙底部加强部位的端柱和紧靠抗震墙洞口的端柱宜按柱箍筋加密区的要求沿全高加密箍筋。
6.5.2 抗震墙的竖向和横向分布钢筋，配筋率均不应小于0.25%，钢筋直径不宜小于lOmm，间距不宜大于300mm，并应双排布置，双排分布钢筋间应设置拉筋。
6.5.3 楼面梁与抗震墙平面外连接时，不宜支承在洞口连梁上；沿梁轴线方向宜设置与梁连接的抗震墙，梁的纵筋应锚固在墙内；也可在支承梁的位置设置扶壁柱或暗柱，并应按计算确定其截面尺寸和配筋。
6.5.4 框架-抗震墙结构的其他抗震构造措施，应符合本规范第6.3节、6.4节的有关要求。
注：设置少量抗震墙的框架结构，其抗震墙的抗震构造措施，可仍按本规范第6.4节对抗震墙的规定执行。
建筑抗震规范2016年版条文说明书建筑抗震规范是为了保障建筑在地震时具有一定的抗灾能力而制定的技术标准。
2016年版的建筑抗震规范对建筑结构的设计、施工等方面做出了详细规定。
本文将对建筑抗震规范2016年版的主要条文进行解读和说明。
第一章绪论第一章主要介绍了建筑抗震规范的背景、目的、适用范围等内容。
该章节对建筑抗震的重要性进行了阐述，指出地震是一种自然灾害，建筑抗震规范的制定是为了减少地震灾害对建筑物造成的损失，保护人们的生命和财产安全。
第二章宏观地震动参数第二章规定了建筑抗震设计时需要考虑的主要地震动参数，包括地震烈度、设计基本地震加速度等。
这些参数是确定建筑结构受力情况的重要依据，设计师在进行抗震设计时必须遵守这些规定，确保建筑具有足够的抗震能力。
第三章结构设计第三章是建筑抗震规范中最关键的部分，规定了建筑结构的设计原则、构件尺寸、材料选取、抗震加固等内容。
设计师在进行建筑抗震设计时必须严格遵守这些规定，确保结构稳固可靠，能够承受地震带来的力量。
第四章施工质量第四章规定了建筑抗震施工过程中需要注意的质量控制要求，包括构件的加固、连接方式的选择、施工工艺等。
施工单位必须按照规范要求执行，确保工程质量符合抗震设计要求。
第五章监理与检测第五章主要介绍了建筑抗震工程的监理和检测要求，监理单位需要对施工过程进行全程监督，确保工程符合设计要求。
检测单位需要对建筑结构的抗震性能进行测试，确保建筑具有足够的抗震能力。
结语建筑抗震规范2016年版的条文说明书对建筑抗震工程的设计、施工、监理等方面做出了详细规定，旨在提高建筑在地震灾害中的抗灾能力，保障人们的生命财产安全。
设计师、施工单位和监理单位都必须严格遵守规范要求，确保建筑抗震工程的质量和安全性。
高层结构抗震控制与中震设计分析一．超限控制[10]4．其它超限建筑4.1 高度超过28m的单跨框架结构；4.2 抗震规范、混凝土和钢结构高层规程暂未列入的高层建筑结构；特殊形式的大型公共建筑及超长悬挑连筑；特大跨度的连体结构；4.3超限大跨度空间结构：跨度>120m、悬挑长度>40m、单向长度>300m的屋盖;非常用空间结构的大型场馆、一级客运站、大型候机楼、特大型机库。
5．关于超限计算问题5.1 计算程序问题1.SATWE的计算结果,大部分指标介于ETABS和MIDAS之间,结果偏安全.2.目前国内外结构分析软件,在单元模型及解题方法上没有太大区别,但在图形处理上国内外还有差距,国内图形处理速度和精度较差;3.总体分析的整体指标规律国内外软件一致,无大差别;细部由于单元接触边界的处理方法不同,其弹性计算的局部应力有较大差别;4.EPDA/EPSA采用弹塑性纤维束单元模型,理论上比弹塑性铰一维杆件模型先进;5.检查国外软件是否采用中国规范?查软件介面菜单是否能人工指定某一构件的抗震等级.1.验算目标是什么?应力、内力？2.工况?正应力、剪应力？平均应力、最大应力？应控制的是压应力还是拉应力?3.应满足的要求指标?应力云图能说明什么?4.弹性应力集中使问题复杂化.5.可行的办法是计算楼板传力控制断面的抗剪承载力>楼板传递的剪力.即在内力层面进行控制. 假定：层剪力按本层竖向构件剪切刚度分配，则控制断面传递的剪力为ΔV x ，∑∑-⨯=∆nmjx inmji x x Q K kV V ,,；式中:Q x,j ----第j 根竖向构件的下端剪力;F-------控制断面的截面积.V x,i -----第i 层在水平荷载作用下的层(X 或Y 向)总剪力∑nmjk-----分离体板块(n-m+1)根竖向构件的剪切刚度之和;i K -----i 层总剪切刚度;按材料力学公式，[]ττ≤∆=F Vx5.1max ;二．“广东省实施《高规》补充规定”的理解和应用1. 总则1.0.2 高层定义:10层或以上;6层以上且高度>28m 。

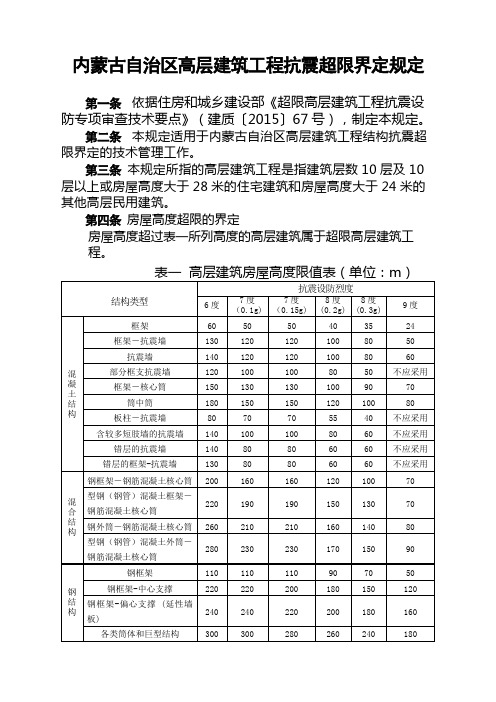

内蒙古自治区高层建筑工程抗震超限界定规定第一条依据住房和城乡建设部《超限高层建筑工程抗震设防专项审查技术要点》（建质〔2015〕67号），制定本规定。
第二条本规定适用于内蒙古自治区高层建筑工程结构抗震超限界定的技术管理工作。
第三条本规定所指的高层建筑工程是指建筑层数10层及10层以上或房屋高度大于28米的住宅建筑和房屋高度大于24米的其他高层民用建筑。
第四条房屋高度超限的界定房屋高度超过表一所列高度的高层建筑属于超限高层建筑工程。
注：1、房屋高度指室外地面至房屋主要屋面的高度（不包括局部突出屋顶部分）。
2、丙类和乙类建筑按本地区设防烈度查表，甲类建筑按本地区设防烈度提高一度后查表。
3、结构平面和竖向均不规则（部分框支结构指框支层以上的楼层不规则）时，其高度应比表内数值降低至少10%。
4、抗震墙和框架-抗震墙局部错层（错层的楼层数不超过上部结构楼层总数的10%，且不连续分布）时，可以按非错层结构控制建筑物的高度。
5、表中框架不包括异形柱框架。
6、具有较多短肢剪力墙的剪力墙结构是指，在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30%的剪力墙结构。
第五条房屋规则性超限的界定一、同时具有表二所列三项及三项以上不规则的高层建筑（不论高度是否大于表一限值）属于超限高层建筑工程。
详见表二。
注: 1、深凹进平面在凹口设置连梁，当连梁刚度较小不足以协调两侧的变形时或设置宽度小于2米的楼板，仍视为凹凸不规则，不按楼板不连续中的开洞对待。
2、序号a、b不重复计算不规则项。
3、局部的不规则，视其位置、数量等对整个结构影响的大小判断是否计入不规则的一项。
4、与“结构平面”、“收进尺寸”、“外挑尺寸”等有关的数值，计算时一般可由抗侧力构件的外边缘算起。
二、具有表三所列二项或同时具有下表和表二中某项不规则的高层建筑（不论高度是否大于表一限值）属于超限高层建筑工程。
详见表三。
注：塔楼偏置不规则项，当为多塔时上部塔楼的质心为综合质心。
总说明一、《内蒙古自治区抗震加固工程预算定额》（以下简称本定额）适用于经抗震鉴定后需加固的既有建筑的抗震加固工程计价。
二、本定额是编制抗震加固工程招标控制价、设计概算、施工图预算和调解、处理建设工程造价纠纷的依据；是抗震加固工程投标报价、确定合同价款、拨付工程款、办理竣工结算和衡量投标报价合理性的基础。
三、本定额中的消耗量是在正常合理的施工组织设计和施工条件下，完成相应建筑合格产品所需的人工、材料、机械台班的社会平均水平，并考虑了抗震加固工程中普遍存在的施工地点分散、场地狭小、缺少施工通道、工作连续性差、保护原有建筑物及环境设施等造成的不利因素影响。
四、本定额根据《建筑抗震设计规范》（GB50011—2001）、《建筑抗震鉴定标准》（GB50023—2009）、《建筑抗震加固技术规程》（JGJ116—2009）、《混凝土结构加固设计规范》（GB50367—2006）、《全国中小学校舍安全工程实施细则》，国家、自治区现行设计标准、施工质量验收规范、安全技术操作规程、计价依据等编制。
五、本定额包括土方工程、砖石工程、混凝土及钢筋混凝土工程、金属结构加固工程、加固措施等内容。
未包括抗震加固前的拆除工程和抗震加固后恢复原有使用功能的安装工程、装饰装修工程等，发生时应执行2005年《内蒙古自治区房屋修缮工程预算定额》，且人工单价乘以系数1.4。
本定额和2005年《内蒙古自治区房屋修缮工程预算定额》未包括的项目应执行“2009年计价依据”中的相应项目，定额人工消耗量乘以系数1.2。
六、本定额中人工包括基本用工、辅助用工、人工幅度差、超运距用工等，不分工种和技术等级以综合工日表示。
人工单价是按国家有关政策和内蒙古自治区建筑市场人工单价综合考虑确定的，包括基本工资、工资性津贴、生产工人辅助工资、劳动保护费、职工福利费、随身携带使用的工具补贴，不包括各类保险费用。
七、本定额中的主要材料按照标准合格产品考虑，分别列出名称规格及消耗量，并包括了正常的操作和场内运输损耗。
内蒙古自治区高层建筑工程结构抗震基本参数表（2016年版）填表日期：2、本表限值B、C对应的表三、表四详见《内蒙古超限高层建筑工程界定规定》。
3、表中限值A为表二不规则限值，限值B为表三不规则限值，限值C为表四不规则限值。
表中注明按“表三”、“表四”要求填写的内容应按实际工程结合“表三”、“表四”要求填写。
4、每项中含a、b、c、....等子项时，用于限值A时，不重复计算不规则项；用于限值B时，重复计算不规则项；用于限值C时，重复计算不规则项。
5、超限审查结论栏在施工图审查阶段由施工图审查机构负责审定并填写。
6、填写相关要求详《内蒙古高层建筑工程结构抗震基本参数表填写说明》。
内蒙古自治区高层建筑工程抗震超限界定规定第一条依据住房和城乡建设部《超限高层建筑工程抗震设防专项审查技术要点》（建质〔2015〕67号），制定本规定。
第二条本规定适用于内蒙古自治区高层建筑工程结构抗震超限界定的技术管理工作。
第三条本规定所指的高层建筑工程是指建筑层数10层及10层以上或房屋高度大于28米的住宅建筑和房屋高度大于24米的其他高层民用建筑。
第四条房屋高度超限的界定房屋高度超过表一所列高度的高层建筑属于超限高层建筑工程。
注：1、房屋高度指室外地面至房屋主要屋面的高度（不包括局部突出屋顶部分）。
2、丙类和乙类建筑按本地区设防烈度查表，甲类建筑按本地区设防烈度提高一度后查表。
3、结构平面和竖向均不规则（部分框支结构指框支层以上的楼层不规则）时，其高度应比表内数值降低至少10%。
4、抗震墙和框架-抗震墙局部错层（错层的楼层数不超过上部结构楼层总数的10%，且不连续分布）时，可以按非错层结构控制建筑物的高度。
5、表中框架不包括异形柱框架。
6、具有较多短肢剪力墙的剪力墙结构是指，在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30%的剪力墙结构。
第五条房屋规则性超限的界定一、同时具有表二所列三项及三项以上不规则的高层建筑（不论高度是否大于表一限值）属于超限高层建筑工程。
2、表中限值A为不规则限值，限值B为特别不规则限值。
表中注明按“表二”或“表三”要求填写的内容应按实际工程结合“表二”或“表三”要求填写。
3、每项中含a、b、c等子项时，用于限值A时，不重复计算不规则项，仅视为一项；用于限值B时，重复计算不规则项（注明者除外）。
4、超限审查结论栏在施工图审查阶段由施工图审查机构负责审定并填写。
5、填写相关要求详《内蒙古高层建筑工程结构抗震基本参数表填写说明》（附后）。
内蒙古自治区高层建筑工程结构抗震基本参数表填写说明（2012年版）1、工程名称和楼栋号：按初步设计文件的内容填写。
当同一建筑楼栋号中划分有若干个结构单元时，对每个属于高层建筑结构的单元应分别填写本表。
2、设计阶段：分初步设计和施工图设计两个阶段。
3、填表时间：按实际申报日期填写。
4、场地类别：按地勘资料或场地地震安全性评价提供的依据填写，分I0、I1、II、III、IV类。
5、抗震设防烈度：填写建筑物设防烈度，抗震计算和抗震措施的设防烈度不一致时，应分别填写。
6、抗震设防类别：按《建筑抗震设防分类标准》（GB50223-2008）的规定确定建筑物抗震设防类别，分甲（特殊设防类）、乙（重点设防类）、丙（标准设防类）。
7、结构嵌固层所在楼层号：上部结构嵌固点的楼层号。
按建筑图对应楼层的划分填写，如嵌固点取在基顶时，填基础。
8、地下室层数：与地下室高度对应的结构楼层数。
9、基础埋深：室外地坪起算点至基础底标高的深度。
10、主楼层数：与主楼结构高度对应的结构楼层数。
11、主楼结构高度：从室外地坪起算至大屋面结构顶板的高度，不包括局部高出部分（如楼、电梯间出屋面等）。
12、裙楼层数：与裙楼结构高度对应的结构楼层数。
13、裙楼结构高度：从室外地坪起算点至裙楼屋顶结构顶板的高度，不包括局部高出部分（如楼、电梯间出屋面等）。
14、屋顶塔楼层数：与塔楼高度对应的结构楼层数。
15、屋顶塔楼高度：屋顶塔楼的结构高度。
屋顶塔楼应满足下列条件：楼层收进部位的高度（从室外地坪起算点起算），与房屋总高度之比小于0.2，结构面积（不包括悬挑部分）小于屋顶层结构面积（不包括悬挑部分）的1/3，且楼层收进后的水平尺寸（任一方向）小于下部楼层水平尺寸的0.75倍。
建筑抗震鉴定标准2016年建筑抗震鉴定是对建筑物的抗震性能进行评估和判定的过程，是确保建筑物在地震发生时可以承受一定破坏，保障人们生命财产安全的重要措施。
2016年发布的《建筑抗震鉴定标准》为抗震鉴定提供了参考依据和操作指南。
以下是2016年建筑抗震鉴定标准的主要内容概述：1. 鉴定范围建筑抗震鉴定标准适用于各类建筑物的抗震鉴定，包括新建建筑、既有建筑和历史建筑等。
对于新建建筑，应在设计施工完成后尽快进行抗震鉴定；对于既有建筑，应定期进行抗震鉴定，以评估其抗震性能并提出改造建议。
2. 鉴定内容建筑抗震鉴定标准主要包括建筑物结构抗震性能评估、地基基础抗震性能评估以及建筑物整体抗震性能评估等内容。
结合建筑的具体情况，通过对建筑结构材料、构造形式、设计参数等进行检测和分析，评估建筑物在地震作用下的承载能力和变形性能。
3. 鉴定流程根据建筑抗震鉴定标准，抗震鉴定应按照以下流程进行： - 建立鉴定组织，确定鉴定范围和目标； - 搜集建筑物基本资料和相关资料，进行实地勘察和检测； -对建筑结构、地基基础等进行工程力学分析和抗震评估； - 撰写鉴定报告，提出抗震性能评估结果和改造建议； - 组织专家评审，最终形成鉴定结论。
4. 鉴定结果根据鉴定结果，建筑物的抗震性能通常被划分为合格、待加固、危险等级。
对于合格建筑，可继续使用；对于待加固建筑，应及时进行抗震加固工程；对于危险建筑，应立即采取措施，确保人员撤离并避免继续使用。
5. 鉴定标准更新建筑抗震鉴定标准是一个不断演进和更新的过程，随着地震学和结构工程的发展，鉴定标准也在不断完善。
建筑主管部门和专业机构应继续推动抗震鉴定标准的研究和更新，以适应不断变化的技术和需求。
2016年发布的《建筑抗震鉴定标准》为建筑行业提供了一份重要的参考文件，对于提高建筑物的抗震性能、减轻地震灾害损失具有重要意义。
建筑业从业人员应当熟悉并遵守该标准，加强建筑抗震鉴定工作，确保建筑物在地震中的安全性和稳定性。
内蒙古自治区高层建筑工程结构抗震基本参数表（2016年
版）
内蒙古自治区高层建筑工程结构抗震基本参数表(2016年版)
填表日期:
工程名称楼栋号设计阶段
场地类别建筑抗震设防烈度计算用设防烈度抗震措施所用设防烈度
抗震设防类别嵌固端所在楼层号地下室层数基础埋深(m)
主体结构高度主楼层数主楼结构类型主楼基础类型高度限值(m) (m)
裙楼层数裙楼基础类型裙楼结构高度(m) 是否转换层结构是否加强层结构是否连体结构是否多塔结构是否错层结构大跨屋盖结构类型屋盖跨度(m) 悬挑长度(m) 单向最大长度(m)
计算值或规计算值或规计算值或序号限值A 限值B 限值C 定规定定 a 在规定水平地震力作用下，考虑偶然偏心的扭转位移比 ?1.20 b 裙房以上较多楼层的扭转位移比 ?1.40 1
c 偏心率或相邻层质心偏心距与相应边长的比值 ?0.15 ?0.20
结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1的2 按表三要求填比值
a 结构平面凹进或凸出的一侧尺寸与相应投影方向总尺寸的百分比 ?30% ?40%
b 结构平面突出部分长度与其宽度的比值6、7度(8度) ?2.00(1.50) 3
c 角部重叠的结构平面其角部重叠面积与较小一侧面积的比值 ?0.30 ?0.20
d 结构平面中部两侧收进的总尺寸占平面宽度的百分比 ?30% ?40% a 楼板有效宽度占该层楼板典型宽度的百分比 ?50% b 楼板开洞面积占该层楼面面积的百分比 ?30% 4 楼板开洞后任一方向的净宽(m),且楼板开洞后洞口周边任一边的净c ?5.0、2.0 宽(m)
d 楼层错层限值为“无” 填“有”或“无” a 框架结构本层侧向刚度与相邻上层侧向刚度的比值 ?0.7 ?0.5 b 框架结构本层侧向刚度与相邻上部三层侧向刚度平均值的比值 ?0.8
框架-剪力墙、板柱-剪力墙、剪力墙、框架-核心筒、筒中筒结构，
c ?0.9 ?0.7 本层与相邻上层侧向刚度的比值
框架-剪力墙、板柱-剪力墙、剪力墙、框架-核心筒、筒中筒结构，
d 当本层层高大于相邻上层层高的1.5倍时，本层与相邻上层侧向
刚?1.1 ?0.9 5 度的比值
e 结构底部嵌固层侧向刚度与相邻上层侧向刚度的比值 ?1.5
上部楼层收进部位的高度H1与房屋总高度H之比大于0.2时，上部f ?0.75 楼层收进后的水平尺寸B1与下部楼层水平尺寸B的比值;多塔
上部结构楼层水平尺寸B1(外挑)与下部结构楼层水平尺寸B的比g ?1.1 值;多塔
h 竖向构件水平外挑尺寸a(m) ?4 j 单塔或多塔与大底盘的质心偏心距占底盘相应边长的百分比 ?20% 6 抗侧力结构的层间受剪承载力与相邻上一层的比
值 ?0.80 7 上下墙、柱、支撑不连续(不包括屋顶设备用房及装饰构件) 限值为“无” 填“有”或“无” 8 局部的穿层柱、斜柱、夹层、个别构件错层或转换，个别楼层错层限值为“无” 填“有”或“无”
转换结构转换层与相邻上层的等效剪切刚度、侧向刚度比值 9 按表三要求填转换层下部结构与相邻上部结构的等效抗侧刚度比值
10 框支剪力墙结构在地面以上设置转换层的位置限值为“无” 填“有”或“无” 按表四要求填 11 7,9度设防的厚板转换结构限值为“无” 填“有”或“无” 12 限值为“无” 填“有”或“无” 各部分层数或层刚度相差超过30%的错层结构
连体两端塔楼高度、体型显著不同或沿大底盘某个主轴方向的振动13 限值为“无” 填“有”或“无周期相差25%
14 结构同时具有转换层、加强层、错层、连体和多塔的类型数 <3 15 大跨屋盖结构限值为“无” 填“有”或“无 16 限值为“无” 填“有”或“无特殊类型高层建筑
设计单位设计单位超限自评结论: 设计人技术负责人签章 (签章)
审查机构施工图审查机构超限审查结论: 审查人技术负责人签章 (签章) 注:1、在初步设计阶段和施工图设计阶段，由设计单位结构设计人填写，高层建筑工程(按结构单元划分)均需填写。
2、本表限值B、C对应的表三、表四详见《内蒙古超限高层建筑工程界定规定》。
3、表中限值A为表二不规则限值，限值B为表三不规则限值，限值C为表四不规则限值。
表中注明按“表三”、“表四”要求填写的内容应
按实际工程结合“表三”、“表四”要求填写。
4、每项中含a、b、c、....等子项时，用于限值A时，不重复计算不规则项;用于限值B时，重复计算不规则项;用于限值C时，重复计
算不规则项。
5、超限审查结论栏在施工图审查阶段由施工图审查机构负责审定并填写。
6、填写相关要求详《内蒙古高层建筑工程结构抗震基本参数表填写说明》。
