风管如何变径 如何确定风管的规格

风管规格尺寸表标准一、风管尺寸在通风、空调系统中，风管的尺寸是至关重要的。

根据不同的系统需求和使用场合，风管的尺寸也有所不同。

以下是一些常见的风管尺寸：1. 圆形风管：直径为DN100、DN150、DN200、DN250、DN300等。

2. 矩形风管：长×宽为200mm×200mm、250mm×250mm、300mm ×300mm、400mm×400mm等。

3. 扁形风管：长×宽为200mm×100mm、250mm×150mm等。

二、风管厚度风管的厚度也是根据系统的压力和风量需求而定的。

以下是一些常见的风管厚度：1. 圆形风管：厚度为0.5mm、1.0mm、1.2mm、1.5mm等。

2. 矩形风管：厚度为0.5mm、1.0mm、1.2mm等。

3. 扁形风管：厚度为1.0mm、1.2mm等。

三、风管连接方式风管的连接方式通常有咬口连接、焊接和法兰连接三种。

其中，咬口连接主要用于圆形风管，焊接主要用于矩形风管，法兰连接则适用于各种形状的风管。

四、风管材料风管的材料也是多种多样的，以下是一些常见的风管材料：1. 镀锌钢板：具有防腐、防锈、防火等优点，适用于一般通风2. 不锈钢板：具有防腐、防锈等优点，适用于高洁净度场合。

3. 铝板：质量轻、易加工，适用于室外系统和空调系统。

4. PVC板：价格低廉、易加工，适用于简易通风系统。

五、风管压力等级风管的压力等级是根据系统的压力需求而定的，以下是一些常见的风管压力等级：1. 低压风管：适用于压力小于5kPa的系统中。

2. 中压风管：适用于压力5kPa至10kPa的系统中。

3. 高压风管：适用于压力大于10kPa的系统中。

六、风管法兰形式风管的法兰形式主要有平插法兰和翻边法兰两种。

平插法兰主要用于圆形风管，翻边法兰则适用于矩形和扁形风管。

此外，根据压力等级的不同，法兰的厚度和尺寸也有所不同。

通风管道工程量计算规则1. 薄钢板风管（1）风管按不同规格以展开面积计算，管上检查孔、测定孔、送风口、吸风口等所占面积不扣除。

（2）计算风管长度时一律以图注中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括通风部件（如风阀、风口等）所在位置的长度。

风管直径和周长按图注尺寸展开。

但咬口风管的接口及翻边量不得计算在展开面积内。

（3）风管导流叶片按叶片的面积计算。

（4）风管附件（除软性接头按平方米计算外），检查孔、测定孔等按不同类型、规格分别以个为单位计算。

2.不锈钢风管及铝板风管风管的计算规则同薄钢板风管，部件按设计成品重量计算。

3. 塑料风管及部件（1）风管按图注不同规格以展开面积计算，检查孔、测定孔、送风口、吸风口等所占面积不扣除。

（2）计算风管长度时，一律以图注中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括通风部件（如风阀、风口等）所在位置的长度，风管直径和周长以图注尺寸展开。

（3）标准部件和非标准部件均按成品的重量计算。

4.导流叶片计算：导流叶片的作用：是将从空气调节主机压出通过交换的冷气，顺着风管从风口排除，达到调节室内空气的目的。

当冷气通过风管弯头处时，如果不对其进行导流，势必产生涡流影响冷气传导！因此风管弯头处必须安装导流叶片！往往有一些年轻筒子们忽视导流叶片计算，要么就过估很不准确。

老侠提供列表计算如下：风管导流叶片长边确定片数表：长边规格（mm）500 630 800 1000 1250 1600 2000 导流叶片数（片） 44 6 7 8 10 12 短边导流叶片与面积表：短边规格（mm） 200 250 320400 500 630 800 1000 1250 1600 2000 每片面积（mm2）0.075 0.0910.114 0.14 0.17 0.216 0.273 0.425 0.502 0.623 0.7551、根据风管长边规格尺寸选择相对应导流叶片的片数。

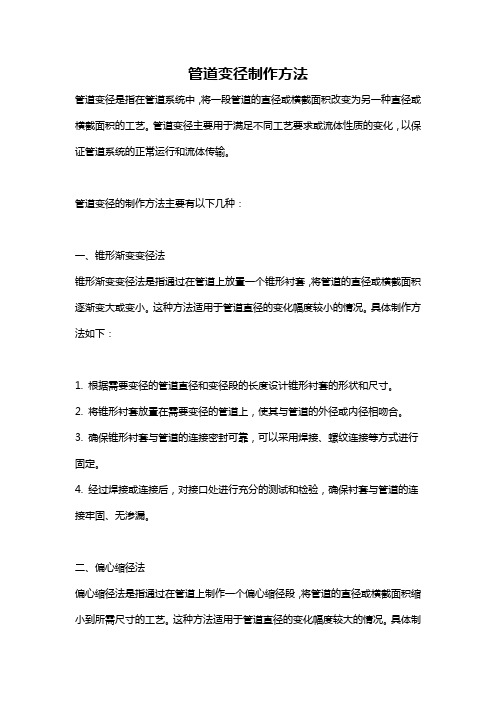

管道变径制作方法管道变径是指在管道系统中，将一段管道的直径或横截面积改变为另一种直径或横截面积的工艺。

管道变径主要用于满足不同工艺要求或流体性质的变化，以保证管道系统的正常运行和流体传输。

管道变径的制作方法主要有以下几种：一、锥形渐变变径法锥形渐变变径法是指通过在管道上放置一个锥形衬套，将管道的直径或横截面积逐渐变大或变小。

这种方法适用于管道直径的变化幅度较小的情况。

具体制作方法如下：1. 根据需要变径的管道直径和变径段的长度设计锥形衬套的形状和尺寸。

2. 将锥形衬套放置在需要变径的管道上，使其与管道的外径或内径相吻合。

3. 确保锥形衬套与管道的连接密封可靠，可以采用焊接、螺纹连接等方式进行固定。

4. 经过焊接或连接后，对接口处进行充分的测试和检验，确保衬套与管道的连接牢固、无渗漏。

二、偏心缩径法偏心缩径法是指通过在管道上制作一个偏心缩径段，将管道的直径或横截面积缩小到所需尺寸的工艺。

这种方法适用于管道直径的变化幅度较大的情况。

具体制作方法如下：1. 根据需要缩径的管道直径和缩径段的长度设计缩径段的形状和尺寸。

2. 在管道上切割出一个缩径段，使其形状为偏心圆锥体。

3. 将缩径段与管道的中心轴偏心，使其与原管道的外径或内径相吻合。

4. 确保缩径段与管道的连接密封可靠，可以采用焊接、螺纹连接等方式进行固定。

5. 经过焊接或连接后，对接口处进行充分的测试和检验，确保缩径段与管道的连接牢固、无渗漏。

三、换径补焊法换径补焊法是指通过在管道上切割出一个换径段，将管道的直径或横截面积变大或变小到所需尺寸的工艺。

这种方法适用于直径较大的管道或需要多次变径的情况。

具体制作方法如下：1. 根据需要变径的管道直径和变径段的长度设计换径段的形状和尺寸。

2. 在管道上切割出一个换径段，并保证切割面平整、光滑。

3. 将换径段与管道的连接密封可靠，可以采用焊接、螺纹连接等方式进行固定。

4. 经过焊接或连接后，对接口处进行充分的测试和检验，确保换径段与管道的连接牢固、无渗漏。

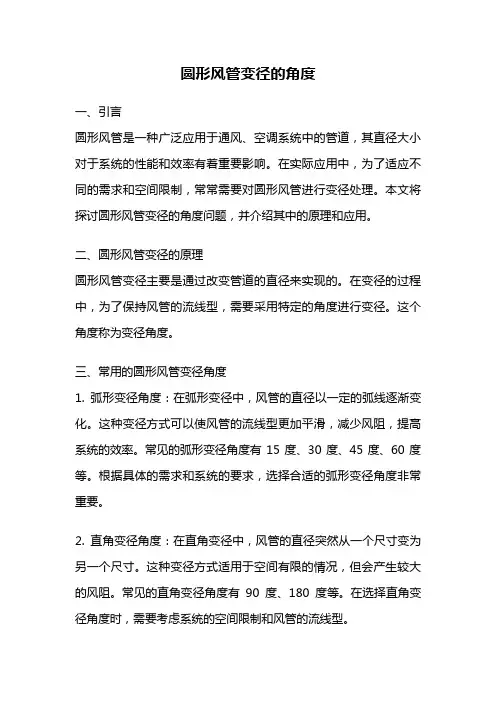

圆形风管变径的角度一、引言圆形风管是一种广泛应用于通风、空调系统中的管道，其直径大小对于系统的性能和效率有着重要影响。

在实际应用中，为了适应不同的需求和空间限制，常常需要对圆形风管进行变径处理。

本文将探讨圆形风管变径的角度问题，并介绍其中的原理和应用。

二、圆形风管变径的原理圆形风管变径主要是通过改变管道的直径来实现的。

在变径的过程中，为了保持风管的流线型，需要采用特定的角度进行变径。

这个角度称为变径角度。

三、常用的圆形风管变径角度1. 弧形变径角度：在弧形变径中，风管的直径以一定的弧线逐渐变化。

这种变径方式可以使风管的流线型更加平滑，减少风阻，提高系统的效率。

常见的弧形变径角度有15度、30度、45度、60度等。

根据具体的需求和系统的要求，选择合适的弧形变径角度非常重要。

2. 直角变径角度：在直角变径中，风管的直径突然从一个尺寸变为另一个尺寸。

这种变径方式适用于空间有限的情况，但会产生较大的风阻。

常见的直角变径角度有90度、180度等。

在选择直角变径角度时，需要考虑系统的空间限制和风管的流线型。

3. 渐变变径角度：渐变变径是介于弧形变径和直角变径之间的一种变径方式。

在渐变变径中，风管的直径以一定的角度逐渐变化，但不像弧形变径那样平滑。

这种变径方式可以在一定程度上平衡风阻和空间限制的问题。

常见的渐变变径角度有60度、90度等。

四、圆形风管变径角度的应用圆形风管变径角度的选择应根据具体的需求和系统的要求。

一般来说，较小的变径角度可以减小风阻，提高系统的效率，但需要考虑空间限制和流线型的问题。

较大的变径角度可以适应空间限制，但可能会增加风阻。

因此，在选择变径角度时，需要综合考虑系统的要求和实际情况。

圆形风管变径角度的应用范围非常广泛。

它可以用于通风、空调系统中的风管连接、转弯和分支等部位。

通过合理的变径角度设计，可以减小风阻，提高系统的效率，使风管的布局更加紧凑。

五、总结圆形风管变径的角度对于系统的性能和效率有着重要影响。

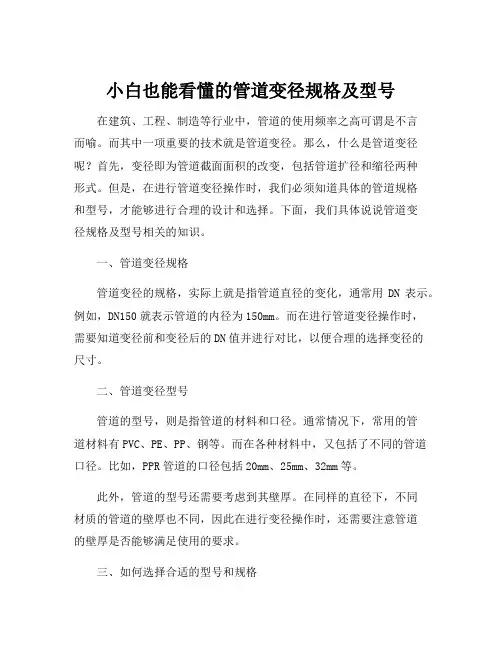

小白也能看懂的管道变径规格及型号在建筑、工程、制造等行业中，管道的使用频率之高可谓是不言而喻。

而其中一项重要的技术就是管道变径。

那么，什么是管道变径呢？首先，变径即为管道截面面积的改变，包括管道扩径和缩径两种形式。

但是，在进行管道变径操作时，我们必须知道具体的管道规格和型号，才能够进行合理的设计和选择。

下面，我们具体说说管道变径规格及型号相关的知识。

一、管道变径规格管道变径的规格，实际上就是指管道直径的变化，通常用DN表示。

例如，DN150就表示管道的内径为150mm。

而在进行管道变径操作时，需要知道变径前和变径后的DN值并进行对比，以便合理的选择变径的尺寸。

二、管道变径型号管道的型号，则是指管道的材料和口径。

通常情况下，常用的管道材料有PVC、PE、PP、钢等。

而在各种材料中，又包括了不同的管道口径。

比如，PPR管道的口径包括20mm、25mm、32mm等。

此外，管道的型号还需要考虑到其壁厚。

在同样的直径下，不同材质的管道的壁厚也不同，因此在进行变径操作时，还需要注意管道的壁厚是否能够满足使用的要求。

三、如何选择合适的型号和规格在进行管道变径操作时，我们需要根据具体的使用需求选择合适的型号和规格。

首先，在选择材料时，需要考虑管道的用途、环境温度等因素。

其次，在选择管道口径时，则需要考虑流体的流量和速度等因素。

最后，还需要注意的是，管道变径必须符合国家标准和相关法规的要求，以确保其安全可靠。

综上所述，选择合适的管道变径规格和型号，对于保障管道的正常运行和安全，是至关重要的。

希望通过本文的介绍，能够帮助大家更好地了解管道变径相关内容，从而更好地进行设计和选择。

风机盘管的铜管型号和规格全文共四篇示例，供读者参考第一篇示例：风机盘管是一种常见的空调系统组件，用于将冷热气体传递到室内或室外。

其中的铜管是起到连接和导热的关键部件，不同的铜管型号和规格会对盘管的性能和使用寿命产生影响。

本文将介绍一些常见的风机盘管铜管型号和规格，帮助您在选择和使用风机盘管时更加了解。

1. 直径：风机盘管的铜管直径通常有6mm、8mm、10mm、12mm、16mm等不同规格，直径越大则可以承载更大的压力和流量，一般而言直径大于10mm的铜管适用于中大型空调系统。

2. 壁厚：铜管的壁厚在选择时需要根据系统的压力和温度来确定，一般而言壁厚越厚则可以承受更大的压力和温度，避免管道破裂或漏水。

3. 长度：风机盘管铜管的长度通常有6米、3米、2米等不同规格，根据安装空间和使用需求来选择合适的长度，避免浪费或者不足。

4. 强度：风机盘管铜管的强度主要指其抗压能力和耐腐蚀能力，一般而言高强度和耐腐蚀的铜管可以延长盘管的使用寿命，减少维护和更换的频率。

5. 焊接：在安装和连接铜管时需要进行焊接处理，一般而言常用的焊接方法有气焊、电焊、激光焊等，选择合适的焊接方法可以确保连接牢固和密封性好。

6. 表面处理：铜管的表面处理一般有镀锌、喷漆、喷涂等不同方法，可以提高铜管的耐腐蚀能力和美观度，同时也可以减少维护和清洁的频率。

7. 其他：在选择风机盘管铜管时还需要考虑系统的环境条件、使用要求、预算和品牌信誉等因素，选择适合自己的铜管型号和规格可以提高系统的稳定性和效率。

风机盘管铜管的型号和规格对系统的性能和使用寿命有着直接影响，选择合适的铜管可以提高系统的效率和稳定性，延长盘管的使用寿命，减少维护和更换的频率。

希望本文可以帮助您更加了解风机盘管铜管的选择和使用，确保系统的正常运行和性能表现。

第二篇示例：风机盘管是一种常见的暖通设备，通常由铜管和铝片组成。

铜管是风机盘管中至关重要的组成部分之一，其型号和规格不仅影响到风机盘管的性能和耐用性，也关系到整个暖通系统的正常运行。

通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。

②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度，其部件长度值见下表：序号部件名称部件长度序号部件名称部件长度1 蝶阀 150 4 圆形风管防火阀 D+2402 止回阀 300 5 矩形风管防火阀 B+2403 密闭式对开多页调节阀 210注：D为风管外径，B为方风管外边高。

③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及发兰、加固框和吊架、托架、支架的制作与安装。

未计价材料计算了钣材料，而发兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。

落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。

④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。

当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。

⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为０.７；通风管及关件为０.５。

散热量风管口径的计算方法
散热量风管口径的计算方法如下：
1. 确定散热量：首先需要确定散热设备的散热量，通常以W（瓦特）为单位。

2. 确定风管尺寸：根据散热量选择合适的风管尺寸。

常见风管尺寸有圆形和矩形。

圆形风管尺寸通常用直径（DN）表示，如DN100、DN150等。

矩形风管尺寸用长×宽表示，如200mm×200mm、250mm×250mm等。

3. 确定风速：根据散热量和风管尺寸选择合适的风速，以m/s（米每秒）为单位。

4. 计算风量：根据风速和风管截面积计算风量，即风速乘以截面积。

截面积计算公式为πr²（圆形风管）或长×宽（矩形风管）。

5. 计算压力：根据散热设备的阻力和风量计算所需压力，以Pa（帕斯卡）为单位。

6. 选择合适的风机：根据计算出的压力和风量选择合适的风机。

7. 校核：最后校核所选风机是否满足实际需求，确保散热效果达到预期。

请注意，上述方法仅供参考，具体计算方法可能因散热设备和需求而有所不同。

如有需要，请咨询专业工程师或查阅相关技术手册。
