CISCO+OSPF+MPLS+BGP配置实例加讲解

1 OSPF实验1.1 实验一：单区域OSPF1.1.1 实验目的1.了解OSPF的工作原理2.掌握单区域OSPF的配置3.掌握修改网络类型、链路cost、重发布外部路由。

1.1.2 实验拓扑图1.1.3 实验设备两台三层交换机，两台路由器本文档中使用了RSR20-04两台，版本10.3(3)，S3750-24两台，版本10.2（4）。

1.1.4 实验场景及要求两台三层3750-24交换机，作为下连用户的网关。

路由器R4连接外网172.17.0.0——172.17.7.0/24。

1.所有路由设备启用ospf，进程号为100，除连接外网的接口外，所有接口都在区域10内。

2.修改点对点连接的以太网链路类型3.修改172.16.0.0/24和172.16.1.0/24的开销。

4.在R4上配置静态路由，目标网络172.17.0.0—172.17.7.0/24，通过重发布引入外部路由1.1.5 实验步骤及主要配置1.按照规划，完成基本配置，配置接口IP☺测试PC到网关的连通性和路由器之间链路的连通性2.启用OSPF进程100，并指定router-id3.把设备互联接口和要通告的用户网关放入OSPF进程，并和区域10绑定☺在SW1查看邻居表，路由表，并使用ping命令测试PC的连通性在R1上能看到哪几个邻居，状态是：4.把连接用户的接口配置为被动接口5.如果设备互联链路是以太网链路，修改网络类型为Point-to-Point6.在SW1上的SVI接口下修改开销，其中172.16.0.0/24的开销为100，172.16.1.0/24的开销是500.☺修改前后使用show ip ospf interface查看接口的ospf信息，关注接口的网络类型和cost、等信息7.在R4配置静态路由，通过重发布把这8条静态路由引入ospf进程100的网络中，重发布时指定metric值为1008.对引入的路由进行路由汇总9.在R4上向OSPF进程100引入缺省路由，metric指定为200☺在SW1上查看路由表，有多少条OSPF学习到的路由?路由类型是什么？其中外部路由的cost为多少？为什么？1.1.6 实验作业1.在OSPF中只有通过哪种协议包形成邻居，才能交换路由？影响邻居关系形成的因素有哪些？2.点对点互联的以太网链路缺省网络类型是什么?有DR的选举吗?在SW1和R1之间谁是DR?SW2和R2之间呢？如何控制DR的选举？在本实验中为什么要修改网络类型为P-P?3.重发布时如果不指定metric，缺省metric是多少？外部路由的缺省类型是什么？类型1和类型2的区别是什么？4.修改cost的目的是什么？假设在SW2上也有172.16.0.0 172.16.1.0的路由，但csot分别是500和100，会出现什么现象？1.1.7 实验中遇到问题及解决方法1.1.8 实验心得1.2 实验二：多区域OSPF1.2.1 实验目的1.了解多区域的原理掌2.握多区域的配置、路由汇总。

OSPF协议原理及配置详解OSPF（Open Shortest Path First）是一种用于计算机网络中的内部网关协议（IGP），用于在大型网络中动态确定数据包的传输路径。

其算法基于Dijkstra最短路径算法，并支持IPv4和IPv6网络。

OSPF的工作原理如下：1. 链路状态数据库（Link State Database）：每个OSPF路由器都维护着一个链路状态数据库，其中存储了它所连接的所有网络的信息，包括链路的状态、带宽、延迟等。

每个OSPF路由器通过发送链路状态更新（Link State Update）将自己的链路状态信息告知其他路由器。

2.路由器之间的邻居关系建立：OSPF路由器之间通过邻居发现过程建立邻居关系。

当一个OSPF路由器启动时，它会向网络广播HELLO消息来寻找其他路由器。

当两个路由器之间收到彼此的HELLO消息时，它们可以建立邻居关系。

3. 路由计算：每个OSPF路由器通过收集链路状态信息来计算最短路径。

路由器将链路状态信息存储在链路状态数据库中，并使用Dijkstra 最短路径算法来确定到达目标网络最短路径。

4.路由更新：当链路状态发生变化时，OSPF路由器将会发送更新消息通知其他路由器。

其他路由器接收到更新消息后，会更新自己的链路状态数据库，并重新计算最短路径。

OSPF的配置如下：1. 启用OSPF协议：在路由器配置模式下使用"router ospf"命令启用OSPF协议。

2. 配置区域（Area）：将网络划分为不同的区域。

在配置模式下使用"area <区域号> range <网络地址> <网络掩码>"命令将网络地址加入到区域中。

3. 配置邻居：使用"neighbor <邻居IP地址>"命令来配置OSPF邻居关系。

邻居IP地址可以手动配置或通过HELLO消息自动发现。

思科OSPF实验1：基本的OSPF配置实验步骤：1.首先在3台路由器上配置物理接口，并且使用ping命令确保物理链路的畅通。

2.在路由器上配置loopback接口：R1(config)#int loopback 0R1(config-if)#ip add 1.1.1.1 255.255.255.0R2(config)#int loopback 0R2(config-if)#ip add 2.2.2.2 255.255.255.0R3(config)#int loopback 0R3(config-if)#ip add 3.3.3.3 255.255.255.0路由器的RID是路由器接口的最高的IP地址，当有环回口存在是，路由器将使用环回口的最高IP地址作为起RID，从而保证RID的稳定。

3．在3台路由器上分别启动ospf进程，并且宣告直连接口的网络。

R1(config)#router ospf 10R1(config-router)#network 192.168.1.0 0.0.0.255area 0R1(config-router)#network 1.1.1.0 0.0.0.255 area 0R1(config-router)#network 192.168.3.0.0.0.255 area 0ospf的进程号只有本地意义，既在不同路由器上的进程号可以不相同。

但是为了日后维护的方便，一般启用相同的进程号。

ospf使用反向掩码。

Area 0表示骨干区域，在设计ospf网络时，所有的非骨干区域都需要和骨干区域直连！R2，R3的配置和R1类似，这里省略。

不同的是我们在R2和R3上不宣告各自的环回口。

*Aug 13 17:58:51.411: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on Serial1/0 from LOADING to FULL, Loading Done配置结束后，我们可以看到邻居关系已经到达FULL状态。

BGP协议原理及配置中文详解BGP（Border Gateway Protocol）是一种用于在互联网中进行路由选择的协议。

它通过交换路由信息，使得不同的自治系统（AS）能够相互通信和寻找最优的路由。

本文将详细介绍BGP协议的原理，以及如何进行BGP的配置。

一、BGP协议原理1. BGP的基本概念BGP是一种路径矢量协议，使用AS路径作为路由选择的依据。

它与内部网关协议（IGP）如OSPF和EIGRP相比，具有更强大和灵活的路由选择功能。

2. BGP的路由选择原则BGP通过评估路径的属性来选择最佳的路径，其路由选择的原则包括：- AS路径长度：短的AS路径被认为是更优的路径。

- 接入点：具有多个接入点的AS被认为具有更好的可达性。

- 路径属性：权重、本地优先级、本地地址优先和原点等属性。

3. BGP的路由传播过程BGP路由传播过程包括以下步骤：- 邻居建立：通过建立BGP邻居关系，交换自己的路由信息。

- 路由更新：将本地的路由信息发送给邻居，并接收邻居的路由信息。

- 路由策略：基于策略进行路由选择和过滤，决定最佳路径。

- 路由保存：将最佳的路由信息保存在BGP路由表中，用于转发数据包。

4. BGP的自治系统边界路由器（ASBR）自治系统边界路由器是连接不同自治系统的路由器，其核心任务是将本地自治系统的路由信息传递给其他自治系统，并将其他自治系统的路由信息传递到本地自治系统。

ASBR是BGP协议的核心设备。

二、BGP的配置流程BGP的配置涉及到几个重要的步骤，包括配置BGP邻居关系、配置路由策略、配置BGP属性等。

1. 配置BGP邻居关系首先需要配置BGP路由器之间的邻居关系，包括远程路由器的IP 地址、AS号码等相关信息。

举例来说，假设我们要配置与邻居路由器A建立BGP邻居关系，需要在本地路由器上执行如下命令：```router bgp <本地AS号>neighbor <邻居路由器A的IP地址> remote-as <邻居路由器A的AS 号>```2. 配置路由策略在BGP配置过程中，我们可以根据需要配置策略，来控制路由的选择和传播。

BGP协议原理与配置BGP（Border Gateway Protocol，边界网关协议）是一种用于互联网的路由协议，它在不同自治系统（AS）之间进行路由交换和传递。

BGP协议的原理和配置是网络工程师必须要了解和掌握的内容，本文将详细介绍BGP协议的原理以及如何配置BGP协议。

一、BGP协议原理1. 路由选择算法BGP协议通过路由选择算法确定最优的路由路径。

BGP使用路径矢量算法（Path Vector Algorithm），该算法基于路径长度和路径属性进行路由选择。

BGP路由选择的原则是首选最短AS-PATH（AS路径），然后根据预定义的路径属性来决定路径。

2. AS-PATH属性AS-PATH是BGP的一个重要属性，用来表示一个数据包从源主机到目标主机的经过的AS路径。

BGP协议根据AS-PATH属性来判断是否出现环路，并且选择路径时会优先选择AS-PATH最短的路径。

3. BGP会话和交互BGP协议使用TCP连接进行邻居之间的BGP会话。

在BGP会话中，邻居之间会交换路由信息和其他参数。

BGP会话通过“Open”、“Keepalive”和“Update”消息进行控制和交换。

4. BGP路由传递BGP协议通过从一个AS向另一个AS传递路由信息来实现全局路由的学习和传播。

BGP路由信息可以包括目标网络的地址和AS-PATH属性等信息。

BGP协议通过BGP邻居之间的交互来传递路由信息。

二、BGP协议配置要配置BGP协议，需要首先确定BGP邻居关系并配置路由策略。

1. 配置BGP邻居关系BGP邻居关系是指BGP路由器之间的互联。

要配置BGP邻居关系，需要设置每个BGP路由器的邻居IP地址和AS号码。

可以通过以下命令在BGP路由器上配置邻居关系：router bgp <本地AS号码>neighbor <邻居IP地址> remote-as <邻居AS号码>2. 配置路由策略路由策略是决定如何选择和传送路由的规则。

MPLS BGP VPN 配置详解一、组网图如下：二、配置过程概述：1.PE-1、P、PE-2之间配置IGP（OSPF为例）2.PE-1、P、PE-2之间起MPLS3.PE-1和PE-2上做两个VPN实例：vpna、vpnb；CE-1、CE-3属于 vpna,CE-2、CE-4属于vpnb4.PE-1和PE-2之间建MP-BGP5.PE和CE之间起路由（PE-1和CE-1 EBGP;PE-1和CE-2 静态；PE-2和CE-3 OSPF;PE-2和CE-4 RIP）6.配置完成后，CE-1和CE-3可以互通；CE-2和CE-4可以互通三、端口对照表：设备名称端口名称IP地址描述P LoopBack0 2.2.2.2/32Ethernet2/0 100.0.0.2/30 TO-PE-1 Ethernet2/1 200.0.0.1/30 TO-PE-2PE-1 LoopBack0 1.1.1.1/32Ethernet0/0 192.168.1.1/24 TO-CE-1 Ethernet0/1 192.168.2.1/24 TO-CE-2 Ethernet3/0 100.0.0.1 TO-PPE-2 LoopBack0 3.3.3.3/32四、具体步骤：1.PE-1、P、PE-2之间起OSPF（一定要把loopback0的地址发布出去）<PE-1>ospf 1area 0.0.0.0network 1.1.1.1 0.0.0.0network 100.0.0.0 0.0.0.3<PE-2>ospf 1area 0.0.0.0network 3.3.3.3 0.0.0.0network 200.0.0.0 0.0.0.3<P>ospf 1area 0.0.0.0network 2.2.2.2 0.0.0.0network 100.0.0.0 0.0.0.3network 200.0.0.0 0.0.0.3配置完后，在P上查看OSPF邻居状态，和两个PE的邻居状态显示状态为：Full <P>dis ospf peerOSPF Process 1 with Router ID 2.2.2.2NeighborsArea 0.0.0.0 interface 200.0.0.1(Ethernet2/1)'s neighbor(s)RouterID: 3.3.3.3 Address: 200.0.0.2State: Full Mode: Nbr is Master Priority: 1DR: 200.0.0.2 BDR: 200.0.0.1Dead timer expires in 38sNeighbor has been up for 02:11:32Area 0.0.0.0 interface 100.0.0.2(Ethernet2/0)'s neighbor(s)RouterID: 1.1.1.1 Address: 100.0.0.1State: Full Mode: Nbr is Slave Priority: 1DR: 100.0.0.2 BDR: 100.0.0.1Dead timer expires in 31sNeighbor has been up for 02:10:462.PE-1、P、PE-2之间起MPLS（mpls只需要在P和两个PE的互联接口启用）<PE-1>mpls#mpls ldp#interface Ethernet3/0description TO-Pip address 100.0.0.1 255.255.255.252mplsmpls ldp enable<PE-2>mpls#mpls ldp#interface Ethernet3/0description TO-Pip address 200.0.0.2 255.255.255.252mplsmpls ldp enable<P>mpls#mpls ldp#interface Ethernet2/0description TO-PE-1ip address 100.0.0.2 255.255.255.252mplsmpls ldp enable#interface Ethernet2/1description TO-PE-2ip address 200.0.0.1 255.255.255.252mplsmpls ldp enable#配置完后，在P上查看和两个PE的MPLS LDP的状态为：Operational dis mpls ldp sessionDisplaying information about all sessions:Local LDP ID: 2.2.2.2:0; Peer LDP ID: 1.1.1.1:0TCP Connection: 2.2.2.2 -> 1.1.1.1Session State: OperationalSession Role: ActiveSession existed time: 2 hours 8 minutes 27 secondsBasic Hello Packets Sent/Received: 1948/1947KeepAlive Packets Sent/Received: 325/325Negotiated Keepalive hold time: 60 Peer PV Limit: 0LDP Basic Discovery Source((A) means active):Ethernet2/0(A)Local LDP ID: 2.2.2.2:0; Peer LDP ID: 3.3.3.3:0TCP Connection: 2.2.2.2 <- 3.3.3.3Session State: OperationalSession Role: PassiveSession existed time: 2 hours 7 minutes 45 secondsBasic Hello Packets Sent/Received: 1944/1937KeepAlive Packets Sent/Received: 323/323Negotiated Keepalive hold time: 60 Peer PV Limit: 0LDP Basic Discovery Source((A) means active):Ethernet2/1(A)3.PE-1和PE-2上做两个VPN实例：(vpna、vpnb；CE-1、CE-3属于 vpna,CE-2、CE-4属于vpnb )<PE-1>ip vpn-instance vpnaroute-distinguisher 100:1vpn-target 100:1 export-extcommunityvpn-target 100:1 import-extcommunity#ip vpn-instance vpnbroute-distinguisher 200:1vpn-target 200:1 export-extcommunityvpn-target 200:1 import-extcommunity#interface Ethernet0/0description TO-CE-1ip binding vpn-instance vpnaip address 192.168.1.1 255.255.255.0#interface Ethernet0/1description TO-CE-2ip binding vpn-instance vpnbip address 192.168.2.1 255.255.255.0#PE-1检查VPN实例配置dis ip vpn-instance vpnaVPN-Instance : vpnaNo descriptionRoute-Distinguisher : 100:1Interfaces :Ethernet0/0dis ip vpn-instance vpnbVPN-Instance : vpnbNo descriptionRoute-Distinguisher : 200:1Interfaces :Ethernet0/1<PE-2>ip vpn-instance vpnaroute-distinguisher 100:1vpn-target 100:1 export-extcommunity vpn-target 100:1 import-extcommunity #ip vpn-instance vpnbroute-distinguisher 200:1vpn-target 200:1 export-extcommunity vpn-target 200:1 import-extcommunity #interface Ethernet2/0description TO-CE-3ip binding vpn-instance vpnaip address 192.168.3.1 255.255.255.0 #interface Ethernet2/1description TO-CE-4ip binding vpn-instance vpnbip address 192.168.4.1 255.255.255.0 #PE-2上检查VPN实例配置dis ip vpn-instance vpnaVPN-Instance : vpnaNo descriptionRoute-Distinguisher : 100:1Interfaces :Ethernet2/0dis ip vpn-instance vpnbVPN-Instance : vpnbNo descriptionRoute-Distinguisher : 200:1Interfaces :Ethernet2/14.PE-1和PE-2之间建MP-BGP<PE-1>bgp 100undo synchronizationgroup in internalpeer in connect-interface LoopBack0peer 3.3.3.3 group in#ipv4-family vpnv4peer in enablepeer 3.3.3.3 group in#<PE-2>bgp 100undo synchronizationgroup in internalpeer in connect-interface LoopBack0peer 1.1.1.1 group in#ipv4-family vpnv4peer in enablepeer 1.1.1.1 group in#配置完后，检查BGP VPNV4 邻居状态为：Established<PE-1>dis bgp vpnv4 all peerPeer AS-num Ver Queued-Tx Msg-Rx Msg-Tx Up/Down State --------------------------------------------------------------------------------3.3.3.3 100 4 0 14 21 01:38:56 Established 192.168.1.2 65411 4 0 60 64 00:57:32 Established <PE-2>dis bgp vpnv4 all peerPeer AS-num Ver Queued-Tx Msg-Rx Msg-Tx Up/Down State --------------------------------------------------------------------------------1.1.1.1 100 4 0 21 14 01:42:10 Established5.PE和CE之间起路由a.PE-1和CE-1之间建立EBGP<PE-1>bgp 100ipv4-family vpn-instance vpnaimport-route directundo synchronizationgroup out externalpeer out as-number 65411peer 192.168.1.2 group out#<CE-1>bgp 65411network 10.0.0.1 255.255.255.255undo synchronizationgroup out externalpeer out as-number 100peer 192.168.1.1 group out#配置完后，检查BGP邻居状态为：Established<PE-1>dis bgp vpnv4 all peerPeer AS-num Ver Queued-Tx Msg-Rx Msg-Tx Up/Down State --------------------------------------------------------------------------------3.3.3.3 100 4 0 14 21 01:38:56 Established 192.168.1.2 65411 4 0 60 64 00:57:32 EstablishedPE-1上查看vpna路由表<PE-1>dis ip routing-table vpn-instance vpnavpna Route InformationRouting Table: vpna Route-Distinguisher: 100:1Destination/Mask Protocol Pre Cost Nexthop Interface10.0.0.1/32 BGP 256 0 192.168.1.2 Ethernet0/030.0.0.1/32 BGP 256 1563 3.3.3.3 InLoopBack0 192.168.1.0/24 DIRECT 0 0 192.168.1.1 Ethernet0/0192.168.1.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0 192.168.3.0/24 BGP 256 0 3.3.3.3 InLoopBack0*由此可以看到vpna的路由表内，只有关于CE-1和CE-3的路由信息b.PE-1和CE-2之间建立静态路由<PE-1>ip route-static vpn-instance vpnb 20.0.0.1 255.255.255.255 192.168.2.2 preference 60#ipv4-family vpn-instance vpnbimport-route staticimport-route directundo synchronization<CE-2>ip route-static 0.0.0.0 0.0.0.0 192.168.2.1 preference 60配置完后，在PE-1上查看vpnb路由表<PE-1>dis ip routing-table vpn-instance vpnbvpnb Route InformationRouting Table: vpnb Route-Distinguisher: 200:1Destination/Mask Protocol Pre Cost Nexthop Interface20.0.0.1/32 STA TIC 60 0 192.168.2.2 Ethernet0/1 40.0.0.0/8 BGP 256 1 3.3.3.3 InLoopBack0 192.168.2.0/24 DIRECT 0 0 192.168.2.1 Ethernet0/1 192.168.2.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0 192.168.4.0/24 BGP 256 0 3.3.3.3 InLoopBack0 *由此可以看到vpna的路由表内，只有关于CE-2和CE-4的路由信息c.PE-2和CE-3之间建立OSPF<PE-2>ospf 100 vpn-instance vpnaimport-route bgparea 0.0.0.0network 192.168.3.0 0.0.0.255#bgp 100#ipv4-family vpn-instance vpnaimport-route ospf 100import-route directundo synchronization<CE-3>ospfarea 0.0.0.0network 30.0.0.1 0.0.0.0network 192.168.3.0 0.0.0.3配置完后，在PE-2上查看vpna路由表dis ip routing-table vpn-instance vpnavpna Route InformationRouting Table: vpna Route-Distinguisher: 100:1Destination/Mask Protocol Pre Cost Nexthop Interface10.0.0.1/32 BGP 256 0 1.1.1.1 InLoopBack0 30.0.0.1/32 OSPF 10 1563 192.168.3.2 Ethernet2/0 192.168.1.0/24 BGP 256 0 1.1.1.1 InLoopBack0 192.168.3.0/24 DIRECT 0 0 192.168.3.1 Ethernet2/0 192.168.3.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0d.PE-2和CE-4之间建立RIP<PE-2>rip#ipv4-family vpn-instance vpnbnetwork 192.168.4.0import-route bgp#ipv4-family vpn-instance vpnbimport-route directimport-route ripundo synchronization<CE-4>ripnetwork 192.168.4.0network 40.0.0.0配置完后，在PE-2上查看vpnb路由表<PE-2>dis ip routing-table vpn-instance vpnbvpnb Route InformationRouting Table: vpnb Route-Distinguisher: 200:1Destination/Mask Protocol Pre Cost Nexthop Interface20.0.0.1/32 BGP 256 0 1.1.1.1 InLoopBack0 40.0.0.0/8 RIP 100 1 192.168.4.2 Ethernet2/1 192.168.2.0/24 BGP 256 0 1.1.1.1 InLoopBack0 192.168.4.0/24 DIRECT 0 0 192.168.4.1 Ethernet2/1 192.168.4.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0五、测试：<CE-1>dis ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0 30.0.0.1/32 BGP 256 0 192.168.1.1 Ethernet3/0 127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0192.168.1.0/24 DIRECT 0 0 192.168.1.2 Ethernet3/0 192.168.1.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0 192.168.3.0/24 BGP 256 0 192.168.1.1 Ethernet3/0<CE-1>ping 30.0.0.1PING 30.0.0.1: 56 data bytes, press CTRL_C to breakReply from 30.0.0.1: bytes=56 Sequence=1 ttl=253 time=11 msReply from 30.0.0.1: bytes=56 Sequence=2 ttl=253 time=10 msReply from 30.0.0.1: bytes=56 Sequence=3 ttl=253 time=6 msReply from 30.0.0.1: bytes=56 Sequence=4 ttl=253 time=11 msReply from 30.0.0.1: bytes=56 Sequence=5 ttl=253 time=16 ms<CE-2><CE-2>dis ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface0.0.0.0/0 STA TIC 60 0 192.168.2.1 Ethernet2/0 20.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0 192.168.2.0/24 DIRECT 0 0 192.168.2.2 Ethernet2/0 192.168.2.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0 <CE-2>ping 40.0.0.1PING 40.0.0.1: 56 data bytes, press CTRL_C to breakReply from 40.0.0.1: bytes=56 Sequence=1 ttl=253 time=2 msReply from 40.0.0.1: bytes=56 Sequence=2 ttl=253 time=3 msReply from 40.0.0.1: bytes=56 Sequence=3 ttl=253 time=3 msReply from 40.0.0.1: bytes=56 Sequence=4 ttl=253 time=2 msReply from 40.0.0.1: bytes=56 Sequence=5 ttl=253 time=3 ms<CE-3>dis ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.1/32 O_ASE 150 1 192.168.3.1 Vlan-interface1 30.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0 192.168.1.0/24 O_ASE 150 1 192.168.3.1 Vlan-interface1 192.168.3.0/24 DIRECT 0 0 192.168.3.2 Vlan-interface1 192.168.3.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0 <CE-3>ping 10.0.0.1PING 10.0.0.1: 56 data bytes, press CTRL_C to breakReply from 10.0.0.1: bytes=56 Sequence=1 ttl=252 time = 15 msReply from 10.0.0.1: bytes=56 Sequence=2 ttl=252 time = 7 msReply from 10.0.0.1: bytes=56 Sequence=3 ttl=252 time = 7 msReply from 10.0.0.1: bytes=56 Sequence=4 ttl=252 time = 8 msReply from 10.0.0.1: bytes=56 Sequence=5 ttl=252 time = 9 ms<CE-4>dis ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface20.0.0.0/8 RIP 100 1 192.168.4.1 Ethernet0/1 40.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0 192.168.2.0/24 RIP 100 1 192.168.4.1 Ethernet0/1 192.168.4.0/24 DIRECT 0 0 192.168.4.2 Ethernet0/1 192.168.4.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0 <CE-4>ping 20.0.0.1PING 20.0.0.1: 56 data bytes, press CTRL_C to breakReply from 20.0.0.1: bytes=56 Sequence=1 ttl=253 time=3 msReply from 20.0.0.1: bytes=56 Sequence=2 ttl=253 time=2 msReply from 20.0.0.1: bytes=56 Sequence=3 ttl=253 time=3 msReply from 20.0.0.1: bytes=56 Sequence=4 ttl=253 time=3 msReply from 20.0.0.1: bytes=56 Sequence=5 ttl=253 time=3 ms。

BGP配置实验案例BGP（边界网关协议）是一个用于在互联网中交换路由信息的协议。

在本篇文章中，我们将探讨一个BGP配置实验案例，其中包括两个自治系统（AS）之间的BGP邻居关系的建立和路由的传递。

这个实验案例可以帮助读者更好地理解BGP协议的工作原理和配置步骤。

在这个实验案例中，我们有两个自治系统：AS1和AS2、AS1拥有IP 地址段192.168.0.0/24，AS2拥有IP地址段10.0.0.0/24、我们的目标是在两个自治系统之间建立BGP邻居关系，并实现路由的传递。

首先，我们需要在两个自治系统中配置BGP路由器。

在AS1中，我们选择一个路由器作为BGP路由器，并配置其Loopback接口的IP地址为192.168.0.1、在AS2中，选择另一个路由器作为BGP路由器，并配置其Loopback接口的IP地址为10.0.0.1、这些Loopback接口的IP地址将用作BGP邻居之间的通信地址。

接下来，我们开始配置BGP邻居关系。

在AS1中，我们需要告诉BGP 路由器与AS2的BGP路由器建立邻居关系。

假设AS2的BGP路由器的IP 地址为10.0.0.2，我们将在AS1的BGP路由器上执行以下命令：``````同样地，在AS2的BGP路由器上，我们需要告诉其与AS1的BGP路由器建立邻居关系。

假设AS1的BGP路由器的IP地址为192.168.0.1，我们将在AS2的BGP路由器上执行以下命令：``````配置完BGP邻居关系后，我们可以开始传递路由信息。

在AS1中，我们希望将本地的IP地址段192.168.0.0/24传输给AS2、我们需要在AS1的BGP路由器上执行以下命令：```network 192.168.0.0 mask 255.255.255.0```这些命令告诉AS1的BGP路由器将地址段192.168.0.0/24传输给BGP邻居。

同样地，在AS2中，我们希望将本地的IP地址段10.0.0.0/24传输给AS1、我们需要在AS2的BGP路由器上执行以下命令：```network 10.0.0.0 mask 255.255.255.0```这些命令告诉AS2的BGP路由器将地址段10.0.0.0/24传输给BGP邻居。

思科路由器配置命令详解及实例思科路由器配置命令详解及实例一、路由器基本配置1.1 登录路由器为了配置和管理思科路由器，您需要登录到路由器的控制台或通过远程登录方式。

使用以下命令登录路由器，并进行必要的身份验证：```Router> enableRouterconfigure terminalEnter configuration commands, one per line： End with TL/Z：Router(config)hostname [路由器名称]Router(config)enable secret [密码]Router(config)line console 0Router(config-line)password [密码]Router(config-line)logging synchronousRouter(config-line)exitRouter(config)line vty 0 4Router(config-line)password [密码]Router(config-line)logging synchronous```1.2 配置接口接下来，您需要配置路由器的接口，以便与其他网络设备进行通信。

使用以下命令配置接口：```Router(config)interface [接口类型] [接口编号]Router(config-if)ip address [IP地址] [子网掩码]Router(config-if)no shutdownRouter(config-if)exit```二、路由配置2.1 静态路由静态路由是手动配置的路由项，将特定的网络目的地与下一跳路由器关联起来。

以下是配置静态路由的示例命令：```Router(config)ip route [目的网络] [子网掩码] [下一跳地址]```2.2 动态路由动态路由是通过路由协议动态学习并自动更新的路由项。

一、配置思路1、公网隧道配置本结点LSR ID1mpls lsr‐id *.*.*.*使能mpls 与 mpls ldp1系统模式下：2 mpls3 mpls ldp4接口模式下：5 interface ethernet 0/0/16 mpls7 mpls ldp【注】以上仅针对P、PE设备。

2、本地VPN创建VPN实例；配置RD、RT；绑定接口与VPN实例；将PE和CE之间的路由实例 与 VPN绑定；3、MP-BGP配置PE间的普通BGP邻居和MP-BGP邻居；将本地VPN路由和mp-bgp之间的路由相互引入二、配置示例组网需求：完成各VPN内部用户互通；地址规划：如下表设备名称P1PE2PE3CE4CE5……loopback / router id/ lsr-id 1.1.1.1 / 32 1.1.1.1 / 32 1.1.1.1 / 32 4.4.4.4 / 32 5.5.5.5 / 32……互联地址段从左到右设备数字组合数（如PE2与P1：10.0.21.0 / 24）……互联地址设备数字对应各自地址（如PE2:10.0.21.2 / 24）……其他详见下图……1、公网隧道配置P与PE的IGP路由（ospf）；配置P与PE的LSR ID，并使能系统及接口下的mpls和mpls ldp功能；2、本地VPN创建VPN实例；配置RD、RT；1ip vpn‐instance company‐12 route‐distinguisher 100:13 vpn‐target 100:1 export‐extcommunity4 vpn‐target 100:1 import‐extcommunity56ip vpn‐instance company‐27 route‐distinguisher 100:28 vpn‐target 100:2 export‐extcommunity9 vpn‐target 100:2 import‐extcommunity10 //PE1与PE2该配置相同绑定私网接口与VPN实例；在PE上， 与对应用户（CE设备）相连接口与VPN进行绑定（CE设备无感知，接口只需普通地址配置）；1 //以PE2为例，其他接口及PE相同2interface GigabitEthernet0/0/03 ip binding vpn‐instance company‐24 ip address 10.0.82.2 255.255.255.0将PE和CE之间的路由实例 与 VPN绑定；1 //PE22ospf 11 vpn‐instance company‐13 area 0.0.0.04 network 10.0.42.0 0.0.0.2555 //CE46ospf 117 area 0.0.0.08 network 10.0.42.0 0.0.0.2559 network 10.0.64.0 0.0.0.2553、MP-BGP配置PE间的普通BGP邻居（只能传递普通IPv4路由）；1bgp 100 //PE2配置2 peer 3.3.3.3 as‐number 1003 peer 3.3.3.3 connect‐interface LoopBack045bgp 100 //PE3配置6 peer 2.2.2.2 as‐number 1007 peer 2.2.2.2 connect‐interface LoopBack0配置PE间的MP-BGP邻居（能传递BGP mpls VPN的私网路由，即VPNv4路由）；建立MP-BGP邻居前提是PE间已经建立了普通的BGP邻居；1BGP 100 //PE2配置2 ipv4‐family vpnv43 peer 3.3.3.3 enable45BGP 100 //PE3配置6 ipv4‐family vpnv47 peer 2.2.2.2 enable配置本地VPN路由和mp-bgp之间的路由相互引入；建立MP-BGP邻居前提是PE间已经建立了普通的BGP邻居；1 bgp 100 //BGP中引入直连和IGP2 ipv4‐family vpn‐instance company‐13 import‐route direct4 import‐route ospf 115 ipv4‐family vpn‐instance company‐225 ip address 10.0.21.1 255.255.255.026 mpls27 mpls ldp28#29interface Ethernet0/0/130 ip address 10.0.13.1 255.255.255.031 mpls32 mpls ldp33#34interface Serial0/0/035 link‐protocol ppp36#37interface Serial0/0/138 link‐protocol ppp39#40interface Serial0/0/241 link‐protocol ppp42#43interface Serial0/0/344 link‐protocol ppp45#46interface GigabitEthernet0/0/047#48interface GigabitEthernet0/0/149#50interface GigabitEthernet0/0/251#52interface GigabitEthernet0/0/353#54wlan55#56interface NULL057#58interface LoopBack059 ip address 1.1.1.1 255.255.255.255 60#61ospf 162 area 0.0.0.027 accounting‐scheme default28 domain default29 domain default_admin30 local‐user admin password cipher F<Z4DJzy<+jKUGU‐KkpB7bo#31 local‐user admin service‐type http32#33firewall zone Local34 priority 1635#36interface Ethernet0/0/037 ip binding vpn‐instance company‐138 ip address 10.0.42.2 255.255.255.039#40interface Ethernet0/0/141 ip address 10.0.21.2 255.255.255.042 mpls43 mpls ldp44#45interface Serial0/0/046 link‐protocol ppp47#48interface Serial0/0/149 link‐protocol ppp50#51interface Serial0/0/252 link‐protocol ppp53#54interface Serial0/0/355 link‐protocol ppp56#57interface GigabitEthernet0/0/058 ip binding vpn‐instance company‐259 ip address 10.0.82.2 255.255.255.060#61interface GigabitEthernet0/0/162#63interface GigabitEthernet0/0/264#65interface GigabitEthernet0/0/366#67wlan68#69interface NULL070#71interface LoopBack072 ip address 2.2.2.2 255.255.255.25573#74bgp 10075 peer 3.3.3.3 as‐number 10076 peer 3.3.3.3 connect‐interface LoopBack077 #78 ipv4‐family unicast79 undo synchronization80 peer 3.3.3.3 enable81 #82 ipv4‐family vpnv483 policy vpn‐target84 peer 3.3.3.3 enable85 #86 ipv4‐family vpn‐instance company‐187 import‐route direct88 import‐route ospf 1189 #90 ipv4‐family vpn‐instance company‐291 import‐route direct92 import‐route ospf 1293#94ospf 195 area 0.0.0.096 network 10.0.21.0 0.0.0.25597 network 2.2.2.2 0.0.0.098#99ospf 11 vpn‐instance company‐1100 import‐route bgp101 area 0.0.0.0102 network 10.0.42.0 0.0.0.25525 authentication‐scheme default26 authorization‐scheme default27 accounting‐scheme default28 domain default29 domain default_admin30 local‐user admin password cipher F5S!+T‐YL&:z9:%F`[a=vbt#31 local‐user admin service‐type http32#33firewall zone Local34 priority 1635#36interface Ethernet0/0/037 ip address 10.0.13.3 255.255.255.038 mpls39 mpls ldp40#41interface Ethernet0/0/142 ip binding vpn‐instance company‐143 ip address 10.0.35.3 255.255.255.044#45interface Serial0/0/046 link‐protocol ppp47#48interface Serial0/0/149 link‐protocol ppp50#51interface Serial0/0/252 link‐protocol ppp53#54interface Serial0/0/355 link‐protocol ppp56#57interface GigabitEthernet0/0/058 ip binding vpn‐instance company‐259 ip address 10.0.39.3 255.255.255.060#61interface GigabitEthernet0/0/162#63interface GigabitEthernet0/0/264#65interface GigabitEthernet0/0/366#67wlan68#69interface NULL070#71interface LoopBack072 ip address 3.3.3.3 255.255.255.25573#74bgp 10075 peer 2.2.2.2 as‐number 10076 peer 2.2.2.2 connect‐interface LoopBack077 #78 ipv4‐family unicast79 undo synchronization80 peer 2.2.2.2 enable81 #82 ipv4‐family vpnv483 policy vpn‐target84 peer 2.2.2.2 enable85 #86 ipv4‐family vpn‐instance company‐187 import‐route direct88 import‐route ospf 1389 #90 ipv4‐family vpn‐instance company‐291 import‐route direct92 import‐route ospf 1493#94ospf 195 area 0.0.0.096 network 10.0.13.0 0.0.0.25597 network 3.3.3.3 0.0.0.098#99ospf 13 vpn‐instance company‐15 authentication‐scheme default6 authorization‐scheme default7 accounting‐scheme default8 domain default9 domain default_admin10 local‐user admin password cipher a9uRU{EO!7ECB7Ie7'/)Gbd#11 local‐user admin service‐type http12#13firewall zone Local14 priority 1615#16interface Ethernet0/0/017 ip address 10.0.35.5 255.255.255.018#19interface Ethernet0/0/120 ip address 10.0.57.5 255.255.255.021#22interface Serial0/0/023 link‐protocol ppp24#25interface Serial0/0/126 link‐protocol ppp27#28interface Serial0/0/229 link‐protocol ppp30#31interface Serial0/0/332 link‐protocol ppp33#34interface GigabitEthernet0/0/035#36interface GigabitEthernet0/0/137#38interface GigabitEthernet0/0/239#40interface GigabitEthernet0/0/32sysname Huawei3#4aaa5 authentication‐scheme default6 authorization‐scheme default7 accounting‐scheme default8 domain default9 domain default_admin10 local‐user admin password cipher {07;SSP`4Kpe}@HMNPn@fba#11 local‐user admin service‐type http12#13firewall zone Local14 priority 1615#16interface Ethernet0/0/017 ip address 10.0.39.9 255.255.255.018#19interface Ethernet0/0/120 ip address 10.0.90.9 255.255.255.021#22interface Serial0/0/023 link‐protocol ppp24#25interface Serial0/0/126 link‐protocol ppp27#28interface Serial0/0/229 link‐protocol ppp30#31interface Serial0/0/332 link‐protocol ppp33#34interface GigabitEthernet0/0/035#36interface GigabitEthernet0/0/137#38interface GigabitEthernet0/0/240interface GigabitEthernet0/0/341#42wlan43#44interface NULL045#46ospf 1447 area 0.0.0.048 network 10.0.39.0 0.0.0.25549 network 10.0.90.0 0.0.0.25550#51user‐interface con 052user‐interface vty 0 453user‐interface vty 16 2054#55return~ END ~。

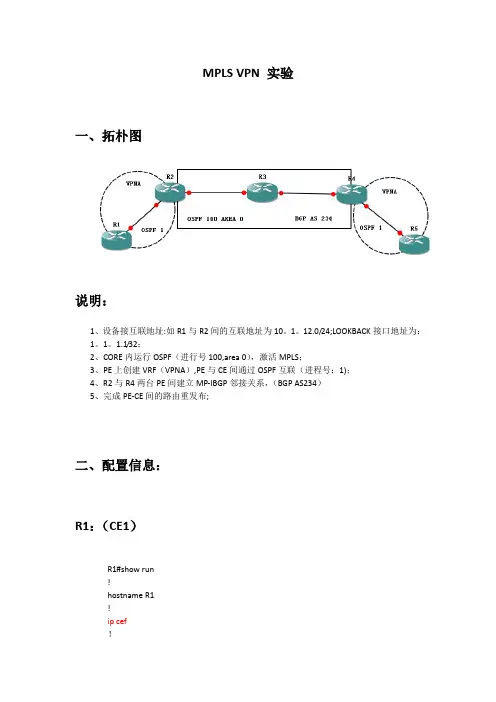

MPLS VPN 实验一、拓朴图说明：1、设备接互联地址:如R1与R2间的互联地址为10。

1。

12.0/24;LOOKBACK接口地址为：1。

1。

1.1/32；2、CORE内运行OSPF（进行号100,area 0），激活MPLS；3、PE上创建VRF（VPNA）,PE与CE间通过OSPF互联（进程号：1)；4、R2与R4两台PE间建立MP-IBGP邻接关系，（BGP AS234）5、完成PE-CE间的路由重发布;二、配置信息：R1：（CE1）R1#show run!hostname R1!ip cef！interface Loopback0ip address 1。

1.1.1 255.255。

255。

255ip ospf network point—to-point！interface FastEthernet0/0ip address 10。

1。

12.1 255。

255.255。

0duplex autospeed autompls ip！interface FastEthernet0/1no ip addressshutdownduplex autospeed auto！router ospf 1router-id 1。

1。

1.1log-adjacency—changesnetwork 1。

1。

1。

1 0.0。

0.0 area 0network 10。

1。

12。

1 0.0。

0.0 area 0!！endR1#session-192.168.197.1 2001-20170116.log R2：（PE1）R2＃R2＃show run！hostname R2!ip cef!ip vrf vpnard 1：1route—target export 234：2 route—target import 234：4!mpls label range 200 299mpls ldp router—id Loopback0！！interface Loopback0ip address 2。

BGP/MPLS IP VPN 配置实例配置实例前我们先来回顾一下BGP MPLS的几个先关概念隧道技术与MPLS• 隧道：一个虚拟的点对点的连接。

它提供了一条虚拟通路，使经过特殊封装的数据报能够在这个通路上传输。

在隧道的两端分别对数据报进行封装及解封装。

如GRE封装，隧道上的路由器根据报文外层的公网IP头进行数据转发。

如图所示，各设备的作用：•CE（Customer Edge）：用户网络边缘设备，有接口直接与服务提供商SP （Service Provider）网络相连。

CE可以是SVN或交换机，也可以是一台主机。

通常情况下，CE“感知”不到VPN的存在，也不需要支持MPLS。

•PE（Provider Edge）：服务提供商边缘设备，是服务提供商网络的边缘设备，与CE直接相连。

在MPLS网络中，对VPN的所有处理都发生在PE上。

•P（Provider）：服务提供商网络中的骨干设备，不与CE直接相连。

P设备只需要具备基本MPLS转发能力，不维护VPN信息。

用户设备所在的区域，称为一个站点（Site），站点是指相互之间具备IP连通性的一组IP系统，并且这组IP系统的IP连通性不需通过运营商网络实现。

传统的VPN技术存在一些固有的缺陷，导致客户组网时的很多需求无法得到满足，并且实施比较复杂，MPLS VPN的出现解决了传统VPN技术的固有缺陷——地址空间的重叠问题。

• MPLS是天然的隧道，隧道上的路由器可以根据报文的MPLS头进行报文转发。

VRF(Virtual Routing and Forwarding)：虚拟路由及转发，它是一种VPN 路由和转发实例。

• 一台PE 路由器，由于可能同时连接了多个VPN 用户，这些用户（的路由）彼此之间需要相互隔离，那么这时候就用到了VRF，PE 路由器上每一个VPN 都有一个VRF。

PE 路由器除了维护全局IP 路由表之外，还为每个VRF 维护一张独立的IP 路由表，这张路由表称为VRF 路由表。

路由交换机综合案例配置，连MPLS、ISIS、路由等都涵盖了案例题目如下：1解题思路拿到任何题目，做任何事情，建议先整理思路，思路出来了，再一步一步去解决就好了。

1、先按给出的拓扑图，搭好ensp环境；2、先配置好各个设备的设备名、router id、直连接口ip、loopback接口ip等。

3、再跟题目配置好相应的路由协议；4、再跟每个需求去完成相应的配置。

2基础配置步骤1-2省略，像这些修改设备名、配置ip地址都是很基础的，若还有不会的，可参考往期其他文章或查阅相关书籍。

（或者点击“阅读原文”，下载配置文件。

）步骤3 配置好相应的路由协议R4和R5运行OSPF，配置如下：R4：R5：配置完，查看一下OSPF邻居表：R1、R2、R3运行IS-IS，R1为level 1，R2为level1-2，R3位level 2. R1配置：R2配置：在R2查看一下ISIS邻接表：3解决需求需求1运行BGP，邻居关系建议如下：R4分别于R5、R1建议邻居关系；R3分别和R1、R6建议邻居关系，R5和R6建立邻居关系。

（R2无任何BGP邻居）R4配置：R1配置：R3配置：R6配置：查看一下BGP邻居情况：R4、R3、R6上查看即可：R1与R3的bgp 邻居还没起来，暂时不用管，再后面的需求里解决。

需求2R6将6.6.6.6/32的路由采用network的方式进入BGP中；R4将10.1.1.1/32的OSPF路由引入到BGP中，并且路由引入时不能引入其他的OSPF路由。

第1个问题，比较简单，照着需求配即可。

第2个问题，使用ACL，再使用route-policy，引入的时候再关联一下route-policy即可。

R6没引入之前，我们先再其他路由器查看一下bgp路由：R5查看：R1查看：R3查看：现在，我们开始在R6配置：我们在其他路由器再次查看bgp路由：接下来，我们来完成R4上OSPF路由引入到BGP中：在R1上查看bgp路由，可以看到收到R4 引入的10.1.1.1/32的OSPF路由，其他OSPF路由没有被引入。

BGP MPLS VPN 配置实验目录1 网络拓扑 (2)2 配置文件 (2)2.1 PE1的相关配置 (2)2.1.1 在MPLS骨干网上配置IGP协议，实现骨干网PE和P的互通 (2)2.1.2 在PE1上配置与PE2、P的IBGP (3)2.1.3 MPLS骨干网上配置MPLS基本能力和MPLS LDP，建立LDP LSP (3)2.1.4 在PE设备上配置VPN实例，将CE接入PE (3)2.1.5 在PE与CE之间建立EBGP对等体，引入VPN路由 (4)2.2 P的相关配置 (5)2.2.1 在MPLS骨干网上配置IGP协议，实现骨干网PE和P的互通 (5)2.2.2 P上配置与PE1、PE2的IBGP (5)2.2.3 MPLS骨干网上配置MPLS基本能力和MPLS LDP，建立LDP LSP (6)2.2.4 xxx ......................................................................................错误!未定义书签。

2.3 PE2相关配置 (6)2.3.1 在MPLS骨干网上配置IGP协议，实现骨干网PE和P的互通 (6)2.3.2 在PE2上配置与P、PE1的IBGP (7)2.3.3 MPLS骨干网上配置MPLS基本能力和MPLS LDP，建立LDP LSP (7)2.3.4 在PE设备上配置VPN实例，将CE接入PE (8)2.3.5 PE与CE之间建立EBGP对等体，引入VPN路由 (8)2.4 CE1的相关配置 (9)2.5 CE2的相关配置 (9)2.6 CE3的相关配置 (9)2.7 CE4的相关配置 (9)3 实验结果： (10)3.1 PE1 vpn 路由表 (10)3.2 P路由表 (11)3.3 Ping:相同VPN之间可以通，不同VPN之间不通， (13)1网络拓扑2配置文件2.1PE1的相关配置2.1.1在MPLS骨干网上配置IGP-OSPF协议，实现骨干网PE和P的互通#Sysna PE1ospf 1area 0.0.0.0network 10.0.0.0 0.0.0.3network 1.1.1.1 0.0.0.0 （igp-ospf）#interface LoopBack0ip address 1.1.1.1 255.255.255.255ospf enable 1 area 0.0.0.0 端口使能ospf）interface Ethernet0/0/0LDP LSP # mpls lsr-id 1.1.1.1 mpls lsp-trigger all mpls ldp （使能mpls ） #interface Ethernet0/0/0mplsmpls ldp （端口使能mpls ）#2.1.4 在PE 设备上配置VPN 实例，将CE 接入PEip vpn-instance VPN1 创建并进入VPN 实例视图ipv4-familyroute-distinguisher 100:1 为vpn-instance 创建RDvpn-target 111:1 export-extcommunity 为vpn-instance 创建vpn-target 扩展团体vpn-target 111:1 import-extcommunity （配置VPN1）#ip vpn-instance VPN2ipv4-familyroute-distinguisher 200:1vpn-target 222:1 export-extcommunityvpn-target 222:1 import-extcommunity （配置VPN2）#interface Ethernet0/0/1ip binding vpn-instance VPN1 将接口与vpn-instance关联ip address 10.0.0.13 255.255.255.252 （端口绑定VPN）interface GigabitEthernet0/0/0ip binding vpn-instance VPN2ip address 10.0.0.9 255.255.255.252 （端口绑定VPN）#2.1.5在PE与CE之间建立EBGP对等体，引入VPN路由#bgp 65115ipv4-family vpnv4 进入MBGP的VPNv4地址族视图policy vpn-targetpeer 2.2.2.2 enable 激活MBGP对等体peer 3.3.3.3 enable （建立邻居关系）#ipv4-family vpn-instance VPN1 进入BGP的VPN地址族视图import-route directimport-route static （配置vpn路由）ipv4-family vpn-instance VPN2import-route directimport-route static （配置vpn路由）#ip route-static vpn-instance VPN1 0.0.0.0 0.0.0.0 10.0.0.14ip route-static vpn-instance VPN2 0.0.0.0 0.0.0.0 10.0.0.10 （配置vpn静态路由:PE和CE间通过静态路由链接的配置）#2.2P的相关配置2.2.1在MPLS骨干网上配置IGP协议，实现骨干网PE和P的互通#sysna Pospf 1area 0.0.0.0network 10.0.0.0 0.0.0.3network 10.0.0.4 0.0.0.3network 2.2.2.2 0.0.0.0 （igp-ospf）#interface LoopBack0ip address 2.2.2.2 255.255.255.255ospf enable 1 area 0.0.0.0 （端口使能ospf）interface Ethernet0/0/0ip address 10.0.0.2 255.255.255.252ospf enable 1 area 0.0.0.0 （端口使能ospf）interface Ethernet0/0/1ip address 10.0.0.5 255.255.255.252ospf enable 1 area 0.0.0.0 （端口使能ospf）#2.2.2P上配置与PE1、PE2的IBGP#bgp 65115router-id 2.2.2.2peer 1.1.1.1 as-number 65115peer 1.1.1.1 connect-interface Ethernet0/0/0peer 3.3.3.3 as-number 65115peer 3.3.3.3 connect-interface Ethernet0/0/1 （配置bgp）#ipv4-family unicastundo synchronizationnetwork 2.2.2.2 255.255.255.255network 10.0.0.0 255.255.255.252network 10.0.0.4 255.255.255.252peer 1.1.1.1 enablepeer 3.3.3.3 enable （宣告网络）2.2.3MPLS骨干网上配置MPLS基本能力和MPLS LDP，建立LDP LSP#mpls lsr-id 2.2.2.2mplslsp-trigger allmpls ldp （使能mpls）#interface Ethernet0/0/0mplsmpls ldp （端口使能mpls）#interface Ethernet0/0/1mplsmpls ldp （端口使能mpls）#2.2.4建立P与PE1、PE2的邻居关系#bgp 65115ipv4-family vpnv4policy vpn-targetpeer 1.1.1.1 enablepeer 3.3.3.3 enable （建立邻居关系）#2.3PE2相关配置和PE1类似2.3.1在MPLS骨干网上配置IGP协议，实现骨干网PE和P的互通Sysna PE2ospf 1area 0.0.0.0network 10.0.0.4 0.0.0.3network 3.3.3.3 0.0.0.0 （igp-ospf）#interface LoopBack0ip address 3.3.3.3 255.255.255.255ospf enable 1 area 0.0.0.0 端口使能ospf）interface Ethernet0/0/0ip address 10.0.0.6 255.255.255.252ospf enable 1 area 0.0.0.0 （端口使能ospf）#2.3.2在PE2上配置与P、PE1的IBGP#bgp 65115router-id 3.3.3.3peer 1.1.1.1 as-number 65115peer 1.1.1.1 connect-interface LoopBack0 （配置bgp）ipv4-family unicastundo synchronizationnetwork 3.3.3.3 255.255.255.255network 10.0.0.4 255.255.255.252peer 2.2.2.2 enablepeer 1.1.1.1 enable （宣告网络）#2.3.3MPLS骨干网上配置MPLS基本能力和MPLS LDP，建立LDP LSP#mpls lsr-id 3.3.3.3mplslsp-trigger allmpls ldp （使能mpls）#interface Ethernet0/0/0mplsmpls ldp （端口使能mpls）2.3.4在PE设备上配置VPN实例，将CE接入PE#ip vpn-instance VPN1ipv4-familyroute-distinguisher 100:1vpn-target 111:1 export-extcommunityvpn-target 111:1 import-extcommunity# （配置VPN1）ip vpn-instance VPN2ipv4-familyroute-distinguisher 200:1vpn-target 222:1 export-extcommunityvpn-target 222:1 import-extcommunity （配置VPN2）#interface Ethernet0/0/1ip binding vpn-instance VPN1ip address 10.0.0.17 255.255.255.252 （端口绑定VPN）interface GigabitEthernet0/0/0ip binding vpn-instance VPN2ip address 10.0.0.21 255.255.255.252 （端口绑定VPN）#2.3.5PE与CE之间建立EBGP对等体，引入VPN路由bgp 65115ipv4-family vpnv4policy vpn-targetpeer 2.2.2.2 enablepeer 1.1.1.1 enable （建立邻居关系）#ipv4-family vpn-instance VPN1import-route directimport-route static （配置vpn路由）ipv4-family vpn-instance VPN2import-route directimport-route static （配置vpn路由）#ip route-static vpn-instance VPN1 0.0.0.0 0.0.0.0 10.0.0.18ip route-static vpn-instance VPN2 0.0.0.0 0.0.0.0 10.0.0.22#（配置vpn静态路由）2.4CE1的相关配置#Sysn CE1interface Ethernet0/0/0ip address 10.0.0.10 255.255.255.252ip route-static 0.0.0.0 0.0.0.0 10.0.0.9 （配置静态路由）#save2.5CE2的相关配置#Sysn CE2interface Ethernet0/0/0ip address 10.0.0.14 255.255.255.252ip route-static 0.0.0.0 0.0.0.0 10.0.0.13#2.6CE3的相关配置#Sysn CE3interface Ethernet 0/0/0ip address 10.0.0.18 255.255.255.252ip route-static 0.0.0.0 0.0.0.0 10.0.0.17#2.7CE4的相关配置#SysSysn CE4interface Ethernet 0/0/0ip address 10.0.0.22 255.255.255.252ip route-static 0.0.0.0 0.0.0.0 10.0.0.21#3实验结果：3.1PE1 vpn 路由表[PE1]disp ip rout[PE1]disp ip routing-tableRoute Flags: R - relay, D - download to fib------------------------------------------------------------------------------Routing Tables: PublicDestinations : 8 Routes : 8Destination/Mask Proto Pre Cost Flags NextHop Interface1.1.1.1/32 Direct 0 0 D 127.0.0.1 LoopBack02.2.2.2/32 OSPF 10 1 D 10.0.0.2 Ethernet0/0/03.3.3.3/32 OSPF 10 2 D 10.0.0.2 Ethernet0/0/010.0.0.0/30 Direct 0 0 D 10.0.0.1 Ethernet0/0/010.0.0.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/010.0.0.4/30 OSPF 10 2 D 10.0.0.2 Ethernet0/0/0127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0[PE1]disp ip routing-table vp[PE1]disp ip routing-table vpn-instance ?STRING<1-31> VPN instance name[PE1]disp ip routing-table vpn-instance VPN1Route Flags: R - relay, D - download to fib------------------------------------------------------------------------------Routing Tables: VPN1Destinations : 4 Routes : 4Destination/Mask Proto Pre Cost Flags NextHop Interface0.0.0.0/0 Static 60 0 RD 10.0.0.14 Ethernet0/0/110.0.0.12/30 Direct 0 0 D 10.0.0.13 Ethernet0/0/110.0.0.13/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/110.0.0.16/30 IBGP 255 0 RD 3.3.3.3 Ethernet0/0/0 [PE1][PE1]disp ip routing-table vpn-instance VPN2Route Flags: R - relay, D - download to fib------------------------------------------------------------------------------Routing Tables: VPN2Destinations : 4 Routes : 4Destination/Mask Proto Pre Cost Flags NextHop Interface0.0.0.0/0 Static 60 0 RD 10.0.0.10GigabitEthernet0/0/010.0.0.8/30 Direct 0 0 D 10.0.0.9GigabitEthernet0/0/010.0.0.9/32 Direct 0 0 D 127.0.0.1GigabitEthernet0/0/010.0.0.20/30 IBGP 255 0 RD 3.3.3.3 Ethernet0/0/0 [PE1]3.2P路由表<P>disp ip routingRoute Flags: R - relay, D - download to fib------------------------------------------------------------------------------ Routing Tables: PublicDestinations : 9 Routes : 9Destination/Mask Proto Pre Cost Flags NextHop Interface1.1.1.1/32 OSPF 10 1 D 10.0.0.1 Ethernet0/0/02.2.2.2/32 Direct 0 0 D 127.0.0.1 LoopBack03.3.3.3/32 OSPF 10 1 D 10.0.0.6 Ethernet0/0/110.0.0.0/30 Direct 0 0 D 10.0.0.2 Ethernet0/0/010.0.0.2/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/010.0.0.4/30 Direct 0 0 D 10.0.0.5 Ethernet0/0/110.0.0.5/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0PE2 Vpn 路由表<PE2>dis ip routRoute Flags: R - relay, D - download to fib------------------------------------------------------------------------------ Routing Tables: PublicDestinations : 8 Routes : 8Destination/Mask Proto Pre Cost Flags NextHop Interface1.1.1.1/32 OSPF 10 2 D 10.0.0.5 Ethernet0/0/02.2.2.2/32 OSPF 10 1 D 10.0.0.5 Ethernet0/0/03.3.3.3/32 Direct 0 0 D 127.0.0.1 LoopBack010.0.0.0/30 OSPF 10 2 D 10.0.0.5 Ethernet0/0/010.0.0.4/30 Direct 0 0 D 10.0.0.6 Ethernet0/0/010.0.0.6/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0<PE2>dis ip rou<PE2>dis ip routing-table vpn-instance VPN1Route Flags: R - relay, D - download to fib------------------------------------------------------------------------------ Routing Tables: VPN1Destinations : 3 Routes : 3Destination/Mask Proto Pre Cost Flags NextHop Interface10.0.0.12/30 IBGP 255 0 RD 1.1.1.1 Ethernet0/0/010.0.0.16/30 Direct 0 0 D 10.0.0.17 Ethernet0/0/110.0.0.17/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1<PE2>dis ip routing-table vpn-instance VPN2Route Flags: R - relay, D - download to fib------------------------------------------------------------------------------ Routing Tables: VPN2Destinations : 4 Routes : 4Destination/Mask Proto Pre Cost Flags NextHop Interface0.0.0.0/0 Static 60 0 RD 10.0.0.22 GigabitEthernet0/0/0 10.0.0.8/30 IBGP 255 0 RD 1.1.1.1 Ethernet0/0/010.0.0.20/30 Direct 0 0 D 10.0.0.21 GigabitEthernet0/0/0 10.0.0.21/32 Direct 0 0 D 127.0.0.1 GigabitEthernet0/0/0<PE2><P>3.3Ping:相同VPN之间可以通，不同VPN之间不通，CE2-CE4不通<CE2>ping 10.0.0.22PING 10.0.0.22: 56 data bytes, press CTRL_C to breakRequest time outRequest time outRequest time outRequest time outRequest time out--- 10.0.0.22 ping statistics ---5 packet(s) transmitted0 packet(s) received100.00% packet lossCE2-CE3能通<CE2>ping 10.0.0.18PING 10.0.0.18: 56 data bytes, press CTRL_C to breakReply from 10.0.0.18: bytes=56 Sequence=1 ttl=253 time=390 ms Reply from 10.0.0.18: bytes=56 Sequence=2 ttl=253 time=140 ms Reply from 10.0.0.18: bytes=56 Sequence=3 ttl=253 time=140 ms Reply from 10.0.0.18: bytes=56 Sequence=4 ttl=253 time=140 ms Reply from 10.0.0.18: bytes=56 Sequence=5 ttl=253 time=120 ms--- 10.0.0.18 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 120/186/390 ms<CE2>。

思科OSPF功能介绍及配置推荐文章软路由怎么搭建服务器热度：水星无线路由器怎么设置MAC地址过滤热度：思科路由器接入ADSL怎么配置热度： CiscoIOS防火墙CBAC如何配置热度：思科策略路由实现双地址双出口+NAT 热度：什么是路由器OSPF的基本配置?相信很多人都对此有疑惑，下面是店铺整理的一些关于路由器OSPF的基本配置的相关资料，供你参考。

路由器OSPF的基本配置一、OSPF的功能OSPF全称为开放式最短路径优先协议(Open Shortest-Path First)，它是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。

OSPF中的O意味着OSPF标准是对公共开放的，而不是封闭的专有路由方案。

OSPF采用链路(路由器接口的另一种说法)状态协议算法，每个路由器维护一个相同的链路状态数据库，保存整个AS的拓扑结构(AS不划分情况下)。

一旦每个路由器有了完整的链路状态数据库，该路由器就可以自己为根，构造最短路径树，然后再根据最短路径构造路由表。

对于大型的网络，为了进一步减少路由协议通信流量，利于管理和计算，OSPF将整个AS划分为若干个区域，区域内的路由器维护一个相同的链路状态数据库，保存该区域的拓扑结构。

OSPF路由器相互间交换信息，但交换的信息不是路由，而是链路状态。

每台路由器都以串行点对点的模式连接，路由器的以太网接口都连接在一台交换机上，彼此可以互相访问。

二、OSPF协议OSPF协议是链路状态协议中的一种，链路状态协议跟距离矢量协议是有本质区别的，距离矢量协议也是一种谣传路由协议，是根据邻居传递过来的消息而决定路由表的表项。

链路状态协议是在路由器之间发送hello报文，建立邻居数据表，传递彼此的链路状态信息，比如接口状态信息和接口IP信息。

接收了链路状态信息的路由器彼此同步，形成链路状态数据库。

cisco路由器怎么配置BGP思科cisco是全世界领先且顶尖的通讯厂商，他出产的路由器功能也是很出色的，那么你知道cisco路由器怎么配置BGP吗?下面是店铺整理的一些关于cisco路由器怎么配置BGP的相关资料，供你参考。

cisco路由器配置BGP的案例如下：在RA上启动BGP AS 100，在RB，RC，RD上启动BGP AS200;并在AS 200 中启动OSPF。

实验要求：1 AB，BC，CD之间分别建立EBGP，IBGP，IBGP 邻接关系。

2 通过BGP宣告A，B，C上的3个虚拟接口。

要求所有路由器都能通过 sh ip bgp 看到这些虚拟接口。

(将RC设为路由反射器)3 要求所有路由器都有全部网络的路由信息*************************************************************** ***********************一基本配置RA#sh run!!interface Loopback0ip address 1.1.1.1 255.255.255.0!interface Serial0ip address 192.1.1.1 255.255.255.0!router bgp 100no synchronizationbgp log-neighbor-changesnetwork 1.1.1.0 mask 255.255.255.0neighbor 192.1.1.2 remote-as 200no auto-summary!RB#sh run!interface Loopback0ip address 2.2.2.2 255.255.255.0!interface Ethernet0ip address 193.1.1.1 255.255.255.0!interface Serial0ip address 192.1.1.2 255.255.255.0clockrate 64000!router ospf 1 //在RB上启动OSPFnetwork 0.0.0.0 255.255.255.255 area 0 //宣告所有与RB相连的网络!router bgp 200no synchronizationnetwork 2.2.2.0 mask 255.255.255.0neighbor 192.1.1.1 remote-as 100neighbor 193.1.1.2 remote-as 200no auto-summary!RC#sh run!interface Loopback0ip address 3.3.3.3 255.255.255.0!interface Ethernet0ip address 193.1.1.2 255.255.255.0!interface Serial0ip address 194.1.1.1 255.255.255.0clock rate 64000!router ospf 1log-adjacency-changesnetwork 0.0.0.0 255.255.255.255 area 0 // 同RB !router bgp 200no synchronizationbgp log-neighbor-changesnetwork 3.3.3.0 mask 255.255.255.0 neighbor 193.1.1.1 remote-as 200neighbor 194.1.1.2 remote-as 200no auto-summary!RD#sh runinterface Serial0ip address 194.1.1.2 255.255.255.0!router ospf 1 //同RBlog-adjacency-changesnetwork 0.0.0.0 255.255.255.255 area 0!router bgp 200no synchronizationbgp log-neighbor-changesneighbor 194.1.1.1 remote-as 200no auto-summary二检查BGPRA#sh ip bgpNetwork Next Hop Metric LocPrf Weight Path*> 1.1.1.0/24 0.0.0.0 0 32768 i*> 2.2.2.0/24 192.1.1.2 0 0 200 i*> 3.3.3.0/24 192.1.1.2 0 200 i可以看到RA已经通过BGP学习到了各个虚拟接口，这两条路由下一跳均为192.1.1.2。

BGP配置及路由注入实例讲解路由协议包括很多种，例如RIP、OSPF、IS-IS、BGP等等。

前面部分章节已看过OSPF和ISIS的实例。

今天我们来看看BGP路由协议。

首先我们通过下图先来回顾一下BGP在网络中的部署位置：简单地说：BGP属于外部网关协议，一般部署于自治系统之间（例如我们在两个运营商之间部署，或两个大企业网之间部署。

当然有些运营商内部使用了多种IGP协议，此时也在一个运营商内部使用，此种场景多见于城域网-省网-国网）。

说到BGP路由协议，必然会涉及到路由注入（有些人也叫做路由引入import-route XXX）。

举个简单例子，有A和B两个企业（或运营商），均部署了不同的IGP路由协议，中间使用BGP连接。

其中B企业（运营商）内部建设了一个http网站，此时A企业（运营商）的客户需要访问该网站，则需要涉及路由注入。

一、BGP配置实例讲解1、配置环境：（1）基本组网图：（2）组网说明：1、上图中左侧为A企业，配置了IS-IS路由协议，右侧为B企业，配置了OSPF协议。

2、目前A企业内各设备能够通过IS-IS协议通信，B企业内各设备能够通过OSPF协议通信。

3、分别查看部署BGP前A-R1和B-R1的IP路由表，如下：4、因前期部分章节已说明ISIS和OSPF的配置，本节不再说明。

如有需要，请从上下载（文件位置：网站→文件共享→BGP配置实验，压缩包里有“配置bgp 前网络拓扑及数据配置”）2、配置目标：在路由器A-R1和B-R1之间部署EBGP，使用对端的物理接口作为反射器的源接口。

3、数据规划：4、配置步骤：配置BGP（包括AS、peer）a.配置路由器A-R1的BGP。

命令如下：bgp 65001router-id 1.1.1.1peer 12.12.12.2 as-number 65002peer 12.12.12.2 connect-interface GigabitEthernet 0/0/0quitb.配置路由器B-R1的BGP。
