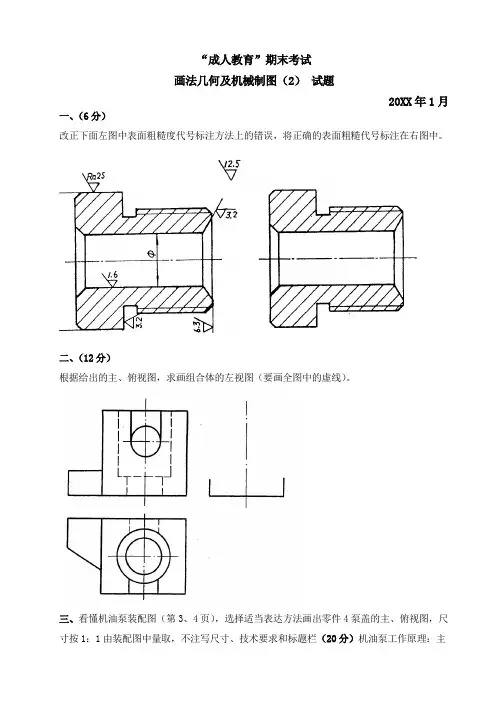

画法几何及机械制图（2）
模拟试卷一
题号一二三四五六七八九十总分
得分
答卷须知：
1 用铅笔答题，用绘图仪器与工具作图
2 要求作图准确、线型清晰、字体工整
3 一题有多解时，只要求作出一解
一、填空。
（11分）
1、说明下列螺纹代号的含义。
M24左-7H-S: M24________左________7H________S________。
2、在生产中一张完整的零件图应包括________，________，________和________等四项基本内容。
3、已知孔的公差带代号为%c30F7为此孔配合的轴的公差带代号为%c37h6，此配合是________制度，属于________配合。
二、选择题：
１、下列标注中哪两种是正确的（6分）：（）（）
２、下列螺纹孔的画法中哪两种是正确的（６分）：（）（）
三、下面小轴左端加工长12mm的外螺纹，右端加工M12，深12mm的内螺纹（钻孔深17mm）画出该螺纹件的主、左、右视图，（要求主视图上的内螺纹用局部剖视，左右视图不画虚线）（10分）
四、看懂夹具体零件图，解答下列问题:（17分）
1）在图中标出长、宽、高三个方向尺寸的主要基准。
2）俯视图上标有A、B、C、D、E是夹具体上五个面，指出从上到下的位置顺序排列：3）试画出夹具体主视图外形及右视图：（尺寸从视图上直接量取，虚线不画。
）
五、注全零件尺寸（尺寸数值从图中1：1量取，并取整）。
（9分）
六、根据装配图中已知基本尺寸和配合代号，将它们分别标注在相应的零件图上（7分）
回答%c25H6/f6所表示的含义：
%c25：________
H6/f6：________
配合制度：________
七、在图上正确标注各面的Ra值（单位：微米）分别为：左面6.3，右面12.5，斜面1.6，底面3.2，内孔0.8。
（去处材料方法得到的）（5分）
八、按规定画法完成直齿圆柱齿轮左视图。
（4分）
九、读懂装配图，填空并拆画指定的零件。
（15分）
工作原理：
推动阀杆6,顶起钢球4大开或关闭阀口,从而达到泄气。
工作原理：
推动阀杆6,顶起钢球4大开或关闭阀口,从而达到泄气。
1、填空
（1）主视图采用了________剖视。
（2）要取出单向阀滚珠4，必须按顺序分别拆卸零件________号件和________号件。
2、拆画7号件（阀杆套）零件图。
（尺寸由装配图中量取）
题号一二三四五六七八九十总分得分
答卷须知：
1 用铅笔答题，用绘图仪器与工具作图
2 要求作图准确、线型清晰、字体工整
3 一题有多解时，只要求作出一解
一、填空。
（15分）
1、装配图上，一般应标注________；________；________；________和________等五类尺寸。
2、一对相互啮合的标准齿轮，它们的________必须相等。
3、表面粗糙度代号%a3.2|/%b的含义是：%a|/%b表示是用________方法
获得的粗糙度符号，3.2为Ra的评定值，其单位是________。
4、在生产中为了减少刀具、量具的规格、数量，国标对孔和轴的配合制订了________和________两种配合制度。
一般应有先选用________制。
5、在生产中一张完整的零件图应包括________，________，________和________等四项基本内容。
二、已知该零件各表面均为切削加工面，每个表面粗糙度的Ra值为：
A面1.6，B面为3.2，C面为6.3，其余各面均为12.5，在图中正确标出。
（8分）
三、注全小轴零件所缺尺寸（尺寸数值从图中1：1量取，并取整）。
（10分）
四、根据轴和齿轮的公差，标注配合尺寸及填空。
（12分）
该配合中，基本尺寸________，配合制度________制，配合类型________配合，轴的公差带大小________，孔的公差带大小________，两者中________的精度高，
配合的最大间隙________，最大过盈________。
五、完成螺纹连接中所缺的图线（包括剖面线）。
（17分）
1 补全螺栓连接图中所缺的图线,并画出它的左视图。
2 完成A-A断面图。
六、完成一对直齿圆柱齿轮啮合区的画法。
（6分）
七、看懂零件图，画出其B向视图。
（尺寸由图中量取）（17分）八．看懂装配图，拆画3号零件：
夹紧卡的工作原理：
夹紧卡爪是组合夹具在机床上用来夹紧工件,它有12种零件组成.卡爪3底部与基体9的凹槽相配合,螺杆4的外螺纹与卡爪的内螺纹连接.而螺杆的缩颈被
卡板5、六角头、圆柱肖卡住,使它只能在卡板中转动,而不能沿轴向移动,卡板用两个螺栓10固定在基体的端面,为了防止卡爪脱出基体,用前后两块盖
板8加6个内六角螺钉来与基体连接.
题号一二三四五六七八九十总分
得分
1 用铅笔答题，用绘图仪器与工具作图
2 要求作图准确、线型清晰、字体工整
3 一题有多解时，只要求作出一解
一、画出指定位置的移出断面图并作正确标注。
（14分）
二、螺纹的作图与标注。
（20分）
1、补全下图螺栓连接中所缺的图线。
2、已知螺纹孔为普通细牙螺纹，其大径为24，螺距为1，右旋，公差带代号为6H，请完成左视图并正确标注。
三、根据下面给出的配合代号，在零件图上标注相应尺寸公差并填空。
（14分）
某仪器中,已知轴和孔的配合代号为%c30P8/h7
1、此配合是________制________配合。
2、在下面零件图中分别标注出孔与轴的公差带代号。
3、画出其装配图，并标注其配合代号。
4、已知零件各表面粗超度的Ra值为：A面为1.6,B面为3.2,C面为6.3，其余表面均为12.5，在图中正确注出。
（去除材料的方法得到）
四、填空。
（4分）
1、螺纹上相邻两牙在中径线上对应两点的轴向距离称为________.在同一条螺旋线上相邻两牙在中径线上对应两点的轴向距离称为________。
2、公差带图是由标准公差与基本偏差两个因素确定的，标准公差是确定公差带________的。
基本偏差是确定公差带________的。
五、按照圆柱直齿轮的规定画法，完成齿轮的剖视图。
（6分）
六、注全零件尺寸（尺寸数值从图中1：1量取，并取整）。
（10分）
七、看懂压盖零件图，画出D-D剖视图并填空。
（17分）
1、M12X1的含义是：M为________，12为________，1为________。
2、压盖的最大外形尺寸为：长为________，宽为________，高为________。
3、I表面的粗糙度代号为________。
八、看装配图。
（15分）
看懂直角弯模的工作原理和装配关系，在下面的空白处，拆画2号件—凹模的零件图。
（尺寸由图中实际量取确定）
工作原理
直角弯模是供弯制各种单角或双角板件用的一种简易冲模。
冲头把6直接装在冲床的冲头上，凸模4用销钉5与冲头把6相连，底座10直接固定在冲床工作台上，凹模2与底座10用两个螺钉8和两个销钉1相连。
当把已备好的毛料放入凹模槽内时，由挡料销3将工件挡牢并定位。
顶杆7下面装有弹簧9，以便将冲好的工件脱模。
