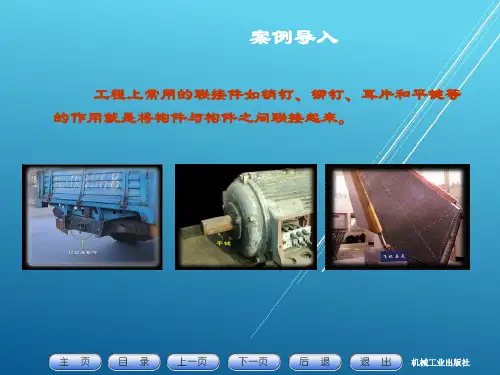

第5章剪切和挤压5.1 剪切的概念和实例在工程实际中，为了将构件互相连接起来，通常要用到各种各样的连接。
例如图5-1中所示的（a）为拖车挂钩的销轴连接；（b）为桥梁结构中常用的钢板之间的铆钉连接；（c）为传动轴与齿轮之间的键块连接；（d）为两块钢板间的螺栓连接；（e）为构件中的搭接焊缝连接。
这些起连接作用的销轴，铆钉，键块，螺栓及焊缝等统称为连接件。
这些连接件的体积虽然比较小，但对于保证整个结构的牢固和安全却具有重要作用。
因此，对这类零件的受力和变形特点必须进行研究、分析和计算。
（a）（b）(c) (d)图5-1 工程中的连接现以螺栓连接为例来讨论剪切变形与剪切破坏现象。
设两块钢板用螺栓连接，如图5-2（a）所示。
当钢板受到横向外力N拉伸时，螺栓两侧面便受到由两块钢板传来的两组力P 的作用。
这两组力的特点是：与螺栓轴线垂直，大小相等，方向相反，作用线相距极近。
在这两组力的作用下，螺栓将在两力间的截面m-m处发生错动，这种变形形式称为剪切。
发生相对错动的截面称为剪切面，它与作用力方向平行。
若连接件只有一个剪切面，称为单剪切，若有两个剪切面，称为双剪切。
为了进一步说明剪切变形的特点，我们可以在剪切面处取出一矩形簿层来观察，发现在这两组力作用下，原来的矩形将歪斜成平行四边形，如图5-2b所示。
即矩形薄层发生了剪切变形。
若沿剪切面m-m截开，并取出如图5-2c所示的脱离体，根据静力平衡方程，则在受剪面m-m上必然存在一个与力P大小相等、方向相反的内力Q，此内力称为剪力。
若使推力P逐渐增大，则剪力也会不断增大。
当其剪应力达到材料的极限剪应力时，螺栓就会沿受剪面发生剪断破坏。
(a) (b) (c)图5-2 螺栓连接的剪切破坏5.2剪切和挤压的实用计算5.2.1剪切的实用计算受剪切的连接件一般大多为短粗杆，且剪切变形均发生在某一局部，要从理论上计算它们的工作应力往往非常复杂，有时甚至是不可能的。
即使用精确理论进行分析，所得结果也会与实际情况有较大的出入。
剪切及挤压应力计算剪切应力的计算公式如下：τ=F/A其中，τ表示剪切应力，F表示剪力，A表示剪切面积。
剪切面积的计算取决于物体的几何形状。
对于一个长方形截面，剪切面积为宽度乘以高度（A=b*h）；对于一个圆形截面，剪切面积为π乘以半径的平方（A=π*r²）。
挤压应力的计算公式如下：σ=F/A其中，σ表示挤压应力，F表示挤压力，A表示挤压面积。
挤压面积的计算方法与剪切应力类似，取决于物体的几何形状。
在实际应用中，剪切应力和挤压应力的计算是密切相关的。
当物体受到外部力的作用时，如果该力的方向与物体表面的切线方向垂直，则产生挤压应力；如果该力的方向与物体表面的切线方向平行，则产生剪切应力。
因此，可以通过计算剪切应力和挤压应力来评估物体在受力下的变形和稳定性。
剪切应力和挤压应力的计算在工程领域具有重要的应用，例如材料力学、结构力学以及机械设计等。
通过对剪切应力和挤压应力的分析和计算，可以确定材料的承载能力、抗变形能力、抗压能力等重要参数，从而保证工程结构的安全性、稳定性和可靠性。
总之，剪切应力和挤压应力的计算是工程领域中的重要内容，通过合理的计算和分析可以更好地了解材料和结构受力状态，从而指导工程设计与实施。
1. Hibbeler, R. C. (2024). Mechanics of materials. Pearson Education.2. Beer, F. P., Johnston, E. R., DeWolf, J. T., & Mazurek, D.F. (2024). Mechanics of materials. McGraw-Hill Education.3. Timoshenko, S., & Gere, J. M. (2004). Theory of elastic stability. Courier Corporation.。
判断剪切与挤压1、“挤压发生在局部表面，是连接件在接触面上的相互压紧；而压缩是发生在杆件的内部“答案此说法正确答疑构件在相互接触才发生挤压变形；而外力的合力作用下位于构件的轴线上时，构件发生压缩变形。
2、“两块钢板用两个铆钉连接形成接头，虽然两个铆钉的直径不同，但因塑性材料具有屈服阶段的特点，最终使两个铆钉趋于均衡。
因此，在计算铆接强度时，两个铆钉的受力仍可按平均分配“答案此说法错误答疑只有当铆钉的直径相同，且外力的作用线通过铆钉群的形心，铆钉的受力才可以按平均分配。
3、“剪断钢板时，所用外力使钢板产生的应力大于材料的屈服极限。
”答案此说法错误答疑钢板内产生的应力应大于材料的剪切强度极限才能将钢板剪断。
4、“对于圆柱形连接件的挤压强度问题，应该直接用受挤压的半圆柱面来计算挤压应力。
”答案此说法错误答疑计算圆柱连接件的挤压强度时，采用直径平面代替圆柱侧面。
选择剪切与挤压1、在轴、键、轮传动机构中，键埋入轴、轮的深度相等，若轮、键、轴三种材料的许用挤压应力分别为：[σbs1]，[σbs2]，[σbs3]，三者之间的合理关系是。
A：[σbs1]>[σbs2]>[σbs3] B：[σbs1]<[σbs2]<[σbs3]C：[σbs2]>[σbs1]>[σbs3] D：[σbs1]=[σbs2]=[σbs3]答案正确选择：D答疑只有当三者许用挤压应力相等的情况下轴、键、轮传动机构才有足够的强度。
否则，总在许用压应力较小的构件上发生挤压破坏。
2、在平板与螺栓之间加一垫片，可以提高的强度。
A：螺栓拉伸；B：螺栓挤压；C：螺栓的剪切；D：平板的挤压；答案正确选择：D答疑加一垫片增大了平板的挤压面的面积，固可以提高平板的挤压强度。
螺栓的拉伸强度、剪切强度、挤压强度均没有发生变化。
3、在冲床上将钢板冲出直径为d的圆孔，冲力F与。
A：与直径d成正比；B：与直径d2成正比；C：与直径d3成正比；D：与直径d的平方根成正比答案正确选择：A答疑将钢板冲出直径为d的圆孔时钢板的剪切面的面积为πdｔ，固冲力F与直径d成正比4、方形销将两块等厚度的板连接在一起，上面的板中同时存在拉应力σ、剪应力τ、挤压应力σbs，比较其数值大小可得：A：拉应力σ最大； B：剪应力τ最大； C：挤压应力σbs 最大； D：σ=τ=σbs；答案正确选择：D答疑钢板的拉伸应力为σ＝P/A=P/(2a-a)t=P/at ，剪应力为τ=Q/A=P/2/(at/2)=P/at ，挤压应力为：σbs=F/A bs=P/at（图示中：红线代表剪切面、蓝线代表挤压面。
第5章剪切和挤压5.1 剪切的概念和实例在工程实际中，为了将构件互相连接起来，通常要用到各种各样的连接。
例如图5-1中所示的（a）为拖车挂钩的销轴连接；（b）为桥梁结构中常用的钢板之间的铆钉连接；（c）为传动轴与齿轮之间的键块连接；（d）为两块钢板间的螺栓连接；（e）为构件中的搭接焊缝连接。
这些起连接作用的销轴，铆钉，键块，螺栓及焊缝等统称为连接件。
这些连接件的体积虽然比较小，但对于保证整个结构的牢固和安全却具有重要作用。
因此，对这类零件的受力和变形特点必须进行研究、分析和计算。
（a）（b）(c) (d)图5-1 工程中的连接现以螺栓连接为例来讨论剪切变形与剪切破坏现象。
设两块钢板用螺栓连接，如图5-2（a）所示。
当钢板受到横向外力N拉伸时，螺栓两侧面便受到由两块钢板传来的两组力P 的作用。
这两组力的特点是：与螺栓轴线垂直，大小相等，方向相反，作用线相距极近。
在这两组力的作用下，螺栓将在两力间的截面m-m处发生错动，这种变形形式称为剪切。
发生相对错动的截面称为剪切面，它与作用力方向平行。
若连接件只有一个剪切面，称为单剪切，若有两个剪切面，称为双剪切。
为了进一步说明剪切变形的特点，我们可以在剪切面处取出一矩形簿层来观察，发现在这两组力作用下，原来的矩形将歪斜成平行四边形，如图5-2b所示。
即矩形薄层发生了剪切变形。
若沿剪切面m-m截开，并取出如图5-2c所示的脱离体，根据静力平衡方程，则在受剪面m-m上必然存在一个与力P大小相等、方向相反的内力Q，此内力称为剪力。
若使推力P逐渐增大，则剪力也会不断增大。
当其剪应力达到材料的极限剪应力时，螺栓就会沿受剪面发生剪断破坏。
(a) (b) (c)图5-2 螺栓连接的剪切破坏5.2剪切和挤压的实用计算5.2.1剪切的实用计算受剪切的连接件一般大多为短粗杆，且剪切变形均发生在某一局部，要从理论上计算它们的工作应力往往非常复杂，有时甚至是不可能的。
即使用精确理论进行分析，所得结果也会与实际情况有较大的出入。
第五章剪切与挤压
1. 图示切料装置用刀刃把切料模中Ф12mm的料棒切断。
料棒的抗剪强度
τb=320MPa。
试计算切断力。
2. 图示螺栓受拉力F作用。
已知材料的许用切应力[τ]和许用拉应力[σ]的关系
为[τ]=0.6[σ]。
试求螺栓直径d与螺栓头高度h的合理比例。
3. 已知螺栓的许用切应力[τ]=100MPa，钢板的许用拉应力[σ]=160MPa。
试计算
图示焊接板的许用荷载[F]。
4. 矩形截面的木拉杆的接头如图所示。
已知轴向拉力F=50kN，截面宽度
b=250mm，木材的顺纹许用挤压应力[σbs]=10MPa，顺纹许用切应力[τ]=1MPa。
求接头处所需的尺寸l和a。
5. 图示联接构件中D=2d=32mm，h=12mm，拉杆材料的许用应力[σ]=120MPa，
[τ]=70MPa，[σbs]=170MPa。
试求拉杆的许用荷载[F]。
