变压器骨架各部分功能详解变压器是一种用来改变交流电电压的设备，它主要由骨架、绕组和冷却系统组成。
骨架是变压器的支撑结构，它对变压器的性能和使用寿命有重要影响。
下面将详细解释变压器骨架的各个部分的功能。
1.铁芯：铁芯是变压器骨架的主要组成部分，它通常由硅钢片叠压而成。
铁芯的主要功能是导磁，即通过铁芯使得磁场由绕组传导出来。
铁芯还能够减小磁通漏磁和损耗，提高变压器的效率。
另外，铁芯还具有抗短路能力，能够承受较大的短路电流而不损坏。
2.铁芯上下框架：铁芯上下框架是变压器骨架的一部分，它主要用来固定和支撑铁芯。
同时，铁芯上下框架还起到集中磁场的作用，使得磁通更加集中，减小磁通的漏磁。
3.绕组支撑架：绕组支撑架是变压器骨架的另一部分，主要用来支撑和固定绕组。
绕组支撑架通常采用坚固的绝缘材料制成，能够承受绕组的重量和磁力作用。
同时，绕组支撑架还可以隔离绕组和铁芯，减小电磁感应引起的涡流损耗。
4.弹性支撑件：弹性支撑件主要用于减小变压器骨架的振动和噪音。
它通常由橡胶或弹簧等材料制成，能够吸收和减缓变压器的振动，保证变压器的正常运行。
5.弧垛：弧垛是变压器骨架的一部分，主要用于支撑绕组支架和铁芯上下框架。
它具有良好的机械强度和刚度，能够承受变压器的重量和外部荷载。
6.端板：端板位于变压器的两端，主要用来固定和封闭变压器。
端板通常由钢板制成，具有足够的机械强度，能够承受变压器的压力和外部负荷。
7.接地脚：接地脚是变压器骨架的一部分，用来连接变压器与地面，起到接地保护的作用。
通过接地脚，当变压器发生故障或漏电时，能够及时将电流导入地面，保证人身安全和设备的正常运行。
总之，变压器骨架的各个部分在变压器中起到支撑和固定的作用，保证变压器的正常运行和安全性能。
同时，它们还能减小磁通漏磁和涡流损耗，提高变压器的效率。
因此，合理设计和制造变压器骨架对于确保变压器的性能和使用寿命具有重要意义。
开关电源变压器骨架分类随着电子技术的不断发展，开关电源变压器也愈加普遍。
开关电源变压器的主要作用是将交流电信号转变为直流电信号，并使电流或电压达到自设定值。
在制造开关电源变压器时，设计师会根据不同的需求选择不同的骨架。
下面，我们将更具不同的特点将骨架进行分类。
一、E型骨架E型骨架是最常见的变压器骨架之一。
这种骨架的主要特点是体积小且外形规则，使得它经常被应用于各种场合。
它有良好的可靠性和电学性能，是制造高质量开关电源变压器必不可少的骨架之一。
二、U型骨架U型骨架是另一种非常流行的变压器骨架。
这种骨架的特点是具有高度的安装灵活性，所以它可以被用于各种需要独特安装空间的场合。
同时，它也具有较高的可靠性和电学性能，在很多关键电子设备的制造中得到广泛应用。
三、RM型骨架RM型骨架也是一种常见的变压器骨架。
相比于前面两种骨架，RM型骨架的外形更为规则，大小也比较合适，适用于一些有限的安装空间。
此外，RM型骨架还有较好的强度和耐腐蚀性能，进一步提高了开关电源变压器的性能和稳定性。
四、PC型骨架PC型骨架是一种体积更小的变压器骨架，能够满足一些狭小空间的需求。
除此之外，它还有较好的结构强度、电学性能，是现代科学技术渐趋微型化发展的需要。
五、EP型骨架EP型骨架也是一种非常优秀的骨架材料。
它可以用于高频电子开关电源变压器的制造，适用于狭小空间和高功率应用。
EP型骨架的设计与制造都需要一定的专业技术和经验，但是一旦制造完成，它可以为电子设备的稳定性和性能提供强有力的保障。
通过以上的介绍，我们可以看出，开关电源变压器骨架的分类主要取决于其实际应用场合，设计师在选择骨架时需要根据电路系统的实际情况、预期负载、性能指标、可靠性要求等多个方面进行综合考虑。
只有在这样的前提下，才能够制造出高品质的开关电源变压器，为电子设备的发展和应用做出更大的贡献。

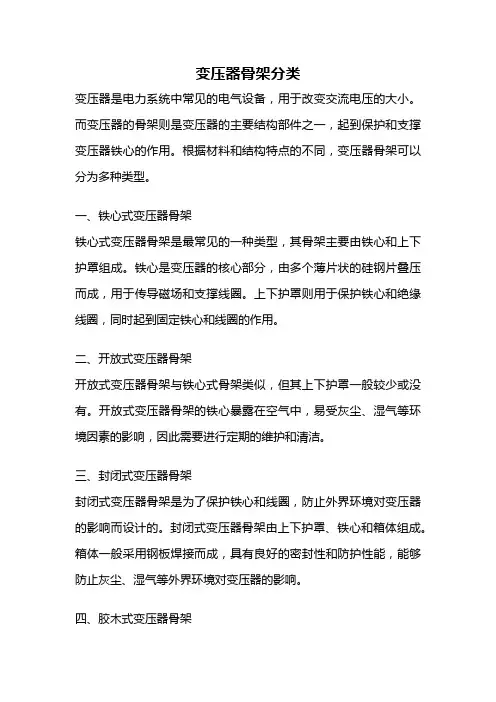

变压器骨架分类变压器是电力系统中常见的电气设备，用于改变交流电压的大小。
而变压器的骨架则是变压器的主要结构部件之一，起到保护和支撑变压器铁心的作用。
根据材料和结构特点的不同，变压器骨架可以分为多种类型。
一、铁心式变压器骨架铁心式变压器骨架是最常见的一种类型，其骨架主要由铁心和上下护罩组成。
铁心是变压器的核心部分，由多个薄片状的硅钢片叠压而成，用于传导磁场和支撑线圈。
上下护罩则用于保护铁心和绝缘线圈，同时起到固定铁心和线圈的作用。
二、开放式变压器骨架开放式变压器骨架与铁心式骨架类似，但其上下护罩一般较少或没有。
开放式变压器骨架的铁心暴露在空气中，易受灰尘、湿气等环境因素的影响，因此需要进行定期的维护和清洁。
三、封闭式变压器骨架封闭式变压器骨架是为了保护铁心和线圈，防止外界环境对变压器的影响而设计的。
封闭式变压器骨架由上下护罩、铁心和箱体组成。
箱体一般采用钢板焊接而成，具有良好的密封性和防护性能，能够防止灰尘、湿气等外界环境对变压器的影响。
四、胶木式变压器骨架胶木式变压器骨架是一种采用胶合木材料制作的骨架。
胶木具有良好的绝缘性能和机械强度，能够有效地保护铁心和线圈，同时减少噪音和震动。
胶木式变压器骨架广泛应用于高压变压器和特殊环境下的变压器。
五、铝合金变压器骨架铝合金变压器骨架是一种轻量化、耐腐蚀的骨架材料。
铝合金具有较高的导热性能和机械强度，能够有效地传导热量和支撑铁心和线圈。
铝合金变压器骨架广泛应用于大型变压器和特殊工况下的变压器。
六、混凝土式变压器骨架混凝土式变压器骨架是一种采用混凝土材料制作的骨架。
混凝土具有良好的机械强度和绝缘性能，能够有效地保护铁心和线圈。
混凝土式变压器骨架主要应用于特高压变压器和特殊环境下的变压器。
七、塑料式变压器骨架塑料式变压器骨架采用高强度塑料制作，具有良好的绝缘性能和机械强度。
塑料式变压器骨架重量轻、安装方便，能够有效地减少变压器的噪音和震动。
塑料式变压器骨架广泛应用于小型变压器和特殊工况下的变压器。
