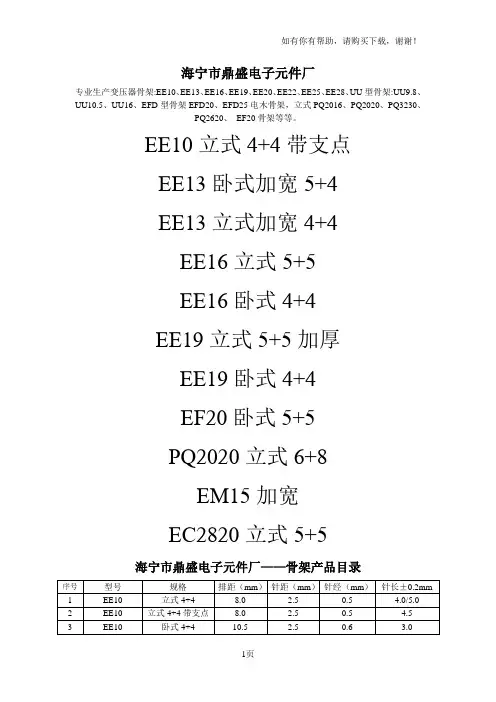

高频变压器磁芯骨架尺寸图EE 系列：EE5 EE8.3 EE6.5 EE10 EE13 EE16 EE19EE20 EE22 EE25 EE28 EE30 EE4215 EE4220EE50 EE55 EE65 EE70 EE85 EE110EI系列：EI14 EI16 EI19 EI22 EI25 EI28 EI30 EI33 EI35EI40 EI50 EI60EF 系列：EF16 EF20 EF25EFD系列：EFD15 EFD20 EFD25 EFD30EP 系列：EP5 EP7 EP10 EP13 EP17 EP20EPC系列：EPC10 EPC13 EPC17 EPC19 EPC25 ERL系列：ER2010 ER2510 ER2820 ER2828 ER2834ER33 ER3530 ER3542 ER3945 ER3943 ER40 ER4215 ER4220 ER4315 ER54 ER59 ER49 ER60 ER70 PQ系列：PQ2016 PQ2020 PQ2620 PQ2625 PQ2720 PQ2725 PQ3220 PQ3225 PQ3230PQ3535 PQ4040 PQ5050POT系列：POT2311 POT3019 POT3319 POT4020RM系列：RM4 RM5 RM6 RM7 RM8 RM10 RM12 RM14UU 系列：UU9.8 UU10.5 UU15.7 UU16ET系列:FT20 ET20 ET24 ET28 ET35磁环底座BASE 基座YT-0043+3针磁芯骨架磁环规格齐全.保证质量,价格优惠,欢迎来电采购我们将全力满足你的要求Dong Guan Yang T ong electronics CO.,LTDwas established in June 2000 on electronic town - Shijie; Dongguan Yang Electronic Co., Ltd production scale, technical ability, has a highlyskilled technical, managerial talent.Is a professional electronic transformer skeleton, core, magnetic processing and service in one joint-stock Limited, The development and design on behalf of clients can be all kinds of precision molds〕.Theseinclude (EE EEL EF EFD EP EPC EQ PQ POT RM UU UYF UI FT ET UT EER ERL ETD EI GU pot size, etc.)Company area of 4,000 square meters.Have management, marketing, purchasing department, manufacturing department, materials, quality control, engineering a total of seven major departments; more than 180 employees, and according to ISO9001: 2008 international quality management system standard implementation of systematic management,customers enjoy a high reputation.Company framework for electronic transformers, magnetic core, magnetic processing of the production process strictly, with layers of QC, the whole process to the idea of human control operations to take good quality and after-sales service market, has won praise from industry peers. 变压器磁芯;骨架;磁环;三层绝缘线;磁环底座;BASE;CASE;CORE;BOBBIN;磁环勾针;磁环白壳;高频骨架;贴片骨架;DR工字磁芯磁棒;Ni-Zn磁通;Mn-Zn高导磁环;Dong Guan Yang T ong electronics CO.,LTD东莞洋通电子有限公司TEL:0769-********MOB:+86-137********E-mail:sales01@wholesale-patch..co m*************** 。
变压器结构图解变压器的基本结构部件是铁心和绕组，由它们组成变压器的器身。
为了改善散热条件，大、中容量变压器的器身浸入盛满变压器油的封闭油箱中，各绕组与外电路的连接则经绝缘套管引出。
为了使变压器平安牢靠地运行，还设有储油柜、气体继电器和平安气道等附件。
(一)铁心铁心既作为变压器的磁路;又作为变压器的机械骨架。
为了提高导磁性能、削减交变磁通在铁心中引起的损耗，变压器的铁心都采纳厚度为0.35-0.5mm的电工钢片叠装而成。
电工钢片的两面涂有绝缘层，起绝缘作用。
大容量变压器多采纳高磁导率、低损耗的冷轧电工钢片。
电力变压器的铁心一般都采纳心式结构，其铁心可分为铁心柱(有绕组的部分)和铁轭(联接两个铁心柱的部分)两部分。
绕组套装在铁心柱上，铁轭使铁心柱之间的磁路闭合。
在铁心柱与铁轭组合成整个铁心时，多采纳交叠式装配，使各层的接缝不在同一地点，这样能削减励磁电流，但缺点是装配简单，费工费时。
在一般变压器中，铁心柱截面采纳外接圆的阶梯形。
只有当变压器容量很小时才采纳方形。
沟通磁通在铁心中会引起涡流损耗和磁滞损耗，使铁心发热。
在大容量变压器的铁心中，往往设置油道。
铁心浸在变压器油中，当油从油道中流过时，可将铁心中的热量带走。
(二)绕组绕组是变压器的电路部分，用来传输电能，一般分为高压绕组和低压绕组。
接在较高电压上的绕组称为高压绕组;接在较低电压上的绕组称为低压绕组。
从能量的变换传递来说，接在电源上，从电源汲取电能的绕组称为原边绕组(又称一次绕组或初级绕组);与负载连接，给负载输送电能的绕组称副边绕组(又称二次绕组或次级绕组)。
绕组一般是用绝缘的铜线绕制而成。
高压绕组的匝数多、导线横截面小;低压绕组的匝数少、导线横截面大。
为了保证变压器能够平安牢靠的运行以及有足够的使用寿命，对绕组的电气性能、耐热性能和机械强度都有肯定的要求。
绕组是根据肯定规律连接起来的若干个线圈的组合。
依据高压绕组和低压绕组相互位置的不同，绕组结构型式可分为同心式和交叠式两种。

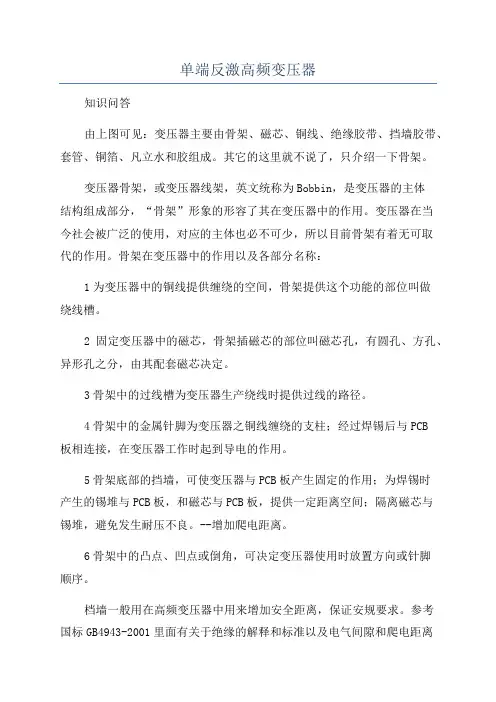

单端反激高频变压器知识问答由上图可见：变压器主要由骨架、磁芯、铜线、绝缘胶带、挡墙胶带、套管、铜箔、凡立水和胶组成。
其它的这里就不说了，只介绍一下骨架。
变压器骨架，或变压器线架，英文统称为Bobbin，是变压器的主体结构组成部分，“骨架”形象的形容了其在变压器中的作用。
变压器在当今社会被广泛的使用，对应的主体也必不可少，所以目前骨架有着无可取代的作用。
骨架在变压器中的作用以及各部分名称：1为变压器中的铜线提供缠绕的空间，骨架提供这个功能的部位叫做绕线槽。
2固定变压器中的磁芯，骨架插磁芯的部位叫磁芯孔，有圆孔、方孔、异形孔之分，由其配套磁芯决定。
3骨架中的过线槽为变压器生产绕线时提供过线的路径。
4骨架中的金属针脚为变压器之铜线缠绕的支柱；经过焊锡后与PCB板相连接，在变压器工作时起到导电的作用。
5骨架底部的挡墙，可使变压器与PCB板产生固定的作用；为焊锡时产生的锡堆与PCB板，和磁芯与PCB板，提供一定距离空间；隔离磁芯与锡堆，避免发生耐压不良。
--增加爬电距离。
6骨架中的凸点、凹点或倒角，可决定变压器使用时放置方向或针脚顺序。
档墙一般用在高频变压器中用来增加安全距离，保证安规要求。
参考国标GB4943-2001里面有关于绝缘的解释和标准以及电气间隙和爬电距离的标准。
比如VDE要求初级到次级的爬电距离要有6.4mm（VDE与UL就不同），那你可以在骨架两端绕3.2mm的档墙来保证这个距离，档墙本身就是绝缘的了。
使用时注意档墙的高度不可高过绕组的高度。
还有绕线时线不可上档墙，否侧就无法保证3.2mm的距离了，另外绕组引出线最好加套管。
加挡墙胶带应属加强绝缘。
用以保证产品的爬电距离，初次级间存在较高电压时，在绕组两端或一段加上挡墙胶带，是防止电通过绕组边缘和骨架间的缝隙爬过导致击穿铜线漆皮的措施。
理论上只要该绕组距离骨架边墙有一定距离即可，因此不一定必须靠边。
但是挡墙胶带不靠边，你漆包线可能就绕不下去了。

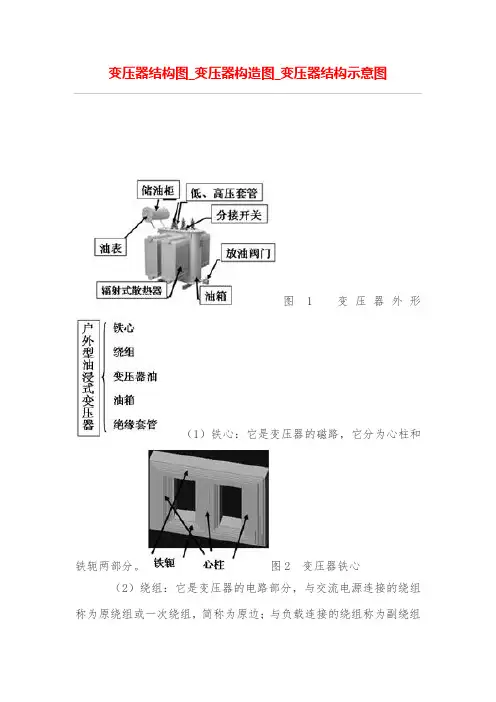

变压器结构图_变压器构造图_变压器结构示意图
图1变压器外形
（1）铁心：它是变压器的磁路，它分为心柱和
铁轭两部分。
图2 变压器铁心
（2）绕组：它是变压器的电路部分，与交流电源连接的绕组称为原绕组或一次绕组，简称为原边；与负载连接的绕组称为副绕组
或二次绕组，简称副边。
图3 变压器绕组
铁心和绕组都浸放在盛满变压器油的油箱之中。
（3）变压器油：用于绝缘和散热。
（4）油箱：正常情况下承受铁芯、绕组和变压器油的重量和对箱壁的压力。
箱壁外有散热扁油管；容量很大的变压器，油箱外有风扇等一些散热组件。
（5）绝缘套管：使带电的引出线与油箱绝缘，并使其固定。
绝缘套管的结构尺寸与电压等级有关，电压等级高的绝缘套管的尺寸大，反之则小。
PQ2620高频变压器一.PQ2620高频变压器尺寸外观图（单位：mm）品名式别骨架样式长宽高1边PIN（PIN距）2边PIN（PIN距）排距PIN径PQ2620立式Ⅱ28.0 31.0 22.0 6 3.8 6 3.8 25.4 Φ0.6以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。
本公司可按客户要求定制各种规格PQ2620高频变压器。
二. PQ2620高频变压器性能1.工作频率：20kHz-500KHz2.输出功率：10 to 1000 W3.工作温度：-40℃ to +180℃4.储存温度：-25℃ to +85℃5.储存湿度：30 to 95%三. PQ2620高频变压器的特点PQ2620高频变压器具有结构紧密，功率大，价格适中，可靠性高的特点。
PQ 型高频变压器的磁芯是为了适应新型开关电源的使用要求而设计的铁氧体磁芯，它的形状能满足工作在高频下的开关电源变压器减少铜损和铁损的要求，同样也能适应开关电源在温升方面的要求；它的圆形中心柱使绕线更为容易，线包容量加大，骨架的引线端使产品安装十分可靠，适用于开关电源和阻流线圈。
四. PQ2620高频变压器的应用PQ2620高频变压器常应用于电动车充电器用变压器、DC-DC转换器、驱动变压器、笔记本电源、逆变电源、UPS电源、通信电源等。
五. PQ2620高频变压器价格PQ2620高频变压器的价格区间一般在2.8-4.9元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
供应相关产品EI96扼流线圈UU10.5滤波器EC4215变压器EE22电子变压器EI57低频变压器PQ5050变压器EE65变压器扼流圈500uH。
