实训四 LM386语音功放

lm386功放制作实训报告题目:小功放的设计学校;成都航空职业技术学院专业:汽车检测与维修班级:******姓名:***指导老师:******目录1. 实验目的....................................2 2. 实验器材与工具..............................2 3. LM386简介....................................3 4. 电烙铁与用法.................................4 5. 小功放设计与电路图........................5 6. 小功放的安装与调试........................6 7. 总结 (7)1.实验目的用LM386制作小型功放机，掌握电烙铁的用法2.实验器材名称参数数量LM386 1电位器 B10K 11 220μF电容1 100μF1 10μF1 0.1μF1 0.04μF电阻1 10Ω焊锡丝松香电烙铁3.LM386简介LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。

为使外围元件最少，电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容，便可将电压200。

输入端以地位参考，同时输出端被增益调为任意值，直至6V电源电压下，它的静态功耗自动偏置到电源电压的一半，在24mW,使得LM386特别适用于电池供电的场合。

仅为LM386的引脚图LM386的外形和引脚的排列如右图所示。

引脚2为反相输入端，3为同相输入端;引脚5为输出端;引脚6和4分别为电源和地;引脚1和8为电压增益设定端;使用时在引脚7和地之间μF。

接旁路电容，通常取10LM386内部电路原理图如图所示。

与通用型集成运放相类似，它是一个三级放大电路。

和T、T和T分别构成复合管，1324和T组成镜像电流源作为T561作为差分放大电路的放大管;T第一级为差分放大电路，T和T的有源负载;T和T信号从管的基极输入，从T管的集2342电极输出，为双端输入单端输出差分电路。

LM386 电路原理LM386是一种音频集成功放，具有自身功耗低、电压增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点，广泛应用于录音机和收音机之中。

一、 LM386内部电路LM386内部电路原理图如图所示。

与通用型集成运放相类似，它是一个三级放大电路。

第一级为差分放大电路，T1和T3、T2和T4分别构成复合管，作为差分放大电路的放大管；T5和T6组成镜像电流源作为T1和T2的有源负载；T3和T4信号从管的基极输入，从T2管的集电极输出，为双端输入单端输出差分电路。

使用镜像电流源作为差分放大电路有源负载，可使单端输出电路的增益近似等于双端输出电容的增益。

第二级为共射放大电路，T7为放大管，恒流源作有源负载，以增大放大倍数。

第三级中的T8和T9管复合成PNP型管，与NPN型管T10构成准互补输出级。

二极管D1和D2为输出级提供合适的偏置电压，可以消除交越失真。

引脚2为反相输入端，引脚3为同相输入端。

电路由单电源供电，故为OTL电路。

输出端（引脚5）应外接输出电容后再接负载。

电阻R7从输出端连接到T2的发射极，形成反馈通路，并与R5和R6构成反馈网络，从而引入了深度电压串联负反馈，使整个电路具有稳定的电压增益。

二、 LM386的引脚图LM386的外形和引脚的排列如右图所示。

引脚2为反相输入端，3为同相输入端；引脚5为输出端；引脚6和4分别为电源和地；引脚1和8为电压增益设定端；使用时在引脚7和地之间接旁路电容，通常取10μF。

LM386的外形和引脚的排列如右图所示。

引脚2为反相输入端，3为同相输入端；引脚5为输出端；引脚6和4分别为电源和地；引脚1和8为电压增益设定端；使用时在引脚7和地之间接旁路电容，通常取10μF。

查LM386的datasheet，电源电压4-12V或5-18V(LM386N-4)；静态消耗电流为4mA；电压增益为20-200dB；在1、8脚开路时，带宽为300KHz；输入阻抗为50K；音频功率0.5W。

功率放大器LM386的工作原理LM386是一种经典的功率放大器，广泛应用于音频放大和功率放大器电路中。

其工作原理如下：1.内部结构：LM386是一款单声道的音频功率放大器芯片，内部包含多个电路模块，如放大器、调节增益、音量控制等。

其主要特点是使用方便、稳定性好、功耗低等。

2.输入级：LM386的输入级主要是一个可控增益的放大器，用于接收音频信号。

它包括一个开环放大器和一个反馈电阻，通过调节反馈电阻的阻值可以改变放大倍数。

当输入的音频信号经过放大器放大后，将进入下一级电路。

3.中间级：LM386的中间级是一个用于控制增益并产生电流的电路。

它主要由两个电阻和一个电容组成，通过调节这两个电阻的阻值和电容的容值，可以控制功率放大器的增益和频率响应。

4.输出级：LM386的输出级主要是一个功率放大器，用于放大中间级输出信号的电流。

它包含一个输出电感和一个输出电容，通过调节这两个元件的参数可以控制输出信号的频率响应和幅度。

同时，输出级还包括一个管脚用于连接外部负载。

5.反馈回路：LM386的反馈回路主要是通过改变反馈电阻的阻值，将一部分输出信号重新引入到输入级，从而实现对放大倍数的控制。

当反馈电阻的阻值增大时，放大倍数将减小；反之，当阻值减小时，放大倍数将增大。

6.供电电路：LM386的供电电路主要是外部提供的两个直流电源，一个是正电源VCC，一个是负电源VSS。

这两个电源用于给芯片的不同部分提供正负的直流电压，从而使芯片能够正常工作。

在工作时，LM386将外部输入的音频信号经过放大、控制增益、输出等一系列处理后，输出到外接负载上。

通过控制芯片内部的电路结构和元件参数，可以调节放大倍数、频率响应和音量等参数，从而满足不同应用的需求。

总之，LM386功率放大器的工作原理主要是通过控制输入级、中间级和输出级之间的相互作用，将输入信号放大并输出到负载上。

同时，通过反馈回路和供电电路的控制，实现对放大倍数、频率响应和音量等参数的调节。

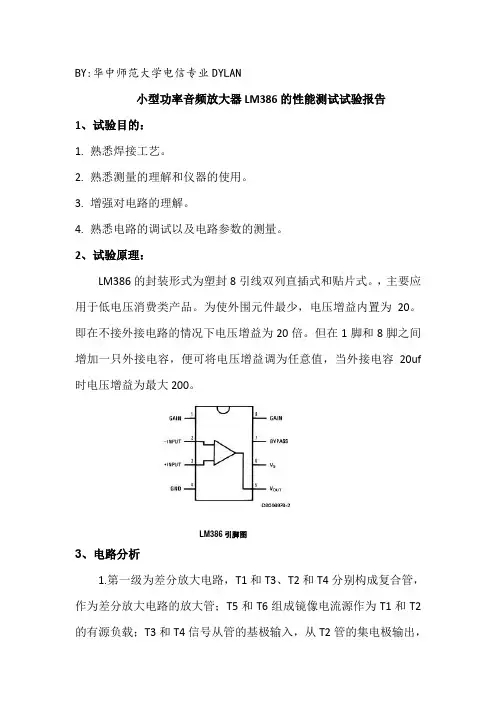

BY:华中师范大学电信专业DYLAN小型功率音频放大器LM386的性能测试试验报告1、试验目的：1.熟悉焊接工艺。

2.熟悉测量的理解和仪器的使用。

3.增强对电路的理解。

4.熟悉电路的调试以及电路参数的测量。

2、试验原理：LM386的封装形式为塑封8引线双列直插式和贴片式。

，主要应用于低电压消费类产品。

为使外围元件最少，电压增益内置为20。

即在不接外接电路的情况下电压增益为20倍。

但在1脚和8脚之间增加一只外接电容，便可将电压增益调为任意值，当外接电容20uf 时电压增益为最大200。

LM386引脚图3、电路分析1.第一级为差分放大电路，T1和T3、T2和T4分别构成复合管，作为差分放大电路的放大管；T5和T6组成镜像电流源作为T1和T2的有源负载；T3和T4信号从管的基极输入，从T2管的集电极输出，为双端输入单端输出差分电路。

根据电路图得前级差分放大电路增益：1211)////(A be b l ce ce u r R R r r +-=β 若l R 远远小于21//r ce ce r ，则11A be b l u r R R +-≈β 所以使用镜像电流源作为差分放大电路有源负载，可使单端输出电路的增益近似等于双端输出电容的增益。

2.第二级为共射放大电路，T7为放大管，恒流源作有源负载，以增大放大倍数。

3.第三级中的T8和T9管复合成PNP 型管，与NPN 型管T10构成准互补输出级。

二极管D1和D2为输出级提供合适的偏置电压，可以消除交越失真。

4.引脚2为反相输入端，引脚3为同相输入端。

电路由单电源供电。

输出端（引脚5）应外接输出电容后再接负载，主要是用来滤去一些杂波。

5.电阻R7从输出端连接到T2的发射极，形成反馈通路，并与R5和R6构成反馈网络，从而引入了深度电压串联负反馈，能够起到稳定电压的作用，从而使整个电路具有稳定的电压增益。

4.试验要求：1.从网上下载LM386.PDF资料并阅读。
