变压器试验技师笔试试题

  • 格式：doc
  • 大小：191.00 KB
  • 文档页数：16

复习题一、选择题（每题2分，共30分）1.产品进行雷电冲击试验时，如果当靠近线端的对地绝缘发生故障时，则电压波形会有何变化。

（ A ）A．电压波形将在极短的时间内发生跌落B．电压波形的跌落呈阶跃式下降C．电压波形的波尾变短D．电压波形不会有明显的反应2.对于油纸绝缘，局部放电起始电压与局部放电熄灭电压间的关系是（ A ）A．局部放电起始电压大于局部放电熄灭电压B．局部放电起始电压小于局部放电熄灭电压C．局部放电起始电压等于局部放电熄灭电压D．局部放电起始电压和局部放电熄灭电压间无关3.通常在电阻分压器的顶部加一个锥形的屏蔽罩，其主要目的是（ C ）A．为了均衡电场B．为了美观C．补偿电阻分压器的对地电容D. 避免电晕4.变压器温度升高时，绝缘电阻测量值( B )。

A. 增大B.降低C.不变D.成比例增大。

5.介质损失角试验能够反映出产品绝缘所处的状态，说法正确的是( B )。

A.对局部缺陷反应灵敏，对整体缺陷反应不灵敏；B.对整体缺陷反应灵敏，对局部缺陷反应不灵敏；C.对整体缺陷和局部缺陷反应都不灵敏；D.对局部缺陷和整体缺反应都灵敏。

6.通过负载损耗试验，能够发现变压器的诸多缺陷，但不包括( D )项缺陷。

A.变压器各结构件和油箱壁，由于漏磁通所导致的附加损耗过大；B.变压器箱盖、套管法兰等的涡流损耗过大；C.绕组并绕导线有短路或错位；D.铁芯局部硅钢片短路。

7.实际放电量与视在放电量两者之间（ B ）A．前者可以测量，后者无法测量B．前者无法测量，后者可以测量C．两者都可以测量D．两者都无法测量8.在雷电冲击截波试验时，我们可以在截断回路中采取（ A ）的方式来减小截断过零系数，以使其在范围之内。

A．串入附加阻抗B．缩短截断的线路C．并联附加电容D．减小回路阻抗9．在大型变压器的雷电冲击全波试验中，往往不可能得到规定的标准波形，其主要原因是（ A ）。

A．绕组的等值电感小或等值电容大。

B．绕组的等值电感大或等值电容大。

C．绕组的等值电感小或等值电容小。

10．变压器温升试验时施加负载的方法有三种，其中干式变压器不能采用下列哪种方法进行温升试验（ C ）A．直接负载法B．相互负载法C．短路法11．GB1094.2-1996中，温升试验的两个阶段程序，通过协商可合成一个程序，即施加一个有功功率，介于负载损耗和总损耗之间，应使实际施加损耗至少为总损耗的（ B ）。

A．75% B．80% C．85% D．90%12．在进行小电感试品的雷电冲击试验时，为提高波尾时间，最有效的方法是（B）A．增加冲击机的主电容B．波头电阻并电感C．波尾电阻并电感D．增加波尾电阻值13．三相变压器在运行中可能遇到的短路情况中最为严重的是（A ）A．三相对称短路B．单相对地短路C．两相之间短路14．测量用电流互感器其二次接线端子不能开路，因二次开路后会产生（ A ）。

A．很高的电压；B. 很高的电流；C. 很高的等值电抗；D. 很高的等值电阻。

15．三相变压器，联结组标号为YNd11，进行单相空载试验以确定空载损耗，若高压AB侧供电，那么施加电压为（ C ）。

(U N为高压额定电压)A．U N B．U N/3C．2U N/3D．U N /216.在雷电冲击截波试验时，我们可以在截断回路中采取（C ）的方式来增大截断过零系数，以其在范围之内。

A．串入附加阻抗B．缩短截断的线路C．并联附加电容D．增加波头电阻17.在冲击试验中，快速变化的电压、电流形成的电磁场是产生干扰的主要原因，它对测量仪器产生干扰的途径，下列叙述中哪一个不恰当（ D ）A．电缆外皮流过电流时造成的干扰B．空间电磁波对测量仪器产生干扰C．从电源回路引入的干扰D．从接地回路引入的干扰18.下列说法错误的是（C）A．空载试验的主要目的是验证变压器的空载损耗与空载电流是否达到国家标准或技术协议要求。

B．空载运行试验，主要是测试变压器有无缺陷或局部过热。

C．做空载试验时，接线相序与变压器相序不一至，会对空载损耗有影响。

D．如果施加电压的绕组带有分接，则应在主分接位置加压19.三相变压器空载试验三相电流不一致，是由于铁心三柱磁阻不一样引起的，当从Y接一测加电时A、B、C 三相绕组所在铁心柱的磁阻关系为（C）A A相最大B B 相最大C B相最小20. 下列叙述错误的是（ C ）。

A.感应耐压试验即考核了试品的主绝缘，又考核了纵绝缘；B.工频耐压试验只考核试品的主绝缘强度；C.工频耐压试验只考核了试品的纵绝缘强度；D.感应耐压试验是考核变压器主绝缘和纵绝缘电气强度的重要手段。

下列叙述错误的是21.GB1094.3-2003标准规定，带分接绕组的变压器，当分接位于绕组中性点附近时，如制造厂与用户无其它协议，中性点端子的冲击试验应选择在（ A ）。

A．最大分接； B．最小分接； C．额定分接。

22．构成冲击电压发生器基本回路的元件有冲击电容C1，负荷电容C2，波头电阻R1，波尾电阻R2，为了获得一近似标准的雷电冲击电压波形，应使（ B ）。

A．C1＞＞C2 R1＞＞R2 B．C1＞＞C2 R1＜＜R2C．C1＜＜C2 R1＞＞R2 D．C1＜＜C2 R1＜＜R223．三相变压器在运行中可能遇到的短路情况中最为严重的是（A ）A．三相对称短路B．单相对地短路C．两相之间短路24．下列哪一种试品的局部放电试验由外施法加工频电压。

（B ）A．电压互感器B．电流互感器C．变压器 D 电抗器25．三相变压器，联结组标号为Dyn11，进行单相空载试验以确定空载损耗，若高压AB侧供电，那么施加电压为（ A ）。

(U N为高压额定电压)A．U N B．U N/3C．2U N/3D．U N /226.对三相变压器，额定容量系指（B ）A、三相容量平均值B、三相容量之和C、单相容量27.在冲击试验中，快速变化的电压、电流形成的电磁场是产生干扰的主要原因，它对测量仪器产生干扰的途径，下列叙述中哪一个不恰当（ D ）A．电缆外皮流过电流时造成的干扰B．空间电磁波对测量仪器产生干扰C．从电源回路引入的干扰D．从接地回路引入的干扰28．有关高压试验室屏蔽的目的下列叙述中不恰当的是（ C ）A．为了把室内高压试验放电时产生的电磁波的影响限制在试验室范围之内；B．防止附近电台、高压变电所等的干扰源发出的电磁干扰窜入试验室内；C．防止周围环境变化影响试验进程。

29．使用声强法测量变压器声级，如果三面具有反射墙壁，那么墙壁至少具试品规定轮廓线（ B ）。

A．1.2m B．1.8m C．2.0m30．对于油纸绝缘，局部放电起始电压与局部放电熄灭电压间的关系是（ A ）A．局部放电起始电压大于局部放电熄灭电压B．局部放电起始电压小于局部放电熄灭电压C．局部放电起始电压等于局部放电熄灭电压D．局部放电起始电压和局部放电熄灭电压间无关31.通常在电阻分压器的顶部加一个锥形的屏蔽罩，其主要目的是（ C ）A．为了均衡电场B．为了美观C．补偿电阻分压器的对地电容D. 避免电晕32．变压器温度升高时，绝缘电阻测量值( B )。

A. 增大B.降低C.不变D.成比例增大。

33．在雷电冲击截波试验时，我们可以在截断回路中采取（）的方式来增大截断过零系数，以使其在范围之内。

A．串入附加阻抗B．减小回路阻抗C．并联附加电容34．通过负载损耗试验，能够发现变压器的诸多缺陷，但不包括( D )项缺陷。

A.变压器各结构件和油箱壁，由于漏磁通所导致的附加损耗过大；B.变压器箱盖、套管法兰等的涡流损耗过大；C.绕组并绕导线有短路或错位；D.铁芯局部硅钢片短路。

35．关于试验误差下列叙述错误的是（ D ）。

A．一切测量均有误差；B ．对变压器进行的每一项试验都是有误差的；C ．误差总是可以减小的；D ．误差是可能做到零的36．一次测量的结果为0.02185，若保留三位有效数字应记做（ B ） A 、0.02 B 、0.0218 C 、0.021937． 在做绝缘装配试验时，通过（ B ）可以发现匝间短路的问题。

A ．电压比和联结组别试验；B ．单相空试试验（并联试验）；C ．铁心、夹件、线圈间的绝缘试验；D ．以上三个答案都正确。

38．GB1094.3-2003中规定，标准雷电冲击全波的波形参数为（ A ）。

A 、T 1=1.2±30%μs ；T 2=50±20%μs ；B 、T 1=1.2±30%μs ；T 2=50±30%μs ；C 、T 1=1.2±20%μs ；T 2=50±30%μs ；D 、T 1=1.2±20%μs ；T 2=50±20%μs 。

40．变压器焊线试验时，如果有短路故障，可能出现的现象是（ D ）。

A ． 电阻测量数据不稳定B ． 利用匝比电桥测量变比，得不到正确数据C ． 小电压空载试验，损耗和电流过大D ．以上现象都有可能 41．大型变压器做负载损耗测量时，一般采用（ C ）的方法，以减小测量误差。

A ．一瓦特表； B.两瓦特表；C ．三瓦特表； D.四瓦特表。

42．负载损耗中的电阻损耗与温度系数成（ C ）变化，附加损耗与温度系数成（ C ）变化。

A ． 反比， 正比B ． 正比， 正比C ． 正比， 反比D ． 反比， 反比43．在进行变压器负载试验时，变压器有一个绕组处于短路状态，此时变压器呈（ B ）。

A ： 容性B ： 感性C ： 阻性D ： 以上答案都不对 44．有平衡安匝的三相变压器的短路阻抗和零序阻抗之间有着一定的关系，五柱式铁芯变压器的短路阻抗与零序阻抗的关系为（ C ）。

A ：零序阻抗短路阻抗=0.8~0.9 B ： 零序阻抗短路阻抗=1.1~1.2C ： 近似相等D ： 以上答案都不对45．下列关于阻抗电压描述错误的是（ D ）A.高阻抗电压可以限制变压器故障时的短路电流B.高阻抗电压会影响变压器带负荷时的输出电压C.阻抗电压相同是变压器并联运行的一个必备条件D.以上说法都不正确46．一台双绕组变压器，对其做空载试验，测的空载损耗下列说法正确的是：（C）A .低压加电时的空载损耗大于高压加电时的空载损耗。

B.低压加电时的空载损耗小高压加电时的空载损耗。

C.不论从高压加电还是低压加电测得的空载损耗应近似相等。

47．国家标准规定：进行负载试验时，施加电流达不到额定电流的情况下，允许降低电流进行试验，但不能低于额定电流的( B )A：25% B：50% C：75% D：以上答案都不对48．一台变压器低压绕组Y接，若其线电阻不平衡率为2%，则相电阻不平衡率为( A )A、4%B、2%C、1%49．一台变压器的型号为S—1000/10，下列描述错误的是( C )。

合集下载

变压器试验站考核题目

变压器试验站考核题目

试验员第二次考核题目一、填空题。

（每题3分，共30分）1、一台变压器OA5档直流电阻出厂试验时是0.5000欧姆（15℃）,一年后，用户秋检试验时测得5档OA直流电阻0.6000欧姆（35℃），该结果是否正常，若不正常，正确的结果应该是。

2、一台变压器设计为高压400匝，低压100匝，但现在单相测试结果变比误差是-0.5％，若是高压匝数错，则高压线圈实际被绕成了匝。

3、一产品成品试验时绝缘电阻是30GΩ（20℃）,但是，运送到用户现场后，其绝缘电阻变为20GΩ（30℃）,用户认为产品受潮，你认为结果是否正常，其换算公式是。

4、一台在额定档运行的降压变压器高压共17档，分接电压为110±8×1.25% /10.5 kV，现低压侧计量出电压为11.025kV，为保证低压侧额定电压，用户把开关换到了5档，你认为正确吗，应该转换到档。

5、工频耐压时，试品电流主要是性电流，其计算公式是I C= .6、感应试验主要考核试品的绝缘，全绝缘的变压器工频耐压是对绕组绝缘的考核，分级绝缘绕组的工频耐压应相对于部位绝缘水平。

7、雷电冲击设备是一种充电放电的装置，R f是指的电阻，R t 是指的电阻，试验参数中T 1太小，一般要R f ，T2太大，一般要R t 。

8、工频电容分压器高压的电容量比低压的电容量，若高压的电容量是500PF,该分压器K值为1000，则低压臂的电容量为，若要增大分压器的K值，可低压臂的电容量。

9、在试验过程中，电压互感器绝对不可以路，电流互感器绝对不可以路。

10、一台SF9型中性点调压变压器连接组别是YN d11，分接电压为110±4×2.5% /10.5 kV，当在额定档空载运行时，1档分接头对地电压是，感应试验时若用中性点支撑法，应在档试验，此时9档分接头对地电压是kV。

二、试验方案题。

（每题10分）1、一台SF10-40000/110电力变压器，阻抗为12%，在额定档负载试验时，若施加到80%额定电流，试简要写出试验补偿方案。

变压器试验技师试题

变压器试验技师试题

变压器试验技师试题变压器试验技师试题一．选择题L 2 a2 01 A 11．在记录电容传递电流的波形时，记录时间应持续到（C ）时为止。

A．电容传递电流振荡过程开始部分。

B．电容传递电流出现峰值。

C．电容传递电流振荡过程基本结束。

L 2 a2 02 A 22．在冲击电压测量中，辐射引起的干扰主要干扰（C ）A．冲击加压控制回路B．冲击系统接地回路C．仪器的电源回路及输入输出回路L 2 b1 02 A 33．产品进行雷电冲击试验时，如果当靠近线端的对地绝缘发生故障时，则电压波形会有何变化。

（A ）A．电压波形将在极短的时间内发生跌落B．电压波形的跌落呈阶跃式下降C．电压波形的波尾变短D．电压波形不会有明显的反应L 2 a2 02 A 14．下列选项中哪一个不是冲击高电压的测量方法（B ）A．球隙测量B．峰值表―示波器C．分压器―示波器D．分压器―峰值表L 2 a2 02 A 25．沿固体介质表面的放电电压（A ）A．比空气中的放电电压低B．比固体介质的放电电压高C．比固体介质的放电电压低，但比空气的放电电压高D．比固体介质的放电电压低，但比空气的放电电压高L 2 a2 02 A 2 6．均匀电场中，固体介质的存在并不引起电场的畸变，此时沿面闪络电压比单纯气隙的放电电压低是因为（C ）A．固体表面易产生缺陷B．固体的存在改变了电压的分布C．固体表面吸潮而导致沿面闪络电压降低D．与固体介质无关L 2 a2 02 A 27．对于油纸绝缘，局部放电起始电压与局部放电熄灭电压间的关系是（A ）A．局部放电起始电压大于局部放电熄灭电压B．局部放电起始电压小于局部放电熄灭电压C．局部放电起始电压等于局部放电熄灭电压D．局部放电起始电压和局部放电熄灭电压间无关L 2 a2 02 A 18．局部放电产生的超声波，在变压器和固体绝缘中以（B ）的方式进行传播。

A．横波B．纵波C．横波和纵波D．横波或纵波L 2 a2 02 A 19．GB1094.3―2003规定操作冲击试验中冲击电压波形波前时间至少为（A ）μs，超过90%的规定峰值时间至少为（）μs，从视在原点到第一过零点的时间至少为（）μs，最好为（）μs。

技能认证变压器知识考试(习题卷1)

技能认证变压器知识考试(习题卷1)

技能认证变压器知识考试(习题卷1)第1部分：单项选择题，共50题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]有一台变压器，一次绕组的电阻为10Ω，在一次侧加220V交流电压时，一次绕组的空载电流（）A)等于22AB)小于22AC)大于22A答案:B解析:2.[单选题]冷轧硅钢片的性能与热轧硅钢片的性能相比更（ ）A)好B)差C)相同答案:A解析:3.[单选题]电压互感器的一、二次侧匝数比是（）。

A)U1/U2B)I1 /I2C)U 1/I1D)U2/U1答案:A解析:4.[单选题]油箱胶垫接头粘合应牢固，并放置在油箱法兰直线部位的两螺栓的中间，搭接面应平放，搭接面长度不少于胶垫宽度的()倍；A)1.5B)2C)1D)2.5答案:B解析:5.[单选题]变压器C 类检修是指（）。

A)整体性检修B)局部性检修C)例行检查及试验D)不停电状态下进行的检修答案:C解析:6.[单选题]深圳地铁AC35kV，DC1500接地棒工频耐压值为（）A)AC90kV、DC15.6kV答案:B解析:7.[单选题]油浸电力变压器的呼吸器硅胶的潮解不应超过（ ）。

A)2/3B)1/3C)1/4D)1/5答案:A解析:8.[单选题]电流互感器：同型号、同规格、同批次电流互感器一、二次绕组的直流电阻和平均值的差异不宜大于（）。

A)0.02B)0.05C)0.1D)0.15答案:C解析:9.[单选题]2 2 0 k V 变压器金属膨胀器出现渗油的原因，可能是（）。

A)焊接不良及密封部位密封不良B)呼吸不畅C)油温过高D)管路堵塞答案:A解析:10.[单选题]SF6气体中水分含量一般以体积比和重量比表示，两者换算关系为( )。

A)8:1B)8:2C)8:3D)8:4答案:A解析:11.[单选题]加强施工机械安全管理工作。

掌握大型施工机械（ ），监理单位要严格现场准入审核。

A)使用年限B)工作状态信息C)安全管理要求D)现场施工规范答案:B解析:12.[单选题]结合（），对变压器套管上部注油孔的密封状况进行检查，发现异常时应及时处理A)例行试验B)特殊巡视C)套管检修D)停电检修13.[单选题]作业人员在涉及运行设备的停电作业，工作地段应处在（ ）的保护中。

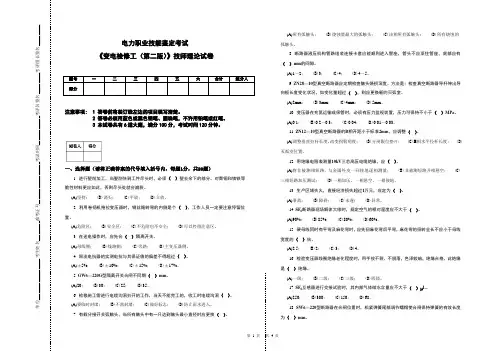

(完整版)《变电检修工(第二版)》技师理论试卷
