变压器试验流程

电力变压器试验引言电力变压器是电力系统中最常见的设备之一。

为了确保电力变压器正常运行，需要进行各种试验，例如变比试验、绝缘电阻试验、短路阻抗试验等。

本文将详细介绍电力变压器试验的相关内容。

变比试验变比试验是电力变压器的基础试验之一，其测试目的是测定变压器的 windingto winding 变比和标称变比是否一致。

测量变比的方法是通过电压比例或者电流比例得到的，通常采用牵引电极法，根据牵引电极与绝缘屏的距离来改变牵引电极的电感值，从而来调整电压或者电流比例。

测试流程如下：1.准备测试设备，包括电压和电流测试仪器、牵引电极等。

2.连接变压器的高压绕组和低压绕组，确保相连接正确。

3.将电压变比的比例与电流变比的比例调节至理论值。

4.通过比较测量的压力值来确认变比是否正确。

短路阻抗试验短路阻抗试验旨在测试电力变压器在短路条件下的电气性能。

在短路状态下，电力变压器电气系统将形成一个自闭环，该自闭环将产生巨大的电流，导致变压器器件受到很大的热负荷和机械应力。

测试流程如下：1.准备测试设备，包括短路测试仪器、能承受电压的电阻器、计算机等。

2.首先测定起始阻抗，在起始阻抗下做下降序列短路电流测试。

3.然后进行稳定阻抗及稳定温度的测定，以便获得短路电流和阻抗值。

4.根据测量的数据，计算出变压器的短路阻抗。

绝缘电阻试验绝缘电阻试验旨在测试电力变压器的绝缘性能，常见的测试因素包括交流绝缘电阻和直流绝缘电阻等。

测试流程如下：1.准备测试设备，包括绝缘阻抗测试仪器、计算机等。

2.将所有的绝缘设备（导体、电缆、开关、隔离器、电阻字段、变压器绕组等）连接3.在低频电源下进行测试，以便确定交流绝缘电阻。

4.然后进行高电压直流测试以测试直流电阻。

5.根据测量数据判断变压器的绝缘性能是否有缺陷。

电力变压器是电力系统中必备设备之一，为了确保其正常运行，需要进行各种试验。

变比试验、短路阻抗试验和绝缘电阻试验是电力变压器试验的基本内容。

变压器试验安全操作规程第一章总则第一条为了保障变压器试验工作的安全，确保人身安全和设备完整，制定本规程。

第二条本规程适用于各类变压器试验工作。

第二章试验前的准备工作第三条试验前必须了解试验的具体要求和试验设备的性能指标，并熟悉试验流程和操作流程。

第四条试验前需检查试验设备的各项安全保护装置是否完好，包括温度、压力、电流、电压等保护装置。

第五条试验工作需要有专人负责，负责人需具备相关试验工作经验和专业知识。

第六条在试验现场需要设置明显的安全警示标识，确保工作人员能够正确识别和遵守。

第七条在试验现场需要保证良好的通风和照明条件，以确保作业环境的安全。

第三章试验操作规程第八条试验工作必须在负责人的指挥下进行，严禁擅自进行试验操作。

第九条在试验前需检查试验设备的接地情况，确保试验设备的接地良好。

第十条试验设备的电源必须符合工作要求，不能低于试验设备标准额定电压。

第十一条在试验操作前，负责人应向相关工作人员介绍试验的操作流程和注意事项，确保大家明确工作目标和要求。

第十二条在试验操作过程中，必须按照试验方案和规程中的要求进行操作，严禁超负荷操作和违规操作。

第十三条在试验操作中，必须注意各项指示灯、警示器和报警装置的工作情况，如发现异常，应及时停机检修，并记录异常和处理情况。

第四章试验后的处理工作第十四条试验完成后，需要进行试验数据的整理和分析，制作试验报告。

第十五条试验设备需要及时进行清洗和保养，以保证设备长时间的使用寿命。

第十六条试验后，试验现场需要进行整理和清理，保持整洁，并做好消防安全工作。

第五章安全事故的处理第十七条如发生安全事故，首先需要确保人身安全，将伤员送至医院治疗。

第十八条安全事故发生后，需要立即报告相关部门，并组织相关人员进行事故原因的调查和分析。

第十九条在事故调查和分析结束后，需要制定相应的预防措施，防止类似事故再次发生。

第六章法律责任第二十条如发生安全事故，造成人员伤亡或设备损坏，责任人将承担相应的法律责任。

变压器试验安全操作规程前言变压器是电力系统中不可或缺的装置，其试验是确保变压器运行稳定的关键步骤。

然而，变压器试验操作存在一定的安全风险，为了确保试验操作的安全性，特制定此变压器试验安全操作规程，以引导工作人员规范操作，预防意外事故发生。

一、试验前的准备工作在进行变压器试验前，需要进行以下准备工作：1.1 验收变压器在试验前，需要验收变压器，确认其外观、标志、接线、接地、绝缘等符合试验要求。

如有缺陷，需要立即进行维修或更换。

1.2 变压器接地变压器的接地是试验过程中的关键步骤，必须符合变电站及变压器绝缘配合要求。

接地线路和接地钳应有可靠的接触，确保接地电阻不大于0.5Ω。

1.3 准备试验仪器需要根据变压器的试验要求，准备好试验仪器，如试验变压器、表计、变比计、电源等。

试验仪器操作前应进行验收与试验。

1.4 工作人员个人防护在试验前，需要配备必要的防护用品，如绝缘手套、胶鞋、绝缘毯等，并严格按照防护要求使用。

二、试验操作流程2.1 试验过程控制在变压器试验过程中，需要通过对试验仪器读数、观察变压器运行情况、定期检查工作状况等方式进行控制和监测。

2.2 试验过程中的防范措施在试验过程中，需要注意以下防范措施：•试验结束后，应关闭所有仪器和设备，拆除接线，恢复场地。

•严禁违反试验参数和操作流程，以避免试验过程中出现电气事故。

•如果仪器发生故障或有异常情况，应立即在试验时中断试验，排除故障或现象后再进行试验。

•试验过程中不得离开试验现场，以防万一发生意外情况时及时处理。

•在试验进行中，不可随意触摸、接近、挑动试验设置、仪器针脚等，以免发生危险事故。

•在试验中尽量避免局部短路和全极短路的过程。

如果短路发生，应立即中止试验。

•在试验后，工作人员应结合试验数据进行初步分析，并将试验结果详细记录下来以作参考。

三、应急处理在变压器试验过程中，必须掌握应急处理的方法和技能，保证在紧急情况下能迅速应对。

3.1 紧急供电当变压器运行时，如发现其他线路突然中断或变压器供电线路发生故障，应及时进行紧急供电，并及时报告相关负责人。

变压器试验操作规程
《变压器试验操作规程》
一、试验前准备
1. 确定试验人员
2. 检查变压器及试验设备的完好性
3. 准备试验方案和流程
二、试验操作
1. 首先对变压器的绝缘电阻进行测试，以确保绝缘性能良好
2. 接着进行电压比检查，验证变压器的变比是否符合要求
3. 进行耐压试验，测试变压器绝缘是否能够耐受高压
4. 对变压器的负载损耗和空载损耗进行测试，以确定其工作性能
5. 最后进行温升试验，检查变压器在额定工作条件下的温度是否正常
三、试验结果记录与分析
1. 在试验过程中，要及时记录测试值和实验数据
2. 对试验结果进行分析，确定变压器的性能是否符合标准要求
四、试验后处理
1. 对于符合标准要求的变压器，做好试验结果的归档，整理试验报告
2. 如发现变压器存在问题，需及时通知相关部门进行处理
五、安全注意事项
1. 操作人员必须熟悉试验设备的使用方法，并严格按照操作规程进行操作
2. 在进行高压试验时，要注意安全防护措施，确保操作人员的人身安全
六、相关标准及法规
1. 在进行变压器试验时，要遵守相关的国家标准和法规要求，确保试验的合法合规
以上就是《变压器试验操作规程》，希望能为变压器试验工作提供一些帮助。

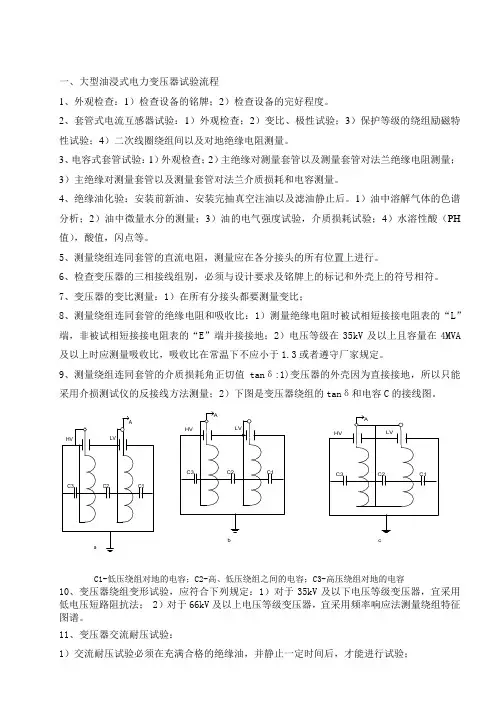

一、大型油浸式电力变压器试验流程1、外观检查：1）检查设备的铭牌；2）检查设备的完好程度。

2、套管式电流互感器试验：1）外观检查；2）变比、极性试验；3）保护等级的绕组励磁特性试验；4）二次线圈绕组间以及对地绝缘电阻测量。

3、电容式套管试验：1）外观检查；2）主绝缘对测量套管以及测量套管对法兰绝缘电阻测量；3）主绝缘对测量套管以及测量套管对法兰介质损耗和电容测量。

4、绝缘油化验：安装前新油、安装完抽真空注油以及滤油静止后。

1）油中溶解气体的色谱分析；2）油中微量水分的测量；3）油的电气强度试验，介质损耗试验；4）水溶性酸（PH 值），酸值，闪点等。

5、测量绕组连同套管的直流电阻，测量应在各分接头的所有位置上进行。

6、检查变压器的三相接线组别，必须与设计要求及铭牌上的标记和外壳上的符号相符。

7、变压器的变比测量：1）在所有分接头都要测量变比；8、测量绕组连同套管的绝缘电阻和吸收比：1）测量绝缘电阻时被试相短接接电阻表的“L”端，非被试相短接接电阻表的“E”端并接接地；2）电压等级在35kV及以上且容量在4MVA 及以上时应测量吸收比，吸收比在常温下不应小于1.3或者遵守厂家规定。

9、测量绕组连同套管的介质损耗角正切值tanδ:1)变压器的外壳因为直接接地，所以只能采用介损测试仪的反接线方法测量；2）下图是变压器绕组的tanδ和电容C的接线图。

bcC1-低压绕组对地的电容；C2-高、低压绕组之间的电容；C3-高压绕组对地的电容10、变压器绕组变形试验，应符合下列规定：1）对于35kV及以下电压等级变压器，宜采用低电压短路阻抗法； 2）对于66kV及以上电压等级变压器，宜采用频率响应法测量绕组特征图谱。

11、变压器交流耐压试验：1）交流耐压试验必须在充满合格的绝缘油，并静止一定时间后，才能进行试验；2）被试相短接接高压，非被试相短接接地；试验接线图如下所示。

VR-调压器；TT-试验变压器；PV-交流电压表；PA-交流电流表；TX-被试变压器二、电流互感器试验流程1、外观检查：1）检查设备的铭牌；2）检查设备的完好程度。

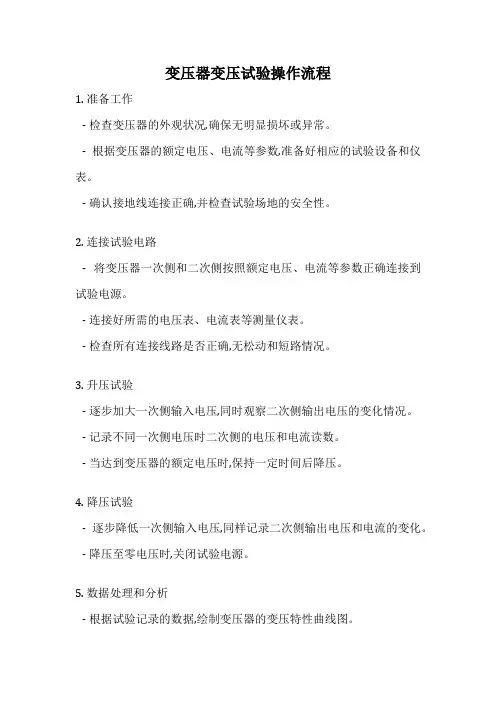

变压器变压试验操作流程
1. 准备工作
- 检查变压器的外观状况,确保无明显损坏或异常。

- 根据变压器的额定电压、电流等参数,准备好相应的试验设备和仪表。

- 确认接地线连接正确,并检查试验场地的安全性。

2. 连接试验电路
- 将变压器一次侧和二次侧按照额定电压、电流等参数正确连接到试验电源。

- 连接好所需的电压表、电流表等测量仪表。

- 检查所有连接线路是否正确,无松动和短路情况。

3. 升压试验
- 逐步加大一次侧输入电压,同时观察二次侧输出电压的变化情况。

- 记录不同一次侧电压时二次侧的电压和电流读数。

- 当达到变压器的额定电压时,保持一定时间后降压。

4. 降压试验
- 逐步降低一次侧输入电压,同样记录二次侧输出电压和电流的变化。

- 降压至零电压时,关闭试验电源。

5. 数据处理和分析
- 根据试验记录的数据,绘制变压器的变压特性曲线图。

- 分析变压器的实际变比是否与额定值相符。

- 检查变压器在不同工作电压下的性能指标是否满足要求。

6. 试验结束
- 断开试验电路的所有连接。

- 整理试验现场,做好设备和场地的清理工作。

- 将试验结果和相关数据记录妥善归档。

注意事项:
- 操作过程中要严格遵守安全规程,确保人身和设备安全。

- 试验前后要仔细检查设备的连接情况,避免发生短路等安全隐患。

- 如发现异常情况,应立即停止试验,并查明原因后再继续。

- 定期对试验设备进行检查和维护,确保测量数据的准确性。

变压器交流耐压试验流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变压器交流耐压试验是确保变压器安全运行的重要环节，其主要目的是检测变压器在高电压下的绝缘性能。

变压器试验方法变压器是电力系统中常见的电气设备之一，用于改变交流电的电压，以传输和分配电能。

为了确保变压器的性能和可靠性，需要进行试验来验证其设计规格和运行参数。

本文将介绍变压器试验的基本方法和流程。

一、试验前准备在进行变压器试验之前，需要进行一些必要的准备工作。

首先，检查变压器的外观，确保其无损坏或漏液等现象。

接下来，检查变压器的接线和接地情况，确保安全可靠。

还需要检查试验设备和测量仪器的准备情况，确保其正常工作。

二、变压器的绝缘试验绝缘试验是变压器试验的重要环节之一。

其目的是检查变压器的绝缘性能，包括绝缘电阻和绝缘损耗等指标。

常用的绝缘试验方法有绝缘电阻测试、耐压试验等。

1. 绝缘电阻测试绝缘电阻测试是通过测量变压器的绝缘电阻来评估其绝缘状况。

测试时，需要将测试电压施加在变压器的绝缘部分上，并测量其绝缘电阻。

测试结果应符合设计要求。

2. 耐压试验耐压试验是为了检查变压器的绝缘强度是否满足要求。

通过施加比额定工作电压更高的交流电压，检测变压器在高电压下的绝缘性能。

测试期间需要保持一定的持续时间，确保变压器能够正常工作。

三、变压器的负载试验负载试验是为了验证变压器在额定负载条件下的电气性能。

通过施加额定负载电流，测量变压器在负载工况下的电压、电流和功率损耗等参数。

负载试验是评估变压器性能和效率的重要手段。

四、变压器的短路试验短路试验是为了评估变压器的短路能力和稳定性。

通过施加符合标准要求的短路电压和短路电流，观察变压器在短路状态下的电气性能和温升情况。

短路试验需要特殊的试验设备和安全措施，操作人员需要具备相关的技术知识和经验。

五、试验结果分析完成试验后，需要对试验结果进行分析和评估。

根据试验数据，比较实测值与设计值的差异，判断变压器的性能是否符合要求。

对于试验结果不符合要求的情况，需要进行故障分析和处理，确保变压器的正常运行。

六、试验报告撰写试验完成后，需要撰写试验报告，记录试验过程和结果。

试验报告应包括变压器的基本信息、试验方法和流程、试验数据和结果分析等内容。

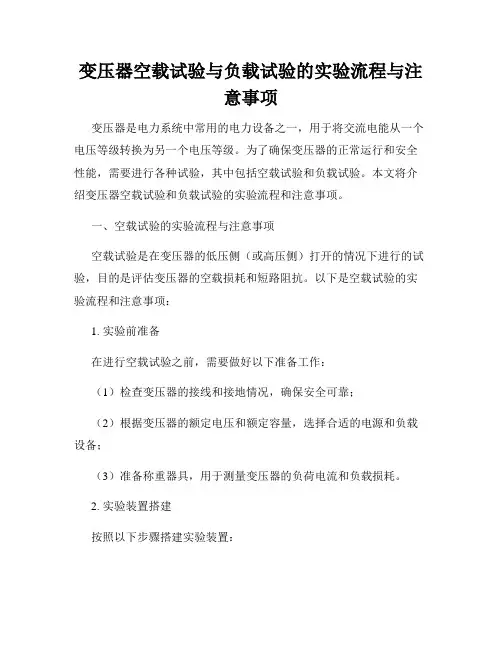

变压器空载试验的实施步骤与流程解析一、引言变压器是电力系统中不可缺少的重要设备之一，正确进行变压器的试验对于保证其正常运行具有重要意义。

空载试验是变压器试验中的一种常见试验，本文将对变压器空载试验的实施步骤与流程进行解析。

二、试验前准备在进行空载试验之前，需做好以下准备工作：1. 确保变压器处于正常状态，无其他故障或异常情况；2. 清理变压器及试验现场，保持干净整洁；3. 准备好所需的测试仪器设备，如电能表、电压表、电流表等；4. 根据试验标准确定试验参数，如试验电压、试验电流等。

三、试验步骤1. 接线联结根据试验要求，将测试仪器与变压器接线联结。

首先，将电能表连接到变压器的高压侧和低压侧，以测量功率损耗；其次，将电流表和电压表分别连接到高压侧和低压侧，以测量电流和电压。

2. 断路操作将负载开关切断，防止负载对试验结果的影响。

同时，断开变压器的高压侧和低压侧的连接。

3. 开始试验接通高压电源，稳定升压至设定值；同时开启低压侧的断路器，允许电流流过变压器。

在试验过程中，需持续测量变压器的电流、电压、功率等参数，并记录下来。

4. 试验结束试验时间一般为2-4小时，当试验时间结束后，关闭变压器的高压侧和低压侧断路器，切断供电。

记录试验过程中的各项参数数据，并进行分析和总结。

四、试验流程解析变压器空载试验的主要流程包括：试验前准备、接线联结、断路操作、开始试验和试验结束。

试验前准备阶段重点在于确保变压器和试验现场的正常状态，并准备好所需的测试仪器设备。

接线联结阶段是连接测试仪器和变压器的关键步骤，需要正确连接各个测试仪器。

断路操作阶段的目的是切断负载，避免其对试验结果的影响。

开始试验后，需稳定升压并开启低压侧断路器，允许电流流过变压器，同时持续测量和记录各项参数数据。

试验结束后，关闭高压侧和低压侧断路器，切断供电，并对试验数据进行分析和总结。

五、注意事项在进行变压器空载试验时，需注意以下事项：1. 操作人员应具备相关的电力设备试验知识和技能；2. 在试验过程中随时观察变压器的运行状态，如发现异常情况应及时采取相应的措施；3. 试验前应仔细检查试验设备的安全性能，确保试验的安全进行；4. 试验结束后，应对试验数据进行仔细分析，评估变压器的运行情况。

变压器实验作业指导书一、试验内容与适用范围1、内容主要包括变压器绝缘及吸收比试验、变压器直流电阻试验、变压器变比试验，牵引变压器高压套管介损试验和电力变压器交流耐压试验的试验程序，注意事项和试验标准。

2、本指导书主要适用于V/X、V/V接线形式的牵引变压器及电力三相变压器的试验。

二、试验仪器及材料三、人员配置及要求根据《牵引变电所安全工作规程》第102、106、111条的规定，工作领导人的安全等级不得低于三级，变压器试验工作小组成员不得少于2人，安全等级不得低于二级，其中必须有一人安全等级不得低于三级。

作业人员穿好工作服、绝缘鞋，戴安全帽进行试验。

上下变压器时手抓稳脚踏牢。

搬运试验仪器应用绳索吊传，不得抛扔仪器。

四、试验流程图试验不合格五、准备工作1、着装符合规定，工具、材料、试验仪器准备齐全。

2、对投运的变压器进行试验，确认工作票及停电范围，确认变压器高低压侧已挂好接地线，变压器端子接线已拆除。

3、对新变压器进行试验，确认变压器端子无接线，对变压器外壳做好接地。

4、作业区拉好警示带，不准超出警示带作业。

5、记录需试验变压器的铭牌信息，确认变压器分接调压档位。

六、各项试验步骤变压器绝缘及吸收比试验流程1. 检查绝缘测试仪/兆欧表是否良好，是否在校验期内；2. 电气设备绝缘电阻测试选仪器测试电压，电压等级应按下列规定执行：（1）500V 以下至100V 的电气设备或回路，采用500V ； （2）10000V 以下至500V 的电气设备或回路，采用2500V ； （3）10000V 以上的电气设备或回路，采用5000V 。

3. 将变压器高压侧及低压侧分别短接，变压器外壳接地；如图1图14. 将仪器L 端接低压侧，仪器E 端接高压侧及地；开始测量，15秒与60秒分别记录阻值数据，60秒时的阻值R 60与15秒的阻值R 15之比为吸收比，60秒时数据为其绝缘电阻，准确读数并记录数据。

测试完成后，先断开L端与低压侧后再断开仪器电源。
