电子元器件知识大全：看图识元件介绍:电压.电流.电阻器.电容器.电感器.二极管.三极管.电位器.稳压块.保险管.集成块IC 无论是硬件DIY爱好者还是维修技术人员，你能够说出主板、声卡等配件上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。
譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于电脑各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。
可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。
诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一步。
注：下文内容最好结合图一和后续图片进行阅读。
看图识元件一、电压，电流电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。
另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。
在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。
注：电压的符号是“V”，电流的符号是“A”。
二、电阻器各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。
它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。
它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。
电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。
图4，10 水泥电阻。
图6 功率电阻。
图7 变阻器。
图8 柱形贴片电阻。
图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。
图5，6，7，8压敏电阻。
图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。
图2 灯具电容器。
图3 MKPH电容。
图4 MET电容。
图5，10 PEI电容，图6，胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器。
图12 MPP电容各种电容器图片第2幅图1 PPN电容。
图2 PET电容。
图3 MEA电容图4MPB 电容。
图5 PPT 电容。
图6 MPT电容。
图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10，11电机用电容。
图12 MKS电容。
各种电容器图片第3幅：图1 MKS电容。
图2 瓷片电容。
图3 ，4 MKP电容。
图5 贴片电解电容。
图6 史普瑞电容Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷各种电容器图片第4幅：图1 MKS电容。
图3，8 云母电容。
图4 MPP电容。
图5 MKP电容。
图9 MEP电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
各种电容器图片第5幅：图1，2，3，陶瓷电容器。
图4 色环陶瓷电容。
图5，10，11，电机起动及运行电容器。
图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。
图2微调电容。
图3 四连调谐电容。
图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。
图2汽车发电机用二极管。
图3，5玻璃封装小电流二极管。
图4 砷化镓红外发光二极管。
图6 激光二极管。
图7 双二极管。
图8 大电流二极管模块。
图9 大电流二极管。
图10，11 发光二极管数码管二极管的图片第2幅：图1，2，3，4 普通二极管。
常用电子元器件的识别图解，收藏一下！一、电阻电阻在电路中用“R”加数字表示，如：R13表示编号为13的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。
电阻器的符号参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
1MΩ=1000KΩ=1000000Ω数标法主要用于贴片等小体积的电路，如：103 表示10000Ω（10后面加3个0）也就是10K贴片电阻识别色环标注法使用最多，现举例如下：碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。
在电阻上有三道或者四道色环。
靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。
第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。
第四道色环表示阻值的误差。
色环颜色所代表的数字或者意义见表1。
色环电阻器的表示方法表1 色环颜色所代表的数字或意义比如有一个碳质电阻，它有四道色环，顺序是红、黑、红、金。
这个电阻的阻值就是2000欧，误差是±5%。
如下图。
红、黑、红、金。
阻值是2000欧=2k双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。
色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

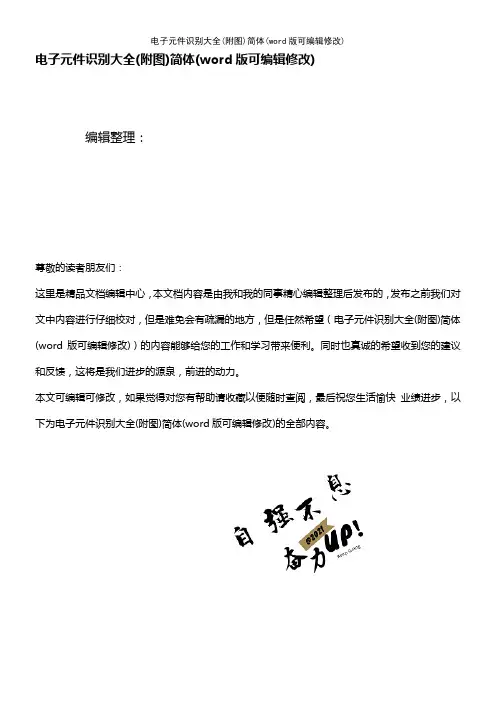

电子元件识别大全(附图)简体(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（电子元件识别大全(附图)简体(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为电子元件识别大全(附图)简体(word版可编辑修改)的全部内容。
元件识别指南1.0目的制订本指南，规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。
2。
0范围公司主要产品（电脑主机板）中的电子元件认识:2。
1工作中最常用的的电子元件有:电阻、电容、电感、晶体管（包括二极管、发光二极管及三极管）、晶体、晶振（振荡器）和集成电路(IC）。
2。
2连接器元件主要有：插槽、插针、插座等。
2.3其它一些五金塑胶散件：散热片、胶针、跳线铁丝等。
4。
0电子元件4。
1电阻电阻用“R”表示，它的基本单位是欧姆(Ω)1MΩ（兆欧）=1,000KΩ(千欧）=1，000,000Ω公司常用的电阻有三种:色环电阻、排型电阻和片状电阻.4.1。
1色环电阻色环电阻的外观如图示:图1五色环电阻图2四色环电阻较大的两头叫金属帽，中间几道有颜色的圈叫色环，这些色环是用来表示该电阻的阻值和范围的,共有12种颜色，它们分别代表不同的数字（其中金色和银色表误差)：我们常用的色环电阻有四色环电阻（如图2）和五色环电阻(如图1）：1).四色环电阻(普通电阻）:电阻外表上有四道色环：这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环，表示电阻值的最高位,也表示读值的方向。
如黄色表示最高位为四，紧挨第一环的叫第二环，表示电阻值的次高位，如紫色表示次高位为7；紧挨第2环的叫第3环，表示次高位后“0"的个数，如橙色表示后面有3个0；最后一环叫第4环，表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10％之间。

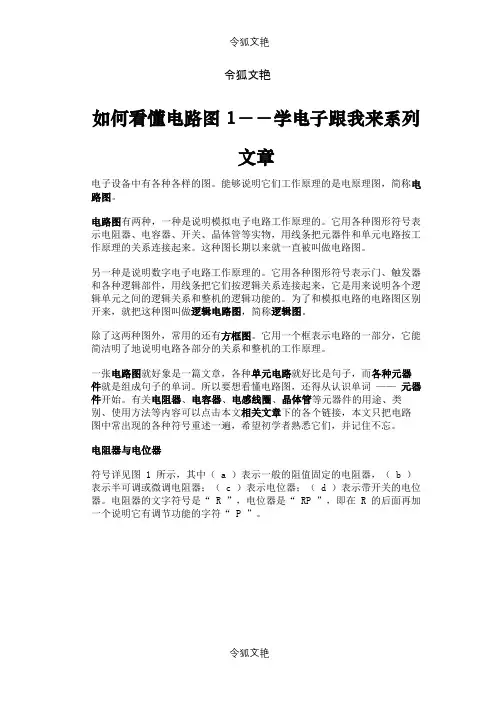

令狐文艳如何看懂电路图1－－学电子跟我来系列文章电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。
它的符号见图（ i ），用θ 或t° 来表示温度。
它的文字符号是“ RT ”。
令狐文艳AT89S51令狐文艳AT89S51单片机的硬件组成单片机内硬件组成结构如图2-1所示。
图2-1 AT89S51单片机片内结构有如下功能部件和特性：（1）8位微处理器（CPU）；（2）数据存储器（128B RAM）；（3）程序存储器（4KB Flash ROM）；（4）4个8位可编程并行I/O口（P0口、P1口、P2口和P3口）；（5）1个全双工的异步串行口；（6）2个可编程的16位定时器/计数器；（7）1个看门狗定时器；（8）中断系统具有5个中断源、5个中断向量；（9）特殊功能寄存器（SFR）26个；（10）低功耗模式有空闲模式和掉电模式，且具有掉电模式下的中断恢复模式；（11）3个程序加密锁定位。
与AT89C51相比，AT89S51有更突出的优点：（1）增加在线可编程功能ISP（In System Program），字节和页编程，现场程序调试和修改更加方便灵活；（2）数据指针增加到两个，方便了对片外RAM的访问过程；（3）增加了看门狗定时器，提高了系统的抗干扰能力；（4）增加断电标志；（5）增加掉电状态下的中断恢复模式。
单片机内各功能部件通过片内单一总线连接而成（见图2-1），基本结构依旧是CPU 加上外围芯片的传统微机结构。
CPU对各种功能部件的控制是采用特殊功能寄存器（SFR，Special Function Register）的集中控制方式。
单片机内部件功能1）CPU（微处理器）8位的CPU，与通用CPU基本相同，同样包括了运算器和控制器两大部分，还有面向控制的位处理功能。
2）数据存储器（RAM）片内为128B（52子系列为256B），片外最多可扩64KB。
片内128B的RAM以高速RAM的形式集成，可加快单片机运行的速度和降低功耗。
3）程序存储器（Flash ROM）片内集成有4KB的Flash存储器（AT89S52 则为8KB；AT89C55片内20KB），如片内容量不够，片外可外扩至64KB。

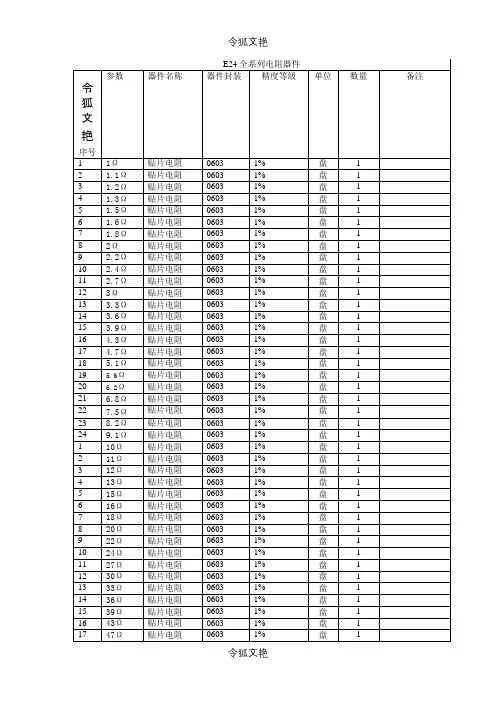

电子元件图片识别令狐文艳电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。
图4，10 水泥电阻。
图6 功率电阻。
图7 变阻器。
图8 柱形贴片电阻。
图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。
图5，6，7，8压敏电阻。
图9线绕陶瓷电阻电阻的图片第3幅微调电阻的图片第1幅：可调电阻/微调电阻图片微调电阻的图片第2幅：可调电阻/微调电阻图片微调电阻的图片第3幅：可调电阻/微调电阻图片各种电位器的图片第1幅：图1，2，3，4，6，7，8，11，12基本旋转电位器图片。
图3线绕电位器图片。
图5，9双联电位器/同步电位器图片。
图10直滑电位器图片各种电位器的图片第2幅：各种电位器的图片第3幅：图1线绕变阻器。
图2，4基本旋转电位器图片。
图5多圈电位器图片电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。
图2 灯具电容器。
图3 MKPH电容。
图4 MET 电容。
图5，10 PEI电容，图6，胆贴片电容。
图7 MPE电容。
图8贴片电容。
图11 轴向电解电容器。
图12 MPP电容各种电容器图片第2幅图1 PPN电容。
图2 PET电容。
图3 MEA电容图4MPB 电容。
图5 PPT 电容。
图6 MPT电容。
图7电解电容器。
图8 MET电容。
图9 MKPH电容。
图10，11电机用电容。
图12 MKS电容。
各种电容器图片第3幅：图1 MKS电容。
图2 瓷片电容。
图3 ，4 MKP电容。
图5 贴片电解电容。
图6 史普瑞电容 Sprague Orange Drop Capacitors。
图7 电机用电容。
图8 MKT电容。
图9陶瓷各种电容器图片第4幅：图1 MKS电容。
图3，8 云母电容。
图4 MPP电容。
图5 MKP 电容。
图9 MEP电容。
图10 MPP电容。
图11 PPN电容。
图12 PEI电容。
各种电容器图片第5幅：图1，2，3，陶瓷电容器。
图4 色环陶瓷电容。
图5，10，11，电机起动及运行电容器。
图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。
图2微调电容。
图3 四连调谐电容。
图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。
图2汽车发电机用二极管。
图3，5玻璃封装小电流二极管。
图4 砷化镓红外发光二极管。
图6 激光二极管。
图7 双二极管。
图8 大电流二极管模块。
图9 大电流二极管。
图10，11 发光二极管数码管二极管的图片第2幅：图1，2，3，4 普通二极管。
图5柱形贴片二极管。
图6，7贴片二极管二极管的图片第3幅：图1，2，3，4，5螺栓大电流二极管。
图7，8，9，10，11辫式螺栓大电流二极管二极管的图片第4幅：各种发光二极管三极管图片识别第1幅：各种三极管封装图片晶体三极管图片三极管图片识别第2幅：各种三极管图片注意：有些象第2幅，除图1，7以外，有的是单个二极管或双二极管。
使用时要注意。
轻触按键开关图片第1幅：部分轻触按键开关尺寸图片轻触按键开关实物图片第2幅：轻触按键开关图片轻触按键开关实物图片第3幅：微动轻触按键开关图片轻触按键开关实物图片第4幅：轻触按键开关图片轻触按键开关实物图片第5幅：轻触按键开关图片微动开关图片第1幅：图1,10,11簧片微动开关。
图2,3,4,5,6,12基本型微动开关。
图7,8,9簧片滚轮式行程开关。
微动开关图片第2幅：图2,3,5簧片微动开关。
图1基本型微动开关。
图4,6,7簧片滚轮式行程开关。
船型开关/翘板开关图片第1幅：图1，2，3，4，5，6，7，8，9，10，11拨码开关/ 编码开关图片。
图12 翘板开关船型开关/翘板开关图片第2幅：图1，2，3，4，5船型开关/翘板开关图片。
图6，7，8，9钮子开关图片。
船型开关/翘板开关图片第3幅：图1，2，7钮子开关图片。
图3，6，9，10滑动开关图片。
图4，5翘板开关图片船型开关/翘板开关图片第4幅：各种继电器的图片第一幅：各种继电器的图片第二幅：各种温度开关的图片第1幅：各种温度开关的图片第2幅：温度保险丝的图片第1幅：图1，2，3温度保险丝图片。
图4，5塑壳封装保险丝。
图6保险丝管，图7陶瓷管保险丝。
图8玻璃管保险丝。
温度保险丝的图片第2幅：各种温度保险丝图片各种可控硅的图片图1，2，4，12，13小功率可控硅/晶闸管。
图3，9平板式大功率可控硅/晶闸管。
图5，6，7大功率可控硅/晶闸管。
图8，11可控硅模块。
电感的图片第1幅：图1，4，8工字形电感线圈。
图2，9，10环形电感。
图6贴片电感。
图3，5，7小型变压器图片电感的图片第2幅：图40 可调电感。
图41 中周。
图42空心电感。
图43色环电感。
声表面滤波器图片第1幅：晶体谐振器图片声表面滤波器图片第2幅：图3，4，5，6，7晶体振荡器图片声表面滤波器图片第3幅：声表面滤波器图片各种桥式整流二极管图片第1幅：图1为三相桥式整流器各种桥式整流二极管图片第2幅：图6为三相桥式整流二极管光电器件图片第1幅：图1，2，3，4，5光电藕合器图片。
图6，7，8红外线接收器/接收头。
图9，10，11，12光遮断器。
光电器件图片第2幅：图1，2，3，4，光电三极管图片。
图5红外线发射管。
湿度/热释红外线/霍尔传感器图片图1，2，3湿度传感器图片。
图4，5热释红外线传感器图片。
图6，7，8，9霍尔传感器/霍尔元件图片热敏电阻图片第1幅：图1，2，3热敏电阻温度传感器图片。
图4，6，7，8，9，10树脂封装热敏电阻图片。
图5玻璃封装热敏电阻图片。
图11二极管形热敏电阻图片热敏电阻图片第2幅：各种热敏电阻温度传感器图片电子元器件符号图形普通的二极管表示符号:D 变容二极管表示符号:D 双向触发二极管表示符号:D稳压二极管表示符号:ZD,D稳压二极管注：单向型TVS瞬态电压抑制二极管也是这个符号表示符号:ZD,D 桥式整流二极管表示符号:D肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号：LED双色发光二极管表示符号：LED光敏三极管或光电接收三极管表示符号：Q,VT单结晶体管（双基极二极管）新艺图库表示符号：Q,VT复合三极管表示符号：Q,VTNPN型三极管表示符号：Q,VTPNP型三极管表示符号：Q,VT PNP型三极管表示符号：Q,VTNPN型三极管表示符号：Q,VT带阻尼二极管NPN型三极管表示符号：Q,VT带阻尼二极管及电阻NPN型三极管表示符号：Q,VTIGBT 场效应管表示符号：Q,VT带阻尼二极管IGBT 场效应管表示符号：Q,VT双向型 TVS瞬态电压抑制二极管838电子接面型场效应管P-JFET 接面型场效应管N-JFET场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻电阻器或固定电阻表示符号：R电阻电阻器或固定电阻表示符号：R电位器表示符号:VR，RP,W 可调电阻或微调电阻表示符号:VR，RP,W可调电阻或微调电阻表示符号:VR，RP,W电位器表示符号:VR，RP,W三脚消磁电阻表示符号：RT二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT光敏电阻CDS电容（有极性电容）表示符号：电容（有极性电容）表示符号：C可调电容表示符号：C电容器（无极性电容）半导体放电管（固体放电表示符号：C四端光电光电耦合器表示符号：IC，N六端光电光电耦合器表示符号：IC，N管）单向可控硅(晶闸管)双向可控硅(晶闸管) 双向可控硅(晶闸管)晶振石英晶体振荡器表示符号：X二端石英晶体谐振器（晶振）陶瓷滤波器表示符号：X三端石英晶体谐振器（晶振）陶瓷滤波器表示符号：X双列集成电路表示符号：IC或U单列集成电路表示符号：IC或U 运算放大器倒相放大器AND gate 非门 OR gate 或门NAND gate与非门NOR gate 或非门保险管表示符号：F保险管表示符号：F838电子变压器表示符号：T永久磁铁电感表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子按键开关表示符号:S 双极开关扬声器电池或直流电源电池或直流电源电流源特别重要的AC交流DC直流公共接地端恒压源恒流源信号源GND公共接地端红外遥控一体化接收头驻极体话筒符号 MC天线/dzqn/cz_fenl.asp?action=%B9%A4%D2%B5%B5%E7%C6%F8/二端石英晶体谐振器（晶振）陶瓷滤波器表示符号：X三端石英晶体谐振器（晶振）陶瓷滤波器表示符号：X双列集成电路表示符号：IC或U单列集成电路表示符号：IC或U 运算放大器倒相放大器AND gate 非门 OR gate 或门NAND gate与非门NOR gate 或非门保险管表示符号：F保险管表示符号：F838电子变压器表示符号：T永久磁铁电感表示符号：L带铁芯电感线圈表示符号：L继电器继电器线路输入端子按键开关表示符号:S 双极开关扬声器电池或直流电源电池或直流电源电流源特别重要的AC交流DC直流公共接地端恒压源恒流源信号源GND公共接地端红外遥控一体化接收头驻极体话筒符号 MC天线。
