钢管x光射线探伤张数计算
钢管x光探伤的张数计算与管子的直径、壁厚、探伤速度有关。
通常，管子直径越大、壁厚越薄、探伤速度越快，所需的张数就越少。
假设有一根直径为10cm，壁厚为1cm的钢管需要进行x光探伤，探伤速度为10m/min，则每张探伤片的长度为10m。
根据管子周长计算，每张探伤片可覆盖的管长为:
管长= π × 直径 = 3.14 × 10cm = 31.4cm
将管长转换为米，得到:
管长 = 0.314m
因此，每张探伤片的覆盖面积为:
覆盖面积 = 长度 ×宽度 = 10m × 0.314m = 3.14平方米
假设需要覆盖的钢管长为100m，则需要的张数为:
张数 = 总管长 ÷单张覆盖管长 = 100m ÷ 0.314m = 318.5张
因此，我们需要约319张探伤片完成对这根钢管的x光探伤。
需要注意的是，实际的探伤情况可能因为管子表面情况、探伤机器性能等因素而有所不同，因此以上计算结果仅供参考。
管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。
2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。
4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5.管口焊前预热和焊后热处理要求见表2。
表2注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。
规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。
6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。
（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。
注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费不变，材料费乘0.5系数。
⑵片子有效长度按片长减去搭接每边25毫米计算。
⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。
如设计无规定时，按表5规定计算。
表5注：每条管线上最低探伤不得少于一个焊口。
-----精心整理，希望对您有所帮助!。

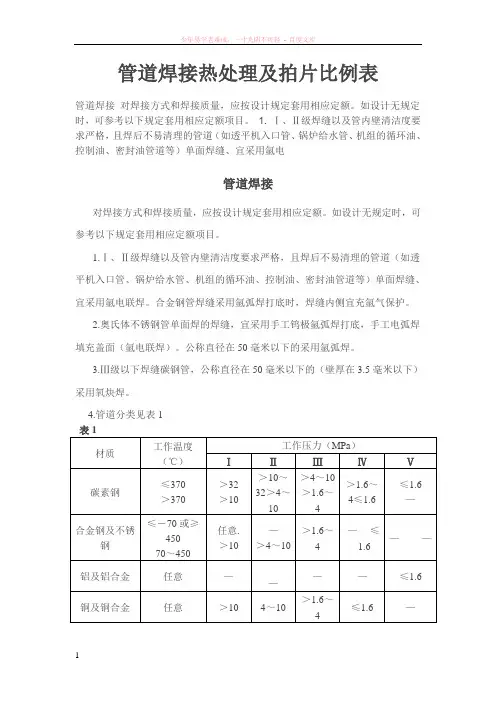

管道焊接热处理及拍片比例表管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1. Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。
2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。
4.管道分类见表1表1材质工作温度（℃）工作压力（MPa）ⅠⅡⅢⅣⅤ碳素钢≤370＞370＞32＞10＞10～32＞4～10＞4～10＞1.6～4＞1.6～4≤1.6≤1.6—合金钢及不锈钢≤－70或≥45070～450任意.＞10—＞4～10＞1.6～4—≤1.6——铝及铝合金任意————≤1.6铜及铜合金任意＞104～10＞1.6～4≤1.6—注：⑴剧毒介质的管道按Ⅰ类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5.管口焊前预热和焊后热处理要求见表2。
表2钢号焊前预热焊后热处理壁厚（mm）温度（℃）壁厚（mm）温度（℃）10～20ZG25≥26100～200＞36600～650 16Mn15MnV 12CrMo ≥15150~200＞20600~650520~570650~70015CrMo ZG20CrMo ≥10≥6150~200200~300＞10670~70012CrMoVZG20CrMoV ZG15CrMoV ≥6200~300250~300＞6700~75012Cr2MoWVB12Cr3MoWVSiTiBCr5Mo≥6250～350任意750～780铝及铝合金任意150～200——铜及铜合金任意350～550——注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。
