50197_混凝土管道混凝土基础计算表

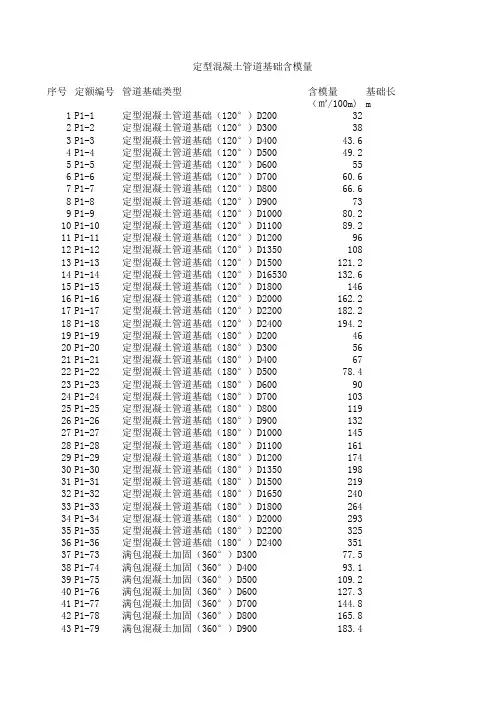

定型混凝土管道基础含模量序号定额编号管道基础类型含模量基础长（㎡/100m)m 1P1-1定型混凝土管道基础（120°）D200322P1-2定型混凝土管道基础（120°）D300383P1-3定型混凝土管道基础（120°）D40043.64P1-4定型混凝土管道基础（120°）D50049.25P1-5定型混凝土管道基础（120°）D600556P1-6定型混凝土管道基础（120°）D70060.67P1-7定型混凝土管道基础（120°）D80066.68P1-8定型混凝土管道基础（120°）D900739P1-9定型混凝土管道基础（120°）D100080.210P1-10定型混凝土管道基础（120°）D110089.211P1-11定型混凝土管道基础（120°）D12009612P1-12定型混凝土管道基础（120°）D135010813P1-13定型混凝土管道基础（120°）D1500121.214P1-14定型混凝土管道基础（120°）D1*******.615P1-15定型混凝土管道基础（120°）D180014616P1-16定型混凝土管道基础（120°）D2000162.217P1-17定型混凝土管道基础（120°）D2200182.218P1-18定型混凝土管道基础（120°）D2400194.219P1-19定型混凝土管道基础（180°）D2004620P1-20定型混凝土管道基础（180°）D3005621P1-21定型混凝土管道基础（180°）D4006722P1-22定型混凝土管道基础（180°）D50078.423P1-23定型混凝土管道基础（180°）D6009024P1-24定型混凝土管道基础（180°）D70010325P1-25定型混凝土管道基础（180°）D80011926P1-26定型混凝土管道基础（180°）D90013227P1-27定型混凝土管道基础（180°）D100014528P1-28定型混凝土管道基础（180°）D110016129P1-29定型混凝土管道基础（180°）D120017430P1-30定型混凝土管道基础（180°）D135019831P1-31定型混凝土管道基础（180°）D150021932P1-32定型混凝土管道基础（180°）D165024033P1-33定型混凝土管道基础（180°）D180026434P1-34定型混凝土管道基础（180°）D200029335P1-35定型混凝土管道基础（180°）D220032536P1-36定型混凝土管道基础（180°）D240035137P1-73满包混凝土加固（360°）D30077.538P1-74满包混凝土加固（360°）D40093.139P1-75满包混凝土加固（360°）D500109.240P1-76满包混凝土加固（360°）D600127.341P1-77满包混凝土加固（360°）D700144.842P1-78满包混凝土加固（360°）D800165.843P1-79满包混凝土加固（360°）D900183.444P1-80满包混凝土加固（360°）D1000200.9 45P1-81满包混凝土加固（360°）D1100221.9 46P1-82满包混凝土加固（360°）D1200239.4 47P1-83满包混凝土加固（360°）D1350271.3 48P1-84满包混凝土加固（360°）D1500300.2 49P1-85满包混凝土加固（360°）D1650329.1 50P1-86满包混凝土加固（360°）D1800361.8 51P1-87满包混凝土加固（360°）D2000401.5 52P1-88满包混凝土加固（360°）D2200445.1 53P1-89满包混凝土加固（360°）D2400481.1含模量（㎡/100m)0 0 0 0 0 0 0 0 0 0。

混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础：V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础：V=V1+V2=1/6 h1 ×〔A×B+（A+a）（B+b）+a×b〕+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度三十、混凝土柱工程量计算规则及公式⑴、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n——马牙差边数⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。

如图1b 无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

如图2c 框架柱的柱高，应自柱基上表面至柱顶高度计算。

如图3d预制混凝土柱按设计图示尺寸以体积计算，不扣除构件内钢筋、预埋铁件所占体积，依附于柱的牛腿，并入相应柱身体积计算。

如图4三十一、钢筋混凝土梁工程量规则1、梁的一般计算公式＝梁的截面面积*梁的长度按设计图示尺寸以体积计算。

混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础：V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础：V=V1+V2=1/6 h1 ×〔A×B+（A+a）（B+b）+a×b〕+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度三十、混凝土柱工程量计算规则及公式⑴、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n——马牙差边数⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。

如图1b 无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

如图2c 框架柱的柱高，应自柱基上表面至柱顶高度计算。

如图3d预制混凝土柱按设计图示尺寸以体积计算，不扣除构件内钢筋、预埋铁件所占体积，依附于柱的牛腿，并入相应柱身体积计算。

如图4三十一、钢筋混凝土梁工程量规则1、梁的一般计算公式＝梁的截面面积*梁的长度按设计图示尺寸以体积计算。

常用计算公式(一)基础1.带形基础(1)外墙基础体积=外墙基础中心线长度×基础断面面积(2)内墙基础体积=内墙基础底净长度×基础断面面积+T形接头搭接体积其中T形接头搭接部分如图示。

V=V1+V2=（L搭×b×H）+ L搭〔bh1/2+2(B-b/2×h1/2×1/3)〕=L搭〔b×H+h1(2b+B/6)〕式中：V——内外墙T形接头搭接部分的体积；V1——长方形体积，如T形接头搭接示意图上部所示，无梁式时V1=0；V2——由两个三棱锥加半个长方形体积，如T形接头搭接示意图下部所示，无梁式时V= V2 ； H——长方体厚度，无梁式时H=0；2.独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础： V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础： V=V1+V2=H1/6+［A×B+（A+a）（B+b）+a×b］+A×B×h2截头方锥形基础图示式中：V1——基础上部棱台部分的体积（ m3 ）V2——基础下部矩形部分的体积（ m3 ）A，B——棱台下底两边或V2矩形部分的两边边长（m）a,b——棱台上底两边边长（m）h1——棱台部分的高（m）h2——基座底部矩形部分的高（m）（4）杯形基础基础杯颈部分体积（ m3 ） V3=abh3式中：h3——杯颈高度V3_——杯口槽体积（ m3 ）V4= h4/6+［A×B+（A+a）（B+b）+a×b］式中：h4—杯口槽深度（m）。

杯形基础体积如图7—6所示：V=V1+V2+V3－V4式中：V1，V2，V3，V4为以上计算公式所得。

3. 满堂基础（筏形基础）有梁式满堂基础体积=（基础板面积×板厚）+（梁截面面积× 梁长）无梁式满堂基础体积=底板长×底板宽×板厚4. 箱形基础箱形基础体积=顶板体积+底板体积+墙体体积5.砼基础垫层基础垫层工程量=垫层长度×垫层宽度×垫层厚度（二）柱1.一般柱计算公式：V=HF式中：V——柱体积；H——柱高（m）F——柱截面积2.带牛腿柱如图所示V=（H × F）+牛腿体积×n=（h × F）+［(a ×b ×h1)+a × b V2 h2/2］n =h ×F+a ×b ×(h1+h2/2)n式中：h——柱高（m）；F——柱截面积a.b——棱台上底两边边长；h1——棱台部分的高（m）h2——基座底部矩形部分的高（m）；n——牛腿个数3.构造柱：V=H ×(A×B+0.03×b×n)式中：H—构造柱高（m）； A.B—构造柱截面的长和宽b—构造柱与砖墙咬槎1/2宽度； n—马牙槎边数（三）梁1.一般梁的计算公式（梁头有现浇梁垫者，其体积并入梁内计算）V=Lhb式中：h—梁高（m）； b—梁宽； L—梁长2.异形梁（L、T、十字型等梁）V=LF式中：L—梁长； F—异型梁截面积3.圈梁圈梁体积V=圈梁长×圈梁高×圈梁宽4.基础梁V=L×基础梁断面积式中：V—基础梁体积（m3）； L—基础梁长度（m）。

混凝土及钢筋混凝土工程量计算资料一、混凝土的工程量计算混凝土的工程量计算包括混凝土的体积计算和材料计量。

1.混凝土的体积计算混凝土的体积计算是根据工程结构的设计尺寸和要求，计算出混凝土的总体积。

计算公式如下：混凝土体积=工程结构的面积×工程结构的高度其中，工程结构的面积可以根据平面图纸的比例尺和尺寸测量工具计算得出；工程结构的高度可以根据建筑设计图纸和相关规范要求得出。

2.混凝土的材料计量混凝土的材料计量分为水泥、砂子、石子和水的计算。

水泥的计算根据混凝土配比比例计算得出：水泥的重量=混凝土总质量×水泥用量比例砂子的计算根据混凝土配比比例计算得出：砂子的重量=混凝土总质量×砂子用量比例石子的计算根据混凝土配比比例计算得出：石子的重量=混凝土总质量×石子用量比例水的计算根据混凝土配比比例和需求计算得出：水的重量=混凝土总质量×水用量比例二、钢筋混凝土的工程量计算钢筋混凝土是混凝土与钢筋的组合材料，其工程量计算包括钢筋的数量计算和混凝土的工程量计算。

1.钢筋的数量计算钢筋的数量计算是根据结构设计图纸和相关规范要求，计算出钢筋的总长度或总重量。

钢筋的数量计算公式如下：钢筋的长度或总重量=结构设计图纸上钢筋的截面积×钢筋的长度或总长度其中，结构设计图纸上钢筋的截面积可以根据工程图纸和相关规范要求得出；钢筋的长度或总长度可以根据结构设计图纸上的尺寸和工程要求得出。

2.混凝土的工程量计算混凝土的工程量计算同样包括混凝土的体积计算和材料计量。

混凝土的体积计算可采用与上述混凝土的体积计算相同的方法。

混凝土的材料计量同样可以采用与上述混凝土的材料计量相同的方法。

三、其他工程量计算除了混凝土和钢筋的工程量计算外，还可以对其他建筑材料的工程量进行计算。

1.砖石的工程量计算砖石的工程量计算可以根据砖石的尺寸和数量进行计算。

计算公式如下：砖石的总量=砖石的长度×砖石的宽度×砖石的高度×砖石的数量其中，砖石的长度、宽度和高度可以根据砖石的标准尺寸和要求得出；砖石的数量可以根据建筑设计图纸和相关规范要求得出。

混凝土基础工程量计算规则及公式
1、条形基础工程量计算及公式
外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算
2、满堂基础工程量计算及公式
满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积
3、独立基础（砼独立基础与柱在基础上表面分界）
(1)矩形基础：V=长×宽×高
(2)阶梯形基础：V=∑各阶(长×宽×高)
(3)截头方锥形基础：V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a ×b］+A×B×h2
其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度。

二、砼及钢筋砼工程计算常用计算公式 (一)基础1．带形基础(1)外墙基础体积=外墙基础中心线长度×基础断面面积(2)内墙基础体积=内墙基础底净长度×基础断面积(3)T形接差别搭接部分体积如图7—2所示。

V=LS式中：L—外墙基础中心线长度或内墙基础净长度S—外墙基础断面或内墙基础断面2．独立基础(1)矩形基础：V=长×宽×高(2)阶梯形基础如图7—3所示：V=∑各阶(长×宽×高)(3)截头方锥形基础如图7—4所示：V=V1+V2=H1/6[A×B+(A+a)(B+b)+a× b]+A × B× h2式中：V1——基础上部棱台部分的体积(m3)(见基础上部棱台部分示意图)；V2——基础下部矩形部分的体积(m3)；A、B棱台下底两边或V2矩形部分的两边边长(m)； a、b棱台上底两边边长(m)；H1——棱台部分的高(m)；h2——基座底部矩形部分的高(m)。

若以上方锥形为正方角锥台时，则体积公式可减化为：V=h（a2+b2+ab）/3(3)杯形基础阶梯形部分体积(m3)：V1=A1B1H1V2=A2B2H2基础杯颈部分体积(m3)：V3=a3b3h3式中：h3——杯颈高度。

杯口槽体积(m3)：V4=h4/6[A× B+(A+a)(B+b)+a×b］U式中：h4--杯口槽深度(m)。

杯形基础体积如图7—6所示：V=V1+V2+V3-V4式中：Ⅵ、V2、V3、V4为以上计算公式所得。

3.满堂基础(筏形基础)有梁式满堂基础体积=(基础板面积×板厚)+(梁截面面积×梁长)无梁式满堂基础体积=板底长×板底宽×板厚4．箱形基础箱形基础体积=V1(顶板体积)+V2(无梁满堂基础体积)+V3(墙体体积)+V4（柱体积）+V5（梁体积）5．砼垫层基础垫层工程量=垫层长度X垫层宽度×垫层厚度(二)、柱1.一般柱计算公式V=S.H式中：s-柱断面积H-柱高2.带牛腿柱计算公式V=V1(柱体积)+∑V2(牛腿体积)=S.H+∑a.b.（h1+h2/2）式中：V1-柱体积 V2-单只牛腿体积 a.b为牛腿棱台上底两边边长（m）h1为牛腿棱台部分高（m）h2为牛腿基座底部矩形部分高（m）∑为n个牛腿体积之和3.构造柱计算公式V=H（B+nb）（A+mb）式中：H-构造柱高 A.B-构造柱截面的长和宽 b-构造柱与砖墙咬槎平均宽度（一般情况下为300mm） m.n-咬槎边数（三）、梁1、一般距形梁计算公式V=v1（梁体积）+v2（梁垫体积）=LS+2.l（梁垫长）h（梁垫高）b（梁垫宽）式中：L-梁长S-梁截面积2、异形梁（L、T、十字型梁等）V=LS式中：L-梁长S-梁截面积3、圈梁、基础梁V=L.S式中：L-圈梁、基础梁长S-圈梁、基础梁截面积（四）、板1、有梁板（包括：肋形板、密肋板、井字梁板）V=V主梁+V次梁+V板2、无梁板（包括柱支撑的板）V=V板+V柱帽（五）、墙（包括：间壁墙、电梯井壁、挡土墙、地下室墙等）V=V墙体+V墙垛、附墙柱、突出部分-V门窗洞口、单个面积0.3 m2以上孔洞的所占体积（六）钢筋铁件：1、长度计算数据计算公式：钢筋设计长度=构件图示尺寸-保护层厚度+两端弯钩尺寸+弯起钢筋增加长度+图示搭接长度（注：使用钢筋接头子目的搭接，不计）铁件：按面积计算者，以距形计算；长度按图示尺寸计算2、钢筋及铁件的重量：一般按每米长度、平方米面积理论重量计算。

钢筋混凝土预制管道结构计算表刚性管道开槽施工，不考虑温度作用，不考虑1)设计条件：管道内径D0(mm)=1300管道壁厚t(mm)=130覆土深度Hs(m)=10覆土重力密度rs=18kN/立方管内水重力密度rw=12kN/立方2)荷载计算：(A)永久作用:(1)管道自重，取钢筋混凝土重力密度rs=25kN/管道自重标准值G0k=14.60055161kN/m设计值G0=17.52066193kN/m (2)管内水重（按满流考虑)：标准值G wk=15.92787448kN/m设计值G w=20.22840059kN/m (3)管顶竖向土压力标准值F sv,k=336.96kN/m设计值F sv=427.9392kN/m (4)管两侧土压力（计算管中心处的土压力)标准值F ep,k=64.68kN/㎡p ep,k=100.9008kN/m设计值p ep=128.144016kN/m (5)管道上腔内土重标准值P0k= 4.70025504kN/m设计值P0= 5.969323901kN/m(A)可变作用:(1)地面车辆荷载(计算管顶竖向压力)(按城-A管顶压力标准值q vk=0.22kN/㎡设计值q vk D1=0.48048kN/m (2)地面堆积荷载(计算管顶竖向压力)标准值q mk=10kN/㎡q mk D1=15.6kN/m设计值q m D1=21.84kN/m车辆荷载和堆积荷载取大者进行计算:取q活=20.16kN/m 3)圆管内力分析：初选支承角2α=180°混凝土基础，此时在荷载作用永久作用侧向压力取标准值计算，不计侧向的查表得各种作用下的弯矩系数:管道自重系数K m B=0.044管内满水重系数K m B=0.044垂直均布荷载系数K m B=0.06管上腔土重系数K m B=0.049水平均布荷载系数K m B=-0.04B截面上的设计弯矩值为：M B=∑K mi p i r0=17.73441357kN.m/m 4)核定预制圆管产品规格及型号：根据GB/T11835-1999预制圆管产品标准内径为1300mm Ⅱ级管裂缝荷载为81kN/m（相应裂缝宽度0.2mm）破坏荷载为120kN/m预制圆管产品的破坏荷载，系按照三边支承法p=M B/0.318r0=77.99803655kN/m <120产品合格kN/m(破坏荷载)。

定型混凝土管道基础含模量序号定额编号管道基础类型含模量基础长（㎡/100m)m 1P1-1定型混凝土管道基础（120°）D200322P1-2定型混凝土管道基础（120°）D300383P1-3定型混凝土管道基础（120°）D40043.64P1-4定型混凝土管道基础（120°）D50049.25P1-5定型混凝土管道基础（120°）D600556P1-6定型混凝土管道基础（120°）D70060.67P1-7定型混凝土管道基础（120°）D80066.68P1-8定型混凝土管道基础（120°）D900739P1-9定型混凝土管道基础（120°）D100080.210P1-10定型混凝土管道基础（120°）D110089.211P1-11定型混凝土管道基础（120°）D12009612P1-12定型混凝土管道基础（120°）D135010813P1-13定型混凝土管道基础（120°）D1500121.214P1-14定型混凝土管道基础（120°）D1*******.615P1-15定型混凝土管道基础（120°）D180014616P1-16定型混凝土管道基础（120°）D2000162.217P1-17定型混凝土管道基础（120°）D2200182.218P1-18定型混凝土管道基础（120°）D2400194.219P1-19定型混凝土管道基础（180°）D2004620P1-20定型混凝土管道基础（180°）D3005621P1-21定型混凝土管道基础（180°）D4006722P1-22定型混凝土管道基础（180°）D50078.423P1-23定型混凝土管道基础（180°）D6009024P1-24定型混凝土管道基础（180°）D70010325P1-25定型混凝土管道基础（180°）D80011926P1-26定型混凝土管道基础（180°）D90013227P1-27定型混凝土管道基础（180°）D100014528P1-28定型混凝土管道基础（180°）D110016129P1-29定型混凝土管道基础（180°）D120017430P1-30定型混凝土管道基础（180°）D135019831P1-31定型混凝土管道基础（180°）D150021932P1-32定型混凝土管道基础（180°）D165024033P1-33定型混凝土管道基础（180°）D180026434P1-34定型混凝土管道基础（180°）D200029335P1-35定型混凝土管道基础（180°）D220032536P1-36定型混凝土管道基础（180°）D240035137P1-73满包混凝土加固（360°）D30077.538P1-74满包混凝土加固（360°）D40093.139P1-75满包混凝土加固（360°）D500109.240P1-76满包混凝土加固（360°）D600127.341P1-77满包混凝土加固（360°）D700144.842P1-78满包混凝土加固（360°）D800165.843P1-79满包混凝土加固（360°）D900183.444P1-80满包混凝土加固（360°）D1000200.9 45P1-81满包混凝土加固（360°）D1100221.9 46P1-82满包混凝土加固（360°）D1200239.4 47P1-83满包混凝土加固（360°）D1350271.3 48P1-84满包混凝土加固（360°）D1500300.2 49P1-85满包混凝土加固（360°）D1650329.1 50P1-86满包混凝土加固（360°）D1800361.8 51P1-87满包混凝土加固（360°）D2000401.5 52P1-88满包混凝土加固（360°）D2200445.1 53P1-89满包混凝土加固（360°）D2400481.1含模量（㎡/100m)0 0 0 0 0 0 0 0 0 0。

一、混凝土基础1、条形基础注：上面公式是计算T型搭接部分的体积。

2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础： V=长×宽×高(2)阶梯形基础： V=∑各阶(长×宽×高)(3)截头方锥形基础： V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度二、柱1.构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+1/2*b*n*B）式中：H——构造柱高度 A、B——构造柱截面长宽 b——构造柱与砖墙咬差宽度 n——马牙差边数⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积＝框架柱截面积*框架柱柱高，其中柱高：a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。

b 无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。

c 有预制板框架柱的柱高，应自柱基上表面至柱顶高度计算。

d依附于柱的牛腿，并入相应柱身体积计算。

梁1、梁的一般计算公式＝梁的截面面积*梁的长度，按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。

2、梁长的取法梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。

剪力墙1、现浇框架结构的剪力墙计算方法：按图示尺寸以m3计算。

应扣除门窗洞口及0.3m2以外孔洞所占体积。

计算公式：V＝墙长×墙高×墙厚－0.3m2以外的门窗洞口面积×墙厚式中：墙长——外墙按L中，内墙按L内（有柱者均算至柱侧）；墙高——自基础上表面算至墙顶。

混凝土工程量计算规则及公式混凝土垫层工程量计算规则及公式1、条形基础砼垫层计算公式外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积＝垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础： V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础：V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度混凝土柱工程量计算规则及公式1、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度 A、B——构造柱截面长宽 b——构造柱与砖墙咬差1/2宽度 n——马牙差边数2、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。

不扣除构件内钢筋、预埋铁件所占体积。

框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。

b 无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。
