电工电子设备防触电保护分类(GBT2501-1990)

电击防护装置和设备的通用部分１范围本标准适用于人和家畜对来自装置和设备的电击防护。

2 引用标准下列标准所包含的条文，通过在本标准中的引用而构成本标准的条文。

本标准出版时下列所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB l2113—1996接触电流和保护导体电流的测量方法(eqv IEC 990：1990)GB／T 12501—90电工电子设备防触电保护分类(nqv IEC 536：1976)GB／T 14821．1—93建筑物电气装置电击防护(eqv IEC 364—4—41：1992)GB／T 16499—1996编制电气安全标准的导则(idt IEC导则104：1984)IEC 50(131)：1978国际电工辞典(IEV)第131章：电路和磁路IEC 50(826)：1982国际电工辞典(1EV)第826章：建筑物电气装置IEC 536—2；1992电工电子设备电击防护分类第2部分电击防护要求的导则3 电击防护基本准则GB 14821．1和GB／T 12501中的基本准则如下：在下列两种情况下，易触及的可导电部分均应是无危险的1)：——在正常情况(正常操作和无故障情况下)，或——在单故障情况下2)。

注：“易触及性”的规定对普通人员和对熟练人员或受过培训人员来说可以是不同的，对于不同的产品和安装场所也可以不一样。

3．1 正常情况为符合上述基本准则，需要有基本电击防护，它可由一种防护措施来提供。

这样的防护措施例子有：——基本绝缘；——限制稳态接触电流；——限制电压；——外护物。

注：基本绝缘在IEC 364和CB／T 12501中被作为直接接触防护。

3．2 单故障情况如果出现以下情况之一，就需考虑是某种单故障：——正常情况下不带电的易触及的可导电部分变为危险的带电部分(例如，加到外露可导电部分的基本绝缘失效时)；或——易触及的无危险的带电部分变为危险的带电部分(例如，稳态接触电流的限制失效)；或——正常不易触及的危险的带电部分变为易触及的(例如，外壳的机械性损坏)。

标准名称：电工电子设备防触电保护分类 GB/T 2501-90标准编号： GB/T 2501-90标准正文：国家技术监督局1990-11-06批准1991　-7-01实施本标准参照采用国际标准IEC 536(1976)《电工电子设备防触电保护的分类》1主题内容与适用范围本标准规定了接至外电源的低压电工电子设备一旦基本绝缘失效按照防触电保护的方式所做的分类及定义。

本标准适用于额定电压不超过交流有效值660V的电工电子设备。

需要时，有关专业标准也可用于电压更高的设备，或用于其他用途。

本标准适用于家庭、办公室、工厂、学校、农场及类似场所使用的以及医用的电工电子设备。

本标准不适用于开启式设备，即不适用于本身不具备防止触及其带电部分的设备。

2引用标准GB 2900.1电工名词术语 基本名词术语GB 3805安全电压GB 4208外壳防护等级的分类GB 4708电气安全名词术语3术语3.1基本绝缘 basic insulation带电部分上对防触电起基本保护作用的绝缘。

3.2附加绝缘 supplementary insulation为了在基本绝缘损坏的情况下防止触电，而在基本绝缘之外使用的独立绝缘。

3.3双重绝缘 double insulation同时具有基本绝缘和附加绝缘的绝缘。

3.4加强绝缘 reinforced insulation相当于双重绝缘保护程度的单独绝缘结构。

注：“绝缘结构”这一术语并不意味着绝缘必须是同类件。

它可以由几个不能象基本绝缘或附加绝缘那样单独试验的绝缘层组成。

3.5安全阻抗 safety impedance连接于带电部分与易导电部分之间的阻抗，其值可在设备正常使用和可能发生故障的情况下电流限制在安全值以内，并在设备的整个寿命期间保持其可靠性。

3.6安全特低电压 safety extra-low voltage (SELV)用安全隔离变压器或具有独立绕组的变流器与供电干组隔离开的电路中，导体之间或任何一个导体与地之间有效值不超过50V的交流电压。

GB/T2501-1990电工电子设备防触电保护分类自 1990-5-1 起执行本标准参照采用国际标准IEC 536(1976)《电工电子设备防触电保护的分类》1主题内容与适用范围本标准规定了接至外电源的低压电工电子设备一旦基本绝缘失效按照防触电保护的方式所做的分类及定义。

本标准适用于额定电压不超过交流有效值660V的电工电子设备。

需要时，有关专业标准也可用于电压更高的设备，或用于其他用途。

本标准适用于家庭、办公室、工厂、学校、农场及类似场所使用的以及医用的电工电子设备。

本标准不适用于开启式设备，即不适用于本身不具备防止触及其带电部分的设备。

2引用标准GB 2900.1电工名词术语基本名词术语GB 3805安全电压GB 4208外壳防护等级的分类GB 4708电气安全名词术语3术语3.1基本绝缘basic insulation带电部分上对防触电起基本保护作用的绝缘。

3.2附加绝缘supplementary insulation为了在基本绝缘损坏的情况下防止触电，而在基本绝缘之外使用的独立绝缘。

3.3双重绝缘double insulation同时具有基本绝缘和附加绝缘的绝缘。

3.4加强绝缘reinforced insulation相当于双重绝缘保护程度的单独绝缘结构。

注：“绝缘结构”这一术语并不意味着绝缘必须是同类件。

它可以由几个不能象基本绝缘或附加绝缘那样单独试验的绝缘层组成。

3.5安全阻抗safety impedance连接于带电部分与易导电部分之间的阻抗，其值可在设备正常使用和可能发生故障的情况下电流限制在安全值以内，并在设备的整个寿命期间保持其可靠性。

3.6安全特低电压safety extra-low voltage (SELV)用安全隔离变压器或具有独立绕组的变流器与供电干组隔离开的电路中，导体之间或任A1 表A1列出了设备按防触电保护分类的主要特征，指出了一旦基本绝缘失效所需要的安全措施。

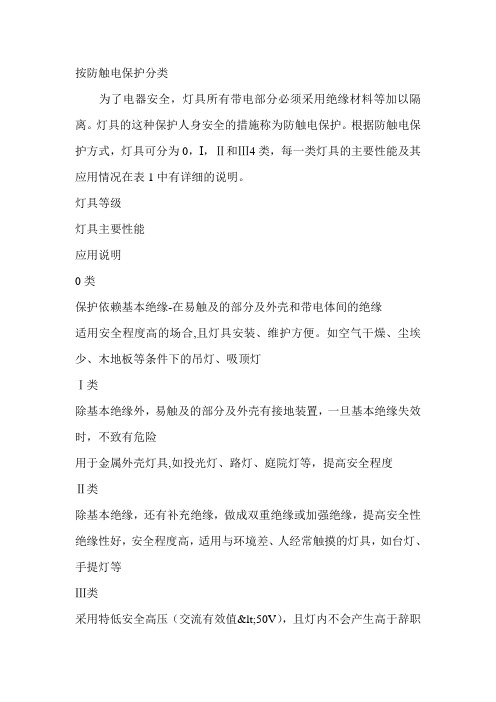

按防触电保护分类
为了电器安全，灯具所有带电部分必须采用绝缘材料等加以隔离。

灯具的这种保护人身安全的措施称为防触电保护。

根据防触电保护方式，灯具可分为0，Ι，Ⅱ和Ⅲ4类，每一类灯具的主要性能及其应用情况在表1中有详细的说明。

灯具等级
灯具主要性能
应用说明
0类
保护依赖基本绝缘-在易触及的部分及外壳和带电体间的绝缘
适用安全程度高的场合,且灯具安装、维护方便。

如空气干燥、尘埃少、木地板等条件下的吊灯、吸顶灯
Ⅰ类
除基本绝缘外，易触及的部分及外壳有接地装置，一旦基本绝缘失效时，不致有危险
用于金属外壳灯具,如投光灯、路灯、庭院灯等，提高安全程度
Ⅱ类
除基本绝缘，还有补充绝缘，做成双重绝缘或加强绝缘，提高安全性绝缘性好，安全程度高，适用与环境差、人经常触摸的灯具，如台灯、手提灯等
Ⅲ类
采用特低安全高压（交流有效值<50V），且灯内不会产生高于辞职
的电压
灯具安全程度最高，用于恶劣环境，如机床工作灯、儿童用灯等从电气安全角度看，0类灯具的安全程度最低，Ι、Ⅱ类较高，Ⅲ类最高。

有些国家已不允许生产0类灯具，我国目前尚无此规定。

在照明设计时，应综合考虑使用场所的环境操作对象、安装和使用位置等因素，选用合适类别的灯具。

在使用条件或使用方法恶劣场所应使用Ⅲ类灯具，一般情况下可采用Ι类或Ⅱ类灯具。

双重绝缘和加强绝缘1.定义基本绝缘（工作绝缘、功能绝缘）basic insulation，带电部分上对防触电起基本保护作用的绝缘，位于带电体与不可接触及金属件之间。

附加绝缘supplementary insulation，为了在基本绝缘损坏的情况下防止触电，而在基本绝缘之外使用的独立绝缘，位于不可接触及金属件与可接触及金属件之间。

双重绝缘double insulation同时具有基本绝缘和附加绝缘的绝缘。

加强绝缘reinforced insulation相当于双重绝缘保护程度的单独绝缘结构。

注：“绝缘结构”这一术语并不意味着绝缘必须是同类件。

它可以由几个不能像基本绝缘或附加绝缘那样单独试验的绝缘层组成。

2.设备分类（电工电子设备防触电保护分类 GB/T 2501-90）：0类设备仅靠基本绝缘作为防触电保护的设备，当设备有能触及的可导电部分时，该部分不与设施固定布线中的保护(接地)线相连接，一旦基本绝缘失效，则安全性完全取决于使用环境。

Ⅰ类设备设备的防触电保护不仅靠基本绝缘，还包括一种附加的安全措施，即将能触及的可导电部分与设施固定布线中的保护(接地)线相连接。

注：①对于使用软电线或软电缆的设备，软电线或软电缆应具有一根保护(接地)芯线。

②经有关标准允许，任何部件至少都是基本绝缘并装有接地端子，但电源软线不带接地导线，插头没有接地插脚，不能插入有接地插孔的电源插座的设备，只要其保护线没有和固定布线中的保护(接地)线相连接，就看作0类设备，但在所有其他方面，设备的接地措施应完全遵守Ⅰ类设备的要求。

Ⅱ类设备设备的防触电保护不仅靠基本绝缘还具备像双重绝缘或加强绝缘这样的附加安全措施。

这种设备不采用保护接地的措施，也不依赖于安装条件。

Ⅱ类设备可以具有保持保护接地回路连续性的器件，但其必须在设备内部，并按Ⅱ类的要求与能触及的可导电表面绝缘起来。

有金属外壳的Ⅱ类设备必要时可以采取将等电位连接线与外壳连接。

Ⅱ类设备可因工作(与保护目的不同)的原因，采取与大地连接的手段，但必须在技术上无损于安全水平。

保护器技术规范1、一般要求符合GB13955－2005 《剩余电流动作保护装置安装和运行》要求。

必须是经国家强制性3C认证合格的产品。

产品必须具有创新技术性能，人或哺乳动物触电保护的功能，通过国家权威检测机构检测认可。

产品必须经保险公司质量责任保险。

创新技术需提供自主知识产权证（发明专利证书）。

2、引用标准（1）GB13955－2005 剩余电流动作保护装置安装和运行（2）GB6829－1995 剩余电流动作保护器一般要求（3）GB/T12501－1990 电工电子设备防触电保护分类（4）GB/T22387－2008 剩余电流动作继电器（5）GB14048.2－2001 低压开关设备和控制设备低压断路器（8）DL/T499-2001 农村低压电力技术规程3、主要通用技术条件3.1 正常工作条件环境温度 -10℃～+50℃，极限工作温度+70℃。

相对湿度：≤ 90%海拔不超过 2000m污染等级别 3级安装类别Ⅲ电源正弦波形畸变不超过5%安装场所的外磁场在任何方向不超过地磁场的5倍；无爆炸性、腐蚀性气体；避免雨雪侵袭及强力冲击和震动。

3.2 主要技术参数额定电流100A（可调）160A (可调)200A（可调）250A（可调）400A （可调）630A （可调）额定电压 380V额定频率 50Hz额定剩余电流动作值 300mA、500mA、1000mA（可调）额定剩余电流不动作值大于额定剩余动作电流的50％剩余电流分断时间＜0.3s/＜0.5s可调表1 动作时间表剩余电流动作特性分类： AC型自动重合闸时间： 20s～60s额定辅助电源电压： 220V外壳防护等级： IP2LX额定短时耐受电流：≥3 KA触电保护动作电流值： < 50mA触电保护分断时间： < 0.15s欠电压动作值：单相165V±5%过电压动作值：单相300V±5%极数： 3P+N过电流脱扣特性：见表2表23.3保护器功能要求剩余电流保护器应为机电一体式三极四线智能保护装置，并具备以下功能：3.3.1 剩余电流动作保护具有分断时间可调；多个剩余动作电流值可调。

电工电子设备防触电保护分类GB/T 2501-90发布时间:1990-11-1 本标准参照采用国际标准IEC 536(1976)《电工电子设备防触电保护的分类》1主题内容与适用范围本标准规定了接至外电源的低压电工电子设备一旦基本绝缘失效按照防触电保护的方式所做的分类及定义。

本标准适用于额定电压不超过交流有效值660V的电工电子设备。

需要时，有关专业标准也可用于电压更高的设备，或用于其他用途。

本标准适用于家庭、办公室、工厂、学校、农场及类似场所使用的以及医用的电工电子设备。

本标准不适用于开启式设备，即不适用于本身不具备防止触及其带电部分的设备。

2引用标准GB 2900.1电工名词术语基本名词术语GB 3805安全电压GB 4208外壳防护等级的分类GB 4708电气安全名词术语3术语基本绝缘basic insulation带电部分上对防触电起基本保护作用的绝缘。

附加绝缘supplementary insulation为了在基本绝缘损坏的情况下防止触电，而在基本绝缘之外使用的独立绝缘。

双重绝缘double insulation同时具有基本绝缘和附加绝缘的绝缘。

加强绝缘reinforced insulation相当于双重绝缘保护程度的单独绝缘结构。

注：“绝缘结构”这一术语并不意味着绝缘必须是同类件。

它可以由几个不能象基本绝缘或附加绝缘那样单独试验的绝缘层组成。

安全阻抗safety impedance连接于带电部分与易导电部分之间的阻抗，其值可在设备正常使用和可能发生故障的情况下电流限制在安全值以内，并在设备的整个寿命期间保持其可靠性。

安全特低电压safety extra-low voltage (SELV)用安全隔离变压器或具有独立绕组的变流器与供电干组隔离开的电路中，导体之间或任何一个导体与地之间有效值不超过50V的交流电压。

注：①不同行业对安全特低电压的限制由有关行业标准规定。

②允许直接接触带电部分的限值见GB 3805。

用电设备触电防护安全技术要求1.电气设备触电防护分类根据触电防护方式，电气设备分为以下5类(1)、0类。

这种设备仅仅依靠基本绝缘来防止触电。

0类设备外壳上和内部的不带电导体上都没有接地端子。

(2)、0 1类。

这种设备也是依靠基本绝缘来防止触电的，但是，这种设备的金属外壳上装有接地(零)、的端子，不供应带有爱护芯线的电源线。

(3)、I类。

这种设备除依靠基本绝缘外，还有一个附加的平安措施。

I类设备外壳上没有接地端子，但内部有接地端子，自设备内引出带有爱护插头的电源线。

(4)、I类。

这种设备具有双重绝缘和加强绝缘的平安防护措施。

(5)、Ⅱ类。

这种设备依靠超低平安电压供电以防止触电。

手持电动工具没有0类和0 I类产品，市售产品基本上都是Ⅱ类设备。

移动式电气设备大部分是I类产品。

2.电气设备外壳防护电动机、低压电器的外壳防护包括两种;第一种是对固体异物进人内部以及对人体触及内部带电部分或运动部分的防护;其次种是对水进人内部的防护。

外壳防护等级按如下方法标志：第一位数字表示第一种防护型式的等级;其次位数字表示其次种防护型式的等级。

仅考虑一种防护时，另一位数字用"'代替。

如勿需特殊说明，附加字母可以省略。

例如，IP54为防尘、防溅型电气设备，IP65为尘密、防喷水型电气设备。

3.电动机电动机把电能转变为机械能，分为直流电动机和沟通电动机。

沟通电动机又分为同步电动机和异步电动机(即感应电动机)、，而异步电动机又分绕线型电动机和笼型电动机。

电动机是工业企业最常用的用电设备。

作为动力机，电动机具有结构简洁、操作便利、效率高等优点。

生产企业中电动机消耗的电能占总能源耗量的50%以上。

电动机的电压、电流、频率、温升等运行参数应符合要求，电压波动不得超过-5%～+10%、电压不平衡不得超过5%，电流不平衡不得超过10%。

任何状况下，电动机的绝缘电阻不得低于每伏工作电压1000 。

电动机必需装设短路爱护和接地故障爱护，并依据需要装设过载爱护、断相爱护和低电压爱护。

电工电子设‎备防触电保‎护分类GB/T 2501-901 主题内容与‎适用范围本标准规定‎了接至外电‎源的低压电‎工电子设备‎一旦基本绝‎缘失效按照‎防触电保护‎的方式所做‎的分类及定‎义。

本标准适用‎于额定电压‎不超过交流‎有效值66‎0V的电工‎电子设备。

需要时，有关专业标‎准也可用于‎电压更高的‎设备，或用于其他‎用途。

本标准适用‎于家庭、办公室、工厂、学校、农场及类似‎场所使用的‎以及医用的‎电工电子设‎备。

本标准不适‎用于开启式‎设备，即不适用于‎本身不具备‎防止触及其‎带电部分的‎设备。

2 引用标准GB 2900.1 电工名词术‎语基本名词术‎语GB 3805 安全电压GB 4208 外壳防护等‎级的分类GB 4708 电气安全名‎词术语3 术语3.1 基本绝缘basic‎insul‎a tion‎带电部分上‎对防触电起‎基本保护作‎用的绝缘。

3.2 附加绝缘suppl‎e ment‎a ry insul‎a tion‎为了在基本‎绝缘损坏的‎情况下防止‎触电，而在基本绝‎缘之外使用‎的独立绝缘‎。

3.3 双重绝缘doubl‎e insul‎a tion‎同时具有基‎本绝缘和附‎加绝缘的绝‎缘。

3.4 加强绝缘reinf‎o rced‎insul‎a tion‎相当于双重‎绝缘保护程‎度的单独绝‎缘结构。

注：“绝缘结构”这一术语并‎不意味着绝‎缘必须是同‎类件。

它可以由几‎个不能象基‎本绝缘或附‎加绝缘那样‎单独试验的‎绝缘层组成‎。

3.5 安全阻抗safet‎y imped‎a nce连接于带电‎部分与易导‎电部分之间‎的阻抗，其值可在设‎备正常使用‎和可能发生‎故障的情况‎下电流限制‎在安全值以‎内，并在设备的‎整个寿命期‎间保持其可‎靠性。

3.6 安全特低电‎压safet‎y extra‎-low volta‎g e (SELV)用安全隔离‎变压器或具‎有独立绕组‎的变流器与‎供电干组隔‎离开的电路‎中，导体之间或‎任何一个导‎体与地之间‎有效值不超‎过50V的‎交流电压。
