第三章:电击防护供配电系统是电力系统的重要组成部分，该系统的安全、稳定运行直接影响着电能的输送、使用，该系统电击的防护主要指人身安全、设备安全，建筑物及其他相关设施的安全。
本章就供配电系统的电击防护做一定的讨论,为正确使用、维护电气系统安全奠定基础。
第一节电流通过人体产生的效应人身安全是电气安全的首要问题，作为一种常识，相关知识应被人们认识掌握，作为一门技术知识也应被人们尤其是电气工程技术人员掌握！理清这些问题，正确认识它对制定防护措施，建立有效防护方法，最大限度地保障人身安全有着极其重要的意义。
一、电击及分类：（电流对人体的伤害分电击和电伤，以电击为最严重)“电击"就是我们通常所说的“触电”,指人体因接触带电部分而受到生理伤害的事件。
电击实质就是电流对人体器官的伤害。
接触及带电部分的途径，电击又分为直接电击和间接电击两种类别。
1、直接电击:因接触到正常工作时带电的系统而产生的电击,如单相触电2、间接电击：正常工作时不带电的部位,因某些因素的影响带上危险电压后被人们触及而产生的电击。
二、电流的人体效应与相关的标准电流通过人体时其热效应,化学效应及电刺激产生的生物效应会对人体造成伤害，其危害程度与通过的电流大小,作用时间,电压高低、频率及通过人体的途径以及人体体电阻和健康状况等诸多因素有着密切的联系.1、生理效应：电流是危机人体生命安全的直接因素，其严重程度与电流的大小呈正相关性，为研究这种相关性，我们把人受电击时产生的生理效应划分为几种典型状态，这几种状态的临界点称为生理“阀”。
注：电伤是指触电时的热效应,化学效应以及电刺激引起的生物效应对人体造成的伤害。
常见电伤有：电灼伤，电烙伤等！(1)感知阈：使人体产生触电感觉的最小电流值称为感知阀，感知阈有个体差异，按50%概率计，成年男性为1。
1mA，女性为0。
7mA，感知阈与电流接触时间长短无关,但与频率有关.(2)摆脱阈：人体触电后能自主摆脱电源的最大电流。
触电事故防范知识ppt•触电事故的基本知识•触电事故的预防措施•触电事故的处理方法•安全用电常识•触电事故案例分析目•总结与展望录01触电事故的基本知识触电是指电流通过人体或动物体而引起的病理、生理效应。
触电定义根据人体与电流接触的情况，触电可分为直接接触、间接接触和跨步电压触电。
触电分类触电的定义与分类危害触电可引起局部烧伤、心脏骤停、神经系统损伤等严重后果。
影响触电会对人体健康造成极大伤害，影响生活和工作。
触电的危害与影响1 2 3缺乏对电气安全知识的了解，对危险认识不足。
缺乏安全意识不按操作规程进行作业，导致触电事故的发生。
违反操作规程电气设备本身存在缺陷或使用不当，如未接地、破损等。
设备缺陷触电事故可能导致人员伤亡，影响生命安全。
财产损失触电事故可能造成电气设备的损坏，导致财产损失。
02触电事故的预防措施制定详细、严格的操作流程，包括设备检查、操作步骤、安全注意事项等，确保操作的规范性和安全性。
对操作人员进行专业培训，提高他们的安全意识和操作技能。
规范操作流程定期对电气设备进行检修和维护，确保其工作正常、安全可靠。
对老旧设备及时进行更换和升级，提高设备的安全性能。
定期检修与维护为操作人员提供必要的防护用品，如绝缘手套、绝缘鞋、安全帽等，保障其安全。
确保操作人员正确使用防护用品，并在操作前进行检查，确保其有效性。
使用安全防护用品建立完善的应急预案，包括触电事故发生时的应急措施、救援流程等，以便及时处理突发情况。
定期组织应急演练，提高操作人员的应急响应能力，确保其在实际操作中能够正确应对突发情况。
建立应急预案03触电事故的处理方法迅速断开电源开关或拔掉电源插头，以避免电流对人体的持续伤害。
如果无法立即切断电源，可采用绝缘物体如干燥的木棍、塑料棒等，挑开电线或与带电体接触的金属，使触电者脱离电源。
切断电源在处理触电事故时，应保持与带电体间的足够安全距离，防止发生二次触电。
一般情况下，安全距离为10cm以上，如果发现触电者衣服干燥且不导电，可将其衣服脱下，迅速将其拉出。
触电防护技术知识（电气安全）一、直接接触电击防护措施1、绝缘：工程上应用的绝缘材料电阻率一般都不低于107Ω•m。
绝缘材料的电阻通常用兆欧表（摇表）测量。
任何情况下绝缘电阻不得低于每伏工作电压1000ω。
2、屏护和间距:1）屏护装置应有足够的尺寸，与带电体之间应保持必要的距离。
2）遮栏高度不应低于l.7 m，下部边缘离地不应超过0.1 m。
栅遮栏的高度户内不应小于l.2 m、户外不应小于l.5 m，栏条间距离不应大于0.2 m；对于低压设备，遮栏与裸导体之间的距离不应小于0.8 m。
户外变配电装置围墙的高度一般不应小于2.5 m。
遮栏、栅栏等屏护装置上，应有“止步，高压危险!”等标志。
3）用电设备间距：明装的车间低压配电箱底口距地面的高度可取1.2 m，暗装的可取l.4 m。
明装电度表板底口距地面的高度可取1.8 m。
常用开关电器的安装高度为l.3—l.5 m；开关手柄与建筑物之间应保留150mm的距离，以便于操作。
墙用平开关离地面高度可取1.4 m。
明装插座离地面高度可取1.3—l.8 m，暗装的可取0.2—0.3m。
室内灯具高度应大于2.5 m；受实际条件约束达不到时，可减为2.2 m；低于2.2 m时，应采取适当安全措施。
当灯具位于桌面上方等人碰不到的地方时，高度可减为1 5 m。
户外灯具高度应大于3 m；安装在墙上时可减为2.5 m。
起重机具至线路导线间的最小距离，l kV及1 kV以下者不应小于1.5m，10 kv者不应小于2 m。
4）检修间距：低压操作中，人体及其所携带工具与带电体的距离不应小于0.1m。
高压作业，10 kv无遮拦作业人体及其所携带工具与带电体的距离不应小于0.7m；线路作业，1.0M。
二、间接接触电击防护措施1、IT系统（保护接地）将电气设备在故障情况下可能呈现危险电压的金属部位经接地线、接地体同大地紧密地连接起来。
通过低电阻接地，把故障电压限制在安全范围内；在380V不接地低压系统中，一般要求保护接地电阻RE≤4Ω；用于各种不接地配电网。
电工电子设备防触电保护分类GB/T 2501-90发布时间:1990-11-1 本标准参照采用国际标准IEC 536(1976)《电工电子设备防触电保护的分类》1主题内容与适用范围本标准规定了接至外电源的低压电工电子设备一旦基本绝缘失效按照防触电保护的方式所做的分类及定义。
本标准适用于额定电压不超过交流有效值660V的电工电子设备。
需要时，有关专业标准也可用于电压更高的设备，或用于其他用途。
本标准适用于家庭、办公室、工厂、学校、农场及类似场所使用的以及医用的电工电子设备。
本标准不适用于开启式设备，即不适用于本身不具备防止触及其带电部分的设备。
2引用标准GB 2900.1电工名词术语基本名词术语GB 3805安全电压GB 4208外壳防护等级的分类GB 4708电气安全名词术语3术语基本绝缘basic insulation带电部分上对防触电起基本保护作用的绝缘。
附加绝缘supplementary insulation为了在基本绝缘损坏的情况下防止触电，而在基本绝缘之外使用的独立绝缘。
双重绝缘double insulation同时具有基本绝缘和附加绝缘的绝缘。
加强绝缘reinforced insulation相当于双重绝缘保护程度的单独绝缘结构。
注：“绝缘结构”这一术语并不意味着绝缘必须是同类件。
它可以由几个不能象基本绝缘或附加绝缘那样单独试验的绝缘层组成。
安全阻抗safety impedance连接于带电部分与易导电部分之间的阻抗，其值可在设备正常使用和可能发生故障的情况下电流限制在安全值以内，并在设备的整个寿命期间保持其可靠性。
安全特低电压safety extra-low voltage (SELV)用安全隔离变压器或具有独立绕组的变流器与供电干组隔离开的电路中，导体之间或任何一个导体与地之间有效值不超过50V的交流电压。
注：①不同行业对安全特低电压的限制由有关行业标准规定。
②允许直接接触带电部分的限值见GB 3805。
第一节触电防护技术考点 1 直接接触触电防护措施：绝缘、屛护、间距考点 2 间接接触触电防护措施：接地保护、接零保护1。
绝缘(1）绝缘材料分类①固体绝缘材料.包括瓷、玻璃、云母、石棉等无机绝缘材料,橡胶、塑料、纤维制品等有机绝缘材料和玻璃漆布等复合绝缘材料。
②液体绝缘材料。
包括矿物油、硅油等液体。
③气体绝缘材料。
包括六氟化硫、氮等气体。
（2）绝缘材料性能绝缘材料有电性能、热性能、机械性能、化学性能、吸潮性能、抗生物性能等多项性能指标。
①电性能:包括绝缘电阻、耐压强度、泄漏电流和介电常数（介质损耗)。
②力学性能:机械性能指强度、弹性等性.③热性能:耐热性能、耐弧性能、阻燃性能、软化温度和粘度.(3）绝缘击穿①气体绝缘击穿是由碰撞电离导致的电击穿。
气体击穿后绝缘性能会很快恢复。
②液体绝缘击穿，绝缘性能只在一定程度上恢复，液体的密度越大越难击穿,击穿强度比气体高。
③固体绝缘的击穿有电击穿、热击穿,固体绝缘击穿后将失去其原有性能。
热击穿电压作用时间较长，击穿电压较低；电击穿作用时间短、击穿电压高。
【例题】绝缘材料的电性能是衡量绝缘材料的重要指标,表示的是用电介质在施加电压条件下所发生的性能变化和绝缘的质量情况。
下列选项中属于绝缘材料电性能的是（）。
A。
介电常数B. 耐弧性能C. 耐热性能D。
阻燃性【例题】当绝缘体受潮或受到过高的温度、过高的电压时，可能完全失去绝缘能力而导电，称为绝缘击穿或绝缘破坏。
下列关于绝缘击穿的说法中正确的是（）。
A。
气体击穿是碰撞电离导致的电击穿，击穿后绝缘性能不可恢复B. 液体绝缘的击穿特性与其纯净度有关，纯净液体击穿也是电击穿，密度越大越难击穿C. 液体绝缘击穿后，绝缘性能很快完全恢复一定程度上恢复D。
固体绝缘击穿后只能一定程度上恢复绝缘性能穿后将失去其原有性能2.屏护①遮栏高度不应小于1.7m，下部边缘离地面高度不应大于0.1m；遮栏与裸导体距离不应小于0.8m；②屏护装置应安装牢固，用金属材料制成的屏护装置,必须接地（或接零）；③遮栏出入口的门上应根据需要安装信号装置和联锁装置。

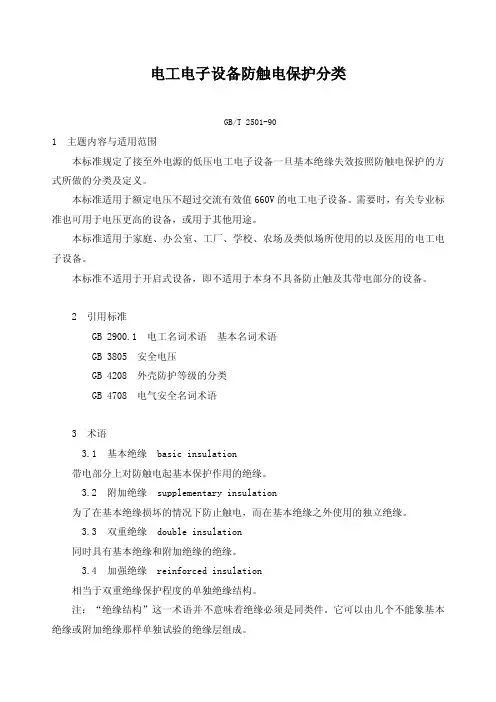

电工电子设备防触电保护分类GB/T 2501-901 主题内容与适用范围本标准规定了接至外电源的低压电工电子设备一旦基本绝缘失效按照防触电保护的方式所做的分类及定义。
本标准适用于额定电压不超过交流有效值660V的电工电子设备。
需要时，有关专业标准也可用于电压更高的设备，或用于其他用途。
本标准适用于家庭、办公室、工厂、学校、农场及类似场所使用的以及医用的电工电子设备。
本标准不适用于开启式设备，即不适用于本身不具备防止触及其带电部分的设备。
2 引用标准GB 2900.1 电工名词术语基本名词术语GB 3805 安全电压GB 4208 外壳防护等级的分类GB 4708 电气安全名词术语3 术语3.1 基本绝缘basicinsula tion带电部分上对防触电起基本保护作用的绝缘。
3.2 附加绝缘supple menta ry insula tion为了在基本绝缘损坏的情况下防止触电，而在基本绝缘之外使用的独立绝缘。
3.3 双重绝缘double insula tion同时具有基本绝缘和附加绝缘的绝缘。
3.4 加强绝缘reinfo rcedinsula tion相当于双重绝缘保护程度的单独绝缘结构。
注：“绝缘结构”这一术语并不意味着绝缘必须是同类件。
它可以由几个不能象基本绝缘或附加绝缘那样单独试验的绝缘层组成。
3.5 安全阻抗safety impeda nce连接于带电部分与易导电部分之间的阻抗，其值可在设备正常使用和可能发生故障的情况下电流限制在安全值以内，并在设备的整个寿命期间保持其可靠性。
3.6 安全特低电压safety extra-low voltag e (SELV)用安全隔离变压器或具有独立绕组的变流器与供电干组隔离开的电路中，导体之间或任何一个导体与地之间有效值不超过50V的交流电压。
第二章触电防护第一节直接接触触电的防护防止触电及电气事故发生的技术措施：绝缘、屏护、间距、安全电压、漏电保护等措施是防止电气事故中最基本、最重要的安全技术措施，也是电气设备正常运行的必要条件，称为直接防护措施。
本章介绍前四种防护措施，漏电保护器在第六章介绍。
一、利用绝缘的防护这种防护就是利用绝缘材料把带电导体完全包封起来。
这种防护要求绝缘设计能保证在运行中长期经受电气、机械、化学和发热等造成的影响而绝缘性能应继续有效。
任何电气设备和装置都应根据使用环境和应用条件采用相应等级的绝缘。
１．绝缘材料绝缘材料可分为气体绝缘、液体绝缘和固体绝缘三种绝缘材料。
(1)气体绝缘材料:气、真空、高耐电强度气体电气设备的绝缘结构应用空气或其他气体作为绝缘介质，如线路的线间绝缘、电器的电气间隙等。
空气在正常状态下是良好的绝缘介质，但其击穿电压与大多数液体及固体介质相比是不高的。
为了提高击穿电压使气体绝缘性能提高，其一是采用高真空，空气稀薄时带电粒子也少，空气中电子与粒子碰撞机会也减少，据此，在10~35kV电力系统中广泛应用高压真空断路器；其二是采用高耐电强度气体，如六氟化硫（ＳＦ），六氟化６硫气体常温下不活泼、不燃、无臭味、无毒，500°C时不分解，液化温度也较低，击穿电压是空气的2.5倍，具有良好的绝缘和灭弧性能，现已应用于220kV及以上电压等级的高压断路器中。
(2)液体绝缘材料常用的有变压器油、电容器油和电缆油，变压器油主要用于变压器及油开关的绝缘和散热；电容器油主要用于电容器的绝缘、散热及储能；电缆油中的高压充油用于高压电缆，35kV油用于低压电缆。
绝缘油在储存、运输和运行使用过程中必须防止油被污染、老化，以保证设备安全运行，延长设备的检修周期。
(3)固体绝缘材料它是应用最广泛的绝缘材料，包括无机绝缘材料，如云母、陶瓷、石棉等；有机绝缘材料，如棉纱、纸、橡胶等；混合绝缘材料，如绝缘压塑料、绝缘薄膜、复合材料等。
电⽓安全知识培训电⽓安全知识培训（通⽤5篇） 电⼒、电⽓等⼯程等专业的简称。
还表⽰从事电⼒安装、拆卸⽅⾯⼯作的⼯⼈。
那么关于电⽓的相关安全知识有哪些呢?下⽂是关于电⽓的安全知识，望对⼤家有所帮助。
电⽓安全知识培训篇1 ⼀、触电 1、分为电击和电伤两种伤害形式。
2、电击电流值：感知电流(平均男1.1ma，⼥0.7ma)，摆脱电流(平均男16ma，⼥10.5ma)，室颤电流(50ma左右，与持续时间有关)。
⼈体阻抗：⼲燥时约为1000~3000ω，潮湿时约为500~800ω。
3、电击类型： 根据电击时所触及的带电体是否为正常带电状态，分为直接接触电击和间接接触电击; 按照⼈体触及带电体的⽅式，可分为单相电击、两相电击和跨步电压电击三种。
单相电击事故占全部触电事故的70%以上。
4、电伤是电流的热效应、化学效应、机械效应等对⼈体所造成的伤害。
电伤包括电烧伤、电烙印、⽪肤⾦属化、机械损伤、电光性眼炎等多种伤害。
电烧伤。
是最为常见的电伤。
⼤部分触电事故都含有电烧伤成分。
电烧伤可分为电流灼伤和电弧烧伤。
⼆、电⽓⽕灾与爆炸 1、电⽓⽕灾爆炸是由电⽓引燃源引起的⽕灾和爆炸。
电⽓装置在运⾏中产⽣的危险温度、电⽕花和电弧是电⽓引燃源主要形式。
(1)危险温度：短路、过载、漏电、接触不良、铁⼼过热、散热不良、机械故障、电压异常、电热器具和照明器具、电磁辐射能量。
(2)电⽕花和电弧：电⽕花是电极间的击穿放电，电弧是⼤量电⽕花汇集⽽成的。
分为⼯作电⽕花及电弧、事故电⽕花及电弧。
2、电⽓装置及电⽓线路发⽣爆燃 包括油浸式变压器⽕灾爆炸、电动机着⽕、电缆⽕灾爆炸。
三、雷电危害 1、雷电的种类、危害形式和事故后果 (1)雷电的种类：直击雷(直击雷的每次放电过程包括先导放电、主放电、余光三个阶段)、闪电感应(包括闪电静电感应和闪电电磁感应)、球雷。
(2)雷电的危害形式 具有雷电流幅值⼤、雷电流陡度⼤、冲击性强、冲击过电压⾼的特点; 具有电性质、热性质和机械性质等3⽅⾯的破坏作⽤。
防触电保护类型家用电器都是在通电后才能工作，而且大多数家用电器使用的都是220V交流电，属于非安全电压。
此外，有的家用电器，例如电视机本身会产生1万V以上的高压，人体一旦接触这样高的电压，发生触电，就会有生命危险。
还有的家用电器中某些元器件存在着爆炸危险，如显像管等。
所谓安全性就是指人们在使用家用电器时免遭危害的程度。
因此，安全性是衡量家用电器的首要质量指标。
举个例子，在上述的国家标准GB 4706 1 1998《家用和类似用途电器的安全通用要求》中，要求家用电器必须有良好的绝缘性能和防护措施，以保护消费者使用的安全。
如：规定了防触电保护，过载保护，防辐射、毒性和类似危害的措施。
上述标准还规定了家用电器的设计和制造，应保证在正常使用中安全可靠地运行，即使在使用中可能出现误操作，也不会给使用者和周围环境带来危害。
家用电器安全防护分为两大类：一类是按防触电保护方式分；另一类是按防水程度分。
为阐明家用电器5种防触电保护方式，先介绍几个基本概念：1 基本绝缘施加于带电部件对电击提供人基本防护的绝缘。
是指在电器中的带电部件上，用绝缘物将带电部件封闭起来，对防触电起基本保护作用的绝缘，如套有绝缘材料的铜、铝等金属导线。
从结构上，这种绝缘都置于带电部件上，直接与带电部件接触。
2 附加绝缘在基本绝缘万一损坏时，为对电击提供保护而另外施加于基本绝缘的独立绝缘。
如电热毯电热丝外包覆的塑料套管。
3 双重绝缘由基本绝缘和附加绝缘构成的绝缘系统。
同时具有基本绝缘和附加绝缘起防触电保护作用的绝缘，一旦基本绝缘失效时，由附加绝缘起保护作用。
如电视机电源线就采用双重绝缘。
4 加强绝缘在GB 4706 1规定的条件下，提供与双重绝缘等效的防电击等级，而施加于带电部件的单一绝缘。
它提供的防触电保护程度相当于双重绝缘，但它是一种单独的绝缘结构，可以由几个不能像基本绝缘或附加绝缘那样单独试验的绝缘层组成。
下面介绍五种防触电保护方式：1. O类电器依靠基本绝缘防止触电的电器。
第一节触电防护技术考点 1 直接接触触电防护措施：绝缘、屛护、间距考点 2 间接接触触电防护措施：接地保护、接零保护1.绝缘（1）绝缘材料分类①固体绝缘材料。
包括瓷、玻璃、云母、石棉等无机绝缘材料，橡胶、塑料、纤维制品等有机绝缘材料和玻璃漆布等复合绝缘材料。
②液体绝缘材料。
包括矿物油、硅油等液体。
③气体绝缘材料。
包括六氟化硫、氮等气体。
（2）绝缘材料性能绝缘材料有电性能、热性能、机械性能、化学性能、吸潮性能、抗生物性能等多项性能指标。
①电性能：包括绝缘电阻、耐压强度、泄漏电流和介电常数（介质损耗）。
②力学性能：机械性能指强度、弹性等性。
③热性能：耐热性能、耐弧性能、阻燃性能、软化温度和粘度。
（3）绝缘击穿①气体绝缘击穿是由碰撞电离导致的电击穿。
气体击穿后绝缘性能会很快恢复。
②液体绝缘击穿，绝缘性能只在一定程度上恢复，液体的密度越大越难击穿，击穿强度比气体高。
③固体绝缘的击穿有电击穿、热击穿，固体绝缘击穿后将失去其原有性能。
热击穿电压作用时间较长，击穿电压较低；电击穿作用时间短、击穿电压高。
【例题】绝缘材料的电性能是衡量绝缘材料的重要指标，表示的是用电介质在施加电压条件下所发生的性能变化和绝缘的质量情况。
下列选项中属于绝缘材料电性能的是（）。
A.介电常数B. 耐弧性能C. 耐热性能D. 阻燃性【例题】当绝缘体受潮或受到过高的温度、过高的电压时，可能完全失去绝缘能力而导电，称为绝缘击穿或绝缘破坏。
下列关于绝缘击穿的说法中正确的是（）。
A. 气体击穿是碰撞电离导致的电击穿，击穿后绝缘性能不可恢复B. 液体绝缘的击穿特性与其纯净度有关，纯净液体击穿也是电击穿，密度越大越难击穿C. 液体绝缘击穿后，绝缘性能很快完全恢复一定程度上恢复D. 固体绝缘击穿后只能一定程度上恢复绝缘性能穿后将失去其原有性能2.屏护①遮栏高度不应小于1.7m，下部边缘离地面高度不应大于0.1m；遮栏与裸导体距离不应小于0.8m；②屏护装置应安装牢固，用金属材料制成的屏护装置，必须接地（或接零）；③遮栏出入口的门上应根据需要安装信号装置和联锁装置。
间接接触电击防护措施探讨因触电引发的危害人身安全的事故时有发生，严重的可能会致人死亡。
造成这类事故的最主要原因是配电系统出现了接地故障，且未采取有效的预防触电的措施。
本文将对间接接触电击防护的措施进行探讨。
关键字：触电、电击防护、接地故障、间接接触电击防护1电击防护的重要性当人体同时触及不同电位的导电部分时，电位差使电流在人体中流过，称之为触电。
电流在人体内的大小和持续时间的长短，将会对人体产生不同的效应。
当通过人体的电流很小时，往往对人体无害。
但如果电流较大或持续时间较长，电流效应可使人受到伤害甚至死亡。
人体能够感觉出的最小电流值一般为0.5mA，此值与电流通过人体的时间长短无关。
而当流过人体的电流值超过某个数值（IEC取值为5mA）时，人体将发生肌肉痉挛而不能动弹，导致无法摆脱带电导体，使得电流在人体内长时间作用而遭受伤害。
通过人体的电流越大，电流效应作用的时间越长，人体电击致死的危险就越大。
因此，在电气设计工作中，应采用各种安全措施，降低人体触电的可能性和危险性，保护人身安全。
2电击防护的基本原则根据国家规范GB/T 17045，电击防护的基本原则是危险的带电部分必须不可触及，而可触及的可导电部分在正常情况下或在单一故障的情况下必须不带危险电位。
3电击防护措施的分类在正常条件下的保护称为直接接触防护，采用基本保护措施;而在单一故障条件下的保护称为间接接触防护，应采用故障保护措施。
直接接触防护是指采用绝缘物质、遮拦或外护物等来阻隔人体与带电部分接触。
间接接触防护是指当电气装置因绝缘损坏发生接地故障时，通过采取一定的措施，降低人体接触电压，使得线路上的保护开关装置能够迅速检测到故障电流并断开故障线路，从而降低人体触电的危险。
间接接触电击防护措施远比直接接触电击防护措施复杂得多，本文将对间接接触电击防护措施进行探讨。
4间接接触电击防护措施据统计，电网故障的80%左右为单相接地故障。
接地故障引起的间接接触电击事故是最常见的电击事故。
