电工电子设备防触电保护分类 GB-国家标准

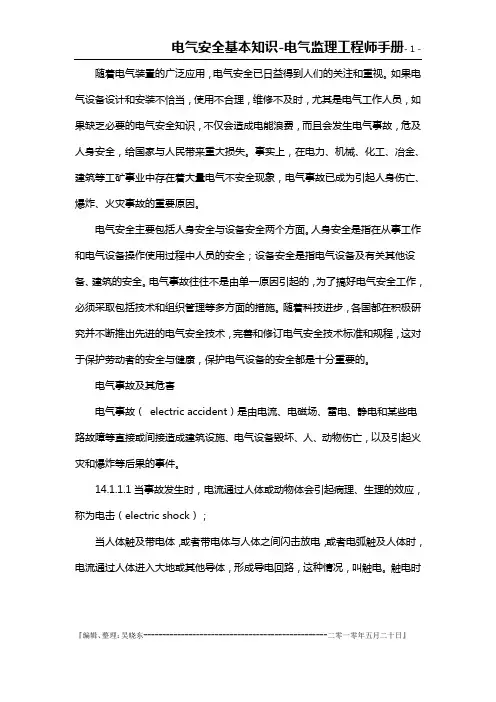

随着电气装臵的广泛应用，电气安全已日益得到人们的关注和重视。

如果电气设备设计和安装不恰当，使用不合理，维修不及时，尤其是电气工作人员，如果缺乏必要的电气安全知识，不仅会造成电能浪费，而且会发生电气事故，危及人身安全，给国家与人民带来重大损失。

事实上，在电力、机械、化工、冶金、建筑等工矿事业中存在着大量电气不安全现象，电气事故已成为引起人身伤亡、爆炸、火灾事故的重要原因。

电气安全主要包括人身安全与设备安全两个方面。

人身安全是指在从事工作和电气设备操作使用过程中人员的安全；设备安全是指电气设备及有关其他设备、建筑的安全。

电气事故往往不是由单一原因引起的，为了搞好电气安全工作，必须采取包括技术和组织管理等多方面的措施。

随着科技进步，各国都在积极研究并不断推出先进的电气安全技术，完善和修订电气安全技术标准和规程，这对于保护劳动者的安全与健康，保护电气设备的安全都是十分重要的。

电气事故及其危害电气事故（ electric accident）是由电流、电磁场、雷电、静电和某些电路故障等直接或间接造成建筑设施、电气设备毁坏、人、动物伤亡，以及引起火灾和爆炸等后果的事件。

14.1.1.1当事故发生时，电流通过人体或动物体会引起病理、生理的效应，称为电击（electric shock）；当人体触及带电体，或者带电体与人体之间闪击放电，或者电弧触及人体时，电流通过人体进入大地或其他导体，形成导电回路，这种情况，叫触电。

触电时人体会受到不同程度的伤害。

电击电流流经人体内部，引起疼痛发麻，肌肉抽搐，严重的会引起强烈痉挛。

心脏颤动或呼吸停止，甚至由于因人体心脏，呼吸系统以及神经系统的致命伤害，造成死亡。

绝大部分触电死亡事故是电击造成的。

电伤是指触电时，人体与带电体接触不良部分发生的电弧灼伤，或者是人体与带电体接触部分的电烙印，或由于被电流熔化和蒸发的金属微粒等侵入人体皮肤引起的皮肤金属化。

这些伤害会给人体留下伤痕，严重时也可能致人于死命。

标准名称：电工电子设备防触电保护分类 GB/T 2501-90标准编号： GB/T 2501-90标准正文：国家技术监督局1990-11-06批准1991　-7-01实施本标准参照采用国际标准IEC 536(1976)《电工电子设备防触电保护的分类》1主题内容与适用范围本标准规定了接至外电源的低压电工电子设备一旦基本绝缘失效按照防触电保护的方式所做的分类及定义。

本标准适用于额定电压不超过交流有效值660V的电工电子设备。

需要时，有关专业标准也可用于电压更高的设备，或用于其他用途。

本标准适用于家庭、办公室、工厂、学校、农场及类似场所使用的以及医用的电工电子设备。

本标准不适用于开启式设备，即不适用于本身不具备防止触及其带电部分的设备。

2引用标准GB 2900.1电工名词术语 基本名词术语GB 3805安全电压GB 4208外壳防护等级的分类GB 4708电气安全名词术语3术语3.1基本绝缘 basic insulation带电部分上对防触电起基本保护作用的绝缘。

3.2附加绝缘 supplementary insulation为了在基本绝缘损坏的情况下防止触电，而在基本绝缘之外使用的独立绝缘。

3.3双重绝缘 double insulation同时具有基本绝缘和附加绝缘的绝缘。

3.4加强绝缘 reinforced insulation相当于双重绝缘保护程度的单独绝缘结构。

注：“绝缘结构”这一术语并不意味着绝缘必须是同类件。

它可以由几个不能象基本绝缘或附加绝缘那样单独试验的绝缘层组成。

3.5安全阻抗 safety impedance连接于带电部分与易导电部分之间的阻抗，其值可在设备正常使用和可能发生故障的情况下电流限制在安全值以内，并在设备的整个寿命期间保持其可靠性。

3.6安全特低电压 safety extra-low voltage (SELV)用安全隔离变压器或具有独立绕组的变流器与供电干组隔离开的电路中，导体之间或任何一个导体与地之间有效值不超过50V的交流电压。

GB/T2501-1990电工电子设备防触电保护分类自 1990-5-1 起执行本标准参照采用国际标准IEC 536(1976)《电工电子设备防触电保护的分类》1主题内容与适用范围本标准规定了接至外电源的低压电工电子设备一旦基本绝缘失效按照防触电保护的方式所做的分类及定义。

本标准适用于额定电压不超过交流有效值660V的电工电子设备。

需要时，有关专业标准也可用于电压更高的设备，或用于其他用途。

本标准适用于家庭、办公室、工厂、学校、农场及类似场所使用的以及医用的电工电子设备。

本标准不适用于开启式设备，即不适用于本身不具备防止触及其带电部分的设备。

2引用标准GB 2900.1电工名词术语基本名词术语GB 3805安全电压GB 4208外壳防护等级的分类GB 4708电气安全名词术语3术语3.1基本绝缘basic insulation带电部分上对防触电起基本保护作用的绝缘。

3.2附加绝缘supplementary insulation为了在基本绝缘损坏的情况下防止触电，而在基本绝缘之外使用的独立绝缘。

3.3双重绝缘double insulation同时具有基本绝缘和附加绝缘的绝缘。

3.4加强绝缘reinforced insulation相当于双重绝缘保护程度的单独绝缘结构。

注：“绝缘结构”这一术语并不意味着绝缘必须是同类件。

它可以由几个不能象基本绝缘或附加绝缘那样单独试验的绝缘层组成。

3.5安全阻抗safety impedance连接于带电部分与易导电部分之间的阻抗，其值可在设备正常使用和可能发生故障的情况下电流限制在安全值以内，并在设备的整个寿命期间保持其可靠性。

3.6安全特低电压safety extra-low voltage (SELV)用安全隔离变压器或具有独立绕组的变流器与供电干组隔离开的电路中，导体之间或任A1 表A1列出了设备按防触电保护分类的主要特征，指出了一旦基本绝缘失效所需要的安全措施。

双重绝缘和加强绝缘1.定义基本绝缘（工作绝缘、功能绝缘）basic insulation，带电部分上对防触电起基本保护作用的绝缘，位于带电体与不可接触及金属件之间。

附加绝缘supplementary insulation，为了在基本绝缘损坏的情况下防止触电，而在基本绝缘之外使用的独立绝缘，位于不可接触及金属件与可接触及金属件之间。

双重绝缘double insulation同时具有基本绝缘和附加绝缘的绝缘。

加强绝缘reinforced insulation相当于双重绝缘保护程度的单独绝缘结构。

注：“绝缘结构”这一术语并不意味着绝缘必须是同类件。

它可以由几个不能像基本绝缘或附加绝缘那样单独试验的绝缘层组成。

2.设备分类（电工电子设备防触电保护分类 GB/T 2501-90）：0类设备仅靠基本绝缘作为防触电保护的设备，当设备有能触及的可导电部分时，该部分不与设施固定布线中的保护(接地)线相连接，一旦基本绝缘失效，则安全性完全取决于使用环境。

Ⅰ类设备设备的防触电保护不仅靠基本绝缘，还包括一种附加的安全措施，即将能触及的可导电部分与设施固定布线中的保护(接地)线相连接。

注：①对于使用软电线或软电缆的设备，软电线或软电缆应具有一根保护(接地)芯线。

②经有关标准允许，任何部件至少都是基本绝缘并装有接地端子，但电源软线不带接地导线，插头没有接地插脚，不能插入有接地插孔的电源插座的设备，只要其保护线没有和固定布线中的保护(接地)线相连接，就看作0类设备，但在所有其他方面，设备的接地措施应完全遵守Ⅰ类设备的要求。

Ⅱ类设备设备的防触电保护不仅靠基本绝缘还具备像双重绝缘或加强绝缘这样的附加安全措施。

这种设备不采用保护接地的措施，也不依赖于安装条件。

Ⅱ类设备可以具有保持保护接地回路连续性的器件，但其必须在设备内部，并按Ⅱ类的要求与能触及的可导电表面绝缘起来。

有金属外壳的Ⅱ类设备必要时可以采取将等电位连接线与外壳连接。

Ⅱ类设备可因工作(与保护目的不同)的原因，采取与大地连接的手段，但必须在技术上无损于安全水平。

电气三防标准
电气三防标准是指电气设备在特殊环境下能够防止水、尘和腐蚀的能力的评定标准。

常见的电气三防标准有：
1. IP（Ingress Protection）标准：IP标准是一种国际上常用的评定电气设备防护等级的标准。

IP标准由两个数字组成，第一个数字表示设备对固体微粒的防护能力，第二个数字表示设备对液体的防护能力。

例如，IP65表示设备对尘土和水有很好的防护能力。

2. NEMA（National Electrical Manufacturers Association）标准：NEMA标准主要在美国使用，是评定电气设备在各种环境条件下的防护能力的标准。

NEMA标准根据设备对固体、液体和腐蚀物的防护能力进行分类，例如NEMA 4X标准表示设备对腐蚀物、水和尘土有很好的防护能力。

3. GB（国家标准）标准：国家标准是中国的电气三防标准，根据设备对尘土、水和腐蚀物的防护能力进行评定。

例如，GB 4208标准是评定低压电器外壳防护等级的标准，GB 4942标准是评定防爆电气设备的标准。

这些电气三防标准的目的是为了确保电气设备在特殊环境下的安全运行，提高设备的可靠性和耐用性。

在选择和购买电气设备时，可以参考这些标准来判断设备的防护等级，从而选择适合特定环境的设备。

保护器技术规范1、一般要求符合GB13955－2005 《剩余电流动作保护装置安装和运行》要求。

必须是经国家强制性3C认证合格的产品。

产品必须具有创新技术性能，人或哺乳动物触电保护的功能，通过国家权威检测机构检测认可。

产品必须经保险公司质量责任保险。

创新技术需提供自主知识产权证（发明专利证书）。

2、引用标准（1）GB13955－2005 剩余电流动作保护装置安装和运行（2）GB6829－1995 剩余电流动作保护器一般要求（3）GB/T12501－1990 电工电子设备防触电保护分类（4）GB/T22387－2008 剩余电流动作继电器（5）GB14048.2－2001 低压开关设备和控制设备低压断路器（8）DL/T499-2001 农村低压电力技术规程3、主要通用技术条件3.1 正常工作条件环境温度 -10℃～+50℃，极限工作温度+70℃。

相对湿度：≤ 90%海拔不超过 2000m污染等级别 3级安装类别Ⅲ电源正弦波形畸变不超过5%安装场所的外磁场在任何方向不超过地磁场的5倍；无爆炸性、腐蚀性气体；避免雨雪侵袭及强力冲击和震动。

3.2 主要技术参数额定电流100A（可调）160A (可调)200A（可调）250A（可调）400A （可调）630A （可调）额定电压 380V额定频率 50Hz额定剩余电流动作值 300mA、500mA、1000mA（可调）额定剩余电流不动作值大于额定剩余动作电流的50％剩余电流分断时间＜0.3s/＜0.5s可调表1 动作时间表剩余电流动作特性分类： AC型自动重合闸时间： 20s～60s额定辅助电源电压： 220V外壳防护等级： IP2LX额定短时耐受电流：≥3 KA触电保护动作电流值： < 50mA触电保护分断时间： < 0.15s欠电压动作值：单相165V±5%过电压动作值：单相300V±5%极数： 3P+N过电流脱扣特性：见表2表23.3保护器功能要求剩余电流保护器应为机电一体式三极四线智能保护装置，并具备以下功能：3.3.1 剩余电流动作保护具有分断时间可调；多个剩余动作电流值可调。

2018年注册电气工程师考试大纲-供配电D36．《电能质量公用电网谐波》GB/T14549；37．《电能质量三相电压允许不平衡度》GB/T1554338．《电工电子设备防触电保护分类》GB/T12501；39．《电工电子设备按防电击保护的分类》GB/T12501.2 (第二部分：对电击防护要求的导则)；40．《用电安全导则》GB/T13869；41．《电流通过人体的效应》GB/T13870.1 (第一部分：常用部分) ；42．《电流通过人体的效应》GB/T13870.2 (第二部分：特殊情况) ；43．《系统接地的型式及安全技术要求》GB14050；44．《防止静电事故通用导则》GB16158；45．《建筑物电气装置》GB16895.21（第4-41部分：安全防护-电击防护）；46．《建筑物电气装置》GB16895.2（第4-42部分：安全防护－热效应保护）；47．《建筑物电气装置》GB16895.3(第5部分：电气设备的选择和安装第54 章：接地配置和保护导体)；48．《建筑物电气装置》GB16895.4 (第5部分：电气设备的选择和安装第53章:开关设备和控制设备)；49．《建筑物的电气装置》GB16895.5（第4部分：安全防护第43章：过电流保护）；50．《建筑物电气装置》GB16895.6（第5部分：电气设备的选择和安装第52章：布线系统）；51．《建筑物电气装置》GB16895.8(第7部分：特殊装置或场所的要求第706 节：狭窄的可导电场所)；52．《建筑物电气装置》GB/T16895.9(第7部分：特殊装置或场所的要求第707节：数据处理设备用电气装置的接地要求)；53．《建筑物电气装置》GB/T16895.10(第4部分：安全防护第45章：欠电压保护)；54．《建筑物电气装置》GB/T16895.11(第4部分：安全防护第44章：过电压保护第446节：低压电气装置对高压接地系统接地故障的保护)；55．《建筑物电气装置》GB/T16895.16(第4部分：安全防护第44章：过电压保护第443节：大气过电压或操作过电压的保护)；56．《建筑物电气装置的电压区段》GB/T18379；57.《安全防范工程设计规范》GB50348；58．《电力工程直流系统设计技术规定》DL/T5044；59．《66kV及以下架空电力线路设计规范》GB50061-97注：以上所有规程、规范以考试年度1月1日以前实施的最新版本为准。

电气专业标准规范汇编篇一：电气规范汇编20XX年度全国注册电气工程师专业考试所使用的规程、规范1.《建筑设计防火规范》GB50016-20XX;2.《小型火力发电厂设计规范》GB50049-20XX;3.《供配电系统设计规范》GB50052-20XX;4.《低压配电设计规范》GB50054-20XX;5.《工程建设标准强制性条文》04DX002-20XX6.《爆炸和火灾危险环境电力装置设计规范》GB50058-1992;7.《35kV～110kV变电站设计规范》GB50059-20XX;8.《3～110kV高压配电装置设计规范》GB50060-20XX;9.《电力装置的继电保护和自动装置设计规范》GB50062-20XX;10.《标准电压》GB/T156-20XX;11.《火灾自动报警系统设计规范》GB50116-1998;12.《电力工程电缆设计规范》GB50217-20XX;13.《并联电容器装置设计规范》GB50227-20XX;14.《火力发电厂与变电所设计防火规范》GB50229-20XX;15.《电力设施抗震设计规范》GB50260-1996;16.《高压输变电设备的绝缘配合》;20XX年5月1日实施17.《高压架空线路和发电厂，变电所环境污区分级及外绝缘选择标准》GB/T16434;作废。

替换为《污秽条件下使用的高压绝缘子的选择和尺寸确定》3册，GBT26218-20XX18.《同步电机励磁系统》GB/～;19.《电力变压器第一部分总则》;20.《电力变压器第二部分温升》;21.《三相油浸式电力变压器技术参数和要求》GB/T6451-20XX;22.《电力变压器选用导则》GB/T17468-20XX;23.《高压交流架空送电线无线电干扰限值》GB15707-1995;24.《电信线路遭受强电线路危险影响的允许值》GB6830-1986;25.《电能质量供电电压偏差》GB/T12325-20XX26.《电能质量电压波动和闪变》GB/T12326-20XX27.《电能质量公用电网谐波》GB/T14549-1993;28.《电能质量三相电压不平衡》GB/T15543-20XX29.《继电保护和安全自动装置技术规程》GB/T14285-20XX;30.《大中型火力发电厂设计规范》GB50660-20XX31.《火力发电厂厂用电设计技术规定》DL/T5153-20XX;32.《水力发电厂机电设计规范》DL/T5186-20XX33.《水力发电厂厂用电设计技术规范》DL/T5164-20XX;34.《电力工程直流系统设计技术规定》DL/T5044-20XX;35.《火力发电厂和变电站照明设计技术规定》DL/T5390-20XX;36.《水力发电厂照明设计规范》DL/T5140-20XX;37.《水利水电劳动安全与工业卫生设计规范》DL5061-1996;38.《火力发电厂职业安全卫生设计规程》DL5053-20XX;20XX注册电气工程师执业资格考试考试介绍考试大纲基础知识基础综合考试发输变电专业知...39.《220kV～750kV变电站设计技术规程》DL/T5218-20XX;40.《220kV～500kV变电所所用电设计技术规程》DL/T5155-20XX;41.《35kV～220kV变电站无功补偿装置设计技术规定》DL/T5242-20XX42.《330kV～750kV变电站无功补偿装置设计技术规定》DL/T5014-20XX;43.《变电站总布置设计技术规程》DL/T5056-20XX。

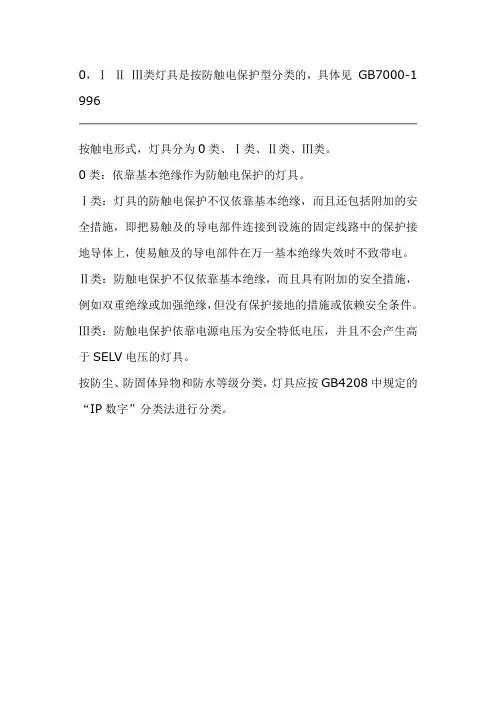

0，ⅠⅡⅢ类灯具是按防触电保护型分类的，具体见GB7000-1 996
按触电形式，灯具分为0类、Ⅰ类、Ⅱ类、Ⅲ类。

0类：依靠基本绝缘作为防触电保护的灯具。

Ⅰ类：灯具的防触电保护不仅依靠基本绝缘，而且还包括附加的安全措施，即把易触及的导电部件连接到设施的固定线路中的保护接地导体上，使易触及的导电部件在万一基本绝缘失效时不致带电。

Ⅱ类：防触电保护不仅依靠基本绝缘，而且具有附加的安全措施，例如双重绝缘或加强绝缘，但没有保护接地的措施或依赖安全条件。

Ⅲ类：防触电保护依靠电源电压为安全特低电压，并且不会产生高于SELV电压的灯具。

按防尘、防固体异物和防水等级分类，灯具应按GB4208中规定的“IP数字”分类法进行分类。

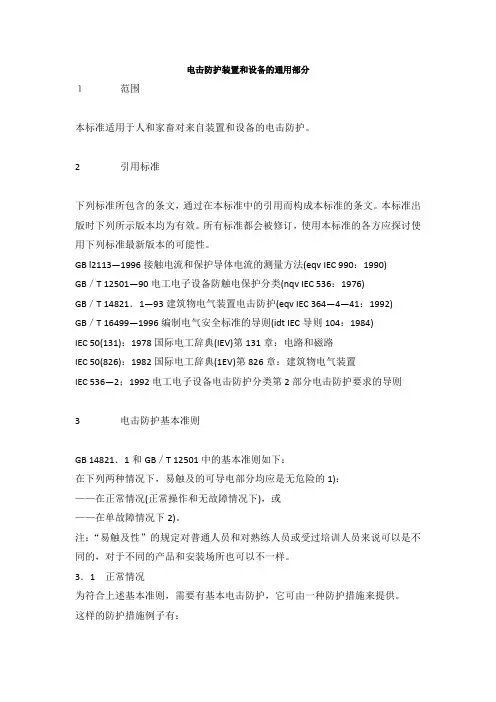

电击防护装置和设备的通用部分１范围本标准适用于人和家畜对来自装置和设备的电击防护。

2 引用标准下列标准所包含的条文，通过在本标准中的引用而构成本标准的条文。

本标准出版时下列所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB l2113—1996接触电流和保护导体电流的测量方法(eqv IEC 990：1990)GB／T 12501—90电工电子设备防触电保护分类(nqv IEC 536：1976)GB／T 14821．1—93建筑物电气装置电击防护(eqv IEC 364—4—41：1992)GB／T 16499—1996编制电气安全标准的导则(idt IEC导则104：1984)IEC 50(131)：1978国际电工辞典(IEV)第131章：电路和磁路IEC 50(826)：1982国际电工辞典(1EV)第826章：建筑物电气装置IEC 536—2；1992电工电子设备电击防护分类第2部分电击防护要求的导则3 电击防护基本准则GB 14821．1和GB／T 12501中的基本准则如下：在下列两种情况下，易触及的可导电部分均应是无危险的1)：——在正常情况(正常操作和无故障情况下)，或——在单故障情况下2)。

注：“易触及性”的规定对普通人员和对熟练人员或受过培训人员来说可以是不同的，对于不同的产品和安装场所也可以不一样。

3．1 正常情况为符合上述基本准则，需要有基本电击防护，它可由一种防护措施来提供。

这样的防护措施例子有：——基本绝缘；——限制稳态接触电流；——限制电压；——外护物。

注：基本绝缘在IEC 364和CB／T 12501中被作为直接接触防护。

3．2 单故障情况如果出现以下情况之一，就需考虑是某种单故障：——正常情况下不带电的易触及的可导电部分变为危险的带电部分(例如，加到外露可导电部分的基本绝缘失效时)；或——易触及的无危险的带电部分变为危险的带电部分(例如，稳态接触电流的限制失效)；或——正常不易触及的危险的带电部分变为易触及的(例如，外壳的机械性损坏)。

电气设备外壳防护等级
参照国标GB 4208-84
电机和低压电器的防护包括两种防护，第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；第二种防护是对水进入内部的防护。

外壳防护等级按如下方法标志：
其中，第一位数字表示第一种防护形式等级；第二位数字表示第二种防护形式等级，仅考虑一种防护时，另一位数字用“X”代替。

前附加字母是电机产品的附加字母，W表示气候防护式电机、R表示管道通风式电机；后附加字母也是电机产品的附加字母、S表示在静止状态下进行第二种防护形式试验的电机、M 表示在运转状态下进行第二种防护形式试验的电机。

如不需特别说明，附加字母可以省略。

第一种防护分为7级，各级防护性能见表1。

第二种防护分为9级，各级防护性能见表2。

的试指插入时，不能通过护板。

②不包括泄水孔，泄水孔不应低于第②级的规定。

例如，IP54为防尘、防溅型电气设备，IP65为尘密、防喷水型电气设备。

第一章1、我国标准规定：交流额定电压1000V 及以上者属高压，1000V 以下者属低压。

对低电压而言，交流250V 以上为高压，250V 及其以下为低压。

（P3页）2、工业企业电力负荷分级及供电要求（P7页）电力负荷分为下列三级：(1)一级负荷，这类负荷如中断供电将造成人身伤亡事故，或造成重大设备损坏且难以修复，或给国民经济带来极大损失。

(2)二级负荷，这类负荷如突然断电，将造成大量废品，产量锐减，生产流程紊乱且不易恢复，企业内运输停顿等，因而在经济上造成较大损失。

(3)三级负荷，所有不属于一级和二级负荷的一般电力负荷。

各级电力负荷对供电电源的要求：一级负荷应由两个电源供电，而且要求当一个电源发生故障时，另—个电源不应同时受到损坏。

对一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源。

二级负荷的供电系统，宜由两回线路供电．该两回线路应尽可能引自不同的变压器或母线段。

三级负荷对供电电源无特殊要求，可用单回线路供电。

3．伤害程度与电流大小的关系（P22页）通过人体的电流愈大,人体的生理反应愈明显，伤害愈严重。

对于工频交流电、按通过人体的电流强度的不同以及人体呈现的反应不同，将作用于人体的电流划分为三级：（1）感知电流和感知阈值。

感知电流是指电流流过人体时可引起感觉的最小电流。

感知电流的最小值称为感知阈值。

(2)摆脱电流和摆脱阈值。

摆脱电流是指人在触电后能够自行摆脱带电体的最大电流。

摆脱电流的最小情称为摆脱阈值。

(3)室颤电流扣室颤阈值。

室颤电流是指引起心室颤动的最小电流。

第二章1、电击防护基本原则是：在正常情况（正常操作和无故障情况下），或在单故障情况下，易触及的可导电部分均应是无危险的。

（P34页）基本准则中所谓的单故障是指如下几方面之一：A 、正常情况下不带点的易触及可导电部分变为危险的带电部分B 、易触及的无危险的带电部分变为危险的带电部分C 、正常不易触及的危险的带电部分变为易触及的2、直接接触电击和间接接触电击（P35页）直接接触电击是指人体直接接触到上述的“带电部分”而引起的电击；间接接触电击是指人体接触到发生漏电故障电气设备的“外露可导电部分”而引起的电击。

GB-T 2501-90电工电子设备防触电保护分类GB/T 2501-90公布时刻:1990-11-1本标准参照采纳国际标准IEC 536(1976)《电工电子设备防触电爱护的分类》1主题内容与适用范畴本标准规定了接至外电源的低压电工电子设备一旦差不多绝缘失效按照防触电爱护的方式所做的分类及定义。

本标准适用于额定电压不超过交流有效值660V的电工电子设备。

需要时，有关专业标准也可用于电压更高的设备，或用于其他用途。

本标准适用于家庭、办公室、工厂、学校、农场及类似场所使用的以及医用的电工电子设备。

本标准不适用于开启式设备，即不适用于本身不具备防止触及其带电部分的设备。

2引用标准GB 2900.1电工名词术语差不多名词术语GB 3805安全电压GB 4208外壳防护等级的分类GB 4708电气安全名词术语3术语3.1差不多绝缘basic insulation带电部分上对防触电起差不多爱护作用的绝缘。

3.2附加绝缘supplementary insulation为了在差不多绝缘损坏的情形下防止触电，而在差不多绝缘之外使用的独立绝缘。

3.3双重绝缘double insulation同时具有差不多绝缘和附加绝缘的绝缘。

3.4加大绝缘reinforced insulation相当于双重绝缘爱护程度的单独绝缘结构。

注：“绝缘结构”这一术语并不意味着绝缘必须是同类件。

它能够由几个不能象差不多绝缘或附加绝缘那样单独试验的绝缘层组成。

3.5安全阻抗safety impedance连接于带电部分与易导电部分之间的阻抗，其值可在设备正常使用和可能发生故障的情形下电流限制在安全值以内，并在设备的整个寿命期间保持其可靠性。

3.6安全特低电压safety extra-low voltage (SELV)用安全隔离变压器或具有独立绕组的变流器与供电干组隔离开的电路中，导体之间或任何一个导体与地之间有效值不超过50V的交流电压。

JD6-6系列技术规范书1、产品符合以下标准GB/T12501-90电工电子设备防触电保护分类GB13955-2005剩余电流动作保护装置安装和运行GB/T22387-2008剩余电流继电器DL493-2001农村安全用电规程DL/T499-2001农村低压电力技术规程DL/T736-2000剩余电流动作保护器农村安装运行规程2、强制认证：通过经国家强制性3C认证合格的产品；经保险公司质量责任保险；在全国各供电局的电力系统运行5年以上且未发生大的质量问题3、使用环境3.1周围空气温度：最高气温:+60℃最低气温:- 5℃最大日温差: 25K3.2 海拔高度: ≤2000米3.3 环境相对湿度:在最高温度为+40℃时不超过50％，在较低温度下可以有较高的相对湿度，月平均最低温度不超过＋25℃，月平均最大相对湿度不超过90％。

3.4 污染等级: 3级3.5 安装类别（过电压类别）：Ⅲ3.6 电源正弦波形畸变不超过5％。

3.7 安装场所的外磁场任何方向均不应超过地磁场的5倍；应无腐蚀性气体及风雪侵袭；无4、规格及技术参数4.1 规格型号：基本J（节能型）、通讯J （节能通讯型）基本T（通用型）、通讯T （通用通讯型）4.2 额定主电路电流： 63A-630A （节能型）10A-630A （通用型）4.3 额定电压： 380V4.4 额定频率： 50Hz4.5 额定剩余动作电流：0.1A、0.3A、0.5A、0.8A可调。

4.6 额定分断时间：≤0.5S、≤ 0.2S可调。

4.7 额定剩余不动作电流：额定剩余动作电流的二分之一4.8特种波形漏电动作电流值：≤0.05A、≤ 0.15S;特波动作时间：≤0.15S4.9剩余电流动作特性分类： AC型4.10 短时耐受电流： 6300A4.11适用于配电变压器低压侧中性点直接接地的TT接地系统。

5、功能：5.1、适应范围广，能配接普通交流接触器（CJ20、CJ10、CJ12等），也能配接锁扣式交流接触器、节能型交流接触器、空气断路器等各种主开关。
