变压器的允许运行方式
- 格式:ppt
- 大小:653.00 KB
- 文档页数:7
第二篇 变压器的运行规程1.变压器的运行方式:1.1变压器的允许运行方式1.1.1变压器额定运行方式1.1.1.1变压器在额定使用条件下,可按铭牌规范连续运行。
1.1.1.2油浸自冷方式的变压器其上层油温的允许值最高不得超过95℃,一般不宜超过85℃。
1.1.1.3强迫油循环风冷的变压器上层油温一般不超过75℃,最高不超过85℃。
1.1.1.4干式变压器其各部分的温升不得超过100℃(测量方法:电阻法)。
运行中温度按一般不超过110℃,最高温度不超过130℃。
1.1.1.5变压器的外加一次电压可以较额定电压为高,但一般不得超过相应分接头电压值的5%。
无论电压分接头在任何位置。
若所加一次电压不超过其额定值的5%,则变压器的二次侧可带额定电流。
1.1.2变压器允许的过负荷运行方式:1.1.2.1变压器可以在正常过负荷和事故过负荷的情况下运行。
正常过负荷的允许值应根据变压器的负荷曲线、冷却介质温度以及过负荷前变压器接带的负荷来确定。
事故过负荷只允许在事故情况下(例如运行中的若干台变压器中有一台损坏,又无备用变压器。
则其余变压器允许按事故过负荷运行)使用。
变压器存在较大缺陷(如冷却系统不正常、严重漏油、色谱分析异常等)时不准过负荷运行。
过负荷的最高值:油浸自冷变压器不应超过额定容量的30%,强油风冷变压器不应超过20%。
1.1.2.2变压器在过负荷运行时,应投入全部冷却装置。
1.1.2.3全天满负荷工作的变压器不宜过负荷运行。
1.1.2.4油浸自然循环冷却变压器事故过负荷的允许值如表1规定:表1油浸自然循环冷却变压器事故过 负荷允许运行时间(小时:分)环境温度(°C)过负荷倍数 0 10 20 30 401.1 24:00 24:00 24:00 19:00 7:001.2 24:00 24:00 13:00 5:50 2:451.3 23:00 10:00 5:30 3:00 1:301.4 8:00 5:00 3:10 1:45 0:551.5 4:45 3:10 2:00 1:10 0:351.6 3:00 2:05 1:20 0:45 0:181.7 2:05 1:25 0:55 0:25 0:091.8 1:30 1:00 0:30 0:13 0:061.9 1:00 0:35 0:18 0:09 0:052.0 0:40 0:22 0:11 0:061.1.2.5油浸强迫油循环风冷却的变压器事故过负荷的允许值如表2规定:表2油浸强迫油循环冷却的变压器事故过负荷允许运行时间(小时:分)过负荷环境温度(°C)倍数 0 10 20 30 401.1 24:00 24:00 24:00 14:30 5:101.2 24:00 21:00 8:00 3:30 1:351.3 11:00 5:10 2:45 1:30 0:451.4 3:40 2:10 1:20 0:45 0:151.5 1:50 1:10 0:40 0:16 0:071.6 1:00 0:35 0:16 0:08 0:051.7 0:15 0:15 0:09 0:051.1.2.6变压器经过事故过负荷以后,应将事故过负荷的大小和持续时间记入变压器的技术档案内。
变压器运行规程第一节变压器的投入与停止一、变压器投入前的准备(一)变压器送电前,值班人员应收回工作票并详细进行变压器的检查。
树脂干式变压器检查:1.变压器的周围应清洁无杂物。
2.绝缘无破损爬电现象。
3.各引出线连接坚固,无断股。
4.外壳接地线应连接坚固。
5.实验风扇正常,温度指示为室温。
(二)检查完毕后,恢复措施,拆除系统接地线,测量变压器绝缘电阻。
6.0KV以上变压器使用1000-2500V摇表,其绝缘电阻值应每千伏不小于1MΩ,且与前次测得的结果比较若降低至前次值的50%时,应查明原因,并报告值长,测量值应登记在专用记录簿内。
(三)变压器送电前,应预先做开关的拉合试验。
新投入的变压器,当附属的保护装置和监视系统进行接地和调试合格后,变压器先在空载下试运行,并经3次冲击合闸后,检查和调整保护系统。
二、变压器操作的规定(一)变压器凡是有条件由零升压者,尽量采用由零升压的方法送电,凡是不具备此种条件的变压器亦可全电压下合闸送电。
(二)变压器的充电,应在装有保护装置的电源侧进行。
变压器停电,应由负荷侧开始操作。
(三)备用中的变压器,均应随时可以投入运行。
(四)变压器并列运行应符合下列条件:1.线圈接线组别相同;2.电压比相等;3.短路电压相等。
(五)厂用变系统大修后,投入运行时,应进行定相,方可允许并列运行。
(六)各厂用变压器,并列倒换操作时,应考虑并列系统环流。
第二节正常运行的监督一、变压器规范(52H1)厂用变压器铭牌(52H2)备用厂用变压器铭牌二、温度的监督厂用变压器温度监督:1.当线圈温度达到设定温度时,温度控制装置可自动启动风机(100℃),停止风机(90℃),报警(130℃),跳闸(150℃)。
2.变压器过负荷运行期间,应对外部情况和温度加强监督。
检查风机运行情况时,打开低压侧盘门,注意安全距离。
(应由两人以上进行)。
变压器的正常运行规定2.1.1变压器在额定使用条件下,可长期按额定容量运行。
2.1.2无载调压变压器在额定电压±5%范围内,改变抽头位置运行时,其额定容量不变。
2.1.3变压器的外加一次电压,一般情况不得超过相应分接头电压的5%,如果电压升高不超过5%,则其额定容量不变。
2.2变压器的运行温度规定2.2.1自然油循环风冷变压器上层油温不得超过95℃,正常情况下,为了不使油质劣化太快,上层油温不宜经常超过85℃,上层油温升不许超过55℃。
2.2.2自然油循环风冷变压器在风扇停止运行时,可带额定容量的66.7%,如果上层油温升超过55℃,必须启动风扇。
2.2.3强油导向风冷却变压器,当环境温度在40℃及以下时,上层油温不宜经常超过75℃,最高不得超过85℃,温升最高不得超过45℃。
2.2.4干式变压器线圈外表温度:H级绝缘水平的温升不得超过125℃,最高允许温度不超过155℃。
2.3变压器绝缘电阻规定2.3.1主变和高厂变停用不超过三天,厂用低压变压器停用不超过七天,在投运前无影响绝缘异状时可不测绝缘电阻,但经过检修的变压器或新安装的变压器,在送电前必须测定其绝缘电阻,并应将时间、天气、油温及绝缘电阻记录在绝缘测定记录簿上。
2.3.2对发电机与变压器不可分开的接线,如采用封闭母线或发变组间无隔离开关,可于发电机绝缘一起测量,测量接果不符合规定要求时,可将主变压器与发电机分开后再分别进行测量,查出原因并恢复正常后,方可投运。
2.3.3对线圈运行电压在500V以下者应使500V摇表;对线圈运行电压在500V以上者应使2500V摇表。
2.3.4测量变压器绝缘电阻的前、后均应将被测设备对地放电,再分别摇测各侧相对地及线圈间的绝缘阻和吸收比,中性点接地的变压器,测量前应将中性点刀闸拉开。
2.3.5变压器绝缘电阻的允许值。
2.3.5.1线圈绝缘电阻允许值不予规定,但应大于1MΩ/kV。
2.3.5.2同一温度下测R60″的绝缘电阻值,此次测得值不得低于前次测得值的70%。
变压器并列运行的条件及方式
变压器并列运行的条件是:
1. 类型相同:并列运行的变压器应该是同一类型的变压器,即输入输出电压和频率相同。
2. 空载参数相近:并列运行的变压器应具有相似的空载参数,如短路阻抗和空载电流等。
3. 额定容量接近:并列运行的变压器的额定容量应该接近,以确保负载能够平均分配。
4. 相序一致:并列运行的变压器的相序应该一致,以避免相序不一致导致的问题。
变压器并列运行的方式有两种:
1. 主变和备变并列运行:将主变和备变的高压侧和低压侧分别通过并联装置连接在一起,当主变故障时,备变能够自动接替主变运行。
2. 并列运行:将多台变压器的高压侧和低压侧通过并联装置连接在一起,平均分配负载,提高供电能力。
在并列运行时,需要通过控制器或开关装置来确保各变压器的运行状态协调一致。
变压器运行维护检修试验第一节变压器的运行变压器是变电所的重要设备,其作用就是把一级电压的电能通过转换,变成另一级(或两级)电压的电能。
变压器是由高压绕组、低压绕组、铁芯、变压器油(绝缘、冷却介质)、层及匝间绝缘、外壳、油枕、温度计、气体继电器、瓷套管、防爆管(压力释放阀)等部分组成的。
正常运行中的变压器,因负荷、季节等因素的变化,其温度也会发生变化。
尤其是负荷增大,高、低压绕组中通过较大电流时,铁芯和绕组会发热。
长期发热会加速绝缘的老化。
同时变压器内、外部故障也会引起过热。
因此,对正常运行中的变压器温度和温升有一定的限制,并把它作为衡量变压器运行是否正常的一个重要参数。
变压器中的油,主要起绝缘、散热和防潮的作用。
变压器中油质的好坏,将直接影响变压器的正常运行和寿命。
如油中含有水分,会使绝缘受潮,绝缘强度下降甚至击穿;油中如含有空气,当含量达到一定时,可能会造成气体保护动作。
一、变压器投入运行前的检查新安装或检修后的变压器投入运行前的检查项目如下。
1.试验(1)测量直流电阻。
(2)测量绝缘电阻。
(3)变压器油的检验。
1)微水分析。
2)油耐压试验。
3)油中溶解气体的色谱分析。
(4)测量泄漏电流。
(5)测量套管的介质损耗因数。
(6)工频交流耐压试验。
2.保护试验(1)气体保护方向装设正确,模拟试验保护动作正确。
(2)差动保护接线及定值试验正确。
(3)过载保护接线及定值试验正确。
(4)防雷保护完善。
3.外观检查(1)套管完整,无损坏、裂纹现象,外壳无渗、漏油现象。
(2)高、低压引线符合设计要求,完整可靠,各处接触点符合要求。
(3)引线与外壳及电杆的距离符合要求,油位正常。
(4)一、二次侧熔断器符合要求。
(5)防雷保护齐全,接地符合要求。
(6)强油循环变压器投入运行前,应检查并试运行,检查其冷却装置工作是否正常。
4.变压器投入试运行所谓变压器试运行,就是指变压器开始通电并在一定负荷下运行24h所经历的全部过程。

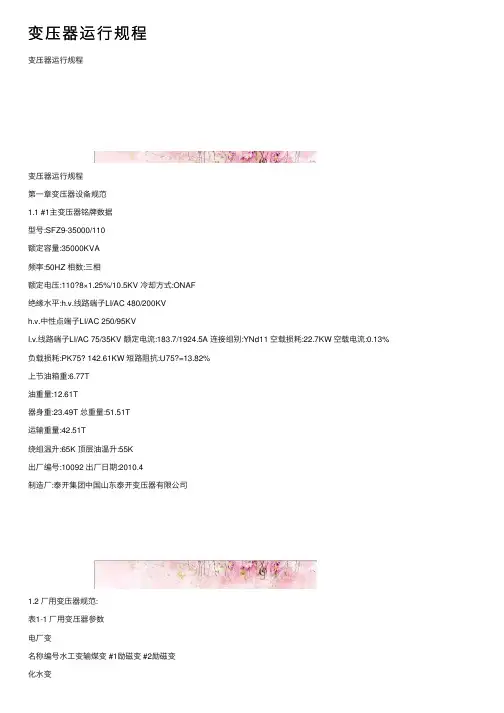

1.1 变压器1.1.1 变压器正常运行规定1.1.1.1 变压器绝缘电阻规定1.油浸式变压器在同样的温度下,所测量的阻值同前次比较不得低于50%。
R60/R15在变压器各侧未接线情况下其值≥1.3,当R60大于3000MΩ时,吸收比可不作考核要求。
在变压器各侧接线情况下,R60/R15值不作为变压器绝缘受潮的唯一依据。
2.主变高压侧绝缘电阻,高压侧有接线的情况下,仅记录测量数值即可。
3.干式变停运超过3天,加运前应测量变压器绝缘。
4.干式变压器阻值规定:(温度20℃~30℃,湿度≤90%)1)高压—低压、地使用2500V兆欧表,其值应≥300MΩ。
2)低压—地使用2500V兆欧表,其值应≥100M Ω。
3)其他比较潮湿的环境下,阻值会降低,但最低应满足2MΩ/kV。
1.1.1.2 变压器(电抗器)投入运行前的检查1.变压器投入运行前应收回并终结有关检修工作票,拆除有关接地、短接线和临时安全措施,恢复常设围栏和标示牌。
2.变压器绝缘电阻测量合格,如有异常立即汇报处理。
3.变压器一、二次回路完整,接线无松动、脱落。
4.变压器大修后试验参数合格,传动试验正常,具备加运条件。
5.变压器各油位计指示正常,油枕及油套管的油色透明,硅胶颜色呈蓝色,呼吸器等附件无异常。
6.变压器本体、套管、引出线、绝缘子、冷却器外观清洁无损伤,各部无渗、漏油现象,变压器顶部、现场清洁无杂物。
7.冷却器控制回路无异常,油泵、风扇经试验启、停正常,控制箱内无杂物,电加热器正常,各操作开关在运行要求位置,备用电源自投试验正常。
8.变压器各温度计接线完整,核对就地温度计指示与CRT上数值相同。
9.有载调压变压器电压调整分接头在运行规定位置,且远方、就地指示一致。
10.变压器各套管无裂纹,充油套管油位指示正常。
11.油枕与油箱的连通阀门打开,冷却器各油泵进出油阀门及散热器油阀门应全部打开,瓦斯继电器内充满油,无气体。
12.变压器外壳接地,铁芯接地(若引出的话)及中性点接地装置完好,符合运行条件。

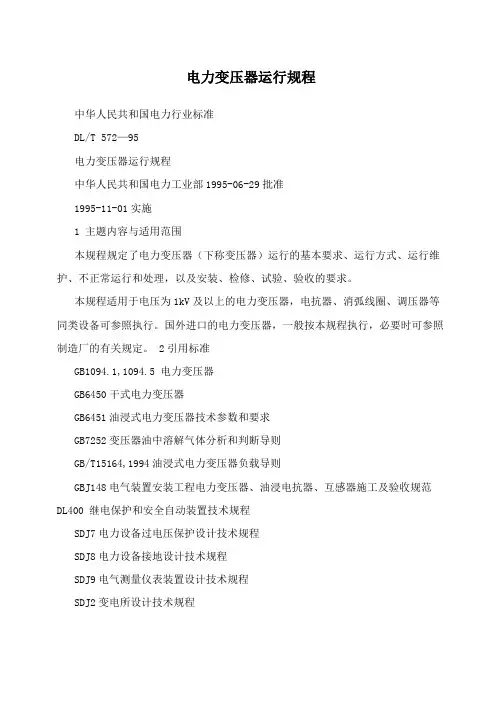

电力变压器运行规程中华人民共和国电力行业标准DL/T 572—95电力变压器运行规程中华人民共和国电力工业部1995-06-29批准1995-11-01实施1 主题内容与适用范围本规程规定了电力变压器(下称变压器)运行的基本要求、运行方式、运行维护、不正常运行和处理,以及安装、检修、试验、验收的要求。
本规程适用于电压为1kV及以上的电力变压器,电抗器、消弧线圈、调压器等同类设备可参照执行。
国外进口的电力变压器,一般按本规程执行,必要时可参照制造厂的有关规定。
2引用标准GB1094.1,1094.5 电力变压器GB6450干式电力变压器GB6451油浸式电力变压器技术参数和要求GB7252变压器油中溶解气体分析和判断导则GB/T15164,1994油浸式电力变压器负载导则GBJ148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL400 继电保护和安全自动装置技术规程SDJ7电力设备过电压保护设计技术规程SDJ8电力设备接地设计技术规程SDJ9电气测量仪表装置设计技术规程SDJ2变电所设计技术规程DL/T573—95 电力变压器检修导则DL/T574—95 有载分接开关运行维修导则3 基本要求3.1保护、测量、冷却装置3.1.1变压器应按有关标准的规定装设保护和测量装置。
3.1.2油浸式变压器本体的安全保护装置、冷却装置、油保护装置、温度测量装置和油箱及附件等应符合GB6451的要求。
干式变压器有关装置应符合相应技术要求。
3.1.3变压器用熔断器保护时,熔断器性能必须满足系统短路容量、灵敏度和选择性的要求。
分级绝缘变压器用熔断器保护时,其中性点必须直接接地。
3.1.4装有气体继电器的油浸式变压器,无升高坡度者,安装时应使顶盖沿气体继电器方向有1%,1.5%的升高坡度。
3.1.5变压器的冷却装置应符合以下要求:a.按制造厂的规定安装全部冷却装置;b.强油循环的冷却系统必须有两个独立的工作电源并能自动切换。

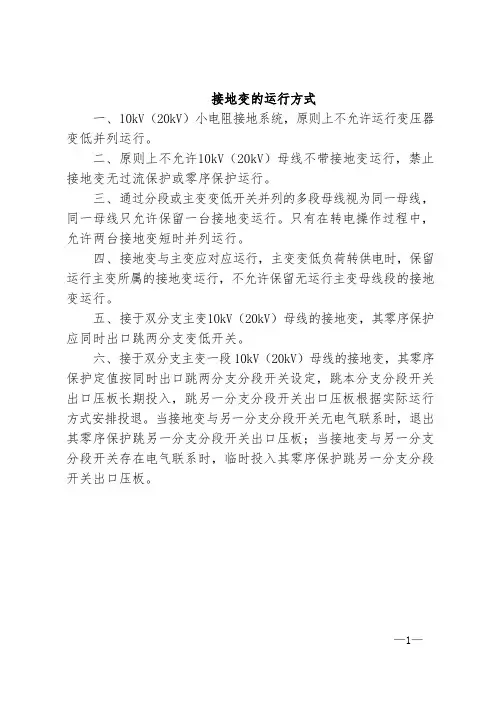

接地变的运行方式
一、10kV(20kV)小电阻接地系统,原则上不允许运行变压器变低并列运行。
二、原则上不允许10kV(20kV)母线不带接地变运行,禁止接地变无过流保护或零序保护运行。
三、通过分段或主变变低开关并列的多段母线视为同一母线,同一母线只允许保留一台接地变运行。
只有在转电操作过程中,允许两台接地变短时并列运行。
四、接地变与主变应对应运行,主变变低负荷转供电时,保留运行主变所属的接地变运行,不允许保留无运行主变母线段的接地变运行。
五、接于双分支主变10kV(20kV)母线的接地变,其零序保护应同时出口跳两分支变低开关。
六、接于双分支主变一段10kV(20kV)母线的接地变,其零序保护定值按同时出口跳两分支分段开关设定,跳本分支分段开关出口压板长期投入,跳另一分支分段开关出口压板根据实际运行方式安排投退。
当接地变与另一分支分段开关无电气联系时,退出其零序保护跳另一分支分段开关出口压板;当接地变与另一分支分段开关存在电气联系时,临时投入其零序保护跳另一分支分段开关出口压板。
—1—。

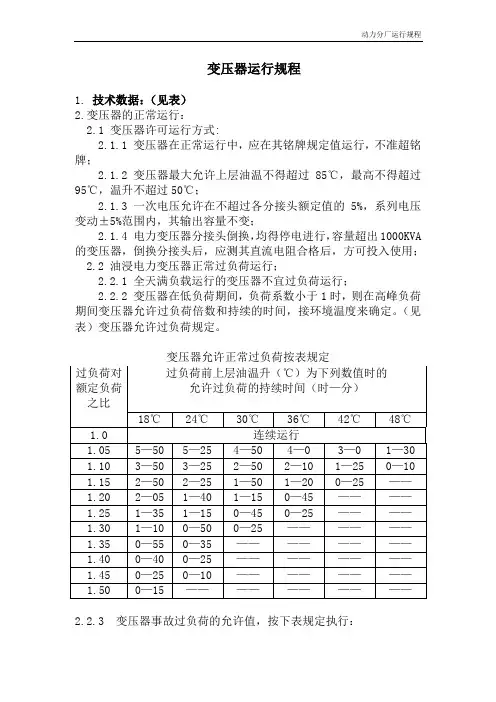

变压器运行规程1. 技术数据:(见表)2.变压器的正常运行:2.1 变压器许可运行方式:2.1.1 变压器在正常运行中,应在其铭牌规定值运行,不准超铭牌;2.1.2 变压器最大允许上层油温不得超过85℃,最高不得超过95℃,温升不超过50℃;2.1.3 一次电压允许在不超过各分接头额定值的5%,系列电压变动±5%范围内,其输出容量不变;2.1.4 电力变压器分接头倒换,均得停电进行,容量超出1000KVA 的变压器,倒换分接头后,应测其直流电阻合格后,方可投入使用;2.2 油浸电力变压器正常过负荷运行;2.2.1 全天满负载运行的变压器不宜过负荷运行;2.2.2 变压器在低负荷期间,负荷系数小于1时,则在高峰负荷期间变压器允许过负荷倍数和持续的时间,接环境温度来确定。
(见表)变压器允许过负荷规定。
变压器允许正常过负荷按表规定2.2.3 变压器事故过负荷的允许值,按下表规定执行:3.1 变压器并列运行的条件;3.1.1 相序相同;3.1.2 线圈接线组别相同;3.1.3 变压比相同(最大允许值差±5%);3.1.4 短路电压相等(最大允许值差±10%);3.1.5 容量比不得超过3:1。
4. 运行变压器的检查4.1 运行变压器巡视检查项目;4.1.1 音响应正常;4.1.2 油位应正常,有无渗油漏油现象;4.1.3 油温应正常;4.1.4 负荷情况;4.1.5 引线不应过松过紧,接头接触良好,无过热现象。
4.1.6 冬散热器温度均匀正常;4.1.7 变压器风扇在运行中无振动、异声和不转、单相等现象;4.1.8 瓷套管清洁无裂纹和打火放电现象;4.1.9 呼吸器畅通,硅胶不应吸潮饱和,油封呼吸器的油位应正常;4.1.10 变压器各部油门正常,盘根无突出,各部无漏油现象;4.1.11 对室内变压器应查门窗是否完整,有无漏雨进雪。
室内照明及消防器材是否完备;4.2 特殊巡视项目:4.2.1 过负荷:监视负荷、油温和油位的变化,接头接触应良好,冷却系统应正常运行;4.2.2 大风天气:引线摆动情况及有无搭挂杂物;4.2.3 雷雨天气:瓷套管有无放电闪络现象,避雷器放电记录器动作情况;4.2.4 下雾天气:瓷套管有无放电闪络现象,重点监视污秽瓷质情况;4.2.5 下雪天气:根据积雪融化情况,检查接头发热部位及处理冰棒;4.2.6 短路故障后:检查有关设备,接头有无异状;4.3 变压器送电前的检查;4.3.1 变压器检修后投入前的检查;4.3.1.1 油枕油面应合乎标准;4.3.1.2 变压器各部无杂物或遗留下工具与金属物体等;4.3.1.3 套管瓷瓶有无裂纹现象并且清洁;4.3.1.4 各接头接触应良好;4.3.1.5 接线组别应正确,电压分接头应在合适位置;4.3.1.6 散热器、油枕的油阀应全部打开;4.3.1.7 瓦斯继电器应无气体;4.3.1.8 绝缘电阻1KV以上线圈用1000V摇表测量。
变压器运⾏规程变压器运⾏规程变压器运⾏规程第⼀章变压器设备规范1.1 #1主变压器铭牌数据型号:SFZ9-35000/110额定容量:35000KVA频率:50HZ 相数:三相额定电压:110?8×1.25%/10.5KV 冷却⽅式:ONAF绝缘⽔平:h.v.线路端⼦LI/AC 480/200KVh.v.中性点端⼦LI/AC 250/95KVI.v.线路端⼦LI/AC 75/35KV 额定电流:183.7/1924.5A 连接组别:YNd11 空载损耗:22.7KW 空载电流:0.13%负载损耗:PK75? 142.61KW 短路阻抗:U75?=13.82%上节油箱重:6.77T油重量:12.61T器⾝重:23.49T 总重量:51.51T运输重量:42.51T绕组温升:65K 顶层油温升:55K出⼚编号:10092 出⼚⽇期:2010.4制造⼚:泰开集团中国⼭东泰开变压器有限公司1.2 ⼚⽤变压器规范:表1-1 ⼚⽤变压器参数电⼚变名称编号⽔⼯变输煤变 #1励磁变 #2励磁变化⽔变数量 4台 3台 1台 1台 1台制造⼚亚东亚亚东亚亚东亚出⼚年⽉ 2010.05 2010.04 2010.05SCB10-1250/SCB10-1600/SCB9-800/SCB9-160SCB9-250型号10.5 10.5 10.5 /6.3 /6.3 容量1250KVA 1600KVA 800KVA 500KVA 850KVA (KVA)⾼压侧电压10.5KV 10.5KV 10.5KV 10.5KV 10.5KV (KV)低压侧电压0.4~0.23K0.4~0.23K0.4KV 0.4KV 0.4KV(KV) V V ⾼压侧电流68.7A 88A 44A 38.4A 77.9A(A)低压侧电流1804.3A 2309.5A 1154.7A 1226.87A(A)相数三相三相三相三相三相频率(Hz) 50 50 50 50 50 接线⽅式Dyn11 Dyn11 Dyn11 DYn11 Yd11 阻抗 6.05% 5.97% 5.97% 4% 6% 冷却⽅式AN/AF AN/AF AN/AF AN/AF AN/AF 总重(Kg) 3450Kg 4600Kg 2520Kg 2010026620100267出⼚序号 20100265 20100270 2004103120099562009957第⼆章变压器的正常运⾏⽅式2.1 有关规定1、变压器在规定的冷却条件下,可按铭牌规范运⾏。
变压器运行方式定义变压器是一种常见的电力设备,用于改变交流电的电压。
它通过电磁感应的原理,将输入的交流电能转换成所需的输出电压。
变压器运行方式包括两种:单相运行和三相运行。
一、单相变压器运行方式单相变压器是指只有一个绕组的变压器。
它由一个铁芯和两个绕组组成,一个绕组称为初级绕组,另一个绕组称为次级绕组。
单相变压器有两种运行方式:自耦变压器和互感变压器。
自耦变压器是指初、次级绕组共用一部分线圈的变压器。
它的原理是通过改变绕组的接线方式,使得输入电压和输出电压之间产生不同的变压比。
自耦变压器适用于需要较小变压比的场合,例如调节电源电压。
互感变压器是指初、次级绕组没有共用线圈的变压器。
它的原理是通过绕组之间的磁耦合作用,实现电能的传递和变压。
互感变压器适用于需要较大变压比的场合,例如电力系统中的输电和配电。
二、三相变压器运行方式三相变压器是指有三个绕组的变压器。
它由一个铁芯和三个绕组组成,分别称为高压绕组、中压绕组和低压绕组。
三相变压器有两种运行方式:星形运行和三角形运行。
星形运行是指变压器的高压绕组和低压绕组都采用星形接线。
在星形运行方式下,高压绕组和低压绕组的线电压和相电压相等,变压比为1:1。
星形运行方式适用于电力系统中的配电和终端供电。
三角形运行是指变压器的高压绕组和低压绕组都采用三角形接线。
在三角形运行方式下,高压绕组和低压绕组的线电压和相电压之间存在变压比关系。
三角形运行方式适用于电力系统中的输电和长距离传输。
三相变压器的运行方式可以根据实际需求进行选择,以满足不同的电力传输和供电要求。
总结起来,变压器的运行方式包括单相运行和三相运行。
单相变压器有自耦变压器和互感变压器两种运行方式,适用于不同的变压比要求。
三相变压器有星形运行和三角形运行两种方式,适用于不同的电力传输和供电需求。
通过合理选择变压器的运行方式,可以实现电能的传输和变压,满足电力系统的正常运行和用电需求。
变压器超载运行标准
变压器超载运行标准是指变压器在额定负载之上运行的时间和方式。
一般来说,变压器在额定负载以下运行可以长时间稳定工作,但是当负载超过额定负载时,变压器的性能和稳定性可能会受到影响。
变压器超载运行的标准通常由国际电工委员会(IEC)或国家
标准制定机构规定。
以下是一些常见的变压器超载运行标准:
1. 额定负载持续时间:变压器通常允许在额定负载下连续运行,一般为8小时或更长时间。
超过额定负载的运行时间应根据具体的标准进行限制。
2. 超载容忍度:变压器在超过额定负载时,可容忍的超载程度通常由变压器的设计和制造标准规定。
例如,有些标准规定变压器可以在额定负载的110%工作一段时间,而其他标准可能
允许更高的超载程度。
3. 温度上升限制:变压器超载工作可能会导致变压器内部温度上升,超过设计限制可能会损坏变压器。
因此,变压器超载运行标准通常会规定温度上升的限制,以确保变压器在安全范围内运行。
需要注意的是,变压器超载运行是一种临时的操作方式,应根据具体的情况进行评估和决策。
超载运行时间过长或超载程度过高可能会对变压器的寿命和可靠性造成不利影响,因此应尽量避免常规超载运行。
